光伏电站接入电网技术规定
光伏电站接入电网技术规定整理：江西赛维LDK太阳能高科技有限公司CES 李绍群一、一般原则综合考虑不同电压等级电网的输配电容量，电能质量等技术要求，根据光伏电站接入电网的电压等级，可分为小型、中型或大型光伏电站。
小型光伏电站—接入电压等级为0.4kV低压电网的光伏电站。
中型光伏电站—接入电压等级为10~35kV电网的光伏电站。
大型光伏电站—接入电压等级为66kV及以上电网的光伏电站。
小型光伏电站的装机容量一般不超过200千峰瓦。
根据是否允许通过公共连接点向公用电网送电，可分为可逆和不可逆的接入方式。
二、电能质量1一般要求光伏电站向当地交流负载提供电能和向电网发送电能的质量，在谐波、电压偏差、电压不平衡、直流分量、电压波动和闪变等方面应满足国家相关标准。
光伏电站应该在并网点装设满足IEC 61000-4-30《电磁兼容第4-30部分试验和测量技术-电能质量》标准要求的A累电能质量在线监测装置。
对于大型或中型光伏电站，电能质量数据应能够远程传送到电网企业，保证电网企业对电能质量的监控。
对于小型光伏电站，电能质量数据应具备一年及以上的存储能力，必要时供电网企业调用。
1.2谐波和波形畸变光伏电站接入电网后，公共连接点的谐波电压应满足GB/T 14549-1993《电能质量公用电网谐波》的规定，如表1所示：光伏电站接入电网后，公共连接点处的总谐波电流分量（方均根）应满足GB 14549-1993《电能质量公用电网谐波》的规定，应不超过表2中规定的允许值，其中光伏电站向电网注入的谐波电流允许值按此光伏电站安装容量与其公共连接点的供电设备容量之比进行分配。
1.2电压偏差光伏电站接入电网后，公共连接点的电压偏差应满足GBT 12325-2008《电能质量供电电压偏差》的规定，即：35kV及以上公共连接点电压正、负偏差的绝对值之和不超过标称电压的10%。
20kV及以下三相公共连接点电压偏差为标称电压的±7%。
宁夏中卫光伏电站10MWp 工程接入系统设计可行性研究报告
工程咨询资格证书甲级 卷册检索号：NDS-X370K-A 编 号：2030834001宁夏中卫光伏电站一期 10MWp 工程接入系统设计可行性研究阶段接入系统设计报告2010 年 1 月 银川宁夏中卫光伏电站一期 10MWp 工程接入系统设计可研阶段批准：审核：校核：编写：宁夏回族自治区电力设计院pt@宁夏中卫光伏电站一期 10MWp 工程接入系统设计可研阶段目录1.总论 ...................................................... 1 1.1 设计依据 ............................................. 1 1.2 主要设计原则 ......................................... 1 1.3 设计范围 ............................................. 1 1.4 设计内容 ............................................. 1 2. 系统一次 ................................................. 1 2.1 工程概况 ............................................. 1 2.2 电网现状 ............................................. 3 2.3 宁夏中卫光伏电站一期 10MWp 工程建设规模 ............... 9 2.4 宁夏中卫光伏电站一期 10MWp 工程在系统中的地位和作用 ... 9 2.5 接入系统方案 ......................................... 9 2.6 电气计算 ............................................ 13 2.8 太阳能光伏电站电气主接线及有关电气设备参数 .......... 15 2.9 无功补偿 ............................................ 17 2.10 相关要求 ........................................... 18 2.11 结论 ............................................... 24 3. 电力系统二次 ............................................ 24 3.1 系统继电保护及安全自动装置 .......................... 24 3.2 系统调度自动化 ....................................... 28 3.3 系统通信 ............................................ 33附件： 1.国电集团关于中卫光伏并网电站一期 10MWp 工程电网接入方案的设计委托书 附图： 1.宁夏中卫光伏电站一期 10MWp 工程接入系统方案一地理接线图 2.宁夏中卫光伏电站一期 10MWp 工程接入系统方案二地理接线图宁夏回族自治区电力设计院 pt@宁夏中卫光伏电站一期 10MWp 工程接入系统设计可研阶段1.总论 1.1 设计依据 （1） 宁夏回族自治区发展和改革委员会文件宁发改能源 【2009】 450 号《关于国电电力中卫光伏并网电站 10MWp 工程项目核准的批复》 ； （2）宁夏中卫光伏电站一期 10MWp 工程设计委托书； （3） 《城市电力网规划设计导则》 ； （4）国家电网发展（2009）747 号（关于印发《国家电网公司光伏 电站接入电网技术规定（试行） 》 。
甘肃省光伏电站管理要求

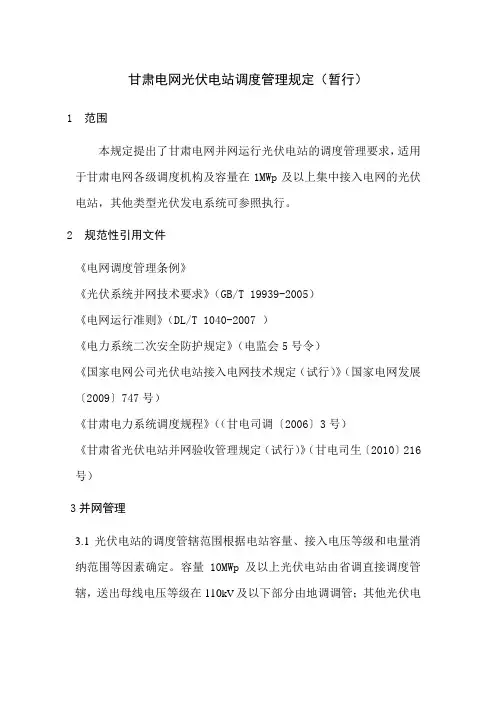

甘肃电网光伏电站调度管理规定（暂行）1范围本规定提出了甘肃电网并网运行光伏电站的调度管理要求，适用于甘肃电网各级调度机构及容量在1MWp及以上集中接入电网的光伏电站，其他类型光伏发电系统可参照执行。
