第二章 曲柄连杆机构结构与拆装
第二章曲柄连杆机构结构与装配曲柄连杆机构是发动机完成工作循环、实现能量转换的传动机构，其功用是将燃气作用在活塞顶上的力转变为曲轴旋转运动的转矩，对外输出动力。
在发动机工作过程中，燃料燃烧产生的气体压力直接作用在活塞顶部，推动活塞做往复直线运动，经活塞销、连杆和曲轴，将活塞的往复直线运动转换为曲轴的旋转运动。
其动力大部分经曲轴后端的飞轮输出，传给传动系乃至行驶系使车辆运动，另一小部分通过曲轴前端齿轮或带轮用于驱动发动机其他机构和系统。
曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组组成。
第一节机体组结构与装配一、机体组的结构（一）机体组的功用及组成现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。
镶气缸套的发动机，机体组还包括干式或湿式气缸套。
机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。
气缸盖用来封闭气缸顶部，并与活塞顶和气缸壁一起形成燃烧室。
另外，气缸盖和机体内的水套和油道以及油底壳又分别是冷却系统和润滑系统的组成部分。
（二）机体1.机体的工作条件及要求（1）机体的工作条件机体是发动机中最大的零件。
在发动机工作时，机体承受拉、压、弯、扭等不同形式的机械负荷，同时还因为气缸壁面与高温燃气直接接触而承受很大的热负荷。
（2）机体的材料和要求机体应具有足够的强度和刚度，且耐磨损和耐腐蚀，并应对气缸进行适当的冷却，以免机体损坏和变形。
机体也是最重的零件，应该力求结构紧凑、质量轻，以减小整机的尺寸和质量。
机体一般用高强度灰铸铁或铝合金铸造。
最近，在轿车发动机上采用铝合金机体的越来越普遍。
1.机体顶面；2.气缸；3.水套；4.主油道；5.横隔板上的加强肋；6.机体底面；7.主轴承座；8.缸间横隔板；9.机体侧臂；10侧壁上的加强肋图2-1 水冷发动机的机体1.气缸；2.散热片；3.凸轮轴孔；4.主轴承孔；5.主轴承盖横向紧固螺栓；6.气缸体安装孔；7.定时传动室图2-2 风冷发动机的气缸体与曲轴箱1．机体构造机体是结构极为复杂的箱形零件，其大部分壁厚均为铸造工艺许用的最小壁厚。
汽车发动机技术：曲柄连杆机构的拆装与检测
实训步骤及操作
三、机体组的检测
(一二)气缸体、气缸盖裂螺纹的孔检损修坏的检修 在由严于寒气季缸节体,、车气辆缸没盖有的加拧注紧防力冻矩液过,停大车、后螺没孔有内及有时污放物净,都;发会动使 机其水螺道纹和损散坏热.气器缸内体的螺冷纹却孔液损水伤会一造般成用气直缸观体目冻视裂法.在检发查动.螺机纹过孔热损时, 突伤然最添常加见冷的却是水滑,扣气.缸当体螺受纹热孔应螺力纹作损用伤也超会过产２生牙裂时纹,需.气要缸修体复铸. 造 时残(余三应)气力缸的的影检响修以及气缸体在生产中壁厚过薄,也产生裂纹.另 外,气气缸缸体经承长受时动间载使荷用的后冲,被击磨,超损负到荷一工定作程形度成,发的动交机变动应力力就过会载显也著 是下气降缸,燃体润产料生的裂消纹耗的急重剧要增因加素,.使发动机的经济性变得较差.气缸的 磨损气程缸度体是产确生定明发显动的机裂是纹否通大过修直的接主观要察依即据可. 发现;对于细微裂纹 和内部裂纹,一般是用水压试验的方法进行.通常要求水压力为３ ５０~４５０kPa,保持５min.如发现气缸体有水珠渗出来,说明该 处有裂纹.如有裂纹,应更换(进行水压试验时,应将气缸体的进、 出水口完全封闭).
5
实训步骤及操作 一、机体组的拆卸
１)拆下气缸盖罩.分两到三次旋松气缸盖罩螺母,如图３-１所 示.
6
实训步骤及操作 一、机体组的拆卸
２)拆下正时皮带.首先,旋松张紧器并拆下张紧器;其次旋松并 拆下曲轴皮带轮.最后拆下正时皮带(正时皮带的更换周期一般是６ ~１０km),如图３-２所示.
7
实训步骤及操作 一、机体组的拆卸
项目一 项目二 项目三 项目四 项目五 项目六 项目七
汽车常用维修工具与量具 发动机总体构造的认识 曲柄连杆机构的拆装与检测 配气机构的拆装与检测 气缸缸压的检测 冷却系的拆装与更换 润滑系的拆装与检测
发动机曲柄连杆机构拆装
发动机曲柄连杆机构拆装第一篇：发动机曲柄连杆机构拆装曲柄连杆机构拆装步骤1、将发动机摇至垂直位置，按规定顺序分次交叉（由两边向中间最少三次）拆下十个气缸盖固定螺栓，将螺栓取出放好，小心拆下气缸盖并放置木块上，取下汽缸垫放好＊按规定气缸盖螺栓、汽缸垫拆卸后应全部更换新的，这里不做要求，仍然继续使用。
2、将发动机摇至水平位置，转动曲轴，使一缸活塞处于下止点位置，分次拆下一缸连杆轴承螺栓，取下轴承盖，在连杆螺栓上安装保护套，防止刮伤气缸壁，然后取下活塞（注意不可用金属工具顶连杆轴瓦），将取下的活塞做好标记放置工作台，再转动曲轴按同样的方法拆下其余三个气缸的活塞，注意摆放顺序（活塞环不用取下）。
3、将发动机摇至倒立垂直位置，按规定顺序分次交叉（由两边向中间最少三次）拆下曲轴轴承盖、轴瓦、止推垫片放至工作台（注意曲轴轴承盖上的标记，安装时要按原来标记装回，轴瓦不能互换），取下曲轴，按要求摆放好。
＊按规定曲轴轴承盖螺栓拆卸后应全部更换新的，这里不做要求，仍然继续使用。
4、需清洗部位：气缸盖上下平面、曲轴轴瓦、连杆轴瓦、活塞、曲轴、气缸、气缸体平面。
5、安装前需润滑部位：曲轴轴瓦、曲轴各轴颈、连杆轴瓦、气缸壁、活塞6、将发动机摇至倒立垂直位置，放上曲轴，将装好轴瓦的轴承盖放置原来位置，止推垫片按规定方向放好，按规定顺序分次交叉（由中间向两边最少三次）装上曲轴轴承盖，最后扭力为65N/m+1/4圈。
在拧紧螺栓过程中，每拧紧一对螺栓，应检查一次曲轴转动是否顺畅。
8、将发动机摇至水平位置，转动曲轴，使一缸连杆轴颈处于上止点位置，在连杆螺栓上安装保护套，将活塞环开口错开120°，将一缸活塞装入一缸（注意活塞头部剪头标记朝前，连杆轴承方向需和连杆方向一致，各缸活塞、连杆轴承、轴瓦应装回原来位置，不能互换），连杆螺栓扭力30N/m+1/4圈。
再转动曲轴按同样的方法拆安装其余三个气缸的活塞。
在安装活塞过程中，每拧紧一对连杆轴承螺栓，应检查一次曲轴转动是否顺畅。

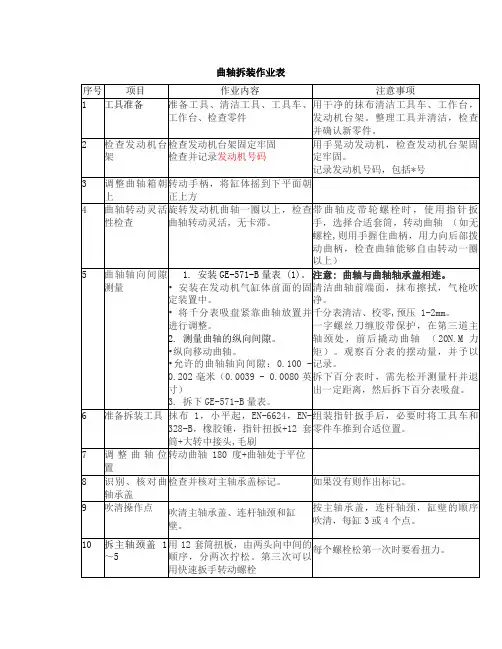

科鲁兹发动机曲柄连杆机构的拆解、检查(包括外观检查和尺寸测量)和组装作业表
