脑CT值：35Hu
W 100 C 35 16个灰阶CT值范围 -15∼85Hu,
在此CT值范围内的组织均以不同的模拟灰度
显示，但超出上下限值的组织无法分辨，CT 值高于此范围的组织均显示为白色，低于此
范围的组织均显示为黑色。
窗口技术
增加窗宽，图像层次增多，组织对比减少，细节显示差 提高窗位，显示的图像变黑，降低窗位，图像变白
密度分辨力
密度分辨力（低对比度分辨力）
当某一物体与其周围介质的X线吸收差异较
小时，CT装置对该物体的影像识别能力。
CT:
0.5—1%
普通X线片：＞5%
低对比度分辨力CT优于X片
低对比度分辨力高是CT的优势！
像素越大、层厚越厚, 密度分辨力越高
像素、层厚与空间分辨力、
密度分辨力的相互关系
1.5 空间分辨力及密度分辨力
空间分辨力
空间分辨力（高对比分辨力）
是指对于物体空间大小（几何尺寸）的鉴别能力。
CT图象的空间分辨力指某一物体与其周围介质的X
线吸收差异较大时，CT装置对该物体影像识别能力。
CT图像的空间分辨力是由层厚及像素的大小（尺寸）
决定的。
像素越小、层厚越薄，空间分辨力越高
CT值的作用： 代表物质的密度，可以帮助确认病变性质。
实质性肿瘤CT表现为 高密度影
囊性肿瘤为低密度影
脑内出血区呈高密度影， CT值约45～90Hu之间
1.4 窗口技术
窗口技术
定义：利用数字图像特点，改变亮度与CT值之
间的关系，显示不同组织变化的技术。
人体组织CT值范围有2000个分度，人眼仅能分
8
研究生医学影像学-总论计算机体层成像课件
03
计算机体层成像技术的临 床应用
肿瘤诊断
肿瘤检测
计算机体层成像技术能够检测出 肿瘤的存在，通过观察肿瘤在图 像中的形态、大小和位置，为医 生提供诊断依据。
肿瘤分期
通过计算机体层成像技术，医生 可以对肿瘤进行分期，了解肿瘤 的侵犯范围和扩散程度，为制定 治疗方案提供参考。
疗效评估
在治疗过程中，计算机体层成像 技术可以用于评估肿瘤的疗效， 通过观察肿瘤大小的变化来判断 治疗是否有效。
技术展望
降低辐射剂量 提高软组织分辨率
智能化诊断 普及化应用
未来计算机体层成像技术将致力于降低辐射剂量，减少对患者 身体的损伤。
通过技术改进，提高对软组织的分辨率，以便更准确地诊断疾 病。
结合人工智能和机器学习技术，实现计算机体层成像技术的智 能化诊断，提高诊断准确率。
随着技术的进步和成本的降低，计算机体层成像技术将更加普 及，为更像重建系统还需要与显示系统 进行数据传输和通信，以确保图 像数据的准确性和完整性。
04
01
图像重建系统负责对扫描系统产 生的原始数据进行处理和重建， 以生成可用于诊断的图像。
02
它通常包括高性能计算机、图像 处理软件和相应的存储设备。
图像重建系统能够根据不同的重 建算法和参数设置，对原始数据 进行滤波、去噪、增强等处理， 以获得高质量的图像。
02
计算机体层成像技术的基 本组成
扫描系统
扫描系统是计算机体层成像技 术的核心部分，负责产生图像 数据。
它通常包括一个X射线管、一 个检测器阵列和相应的机械装 置，用于控制X射线管和检测 器的运动。
扫描系统能够根据不同的扫描 模式和参数设置，对患者的身 体部位进行快速或慢速的扫描 。
第二章 x线计算机体层成像
– 3．曲面重建 需要在轴位、多平面重建图像或三维图像上勾画出欲观 察曲面结构的中心线，应用相应的软件，即可生成曲面重建图像。如 此在单一二维层面图像上就能观察到不规则走行的结构，如血管、支 气管和牙列等（图2-2-1c、d）。
2-2-1 CTa.b，同一例，a.常
（二）三维重建技术
三维重建技术包括最大密度投影（maximum intensity projection ，MIP）、最小密度投影（minimum intensity projection，mIP ）、表面遮盖显示（shaded surface display， SSD）和容积再现 技术（volume rendering technique，VRT）。
内容
• 第一节 CT成像的基本原理和设备 • 第二节 CT检查技术 • 第三节 CT临床应用
第一节 CT成像的基本原理和设备
• 一、CT成像的基本原理 • 二、CT成像设备成像
一、CT成像的基本原理
为了便于理解和掌握CT成像的基本原理，可将其分为如下三 个连续过程：
①获得扫描层面的数字化信息：用高度准直的Ⅹ线束环绕人体某部位一定厚度 的横断层面进行连续扫描，由探测器（detector）接受通过该层面的Ⅹ线，并 经光电转换为电信号．再经模／数转换为数字化信息；
• 2．最小密度投影 mIP与最大密度投影相反，是将感兴趣容积内具有 低于规定阈值的最小CT值的体素，投影在一个平面上，所得图像即 为最小密度投影。临床上用于气管、支气管的观察。
• 3．表面遮盖显示 SSD首先用CT阈值的方法提取出欲观察的器官 结构，然后应用软件以一虚拟光源投照在器官结构的表面，并 依与光源的距离，计算出表面上各点的明亮度，则图像上器官 结构的表面就出现明暗变化，达到三维立体显示的效果，犹如 人物肖像（图2-2-1f、g）。SSD主要用于明确复杂解剖结构及 其病变的空间结构关系，不足之处是不能同时显示其内部结构， 且重建过程中有一定信息量的丢失。
2-2-1 CTa.b，同一例，a.常
（二）三维重建技术
三维重建技术包括最大密度投影（maximum intensity projection ，MIP）、最小密度投影（minimum intensity projection，mIP ）、表面遮盖显示（shaded surface display， SSD）和容积再现 技术（volume rendering technique，VRT）。
内容
• 第一节 CT成像的基本原理和设备 • 第二节 CT检查技术 • 第三节 CT临床应用
第一节 CT成像的基本原理和设备
• 一、CT成像的基本原理 • 二、CT成像设备成像
一、CT成像的基本原理
为了便于理解和掌握CT成像的基本原理，可将其分为如下三 个连续过程：
①获得扫描层面的数字化信息：用高度准直的Ⅹ线束环绕人体某部位一定厚度 的横断层面进行连续扫描，由探测器（detector）接受通过该层面的Ⅹ线，并 经光电转换为电信号．再经模／数转换为数字化信息；
• 2．最小密度投影 mIP与最大密度投影相反，是将感兴趣容积内具有 低于规定阈值的最小CT值的体素，投影在一个平面上，所得图像即 为最小密度投影。临床上用于气管、支气管的观察。
• 3．表面遮盖显示 SSD首先用CT阈值的方法提取出欲观察的器官 结构，然后应用软件以一虚拟光源投照在器官结构的表面，并 依与光源的距离，计算出表面上各点的明亮度，则图像上器官 结构的表面就出现明暗变化，达到三维立体显示的效果，犹如 人物肖像（图2-2-1f、g）。SSD主要用于明确复杂解剖结构及 其病变的空间结构关系，不足之处是不能同时显示其内部结构， 且重建过程中有一定信息量的丢失。
第十四章X线计算机体层成像设备XCTppt课件
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
360
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
❖ 1963年，美国数学学A.M.Cormark解决了图像 重建的数学方法。
❖1967年， 豪斯菲尔德(Godfrey Hounsfield)制 成了第一台可用于临床的CT。1971年9月第一台 头扫描CT机安装在英国的一所医院中。
❖1974年，美国Georga Town医学中心的工程师 Ledley设计出了全身CT扫描机，使CT的应用扩 展到全身各个部位的影像学检查。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
电子计算机体层摄影概论课件
Fly Through
管腔灌注与内视镜
CT灌注成像
对ROC在固定的层面连续扫描，绘制出每个 像素的时间—密度曲线，分析血流灌注状态。
峰值时间（PT）、平均通过时间（MTT） 局部血容量（RBV）、局部血流量（RBF） 临床应用：急性或超急性脑局部缺血
脑肿瘤新生血管的观察 急性心肌缺血
CT的诊断与分析
Hounsfield设计成功 英国放射学会发表 获诺贝尔医学生物学奖 Ledley设计成功全身CT 螺旋CT问世 四层螺旋CT问世 16层螺旋CT问世 32层螺旋CT问世
CT装置
扫描装置 X线管：旋转阳极 探测器：无机晶体、氙气 准直仪：管球侧、探测器侧
计算机系统 CPU、主储存装置 显示装置、操作台等
质子的运动：进动频率 0 = 0
人体质子在磁场中
共振现象
90射频脉冲
磁共振信号的产生
o 外来射频脉冲停止后，由M0产生的横向磁化矢 量在晶格磁场作用下由XY平面逐渐回复到Z轴
o 同时以射频信号的形式放出能量 o 发出的射频信号被体外线圈接受 o 经计算机处理后重建成图像
MRI应用中常用概念
电子计算机体层摄影
Computed Tomography CT
第一节 CT成像原理和设备
CT成像基本原理 设备
第二节 CT图像特点
层面图像 空间分辨率 组织分辨率
第三节 CT检查技术 第四节 CT诊断的临床应用
CT发展历史
1969 1972 1979 1974 1989 1998 2002 2004
T1
780 920 3000 - 260
T2
90 100 300 - 84
T1WI
PDWI
T2WI
管腔灌注与内视镜
CT灌注成像
对ROC在固定的层面连续扫描，绘制出每个 像素的时间—密度曲线，分析血流灌注状态。
峰值时间（PT）、平均通过时间（MTT） 局部血容量（RBV）、局部血流量（RBF） 临床应用：急性或超急性脑局部缺血
脑肿瘤新生血管的观察 急性心肌缺血
CT的诊断与分析
Hounsfield设计成功 英国放射学会发表 获诺贝尔医学生物学奖 Ledley设计成功全身CT 螺旋CT问世 四层螺旋CT问世 16层螺旋CT问世 32层螺旋CT问世
CT装置
扫描装置 X线管：旋转阳极 探测器：无机晶体、氙气 准直仪：管球侧、探测器侧
计算机系统 CPU、主储存装置 显示装置、操作台等
质子的运动：进动频率 0 = 0
人体质子在磁场中
共振现象
90射频脉冲
磁共振信号的产生
o 外来射频脉冲停止后，由M0产生的横向磁化矢 量在晶格磁场作用下由XY平面逐渐回复到Z轴
o 同时以射频信号的形式放出能量 o 发出的射频信号被体外线圈接受 o 经计算机处理后重建成图像
MRI应用中常用概念
电子计算机体层摄影
Computed Tomography CT
第一节 CT成像原理和设备
CT成像基本原理 设备
第二节 CT图像特点
层面图像 空间分辨率 组织分辨率
第三节 CT检查技术 第四节 CT诊断的临床应用
CT发展历史
1969 1972 1979 1974 1989 1998 2002 2004
T1
780 920 3000 - 260
T2
90 100 300 - 84
T1WI
PDWI
T2WI

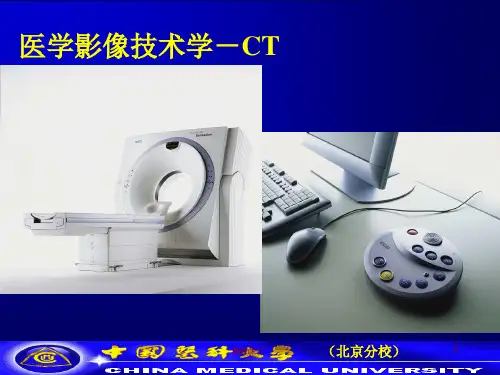

医学影像技术学--CT ppt课件
