火灾自动报警系统PPT课件
合集下载
火灾自动报警系统课件(PPT 33张)
二、火灾自动报警系统的组成
1.图形控制中心系统
(1)配置两台计算机，分别为监控管理操作终端和历史资料 存档管理操作终端； (2)可以以图形和文本两种方式处理事件；能对事件进行合 理分类及过滤筛选；可以通过对事件存储文件的分析，了解 何时发生何事，便于分析事件发生的原因。
2.车站级火灾自动报警系统
微处理器 FACP 控制盘 ICD显示器 紧急供电装置
对消防设备，例如：防火阀、消防水泵、防火卷帘门、排烟风机、 水流开关等，进行状态监视以及紧急控制。
• 火灾早期报警与人员疏散
当判定为火灾情况时，火灾自动报警控制盘发出声、光报警通知在场值班 人员。并且通过设置在现场的警铃、警笛、消防广播等通告人员疏散。
一、火灾自动报警系统的功能
1. 中央级功能
接收、显示并储存全线主要火灾报警设备的运行状态。 接收由车站级设备传送的各探测点的火灾报警信号,显示 报警部位及自动记录。 自动和人工手动确认火灾报警。 根据火灾发生的实际情况,自动选择预定的解决方案,向各 消防控制室发出消防救灾指令和安全疏散命令。 图形控制中心 PC 机通过无线发射台及时向市消防局 119无线报警台进行火灾报警,向消防部门通报灾。 接收主时钟的信息,使 FAS时钟与主时钟同步。
例如：水及气体喷洒、消防泵、防火阀等。
FAS系统主要功能：
• 探测火灾灾情
通过设置在现场的各种探测器，例如：感烟探测器、感温探测器、 火焰式探测器等，探测火灾的灾情。把现场探测模拟数据传送回火灾自 动报警控制盘。
• 自动判断功能
对现场传送回来的探测器数据进行分析判断，以确定是否发生火灾。
• 监控消防设备设施
5.2 火灾自动报警系统
一、火灾自动报警系统的功能 二、火灾自动报警系统的组成 三、FAS全线网络构成
国泰怡安火灾自动报警系统GK702值班室操作说明ppt课件
• 自动登录
• 在设置界面，按数字键“2”，可进行回路设置。 • 在回路设置界面，按数字键“1”可进行自动登录。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
• 回路器件查看
• 在回路设置界面，按数字键“5”可进行回路器件查看。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
• 查询
• 在主菜单界面，按数字键“3”进入查询界面。在查询界面里，可以 查询系统控制器参数，系统状态事件、系统的器件丢失和屏蔽情况。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
以设置打印机是否处于实时打印状态，并可以选择打印内容，“Y” 表示打印 ，“N”表示不打印。本控制器应配置一台热敏打印机， 用于对事件进行实时打印。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
服务指南 • 保修期外或用户使用不当出现质量问题，我公司提供有偿
服务。 • 用户需要服务，请采用传真、电话、信函与我公司联系。 • 用户应定期对时钟进行调整。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
系统功能
• 在设置界面，按数字键“2”，可进行回路设置。 • 在回路设置界面，按数字键“1”可进行自动登录。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
• 回路器件查看
• 在回路设置界面，按数字键“5”可进行回路器件查看。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
• 查询
• 在主菜单界面，按数字键“3”进入查询界面。在查询界面里，可以 查询系统控制器参数，系统状态事件、系统的器件丢失和屏蔽情况。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
以设置打印机是否处于实时打印状态，并可以选择打印内容，“Y” 表示打印 ，“N”表示不打印。本控制器应配置一台热敏打印机， 用于对事件进行实时打印。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
服务指南 • 保修期外或用户使用不当出现质量问题，我公司提供有偿
服务。 • 用户需要服务，请采用传真、电话、信函与我公司联系。 • 用户应定期对时钟进行调整。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
系统功能
1火灾自动报警系统基本原理组成
第三节火灾自动报警系统设计
❖ 一:一般规定 ❖ 1：报警区域的划分 按﹛警戒范围﹜防防分区或
楼层划分的单元，一个报警区域宜有一个或同楼 层相邻的几个防火区域组成。 ❖ 2：探测区域的划分 ❖ 探测区域时将报警区域探测火灾的部位划分的单 元。划分要求：⑴按独立房﹛套﹜间划分。①区 域面积不超500㎡②从入口可看清内部且面积不 大于1000㎡③红外光束型其探测长度不宜超过 100m④缆式感温长度不宜超过200m⑤空气管差 温长度不宜超过20-100m.
火灾自动报警系统
❖ 二 组成 ❖ 1 触发部件：火灾探测器 ；手动报警按钮。 ❖ 2 火灾报警装置：报警控制器。 ❖ 3 火灾警报装置：声光报警器，警铃，讯
响器。 ❖ 4 电源及其他辅助装置：消防电源，备用
电源，蓄电源。
火灾自动报警系统
❖ 1：火灾探测器包括 感烟，感光，感温， 可燃气体，复合式。
火灾探测器
❖ ⑹新型火灾探测器及探测技术 ❖ ①co探测器 响应快，成本高。 ❖ ②气味探测器 可靠度高，提高误报率。 ❖ ③光纤探测器 用于防爆及强电磁干扰的场所。 ❖ ④高灵敏度探测器报警系统。更能用于防爆及强
电磁干扰的场所，用pvc塑料管。 ❖ ⑤模拟量探测技术： 响应阈值自动浮动式模拟
量 ❖ ⑥分布职能探测技术
❖ 1.特级保护对象 高度大于100米的高层民 用建筑。构架式电视塔，纪念式或标志性 的构架式和塔类，以及工业厂房的烟囱·高 炉冷却塔·化学反应塔·石油裂解塔不属于。
保护对象分级
❖ 2：一级保护对象 ❖ 3：二级保护对象见p55-p56.
火灾探测器设置位置
❖ 按不同保护对象加以区分，详见p56-p58
二 火灾探测器的分类，原理
❖ 1：分类 ❖ ⑴按结构形式分点型，线型。 ❖ ⑵按火灾参数分感烟，感温 ，感光，可燃
火灾自动报警系统毕设答辩ppt
❖远红外火焰传感器模块
❖报警电路
❖显示模块
整体仿真电路
软件设计流程图
报警流程图
设计采用Keil μVision 4软件对程序进行编译硬件电路Fra bibliotek试烟雾报警
温度报警
远红外报警
改进方案
总结
❖ 本次毕业设计实现了以下功能： ❖ 1、利用51单片机构成信号采集电路； ❖ 2、能够设置温度报警阈值； ❖ 3、能够显示温度及烟雾浓度； ❖ 3、用51单片机设计出火灾自动报警系
系统的设计方案
方案一：基于单片机和多传感 器来实现防火防盗报警
方案二：利用可编程逻辑器件 CPLD和FPGA实现硬件电路
硬件电路的设计思路
时钟电路 复位电路
声光报警
按键输入
AT89S52 单片机 控制部分
显示输出 烟雾浓度监测 远红外线检测
温度检测
❖单片机最小系统
❖烟雾传感器模块
❖温度传感器模块

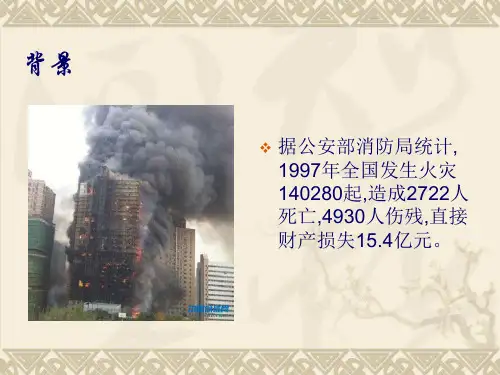

背景
❖ 据公安部消防局统计, 1997年全国发生火灾 140280起,造成2722人 死亡,4930人伤残,直接 财产损失15.4亿元。
因此，各种应用于
防范并及时发现火灾的 火灾自动报警系统应运 而生。
目录
❖ 一、系统设计方案 ❖ 二、硬件电路的设计思路 ❖ 三、软件设计流程图 ❖ 四、硬件电路调试 ❖ 五、结论
统，并完成了实物的制作。
火灾自动报警系统 ppt课件
2、线型火灾探测器： 警戒范围为空间某一连线周围，即对空间某一
连线周围附近的火灾产生的物理和化学参量变化作 出响应的探测器。如红外光束探测器用来探测发射 设备与接收器之间的火情。
6
电消子防线 路
3、区域型火灾探测器:
近年来研究推出的吸气式感烟探测系统是利用 吸气扇通过空气取样管道和取样孔从保护区域提取 空气样品，空气样品通过一个高灵敏度的精确探测 器对其进行分析，对保护区域的火灾产生的物理和 化学参量变化作出响应的探测器。
13
电消子防线 路
电源
暗箱
开关元件
脉冲信号
发光二极管
. .
. .. .
. .
.
光学透镜
输出控制 放大电路
光敏二极管
遮光型光电感烟探测器
14
电消子防线 路
1、减光式光电感烟探测原理：
15
电消子防线 路
2、射光式光电感烟火灾探测原理：
16
电消子防线 路
（三）、感温式火灾探测器：
感温式火灾探测器是对警戒范围中火灾热量（温 度），即环境气流的异常高温或（和）升温速率作出 响应的探测器。
4
电消子防线 路
一、火灾探测器类型
火灾发生时，会产生出烟雾、高温、火光及可燃 性气体等理化现象，火灾探测器按其探测火灾不同 的理化现象而分为四大类：
5
电消子防线 路
按探测器结构:点型和线型
1、点型火灾探测器： 警戒范围为空间某一点周围，即对探测器所在位
置周围的火灾产生的物理和化学参量变化作出响应的 探测器。
＋
－
触点
气室
泄漏孔
感热外罩
波纹片
20
电消子防线 路
3、差定温式探测器：
连线周围附近的火灾产生的物理和化学参量变化作 出响应的探测器。如红外光束探测器用来探测发射 设备与接收器之间的火情。
6
电消子防线 路
3、区域型火灾探测器:
近年来研究推出的吸气式感烟探测系统是利用 吸气扇通过空气取样管道和取样孔从保护区域提取 空气样品，空气样品通过一个高灵敏度的精确探测 器对其进行分析，对保护区域的火灾产生的物理和 化学参量变化作出响应的探测器。
13
电消子防线 路
电源
暗箱
开关元件
脉冲信号
发光二极管
. .
. .. .
. .
.
光学透镜
输出控制 放大电路
光敏二极管
遮光型光电感烟探测器
14
电消子防线 路
1、减光式光电感烟探测原理：
15
电消子防线 路
2、射光式光电感烟火灾探测原理：
16
电消子防线 路
（三）、感温式火灾探测器：
感温式火灾探测器是对警戒范围中火灾热量（温 度），即环境气流的异常高温或（和）升温速率作出 响应的探测器。
4
电消子防线 路
一、火灾探测器类型
火灾发生时，会产生出烟雾、高温、火光及可燃 性气体等理化现象，火灾探测器按其探测火灾不同 的理化现象而分为四大类：
5
电消子防线 路
按探测器结构:点型和线型
1、点型火灾探测器： 警戒范围为空间某一点周围，即对探测器所在位
置周围的火灾产生的物理和化学参量变化作出响应的 探测器。
＋
－
触点
气室
泄漏孔
感热外罩
波纹片
20
电消子防线 路
3、差定温式探测器：
火灾自动报警系统ppt
消防主机
远程联动盘
排烟风机
正压送风机
消 防 联 动 控 制 器
火 灾 探 测 器
火 灾 报 警 控 制 器
传 输 设 声 和 或 光 警 报 器
手 动 火 灾 报 警 按 钮
消 防 控 制 室 图 形 显 示 装 置
消防电气控制装置 消 防 电 话 消 防 应 急 广 播 气 体 灭 火 控 制 器 防 火 卷 帘 控电动装置
2.0.4 安装间距 Spacing
两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径 Monitoring Radius 一只火灾探测器能有效探测的单向最大 水平距离。 2.0.6 区域报警系统 Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或 由火灾报警控制器和火灾探测器等组成，功能简 单的火灾自动报警系统。
高温令喷头的温感元件炸开，
喷头喷水灭火，系统内压力下 降，阀瓣打开，水源不断进入 系统内，流向开启的喷头，持 续喷水灭火。同时，少量水源 由阀座内孔进入报警管道，经 过滤器、延迟器，然后推动水 力警铃报警。另外，压力开关 被启动后，发出电讯号及起动 补给水泵。
ZSFG 型杠杆雨淋阀 产品结构 ZSFG 型杠杆雨淋阀具有防 复位机构及阀体外人工复 位机构。主要由供水信号 蝶阀、雨淋阀本体、手动 紧急装臵、防复位机构、 报警试验阀、自动滴水阀、 排水阀、电磁阀、单向阀、 过滤器、压力表、压力开 关、水力警铃及管路等组 成。
2手动控制方式，应将喷淋消防泵控制
箱（柜）的启动、停止按钮用专用线路 直接连接至设臵在消防控制室内消防联 动控制器的手动控制盘，实现喷淋消防 泵的直接手动启动、停止； 3干管水流开关动作信号作为系统的联 动反馈信号，应传至消防控制室，并在 消防联动控制器上显示。
消防报警系统教材PPT(共 79张)
防排烟设施——排烟口或送风口
防烟防火调节阀
主要用于关闭空调、 通风系统的风道 隔断防火分区
•温度熔断器 • 手动 •感烟信号联动（探测器或消防中心）
内部电动阀门
防排烟设施——防烟防火调节阀
防烟防火调节阀
防火分区A
防火分区B
穿越防火墙、楼板处需设置防火阀
防排烟设施——防烟防火调节阀
防烟防火调节阀
消防中心控制台 区域探测器
防排烟设施——防火卷帘门
排烟口或送风口
排烟风道系统在室内 的排烟口
正压送风风道系统的 室外送风口
每个防烟分区必须设置 一个排烟口
•温度熔断器 • 手动 •感烟信号联动（探测器或消防中心）
内部电动阀门
防排烟设施——排烟口或送风口
排烟口或送风口
每个排烟口到达防烟分 区的各点应在30m以内。
喷淋头后的喷水管 道内是否处于充水 状态
• 预作用自动喷水灭火系 统
– 平时管网中充有低压空气 或氮气，火灾时，自动向 管网中充水，闭式喷头喷 水
自动喷水灭火系统
由干式变为湿式 <3min
闭式自动喷水灭火系统
• 闭式喷头
– 热敏元件，感温自动开启
• 报警阀
– 开启和关闭接通水源的管中水流 – 给消防控制中心主机传送信号 – 启动消防加压设备 – 启动水力报警警铃
• 探测器 • 加压装置
自动喷水灭火系统
自动喷水灭火系统组成部件
• 玻璃球水喷淋头
–动作温度为57℃、68℃、 79℃、93℃；
• 压力继电器
–将水的压力信号变为电信 号从而启动喷水水泵；
自动喷水灭火系统
自动喷水灭火系统组成部件
• 水流指示器
防烟防火调节阀
主要用于关闭空调、 通风系统的风道 隔断防火分区
•温度熔断器 • 手动 •感烟信号联动（探测器或消防中心）
内部电动阀门
防排烟设施——防烟防火调节阀
防烟防火调节阀
防火分区A
防火分区B
穿越防火墙、楼板处需设置防火阀
防排烟设施——防烟防火调节阀
防烟防火调节阀
消防中心控制台 区域探测器
防排烟设施——防火卷帘门
排烟口或送风口
排烟风道系统在室内 的排烟口
正压送风风道系统的 室外送风口
每个防烟分区必须设置 一个排烟口
•温度熔断器 • 手动 •感烟信号联动（探测器或消防中心）
内部电动阀门
防排烟设施——排烟口或送风口
排烟口或送风口
每个排烟口到达防烟分 区的各点应在30m以内。
喷淋头后的喷水管 道内是否处于充水 状态
• 预作用自动喷水灭火系 统
– 平时管网中充有低压空气 或氮气，火灾时，自动向 管网中充水，闭式喷头喷 水
自动喷水灭火系统
由干式变为湿式 <3min
闭式自动喷水灭火系统
• 闭式喷头
– 热敏元件，感温自动开启
• 报警阀
– 开启和关闭接通水源的管中水流 – 给消防控制中心主机传送信号 – 启动消防加压设备 – 启动水力报警警铃
• 探测器 • 加压装置
自动喷水灭火系统
自动喷水灭火系统组成部件
• 玻璃球水喷淋头
–动作温度为57℃、68℃、 79℃、93℃；
• 压力继电器
–将水的压力信号变为电信 号从而启动喷水水泵；
自动喷水灭火系统
自动喷水灭火系统组成部件
• 水流指示器
火灾自动报警系统 ppt课件
ppt课件
20
一、火灾自动报警系统总述 二、火灾自动报警系统的形式 三、消防控制室
四、火灾自动报警系统线路敷设 五、消防联动控制
ppt课件
21
四、火灾自动报警系统线路选择
1、火灾自动报警系统保护对象分级为特级的建筑物，其消防设备供电干线及
分支干线，应采用矿物绝缘电缆。
2、火灾自动报警系统保护对象分级为一级的建筑物，其消防设备供电干线及 分支干线，宜采用矿物绝缘电缆；当线路的敷设保护措施符合防火要求时，可采 用有机绝缘耐火类电缆。 3、火灾自动报警系统保护对象分级为二级的建筑物，其消防设备供电干线及 分支干线，应采用有机绝缘耐火类电缆。 4、消防设备的分支线路和控制线路，宜选用与消防供电干线或分支干线耐火 等级降一类的电线或电缆。
设备。 2、消防控制室应设有用于火灾报警的外线电话。 3、消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用 说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件 资料。
ppt课件
15
三、消防控制室内设备的布置
1、设备面盘前的操作距离，单列布置时不应小于1.5m，双列布置时不应小于 2m。
ppt课件
11
二、火灾自动报警系统的形式
3、控制中心报警系统 ①有两个及以上消防控制室时，应确定一个主消防控制室。 ②主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制 重要的消防设备；各分消防控制室内消防设备之间可互相传输、显示状态信息， 但不应互相控制。
这里重要的消防设备一般指
共用的消防设备，如多栋建筑共
用的消防水泵设备，应由主消防 控制。对于仅供建筑单体使用的 消防设备，如消防风机设备，应 由该建筑内消防控制室控制。
火灾报警系统PPT课件
2020/3/28
3
C类火灾：可燃气体，如煤气、天燃气、甲烷、丙烷 、乙炔、氢气等燃烧的火灾；
D类火灾：可燃金属，如钾、钠、镁、钛、锆、锂、 铝镁合金等燃烧的火灾；
E类火灾： 带电物体燃烧的火灾。
二、物质燃烧三个基本要素
发生火灾的基本要素是可燃物、助燃物、点 火源以及它们之间的相互作用，构成一个燃烧三 角形。
2020/3/28
40
4.火灾探测器的接线形式
在实际系统中，火灾探测器和控制器的接线方式 一般均采用并联。
也就是说，若干个火灾探测器的信号线按一定关 系并联在一起，然后以一个部位或区域的信号送 入火灾报警装置（或控制器），即若干个火灾探 测器连接起来后仅构成一个探测回路，并配合各 个火灾探测器的地址编码实现保护区域内多个探 测部位火灾信息的监测与传送。
作用产生的光能量来确定烟雾浓度的
方法。
2020/3/28
30
2、感温式火警探测器
1）感温探测原理：利用热敏元件接受被监测 环境或物体对流、传导、辐射传递的热量 ，并根据测量、分析的结果判定是否发生 火灾。
2）感温探测器的特点 感温探测器工作比较稳定，不受非火灾性 烟尘雾气等干扰，误报率低，可靠性高。
3、手动火灾报警按钮
手动火灾报警按钮主
要安装在经常有人出入的公
共场所中明显和便于操作的
部位。当有人发现有火情的
情况下，手动按下按钮，向 报警控制器送出报警信号。
2020/3/28
手动火灾报警按钮比探 头报警更紧急，一般不 需要确认。因此，手动 报警按钮要求更可靠、 更确切，处理火灾要求 更快。
33
采用空气离化探测法实现的火灾烟雾浓度探测一般称作离
子感烟探测，他对火灾初起和阴燃阶段的烟雾气溶胶检测
火灾自动报警系统.PPT课件
.
20
感光火灾探测器： LOGO
物质燃烧时，在产生烟雾和放出热量的同时，也产生可见 或不可见的光辐射。感光式火灾探测器又称火焰探测器，它是 用于响应火灾的光特性。即扩散火焰燃烧的光照强度和火焰的 闪烁频率的一种火灾探测器。根据火焰的光特性，目前使用的 火焰探测器有两种：一种是对波长较短的光辐射敏感的紫外探 测器，另一种是对波长较长的光辐射敏感的红外探测器。感光 式火灾探测器宜安装在有瞬间产生爆炸的场所。如石油、炸药 等化工制造的生产存放场所等（如下图）。
.
6
火灾自动报警系统的基本要求： LOGO
在高层建筑和智能化建筑中设置火灾自动报警系统的目的，是要将火 灾消灭在萌芽状态，最大限度的减少火灾危害，满足高层建筑和智能 化建筑防火安全方面的性能要求。一旦发生火灾，火灾自动报警系统 应能及时探测、鉴别、判定火灾并启动通信系统自动对外报警，联动 控制配电、广播音响、电梯和自动消防设施，显示最佳疏导、营救方 案，自动关闭不必要的电力系统和办公系统，根据火灾发展状况分配 供水系统、启动防排烟设施，以及实现火警信息联网通信等。高层建 筑或智能化建筑火灾自动报警系统应该采用相关规范要求的系统设计 模式，并应具备以下几个方面的性能要求：
.
19
LOGO
感响应异常温度、温升速率和温差等参数的探测器。分为点布型和线 布型2类，点布型又称为定点型，有定温、差温和差定温复合式3种。 感温探测器亦分为高、中、低灵敏度3级即I、Ⅱ、Ⅲ级。对差温型探 测器，高灵敏度者应用于环境温度变化小或变化缓慢的稳定场所，中 灵敏度则允许有一定的变动，低灵敏度者可允许温度有较大的变化或 变化较快。如果温度变化很大或变化很快应选用定温型。对定温型探 测器：高灵敏度者用于环境温度正常的场合，中灵敏度允许环境温度 高些，低灵敏度者则允许环境温度更高些。但环境温度应比探测器的 温度阀值低20℃，否则应改用差温型。高灵敏度定温探测器的温度阀 值范围一般为54～62℃，中灵敏度一般为63～70℃，低灵敏度一般为 71～78℃，对差定温型探测器，其各灵敏度级的适用环境兼有定温及 差温型探测器相应级别的特点
FAS系统介绍 ppt课件
• 点击车站的布局图上的火灾报警模式控制 栏的“复位”按钮，单击该图元按钮时， 可弹出确认控制面板，对FAS主机报警进行 复位，弹出面板如下图所示
ppt课件
40
火灾模式报警ppt确课件认控制-复位
41
5、火灾模式激活
• 当FAS处于自动模式
• 当FAS处于半自动模式的情况下，FAS若有“火警报 警” ，ISCS人机界面弹出确认对话框确认是否为真 火灾。一经确认，ISCS会联动FAS进入火灾模式； FAS会联动BAS、AFC、ACS、EPS、警铃、切除非消 防电源执行火灾模式；同时联动PIS、PA进行火灾联 动。
15
常见FAS设备-警铃
• 选用SSM24-6 • 安装于各附属用房的
走廊，火灾确认后动 作
ppt课件
16
常见FAS设备-消防电话
ppt课件
手持电话插孔
17
常见FAS设备-模块箱
• 安装有4输入2输出模 块、消防电话模块、 继电器等
• 主要设置在环控机房、 照明配电室、空调机 房、消防泵房、变电 所等位置
• 在中心调度大厅，操作人员可以通过全线防灾直通电话、闭路 电视、列车无线电话等通信工具，组织指挥全线防救灾工作。
ppt课件
28
FAS-系统功能
2、车站级功能
• 负责管辖范围内的所有FAS以及与FAS相关的设备的自动监 控、重要消防设备的手动控制。
• 实现管辖范围内实时火灾的预期报警功能，监视管辖范围 内的火情，当确认为火警后，主机按预先编制的联动控制 程序发出控制指令控制救灾设备并接收其状态信息，将所 有信息上传至中心级。
ppt课件
27
FAS-系统功能
1、中心级功能
• 读取全线各车站FAS系统的设备运行状态、防火分区报警状态、 探测器的报警信息、消防泵的状态信息。同时，在发生火灾时， FAS将根据火灾报警信息自动触发联动功能，操作员确认后可以 下发对应的联动指令，启动相关车站系统按预定的救灾模式运 行。
ppt课件
40
火灾模式报警ppt确课件认控制-复位
41
5、火灾模式激活
• 当FAS处于自动模式
• 当FAS处于半自动模式的情况下，FAS若有“火警报 警” ，ISCS人机界面弹出确认对话框确认是否为真 火灾。一经确认，ISCS会联动FAS进入火灾模式； FAS会联动BAS、AFC、ACS、EPS、警铃、切除非消 防电源执行火灾模式；同时联动PIS、PA进行火灾联 动。
15
常见FAS设备-警铃
• 选用SSM24-6 • 安装于各附属用房的
走廊，火灾确认后动 作
ppt课件
16
常见FAS设备-消防电话
ppt课件
手持电话插孔
17
常见FAS设备-模块箱
• 安装有4输入2输出模 块、消防电话模块、 继电器等
• 主要设置在环控机房、 照明配电室、空调机 房、消防泵房、变电 所等位置
• 在中心调度大厅，操作人员可以通过全线防灾直通电话、闭路 电视、列车无线电话等通信工具，组织指挥全线防救灾工作。
ppt课件
28
FAS-系统功能
2、车站级功能
• 负责管辖范围内的所有FAS以及与FAS相关的设备的自动监 控、重要消防设备的手动控制。
• 实现管辖范围内实时火灾的预期报警功能，监视管辖范围 内的火情，当确认为火警后，主机按预先编制的联动控制 程序发出控制指令控制救灾设备并接收其状态信息，将所 有信息上传至中心级。
ppt课件
27
FAS-系统功能
1、中心级功能
• 读取全线各车站FAS系统的设备运行状态、防火分区报警状态、 探测器的报警信息、消防泵的状态信息。同时，在发生火灾时， FAS将根据火灾报警信息自动触发联动功能，操作员确认后可以 下发对应的联动指令，启动相关车站系统按预定的救灾模式运 行。
火灾自动报警系统PPT课件
1）集中报警系统中可以有二台及以上火灾报警控 制器和消防联动控制器，但是只能设置或必须指定
其中的一台控制器，具有集中报警功能和集中控制
功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必 须由起集中控制作用的控制器实现；对于水泵、风
机、电动排烟阀、挡烟垂壁等自动消防设施的总线 联动控制，可根据实际情况由其他相应的控制器实
现。
.
13
控制中心报警系统的组成
➢1）设置了两个及以上消防控制室； ➢2）设置了两个及以上集中报警系统。
.
14
控制中心系统的组成示意图
.
15
控制中心系统的组成示意图
.
16
控制中心报警系统消防控制室的设计要求
➢1）设置两个及以上消防控制室时，应确定一 个主消防控制室；
➢2）主消防控制室应能显示所有火灾报警信号 和联动控制状态信号，并应能控制重要的消防 设备；
➢2 任一台消防联动控制器地址总数或火灾报警控制 器（联动型）所控制的各类模块总数不应超过1600， 每一联动总线回路连结设备的总数不宜超过100，且
应留有不少于额定容量10％的余量。
.
23
控制器控制范围的设定
➢高度超过100米的建筑，除消防控制室 内设置的控制器外，每台控制器直接控 制的火灾探测器、手动火灾报警按钮和 模块等设备不应跨越避难层。
火灾自动报警系统
.
1
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
.
2
火灾探测报警系统
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 任一台消防联动控制器地址总数或火灾报警控制 器（联动型）所控制的各类模块总数不应超过1600， 每一联动总线回路连结设备的总数不宜超过100，且
应留有不少于额定容量10％的余量。
控制器控制范围的设定
高度超过100米的建筑，除消防控制室 内设置的控制器外，每台控制器直接控 制的火灾探测器、手动火灾报警按钮和 模块等设备不应跨越避难层。
1）集中报警系统中可以有二台及以上火灾报警控 制器和消防联动控制器，但是只能设置或必须指定 其中的一台控制器，具有集中报警功能和集中控制 功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必 须由起集中控制作用的控制器实现；对于水泵、风 机、电动排烟阀、挡烟垂壁等自动消防设施的总线 联动控制，可根据实际情况由其他相应的控制器实
总线隔离器的设置要求及树形设置结构
每只总线隔离器保护设备总数不应超过32个；
总线穿越防火分区时，应在穿越处设总线隔离器。
树形结构总线短路隔离器接线示意图。
总线隔离器的环形设置结构
环形结构总线短路隔离器接线示意图
设备容量负荷要求
1 任一台火灾报警控制器所连接的火灾探测器、手 动火灾报警按钮和模块等设备总数和地址总数均不应 超过3200，每一总线回路连结设备的总数不宜超过 200，且应留有不少于额定容量10％的余量。
现。
控制中心报警系统的组成
1）设置了两个及以上消防控制室； 2）设置了两个及以上集中报警系统。
控制中心系统的组成示意图
控制中心系统的组成示意图
控制中心报警系统消防控制室的设计要求
1）设置两个及以上消防控制室时，应确定一 个主消防控制室； 2）主消防控制室应能显示所有火灾报警信号 和联动控制状态信号，并应能控制重要的消防 设备； 3）各分消防控制室内的消防设备之间可互相 传输、显示状态信息，但不应互相控制；
控制器控制范围的设定
消防控制室设计要求
具有消防联动功能的火灾自动报警系统的保护对象 中，应设置消防控制室。
控制室实时监视并显示建筑消防设施、设备的运行 状态；
控制室按设计的控制逻辑、时序控制自动消防设备 的启动与停止，并接收及显示自动消防设备的运行反 馈信息；
控制室严禁通过与消防无关的电气线路和管路
火灾自动报警系统
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
火灾探测报警系统
火灾自动报警系统
消防联动控制系统
火
火 灾
灾
探
测
报
器
声
警
和 或
手
光
动 火
火灾探测报警系统是实现火灾早期探测并发出火灾报警 信号的系统，一般由火灾触发器件（火灾探测器、手动火灾 报警按钮、部分监视模块）、声和/或光警报器、火灾报警 控制器等组成。
消防联动控制系统
接收火灾报警控制器 的火灾报警信号，按预设 逻辑完成各项消防控制的 控制系统。由消防联动控 制器、消防控制室图形显 示装置、消防电气控制装 置、消防联动模块、消火 栓按钮、消防应急广播设 备、消防电话等部分或全 部设备和组件组成。
区域报警系统组成示意图
区域报警系统适用及选择要求
适用于仅需要报警，不需要联动自动 消防设备的保护对象。火灾报警控制器应 设置在有人值班的场所。
集中报警系统的组成
1）应由火灾探测器、手报警按钮、火灾声光
警报器、消防应急广播、消防专用电话、消防 控制室图形显示装置、火灾报警控制器、消防 联动控制器等组成；
火灾自动报警系统分类
1）区域报警系统； 2）集中报警系统； 3）控制中心报警系统。
区域报警系统的组成
1）应由火灾探测器、手动火灾报警按钮、火灾声 光警报器及区域火灾报警控制器等组成，这是火灾 报警系统的最小组成要求； 2）可以根据需要增加消防控制室图形显示装置和 火灾显示盘； 3）未设置消防控制室图形显示装置时，应设置火 灾报警传输设备。
正面操作距离、检修距离、值班员工作面
与消防联动有关的信号
报警和联动的关系
1、消防联动控制系统实时监视、显示并记录自动 消防设施的运行状态； 2、自喷灭火系统、消火栓系统等由各自系统设备 联锁启动，消防联动控制系统接收并显示其动作反 馈信号； 3、消防联动控制系统采用消防联动和手动控制方 式对自动消防系统采用冗余控制。
消
防
火灾报警控制器
控
制
可燃气体报警控制器
室
图
电气火灾监控器
形
显
防火门监控器
示
装
消防设备电源监控器
置
系统产品一般选择要求
1 系统产品准入制度要求 系统设备应选择符合国家有关标准规定和有关市
场准入制度的产品。 2 系统兼容性要求
系统各类设备间的接口和通讯协议兼容性应满足 GB22134-2008《火灾自动报警系统组件兼容性要求》 等国家有关标准要求。
控
报 警
灾
器
报 警
制
按
钮
器
消防 电源
传输设备
/
消防控制室图形显示装置
消防联动控制器
消
消
防
防
应
电
急
话
广
播
消防 电源
消防电气控制装置
气 体 灭 火 控 制
器
消 防 水 泵 控 制
器
防 火 卷 帘 控 制
器
防 排 烟 控 制
器
防 火 门 监 控
器
消 防 设 备 电 源 监 控
器
...
输出 模块
输入 模块
消防电动装置
消火栓 按钮
建筑消防设施远程监控中心 或消防物联网管理中心
气 体 灭 火 设
备
消 防 给 水 设
备
防 火 卷 帘 设
备
防 烟 排 烟 设
备
防 火 门 设
备
消 防 设 备 电
源
...
受控设备
其
电
他
电电动
消
动 阀
磁 阀
开 窗
…
防 设
器
施
火灾预警系统
可燃 气体 探测 报警 系统
电气 火灾 监控 系统
火灾探测报警系统
2）可选用火灾报警控制器和消防联动控制器
组合或选用火灾报警控制器（联动型）。
集中系统组成示意图
集中系统的适用及选择要求
适用于不仅需要报警，同时需要联动 自动消防设备，且只设置一台具有集中控 制功能的火灾报警控制器和消防联动控制 器的保护对象。应设置一个消防控制室。
关于集中系统控制器设置的说明
控制中心报警系统消防控制室的设计要求
4）系统共用的水泵，宜由最高级别的消防控制 室统一控制；建筑群可由就近的分消防控制室控 制，主消防控制室通过跨区联动的方式控制； 5）防排烟风机等消防设备，可根据建筑消防控 制室的管控范围划分情况，由设备就近的相应消 防控制室控制。
报警系统的功能显示
3 各功能区、子系统，应集中显示。
应留有不少于额定容量10％的余量。
控制器控制范围的设定
高度超过100米的建筑，除消防控制室 内设置的控制器外，每台控制器直接控 制的火灾探测器、手动火灾报警按钮和 模块等设备不应跨越避难层。
1）集中报警系统中可以有二台及以上火灾报警控 制器和消防联动控制器，但是只能设置或必须指定 其中的一台控制器，具有集中报警功能和集中控制 功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必 须由起集中控制作用的控制器实现；对于水泵、风 机、电动排烟阀、挡烟垂壁等自动消防设施的总线 联动控制，可根据实际情况由其他相应的控制器实
总线隔离器的设置要求及树形设置结构
每只总线隔离器保护设备总数不应超过32个；
总线穿越防火分区时，应在穿越处设总线隔离器。
树形结构总线短路隔离器接线示意图。
总线隔离器的环形设置结构
环形结构总线短路隔离器接线示意图
设备容量负荷要求
1 任一台火灾报警控制器所连接的火灾探测器、手 动火灾报警按钮和模块等设备总数和地址总数均不应 超过3200，每一总线回路连结设备的总数不宜超过 200，且应留有不少于额定容量10％的余量。
现。
控制中心报警系统的组成
1）设置了两个及以上消防控制室； 2）设置了两个及以上集中报警系统。
控制中心系统的组成示意图
控制中心系统的组成示意图
控制中心报警系统消防控制室的设计要求
1）设置两个及以上消防控制室时，应确定一 个主消防控制室； 2）主消防控制室应能显示所有火灾报警信号 和联动控制状态信号，并应能控制重要的消防 设备； 3）各分消防控制室内的消防设备之间可互相 传输、显示状态信息，但不应互相控制；
控制器控制范围的设定
消防控制室设计要求
具有消防联动功能的火灾自动报警系统的保护对象 中，应设置消防控制室。
控制室实时监视并显示建筑消防设施、设备的运行 状态；
控制室按设计的控制逻辑、时序控制自动消防设备 的启动与停止，并接收及显示自动消防设备的运行反 馈信息；
控制室严禁通过与消防无关的电气线路和管路
火灾自动报警系统
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
火灾探测报警系统
火灾自动报警系统
消防联动控制系统
火
火 灾
灾
探
测
报
器
声
警
和 或
手
光
动 火
火灾探测报警系统是实现火灾早期探测并发出火灾报警 信号的系统，一般由火灾触发器件（火灾探测器、手动火灾 报警按钮、部分监视模块）、声和/或光警报器、火灾报警 控制器等组成。
消防联动控制系统
接收火灾报警控制器 的火灾报警信号，按预设 逻辑完成各项消防控制的 控制系统。由消防联动控 制器、消防控制室图形显 示装置、消防电气控制装 置、消防联动模块、消火 栓按钮、消防应急广播设 备、消防电话等部分或全 部设备和组件组成。
区域报警系统组成示意图
区域报警系统适用及选择要求
适用于仅需要报警，不需要联动自动 消防设备的保护对象。火灾报警控制器应 设置在有人值班的场所。
集中报警系统的组成
1）应由火灾探测器、手报警按钮、火灾声光
警报器、消防应急广播、消防专用电话、消防 控制室图形显示装置、火灾报警控制器、消防 联动控制器等组成；
火灾自动报警系统分类
1）区域报警系统； 2）集中报警系统； 3）控制中心报警系统。
区域报警系统的组成
1）应由火灾探测器、手动火灾报警按钮、火灾声 光警报器及区域火灾报警控制器等组成，这是火灾 报警系统的最小组成要求； 2）可以根据需要增加消防控制室图形显示装置和 火灾显示盘； 3）未设置消防控制室图形显示装置时，应设置火 灾报警传输设备。
正面操作距离、检修距离、值班员工作面
与消防联动有关的信号
报警和联动的关系
1、消防联动控制系统实时监视、显示并记录自动 消防设施的运行状态； 2、自喷灭火系统、消火栓系统等由各自系统设备 联锁启动，消防联动控制系统接收并显示其动作反 馈信号； 3、消防联动控制系统采用消防联动和手动控制方 式对自动消防系统采用冗余控制。
消
防
火灾报警控制器
控
制
可燃气体报警控制器
室
图
电气火灾监控器
形
显
防火门监控器
示
装
消防设备电源监控器
置
系统产品一般选择要求
1 系统产品准入制度要求 系统设备应选择符合国家有关标准规定和有关市
场准入制度的产品。 2 系统兼容性要求
系统各类设备间的接口和通讯协议兼容性应满足 GB22134-2008《火灾自动报警系统组件兼容性要求》 等国家有关标准要求。
控
报 警
灾
器
报 警
制
按
钮
器
消防 电源
传输设备
/
消防控制室图形显示装置
消防联动控制器
消
消
防
防
应
电
急
话
广
播
消防 电源
消防电气控制装置
气 体 灭 火 控 制
器
消 防 水 泵 控 制
器
防 火 卷 帘 控 制
器
防 排 烟 控 制
器
防 火 门 监 控
器
消 防 设 备 电 源 监 控
器
...
输出 模块
输入 模块
消防电动装置
消火栓 按钮
建筑消防设施远程监控中心 或消防物联网管理中心
气 体 灭 火 设
备
消 防 给 水 设
备
防 火 卷 帘 设
备
防 烟 排 烟 设
备
防 火 门 设
备
消 防 设 备 电
源
...
受控设备
其
电
他
电电动
消
动 阀
磁 阀
开 窗
…
防 设
器
施
火灾预警系统
可燃 气体 探测 报警 系统
电气 火灾 监控 系统
火灾探测报警系统
2）可选用火灾报警控制器和消防联动控制器
组合或选用火灾报警控制器（联动型）。
集中系统组成示意图
集中系统的适用及选择要求
适用于不仅需要报警，同时需要联动 自动消防设备，且只设置一台具有集中控 制功能的火灾报警控制器和消防联动控制 器的保护对象。应设置一个消防控制室。
关于集中系统控制器设置的说明
控制中心报警系统消防控制室的设计要求
4）系统共用的水泵，宜由最高级别的消防控制 室统一控制；建筑群可由就近的分消防控制室控 制，主消防控制室通过跨区联动的方式控制； 5）防排烟风机等消防设备，可根据建筑消防控 制室的管控范围划分情况，由设备就近的相应消 防控制室控制。
报警系统的功能显示
3 各功能区、子系统，应集中显示。
