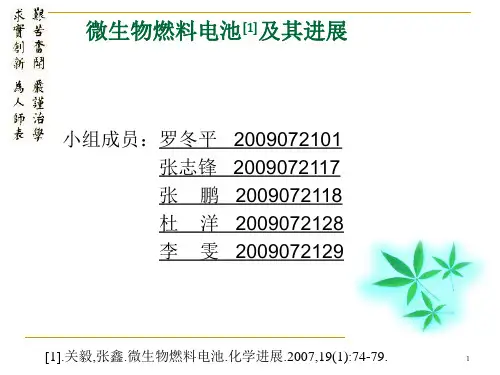

微生物燃料电池上课讲义
微生物燃料电池(MFC)
8.1 电池组成:
阳极室:
电极:碳布 介质:补充有18mM乳酸钠的M9 菌种:希瓦氏菌 MR-1
阴极室:
电极:碳布 介质:补充有50 mM K3[Fe(CN)6]的50mM KCL
质子交换膜:Nafion-117 外部电阻:2000欧姆
盐桥、纯电解液 质子交换膜:Nafion、Ultre、聚乙烯、 磺化聚丙乙烯、 聚丙胺、铂黑催化剂、MnO2、Fe3+
表1:微生物燃料电池材料
图5 具有不同代谢途径和电子传递系统的微生物
表2 MFC中使用的微生物
MFC在分别纯培养和混合培养条件下的性能比较
纯培养:
虽然这些细菌都会表现出很高的电子转移率,但是同混合培养相比,它们生长 速度缓慢,底物特异性高(主要是醋酸盐和乳酸盐),能量的转移效率相对较 低。此外,使用纯培养意味着MFC电池有被污染的持续风险。
燃料电池和微生物燃料电池的机理?燃料电池由阳极室和阴极室组由允许质子流动并限制电子流动的电解质隔开?氢气和氧气被输入到电池中?阳极上的催化剂使得氢原子释放电子产生h?氧原子在阴极吸引h?h通过电解质膜?电子通过外部导线到达阴极从而产生电流阳极
微生物燃料电池 (MICROBIAL FUEL CELL, MFC)
η = 过电位 V = 电压或电势 R = 电阻 P = 微生物燃料电池功率
Ec = 阴极的电极电位 EA = 阳极的电极电位 act = 激活 conc = 浓度
开环电路电压:
Ecell = Eemf – ηa – ηb – E △pH – Eionic – ET – Em
Eemf = 开环电路电压 ηa = 阳极过电位 ηb = 阴极过电位 E△pH = 由于阳极和阴极溶剂不同pH而导致的损失 Eionic = 运输损失 ET = 膜损失 Em = 离子损失

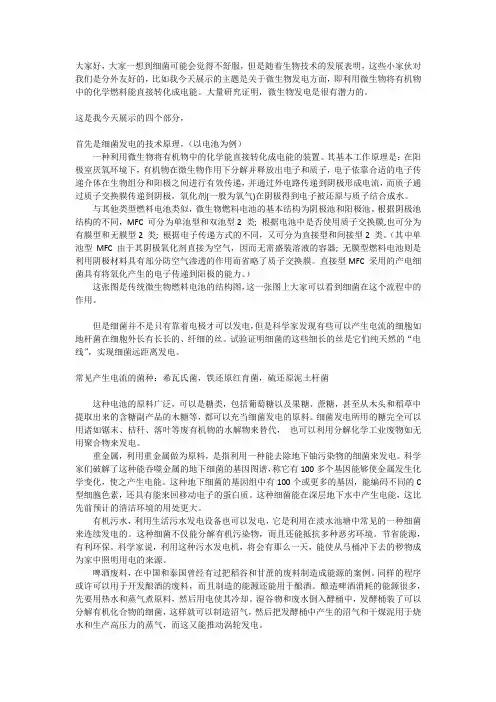

微生物燃料电池讲稿
大家好,大家一想到细菌可能会觉得不舒服,但是随着生物技术的发展表明,这些小家伙对我们是分外友好的,比如我今天展示的主题是关于微生物发电方面,即利用微生物将有机物中的化学燃料能直接转化成电能。
大量研究证明,微生物发电是很有潜力的。
这是我今天展示的四个部分,首先是细菌发电的技术原理,(以电池为例)一种利用微生物将有机物中的化学能直接转化成电能的装置。
其基本工作原理是:在阳极室厌氧环境下,有机物在微生物作用下分解并释放出电子和质子,电子依靠合适的电子传递介体在生物组分和阳极之间进行有效传递,并通过外电路传递到阴极形成电流,而质子通过质子交换膜传递到阴极,氧化剂(一般为氧气)在阴极得到电子被还原与质子结合成水。
与其他类型燃料电池类似,微生物燃料电池的基本结构为阴极池和阳极池。
根据阴极池结构的不同,MFC 可分为单池型和双池型2 类; 根据电池中是否使用质子交换膜,也可分为有膜型和无膜型2 类; 根据电子传递方式的不同,又可分为直接型和间接型2 类。
(其中单池型MFC 由于其阴极氧化剂直接为空气,因而无需盛装溶液的容器; 无膜型燃料电池则是利用阴极材料具有部分防空气渗透的作用而省略了质子交换膜。
直接型MFC 采用的产电细菌具有将氧化产生的电子传递到阳极的能力。
)这张图是传统微生物燃料电池的结构图,这一张图上大家可以看到细菌在这个流程中的作用。
但是细菌并不是只有靠着电极才可以发电,但是科学家发现有些可以产生电流的细胞如地杆菌在细胞外长有长长的、纤细的丝。
试验证明细菌的这些细长的丝是它们纯天然的“电线”,实现细菌远距离发电。
常见产生电流的菌种:希瓦氏菌,铁还原红育菌,硫还原泥土杆菌这种电池的原料广泛,可以是糖类,包括葡萄糖以及果糖、蔗糖,甚至从木头和稻草中提取出来的含糖副产品的木糖等,都可以充当细菌发电的原料。
细菌发电所用的糖完全可以用诸如锯末、桔秆、落叶等废有机物的水解物来替代,也可以利用分解化学工业废物如无用聚合物来发电。
微生物燃料电池讲义
9
微生物燃料电池的有效电子传递介体,应该具 备以下特性: (1)介体的氧化态易于穿透细胞膜到达细胞内 部的还原组分; (2)其氧化还原式量电位要与被催化体系的电 位匹配; (3)其氧化态不干扰其它的代谢过程; (4)其还原态应易于传过细胞膜而脱离细胞; (5)其氧化态必需是化学稳定的、可溶的,并 且在细胞和电极表面均不发生吸附; (6)其在电极上的氧化还原反应速率非常快、 且有很好的可逆性。
24
电池性能制约因素:
(1)动力学因素,阳极和阴极反应活化能的因素; (2)内阻的因素,主要来自电解液的离子阻力,电极与 接触物质产生的电阻,以及PEM所产生的内电阻; (3)传递因素,反应物到微生物活性位的传质阻力和 阴极区电子最终受体的扩散。
25
微生物燃料电池的应用 一、废水处理
26
Thanks your !
6
MFC的优点:
与常规燃料电池相比 ,MFC以微生物代替昂贵的化学 催化剂 ,因而具有更多优点: (1)燃料来源广泛 ,尤其可利用有机废水等废弃物; (2)反应条件温和 ,常温常压下即可运行; (3) 环境友好 ,所产 生的物质主要是CO2和H2O,无酸、 碱、重金属等污染物产生,无需对其产物做任何后处理; (4)因能量转化过程无燃烧步骤 ,故理论转化效率较高。
1.对材料的改性
Zeikus[3]报道了用石墨阳极固定微生物来增加电流密度, 然 后用AQDS、NQ、Mn2+、Ni2+、Fe3O4、Ni2+来改性石墨作 为阳极,结果表明,这些改性阳极产生的电流功率是平板石墨 的115~212倍。 Zhang[4]报道了在石墨中加入聚四氟乙烯( PTFE) 作为MFC 的阳极,研究表明,PTFE 的含量影响了MFC的电流产生,质量 分数为30%的PTFE可以获得的最大功率为760 mW/ m2。
微生物燃料电池之原理PPT文档79页
