测量系统分析MSA及Minitab运用案例解析
(4).简略法： a. 简略法的要求： i.选择能够代表整个过程范围的5个部品。 ii.选择2个测量人员。 iii.每人测量每个部品一次。 b. 简略法特点： i.可以识别测量系统总误差。 ii.无法区分测量人员误差和测仪器误差。
(5).实时法：(分析自动测量系统的方法) a. 实时法的要求： i.选择能够代表整个过程范围的10个部品。 ii.只有一名操作人员。 iii.重复测量每个部品2-10次。 b. 实时法的特点： 可以确定自动测量系统的重复性误差。
测量人员误差
准确性 线性 稳定性 重复性
测量系统分析目的是确认总误差，测量系统中测量人员误差和测仪器误差 的大小，并对测量系统的适用性作出判断。
测量人 员误差
测量人 员和被 测量对 象交互 作用误 差
第三节：测量系统分析
一、MSA方法：
1.MSA分两类(根据测量对象的性质)：
(1).连续数据MSA﹒连续数据：如质量、长度、时间、高度、温度等﹒ (2).离散数据MSA﹒离散数据：“合格”、“不合格”、“通”、“止”。
. （5）.分析数据（另述）
第四节：连续数据测量系统分析
﹝例1﹞：某公司需评价某一测量系统，选择评价的量具是卡尺，质量工程师决定选用10个能反映过程变差的零件 并从检验人员随机抽出三名操作者来检验。
一、确认测量数据类别：连续数据 二、确定误差来源：被测量部品、评价人、测量工具可能在测量人员和被测量部品交互作用的影
判斷: 此測量系統可以接受 此測量系統不可接受 DATE:
系数K3:
n=2时, K3=3.65 ; n=5时, K3=2.08 ; n=8时, K3=1.74 ;
n=3时, K3=2.70 ; n=6时, K3=1.93 ; n=9时, K3=1.67 ;
测量系统分析在MINITAB中的运用例
极差图-非层叠
极差图-层叠Biblioteka 重庆泰利福汽车零部件有限公司
Chongqing Teleflex Automotive Parts Co.,Ltd.
● 在包括平均极差和控制限的标准的极差图上画出了由每个评 价人对每个零件测量的多个读数范围。从画在图中得出的数据分 析可以得出很多有用的解释。如果所有的极差都受控，则所有评 价人的工作状态是相同的，可以认为每人重复测量的重复性是一 致的。 ● 如果一个评价人不受控，说明他的方法与其他人不同。如果 所有评价人都不受控，则测量系统对评价人的技术很敏感，需要 改善以获得有用的数据。 ● 极差图可以帮助我们确定：与重复性相关的统计控制，测量 过程中评价人之间对每个零件的一致性。 ● 以上图形的评审显示评价人之间变异性是不同的，应分析并 消除其影响。
重庆泰利福汽车零部件有限公司
Chongqing Teleflex Automotive Parts Co.,Ltd.
● 与极差法不同，它可以将测量系统的变差分成两个部分： 重复性 再现性
● 不能确定他们两者之间的交互作用。
重庆泰利福汽车零部件有限公司
Chongqing Teleflex Automotive Parts Co.,Ltd.
均值-极差（X-R）法是确定测量系统的重复性和再现性的数学方法，主 要步骤如下： 1 选择3个测量人（A,B,C）和10个测量样品(典型)。
4 结果分析
重庆泰利福汽车零部件有限公司
Chongqing Teleflex Automotive Parts Co.,Ltd.
评价人/ 试验#
A
1
2
3
均值
极差
B
1
2
3
MSA测量系统分析之Minitab中文应用案例(步骤清晰实用)精选全文
应多数值在控 制限外
在控制限外表示过程实际 的变差大，同时表明测量 能力高。
均值
部件对比图：可显示在研究过程中所测量的并按部件排列的所有测量结果。测量结果用 点表示，平均值用带十字标的圆形符号表示。 判断：1.每个部件的多个测量值应紧靠在一起，表示测量的重复再现性的变差 小。
2.各平均值之间的差别应明显，这样可以清楚地看出各部件之间的差别。 例：图中的7#、10#重复测量的精确度较其他点要差，如果测量系统的R&R偏大时，可 以对7#、10#进行分析。
所有点落在管理界限内 －>良好
大部分点落在管理界限外 －>主变动原因：部品变动
－>良好
－>测量值随部品的变动 －>测量值随OP的变动
－>对于部品10，OP有较大分歧；
M--测量系统分析： 离散型案例（名目型）：gage名目.Mtw
背景：3名测定者对30部品反复2次TEST
检查者1需要再教育； 检查者3需要追加训练； (反复性)
（2）.在量具信息与选项栏分别填入相关资料与信息。
填入相关 资料
注：其他选项若无要求，选择 默认项，不做改动。
一般为6 倍标准差
零件公差 规格
4.5、结果生成：数据表与图表
图表分析表
数据会话表
5.结果分析： （1）图表分析
变异分量条形图：展示了会话窗口中的计算结果，此图显示整个散布中R&R 占的比重是否充分小。 判断：量具R&R，重复（Repeat）, 再现性（Reprod）越小越好。
A—假设测定：案例：2sample-t.MTW (2)： 2-sample t（单样本）
① 正态性验证：
<统计－基本统计－ 正态性检验 ： >
MSA之minitab操作步骤

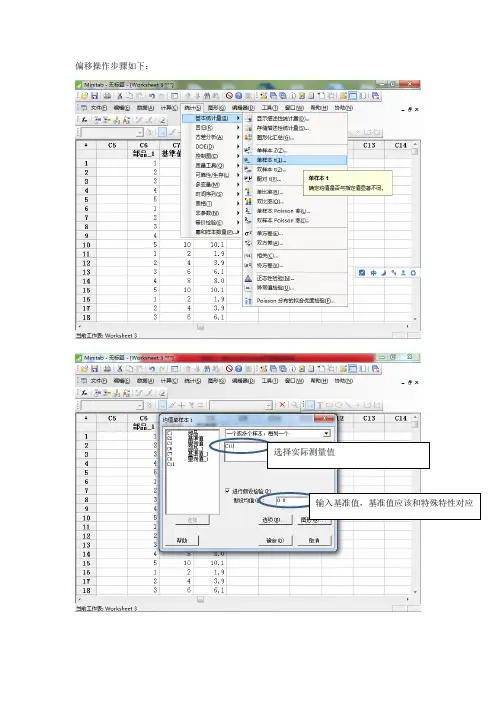

偏移操作步骤如下：选择实际测量值输入基准值，基准值应该和特殊特性对应按照此案例把数据输入至minitab1.第一列输入需要研究线性的产品编号（如需要研究几个尺寸，分别对其进行编号；如果只研究一个尺寸，需要把规格上下限包含）2.第二列输入每个尺寸（规格）的基准值（真值）3.第三列输入对每个尺寸的实测值4.AIAG手册建议重复测量12次把第一次分析的S值拷贝到过程变异栏位1.线性百分比小于5%可以接收，否则不接受。
2.偏移=0线应包含在95%置信区间内。
同时满足以上两个条件，说明线性能够接受。
具体见AIAG之MSA手册P192,196稳定性分析步骤：按照固定频次（如每天）同一人使用同一量具测量同一特性3-5次，按照此方法把测量数据输入minitab，以下就以一次测量5个数据为范例进行分析：依据一天连续测量数据（一般为4-5个）*25，建议为100-125个数据输入CTQ的规格中心值或者标准块的基准值（要接近CTQ的中心值）输入产品标准差的3-10分之一此数据的小数点位数应和量具精度对应（如卡尺只能出现两位小数；千分尺出现3位）此小数点位数应与量具最小精度对应应与前面设置连续抽样的数量对应GRR之minitab操作步骤解析：不能出现红点，出现红点说明违反判读规则；由此反馈出量具的稳定性是不够的。
反之，未出现红点，说明量具稳定性具备。
以上判读规则均适合平均数和极差控制图（先判极差控制图，再判均值图）C1列回合指重复次数（一般为重复三次）C2列花生编号指产品编号（一般选择10个样本，这十个样本必须覆盖控制上下限之数据）C3测试者指测试人员（一般选择三个，此三人为测试同一CTQ人员；如：成品检验、出货检验、实验室人员，不能选择测试CTQ无关人员）C4列按照实际测量数值输入（此输入人员为MSA计划人员）；选择测试样本应该随机选择，不能让测试人员有记忆（盲测）；可重复测量选择交叉不可重复测量（破坏性测量）选择嵌套方差分析可识别人员和量具之间的交互作用。
MINITAB测量系统分析MSA
交叉式数据分析-均值极差法
打开Minitab,从菜单选择File>Open Worksheet,打开工作表GAGEAIAG.MTW 从菜单选择Stat>Quality Tools>Gage Study>Gage R&R Study(Crossed)
交叉式数据分析-均值极差法
包含测量对象名称或编号的列
包含操作者名称或编号的数据列
包含测量值的列
选择均值极差法
交叉式数据分析-均值极差法
过程公差处输入8
交叉式数据分析-均值极差法
结果分析:
量具分辨率(Number of Distinct Categories)反映了测量系统能够 区分的过程数据的分组数.当该值大于5时,可接受.当小于2的时候, 测量系统将无法区分部件. VarComp:显示方差构成来源 %Contribution:显示每个方差项占总变差的百分比 StdDev:每个方差项的标准偏差 StudyVar:标准偏差*6,用于分析过程变差时使用 %Study Var:每个方差项的百分比
测量重复性和再现性研究
Gage R&R Study可对交叉式数据 (crossed)和嵌套式数据(nested)进行精确 性分析.
在Minitab如何组织这两种数据的?
数据组织方式的差异
交叉式数据 嵌套式数据
相同
不同
交叉式数据分析
交叉式数据分析分为均值极差法(Xbar-R)和方 差法(ANOVA)分析 均值极差法不考虑操作者与测量对象之间的交 互作用 均值极差法将总测量变差分为三类:部件-部件, 重复性和再现性 方差法将总测量变差分为四类:部件-部件,重复 性,操作者,操作者-部件交互作用
MSA用Mintab进行测量系统分析的操作指南
量具 R&R 研究 - 方差分析法
11、形成MINITAB分析数据输出如下
测量数据 的量具 R&R
量具名称: 研究日期: 报表人: 公差: 其他:
游标卡尺 2013.2.25 肖爱娟 0.01mm
包含交互作用的双因子方差分析表
来源 部件 操作员 部件 * 操作员 重复性 合计
自由度
SS
MS
9 0.0094489 0.0010499
，
如下图：
7、选择量具研究(量具R&R研究（交叉）(G))后，出现“对话框” 在下图输 入所示信息
选择部件号栏
选择操作员栏
选择Xbar和R(x)
选择测量数据值栏
8、点击”量具信息” ，在出现的对话框中输入下图所示信息
输入量具名称
输入日期
输入制作者姓 名 输入量具的分辨 率
9、信息输入完后，点击 “确认” 后，再点击“选项” 键，在出现的对话框输 入下图所示信息
研究变异 %研究变
%公差
(6 * SD) 异 (%SV) (SV/Toler)
0.0179267 26.77
11.95
0.0177735 26.54
11.85
0.0023388
3.49
1.56
0.0023388
3.49
1.56
0.0645322 96.35
43.02
0.0669759 100.00
44.65
6.19
6.2
6.2
6.2
6.2
6.17
6.19
6.18
6.19
6.19
6.19
2、将数据复制到Mintable工作表中，如下图
1.minitab之MSA分析实例
