关于电动车充电器应该知道的几大知识

关于电动车充电器应该知道的几大知识

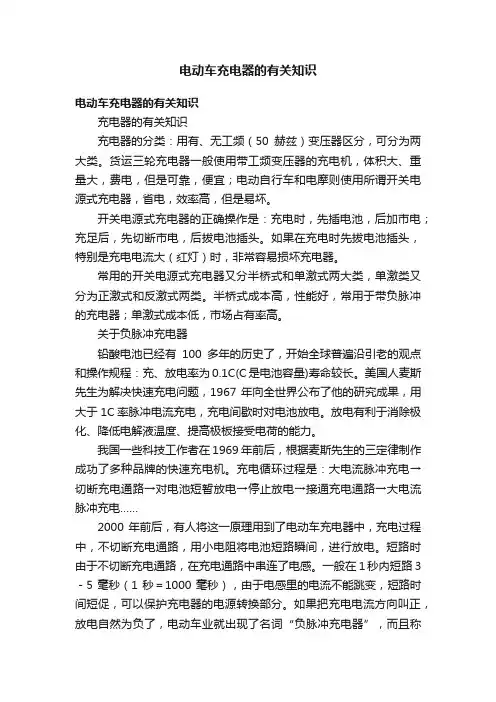

一、电动车充电器简介：
电动车充电器是指专门为电动自行车的电瓶配置的一个充电设备！充电器的分类：用有、无工频变压器区分，可分为两大类。

常用的开关电源式充电器又分半桥式和单激式两大类，单激类又分为正激式和反激式两类。

二、如何选择电动车充电器：
对于电动车充电问题，目前最使电动车用户感到头痛的几大问题为：“续航里程明显缩短”“充电时易起火爆炸”“充电器故障率居高不下”等。

高标科技建议消费者在选购电动车充电器的时候，一定要选择品牌名气大、口碑好、市场占有率高的产品，市场上不少劣质的充电器非常容易产生过充、欠充、失水、硫化等现象，对消费者的人身和财产安全是非常大的隐患。

这些产品在功能设计上实在欠缺太多，选择那些大品牌的充电器产品的理由是，这些高品质的产品都设计了很多充电保护功能，比如：正负脉冲充电技术、智能定时保护功能、温度自动补偿功能、电网瞬间冲击保护、超强防潮防腐蚀性、限压充电预防失水、过流防护电池极化、过载保护杜绝故障、矩形脉冲延长寿命、横流充电续航更久等，这样就大大增加了充电的安全与效率。

消费者在购买了大品牌的充电器后依然不能放松警惕，在日常生活中要经常对电动车充电器进行检查，并且也要市场注意检查电动车电池，很多时候电池的老化问题也会给人车带来安全问题。

使用过程中把握好电动车电池充电的时间，养成良好的充电习惯。

三、电动车充电器工作原理：
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个：
第一是把高压脉冲降压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流
（200－300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。

此电压一路经R18,
强迫Q2导通，
D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段。

当电池电压上升到44.2V左右时,充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。

当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。

同时7脚输出高电压，此电压一路使Q3导通，D10点亮。

另一路经D8，W1到达反馈电路，使电压降低。

充电器进入涓流充电阶段。

1－2小时后充电结束。

四、电动车充电器常见的故障：
1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不下降。

给电容放电后，将启动电阻换掉即可。

启动电阻在电源输入部分，阻值150K，功率2W。

2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压慢慢下降，将电路板全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即可，
3：闪灯：先将电路板补焊一遍，再次试机，如果还是闪灯，请检查输出端取样电阻。

0.1欧。

3W功率。

接在输出线的负极端，将此电阻换新即可。

4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机，如果还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431基准稳压器，再次试机。

5：吱吱叫，发热，充电不足:通电测量大电容电压，只要低于300V，一般电容失效，更换即可。

6：严重发热，请将风扇换新即可。

7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF电容换新试机即可。

8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机。

9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线，全部换新，补焊线路板试机。

10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部
换新，试机。

11：通电无输出，通电试机，大电容2端有300V电压，且慢慢下降，首先检测输出端大二极管击穿没有，补焊，再次试机。

12：通电亮2个红灯:通电试机，空载电压是否正常，然后将358或324换新试机。

13：通电无输出，能正常启动，指示灯正常，先将输出线换新，对于有继电器的充电器直接短路继电器试机。

14：通电闪灯，请补焊变压器各引脚，然后试机，如果依旧，请检查431、光电耦合器、输出部分各二极管是否短路，变压器磁芯是否松动，电源输入部分10欧小电阻是否开路，或代换3842再次试机。

15：充电不转灯，先用测试仪检测各项数据，一般充新电池电压不高于59.5，充半年左右电池不高于58.8，为正常，高于此电压可能不转灯。

16：输出电压低：补焊线路板。

试机，然后将输入输出大电容换新再次试机17：输出低，发烫，如果输出电压低于40多V，且功率管，变压器发烫，一般为变压器有问题，
18：启动困难，有时候能起到有时候不能启动，补焊线路板，后试机，如果依旧请将输入部分小电容换新再次试机。

19：烧3842,3842换新后试机插电听到一声喀的一声响，这是测量大电容2端电压300V慢慢将，说明3842 又击穿了，先补焊线路板，检查变压器引脚是否松动或者引线是否断开，输出部分大二极管是否开路，线路板是否断裂。

20：以上故障适合于市场上大部分单管电路充电器常见故障，操作过程中可随时咨询技术人员。

二、电动车充电器原理：
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个：
第一是把高压脉冲降压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流
（200－300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。

此电压一路经R18,强迫Q2导通，
D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段。

当电池电压上升到44.2V左右时,充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。

当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。

同时7脚输出高电压，此电压一路使Q3导通，D10点亮。

另一路经D8，W1到达反馈电路，使电压降低。

充电器进入涓流充电阶段。

1－2小时后充电结束。
