建筑装饰工程制图统一标准
建筑制图统一标准
制图标准的推广与培训
制图标准的推广应通过各种渠道进行，如专业 机构、学术组织、行业协会等，以提高标准的 知名度和影响力。
制图标准的培训应针对不同层次的需求进行， 如针对学生、新入职场人员、资深设计师等不 同人群，以提高标准的普及率和应用水平。
建筑制图统一标准
目录
• 概述 • 制图基础 • 投影法与视图配置 • 图样画法 • 制图标准的应用与实施
01
CATALOGUE
概述
标准定义
定义
建筑制图统一标准是规定建筑图纸绘 制、阅读、使用、管理的一套规范和 标准。
目的
确保建筑图纸的准确性和一致性，促 进建筑行业的交流和合作。
标准目的
统一建筑图纸的表达方式
定。
03
CATALOGUE
投影法与视图配置
投影法分类
正投影法
01
根据投影线与投影面垂直或平行，将三维物体投影到二维平面
上。特点是投影线不交叉，易于理解。
斜投影法
02
投影线与投影面形成一定角度，常用于表现物体的侧面和斜面
。
中心投影法
03
投影线汇聚于一点，常用于绘制透视图。
视图配置与名称
主视图
俯视图
图纸幅面
根据图纸的尺寸和比例，将图纸分为A0、A1、A2、A3、A4等不 同规格，以满足不同工程需求。
图纸尺寸
每种规格的图纸都有标准的尺寸，如A0图纸尺寸为841mm x 1189mm，A1图纸尺寸为594mm x 841mm等。
图纸比例
图纸上的图形与实物之间的比例关系，常见的比例有1:1、1:2、 1:5、1:10等，根据实际需要选择合适的比例。
《房屋建筑制图统一标准》
《房屋建筑制图统一标准》房屋建筑制图是建筑设计的重要环节，它不仅是建筑师和工程师沟通交流的工具，更是建筑施工的指导和依据。
因此，建筑制图的统一标准显得尤为重要。
统一的标准能够提高建筑设计的效率，减少误差，保障建筑质量，促进建筑行业的发展。
本文将就房屋建筑制图的统一标准进行探讨，旨在为建筑行业的从业者提供参考和借鉴。
首先，房屋建筑制图的统一标准应该包括图纸规格、图样符号、文字说明等方面的统一。
图纸规格的统一可以减少图纸的混乱，方便存档和查阅；图样符号的统一可以减少歧义，提高图纸的可读性；文字说明的统一可以减少误解，准确传达设计意图。
因此，建立统一的图纸规格、图样符号和文字说明是房屋建筑制图统一标准的重要内容。
其次，房屋建筑制图的统一标准还应包括图纸内容的统一。
建筑制图应包括平面图、立面图、剖面图、结构图、设备图等内容，这些内容应该按照统一的标准进行绘制，包括图纸比例、图样符号、文字说明等方面的统一。
只有这样，才能保证建筑制图的准确性和一致性，避免因图纸不统一而导致的施工问题和纠纷。
此外，房屋建筑制图的统一标准还应包括图纸审查的统一。
图纸审查是建筑设计的重要环节，它能够发现设计中的问题和不足，保障建筑质量。
因此，建立统一的图纸审查标准，明确审查的程序、内容和标准，对于提高图纸审查的效率和质量具有重要意义。
最后，房屋建筑制图的统一标准还应包括图纸管理的统一。
图纸管理是建筑设计的重要环节，它能够保证图纸的完整性和安全性，方便存档和查阅。
因此，建立统一的图纸管理标准，包括图纸的编号、存档、查阅等方面的统一，对于提高图纸管理的效率和质量具有重要意义。
综上所述，房屋建筑制图的统一标准对于建筑行业的发展具有重要意义。
建立统一的图纸规格、图样符号、文字说明、图纸内容、图纸审查和图纸管理标准，能够提高建筑设计的效率，减少误差，保障建筑质量，促进建筑行业的发展。
因此，建筑行业的从业者应该重视房屋建筑制图的统一标准，不断完善和提高建筑制图的质量，为建筑行业的发展做出贡献。
建筑制图统一标准
建筑制图统一标准建筑制图是建筑设计的重要环节，它直接关系到建筑施工的质量和效率。
为了确保建筑制图的准确性和统一标准，我们需要遵循一系列的规范和标准。
本文将就建筑制图的统一标准进行探讨和总结，旨在提高建筑制图的质量和规范性。
首先，建筑制图的统一标准应当遵循国家相关规定和标准。
在我国，建筑制图的编制需要符合国家标准《建筑制图规范》（GB 50300-2013）的要求。
这一标准对于建筑制图的图样、图纸、符号、尺寸、注释等方面都有详细的规定，确保了建筑制图的统一标准和规范性。
其次，建筑制图的统一标准还需要考虑到行业的实际情况和发展趋势。
随着建筑行业的不断发展和技术的进步，建筑制图的内容和形式也在不断更新和完善。
因此，建筑制图的统一标准应当及时调整和更新，以适应行业的发展需求。
在建筑制图的统一标准中，应当注重图纸的规范化和统一化。
建筑制图的图纸应当按照国家标准的要求，统一使用A4、A3等规格的图纸，确保图纸的统一尺寸和格式。
同时，建筑制图的图纸应当包含必要的图框、标注、图例等内容，以便施工人员和监理人员能够清晰地理解和使用。
另外，建筑制图的统一标准还需要注重图样和符号的规范化。
建筑制图中的图样和符号是沟通设计意图和施工要求的重要手段，因此它们的规范化和统一化至关重要。
建筑制图中的图样和符号应当按照国家标准的要求，统一使用规范的符号和图样，以确保设计意图的准确传达和施工要求的清晰表达。
最后，建筑制图的统一标准还需要注重注释和说明的规范化。
建筑制图中的注释和说明是对设计意图和施工要求的补充和解释，它们应当清晰、准确地表达设计师的意图和要求。
因此，在建筑制图中，应当规范使用统一的注释和说明格式，避免歧义和误解。
综上所述，建筑制图的统一标准是建筑设计和施工的重要保障，它关系到建筑质量和工程效率。
因此，我们应当严格遵守国家标准和规范，注重行业的实际情况和发展趋势，规范图纸、图样、符号和注释的内容和格式，确保建筑制图的统一标准和规范性。
筑专业施工图制图统一标准
统一字型设置。
添加标题
标注横成行，竖成列。
添加标题
图面饱满，不空洞。
添加标题
图面整洁美观，不花哨。
图幅及图名 2.1 同一工程项目，单专业所用图幅，除目录、总图外，原则不应多于两种。图幅格式采用A1（841mm×594mm)或A1加长（按长边1/4模数加长尺寸、不可随意加长,不得超过A1+1/2），A2图幅一般情况仅允许在单层200㎡以下建（构）筑物项目及变更附图使用。A3图幅未经允许不得在项目中采用。A4仅变更单采用。 特殊工程项目，无法保证采用上述标准图幅的情况下，必须经总工办批准方可采用多种图幅图面。
2.3.2 综变变更把 综变字第1-1号 修改为 综变字第1-建（结、水、暖、电） -1号
注： 建变第 1 - 1 号 建变号 楼号
注： 综变第 1 - 建- 1 号 综变号 专业 楼号
2.3.3 变更附图要求
01
说明：根据图框比例调整标注比例,细部尺寸标注可比图框比例缩小70%。（举例：1:100图中细部尺寸比例可以为1:70）
4.字体及样式 4.1 字体高度：选用3.5，5，7，10mm
4.2 标注样式与字体对照表
注：天正基本设定中，圆圈文字为旧圆圈样式
主楼轴号 （可不带楼号)
设计说明 采用最新版施工图说明（详见cad版本） 2楼号较多，较复杂的工程应编制阅图说明，说明轴号的编制方法，平面的镜像关系，单元的拼接形式。(一般工程轴号不加楼号)
建筑专业制图标准2017
2017.11
汇报人姓名
CONTENTS 目录
目录
单击添加标题
Add a title
02
单击添加标题
Add a title
房屋建筑室内装饰装修制图标准
房屋建筑室内装饰装修制图标准
房屋建筑室内装饰装修制图标准是建筑装修领域中重要的一项技
术要求。
正确准确地绘制建筑室内装饰装修制图，不仅必须遵循某些
基本原则，而且还要符合规定的标准。
下面，我们将重点介绍房屋建
筑室内装饰装修制图标准。
首先，在比例尺上，室内装饰装修制图的比例尺取决于室内装饰
装修工程的规模和复杂程度，一般以1:50-1:200为宜。
其次，在尺寸上，一份室内装饰装修制图的尺寸应符合室内装饰装修制图的尺寸限制，尽量控制在A1纸（841×1189）以内，以便打印和复印。
再者，
在图纸要求方面，应根据室内装饰装修制图需要，按上图底图、大概图、地上管线图和地下管线图绘制室内装饰装修制图；施工图要求细致，具体的细部图象要与所划定的尺寸和标准一致，不存在错位现象；绘制图形时，要选择正确的符号来表示不同的结构；最后，在文字和
标注要求上，应全面准确地标明材料、型号、品牌、尺寸等工程实施
要求，并且在文字和标注内容上有规范和统一的要求。
综上所述，房屋建筑室内装饰装修制图标准表明，正确准确绘制
室内装饰装修制图，不仅要符合某些基本要求，同时也必须满足规定
的标准，才能达到室内装饰装修既质量又艺术的标准。
因此，施工方
在施工过程中一定要把握这些要求及标准，才能满足室内装饰装修的
最佳效果。

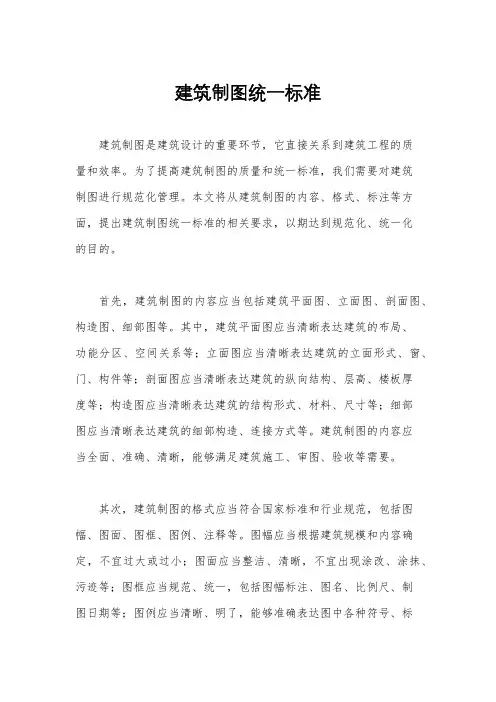

建筑制图统一标准
建筑制图统一标准建筑制图是建筑设计的重要环节，它直接关系到建筑工程的质量和效率。
为了提高建筑制图的质量和统一标准，我们需要对建筑制图进行规范化管理。
本文将从建筑制图的内容、格式、标注等方面，提出建筑制图统一标准的相关要求，以期达到规范化、统一化的目的。
首先，建筑制图的内容应当包括建筑平面图、立面图、剖面图、构造图、细部图等。
其中，建筑平面图应当清晰表达建筑的布局、功能分区、空间关系等；立面图应当清晰表达建筑的立面形式、窗、门、构件等；剖面图应当清晰表达建筑的纵向结构、层高、楼板厚度等；构造图应当清晰表达建筑的结构形式、材料、尺寸等；细部图应当清晰表达建筑的细部构造、连接方式等。
建筑制图的内容应当全面、准确、清晰，能够满足建筑施工、审图、验收等需要。
其次，建筑制图的格式应当符合国家标准和行业规范，包括图幅、图面、图框、图例、注释等。
图幅应当根据建筑规模和内容确定，不宜过大或过小；图面应当整洁、清晰，不宜出现涂改、涂抹、污迹等；图框应当规范、统一，包括图幅标注、图名、比例尺、制图日期等；图例应当清晰、明了，能够准确表达图中各种符号、标注的含义；注释应当简洁、明了，能够准确表达建筑的特殊要求、技术要点等。
建筑制图的格式应当规范、统一，便于审查、交流、归档等。
最后，建筑制图的标注应当准确、规范，包括尺寸标注、文字标注、符号标注等。
尺寸标注应当准确、清晰，符合建筑尺寸的测量要求；文字标注应当简洁、明了，能够准确表达建筑的名称、功能、材料、尺寸等；符号标注应当规范、统一，符合国家标准和行业规范。
建筑制图的标注应当准确、规范，能够满足建筑施工、审图、验收等需要。
综上所述，建筑制图统一标准对于提高建筑制图的质量和效率具有重要意义。
我们应当严格按照建筑制图统一标准的要求进行制图，不断提高制图质量和规范化水平，为建筑工程的设计、施工、管理提供可靠的制图支持。
希望全行业能够共同遵守建筑制图统一标准，共同推动建筑制图工作的规范化、统一化发展。
房屋建筑制图统一标准-GB
剖面图与断面图
定义
剖面图是通过剖切物体的一部分 来展示内部结构的方法；断面图 则是展示物体某一截面的形态。
特点
剖面图和断面图能够清晰地展示 物体的内部结构和截面形状，是 房屋建筑制图中重要的表达手段。
应用
在房屋建筑制图中，剖面图和断 面图常用于表示房屋的内部结构、 材料和连接方式等，有助于施工 和理解的准确性。
它规定了房屋建筑图纸的幅面尺寸、 格式、线型、符号、图例、文字说明 等一整套表示方法和制图标准。
标准目的
统一全国的房屋建筑制图标准，保证图纸的准确性和一致性，促进建筑行业的交 流和发展。
通过规范制图标准，提高图纸的可读性和可理解性，方便各专业技术人员进行沟 通和协作。
标准适用范围
01
该标准适用于房屋建筑的规划、设计、施工、 管理及教育等领域。
索引图
通过索引图展示房屋建筑各个部位或节点的位置关系，便于施工过程中的定位和组织。
05
建筑构配件图样画法
建筑平面图
定义
建筑平面图是表示建筑物平面布置和构造关系的水平视图，包括底 层平面图、标准层平面图、顶层平面图等。
内容
建筑平面图应包括建筑物的平面布置、尺寸标注、标高、轴线、门 窗位置、墙身厚度等内容。
等内容。
03
绘制要求
建筑剖面图应按照GB/T 50001-2017《房屋建筑制图统一标准》的规
定绘制，线条粗细、字体大小、标注方式等应符合规范。
建筑详图与索引图
定义
建筑详图是表示建筑物某一部位或构件的详细构造和尺寸关系的视图，索引图则是用于索引详图的图纸。
内容
建筑详图应包括被索引部位的详细构造、尺寸标注、材料和工艺要求等内容，索引图则应包括被索引详图的编号、位 置和内容等信息。
建筑装饰工程制图统一标准
建筑装饰工程制图统一标准前言建筑装饰行业作为后从建筑行业划分出来的一个新兴行业，目前在我国还尚未出台统一的行业规范，因此很多时候业内一直在参照着建筑行业的制图标准和规范，但在试用过程中，我们也发现了其中因两个行业的不同特征而带来的诸多不便，各大装饰公司也都在尝试着在以建筑制图规范为蓝本的基础上加以研究、改进和变通，以寻求更加适应行业及市场需求的、更加适用于各自企业需要的、能够将本企业内部的设计图纸加以统一的装饰制图规范。
为了使建筑装饰设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，同时也为了能够更好的规范和统一我院学生，作为一名装饰设计的初学者，从起步之初就能养成一系列的良好的制图习惯，能够运用现行装饰行业普遍适用的制图标准完成学习阶段的设计图纸，故而我们根据建筑行业国家制图规范、装饰行业各公司普遍适用标准、现行装饰行业制图习惯以及教师多年来的装饰行业一线工作经验的总结，形成了我们这份《辽宁美术职业学院环境艺术系建筑装饰制图统一标准》，希望能帮助我们的学生更好的规范设计制图的全过程，以便更好的适应就业的需求。
基本要求一、图纸幅面规格1、图纸幅面及图框尺寸（单位：mm）CAD常用图框形式：（A0～A3横、纵式标题栏）工程制图可用图框形式：注：若有需要时，图纸也可立式使用，以右侧为底边，标题栏位置不变。
（图纸竖着看，标题栏横着看）2、图纸的短边一般不应加长，长边可加长，且加长的长度应为长边1/8的整倍数。
如因特殊情况，一套图纸中有少量图纸需短边加长，加长的七、定位轴线1、定位轴线应用细点划线绘制2、定位轴线一般应编号，编号应注写在轴线端部的圆内。
圆应用细实线绘制，直径为8mm。
定位轴线的圆心，应在定位轴线的延长线上或延长线的折线上。
3、平面图上定位轴线的编号，宜标注在图样的下方与左侧。
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
GB50001-房屋建筑制图统一标准
第十一部分 计算机制图文件
工程图纸旳编号
第十一部分 计算机制图文件
• 计算机制图文件旳命名
第十一部分 计算机制图文件
协同设计与计算机制图文件
• 1 采用协同设计方式，应根据工程旳性质、规模、复杂程 度和专业需要，合理、有序地组织计算机制图文件，并据 此拟定设计团队组员旳任务分工；
• 2 采用协同设计方式组织计算机制图文件，应以降低或防 止设计内容旳反复创建和编辑为原则，条件许可时，宜使 用计算机制图文件参照方式；
假想轮廓线，用地红线
折断线
不需画全旳断开界线
注意
第四部分 字体
字高
长仿宋字高宽关系
拉丁字母、阿拉伯数字与罗马数字旳书写规则
字高不应不大于2.5mm。 宜采用单线简体或ROMAN字体。
需要注意旳
如
四分之三 百分之二十五 一比二十
应写成
3/4
25%
1:20
第五部分 百分比
百分比旳注写
常用百分比
第三部分 图线
线宽组
线型宽度
图框线、标题栏线旳宽度
第三部分 图线
线型
第三部分 图线
线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切旳主要建筑构造轮廓线 2）建筑立面图旳外轮廓线 3）平、立、剖面旳剖切符号
第三部分 图线
第三部分 图线
线型
实线－中实线（如1.0）
1）平、剖面图中被剖切旳次要建筑构造轮廓线 2）建筑平、立、剖面图中建筑构配Байду номын сангаас旳轮廓线
（单位：毫米）
图纸幅面及 图框尺寸
加长特殊图纸幅面
• 图纸旳短边尺寸不应加长，A0～A3幅面长 边尺寸可加长
最新房屋建筑制图统一标准_gb50001-
第三部分 图线
第三部分 图线
线型
实线－细实线（如0.5）
细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
第三部分 图线
线型
虚线
1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
二层平面图 首层平面图
第三部分 图线
线型
单点长划线
中心线、对称线、定位轴线
双点长划线
本标准适用的制图方式有： 1 计算机制图； 2 手工制图。
适用的各专业的工程制图：
1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 原有建筑物、构筑物和总平面的实测图； 3 通用设计图、标准设计图。
房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二部分 图纸
图纸规格
A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297
剖切符号
1）位置线及方向线 2）编号 4）转折符号
第六部分 符号
索引符号
1）形式 2）编号 3）索引剖面详图
详图符号
第六部分 符号
引出线
1）引出线 2）共用引出线 3）多层引出线
第六部分 符号
对称符号 连接符号 指北针 变更云线
第七部分 轴线
轴线位置
结构（墙、柱）中线
第八部分 图例
材料图例
房屋建筑制图统一标准 _GB50001-2010
第一部分 总则
制图标准的目的是什么 为了统一房屋建筑制图规则，保证制图质量，提 高制图效率，做到图面清晰、简明，符合设计、 施工、存档的要求，适应工程建设的需要。
制图标准是房屋建筑制图的基本规定，适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
建筑制图规范
▪ 一、 制图标准总则
▪ 为了做到建筑装饰装修工程制图规范统一、清晰简明，必须符合
（GBT50001-2010），适用于下列制图方式绘制的图样：
▪ 1. 《房屋建筑制图统一标准》由建设部发布，其适用于手工制图，计
算机制图
▪ 2. 通用设计图、标准设计制图; 新建、改建、扩建装饰装修工程的各
通用详图中的定位轴线，只画圆，不写编号
W
22
常用建筑图例
W
23
常用建筑图例
W
24
常用建筑材料图例
W
25
常用建筑材料图例
W
26
常用家具与陈设图例
W
27
常用家具与陈设图例
W
28
常用家具与陈设图例
W
29
石景与水景图例
W
30
石景与水景图例
W
31
植物图例
W
32
植物图例
W
33
植物图例
W
34
直径8mm~10mm。
▪ 除较复杂需采用分区编号或圆形、折线外，一般平面上定位轴线编号，
宜标注在图样下方或左侧。横向编号使用阿拉伯数字，从左至右顺序 书写；竖向编号使用大写拉丁字母，从上至下顺序书写。
▪ 拉丁字母作为轴线号时，应全部采用大写字母，不应用同一字母的大
小写来区分轴线号，拉丁字母I,O,Z不得用做轴线号。当字母数量不够 用时，可增用双字母或单字母加数字注脚。
W
11
剖切符号：剖切位置线为6~10mm粗实线、投影方向线为4~6mm粗实线
剖切符号编号注写在剖视方向线的端部
W
12
断面符号：只用剖切位置线表示，长度为6~10mm的粗实线
《建筑装饰装修制图标准》
DB32/T XXXX—2022建筑装饰装修制图标准1 范围本文件是对建筑装饰装修制图的规定，适用于下列工程制图：a) 新建、改建、扩建的建筑装饰装修工程的各个阶段设计图、竣工图；b) 原有建筑物、构筑物等的测绘图；c) 通用设计图，标准设计图。
d) 配套工程图。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 50001 房屋建筑制图统一标准GB/T 50104 建筑制图标准3 术语和定义下列术语和定义适用于本文件。
3.0.1建筑装饰装修 architectural decoration and renovation运用色彩、材质、灯光、家具、陈设、部品部件等对建筑室内外基层处理、界面维护、表层修饰，对建筑功能完善和形体美化。
3.0.2室内设计 interior design通过对建筑建筑室内空间形态和功能的优化，灯光、色彩、材质的细化，家具、陈设、设施设备的完善，来营造室内的生活、工作场所。
3.0.3装饰装修图纸幅面 sheet size for drawings of decorations and renovations用规定的宽度与长度表示图纸的大小。
3.0.4装饰装修图线 line-works for decorations and renovations表示图形和尺寸的线条。
3.0.5图形比例 drawing scale图形与其对应的物体形成的尺寸关系。
3.0.6引出线 leader line为了表明详图或说明文字的位置而画的实线条。
3.0.7索引符号 index symbol图样中采用引出和被引出的形式，表示需要详细绘制并方便查找的图形。
3.0.8剖切符号 cutting symbol表示剖视面或断面剖切位置的符号。
3.0.9图号 numbering表示图样或索引图样秩序的编号。
建筑装饰装修工程设计制图标准
福建省工程建设地方标准DBJ/T 13-123-2010住房和城乡建设部备案号：J 11570-2010建筑装饰装修工程设计制图标准Standard for Building DecorationEngineering Design Drawing.2010-05-13发布2010-06-15实施福建省住房和城乡建设厅发布福建省工程建设地方标准建筑装饰装修工程设计制图标准Standard for Building DecorationEngineering Design Drawing.DBJ/T 13—123—2010住房和城乡建设部备案号：J 11618—2010主编单位：厦门市建筑装饰协会批准部门：福建省住房和城乡建设厅实施日期：2010年06月15日2010年福州福建省住房和城乡建设厅关于批准发布工程建设地方标准《建筑装饰装修工程设计制图标准》的通知闽建科[2010]18号各设区市建设局，厦门市市政园林局、泉州市公用事业局：由厦门市建筑装饰协会主编的《建筑装饰装修工程设计制图标准》，经审查，批准为福建省工程建设地方标准，编号为DBJ/T13—123—2010，自2010年06月15日起实施。
施行中有什么问题和意见请函告省厅科技处。
该标准由省厅负责管理。
二○一○年五月十三日关于同意福建省《建筑装饰装修工程设计制图标准》地方标准备案的函建标标备[2010]67号福建省住房和城乡建设厅：你厅《关于报送福建省工程建设地方标准<建筑装饰装修工程设计制图标准>备案的函》（闽建科函[2010]59号）收悉。
经研究，同意该标准作为“中华人民共和国工程建设地方标准”备案，其备案号为：J11618-2010该项标准的备案公告，将刊登在近期出版的《工程建设标准化》刊物上。
中华人民共和国住房和城乡建设部标准定额司二○一○年五月十八日前言本标准是根据福建省建设厅关于印发《福建省建设厅2008年科学技术项目计划》的通知（闽建科[2008]38号）中“工程建设地方标准编制计划项目”的要求，由厦门市建设与管理局组织厦门市建筑装饰协会等单位共同编制而成。
建筑制图统一标准
建筑制图统一标准建筑制图是建筑设计的重要环节，是建筑师将设计理念具体呈现出来的重要手段。
而建筑制图的统一标准则是保证建筑制图质量和效率的关键。
在建筑制图过程中，如果没有统一的标准，就会导致制图质量参差不齐，给施工和后期管理带来诸多困难。
因此，建立建筑制图的统一标准至关重要。
首先，建筑制图的统一标准可以提高制图质量。
通过统一的标准，可以规范建筑制图的各个环节，包括图纸的比例、线条的粗细、文字的规范等，从而保证制图的准确性和美观性。
这不仅有利于建筑师对设计的表达，也方便了施工人员的理解和实施，提高了建筑制图的可读性和可操作性。
其次，建筑制图的统一标准可以提高制图效率。
在制图过程中，如果每个人都按照自己的习惯来进行制图，就会导致制图的效率低下，甚至出现错误。
而统一的标准可以让所有人在制图时都遵循同样的规范，避免了不必要的沟通和修改，提高了制图的效率，节约了时间和成本。
另外，建筑制图的统一标准也有利于建筑信息的管理和交流。
在建筑行业中，建筑制图是设计、施工、管理等各个环节的重要依据，而统一的标准可以让不同单位之间的建筑信息更加互通有无。
这有利于建筑设计师、施工人员、监理人员等各方面的沟通和协作，提高了建筑项目的整体效率和质量。
总的来说，建筑制图的统一标准对于建筑行业来说具有重要的意义。
它不仅可以提高制图质量和效率，也有利于建筑信息的管理和交流。
因此，建立建筑制图的统一标准是当前建筑行业亟待解决的问题，也是提高建筑行业整体水平的重要举措。
希望未来能够有更多的行业规范和标准出台，为建筑制图的统一标准提供更加有力的支持和保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑装饰工程制图统一标准
时间：2013-6-13 10:52:27 作者：未知来源：网络文摘查看：1469 评论：0
前言
建筑装饰行业作为后从建筑行业划分出来的一个新兴行业，目前在我国还尚未出台统一的行业规范，因此很多时候业内一直在参照着建筑行业的制图标准和规范，但在试用过程中，我们也发现了其中因两个行业的不同特征而带来的诸多不便，各大装饰公司也都在尝试着在以建筑制图规范为蓝本的基础上加以研究、改进和变通，以寻求更加适应行业及市场需求的、更加适用于各自企业需要的、能够将本企业内部的设计图纸加以统一的装饰制图规范。
为了使建筑装饰设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，同时也为了能够更好的规范和统一我院学生，作为一名装饰设计的初学者，从起步之初就能养成一系列的良好的制图习惯，能够运用现行装饰行业普遍适用的制图标准完成学习阶段的设计图纸，故而我们根据建筑行业国家制图规范、装饰行业各公司普遍适用标准、现行装饰行业制图习惯以及教师多年来的装饰行业一线工作经验的总结，形成了我们这份《辽宁美术职业学院环境艺术系建筑装饰制图统一标准》，希望能帮助我们的学生更好的规范设计制图的全过程，以便更好的适应就业的需求。
基本要求
一、图纸幅面规格
1、图纸幅面及图框尺寸（单位：mm）
CAD常用图框形式：（A0～A3横、纵式标题栏）
工程制图可用图框形式：
注：若有需要时，图纸也可立式使用，以右侧为底边，标题栏位置不
从下至上顺序编写。
如图所示：
定位轴线的编号顺序
增用双字母或单字母加数字注脚，如AA 、BB...YY或A1 、B1 (1)
5、一个详图适用于几根轴线时，应同时注明各有关轴线的编号。
如图：
用于2根轴线时用于3根或以上轴线时用于3根以上连续编号的轴线时
6、组合较复杂的平面图中定位轴线也可采用分区编号编号的注写形式应为“分区号－该分区编号”。
分区号采用阿拉伯数字或大写拉丁字母表示。
定位轴线的分区编号
7、通用详图中的定位轴线，应只画圆，不注写轴线编号。
8、圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写。
如图所示：
圆形平面定位轴线的编号
9、折线形平面图中定位轴线的编号可按下图的形式编写。
10、同侧定位轴线的编号一般应对齐排列，如位置不够，也可错开，
1
墙
2
1
质隔墙
3
拆除墙体
1
半隔断及栏杆等
2
注意：拆改墙体在施工图绘制中也可以单独绘制一张墙体拆改图加以
1
平面，中图为中间层
楼梯平面，下图为顶
层楼梯平面
2
的形式和梯段踏步数
应按实际情况绘制
3
笔，与缓步台相交部
位为
手为
线、方向指示线为
色笔。
上图为长坡道，下图为门
口坡道
1
图为不可见检查孔
2
轮廓线为
（
墙预留洞
以洞中心或洞边定位墙预留槽
单、双扇开或单面1
2
应
45°开启，开启弧线宜
3
交角的一侧为安装合页
的一侧，实线为外开，
虚线为内开
4
单、双扇
详图及室内设计图上应
表示出来
5
况绘制
门立面图
表示形式
图例
2
1
2
90°或
弧线宜绘出
3
详图及室内设计图上应
表示出来
4
况绘制
、水平及垂直运输装置图例及说明见表
1
出门和平衡锤的实
际
2
梯应参照本图例按实际情
况绘制
1
道、自动人行坡道可
正
方向为设计运行方向
动人行坡道应在箭头线段
尾部加注上或下
、常用建筑材料图例
LINETYPEBATTING 1.25b
、电器及设备图例
九、符号
线上加注该标准图册的编号（图d）
b)索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，
c)详图的位置和编号，应以详图符号表示。
详图符号的圆应以直径为1
4mm的粗实线绘制。
详图应按下列规定编号：
1)当详图与被索引的图样同在一张图纸内时，应在详图符号内注明详
图的编号（图a）。
2)当详图与被索引的图样不在同一张图纸内时，应用细实线在详图符
号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索
引的图纸的编号（图b）
2、引出线
a)引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。
文字说明宜注写
在水平线上方（图a），也可注写在水平线的端部（图b）。
索引详图
的引出线，应与水平直径线相连接（图c）
b)同时引出几个相同部分的引出线，宜互相平行（图a），也可画成集
中于一点的放射线（图b）。
c)多层构造或多层管道共用引出线，应通过被引出的各层。
文字说明
宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上
至下，并应与被说明的层次相互一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次相互一致（如图）。
3、其他符号
a)连接符号应以折断线表示需连接的部位。
两部位相距过远时，折断线两端靠图样一侧应标注大写字母表示连接编号。
两个被连接的图样必须用相同的字母编号（如图）。
b)对称符号由对称线及其两端的两对平行线组成。
对称线用细点画线绘制；平行线用细实线绘制，其长度宜为7mm，每对间距宜为2mm；对称线垂直平分两对平行线，两端超出平行线宜为2mm（如图）。
c)指北针应绘制在建筑物±0.00标高的平面图上，并放置在明显位置，所指的方向应与总图一致。
指北针的形状宜如图8.3.3 所示，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。
需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
d)为表示室内立面在平面图上的位置，应在平面图上用立面图索引符号注明视点位置、方向、立面编号及立面图所在图号，注写方式详见下图
十、布局空间套图框的方法
步骤1：模型空间绘图完成后，切换到布局空间，插入一个标准规格尺寸的1:1比例图框
步骤2：应用创建视口命令（MV）在图框内创建一个视口，视口内自
动包含模型空间内全部的内容
步骤3：在布局空间内，将辅助绘图工具栏下的图纸按钮更改为模型状态。
步骤4：鼠标放入视口框内，通过画面缩放、平移等命令加以调整，使需要套图框的图形在视口框中居中放置在适当位置。
步骤5：通过画面缩放命令对图形文件进行比例确定，在命令行中输入：Z空格，1/50XP回车，将当前文件比例给定为1：50，其他比例同理。
步骤6：通过平移（P）调整图形文件在图框中的位置，使其得当，切
换辅助绘图工具栏的模型按钮为图纸，调整视口框的大小及位置。
步骤7：重复以上操作可以实现在同一图框下对不同文件进行不同比
例的给定，使其图框和图形均为1:1的比例绘制。
步骤8：将视口框单独设置一个图层并隐藏，即可完成布局空间套图
框的任务。
附件1
装饰施工图封面参考
附件2
装饰施工图目录参考
附件3
装饰施工图图框参考
附件4
装饰施工图CAD快捷键参考
附件5
装饰施工图CAD快捷键参考
附件6
装饰施工图CAD快捷键参考。
