冰箱电磁阀工作原理及检修
冰箱变频板、主控板、电磁阀、压缩机故障简易判断方法20050905
D1红色D2绿色R1100K L N毛细管插头*此负载連接方式采用Y型連接（也可采用△形連接，为防止灯泡烧坏应在各负载上串联一个相同功率的灯泡）2、检测步骤（只对压机不启动故障）⑴将变频压机控制接线盒打开，取下控制接线端子，测量压机各绕组阻值。
（在测得的压机绕组阻值正常的情况下进行下一步测量）。
⑵检测工装的三根毛细管插头分别插入变频控制器输出接线端子孔中固定好。
⑶冰箱插电，延时五分钟后即可观察到检测工具的三个灯泡是否闪亮（闪亮时间大约15－20秒左右），快速检测时可通过调节冰箱操作接键解除延时。
*3个灯泡分别以2个为一组轮流闪亮BCD－7DVCV闪亮较快，BCD－270/249DVC 闪亮较慢。
由于检测工装测量方法是模拟变频压机的负载进行，采用的是阻性元件，所以灯泡在闪亮后会造成变频控制板保护电路工作，停止电压输出，在延时5分钟后又重新闪亮，观察到的信号是周期性闪亮。
3、判断方法⑴灯闪亮：主控板、变频控制器正常，压机故障⑵灯不亮：主控板、变频控制器故障，压机正常*压机与主控板、变频控制器同时发生故障是少见的，检测中应根据其实际故障加以测量。
三．显示板、主控板损坏判断方法由于主控板、显示板故障较难区分，最简单的方法是替换法，下面简单描述一下较常出现的问题判断，在确保引线全部正常连接的情况下，用万用表直流5V以上档位检测主控板上5芯插座各引脚之间的电压，5芯插座各引脚主控板上印刷分别为0，5，RX，TX，ENV，将黑表笔至于“0”端，红表笔分别测“5”，“RX”两个引脚的电压，“0”与“5”之间为5V，“0”与“RX”之间为一组在0.3～3.0V之间变化的电压，“0”与“TX”之间为一组在0.3～3.0V之间变化,若“0”与“5”之间电压为0 V或低于4.5V，为显示板或主控板故障，若“0”与“RX”之间电压为0或者5V，一般为显示板故障。
若“0”与“TX”之间电压为0或者5V, 一般为主控板故障。

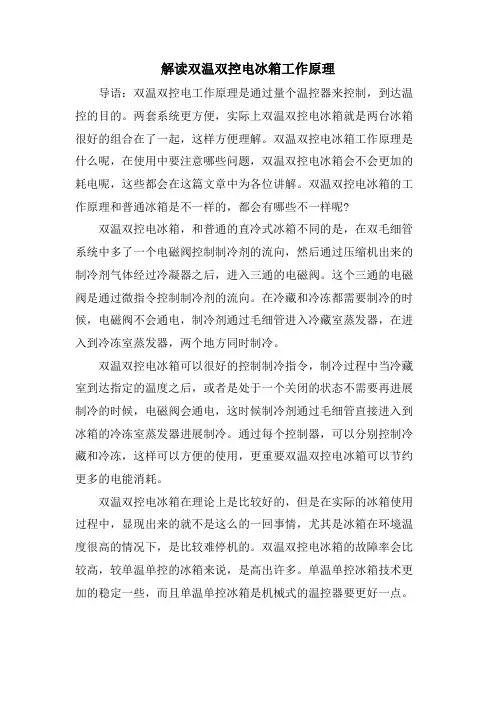

解读双温双控电冰箱工作原理
解读双温双控电冰箱工作原理导语：双温双控电工作原理是通过量个温控器来控制，到达温控的目的。
两套系统更方便，实际上双温双控电冰箱就是两台冰箱很好的组合在了一起，这样方便理解。
双温双控电冰箱工作原理是什么呢，在使用中要注意哪些问题，双温双控电冰箱会不会更加的耗电呢，这些都会在这篇文章中为各位讲解。
双温双控电冰箱的工作原理和普通冰箱是不一样的，都会有哪些不一样呢?双温双控电冰箱，和普通的直冷式冰箱不同的是，在双毛细管系统中多了一个电磁阀控制制冷剂的流向，然后通过压缩机出来的制冷剂气体经过冷凝器之后，进入三通的电磁阀。
这个三通的电磁阀是通过微指令控制制冷剂的流向。
在冷藏和冷冻都需要制冷的时候，电磁阀不会通电，制冷剂通过毛细管进入冷藏室蒸发器，在进入到冷冻室蒸发器，两个地方同时制冷。
双温双控电冰箱可以很好的控制制冷指令，制冷过程中当冷藏室到达指定的温度之后，或者是处于一个关闭的状态不需要再进展制冷的时候，电磁阀会通电，这时候制冷剂通过毛细管直接进入到冰箱的冷冻室蒸发器进展制冷。
通过每个控制器，可以分别控制冷藏和冷冻，这样可以方便的使用，更重要双温双控电冰箱可以节约更多的电能消耗。
双温双控电冰箱在理论上是比较好的，但是在实际的冰箱使用过程中，显现出来的就不是这么的一回事情，尤其是冰箱在环境温度很高的情况下，是比较难停机的。
双温双控电冰箱的故障率会比较高，较单温单控的冰箱来说，是高出许多。
单温单控冰箱技术更加的稳定一些，而且单温单控冰箱是机械式的温控器要更好一点。
双温双控电冰箱使用感觉上是比较不错的，使用上一定的年限就会显示出来这些问题了。
双温双控电冰箱就是冷藏室和冷冻室都会各有一个温控器，双温单控就是所有的冷藏空间都只有一个温控器。
双温双控电冰箱，使用过程中，假设是有冷藏或者是冷冻不用，可以单独关掉，这样可以节省下来很多耗电。
双温双控电冰箱的控制系统相当于是两套，这样分开冰箱冷冻、冷藏，分开操作更加方便节能。

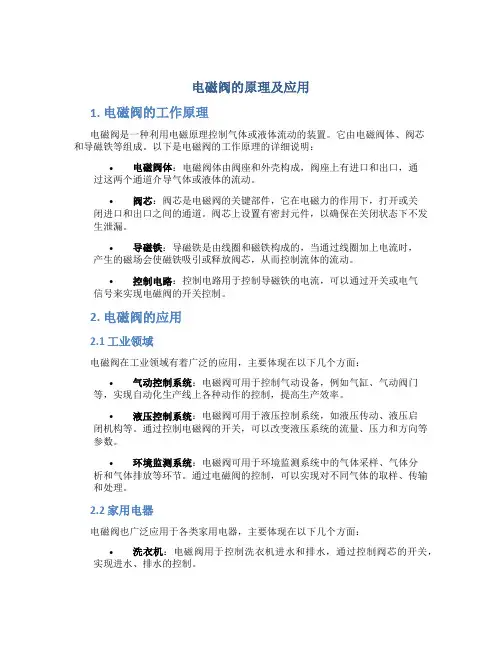

电磁阀的原理及应用
电磁阀的原理及应用1. 电磁阀的工作原理电磁阀是一种利用电磁原理控制气体或液体流动的装置。
它由电磁阀体、阀芯和导磁铁等组成。
以下是电磁阀的工作原理的详细说明：•电磁阀体：电磁阀体由阀座和外壳构成，阀座上有进口和出口，通过这两个通道介导气体或液体的流动。
•阀芯：阀芯是电磁阀的关键部件，它在电磁力的作用下，打开或关闭进口和出口之间的通道。
阀芯上设置有密封元件，以确保在关闭状态下不发生泄漏。
•导磁铁：导磁铁是由线圈和磁铁构成的，当通过线圈加上电流时，产生的磁场会使磁铁吸引或释放阀芯，从而控制流体的流动。
•控制电路：控制电路用于控制导磁铁的电流，可以通过开关或电气信号来实现电磁阀的开关控制。
2. 电磁阀的应用2.1 工业领域电磁阀在工业领域有着广泛的应用，主要体现在以下几个方面：•气动控制系统：电磁阀可用于控制气动设备，例如气缸、气动阀门等，实现自动化生产线上各种动作的控制，提高生产效率。
•液压控制系统：电磁阀可用于液压控制系统，如液压传动、液压启闭机构等。
通过控制电磁阀的开关，可以改变液压系统的流量、压力和方向等参数。
•环境监测系统：电磁阀可用于环境监测系统中的气体采样、气体分析和气体排放等环节。
通过电磁阀的控制，可以实现对不同气体的取样、传输和处理。
2.2 家用电器电磁阀也广泛应用于各类家用电器，主要体现在以下几个方面：•洗衣机：电磁阀用于控制洗衣机进水和排水，通过控制阀芯的开关，实现进水、排水的控制。
•冰箱：冰箱中的制冷系统需要通过电磁阀来控制制冷剂的流动，从而实现冷却和保持低温的功能。
•饮水机：电磁阀在饮水机中用于控制自来水和过滤后的水的流动，保证水的净化和供应。
2.3 其他领域此外，电磁阀还在医疗设备、交通系统等领域得到广泛应用：•医疗设备：电磁阀在医疗设备中用于控制液体药剂的输送，如输液器和呼吸机等。
•交通系统：电磁阀用于控制汽车空调系统中的制冷循环和加热循环的切换，以及控制液压刹车系统和气动悬挂系统。
美菱冰箱电磁阀的分类和更换
美菱冰箱用阀的分类与互换●阀的分类一、按控制电压类型分1. 电磁阀：向阀直接施加220V的电压，通过阀内的线路板将交流220V的电压变为直流电压，控制阀的换向。
2. 脉冲阀：通过控制主板或阀内本身的线路板将220V的电压变为半波脉冲电压控制阀的换向。
二、按冰箱的控温方式分1.电控脉冲阀：是由控制主板向阀提供半波脉冲电压控制阀的换向。
2.机控脉冲阀：则是向阀直接施加220V电压，通过阀内的线路板变为半波脉冲电压控制阀的换向。
三、按进出口数分可分为一进一出，即有一根进管口和一根出管口；一进二出，即有一根进管口和两根出管口，其两根出管口分别为一个接冷藏毛细管和一个接冷冻毛细管。
四、按阀的数量分可分为单阀和双阀，单阀即只有一个阀，双阀有两个阀组成一体。
五、按适应制冷剂分可分R600a用和R134a用两种。
●阀的区分：电磁阀比脉冲阀体积大，同时一般电磁阀盖为粉红色居多，脉冲阀盖为黑色居多；机控脉冲阀由于多一个线路板所以比电控脉冲阀要高一些。
●电控冰箱阀的互换一般情况只要上述五种分类情况都一样的阀，配在各种冰箱上只是外形和进出口位置不一样，阀体一般都一样的。
如要互换先要确定进口和出口，一般进口端为管口不缩口端，出口端为管口缩口端，至于哪根通向冷藏、哪根通向冷冻可用下述方法判断。
1.电磁阀（一进两出）：用氮气从进口端吹，在不通电的情况下出气的口应接冷藏毛细管；然后再向阀施加220V的电压此时阀应换向，出气的口要接冷冻毛细管。
2.脉冲阀（一进两出）：方法一：拆下原装在冰箱上有问题的脉冲阀，同时要将与各毛细管配合的管口做好记号。
再准备两根电线通向脉冲阀，在其中的一根线上串一个二极管（参考型号1N4007），然后把串二极管那根线的一端与阀的大插片相联，另一根线与阀的小插片相联。
此时可在两线的另一端加220V电压，同时向阀的进口吹氮气，此时应有一气口出气，在出气口端做好记号（注意：通电时间尽量短只要试出出气的口即可）。
电磁阀工作原理图
电磁阀工作原理图电磁阀是一种通过电磁力来控制液体或气体流动的设备。
它的工作原理是利用电磁线圈产生的磁场来打开或关闭阀门，从而实现流体的控制。
电磁阀广泛应用于工业控制、家庭设备、医疗设备等领域。
本文将详细介绍电磁阀的工作原理图及其组成部分。
一、电磁阀组成部分电磁阀通常由阀门、电磁线圈、导磁瓶、机构、密封元件、阀体等部分组成。
1. 阀门阀门是电磁阀的主要部分，是用于控制流体的进出口的控制体。
阀门通常有球阀、蝶阀、插板阀、截止阀等多种形式。
2. 电磁线圈电磁线圈是电磁阀最重要的部分，是将电能转化为磁能的装置。
它通常由铜线绕成，环绕在导磁瓶上。
3. 导磁瓶导磁瓶位于电磁线圈的内部，是用来集中磁力线的装置。
它通常由磁性材料制成，比如铁、镍等。
4. 机构机构是用于控制阀门打开或关闭的装置。
它通常由弹簧、活塞、铁芯等部分组成。
5. 密封元件密封元件是用于防止流体泄漏的装置。
它通常由O型圈、垫片等材料制成，在组成电磁阀时起到密封作用。
6. 阀体阀体是电磁阀里面最重要的部分，是电磁阀的主体结构部分，用来支撑阀门及相关部件。
二、电磁阀工作原理图电磁阀的工作原理是利用电磁铁的磁性作用控制阀门的开关。
当电磁线圈通电时，会产生强磁场，使得导磁瓶内部产生电流。
导磁瓶内部的电流会产生强磁场，吸引阀门机构上的铁芯，从而打开阀门。
当电磁线圈断电时，导磁瓶内部的磁场消失，阀门机构的铁芯也会随之消失，从而关闭阀门。
电磁阀的工作原理可以概括为三个步骤：1. 通电当电磁线圈通电时，会产生强磁场，使得导磁瓶内部产生电流。
2. 打开阀门导磁瓶内部的电流会产生强磁场，吸引阀门机构上的铁芯，从而打开阀门。
这样流体可以流经阀门。
3. 断电关闭当电磁线圈断电时，导磁瓶内部的磁场消失，阀门机构的铁芯也会随之消失，从而关闭阀门。
这样阀门就可以阻止流体的流动。
三、电磁阀的分类电磁阀可以根据其应用和设计不同而分类。
按应用可分为常闭电磁阀和常开电磁阀；按结构可分为直动式电磁阀和间接式电磁阀；按通径可分为小型电磁阀和大流量电磁阀。
电磁阀常见故障及排除方法
电磁阀常见故障及排除方法
电磁阀的常见故障及排除方法主要包括以下几个方面：
1.电磁阀无法开启或关闭：首先检查是否有电源输入和电路是否正常。
如果电路
正常，可能是电磁阀中的可动部件出现了问题。
这时需要检查阀门是否卡住或堵塞，如果是，需要进行清洗或更换。
2.阀门噪音大或震动：可能是电磁阀的阀门或其他可动部件受到物理损伤或存在
磨损。
需要检查零部件是否松动或损坏，如果是，需要紧固或更换。
3.节流不畅或漏水：可能是电磁阀的阀门或密封件受到损伤或污垢积累导致阻塞。
需要进行清洗或更换受损的部件。
4.电磁阀过热：检查电磁阀的环境温度是否超出标准范围。
如果是，需要改变环
境条件或更换高温材料的电磁阀。
5.电磁阀电磁线圈烧毁：检查电磁线圈是否受到过载并更换受损的部分。
同时，
需要检查电源电压是否符合电磁阀的规格。
此外，对于电磁阀通电不工作的情况，还需要检查电源接线是否接触不良，电源电压是否在±工作范围内，线圈是否脱焊或短路，工作压差是否不合适，流体温度是否过高，以及是否有杂质使电磁阀的主阀芯和动铁芯卡死等问题。
请注意，以上内容仅供参考，实际排除故障时需要根据具体情况进行分析和解决。
如果问题复杂，可能需要专业的技术人员进行检修和维修。
电冰箱温控器结构与工作原理
机械式温控器调整旋 钮的工作原理：
调整旋钮
调温凸轮
传动支架
温度调节螺钉
弹簧
温度控制板
机械式温控器调整旋 钮的工作原理：
调整旋钮
调温凸轮
传动支架
弹簧
温度调节螺钉
温度控制板
需需要要设设定定较较低高的的温温度度时时，，可可将将旋旋钮钮顺逆时时针针旋旋转转，，使使弹弹簧簧张张力力减增小大
普通温控器的内部结构： 调节转轴
单温单一控制：
电 冰 箱 的 温 度 控 制 方 式
应用：单门直冷式电冰箱
制采 压用 缩半 机自 的动 启化 停霜 来温 达控 到器 控， 温通 目过 的控
双温单一控制 ：
电 冰 箱 的 温 度 控 制 方 式
应用：早期的双门直冷式电冰箱
冷冻室 蒸发器
双 温 双 控
冷藏室 温控器
冷冻室 温控器
机械式温控器的工作原理： 控制板
旋钮
隔膜 温压转换部件
感温剂 感温头
感温腔
弹簧
调温 凸轴
触点
传动支板
接电路
机械式温控器的原理：
当当冷冷藏藏室室内内温温度度低大于于温温控控器器设设定定温温度度时，，感感温温管管内内的的感感温温剂剂受压热力膨减胀小，，压压 力力小大于于弹弹簧簧的的拉拉力力，，在在弹感簧温拉剂力压的力作的用作下用，下传，动传支动架支动架作动，作使使触触点点断导开通
将惠斯登电桥的一个桥路置换为热敏 电阻作为感温元件，三极管VT1的发射 极和基极接在电桥的一个对角线上，电 桥的另一条对角线接在24V电源上。
调节电位器RP ，使电桥平衡，则A 点电位与B点电位相等，VT1的基极与 发射极间的电位差为零，三极管VT1截 止，继电器K释放，压缩机停止运转。
6家用电冰箱、冷柜电气控制系统与检修
机械温控冰箱在低温环境下会造成冷藏室温度过低不 工作，进而导致冷冻室温度过高。自动温度补偿功能 通过对冷藏室补偿加热器的自动控制实现在各种环境 温度条件下的冷藏室冷冻室温度控制。
6.冷藏蒸发器自动化霜控制功能 蒸发器经过一段时间的制冷后表面会结霜，霜层过厚
-10 10.9 20
2.5
50 0.73
感温头阻值与温度关系
电阻值kΩ
140 120 100
80 60 40 20
0 -50 -30 -10 10
30 50 温度℃
6.1.2 磁控温度开关（温度自感应开关）
1. 定义 磁控温度开关是一种温度敏感控制器件，使器具
电路在预设定的温度范围内接通或断开，它是由干簧 管、铁氧体磁环组成的温度控制元件。具有控温精度 高、性能稳定、可靠性高等优点。
6.1.4 双稳态电磁阀（二位三通电磁阀）
1. 应用 二位三通电磁阀用于在冰箱中通过电路切换制冷
系统的走向 。 2.工作原理
双稳态电磁阀采用脉冲驱动。电磁阀有一个进口A 和两个出口B和C，电磁阀线圈通正脉冲电流后A与B相 通；电磁阀线圈通负脉冲电流后A与C相通。在实际应 用中仅在需要转变电磁阀状态时发送几个相应脉冲， 其他时候不需任何电信号进行状态保持。
图6.3 双稳态电磁阀结构
由于是脉冲驱动方式，双稳态电磁阀无法通过电 测量来判断电磁阀的当前状态。可以通过一个二极管 对交流电半波整流的方式得到驱动脉冲，通过改变二 极管半波整流极性而改变驱动脉冲的极性。在图6.4中， 当按下按钮KN1时电磁阀上产生正脉冲，驱动电磁阀管 路A与B相通，当按下按钮KN2时电磁阀上产生负脉冲， 驱动电磁阀管路A与C相通。由于驱动脉冲带有极性， 所以电磁阀线圈的两个接线端子连线互换后电磁阀的 状态相应会改变。
冰箱电磁阀原理
冰箱电磁阀原理冰箱电磁阀是冰箱的重要组成部分，它通过控制电磁铁的通断来控制制冷剂的流动，从而实现冰箱的制冷和除霜功能。
其原理主要包括电磁铁、阀体和阀芯三部分。
首先，电磁铁是冰箱电磁阀的核心部件，它由铁芯、线圈和外壳组成。
当通电时，线圈中会产生磁场，使得铁芯被吸引，从而改变阀体和阀芯的相对位置，控制制冷剂的流动。
当断电时，电磁铁失去磁性，铁芯恢复原位，使得阀体和阀芯恢复到关闭状态。
其次，阀体是冰箱电磁阀的外壳，它起到支撑和固定阀芯的作用。
阀体内部有供制冷剂流通的通道，通过控制阀芯的开闭来实现制冷剂的流动和停止。
阀体的材质通常选择铜或不锈钢，以确保其耐腐蚀、耐高温的特性，保证冰箱电磁阀的稳定运行。
最后，阀芯是冰箱电磁阀的关键部件，它通过电磁铁的控制来实现对制冷剂流动的调节。
阀芯的设计和制造对冰箱的制冷性能和能效有着直接影响，因此要求其密封性好、耐磨损、耐高温，并且具有较高的通流能力。
总的来说，冰箱电磁阀通过电磁铁控制阀体和阀芯的相对位置，从而实现对制冷剂流动的调节。
其原理简单而重要，直接关系到冰箱的制冷效果和能效。
因此，在冰箱维修和保养过程中，对电磁阀的检查和维护显得尤为重要。
在使用过程中，要注意避免电磁铁长时间通电，以免过热损坏；定期清洁阀体和阀芯，确保其通畅无阻；定期检查电磁铁的连接线路，确保其良好的接触和导电性。
这样才能保证冰箱电磁阀的正常运行，延长冰箱的使用寿命。
总之，了解冰箱电磁阀的工作原理，对我们正确使用和维护冰箱具有重要意义。
只有深入理解其原理，我们才能更好地保护好我们的冰箱，延长其使用寿命，保证其制冷效果和能效。
212-232TDe电冰箱功能说明书
共 18页文件号：HZB-B08060130触摸按键三门电冰箱功能说明书基本型号： BCD-212TDe/ BCD-232TDe拟制：审核：批准：海信（北京）电器有限公司家电研究中心编制目 录 第一部分：电器接线图第二部分：维修备件明细第三部分：控制功能说明第四部分：系统原理和整机性能指标第五部分：爆炸图第六部分：特殊故障维修方法第七部分：使用说明书附件一：爆炸图附件二：使用说明书第一部分：电器接线图 一、 基本型号BCD-212TDe/ BCD-232TDe接线图：BCD-212TDe/ BCD-232TDe接线图第二部分：维修备件明细一、 基本型号BCD-212TDe/ BCD-232TDe备件明细：海信BCD-212TDe/ BCD-232TDe维修部件一览表文件编号:WX0011-HSNJ 制表时间:2006.6.27 修订状态：A/0序号 物 料 号 部件名称 备注1 B03230003 LED灯2 B05110105 LED照明灯支架3 B09020074 玻璃板4 B05160058 搁架前饰条5 B05160059 搁架后饰条6 B01140063 冷藏门封条组成 BCD-212TDe7 B01140064 冷藏门封条组成 BCD-232TDe8 B01140068 冷冻门封条组成9 B01130331 注塑的冷藏室门体 BCD-212TDe10 B01130332 注塑的冷藏室门体 BCD-232TDe11 B01130327 注塑的冷冻室门体12 / 冷藏室门体组成 BCD-212TDe13 / 冷藏室门体组成 BCD-232TDe14 / 冷冻室门体组成15 B01080040 下铰链组成16 B01080038 上铰链组成17 B01080039 中铰链组成18 B01100004 调节底脚组成19 B08198006 纸底组成20 B05090048 台面框21 B05210040 台面框螺钉扣22 B03100008 扇形门开关23 B02020081 接水盘24 B05210060 机器室保护罩25 B01290020 压缩机总成26 B02050017 干燥过滤器27 B03120046 电源线压机连接线28 B02070003 干燥过滤器工艺管29 B02070004 压缩机工艺管30 B01180032 长抽屉组成31 B01180033 长抽屉组成（带抽屉滚轮）海信BCD-212TDe/ BCD-232TDe维修部件一览表（续）文件编号:WX0011-HSNJ 制表时间:2006.7.27 修订状态：A/0序号 物 料 号 部件名称 备注32 B05110111 高瓶托33 B05110112 小瓶托34 B05088001 密封盒组成35 B01230005 果菜盒组成36 B01430036 显示板组件37 B05200020 传感器固定卡38 B03030102 主控板组件39 B02120013 双联电磁阀总成40 B08130027 包装内罩 BCD-212TDe41 B08130028 包装内罩 BCD-232TDe42 B08180226 包装箱 BCD-212TDe43 B08180229 包装箱 BCD-232TDe44 B08190092 顶垫板45 B05110113 蛋托46 B08190088 箱角防护垫(前)47 B08190089 箱角防护垫(后)48 B08190047 下门垫块49 B08190048 中门垫块50 B08060112 说明书51 B01140069 变温门封条组成52 B01130328 注塑的变温室门体53 / 变温室门体组成545556575859606162636465第三部分：控制功能说明一、 基本型号BCD-212TDe/ BCD-232TDe控制功能说明：设计文件名称：冷藏冷冻箱控制板技术条件设计文件编号：HZB-B01010283JT设计文件版本号：/设计文件适用型号：BCD-212TDe/ BCD-232TDe设计文件具体内容：冷藏冷冻箱控制板技术条件冷藏冷冻箱控制板技术条件：1 范围本技术条件规定了基本参数、外观和结构、功能要求等，适用于BCD-212TDe/ BCD-232TDe冷藏冷冻箱控制板（以下简称控制板）。
冰箱电磁阀工作原理
冰箱电磁阀工作原理冰箱电磁阀是冰箱中的重要部件，它的工作原理直接影响着冰箱的使用效果。
电磁阀通过控制冷媒的流动，调节冰箱的制冷和除霜功能，是冰箱正常运行的关键之一。
那么，冰箱电磁阀是如何工作的呢？接下来，我们就来详细了解一下冰箱电磁阀的工作原理。
首先，冰箱电磁阀是通过电磁力控制阀芯的开关，从而实现对冷媒流动的控制。
当冰箱需要制冷时，控制系统会向电磁阀施加电流，电磁阀的线圈产生磁场，磁场作用于阀芯，使阀芯打开，冷媒得以流动；相反，当冰箱需要停止制冷或进行除霜时，控制系统会切断电流，电磁阀的线圈不再产生磁场，阀芯关闭，冷媒停止流动。
这样，通过控制电磁阀的开关状态，就可以实现对冰箱制冷和除霜功能的精确控制。
其次，冰箱电磁阀的工作原理还涉及到冷媒的压力和温度控制。
在冰箱制冷过程中，冷媒会不断循环流动，通过蒸发和冷凝来吸收和释放热量，从而达到降温的效果。
而电磁阀的开关状态会影响冷媒的流动速度和方向，进而影响到冰箱的制冷效果。
通过对电磁阀的控制，可以调节冷媒的流量和流向，使冰箱在不同工作状态下能够达到最佳的制冷效果。
此外，冰箱电磁阀还承担着保护系统的功能。
在冰箱长时间停机或者遇到异常情况时，电磁阀会自动关闭，防止冷媒的泄漏和系统的损坏。
这种自动保护机制能够有效地延长冰箱的使用寿命，保障冰箱的安全运行。
总的来说，冰箱电磁阀的工作原理是通过电磁力控制阀芯的开关，实现对冷媒流动的精确控制，进而影响冰箱的制冷和除霜功能。
它不仅能够调节冷媒的流量和流向，保证冰箱的制冷效果，还能够承担系统的保护功能，确保冰箱的安全运行。
因此，冰箱电磁阀作为冰箱中的重要部件，其工作原理的了解对于保障冰箱的正常运行和延长冰箱的使用寿命具有重要意义。
第三章电冰箱结构原理与维修(精)
第三章 电冰箱结构 原理与维修 3.5 电冰箱电控系统 二．电冰箱电气器件原理
1、冰箱专用启动继电器（P43）：
① 重锤式电流启动继电器 ② PTC启动继电器
• ① 重锤式电流启动继电器
注意，使用时重锤式启动继电器一定要直立安装。
PTC启动继电器
• 具有结构简单、工作可靠、无触点、寿命长等优点，由于 元件的热惯性，压缩机每次启动后。必须间隔2～3min后 才能再次启动。
6.2.1 电冰箱微电脑控制系统主要功能
1. 制冷温度控制功能 通过温度传感器和微电脑控制实现冰箱各个间室温度的自动控制，使冰箱内的温度达到用户 设定温度范围。 2. 电源过压保护功能 当市电电源电压过高时，通过保险管熔断措施保护控制板及其他电器件不致于损坏。 3. 压缩机3分钟延时启动保护功能 压缩机每次停机，制冷系统管道内压力需要一段时间平衡，如果在停机后马上启动则开机负 载 很大容易损坏压缩机。单片机系统在每次上电时检测如果停机时间不足3分钟则自动延时3分钟启 动保护压缩机。 4. 系统保护及断电记忆功能 为防止用户在插接电源过程中出现的暂时性接触不良，在单片机上电3秒钟后才允许开压缩 机。系统因强干扰等原因造成死机时，能自动复位且保持复位前的显示和按复位前的模式运行。 系统停电后再来电，自动按停电前的模式及设定运行。 5. 低温环境下的自动温度补偿功能 由于单循环制冷系统的冰箱冷藏冷冻室同时制冷，机械温控冰箱在低温环境下会造成冷藏室温 度过低不工作，进而导致冷冻室温度过高。自动温度补偿功能通过对冷藏室补偿加热器的自动控 制实现在各种环境温度条件下的冷藏室冷冻室温度控制。
第三章 电冰箱结构 原理与维修 3.5 电冰箱电控系统
一．电冰箱机械温控电路原理
第三章 电冰箱结构 原理与维修 3.5 电冰箱电控系统 一．电冰箱机械温控电路原理
冰箱电磁阀原理与维修
冰箱电磁阀原理与维修电磁阀在冰箱制冷系统中起着转换制冷剂流向的作用。
电磁阀的换向动作，由温区设定温度、温区打开与关闭操作决定。
冰箱通常使用的电磁阀有两种，即单稳态和双稳态（五、六门冰箱的电磁除外）。
单稳态电磁阀：单稳态电磁阀供电为220V交流的电，阀体内部附加整流电路。
阀芯在加电时，阀芯克服弹力的作用，向下移动，封住冷冻室端口，液体进口端与冷藏室端连通；不加电时，阀芯在弹簧的作用下，向上移动，封住冷藏室端口，液体进口端与冷冻室端连通。
单稳态电磁阀的外观及内部机械部份如下图示：从上述原理上讲，电磁阀阀芯转换并维持其状态，必须持续的给线圈加电，因此，单稳态电磁阀具有功耗大、噪音大的特点。
单稳态电磁阀驱动电路：冰箱刚机时，三极管基极得到高电位，三极管导通，继电器吸合，电磁阀加电工作，制冷剂先从冷藏室供液，再到冷冻室；当冷藏室达到设定温度时，感温头给主控板信号，主控板给三极管低电位截止，继电器断开，电磁阀停止供电，阀芯在弹簧的作用下切换，制冷剂只流向冷冻室。
当冷冻室温度达到时，压缩机停机。
二次开机时，主控板判定各温区温度，视冷藏室温度情况判定是否给电磁阀上电。
维修：因单稳态电磁阀内部置桥堆，无法测量电阻判定电磁阀线圈的好坏，可通过强制供电来判定电磁阀好坏。
方法：在上图示驱动电路中，给三极管基极加一个正偏电压，即：用一个4.7K的电阻，一端连接在12V电源正极上，另外一端触发三极管基极，听电磁阀是否有“咯哒”的转换声，如果没有，表示电磁阀阀芯卡死或线圈损坏，如果有，表示电磁阀无故障。
双稳态电磁阀：双稳态电磁阀供电为脉动120V直流电，可正可负。
电磁阀线圈上加上不同极性的脉动直流电压，阀芯将作不同的方向运动，无任何供电时，阀芯停止在运动终点上。
双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小，因阀芯在处于任意一个状态时，无需加电，故功耗非常小。
其外型及内部结构如下图示：两位三通结构被永磁体吸附在任意一端（OUT1或OUT2）。
242TDe电冰箱功能说明
共 18页文件号：HZB-B08060127高效节能三门电冰箱功能说明书基本型号： BCD-242TDe拟制：审核：批准：海信（北京）电器有限公司家电研究中心编制目 录 第一部分：电器接线图第二部分：维修备件明细第三部分：控制功能说明第四部分：系统原理和整机性能指标第五部分：爆炸图第六部分：特殊故障维修方法第七部分：使用说明书附件一：爆炸图附件二：使用说明书第一部分：电器接线图 一、 基本型号BCD-242TDe接线图：BCD-242TDe接线图第二部分：维修备件明细一、 基本型号BCD-242TDe备件明细：海信BCD-242TDe维修部件一览表文件编号:WX0174 制表时间:2005.9.27 修订状态：A/0序号 物 料 号 部件名称 备注1 B03080003 风机主体2 B03080004 风叶3 B05210042 变温室风机罩4 B05210043 冷藏室风机罩5 B05110100 风扇支架6 B09010001 风机橡胶垫7 B06100003 除臭触媒8 B05100111 风道档板9 B03030075 显示板组件10 B01430031 显示面板组件11 B09020053 玻璃板12 B05160039 玻璃搁架前饰条13 B05160040 玻璃搁架后饰条14 (B01135364) (冷藏室门体组成)15 B01140025 冷藏室门封条组成16 B04110016 限位块加强铁17 B04220002 上铰链18 B05220016 上铰链盖19 B05140005 上限位块20 （B01135365） （变温室门体组成）21 B01420001 变温室门封条组成22 （B01135366） （冷冻室门体组成）23 B01160013 冷冻室门封条组成24 B01080029 下铰链组成25 B04110017 箱下脚调平螺钉座26 B01100003 调节底脚27 B01090006 压缩机底板组成28 B05230001 后脚轮29 B04230001 脚轮轴30 B02120006 双联电磁阀总成31 B02120003 双联电磁阀总成文件编号:WX0174 制表时间:2005.9.27 修订状态：A/0序号 物 料 号 部件名称 备注32 B05160026 冷冻蒸发器饰条33 B05215019 冷藏室出水网堵34 B05135003 冷冻蒸发器垫板35 B08195053 纸底组成36 B05090021 台面框37 B05180001 台面框固定扣38 B05210046 台面框螺钉盖39 B01080030 中铰链组成40 B03030081 主控板组件41 B05110036 主控板支架42 (B04190001)(主控板盒盖)43 B03100010 扇形门开关44 B05125001 蒸发皿45 B03230003 LED灯46 B05210045 照明灯盒47 B05210044 照明灯罩48 B02050002 干燥过滤器49 B01290027 压缩机总成50 B05080080 感温盒51 B05080017 感温盒盖52 B09060005 搁架垫块53 B03120084 电源线组件54 B05230010 滚轮（一）55 B05210012 机器室保护罩56 B05085033 冰盒57 B01180028 变温室抽屉组成58 B01180029 小抽屉组成59 B01180023 短抽屉组成60 B01180022 长抽屉组成61 B05220029 托架盖62 B05110084 短托架63 B05110082 长托架64 B05110083 大托架65 B05110081 蛋架66 B04200003 瓶挡67 B04200004 酒水架68 B05080067 果菜盒文件编号:WX0174 制表时间:2005.9.27 修订状态：A/0序号 物 料 号 部件名称 备注69 B08060083 说明书70 B08130003 包装内罩71 B08180182 包装箱72 B08190022 顶垫板73 B08190023 箱角防护垫(前)74 B08190024 箱角保护垫(后)75 B08190027 防护垫(前)76 B08190025 下门垫块77 B08190018 抽屉卡紧块78 B08160152 当心火灾标志第三部分：控制功能说明一、 基本型号BCD-242TDe控制功能说明：设计文件名称：冷藏冷冻箱控制板技术条件设计文件编号：HZB-B01010283JT设计文件版本号：/设计文件适用型号：BCD-242TDe/262TDe/282TDe设计文件具体内容：冷藏冷冻箱控制板技术条件冷藏冷冻箱控制板技术条件：1 范围本技术条件规定了基本参数、外观和结构、功能要求等，适用于BCD-282TDe冷藏冷冻箱控制板（以下简称控制板）。
冰箱电磁阀工作原理图
————————————————————————————————作者：————————————————————————————————日期：1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B (见图1)。
A 出口管为常开出口管，B 出口管为常闭出口管。
接头A 和阀芯的资料为软磁不锈铁，接头B 的资料为不导磁的不锈钢。
两位三通电磁阀职业原理图1在电磁阀没有接通电源的时候，阀芯在弹簧A 的的作用下，保持在接头 B 一端，阀芯内密封垫B 密封铜芯B 上的阀口B，从而切断出口管B 所连接的管路。
此时，进口管经过阀芯上的气槽与出口管A 保持常通。
当电源向电磁阀输入额定电压的交流电流，被整流电路整流后，经线圈引线引入直流线圈，产生一个相对固定的电磁场。
在此电磁场的作用下，接头A 和阀芯被磁化，使得阀芯克服弹簧力被磁吸力吸到接头A 一端，阀芯内密封垫A 密封铜芯A 上的阀口A，从而切断出口管A 所连接的管路。
此时，进口管与出口管B 保持通电常通。
电磁阀断电后，直流线圈产生的磁场消失，同时，接头A 和阀芯退磁，相互间的吸合力也消失，阀芯在弹簧A 的的作用下，推向接头B，并保持在接头B 一端，从而切断出口管B 所连接的管路，连通出口管A 所连接的管路。
2. SDF0.8 3/2-4.1 双稳态二位三通脉冲电磁阀双稳态二位三通脉冲电磁阀 (以下简称电磁阀) 是利用导磁物体在一组极性相斥的永磁场中心，该导磁物体无法停留在磁场中心的原理(见图2)而设计的一种电磁阀。
图2这种电磁阀有二个固定的职业状态，这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的，因此它的任何一种状态均不必用电能来维持状态的固定(见图3) 。
当必要将电磁阀的一个固定状态转换成另一个固定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程实现后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀在冰箱制冷系统中起着转换制冷剂流向的作用。
电磁阀的换向动作，由温区设定温度、温区打开与关闭操作决定。
当压缩机运转时，制冷剂经过电磁阀→第一毛细管→冷藏室蒸发器→冷冻室蒸发器→被压缩机吸回，即完成第一回路(主)制冷循环。
当电磁阀通电时，制冷剂经过电磁阀→第二毛细管→冷冻室蒸发器→被压缩机吸回，即完成第二回路(辅助)制冷循环，从而实现双回路控制功能。
◆冰箱电磁阀的作用
电磁阀在冰箱的主要功能是转换制冷剂流向，控制不同室温的制冷状态，优化制冷结构，达到目的理想的设定要求，方便不同用户需求。
电磁阀种类较多，目前流行的电冰箱电磁阀，主要分为两大类;一种是单稳态电磁阀。
另一种为，双稳态电磁阀。
双稳态电磁阀又分为两种;单体两位三通型、三体六位五通型。
两温室的电冰箱若配有电磁阀，电磁阀出口带有标记端为电磁阀工作时的出气端，而三温室以上的电冰箱配置的电磁阀则要仔细区分工作方向了。
在压缩机工作，但冷藏、冷冻、变温或微冻中某一室或二室、三室不制冷时，应着重检查电磁阀(有一室能工作)。
具体操作方法如下;
◆一、单稳定态电磁阀的检修
1、用万用表测电磁阀插头处有无220交流电压；
2、检测驱动板保险丝是否烧坏；
3、检测驱动板上的电容是否击穿、漏电；
4、检测电磁阀线圈是否有9.6k的阻值。
◆二、双稳定态电磁阀的检修
1、用万用表检测电磁阀线圈阻值约在2k以上(其阻值根据各冰箱厂家要求有所不同)
2、用万用表检测脉冲电压，可将万用表功能旋钮调到直流档50v，用黑表笔接触n线，红表笔接触主板给电磁阀输出信号端，正常情况下，第15秒(视各厂冰箱而定，但是基本上都在此范围内)主板会给电磁阀一个维持脉冲信号器(脉冲信号输出的长短，取决于主板的设计程序)。
信号输出时，万用表指针会向左摆一下，持续时间约定秒。
若表针不动，说明主板有故障，而非电磁阀自身故障。
kjjnqvl 沈阳地热公司。
