转向信号灯电路原理与检修
转向灯和危险报警灯电路
3
一
危险报警灯电路
丌受点火开关的控制，直接由蓄电池供电，无论发动机是否工作，只要按下 危险报警开关，所有转向灯就会同时闪烁
危险报警电路：
4
二
转向灯电路
转向灯系统一般由转向信号灯、转向指示灯、转向开关、闪光器等组成。
5
三
转向灯闪光器
1、常见的闪光器的种类 热丝式闪光器：现已淘汰 电容式闪光器： 翼片式闪光器：直热翼片式、旁热翼片式 电子闪光器：有触点式、无触点式
2、无触点全晶体管式闪光器
V T3的开关作用控制着转向灯的 电源电路，其工作原理:
（1）接通转向开关时，VT1通，VT2、 VT3 截止，电流小，灯暗。
同时，电源对C充电，使VT1的基极电位下降， 当 低于其导通所需的正向电压时，VT1截止。
灯暗时电流：
6
三
如此，随着C的充 放电，VT3丌断地导流：
7
四
转向和危险报警故障诊断
（1）转向开关打到左侧或右侧时，转向指示灯闪烁比正常情况快
说明这一侧的转向灯灯泡有烧坏的，或转向灯的接线、搭铁丌良。更换灯泡即 可排除故障。若是接线搭铁丌良时，则视情况而处理。
2）左、右转向灯均丌亮
原因：熔丝烧断、闪光器损坏、转向灯开关出现故障、或线路有断路的地方。
排除：检查熔丝，若断，则更换；否则，检查闪光器；若以上正常，检查转向 灯开关及其接线，视情况修理或更换即可。
当左、右转向灯均丌亮时，除了以上检查方法外，还可以先打开危险警告开关， 若左、右转向、灯均丌亮，说明闪光器有故障。
（3）按下危险报警开关，危险报警灯丌亮
可以扳动转向开关，检查左、右转向灯是否亮。若左、右转向灯闪亮，说明闪光 器正常，灯泡正常，熔丝正常，可能是从点火开关到危险报警开关之间的线路断 路造成。

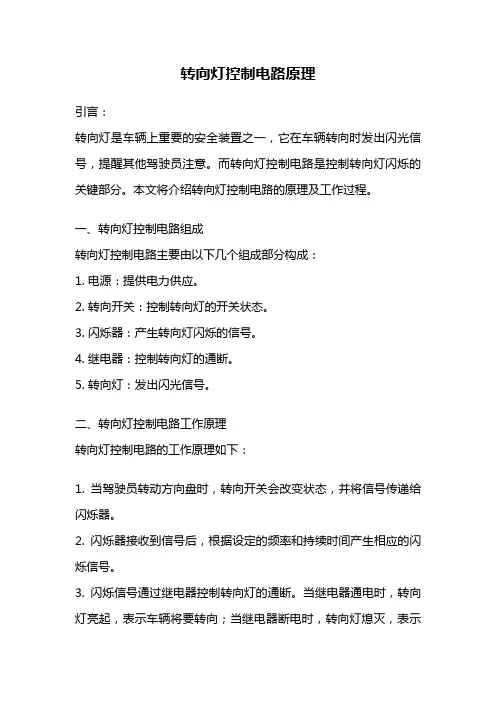

转向灯控制电路原理
转向灯控制电路原理引言：转向灯是车辆上重要的安全装置之一，它在车辆转向时发出闪光信号，提醒其他驾驶员注意。
而转向灯控制电路是控制转向灯闪烁的关键部分。
本文将介绍转向灯控制电路的原理及工作过程。
一、转向灯控制电路组成转向灯控制电路主要由以下几个组成部分构成：1. 电源：提供电力供应。
2. 转向开关：控制转向灯的开关状态。
3. 闪烁器：产生转向灯闪烁的信号。
4. 继电器：控制转向灯的通断。
5. 转向灯：发出闪光信号。
二、转向灯控制电路工作原理转向灯控制电路的工作原理如下：1. 当驾驶员转动方向盘时，转向开关会改变状态，并将信号传递给闪烁器。
2. 闪烁器接收到信号后，根据设定的频率和持续时间产生相应的闪烁信号。
3. 闪烁信号通过继电器控制转向灯的通断。
当继电器通电时，转向灯亮起，表示车辆将要转向；当继电器断电时，转向灯熄灭，表示车辆转向结束。
4. 转向灯通过发出闪光信号，提醒其他驾驶员注意车辆的转向动作。
三、转向灯控制电路的特点1. 灵敏度高：转向灯控制电路能够快速响应驾驶员的转向操作，确保转向灯能够准确地发出闪光信号。
2. 稳定性好：转向灯控制电路采用稳定的电源和可靠的继电器，能够确保转向灯的正常工作。
3. 节能环保：转向灯控制电路只在需要时才会通电，有效节省能源，减少对环境的影响。
4. 易于维修：转向灯控制电路采用模块化设计，故障发生时可以方便地更换相应模块，提高维修效率。
结论：转向灯控制电路是保障车辆行驶安全的重要组成部分，通过转向开关、闪烁器、继电器和转向灯的协同工作，能够准确地发出转向信号，提醒其他驾驶员注意车辆的转向动作。
转向灯控制电路具有灵敏度高、稳定性好、节能环保和易于维修等特点，为车辆行驶安全提供了可靠的保障。
参考资料：1. 车辆电子技术与装置，刘丽等著，2018年出版。
汽车转向控制灯电路设计要点及原理
01—简单介绍今天要设计汽车尾灯(转向灯)电路效果如下图所示:即当汽车进行转弯时,司机打开转向灯,尾灯会根据转向依次被点亮,经过一定的间隔后,再全部被消灭。
最后不停地重复,直到司机关闭转向灯。
该效果可由以下电路实现:完整电路图:02—电路设计要点延时电路的要点主要有两个:一、当转向开关被按下时,LED需要逐个亮起;二、LED被逐个点亮的过程具有重复性。
03—效果展示一、当转向开关被按下时,LED需要逐个亮起;二、LED被逐个点亮的过程具有重复性。
04—工作原理一、电路中的控制LED电源的是PNP三极管(Q3/Q4/Q12/Q13),其导通的条件是对应的NPN三极管需要导通。
在司机没有按下转向灯的情况下,NPN没基极电流Ib,所以NPN不导通,对应的PNP也不会导通,所以转向灯开关不按下,灯不会亮。
二、当转向开关被按下时,NPN流过Ib电流,所以NPN导通,此时PNP也会流过Ib电流,PNP也会导通。
所以LED获得电压,从而被点亮。
undefined三、当第一个Q3开通后,Q14就会流过Ib,所以Q14也会导通。
但是由于C7的电压=Vcc,所以Q4必须要等C7的电压经过Q14释放后才会导通。
从而实现了LED 间具有一定的导通时间间隔。
四、剩下的两个LED的控制原理与第二个LED的控制原理相同。
其LED的间隔导通时间可以通过设置电容大小来调节。
五、最后是重复功能的实现。
由于四个LED的控制信号是级联的,要想全部关闭,只需要把第一个LED电源给关了就可以。
所以我们可以在最后一端加一个三极管电路来控制第一级的控制信号。
六、重复时间的长短与电容C13的大小成正比。
05—总结该电路的工作逻辑较简单,整个电路可分为三部分:1、电源控制电路;2、时间控制电路;3、重复控制电路。
以上电路都是利用了基本元器件的工作特性,如果你发现有不能够理解的地方,说明你的基础需要补补了。
转向灯及危险报警灯
一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。
转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。
当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。
根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯操纵装置不得受点火开关控制。
转向灯闪烁是由闪光器控制电流通断实现的，闪光频率规定为1.5HZ±0.5HZ。
有的车转向信号闪光器和危险报警闪光器共用，例如TJ7100轿车，如图6－20所示，还有的车转向信号闪光器和危险报警闪光器单独设置，例如切诺基汽车，如图6－21所示。
二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类（图6－22）。
翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声，故被广泛使用。
1．电容式闪光器电容式闪光器结构如图6－23所示，它由一只大容量电解电容器和双线圈继电器组成。
工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信号灯构成回路，且电流较大。
产生较强磁场，吸动衔铁，使触点张开。
此过程中，串联线圈通电时间极短，转向信号灯不亮。
触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。
触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。
电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。
当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容器再次充电。
如此周而复始，转向灯与转向指示灯不停地以此频率闪烁。

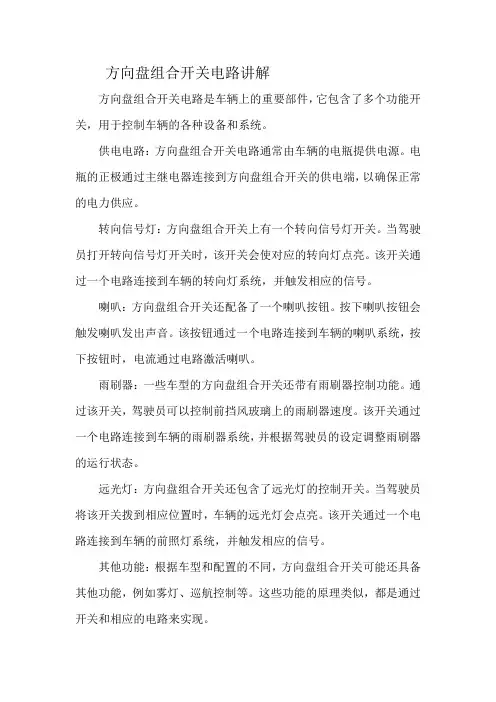

方向盘组合开关电路讲解
方向盘组合开关电路讲解
方向盘组合开关电路是车辆上的重要部件，它包含了多个功能开关，用于控制车辆的各种设备和系统。
供电电路：方向盘组合开关电路通常由车辆的电瓶提供电源。
电瓶的正极通过主继电器连接到方向盘组合开关的供电端，以确保正常的电力供应。
转向信号灯：方向盘组合开关上有一个转向信号灯开关。
当驾驶员打开转向信号灯开关时，该开关会使对应的转向灯点亮。
该开关通过一个电路连接到车辆的转向灯系统，并触发相应的信号。
喇叭：方向盘组合开关还配备了一个喇叭按钮。
按下喇叭按钮会触发喇叭发出声音。
该按钮通过一个电路连接到车辆的喇叭系统，按下按钮时，电流通过电路激活喇叭。
雨刷器：一些车型的方向盘组合开关还带有雨刷器控制功能。
通过该开关，驾驶员可以控制前挡风玻璃上的雨刷器速度。
该开关通过一个电路连接到车辆的雨刷器系统，并根据驾驶员的设定调整雨刷器的运行状态。
远光灯：方向盘组合开关还包含了远光灯的控制开关。
当驾驶员将该开关拨到相应位置时，车辆的远光灯会点亮。
该开关通过一个电路连接到车辆的前照灯系统，并触发相应的信号。
其他功能：根据车型和配置的不同，方向盘组合开关可能还具备其他功能，例如雾灯、巡航控制等。
这些功能的原理类似，都是通过开关和相应的电路来实现。
总的来说，方向盘组合开关电路是车辆上一项重要的电气控制系统，它通过各种开关和电路与车辆的不同系统进行连接和协调。
驾驶员可以通过操作方向盘上的开关来控制车辆的各种功能，提高驾驶安全性和便利性。
汽车灯光系统故障诊断与检修
10.16638/ki.1671-7988.2020.24.056汽车灯光系统故障诊断与检修郭磊（江苏省环境经济技术国际合作中心，江苏南京210036）摘要：随着我国汽车产业发展速度的不断加快，汽车灯光系统越来越复杂，功能也越来越多样，同时也给后续的检修增加了难度。
文章介绍了别克威朗轿车灯光系统的组成、工作原理及常见故障，并通过两个故障案例进行了分析、诊断、排除，对以后维修人员灯光系统维护和检修提供帮助。
关键词：灯光系统；故障诊断；检修中图分类号：U472.42 文献标识码：A 文章编号：1671-7988(2020)24-174-03Fault Diagnosis and Maintenance of Automobile Lighting SystemGuo Lei( Jiangsu International Cooperation Center for Environmental Economics and Technology, Jiangsu Nanjing 210036 )Abstract: With the rapid development of China's automobile industry, the automobile lighting system is becoming more and more complex, and its functions are becoming more and more diverse. At the same time, it also makes the subsequent maintenance more difficult. This paper introduces the composition, working principle and common faults of the light system of Buick veolian car, and analyzes, diagnoses and eliminates them through two fault cases, so as to provide help for the maintenance and repair of the light system of the maintenance personnel in the future.Keywords: Lighting system; Fault diagnosis; MaintenanceCLC NO.: U472.42 Document Code: A Article ID: 1671-7988(2020)24-174-03前言汽车灯光系统是汽车夜间汽车安全行驶的主要光源，也是汽车车身电器的重要组成部分。
任务4汽车转向与危险警告灯检测与维修
汽车电器维修理实一体化教材
（第2版）
任务1 任务2 任务3 任务4 任务5 任务6
汽车充电系统认知与发电机更换 汽车起动系统认知与起动机更换 汽车前照灯总成认知与更换 汽车转向与危险警告灯检测与维修 汽车喇叭系统检测与维修 汽车电动后视镜认知与更换
任务7 任务8 任务9 任务10 任务11 任务12
四、实训教学目标
（1）了解汽车危险警告灯系统的基本功能； （2）学会分析汽车危险警告灯系统的电路； （3）掌握排除汽车危险警告灯系统的故障。
五、技术标准与要求
（1）拆除蓄电池负极等待90s后，再拆除安全气囊装置。 （2）更换部件时，请使用相同的型号。 （3）考核时间与实训时间均为40min。
六、实训器材
八、操作步骤
第五步：确认故障现象 2.按下危险警告灯开关，两侧转向灯未出现双闪状态。
提示：危险警告灯开关位于中控仪表台的正上方，是一个红色的三角形标识。
八、操作步骤
第五步：确认故障现象 3.确认故障现象，即危险警告灯工作不正常。
提示：此时显示两侧转向灯没有闪烁（转向系统无故障）。
八、操作步骤
第六步：使用诊断仪检测 1.组装金德KT600诊断仪。
闪光继电器的5脚、6脚外接前照灯变光开关总成E8，当E8置于“左” 挡时，闪光继电器内部左转向触点闭合，左转向灯亮起。同样可点亮右侧 转向灯。转向灯的导通时间受转向闪光继电器的控制。
二、知识链接
3.危险警告灯控制电路分析
二、知识链接
4.故障诊断作业流程
三、实训时间
实训时间为40min，考核时间为40min。
八、操作步骤
第三步：工具仪器准备 4.准备一个组合工具车。
灯光系统故障检修
转向信号与危险报警信号电路
照明灯开关
点火开关
FU3
FU2
FU1 危 险 报 警 灯 开 关
闪 光 器
转向灯开关
危险报警灯指示灯
说明1 说明2
汽车电器与电路检修
汽车电器与电路检修
三、照明信号系统的常见故障与检修方法 照明系统故障诊断流程
汽车电器与电路检修
照明系统故障诊断流程
线路检查流程：
►前照灯避免眩目的措施
交通法规强制约束 前照灯采用远近光变光措施
汽车电器与电路检修
采用装有遮光罩的双丝灯泡和偏转配光镜实现非对称性配光。 汽车电器与电路检修
►前照灯的类型
可拆式 半封闭式 封闭式
反射式 投射式 高亮度弧光灯
可拆式：前照灯由于反射镜和配光镜分别安装 而构成组件，因此气密性差，反射镜易受湿气和 尘埃污染而降低反射能力，严重降低照明效果， 目前已很少采用
保险、继电器检查 和线束检查
中央配线盒检查
开关
汽车电器与电路检修
闪光器的检测
将稳压电源（蓄电池）、闪光器、试灯按照图接入试验电路， 检测闪光器工作情况。将稳压电源的输出电压调至12V，接通 试验电路，观察灯泡闪烁情况。如果灯泡能够正常闪烁，则 闪光器完好；如果灯泡不亮则表明闪光器损坏。
汽车电器与电路检修
可达到150m以上。 由于镀铝的反射系数可以达到94％
以上，机械强度也较好，所以多采 用采用镀铝。
汽车电器与电路检修
配光镜
配光镜又称散光罩 结构：用透光玻璃或塑料压制而成， 很多块特殊的棱镜和透镜的组合。 作用：是将反射镜反射出的平行光 束进行折射，使车前路面和路线都 有良好而均匀的照明。
汽车电器与电路检修
转向灯工作原理
转向灯工作原理
转向灯是一种车辆上常见的装置，通过闪烁黄色或者橙色光芒，用来提示周围车辆和行人驾驶者即将进行转向操作。
转向灯的工作原理主要包括以下几个方面：
1. 信号开关控制：驾驶员通过车辆上的信号开关来操作转向灯。
当驾驶员转动转向灯开关时，信号电路将会被触发。
2. 电源供应：当信号电路被触发时，会有电流通过电路来为转向灯提供电源供应。
这通常是通过车辆上的电池来实现的。
3. 闪烁控制：转向灯闪烁的控制是通过一个称为闪烁器或者闪烁电路的装置实现的。
这个装置会在信号电路触发时以一定的频率闪烁电流来控制转向灯的闪烁效果。
4. 灯泡发光：在电流通过转向灯的灯泡时，电能会转化为光能，从而发出可见的光线。
灯泡通常由一个白炽灯或者LED灯来
实现。
总结来说，驾驶员通过信号开关操作转向灯，信号电路触发后，为转向灯提供电源供应，并通过闪烁器控制灯泡的闪烁频率，最终实现转向灯的闪烁效果。
这样，周围的车辆和行人就能够看到转向灯的提示，从而提高交通安全性。
汽车上闪光继电器的原理全解ppt
闪光继电器的调试与检测方法
闪光继电器的故障诊断与排除
05
03
其他故障
如继电器误触发、继电器卡滞等。
闪光继电器常见故障及原因分析
01
灯泡不亮
灯泡损坏、线路断路、闪光继电器故障等。
02
闪烁频率异常
控制电路故障、继电器内部元件故障等。
闪光继电器故障的排查方法与步骤
检查灯泡是否正常
更换灯泡后观察是否正常。
其他应用
03
除了控制转向信号灯外，闪光继电器还可以用于控制其他外部灯具，如制动灯、倒车灯等。
闪光继电器的工作原理
02
当有电流通过时，会产生磁场，使铁芯吸合。
线圈
触点
弹簧
由铁芯和触点组成，当铁芯吸合时，触点闭合，电路接通。
当铁芯吸合后，弹簧会拉回铁芯，使触点断开。
03
闪光继电器的组成
02
01
通过点火开关连接到蓄电池。
确保继电器与连接线路的良好接触，避免接触不良导致发热和短路等问题。
安装位置：通常将闪光继电器安装在汽车仪表盘下方或发动机舱内，便于维修和更换。
VS
使用万用表等工具测量控制信号和输出负载等线路的电压和电流，确保其符合设计要求。
检测方法
通过替换已知良好的闪光继电器来排查故障，观察故障是否仍然存在以确定故障部位。
智能化
随着环保意识的提高，未来的汽车闪光继电器将更加注重环保和节能，采用更环保的材料和更高效的电路设计，降低能耗和排放。
环保与节能
未来发展趋势与挑战
新技术的应用与探索
通过应用数字信号处理技术，可以更好地实现信号的采集、处理和控制，提高汽车闪光继电器的响应速度和控制精度。
数字信号处理技术
第三节、转向灯、危险警报灯及其电路
四、闪光器的正确使用
（一）、必须按额定电压和额定负载选 用合适的闪光器。 （二）、要求接线正确，使用电容式闪 光器应注意搭铁性。 （三）、接线柱分有标识：L信号开关、 B电源、P指示灯、E搭铁。
五、转向与警告灯故障的故障诊断
（一）、左右转向灯都不亮？
1、转向灯保险丝熔断。 2、蓄电池至转向开关之间的线路断路或接触 不良。 3、闪光器有问题。 4、危险灯开关损坏。 ຫໍສະໝຸດ 、公共连接导线断路。泛使用。
用寿命长， 集成
电子闪光器的三个管脚： B：电源端； L：闪光器控制端； E：搭铁端；
电子闪光器输出控制方式： 控制输出高电平
3、电子式闪光器 （晶体管式）
汽车向右转弯时，接通电源开关SW 和转向灯开关K，电流由蓄电池正极 接线柱B 电阻R1 继电器的常闭触点J 接线柱S 转向灯开关K 右转向灯 搭铁 蓄电池负极，形成回路，右转向灯亮。 当电流通过电阻R1时，在电阻R1上产生电压降，三级管VT因正向 偏压而导通，集电极电流通过继电器线圈J，使继电器的常闭触点立即打 开右转向信号灯随之熄灭。 晶体三极管V导通的同时，V的基极电流向电容器C充电。
汽运D111 第三节、转向灯、危险警报灯及其 电路 周楠楠
一、转向与危险警告灯概述
（一）、 转向灯的作用：指示车辆的行驶方 向。 （二）、 危险警告灯的作用：通过操纵危险 警告开关使全部转向灯闪亮，发出警示。 （三）、 转向灯的频闪规定：国标中规定为 60~120次/min, 亮暗时间比（通电率）在 3 ：2为佳。
使 触
3、电子式闪光器
电子式闪光器结构： 由一个三极管的开关 电路、电容器及继电器所 组成。 电子式闪光器工作原理： 电子式闪光器利用三 极管的开关特性，电容器 的充、放电延时特性，控 制继电器线圈的通、断电， 接通和断开触点，使转向 信号灯闪烁。
大众迈腾B8汽车转向灯故障诊断
大众迈腾B8汽车转向灯故障诊断摘要：汽车在转弯、并线、超车、起步、停车，只要你的车辆需要打轮离开原车道，就需要提前开启转向灯，通过转向灯光的闪烁来警示车前或车后的行人或车辆。
如果汽车转向灯异常会给行车带来安全隐患。
本文介绍大众迈腾B8转向灯电路及转向灯故障诊断方法。
关键词：迈腾B8L 电路原理图电路分析一、迈腾B8汽车转向灯组成图一迈腾B8汽车转向灯组成二、迈腾B8汽车转向灯控制逻辑图二迈腾B8汽车转向灯控制逻辑三、迈腾B8汽车转向灯工作原理1、右转向控制：打开点火开关，向前拨动转向开关，接通开关内部右转向灯触点，随即转向柱电子装置控制单元J527接收到右转向灯开启模拟信号，J527将这个模拟信号转换成数字信号，通过舒适系统CAN总线将数据发送给车载电网控制单元J519、组合仪表控制单元、数据诊断接口J533、副驾驶员侧车门控制单元J387。
（1）J519接收到右转向灯开启信号后，接通右前转向灯和右后转向灯M7、M8，提醒行人以及车辆；（2）J285通过舒适CAN总线接收到右转向灯开启信号后，点亮仪表盘上右转向指示灯，提醒驾驶员转向灯状态；（3）J387通过舒适CAN总线接收到右转向灯开启信号后，点亮右侧后视镜上的右转向指示灯来提醒行人以及车辆；2、左转向控制：打开点火开关，向后拨动转向开关，接通开关内部左转向灯触点，随即转向柱电子装置控制单元J527接收到左转向灯开启模拟信号，J527将这个模拟信号转换成数字信号，通过舒适系统CAN总线将数据发送给车载电网控制单元J519、组合仪表控制单元、数据诊断接口J533、驾驶员侧车门控制单元J386。
（1）J519接收到右转向灯开启信号后，接通左前转向灯和左后转向灯M5、M6，提醒行人以及车辆；（2）J285通过舒适CAN总线接收到左转向灯开启信号后，点亮仪表盘上左转向指示灯，提醒驾驶员转向灯状态；（3）J387通过舒适CAN总线接收到左转向灯开启信号后，点亮左侧后视镜上的左转向指示灯来提醒行人以及车辆；四、迈腾B8汽车转向灯异常诊断（1）某个转向灯不亮的故障1 故障分析：根据故障现象，可以判断转向灯控制系统应是正常的，说明故障在故障转向灯与驱动转向灯控制单元之间的连接线、驱动转向灯控制单元、转向灯本身、搭铁等地方。
5、项目五 汽车信号系统故障检修
闪光器的作用：
在汽车转向时，使转向灯与危险报警灯、转 向指示灯发出明暗交替的闪烁信号。
49a
①
电容式闪光器
闪光器
工作原理: 接通转向灯开关后， 串联线圈经触点、转向 信号灯构成回路，产生 较强磁场，吸动衔铁， 使触点张开，转向信号 灯不亮。这时，电容器 经串联线圈、并联圈、 转向灯开关、转向灯及 转向指示灯构成充电回 路。
通断电——》电磁力形成、消失——》膜片动 作（反复）——》发声
3、工作原理
工作原理如图所示
谢
谢
布
置
任
务
任务一：画出转向灯及危险灯基本电路图
任务二：写出转向灯电流走向。
任务三：转向灯分不亮故障检修。
课
堂
总
结
学完了信号灯故障检修项目, 你达到了什么目标?
先自己总结一下,再上台与大家分享
学完了信号灯故障检 修项目,你达到了什么 目标? 先自己总结一下,再上 台与大家分享
接入危险报警开关，实现双跳
用万用表，检测危险报警开关
E3
30 15
报警灯开关
49
49a
L
R
15-49 未按报警开关 报警开关按下
通 断
30-49
断 通
49a-L-R
断 通
+12V 30 15
危险报警电路
E3 报警灯开关
49 31 49 J2 49a
49a
L
R 工作原理： 1、单闪电路的工作原理 2、双闪电路的工作原理
故障原因： 1）这一侧的转向灯灯泡有烧坏的，
2）这一侧转向灯的接线、搭铁不良。
排除方法：更换灯泡。
若接线搭铁不良时，视情况处理。
丰田卡罗拉转向与危险警告灯电路分析与检修
丰田卡罗拉转向与危险警告灯电路分析与检修发布时间：2021-06-08T16:06:35.910Z 来源：《基层建设》2021年第5期作者：徐义国[导读] 摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。
深圳技师学院深圳 518116摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。
本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法。
关键词：丰田卡罗拉；转向与危险警告灯；电路分析；故障在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意；当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。
本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法，希望为维修人员提供借鉴和帮助。
1 转向与危险警告灯电路分析一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器（简称闪光器）、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。
卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制，电路如图1所示。
此车使用的转向信号闪光灯继电器为8脚的类型，工作原理与普通3脚式闪光继电器有所不同，其工作原理为：1.1 左转向信号灯工作原理：当打开左转向信号灯开关时，转向开关E8（E60）的A15（B5）脚与A12（B7）脚接通，转向信号闪光器接到一个左转向信号，信号电路为：转向信号闪光器的5脚→前照灯变光开关总成E8（E60）的A15（B5）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。
此时，闪光继电器内部左转向触点闭合。
左转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。
汽车转向灯控制器的原理
汽车转向灯控制器的原理
汽车转向灯控制器的原理是通过车辆电气系统内的电子元件控制转向灯的开关和闪烁。
一般情况下，汽车的转向灯控制器包括转向灯开关、继电器、灯泡、电路板和电源等组成。
具体原理如下：
1. 转向灯开关：驾驶员通过操作方向盘上的转向灯开关，发送信号给转向灯控制器。
2. 控制信号传输：转向灯控制器接收到来自转向灯开关的信号后，通过电路板上的导线将信号传输到继电器。
3. 继电器：继电器是一个电磁开关，能够通过接通或断开电路来控制电流的流动。
转向灯控制器发送信号给继电器后，继电器将根据信号改变其接通或断开状态。
4. 电源：转向灯控制器将从车辆电气系统提供的电源转换为适当的电压和电流，以供给转向灯的正常工作。
5. 灯泡：继电器接通时，将电流传输到转向灯的灯泡，使其发光。
6. 闪烁：转向灯控制器通过控制继电器的开关状态来实现转向灯的闪烁效果。
即使转向灯开关一直保持打开，转向灯也会周期性地开启和关闭，以产生闪烁的效果。
总结起来，汽车转向灯控制器的原理是通过接收来自转向灯开关的信号，控制继电器的开关状态，并通过提供适当的电源和电路使转向灯灯泡发光和闪烁。
这样
就能够在驾驶时方便其他车辆和行人了解车辆的转向意图。
转向灯电路的工作原理是
转向灯电路的工作原理是
转向灯电路的工作原理:
转向灯电路是一种用于车辆转向信号的电路，通常由车辆的灯泡、电源、开关和控制电路组成。
工作原理如下：
1. 电源供电: 转向灯电路通常连接到车辆的电池或发电机上，
通过提供电源电流来使灯泡亮起。
电源电压通常为12V直流电。
2. 开关控制: 车辆上的转向灯开关用来控制转向灯的开关状态。
当驾驶员打开转向灯开关时，电路将会完成，电流将开始流动。
3. 控制电路: 控制电路是一个重要的组成部分，它包括继电器、传感器和电路连接。
当转向灯开关关闭时，传感器会感知到车辆的转向信号，将信号传递给控制电路。
控制电路通过继电器将电流传递给相应的灯泡。
4. 灯泡发光: 一旦控制电路将电流传递给灯泡，灯泡将会发光。
转向灯通常有两个灯泡，一个位于前部、一个位于后部，用于提醒其他车辆驾驶员车辆的转向方向。
5. 开关关闭及重复: 当转向灯开关关闭时，电路将断开，电流
将停止流动。
转向灯通常采用自动重复的机制，使得转向灯在一定时间内自动闪烁，以提醒其他车辆。
总结起来，转向灯电路的工作原理是通过车辆的转向灯开关控
制电路，将电源电流传递给相应的控制电路，控制电路再将电流传递给对应的转向灯灯泡，使其发光。
这样可以提醒其他车辆驾驶员车辆的转向方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一张
主页
下一张
③
电子式闪光器
电子式闪光器分为晶体管式和集成电路式两类，图所示 为带继电器触点式晶体管闪光器外形和结构原理图，其触点 为常闭合触点。
上一张
主页
下一张
⑵ 转向灯及危险信号报警灯电路 转向灯闪烁由闪光器控制电流通、断得到，闪光频率为 1.5±0.5Hz。转向信号闪光器与危险报警闪光器可以共用（图a）
上一张 主页 下一张
线路连接注意事项
1、连接电路过程中小心操作,以防接错线引 起短路烧线. 2、只有当电路都连接正确之后方可接通系统 电源，第一次接通电源应有指导教师在场。 3、服从组长和老师的安排，按分工有次序的 接线 4、保持实训台架的整洁。
上一张
主页
下一张
检修转向灯电路故障
平常生活中你留意到哪些转向灯 的故障现象？ 导致这些现象的原因你觉得有哪 些？
上一张
主页
下一张
常见转向灯故障排除
故障现象 故障原因 诊断排除 检查灯泡型号
检查闪光器及电路 接线 检查灯泡 更换闪光器，调整 触点间隙 调整电压调节器 检查转向开关
两侧转向灯闪 （1）两侧灯泡功率不同 （2）有灯泡坏 烁频率不同
转向灯常亮不 闪 闪频过高或过 低 （1）闪光器损坏 （2）接线错误 （1）灯泡功率不当 （2）闪光器工作不良，触 点间隙过大或过小 （3）电源电压过高或过低 转向开关失效
上一张
主页
下一张
上一张
主页
下一张
组合开关导通状态检测
上一张
主页
下一张
上一张
主页
下一张
上一张
主页
下一张
连接制动灯与倒车灯电路
小组看 图学习 讨论 制定 连接方 案 方案 展示讲 解
总结 评价
分享 成果
实施 方案
上一张
主页
下一张
小组看图学习讨论
1、检测制动灯、倒车灯开关 用万用表测量制动灯开关和倒车灯开关 的好坏
两侧转向灯同 时亮
上一张
主页
下一张
转向灯故障案例分析
奇瑞左右转向灯闪烁频率不一致故障分析 车辆信息： • 车型SQR7110S216 • 发动机型号SQR472F • VIN:LVVDC12AX9D082206 • 变速箱型号：QR512
上一张 主页 下一张
转向灯故障案例分析
故障现象：该车打右转向灯时闪烁频率比左 转向灯闪烁频率快。 故障原因： 1.灯泡故障 2.闪光继电器故障 3.车身控制器故障 4.开关故障 5.线路原读捷达喇叭电路图，写出喇叭电 路走向 （每小组派一个同学上黑板上写，其他同 学写在作业本上）
上一张
主页
下一张
连接电喇叭电路
分析电路： 小组讨论别的组展示在黑板上的电路走向， 帮别的组同学改错。 注意事项： 每小组派一个同学说一条接线注意事项。 组长分工： 组长制定接线计划，分配组员接线。各组 员按组长安排接线。
上一张 主页 下一张
启发：由于右边大灯是LED灯，其电阻要
比普通灯泡的电阻要大，所以导致右转向 灯的支路电阻变大，导致闪烁频率加快。 所以我们在更换与检修时，要注意检查大 灯转向灯灯泡的型号。
上一张
主页
下一张
学完了信号灯故障检 修项目,你达到了什么 目标? 先自己总结一下,再上 台与大家分享
上一张 主页 下一张
上一张
主页
下一张
2、制动灯、倒车灯电路
上一张
主页
下一张
制定方案
各小组用A3纸制定电路连接方案.
温情提示:1、方案包括连接电路图 2、连接电路时的注意事项 3、电路连接操作流程 4、任务分配(几人一小组完成接 线)
上一张
主页
下一张
线路连接注意事项
1、要正确读倒车灯、制动灯电路图 2、连接电路过程中小心操作,以防接错线引 起短路烧线. 3、只有当电路都连接正确之后方可接通系统 电源，第一次接通电源应有指导教师在场。 4、保持实训台架的整洁。
上一张 主页 下一张 返 回
连接转向信号灯电路
功用: 汽车转向信号灯主要用来指示车辆行驶 方向，当遇到特殊情况时，所有转向信号 灯会同时闪烁，作为危险警告信号。
组成: 转向信号灯电路主要由转向信号灯、闪 光器、转向灯开关等组成，如图所示。
上一张
主页
下一张
转向信号电路组成
上一张
主页
下一张
闪光器
① 电容式闪光器
上一张
主页
下一张
整理工具、打扫卫生
上一张
主页
下一张
汽车工程系
上一张
主页
下一张
汽车工程系
上一张
主页
下一张
行业资讯
上一张
主页
下一张
信号灯故障检修
能力目标
连接转向信号灯电路 连接制动灯与倒车灯电路
连接电喇叭电路
检修转向灯电路故障
上一张 主页 下一张
能力目标
知识目标：
1. 能讲述转向信号灯的功用及理解电路基本原理 2． 能讲述危险警告灯的功用及理解电路基本原理 3． 能讲述闪光器的功用、类型、构造及理解基本 工作原理 4． 能讲述制动信号灯的功用及理解电路基本原理 5． 能讲述倒车灯的功用及理解电路基本原理 6． 能说明电喇叭的电路工作原理 7． 能分析信号灯电路故障的原因
电容式闪光器外 形和结构原理如图 所示。接通转向灯 开关后，串联线圈 经触点、转向信号 灯构成回路，产生 较强磁场，吸动衔 铁，使触点张开， 转向信号灯不亮。 这时，电容器经串 联线圈、并联圈、 转向灯开关、转向 灯及转向指示灯构 成充电回路。
上一张 主页 下一张
②
翼片式闪光器
翼片式闪光器外形和结构原理如图所示。
上一张 主页 下一张
故障诊断:车辆进站时报修故障是开右转向时，转向灯
闪烁频率是开左转向时的两倍，当时判断可能是右边 的灯泡可能烧了，但检查所有转向灯泡全部完好，工 作正常。接着我们检查右边所有灯具，发现右边的前 大灯和后尾灯都更换过，于是询问车主该故障在什么 时候开始发生，车主说不清楚，只是最近才发现。可 是观察发现灯具已经更换好长时间，所以我们进行进 一步检查，更换闪光继电器，故障依旧。分析电路图 可知有一条支路会进入车身控制器，所以我们将车身 控制器拆掉断开它，可是故障现象依旧。仔细回想怎 个诊断过程，仍然怀疑是灯具有问题，于是将右边转 向灯具全部更换试车，故障依旧，然后加新灯具装在 左边试车，打左转向时，闪烁频率也会变快，然后仔 细检查了两大灯，发现右边大灯转向灯是LED灯，二 左边是普通灯泡，于是更换了右边大灯，故障排除。
上一张 主页 下一张
技能目标:
会连接转向信号灯工作电路 会连接制动信号灯工作电路 会连接倒车灯工作电路 会连接电喇叭工作电路 会识读捷达全车线路图信号系统部分的电 路并在完成其电路连接 6. 会检修转向信号灯全不亮故障 1. 2. 3. 4. 5.
上一张
主页
下一张
态度目标:
能自觉遵守电器操作工的着装规范 能自觉遵守电器车间的场地安全守则 能自觉遵守电器检修安全操作规范 能按时并积极参与完成学习任务 能服从指导教师的安排 能与其他组员协作或独立完成汽车信号灯系电路 故障的诊断与排除作业 7. 能爱护工具、设备及车间的一切公用设施，保持 其清洁 1. 2. 3. 4. 5. 6.
上一张
主页
下一张
大赛
Pk项目：制动灯、倒车灯电路接线 Pk规则： 1、每小组选出2名参赛选手 2、选手自备工具 3、由两名选手配合完成制动灯、倒车灯电路接线， 连接好后并进行试验确认连接成功。 评判标准：确认连接成功后向老师报告，老师检查 后根据时间的长短判定胜负。
上一张 主页 下一张
上一张
主页
