热轧带钢压下规程设计
1250热轧板带轧制规程设计
1250热轧板带轧制规程设计一、前言热轧板带是金属材料加工过程中常用的一种形式，具有广泛的应用领域。
为了保证产品质量和生产效率，制定一套科学合理的热轧板带轧制规程非常重要。
本文将介绍一种热轧板带轧制规程设计，旨在优化生产流程，提高生产效率。
二、制定背景以钢材为例，热轧板带是制造厚度在4.5mm及以下的钢材的重要工艺步骤。
因此，制定一套适用于厚度为4.5mm及以下的热轧板带轧制规程，对于提高钢材生产效率、保证产品质量起到重要作用。
三、规程设计要点1.轧制工艺设计：根据产品要求和材料特性，确定轧制工艺，包括轧制温度、轧制次数和轧制速度等。
轧制温度应根据材料的硬度和塑性选定，轧制次数和轧制速度应根据材料的厚度和要求的成品尺寸来确定。
2.设备选择与调试：根据热轧板带的设备和生产工艺要求，选购适当的轧机、辅助设备和检测设备。
同时，进行设备的调试和优化，保证轧制工艺的稳定和精确性。
3.质量控制：制定合理的质量控制方案，包括质量检测、质量评价和质量监控。
采用合适的检测工具，如超声检测、硬度检测等，对产品进行质量检测。
对于不合格品，进行返修或者剔除，以提高产品质量。
4.生产计划与调度：制定合理的生产计划和调度方案，根据市场需求和设备运行情况，合理安排生产任务。
及时调整生产计划和调度，以确保生产效率和产品质量。
5.工艺优化和持续改进：根据生产实践和市场需求，对热轧板带轧制规程进行优化和改进。
通过改变工艺参数，提高生产效率和产品质量。
同时，积极引进先进的生产工艺和设备，不断进行技术创新和改进。
四、总结与展望热轧板带轧制规程是保证产品质量和提高生产效率的重要手段。
本文提出了一种针对厚度为4.5mm及以下热轧板带的轧制规程设计。
通过制定合理的轧制工艺、选择适当的设备、实施质量控制、优化生产计划和调度，并进行工艺优化和持续改进，可以提高生产效率和产品质量，满足市场需求。
展望未来，可以进一步研究和发展轧制工艺和设备，提高轧制效率和产品质量，进一步提高热轧板带的应用范围和市场竞争力。
热轧板带钢轧制规程设计
热轧板带钢轧制规程设计一、引言热轧板带钢是一种广泛应用于工业领域的金属材料，其性能的稳定性和质量的优越性对产品的质量和使用寿命至关重要。
因此，热轧板带钢的制造过程需要遵循一定的规程和标准，以确保产品质量的稳定性。
本文将介绍一个热轧板带钢的轧制规程设计。
二、设计目标本轧制规程的设计目标是制定一套科学合理的生产工艺和操作规程，以确保热轧板带钢的质量和性能达到预期要求。
具体的设计目标包括：1.确定合适的轧制温度和轧制速度，以确保给定的产品尺寸和机械性能的要求。
2.设计适当的冷却方式，以确保产品在冷却过程中达到理想的组织结构。
3.确定合适的轧制压力和辊缝尺寸，以确保产品的形状和尺寸的精度。
4.设计适当的轧制工艺和操作规程，以确保生产过程的稳定性和可控性。
5.设计合适的质量检验方法和标准，以确保产品的质量符合要求。
三、设计思路本轧制规程的设计思路是在充分了解产品需求和原材料性能基础上，通过迭代优化的方式确定最佳的轧制工艺和操作规程。
具体的设计思路包括：1.通过分析产品的尺寸要求、力学性能要求和成分要求等，确定轧制温度和轧制速度的范围。
根据产品的板厚和钢种，选择适当的温度和速度条件，以满足产品的性能要求。
2.设计合适的冷却方式，以确保产品在冷却过程中达到理想的组织结构。
根据产品的厚度和形状，选择适当的冷却方式，并确定冷却速度、冷却介质等参数。
3.确定合适的轧制压力和辊缝尺寸，以确保产品的形状和尺寸的精度。
通过分析产品的厚度、宽度和长度要求，选取合适的辊缝尺寸，并确定合适的轧制压力。
4.设计合适的轧制工艺流程和操作规程，以确保生产过程的稳定性和可控性。
根据产品的尺寸和性能要求，确定轧制的工艺流程，并设计详细的操作规程。
5.设计合适的质量检验方法和标准，以确保产品的质量符合要求。
制定合适的质量检验方法和标准，进行产品的质量检验和评价。
四、设计步骤1.分析产品需求和原材料性能，确定轧制温度和轧制速度的范围。
2.设计合适的冷却方式，确定冷却速度和冷却介质。
H68(Y)热轧压下规程
18.09
5 44 33 11.00 25.00 16.67 462.05 466.58 464.32 4.53 20659 27278 10.91 10.00 20.91 9.22 773.78 3.60 16.03 757.75 765.77 68.37 31747 90.00 10.45 0.80 0.30 1.15 24.84 28.57 1.23 35.11 1119.99 0.44 67.39 2.42 0.80 3.22 5.39 16.45 2.01 681.50 2250.00 2500 8.597 0.91 540 0.004 29.54 2.91 639.10 150.32 105.98 90.00
32 轧制压力 Ｐ
KN
33 力臂系数x
34 轧制力矩ＭZ
KN*m
35 轧辊轴承中附加摩擦力矩Mf1 KN*m
36 传动机构中附加摩擦力矩Mf2 KN*m
37 摩擦力矩 Mf
KN-m
38 空转力矩 M0
KN-m
39 静力矩Mc
KN-m
40 等效力矩M'
10^4N-m
41 计算电机功率N
KW
42 选择电机功率N
2500 8.597 0.91 540 0.004 155.15 33.76
13.03
4 63 44 19.00 30.16 20.11 454.87 462.05 458.46 7.18 14656 20659 8.26 10.00 18.26 12.12 784.73 3.60 10.95 773.78 779.26 89.86 41198 90.00 9.88 0.85 0.29 1.12 24.85 28.57 1.20 34.43 1429.53 0.58 149.01 3.09 1.75 4.84 11.92 34.09
金属压力加工车间设计之热轧板带钢轧制规程设计(56页)
在校核粗轧机咬 入能力时，取机 架最大压下量的 那道次进行，精 轧F1～F3可取 F1较核，F4～ F7可取F4校核.
热轧带钢时，最大咬入角一般为15°~20°，低速轧制时为20°， 所以上述咬入角符合条件，咬入能力满足。
2021年8月25日星期三
19
3 速度制度设计-粗轧速度制度
粗轧为可逆式轧制，一般采用梯形速度图
38.1
34.8
16.76 9.69 6.00
7.07 9.69
3.69 6.00
2.09 3.91
F5 30.2 3.91 1.18 2.73
F6 24.6 2.73 0.67 2.06
F7 12.5 2.06 0.26 1.8
2021年8月25日星期三
18
2 咬入能力校核
压下量与咬入角的关系
h D (1 cos ) cos 1 h
No 轧制力能参数校核
Yes 压下规程、速度规程等
最终确定
结束
2021年8月25日星期三
2
压力加工车间设计课程
➢ 初始压下规程设计 ➢ 咬入能力校核 ➢ 速度制度设计 ➢ 轧制温度计算 ➢ 道次变形程度计算 ➢ 道次轧制力和轧制力矩计算
2021年8月25日星期三
3
压力加工车间产线概况
生产工艺流程
SF 2 4 9.69 1 2 0.25
7.07 400
0.13
SF3
3.69 4 6.00
1
1 2 0.25
3.69 400
0.12
SF 4
4
2.09 3.91
1
1 2 0.25
2.09 375
0.11
SF5
4
1880六机架热连轧压下规程完整

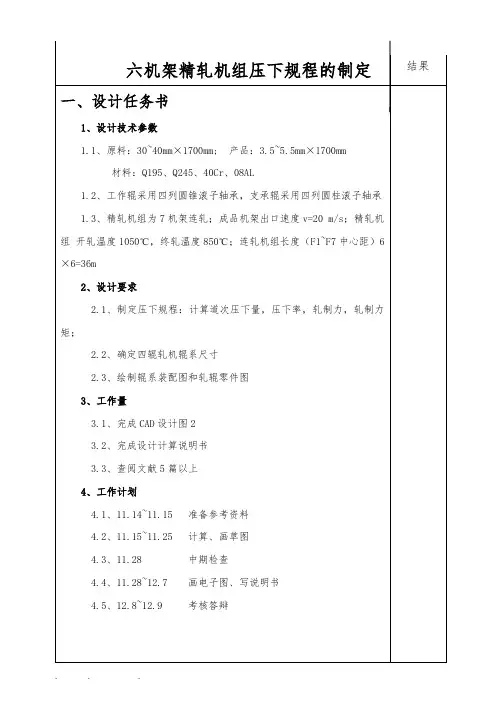

∴D 1=750~800mm 1.2、工作辊轴颈尺寸工作辊轴颈直径：d=（0.5~0.55）D 1 (D 1是新辊直径，且采用滚动轴承)∴d=400~440mm ，取d=440mm 工作辊轴颈长度：l=（0.83~1.0）d∴l=356~440mm ，取l=440mm （辊颈具体长度由轧辊结构确定，最终长度见图纸）圆角半径r=（0.05~0.12）D 1=37.5~90mm ，取r=80mm 1.3、工作辊传动端采用万向扁头，其尺寸如下图所示由轴肩及轴颈尺寸取d=414mm ，a=0.75d=310.5mm 1.4、工作辊尺寸如图2、支承辊尺寸2.1、轧辊直径： 1.3~1.5L=（热带钢精轧机组），且2 1.9~2.1D =21253.3~1446.2D mm =， 21425~1575D mm =比值2LD 标志着辊系的抗弯刚度，其值愈小，则刚度愈高；21D D 主要取决于工艺条件，当轧件较厚（咬入角较大）时，由于要求较大的工作辊直径，故选取较小的21D D 值；当轧件较薄时，则选用较大的21DD 值。
综合，取D 2=1440mm支承辊重车率取6%，2153216%D mm =-，取1530mm ，∴D 2=1440~1530mm 2.2、支承辊轴颈尺寸支承辊轴颈直径：d=（0.55~0.6）D 2 (D 2是新辊直径，且为滚动轴承) ∴d=841.5~918mm ，取d=900mm 。
圆角半径r=（50~90）mm ，取r=90mm 。
支承辊轴颈长度：l=（0.8~1.0）d∴l=720~900mm ，取l=900mm （辊颈具体长度由轧辊结构确定，最终长度见图纸）2.3、支承辊尺寸如图3、轧辊材料选择带钢热轧机的工作辊在选择轧辊材料时，应以硬度要求为主，同时兼4.2、支撑辊轴承的选择：四、轧辊强度校核四辊轧机，由于有支撑辊，存在工作辊与支撑辊之间弯曲载荷分配问题，其次它们之间存在相当大接触应力。
轧制带钢七机架热连轧压下课程设计
轧制带钢七机架热连轧压下课程设计一、课程设计背景随着现代工业的发展，带钢作为一种重要的金属材料，在各个领域中得到了广泛的应用。
而带钢的生产过程中，轧制是一个非常重要的环节。
轧制带钢七机架热连轧压下是目前带钢生产中常用的一种轧制方式，其具有高效、高质、低成本等优点，因此得到了广泛的应用。
为了更好地掌握轧制带钢七机架热连轧压下的技术和方法，提高学生对于轧制工艺的理解和掌握能力，本课程设计旨在通过实践操作，让学生深入了解该工艺流程，并通过实验数据分析和总结，提高学生对于该工艺流程的认知水平和实践能力。
二、课程设计内容1. 实验目标通过本次实验操作，使学生能够掌握以下技能：（1）理解带钢七机架热连轧压下工艺流程；（2）熟悉带钢七机架热连轧压下设备及其操作方法；（3）掌握带钢七机架热连轧压下工艺参数的调整方法；（4）分析实验数据，总结带钢七机架热连轧压下工艺的优化方法。
2. 实验设备本次实验所需设备包括：带钢七机架热连轧压下设备、计算机等。
3. 实验步骤（1）实验前准备：对于带钢七机架热连轧压下设备的操作方法和注意事项进行讲解和演示，并对于实验所需材料进行准备；（2）实验操作：将所需材料放入带钢七机架热连轧压下设备中，按照工艺流程进行操作，并记录相关数据；（3）实验结果分析：根据记录的数据，对于实验结果进行分析，并总结出优化工艺的方法。
4. 实验注意事项（1）在操作过程中，要注意安全，避免发生意外事故；（2）在记录数据时，要认真仔细，确保数据的准确性和可靠性；（3）在分析结果时，要结合理论知识和实际情况进行综合考虑。
三、课程设计总结通过本次课程设计，学生能够深入了解带钢七机架热连轧压下的工艺流程和操作方法，并掌握相关的技能和知识。
同时，通过实验数据的分析和总结，也能够进一步提高学生对于该工艺流程的认知水平和实践能力。
此外，本次课程设计还注重了实践操作与理论知识相结合的教学方式，使学生在实践中更好地理解和掌握相关知识。
热轧板带钢轧制规程设计PPT课件
考虑轧辊与轧件之间的摩擦和张力等因素，计算轧制力矩，保证轧 制过程的稳定性。
速度制度设计
轧制速度
根据设备能力和生产节奏确定轧制速度，提高生产效率。
卷取速度
与轧制速度相匹配，保证带钢卷取整齐、紧密。
加速和减速
在轧制过程中适当进行加速和减速操作，以调整带钢厚度和板形。
张力制度设计
张力设定
01
热轧板带钢轧制规程设 计ppt课件
目录 CONTENT
• 热轧板带钢轧制概述 • 热轧板带钢轧制设备介绍 • 热轧板带钢轧制工艺参数设计 • 热轧板带钢质量控制与检测 • 热轧板带钢轧制过程自动化技术
应用 • 热轧板带钢轧制规程设计实践案
例分析
01
热轧板带钢轧制概述
热轧板带钢定义与分类
定义
热轧板带钢是指通过高温加热后 ，在轧机上经过多道次连续轧制 而成的具有一定厚度、宽度和长 度的钢板或钢带。
基于轧机刚度、轧辊磨损、热膨胀等因素，建立精确的厚度设定 模型。
厚度自动控制（AGC）
采用测厚仪对带钢实际厚度进行实时测量，通过AGC系统对轧机进 行调整，确保厚度精度。
厚度变化趋势预测
利用历史数据和机器学习算法，对带钢厚度变化趋势进行预测，提 前采取控制措施。
宽度控制方法与策略
1 2
宽度设定模型
预测控制
基于历史数据和当前状态，预测 未来一段时间内热轧板带钢生产 过程的发展趋势，提前采取控制 措施，确保生产过程的稳定性和 产品质量。
智能化技术在热轧板带钢生产中的应用展望
机器学习算法应用
通过机器学习算法对历史数据进行分析和学习，挖掘潜在规律并应用于生产过程优化和质量控制 。
智能感知与决策支持
热轧板带钢轧制规程设计
表1.3粗轧机组各道相对压下率分配表
机座号或道 1
2
3
4
5
6
次
相对压下率， 15~23 22~30 26~35 27~40 30~50 33~35 %
某热轧生产线，产品规格1.8*1200mm带卷，材质 STE255，轧制规程设计如下
设计目录 安排轧制规程 校核咬入能力 确定速度制度和轧制延续时间
确定轧制温度温度 计算各道次的变形程度
计算各道次轧制力和轧制力矩
1 安排轧制轧制规程
1.1 轧制方法 本次采用综合轧制法，由2架粗轧机组和7架四
辊不可逆式轧机组成的连轧机组共同完成轧制过 程。
C2 ：热膨胀系数，C2 =1.105；
B0 ：常温下坯宽 ，B0 =1250mm，
ij ：立辊压下量分配系数。
表1.6 立辊压下量分配系数表
立辊道次
侧压量分配系
数
0.21 0
0.25 0.24 0.24 0
1.1.6计算立辊各道次侧压量
BE11 =108×0.21=22.7≈23mm BE12 =108×0=0mm BE13 =108×0.24=25.9≈26mm BE21 =108×0.24=25.9≈26mm BE22 =108×0=0mm BE23 =108×0.25=27mm；
轧制规程设计就是根据钢板的技术要求、原 料条件、温度条件和生产设备的实际情况，运用 数学公式或图表进行人工计算或计算机计算，来 确定各道次的实际压下量，空载辊缝，轧制速度 等参数，并在轧制过程中加以修正和应变处理， 达到充分发挥设备潜力，提高产量，保证质量， 操作方便，设备安全的目的。
毕业设计(论文)-6×1700mm热轧带钢粗轧压下规程制定
攀枝花学院学生课程设计（论文）题目：6×1700mm热轧带钢粗轧压下规程制定学生姓名：学号： 201111102034 所在院(系)：材料工程学院专业：材料成型及控制工程班级： 2011级压力加工班指导教师：肖玄职称：助教2014年10 月13 日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书课程设计（论文）指导教师成绩评定表摘要板带钢是钢铁产品的主要产品之一，广泛应用于工业、农业、建筑业以及交通运输业。
热轧板带钢在国名经济发展中起到巨大的推动作用。
热轧板带生产一直是轧制行业中高新技术应用最为集中、人为最为关注的领域。
本次设计的是中板坯连铸连轧生产线的粗轧压下规程。
本次设计介绍了热轧板带钢的粗轧压下规程，主要设备参数，以中板坯连铸连轧生产线来设计选择坏料，制定粗轧压下规程，制定速度制度、温度制度，最后对轧机的咬入角和轧辊的强度进行校核。
关键词：热轧带钢，中板坯连铸连轧，温度制度，速度制度，轧辊强度ABSTRACTPlate band steel is one of the main products of steel products, which is widely used in industry, agriculture, construction and transportation industry. Hot-rolled strip steel plays a huge role in national economic development. Hot-rolled strip production has been being the field of the application of high technology which is the most concentrated and of most concern in the rolling industry. The design of the rolling schedule of rough rolling of slab continuous casting and rolling production line has been made. This design introduces the roughing press rules of hot-rolled strip steel, main equipment parameters, the choices of bad material of slab continuous casting and rolling production line, develops speed system and temperature system, and checks the bite angle of rolling mill and the strength of the roller.Key words hot-rolled strip steel, slab continuous casting and rolling production line, speed system, temperature system, the strength of the roller目录摘要 (I)ABSTRACT (II)1热轧板带钢概述 (1)1.1热轧板带钢概述 (1)1.2热轧板带钢生产的工艺流程 (1)1.3热轧板带钢生产的生产设备 (1)2典型产品轧制工艺制定 (3)2.1压下规程设计 (3)2.1.1坏料尺寸 (3)2.1.2粗轧机组压下量的分配 (3)2.1.3校核咬入能力 (3)2.1.4确定速度制度 (4)2.1.5确定轧制温度 (6)2.1.6轧制压力的计算 (7)2.1.7传动力距的计算 (8)3 轧辊强度校核与电机能力验算 (10)3.1轧辊的强度校核 (10)3.1.1支承辊弯曲强度校核 (10)3.1.2工作辊的扭转强度校核 (12)3.1.3工作辊与支承辊之间的接触应力 (13)3.2电机的校核 (14)3.2.1 静负荷图 (14)3.2.2主电动机的功率计算 (15)4结束语 (17)参考文献 (18)1 热轧板带钢概述1.1热轧板带钢概述国名经济建设与发展中的大量使用的金属材料中钢铁材料占很大比例，例如2005年世界钢产量约为11亿吨。
课程设计压下规程
（1）概述制定压下规程的方法很多，一般为经验法和理论法两大类。
经验方法是参照现有类似轧机行之有效的实际压下规程（经验资料）进行压下分配及校核计算。
理论方法就是从充分满足前述制定的轧制规程的原则要求出发，按预设的条件通过数学模型计算或图表方法，以求最佳的轧制规程。
这是理想和科学的方法。
通常在板带生产中制订压下规程的方法和步骤为：1）根据原料、产品和设备条件，在咬入能力允许的条件下，按经验分配各道次压下量，这包括直接分配各道次绝对压下量或压下率、确定各道次压下量分配率（）及确定各道次能耗负荷分配比等各种方法；2）制定速度制度，计算轧制时间并确定逐道次轧制温度；3）计算轧制压力、轧制力矩及总传动力矩；４）校核轧辊等部件的强度和电机过载过热能力；5）按前述制订轧制规程的原则和要求进行必要的修正和改进。
（2）限制压下量的因素限制压下量的因素：金属塑性、咬入条件、轧辊强度及接轴叉头等的强度条件、轧制质量。
最大咬入角与轧制速度的关系见表2-1。
表2-1 最大咬入角与轧制速度的关系轧制速度0 0.5 1.0 1.5 2.0 2.5 3.5/m/s最大咬入角/0 25 23 22.5 22 21 17 11（3）道次压下量的分配规律道次压下量通常有两种分配规律。
1）中间道次有最大的压下量，开始道次受到咬入条件的限制，同时考虑到热轧的破鳞作用及坯料的尺寸公差等，为了留有余地，给予小的压下量。
以后为了充分利用钢的高温给予大的压下量。
随着轧件温度下降，轧制压力增大，压下量逐渐减小。
最后为了保证板形采用较小的压下量，但这个压下量又必须大于再结晶的临界变形量，以防止晶粒过粗大，如图2-1（a）所示。
2）压下量随道次逐渐减小? 压下量在开始道次不受咬入条件限制，开轧前除鳞比较好，坯料尺寸比较精确，因此轧制一开始就可以充分利用轧件的高温采用大的压下量，以后随轧件温度的下降压下量逐渐减少，最后1～2道次为保证板形采用小的压下量，须大于再结晶的临界变形量，如图2-1（b）所示。
热轧带钢轧制规程设计(DOC)
热轧带钢轧制规程设计摘要钢铁行业是国民经济的支柱产业，而热轧带钢生产是钢铁生产中的主要环节。
热轧带钢工艺的成熟，为冷轧生产提供了优质的原料，大大地满足了国民生产和生活的需要。
本车间参考鞍钢1700ASP生产线，本设计中主要包括六部分，第一部分从热轧带钢机的发展、国外带钢生产先进技术以及我国带钢发展等几个方面阐述了热轧带钢发展情况；第二部分参考了鞍钢ASP1700生产线以及实际设计情况确定了车间的轧钢机械设备及参数；第三部分以典型产品Q235，3.8×1200mm为例从压下规程、轧制速度、轧制温度等方面确定了生产工艺制度；第四部分以典型产品为例进行了轧制力和力矩计算；第五部分根据设备参数和实际制定的生产工艺进行了咬入、轧辊强度的校核；第六部分本次设计总结。
关键词：热轧带钢，轧制工艺制度，轧辊强度目录1综述 (1)1.1引言 (1)1.2 热轧带钢机的发展现状 (1)1.3热轧板带钢生产的工艺流程 (2)1.4 热轧板带钢生产的生产设备 (3)1.5ASP1700热轧板带钢生产的新技术 (3)2 主要设备参数 (4)3 典型产品轧制工艺确定 (6)3.1 生产工艺流程图 (6)3.2 坏料规格尺寸的选定 (7)3.3 轧制工艺制定 (7)3.3.1 加热制度 (7)3.3.2 初轧和精轧各自压下制度 (7)3.3.3 精轧轧制速度 (9)3.3.4 精轧温度制度 (10)4力能参数计算 (10)4.1 精轧各机架轧制力计算 (10)4.2 精轧各机架轧制力矩的计算 (13)5设备强度及能力校核 (13)5.1 精轧机咬入角校核 (13)5.2 轧辊强度校核 (14)5.2.1 辊身弯曲强度校核 (17)5.2.2 辊颈弯曲和扭转强度校核 (19)5.2.3 辊头扭转强度校核 (20)5.2.4接触应力的校核 (20)6结语 (22)参考文献 (23)1 综述1.1引言按照厚度可将板带分为厚板、薄板和极薄带钢三大类，我国将厚度60mm以上的钢板称为特厚板，20mm~60mm的钢板称为厚板，4.0mm~20mm的钢板称为中板，0.2mm~4mm的钢板称为薄板，其中0.2mm~1.2mm又称为超薄板带，小于0.2mm的极薄板带称为箔材。
热连轧板、带钢轧制规程设定
17.2.3 热连轧板、带钢轧制规程设定17.2.3.1 确定连轧机压下规程的一般方法带钢热连轧机的粗轧机组一般不采用多机连续轧制，其轧制特点和压下规程的制定方法×104×104N／mm)乘以轧件宽度和钢种修正系数的简单办法大致求出，便可基本满足要求。
因此本节只着重讲述连轧机组轧制规程设定的一部分主要问题。
连轧机组轧制规程设定的主要内容，是根据来料情况及产品要求确定各架轧机的空载辊缝和空载速度，也就是确定各架轧机的压下制度、速度制度和温度制度。
其中主要是各架压下量或轧出厚度的设定。
厚度设定之后，才能确定各架的轧制速度。
由于各架轧出厚度实际等于空载辊缝值加上轧机的弹跳值，故欲确定各架的空载辊缝值，便必须由实际厚度减去轧机弹跳值。
轧机的弹跳值又取决于很多因素，所以对弹跳值的估计很难精确，从而使空载辊缝的正确设定十分困难。
在人工操作时对弹跳值只是根据经验来估计，因而只能采用逐步过渡的办法来进行调整，也就是在换辊后，先进行“试轧规格”×1050mm普碳钢作为试轧规格，因为考虑规格厚一些比较好掌握一点。
试轧时根据轧出的实测厚度不断调整修改原设定的辊缝值和速度，使实际厚度接近于额定值(4.0mm)。
然后再在此基础上逐步改轧其他规格，改动的幅度一般不能太大．主要取决于工人的操作经验，通常每次板厚变动 0.5~1.0mm，板宽变动100~200mm左右。
改换规格时调整轧机已经不再考虑各架辊缝和速度绝对值大小，而只根据改换规格的幅度考虑各架应作的调整值。
这样改换规格后的开始1～2块料的成品厚度也还难以达到额定值，但通过调整即可逐步达到要求。
达到要求以后对于同一批料，一般由于人工操作来不及调整，故不再作调整，因而人工操作时同批料的各板卷厚度差值就较大，甚至达0.2mm以上。
人工操作时采用这种逐步过渡的办法，还容易导致各架负荷不均，造成负荷向前面机架或向后而机架积累的现象，从而不仅影响整个机组能力的充分发挥，而且影响带钢的质量。
压下规程设计(DOC)
材料131 欧阳占波朱苗斌2014年11月原料规格：220×1800×4000 Q235A产品规格：15×3800×L (宽度预留50mm左右的切边量）轧制工艺参数：轧制速度:最小：0.9m/s 最大：7.04m/s 道次最大压下量:绝对压下量：40mm（受咬入角限制）相对压下量：40%最大轧制力:轧机设计最大轧制力 90000KN可使用最大轧制力 75000KN设备：类型四辊可逆式轧机额定轧制力带工作辊平衡92000KN带工作辊弯辊89000KN轧机刚度8500KN/mm轧辊尺寸工作辊ø1120/1020×4600mm支承辊 ø2200/2000×4300mm轧制方式：一般热轧将钢坯在高温下直接轧制到最终钢板厚度，不要求控制轧制温 度。
控制轧制当钢坯轧制到钢板厚度1.5或2倍以上时，进行控温。
控温后继 续进行轧制，直到达到钢板要求的厚度。
控制轧制可实现2块最 多5块钢板同时轧制。
热机械控制轧制单纯的控制轧制或控制冷却以及将二者组合在一起的技术目前 多称为热机械控制轧制工艺（简称TMCP ）压下规程设计：确定轧制方法原料在轧机上横轧到所需成品宽度后回转90°进行纵轧。
采用按经验分配压下量后进行校核及修订的设计方法。
先按经验 分配各道次压下量，然后进行调整。
校核咬入角咬入角计算式：）（1020h-1arccos ∆=α 本规程设计要求压下量≤40mm,则最大咬入角：）（102040-1arccos =α≈16º 确定各道次的轧制速度 轧辊转速计算式：根据公式dπ60vn =计算 12.17.0460n max π⨯==120.0438（r/min ） 02.19.060n min π⨯==16.8517（r/min ） 由于轧制需要遵循低速咬入，高速轧制，低速抛出的轧制制度，所以取咬入速度n 1 =20（r/min ），稳速轧制时n 2 =50（r/min ），抛出时n 3 =20（r/min ）；最后一道次为平整，所以为了保证产量及温度控制采取咬入速度n 1 =30（r/min ），稳速轧制时n 2 =50（r/min ），抛出时n 3 =50（r/min ）。
热轧窄带钢压下规程设计
201224050120河北联合大学轻工学院课程设计题目：12mm热轧窄带钢压下规程设计专业：金属材料工程班级：12轧钢学生姓名：赵凯指导老师：李硕日期：2015年12月3日目录1 任务要求 (3)1.1 任务要求 (3)1.2 原料及产品规格 (3)2 压下规程设计 (3)2.1 产品规格 (3)2.2 设计原则 (3)2.3 粗精轧道次，分配压下量 (4)2.3.1轧制道次的确定 (4)2.3.2 粗轧机组压下量分配 (4)2.3.3 精轧机组的压下量分配 (5)2.4 咬入能力的校核 (6)2.5 计算轧制时间 (6)2.5.1 粗轧速度制度 (6)2.5.2 精轧速度制度 (7)2.5.3 各道轧件速度的计算 (8)2.6 轧制压力的计算 (9)2.6.1 粗轧温度的确定 (9)2.6.2 精轧机组温度确定 (10)2.6.3 粗轧段轧制力计算 (10)2.6.4 精轧段轧制力计算 (13)2.7 轧辊强度校核 (14)2.7.1 支撑辊弯曲强度校核 (15)2.7.2 工作辊的扭转强度校核 (16)3 设计总结 (19)一、设计任务1、任务要求（1）、产品宽度1650mm,厚度12mm（2）、简述压下规程设计原则（3）、选择轧机型式和粗精轧道次，分配压下量（4）、校核咬入能力（5）、计算轧制时间（6）、计算轧制力（7）、校核轧辊强度2、坯料及产品规格依据任务要求典型产品所用原料：坯料：板坯厚度：120mm钢种：Q235最大宽度：300mm长度：7m产品规格：厚度：12mm板凸度：6坯料单重：2t二、压下规程设计1、产品宽度300mm,厚度12mm2、设计原则压下规程设计的主要任务就是要确定由一定的板坯轧成所要求的板、带产品的变形制度，亦即要确定所需采用的轧制方法、轧制道次及每道次压下量的大小，在操作上就是要确定各道次辊缝的位置（即辊缝的开度）和转速。
因而，还要涉及到各道次的轧制速度、轧制温度及前后张力制度及道次压下量的合理选择，因而广义地来说，压下规程的制定也应当包括这些内容。
热连轧板带钢工艺与规程设计
热连轧板带钢工艺与规程设计一、工艺概述二、工艺要求和规程设计1.原料准备：-原材料应符合相关标准，且表面应清洁、无油污和杂质。
-开卷过程中，要避免涂层损伤和划伤情况的发生。
2.预热：-应根据原材料的具体要求，进行适当的预热处理。
-预热温度应控制在合理的范围内，以保证后续工艺的正常进行。
3.粗轧：-轧辊应经过相关检查，确保轧辊表面无明显缺陷和损伤。
-轧辊与钢带之间的间隙应依据钢材规格和特性进行调整。
-粗轧应保证得到具有一定尺寸精度和质量的半成品。
4.精轧：-精轧过程中，轧辊和轧制力的选择应依据钢材要求进行。
-轧辊选用应具备一定的强度和耐磨性能。
-轧制力的调整应根据钢带以及轧制机的状况进行。
5.热处理：-热处理温度和时间应根据钢材的化学成分和热处理要求进行调整。
-热处理过程中应进行适当的保护，防止表面氧化和变质。
6.钢带平整化：-平整度和宽度偏差应符合相关标准。
-平整过程中，应根据钢带的特性进行调整，以确保最终产品的质量要求。
7.冷却：-冷却方法和过程应根据钢带的材质和特性来决定。
-冷却速度应适中，避免产生过大的温度变化和形状变化。
8.定尺：-按照客户要求的长度进行切割。
-切割质量和精度应符合相关标准。
9.修边：-修边工艺应根据钢带的特性和要求来确定。
-修边质量和精度应满足相关标准。
10.包装：-包装材料应符合相关标准，确保产品在运输和储存过程中不受损。
-包装方式应根据钢带的尺寸和重量进行选择。
三、总结以上是关于热连轧板带钢工艺与规程设计的一些要点，不同厂家和产品的具体工艺和规程可能会有所差异。
在进行工艺设计和规程制定时，需要考虑到钢带的使用要求和市场需求，以及设备条件和操作人员的技术水平。
通过合理的工艺设计和规程制定，可以提高产品质量和生产效率，同时降低成本和资源浪费。
热轧板带钢课程设计指导书
热轧板带钢课程设计说明书主要内容：1.压下规程制定：1）粗轧压下规程； 2）精轧压下规程。
2.轧制温度及摩擦系数计算：每道次温降计算；每道次摩擦系数计算。
3.轧制力计算：粗轧及精轧每道次轧制力计算。
4.轧辊强度校核：粗轧、精轧危险道次。
1.板带钢轧制压下规程压下规程是板带轧制制度最基本的核心内容，直接关系着轧机的产量和产品的质量。
其内容包括确定轧制方法，轧制道次及每道次的压下量等。
热轧带钢的压下规程包括粗轧和精轧两部分。
本次设计的典型产品是SS400，3.5mm 1350mm。
1）粗轧压下规程粗轧机的作用是将加热后的板坯，经粗轧机轧制成规定的厚度和宽度的中间坯。
（1）根据产品选择原料选择连铸坯的规格为：250mm×1400mm×12000mm,其化学成分为：C：0.12～0.21%；Si：0.2～2.0%；Mn：0.7～2.0%；S ≤0.036%；P≤0.034%；Cu：0.10～0.40%；Al＜0.2。
其余为Fe和微量杂质。
通过Cu、Mn、Si、Al等合金化，并简单调整普通低碳钢的部分元素含量，在不需改变普碳钢生产工艺条件下，就能生产出具有良好的耐大气腐蚀性能、综合机械性能的经济耐候钢。
（2）粗轧各道次压下量分配一般粗轧机轧出的精轧坯厚为30～60mm。
各道次压下率一般分配范围如图下表所示。
表1 粗轧各道次压下率分配范围轧制道次 1 2 3 4 5 6轧5道的ε% 20 30 35～40 35～50 30～50 __ 轧6道的ε% 15～23 22～30 20～35 27～40 30～50 33～35 本设计粗轧轧6道次，采用四辊可逆式轧机，表2表示的是取出粗轧机组的精轧坯厚为32.00mm。
的选用值表2热连轧HRC成品厚度（mm）<3.89 3.90～5.29 5.30～6.99 7.00～9.49 9.50～12.7HRC（mm）32 34 36 38 38～40注：HRC---进精轧的带坯厚度。
热轧板带轧制规程设计轧钢车间设计
热轧板带轧制规程设计轧钢车间设计1.引言轧钢车间是生产热轧板带的关键环节之一，其设计合理与否直接影响到生产效率和产品质量。
本文旨在介绍热轧板带轧制规程设计轧钢车间的相关内容，包括车间布局、设备选型与布置、工艺流程等。
2.车间布局设计2.1 生产线布局热轧板带轧制车间应采用连续式生产线布局，以保证生产效率。
一般分为原料准备区、热轧区、冷却区、整平区、切边区、卷取区等功能区域。
2.2 车间通道与设备间隔为了保证生产过程中的操作和维护的便捷性，车间内应合理设计通道和设备间隔。
通道宽度不应小于2米，设备间隔应留有足够的空间方便操作和设备维护。
2.3 安全设施布置在车间内合理布置各种安全设施，如防火设施、疏散通道、喷淋系统等。
同时，要设置相应的安全警示标识，提醒工作人员注意安全。
3.设备选型与布置3.1 轧机选型选择合适的轧机类型是热轧板带轧制车间设计的关键。
根据生产需求和工艺要求，可以选择三辊式、四辊式或多辊式轧机。
轧机的选型应考虑其压下能力、轧制质量和维护便捷性。
3.2 设备布置在确定轧机选型后，应合理布置其他辅助设备，如入口辊道、卷取机、加热设备等。
根据生产线布局，将各个设备按照工艺流程顺序合理摆放，确保生产过程的连续性和效率。
4.工艺流程设计4.1 剪切准备工艺热轧板带生产前需要进行剪切准备工艺，包括切割废钢板、切头尾、切边等。
这些工艺的设计要考虑到剪切效率和切割质量，确保下一步工艺的顺利进行。
4.2 加热工艺在热轧过程中，板带需要经过加热设备进行加热处理。
加热工艺的设计要考虑到板带的厚度、材质和加热温度等因素，同时要控制加热时间和加热温度的精确度，以确保板带达到所需的热处理效果。
4.3 轧制工艺轧制工艺是热轧板带车间最关键的环节之一。
在轧制工艺中，要根据板带的厚度、材质和产品要求选择适当的轧辊间隙，控制轧制速度和轧制力度，以获得所需的轧制效果。
4.4 冷却工艺轧制后的板带需要进行冷却以固定产品形状和物理性能。
热轧轧制规程课程设计
热轧轧制规程课程设计一、课程目标知识目标：1. 让学生理解热轧轧制的基本概念、工艺流程和参数控制，掌握轧制规程的相关理论知识。
2. 使学生了解热轧轧制过程中常见的问题及解决办法，掌握调整轧制规程的方法。
3. 帮助学生掌握热轧钢材的力学性能、表面质量与轧制规程之间的关系。
技能目标：1. 培养学生运用所学知识，分析实际生产中的热轧轧制问题，并提出合理的解决方案。
2. 提高学生制定和调整热轧轧制规程的能力，以便优化生产过程和提高产品质量。
3. 培养学生查阅资料、团队协作和沟通表达的能力。
情感态度价值观目标：1. 激发学生对金属材料加工领域的兴趣，培养其探究精神和创新能力。
2. 培养学生严谨、务实的学习态度，使其具备良好的职业道德和敬业精神。
3. 强化学生的环保意识，使其在热轧轧制规程制定中充分考虑节能、减排等因素。
课程性质：本课程为金属材料与热处理专业的一门核心课程，具有较强的理论性和实践性。
学生特点：学生已具备一定的金属材料基础知识，具备初步的分析和解决问题的能力。
教学要求：结合实际生产案例，注重理论知识与实际操作的结合，提高学生的综合运用能力。
在教学过程中，关注学生的个体差异，充分调动学生的学习积极性，培养其自主学习、合作学习和探究学习的能力。
通过本课程的学习，使学生能够独立制定和调整热轧轧制规程，为今后从事相关工作奠定基础。
二、教学内容1. 热轧轧制基本概念：介绍热轧轧制的定义、分类及其在钢铁行业中的应用。
教材章节：第一章 绪论内容：热轧轧制原理、热轧与冷轧的区别、热轧钢材的分类及用途。
2. 热轧轧制工艺流程：讲解热轧轧制的主要工艺流程，分析各阶段的关键参数控制。
教材章节：第二章 热轧轧制工艺内容：加热、轧制、冷却、精整等工艺流程及其参数控制。
3. 热轧轧制规程制定：学习热轧轧制规程的制定方法，探讨轧制规程对钢材性能的影响。
教材章节：第三章 热轧轧制规程设计内容：轧制规程的制定原则、影响因素，以及轧制规程对钢材力学性能、表面质量的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热轧带钢压下规程设计材料成型课程设计热连轧板带钢工艺与规程设计目录1. 题目及要求2. 工艺流程图3. 轧制规程设计3.1 轧制方法3.2 安排轧制规程3.3 校核咬入能力3.4 确定速度制度3.5 确定轧制延续时间3.6 轧制温度的确定3.7 计算各道的变形程度3.8 计算各道的平均变形速度3.9 计算各道的平均单位压力P及轧制力P和各道轧制力矩4.电机与轧辊强度校核4.1 轧辊校核4.2 电机校核5. 车间平面布置图指导老师：丽颖晶晶学号：1004040114班级: 材料101姓名：小七（1）题目及要求1) 设计题目已知原料规格为300×2500×12000mm，钢种为Q345，产品规格为20×3000mm。
2）Q345的产品技术要求（1）碳素结构钢热轧板带产品标准（GB912-89)，尺寸、外形、重量及允许偏差应符合 GB-709-88标准钢板长度允许偏差公称厚度钢板长度长度允许偏差＞4-16≤2000 +10 ＞2000-6000 +25 ＞6000 +30公称厚度宽度宽度允许偏差＞4-16 ≤1500 +10＞1500 +15（2）牌号、化学成分及机械性能：低合金结构钢1）碳素结构钢热轧板带产品标准（GB912-89)2)力学性能：综合力学性能良好，低温性能亦可，塑性和焊接性良好，用做中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动荷的结构、机械零件、建筑结构、一般金属结构件，热轧或正火状态使用，可用于-40℃以下寒冷地区的各种结构。
3)表面质量：表面要缺陷少，需要平整，光洁度要好。
（2）工艺流程图1）工艺流程坯料→加热→除鳞→定宽→粗轧→(热卷取→开卷)→精轧→冷却→剪切→卷取2）绘制工艺简图3）确定轧制设备粗轧机：二辊、四辊轧辊的主要参数的确定（辊身直径D 、辊身长度L ）决定板带轧机轧辊尺寸时，应先确定辊身长度L，然后再根据强度、刚度和有关工艺条件确定其直径D。
辊身长度L:应大于所轧钢板的最大宽度bmax，即L=bmax+a；a值视钢板宽度及轧机类型而定，当bmax=1000～2500mm时，a=150～200mm,故取a=200mm，则L=2500+200=2700mm，又因为L/D=2.2～2.7，所以取D=1.00m精轧机:四辊PC轧机轧辊长度：L= b max+a，取a=200mm，L=200mm，则L=2500, 又因为横移量L/D=2.1～4.0，所以取D=0.8m.1 粗轧机组由2 架粗轧机组。
第一架为二辊可逆式轧机，板坯在此机架上轧制1～3道次。
为控制宽展R1 前设有立辊E1。
第二架为四辊可逆式轧机，板坯在此机架上轧制1～3 道次。
各轧机采用单独传动。
粗轧机组设备主要有粗轧机辊道，侧导板，高压水除鳞装置，定宽压力机，立辊轧机，中间辊道，热卷箱和废品推出机等组成。
2 精轧机组由7架四辊不可逆式轧机组成连轧机组。
各机架采用PC 轧机。
前三架主要完成压下，后四架主要控制板形。
各机架负荷分配亦不同，因此前三台采用工作辊辊径较大，后四架采用较小的工作辊。
精轧机组前设置边部加热器。
精轧机 F1～F7全部为液压压下并设弯辊装置。
3 轧机机组主要参考性能参数:（3）轧制规程设计3.1 轧制方法采取常规轧制，选用半连续连轧，粗轧机组由3架轧机组成，其中第一架为辊轧机，第二架为二辊可逆式轧机，第三架为四辊可逆式轧机。
粗轧布置图如下：精轧布置图如下：3.2 安排轧制规程1）粗轧排压下粗轧机各道次压下量分配规律为：第一道次考虑咬入及配料厚度偏差不能给以最大压下量；中间各道次应以设备能力所允许的最大压下量轧制；最后道次为了控制出口厚度和带坯的板形，应适当减小压下量。
粗轧压下量排列表如道次入口厚度（mm）出口厚度（mm）压下量（mm）压下率（％）1 300 45 152 255 45.9 183 209.1 41.8 204 167.3 35.1 215 132.2 29.1 226 103.1 79.4 23.7 232) 精轧排压下精轧连轧机组分配各架压下量的原则：一般也是充分利用高温的有利条件，把压下量尽量集中在前几架，在后几架轧机上为了保证板形、厚度精度及表面质量，压下量逐渐减小。
为保证带钢机械性能，防止晶粒过度长大，终轧即最后一架压下率应不低于10％。
此外，压下量分配应尽可能简化精轧机组的调整和使轧制力及轧制功率不超过允许值。
依据以上原则，精轧逐架压下量的分配规律是：第1架可以留有适当余量，即考虑到带坯厚度的可能波动和可能产生咬入困难等，而使压下量略小于设备允许的最大压下量；第2~4架，为了充分利用设备能力，尽可能给以大的压下量轧制；以后各架，随着轧件温度降低，变形抗力增大，应逐渐减小压下量；为控制带钢的板形、厚度精度及性能质量，最后一架的压下量一般在10~15％左右，精轧压下量排列表如下：道次入口厚度（mm）出口厚度（mm）压下量（mm）压下率（％1 79.4 19.9 252 59.5 14.9 253 44.6 8.9 204 35.7 5.7 165 30 4.5 156 25.5 3.3 137 22.2 20 2.2 103.3 校核咬入能力1）粗轧根据△h max=D(1-cosа)，其中а为最大咬入角，а约为15°～22°，取а=20°，D=1m,则△h max=60.3mm2) 精轧根据△h max =D(1-cos а)其中а为最大咬入角，а约为15°～22°，取а=20°D=0.8m ，则△h max =48.2mm3.4 确定速度制度粗轧速度按照梯形速度图:(a) (b)根据所选梯形速度图,计算各道的纯轧时间和间隙时间。
根据图（b ）， 粗轧机组的纯轧时间t j 计算公式如下: 式中：n h ——速度图的恒定转速，(rpm)； n p ——抛出速度，(rpm)；n y ——咬入速度，(rpm)； a ——加速度，(rpm/s)；b ——减速度，(rpm/s)；L ——该道次轧后长度，(m)； D —工作辊直径，(m)。
⎪⎪⎭⎫⎝⎛----+-+-=b n n a n n D L n b n n a n n t p h y h h p h y h j 226012222π各段轧制时间：纯轧时间t j =t 2+t 3+t 4 粗轧轧制时间计算公式：取a=40rpm/s,b=60rpm/s,n h1=n y1=35，n h2=n y2=35， n h3=n y3=35N h4=n y4=55 ，n h5=n y5=55，n h6=n y6=55， n p =203.5 确定轧制延续时间1）粗轧轧制时间计算由体积不变定理可以求出每道轧后，钢板的长度得L 1=14.02 ( m ),L 2 =17.04 ( m ) ,L 3=21.24 ( m ).L 4=26.79 ( m )，L 5=34.27 ( m ) L 6=44.28 ( m )由公式：将上面的数据带入公式，计算各道纯轧时间，粗轧一，二，三道之间时间间隔道数n h(rpm ) n y(rpm n p(rpm) L(m) 纯轧时间时间间隔)2260(1;;2222342bn n an n DL n t bn n t a n n t p hy hh ph y h ----=-=-=π⎪⎪⎭⎫ ⎝⎛----+-+-=b n n a n n D L n bn n an n t p h y h h ph yh j 226012222π⎪⎪⎭⎫⎝⎛----+-+-=b n n a n n D L n b n n a n n t p h y h h p h y h j 226012222π)TI —T61 35 35 20 14.02 7.931s4s 2 35 35 20 17.04 9.48s4s 3 35 35 20 21.24 11.75s5s 4 55 55 20 26.79 9.9048s 4s 5 55 55 20 34.27 12.38s 4s 655552044.2815.86s粗轧轧制周期t 粗=7.93+9.48+11.75+9.91+12.38+15.86+4+4+4+5+4=88.31s 2） 精轧轧制时间计算粗轧轧完的带坯长度为44.28，至精轧机间隙时间按经验取20s ，由于精轧机组用7个机架，精轧机组的间隙时间：式中：s 0——精轧机组各架间距，4～6m ；v 1，v 2,…,v 6---F 1～F 6的穿带速度精轧各机架转速确定精轧机组各架速度时，应满足金属秒流量相等，即C v h v h v h v h v h v h v h =======77665544332211式中：h 1，h 2…h 7——各架的出口厚度；v 1，v 2…v 7——各架的出口速度； C ——连轧常数。
加速前的纯轧时间：式中：s j ——精轧机组末架至卷取机间距，s j =100m ； D ——卷取机卷筒直径，D=1m ； N ——参数，N=3~5，取5；V 7——第七架的穿带速度，8m/s根据经验取最后一道次即第四道次的穿带速度v 7=8m/s,则根据秒流量体积相等算出前六道次的穿带速度分别为：v 1=2.69m/s, v 2=3.59m/s,⎪⎪⎭⎫⎝⎛++=62100111v v v s t ΛsvDN s t jj 3.1171=+=πv 3=4.48m/s,V 4=5.33m/s ，V 5=6.27 m/s ，V 6=7.21m/s取s 0=6m,故精轧机组的间隙时间：st 16.8)21.7127.6133.5148.4159.3169.21(60=+++++=加速段轧制时间:采用加速度a=0.4m/s 2式中：v 7n ——第七架的最大速度，10m/s v 7——第七架的穿带速度，8m/s a ——加速度，0.4m/s 2。
t j2 = 5.0s加速段的带钢长度:加速后的恒速轧制时间：第七架的纯轧时间： 精轧轧制周期为：Tj = t j + t0=17.7+8.16=25.9s3.6 轧制温度的确定1）粗轧时各道次的温降板坯加热温度定为1300℃，出炉温度降为50 ℃，粗轧前高压水除鳞温度降为20℃，故立辊开轧温度为1230℃，考虑立辊轧后再喷高压水除鳞，再进行强冷后，第一道开轧温度定为1210 ℃，故第一道尾部轧制温度为：04414.1208)10002731210(30093.79.121210)1000(9.121210=+-=-T h Z 可逆轧制时，第一道次的头部为第二道的的尾部，故第二道尾部温度为：m av vl n45227272=-=sv l DN s L t nj j 4.110455114.3100 174.4623=-⨯⨯--=---=πs t tt t j j j j 7.174.153.11321=++=++=av v t n j 772-=C0476.1204)10002731210(2559.48493.79.121210=+++-第二道头部在第三道时变为尾部，故先计算第二道头部的温度，即C044.1207)10002734.1208(25549.124.1208=+-故第三道尾部温度为：间隔五秒：第四道尾部轧制温度为：C 0452.1195)10002731.1199(3.1679.99.121.1199=+-第四道次的头部为第五道的的尾部，故第五道尾部温度为：C0406.1187)10002731.1199(2.13238.1249.99.121.1199=+++-第五道头部在第六道时变为尾部，故先计算第五道头部的温度，即故第六道尾部温度为：C0492.1200)10002734.1207(1.20975.11448.99.124.1208=+++-C0405.1167)100027329.1185(1.10386.15438.129.1229.1185=+++-C 041.1199)100027392.1200(3.16759.1292.1200=+-C 0429.1185)100027306.1187(2.13249.1206.1187=+-2）精轧时各道次的温降轧件经粗轧完后经冷却装置温度降500C ，则T 0=1167.05-50=1117.050C 精轧完后轧件的温度带坯尾部进入精轧第一架的温度为：34001)1000(0386.01T h Z T T +=43)100027305.1117(4.793.370386.0127305.1117+++=K 79.1362=C 08.1089= 考虑精轧前高压水除鳞降1000C ，则尾部进入第一机架尾部温度为989.80C ，轧件部通过精轧机组由于辐射散热所引起的温度降为: C T h v n S t 04426604.13)10002738.1089(208)17(62.17)1000()1(2.17=+⨯-=⨯-=∆∑ 即每架辐射温度降为C t 02.264.13==∆, 故尾部轧制温度为989.8-13.4=976.40C ,满足轧制最终温度3.7 计算各道的变形程度各道次变形程度如下表： 粗轧道次 真实变形程度（％）精轧道次真实变形程度（％）1 15 1 252 18 2 253 20 3 204 21 4 165 22 5 156 236 13sZ s t t s v v v S j n 3.372.2316 3.218.81.30 t 18.8)8159.3169.21(6 )111(t 11 0012100=+==-=='-+=+++=+++='-却时间为：带坯在中间辊道上的冷架的纯轧时间为：故精轧第的时间为：轧件尾部通过精轧各架轧各架的时间。
