伺服驱动系统仿真方案

伺服驱动系统仿真方案1. 引言伺服驱动系统是控制和调节运动的关键组成部分，在许多自动化应用中被广泛使用。

为了提高驱动系统的性能和稳定性，仿真技术被用于预测和优化系统的行为。

本文将介绍一种伺服驱动系统的仿真方案，以帮助工程师在设计和优化伺服驱动系统时进行可靠的预测和评估。

2. 仿真模型搭建为了进行伺服驱动系统的仿真，首先需要搭建仿真模型。

模型的搭建应包括伺服电机、伺服控制器和载荷的建模。

以下是针对每个组件的详细说明：2.1 伺服电机伺服电机是驱动系统的核心部分，通过转化电能和机械能来提供动力。

在仿真模型中，伺服电机的建模通常采用电动机的方程来描述。

这些方程包括电机的电流和速度之间的关系，以及电机转矩和电机转速之间的关系。

2.2 伺服控制器伺服控制器是伺服驱动系统的控制中枢，用于调节电机的速度和位置。

在仿真模型中，可以采用PID控制器或者其他控制算法来对伺服电机进行控制。

控制器的参数需要根据具体应用的需求进行调整和优化。

2.3 载荷载荷是伺服驱动系统需要承受的外部负载。

在仿真模型中，载荷可以通过质量、摩擦力等因素来描述。

载荷的建模对系统的动态响应和稳定性有重要影响，因此需要根据实际情况进行准确地建模。

3. 仿真过程完成伺服驱动系统的模型搭建后，可以进行仿真实验来评估系统的性能和稳定性。

仿真过程应包括以下几个步骤：3.1 系统参数设置在进行仿真实验之前，需要设置伺服电机、伺服控制器和载荷的参数。

这些参数可以根据实际设备的规格和性能手册来确定。

3.2 仿真环境搭建搭建仿真环境是进行仿真实验的基础步骤。

在仿真环境中，需要设置仿真时间、采样周期和仿真条件等参数。

可以使用MATLAB/Simulink、Python等仿真工具来搭建仿真环境。

3.3 仿真实验设计根据伺服驱动系统的实际需求，设计相应的仿真实验。

可以通过改变载荷、调整控制器参数或者应用不同的控制策略来评估系统的性能和稳定性。

3.4 仿真结果分析仿真实验完成后，可以对仿真结果进行分析。

实际交流伺服运动控制系统数学模型及仿真分析

实际交流伺服运动控制系统数学模型及仿真分析1.引言实际交流伺服运动控制系统广泛应用于工业自动化领域，具有快速响应、高控制精度等优点。

为了设计和优化控制系统，需要建立准确的数学模型，通过仿真分析来评估系统性能。

本文将介绍实际交流伺服运动控制系统的数学模型建立方法，并进行仿真分析。

2.实际交流伺服运动控制系统数学模型建立2.1电机模型电机模型是实际交流伺服运动控制系统的核心部分。

常用的电机模型有电压方程模型和电流方程模型。

2.1.1电压方程模型根据电机的电压方程可以得到如下控制方程：\[u(t) = Ri(t) + L\frac{{di(t)}}{{dt}} + e(t)\]其中，\(u(t)\)为电机输入电压，\(R\)为电机电阻，\(L\)为电机电感，\(i(t)\)为电机电流，\(e(t)\)为电动势。

2.1.2电流方程模型根据电机的电流方程可以得到如下控制方程：\[L\frac{{di(t)}}{{dt}} = u(t) - Ri(t) - e(t)\]2.2传动系统模型传动系统模型描述了电机输出转矩和负载转矩之间的关系。

常见的传动系统模型有惯性模型和摩擦模型。

2.2.1惯性模型惯性模型用转动惯量和角加速度来描述传动系统的动态特性。

通常可以使用如下方程来建立惯性模型：\[J\frac{{d\omega(t)}}{{dt}} = T_{in}(t) - T_{out}(t)\]其中，\(J\)为传动系统的转动惯量，\(\omega(t)\)为转速，\(T_{in}(t)\)为电机输出转矩，\(T_{out}(t)\)为负载转矩。

2.2.2摩擦模型摩擦模型描述了传动系统中的摩擦现象，常常包括静摩擦和动摩擦。

常用的摩擦模型有线性摩擦模型和非线性摩擦模型。

2.3控制器模型控制器模型是实际交流伺服运动控制系统的闭环控制模型。

常用的控制器模型有比例积分微分（PID）控制器和模糊控制器。

3.仿真分析建立完实际交流伺服运动控制系统的数学模型后，可以使用仿真软件（如MATLAB/Simulink）进行仿真分析。

实际交流伺服运动控制系统数学模型及仿真分析

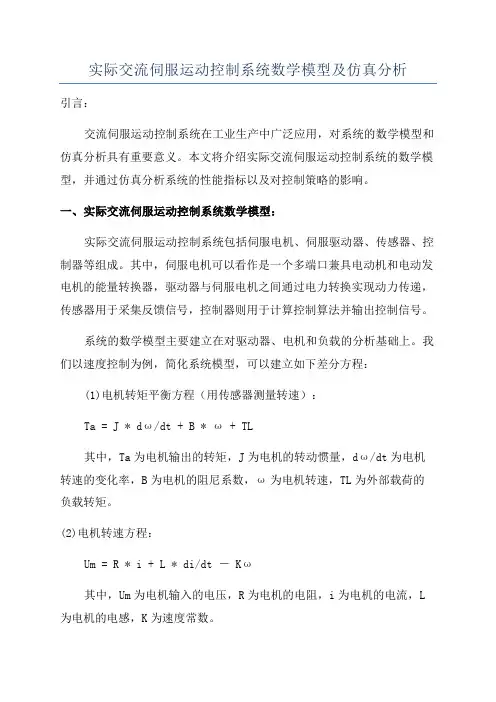

实际交流伺服运动控制系统数学模型及仿真分析引言：交流伺服运动控制系统在工业生产中广泛应用，对系统的数学模型和仿真分析具有重要意义。

本文将介绍实际交流伺服运动控制系统的数学模型，并通过仿真分析系统的性能指标以及对控制策略的影响。

一、实际交流伺服运动控制系统数学模型：实际交流伺服运动控制系统包括伺服电机、伺服驱动器、传感器、控制器等组成。

其中，伺服电机可以看作是一个多端口兼具电动机和电动发电机的能量转换器，驱动器与伺服电机之间通过电力转换实现动力传递，传感器用于采集反馈信号，控制器则用于计算控制算法并输出控制信号。

系统的数学模型主要建立在对驱动器、电机和负载的分析基础上。

我们以速度控制为例，简化系统模型，可以建立如下差分方程：(1)电机转矩平衡方程（用传感器测量转速）：Ta = J * dω/dt + B * ω + TL其中，Ta为电机输出的转矩，J为电机的转动惯量，dω/dt为电机转速的变化率，B为电机的阻尼系数，ω为电机转速，TL为外部载荷的负载转矩。

(2)电机转速方程：Um = R * i + L * di/dt －Kω其中，Um为电机输入的电压，R为电机的电阻，i为电机的电流，L 为电机的电感，K为速度常数。

(3)电机电流方程：Um = Ke * ω + Ri + L * di/dt其中，Ke为电机的电动势常数。

(4)控制器输出方程：Um = Kp * (ωd - ω) + Ki * ∫(ωd - ω)dt + Kd * d(ωd - ω)/dt其中，Kp、Ki、Kd为控制器的比例、积分、微分参数，ωd为期望转速。

以上方程构成了实际交流伺服运动控制系统的数学模型，通过求解这些方程，可以得到系统的状态变量和输出变量的关系，从而实现对系统动态特性的分析和控制。

二、仿真分析：通过对实际交流伺服运动控制系统的数学模型进行仿真分析，可以评估系统的性能指标以及对控制策略的影响。

1.性能指标评估：在仿真中，可以通过设定不同的输入信号，如阶跃、脉冲等，观察系统的响应情况，计算系统的过渡过程中的超调量、调节时间、稳态误差等性能指标。

仿真伺服程序实验报告

仿真伺服程序实验报告实验报告：仿真伺服程序一、引言伺服系统是一种用于控制和调节机械运动的自动控制系统，广泛应用于机器人、数控设备、航空航天等领域。

为了加深了解伺服系统的工作原理和参数调节方法，本实验采用仿真软件进行伺服程序的实验。

二、实验目的1. 理解伺服系统的结构和工作原理；2. 掌握伺服系统参数的调节方法；3. 利用仿真软件搭建伺服系统并进行参数调节；4. 分析伺服系统的动态性能和稳态性能。

三、实验步骤1. 搭建伺服系统仿真模型根据实验要求，采用仿真软件搭建伺服系统的数学模型。

包括伺服电机、负载、传感器等元件，并建立其间的物理联系和数学关系。

2. 参数调节方法根据实验要求，采用合适的参数调节方法对伺服系统进行参数调节。

常用的方法有试验法、根轨迹法等。

3. 仿真实验利用仿真软件对搭建好的伺服系统进行参数调节，并观察系统的动态响应和静态性能。

根据实验结果分析系统的稳定性、速度响应和位置精度等。

四、实验结果与分析通过仿真实验，在伺服系统仿真模型中分别采用试验法和根轨迹法进行参数调节。

观察到伺服系统的动态响应和静态性能都有明显的改善。

1. 试验法参数调节试验法是一种较为简单直观的参数调节方法。

通过逐渐调节参数，并观察系统的动态响应，根据实验结果进行调整。

在实验中，采用试验法进行参数调节后，伺服系统的速度响应和位置精度均有明显的提升。

2. 根轨迹法参数调节根轨迹法是一种基于系统的极点位置的参数调节方法。

通过绘制系统的根轨迹图，分析图形的形状和位置，调整参数使得系统稳定性和动态性能得到优化。

在实验中，采用根轨迹法进行参数调节后，伺服系统的速度响应和位置精度均有进一步提升。

综合分析两种参数调节方法的实验结果，可以得出伺服系统的参数调节对系统的动态响应和静态性能有着显著的影响。

合理的参数调节可以提升系统的稳定性、速度响应和位置精度，从而满足实际应用需求。

五、实验总结通过本次仿真实验，掌握了伺服系统的结构和工作原理，了解了伺服系统参数的调节方法，并利用仿真软件成功搭建了伺服系统的数学模型进行参数调节。

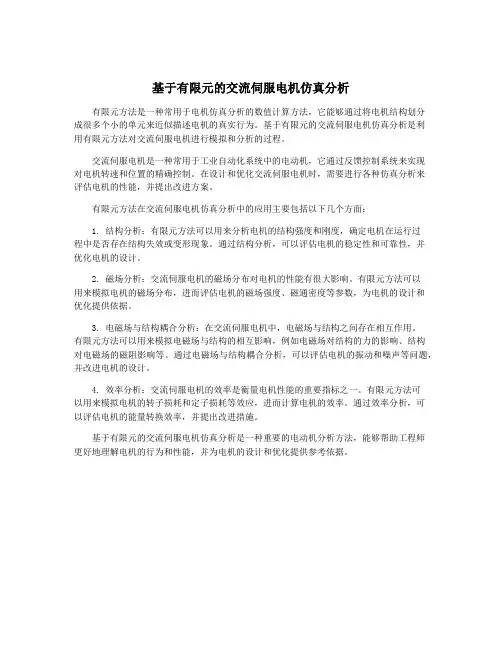

基于有限元的交流伺服电机仿真分析

基于有限元的交流伺服电机仿真分析有限元方法是一种常用于电机仿真分析的数值计算方法，它能够通过将电机结构划分成很多个小的单元来近似描述电机的真实行为。

基于有限元的交流伺服电机仿真分析是利用有限元方法对交流伺服电机进行模拟和分析的过程。

交流伺服电机是一种常用于工业自动化系统中的电动机，它通过反馈控制系统来实现对电机转速和位置的精确控制。

在设计和优化交流伺服电机时，需要进行各种仿真分析来评估电机的性能，并提出改进方案。

有限元方法在交流伺服电机仿真分析中的应用主要包括以下几个方面：1. 结构分析：有限元方法可以用来分析电机的结构强度和刚度，确定电机在运行过程中是否存在结构失效或变形现象。

通过结构分析，可以评估电机的稳定性和可靠性，并优化电机的设计。

2. 磁场分析：交流伺服电机的磁场分布对电机的性能有很大影响。

有限元方法可以用来模拟电机的磁场分布，进而评估电机的磁场强度、磁通密度等参数，为电机的设计和优化提供依据。

3. 电磁场与结构耦合分析：在交流伺服电机中，电磁场与结构之间存在相互作用。

有限元方法可以用来模拟电磁场与结构的相互影响，例如电磁场对结构的力的影响、结构对电磁场的磁阻影响等。

通过电磁场与结构耦合分析，可以评估电机的振动和噪声等问题，并改进电机的设计。

4. 效率分析：交流伺服电机的效率是衡量电机性能的重要指标之一。

有限元方法可以用来模拟电机的转子损耗和定子损耗等效应，进而计算电机的效率。

通过效率分析，可以评估电机的能量转换效率，并提出改进措施。

基于有限元的交流伺服电机仿真分析是一种重要的电动机分析方法，能够帮助工程师更好地理解电机的行为和性能，并为电机的设计和优化提供参考依据。

双电机伺服驱动系统的建模与仿真
