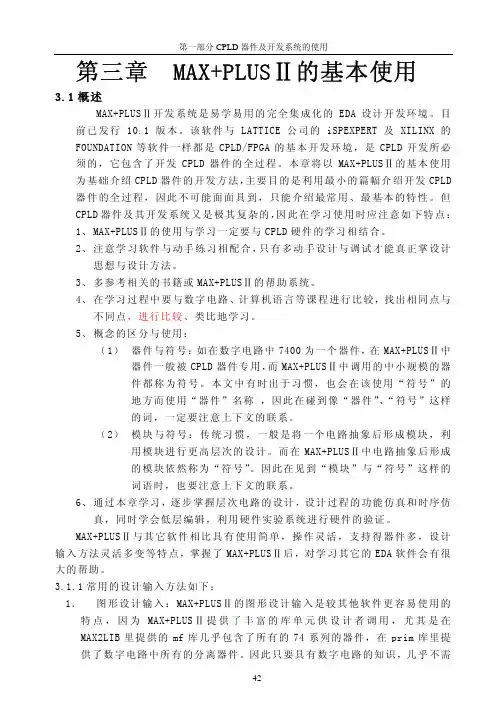

第三章 MAX+PLUSⅡ的基本使用3.1概述MAX+PLUSⅡ开发系统是易学易用的完全集成化的EDA设计开发环境。
目前已发行10.1 版本。
该软件与LATTICE公司的iSPEXPERT及XILINX的FOUNDATION等软件一样都是CPLD/FPGA的基本开发环境，是CPLD开发所必须的，它包含了开发CPLD器件的全过程。
本章将以MAX+PLUSⅡ的基本使用为基础介绍CPLD器件的开发方法，主要目的是利用最小的篇幅介绍开发CPLD 器件的全过程，因此不可能面面具到，只能介绍最常用、最基本的特性。
但CPLD器件及其开发系统又是极其复杂的，因此在学习使用时应注意如下特点：1、 M AX+PLUSⅡ的使用与学习一定要与CPLD硬件的学习相结合。
2、 注意学习软件与动手练习相配合，只有多动手设计与调试才能真正掌设计思想与设计方法。
3、 多参考相关的书籍或MAX+PLUSⅡ的帮助系统。
4、 在学习过程中要与数字电路、计算机语言等课程进行比较，找出相同点与不同点，进行比较、类比地学习。
5、 概念的区分与使用：（1） 器件与符号：如在数字电路中7400为一个器件，在MAX+PLUSⅡ中器件一般被CPLD器件专用，而MAX+PLUSⅡ中调用的中小规模的器件都称为符号。
本文中有时出于习惯，也会在该使用“符号”的地方而使用“器件”名称 ，因此在碰到像“器件”、“符号”这样的词，一定要注意上下文的联系。
（2） 模块与符号：传统习惯，一般是将一个电路抽象后形成模块，利用模块进行更高层次的设计。
而在MAX+PLUSⅡ中电路抽象后形成的模块依然称为“符号”。
因此在见到“模块”与“符号”这样的词语时，也要注意上下文的联系。
6、 通过本章学习，逐步掌握层次电路的设计，设计过程的功能仿真和时序仿真，同时学会低层编辑，利用硬件实验系统进行硬件的验证。
MAX+PLUSⅡ与其它软件相比具有使用简单，操作灵活，支持得器件多，设计输入方法灵活多变等特点，掌握了MAX+PLUSⅡ后，对学习其它的EDA软件会有很大的帮助。
Max+Plus II 使用说明 (一)
Max+Plus II 使用说明 (一)Max+Plus II 是一款基于计算机辅助设计 (CAD) 技术的数字逻辑电路仿真软件。
这款软件由美国英特尔公司 (Intel) 开发，可用于设计和验证数字逻辑电路，包括组合逻辑电路和时序逻辑电路。
本文将详细介绍 Max+Plus II 的使用说明，帮助用户更好地了解和应用该软件。
一、软件下载与安装Max+Plus II 可以从英特尔公司的官方网站上下载，安装过程简单，用户只需要按照安装向导逐步完成即可。
注意，该软件只能在 32 位版本的 Windows 操作系统上运行，所以用户需要确保自己的电脑系统符合要求。
二、主要功能介绍1. 逻辑设计：Max+Plus II 提供了完整的数字逻辑设计工具箱，包括位宽选择、时钟控制、计数器设计等工具，支持标准硬件描述语言VHDL 和 Verilog。
2. 仿真调试：Max+Plus II 可以进行逻辑仿真和时序仿真，模拟电路的输入输出信号，检查电路设计的正确性和可行性。
3. 器件库管理：Max+Plus II 内置了丰富的器件库，用户可以根据需要选择和添加器件，支持包括 FPGA、CPLD、RAM、ROM 等在内的多种器件类型。
4. 项目管理：Max+Plus II 支持多个项目的并行管理，用户可以轻松创建、打开、保存和关闭项目，以及在不同的项目之间进行切换操作。
三、使用步骤1. 创建项目：用户需要先创建一个新项目，然后选择适当的器件和设计语言，制定设计规范和参数，创建设计文件，并建立测试目标。
2. 设计与仿真：用户可以使用逻辑设计工具箱，将逻辑元件（例如逻辑门、寄存器、计数器等）组合起来构建数字逻辑电路，并在仿真界面中进行测试和验证。
3. 下载与调试：用户完成设计和仿真之后，可以将设计文件下载到目标设备中，然后进行实际调试和测试，以验证电路的正确性和可行性。
四、注意事项1. 在使用 Max+Plus II 进行数字逻辑电路设计时，需要遵循设计规范和标准，保证设计的正确性和可靠性。
Maxplus II 指导
和图标
以激活编辑器。
另一种是从工作主界面的菜单栏，如图 1-1 所示，进入 Options（选择）下拉菜单，选取 License setup…，打开 License setup 对话框，如图 1-2 所，由 Browse 找到 License 所在的路径，加入到 License File or Server Name 输入框中，点击 OK 即可。
注释：
FPGA —— Field Programmable Gate Array，现场可编程门阵列。
CPLD —— Complex Programmable Logic Device，复杂可编程逻辑器件。
Altera 公司的 FPGA/CPLD 有以下系列：Classic、ACEX1K、MAX5000、MAX7000、MAX9000、 FLEX6000、FLEX8000、FLEX10K、FLASHLogic 等。在 Maxplus II 的 Device 列表中包含了以上系列 的器件。
7
2620762.doc
Writed by 汪原
8—— 将输入的设计设置为当前项目 9—— 显示顶层设计 10—— 检查并保存 11—— 保存并编译 12—— 保存并仿真
画图工具栏：这组工具栏位于图编辑器的左边，用来画逻辑电路图。
—— 选取对象框，对其作常规操作 —— 插入文本 —— 画直角形连接导线 —— 画线形导线
Maxplus II 的主界面有标题栏、菜单栏和工具栏。如图 2-1 所示：
图 2-1 主界面的各栏目 标题栏指示当前保存文件的路径。 菜单栏有五项，一般先启用前两项，Help 随时可用，第三和第四项在编辑区使用。
MAX+plus II 的下拉菜单囊括了该软件的功能，可称之为主菜单。
MAX+plus_II教程完整版_new
输入引脚 INPUT
进行连接
输出引脚 OUTPUT
双击修改名称
步骤3：将设计的原理图文件保存至该工程所在的文件夹
首先点击这里
文件名取为： h_adder.gdf
要存在自己建 立的文件夹中
步骤4：将设计项目设置成工程文件(PROJECT)
最后注意此路
菜单File项 -> Project -> Set Project to Current File 径指向的改变
消去这里的勾， 以便方便设置
输入电平
改变仿真区域 坐标到合适位置
点击‘1’，使拖黑 的电平为高电平
(6) 波形文件存盘
步骤8： 仿真测试和波形分析 （1）运行仿真器 菜单MAX+plusII项 -> Simulator
ALTERA软件安装说明
一、安装MAX+PLUSⅡ（共有三项内容）1、安装MAX+PLUSⅡ工具软件MAX+PLUSⅡ几种版本的安装方法基本相同，下面为PC机的Windows OS平台的安装过程。

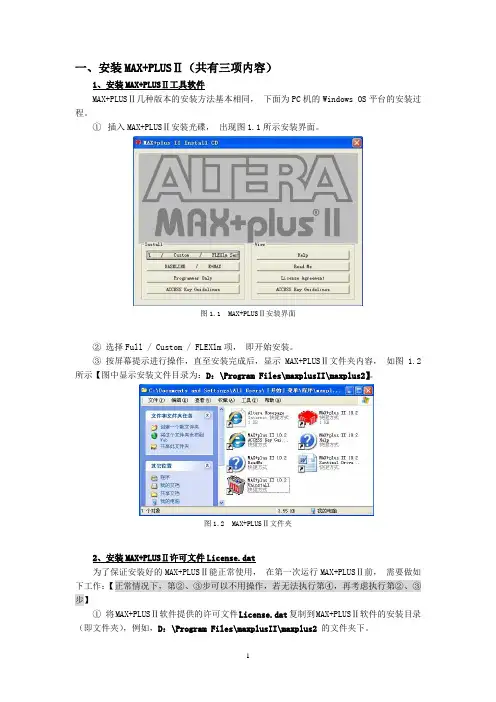

①插入MAX+PLUSⅡ安装光碟，出现图1.1所示安装界面。
