文件名称洁净区气流组织检测SOP

目的建立规范的净化空调系统洁净区气流组织测试标准操作SOP，作为操作及测试人员行为的依据和准则。

1、范围适用公司A级洁净区气流组织的测试调试。对于单向流（平行流）

洁净室，在空态或静态交工验收情况下，可不必进行系统调试，只在动态调试中进行全面调试。测定其工作区的气流流型、工作区的速度分布。

职责空调操作、维护人员、制冷专业技术人员等

操作过程

1.要求较高的A级洁净区气空调房间气流组织测定的内容包括：气流流型的测定、

速度分布和温度分布的测定。

2.准备工作

1、工况准备：气流组织的测定是在空调系统风量调整到符合设计要求，并保证

各送风口的风量达到均匀分配以及空调机各部分运转正常的条件下进行。

2、仪器工具的准备：电位差计及其附属仪表、热电偶、温度自动记录仪（用来

记录送风温度和室温）、通风干式湿球温度计、分度值为0.1℃和0.01℃的

水银温度计、皮托管、补偿式微压计和倾斜式微压计、热球风速仪等。

其他如：卫生香、合成纤维、黑（白）胶布、皮卷尺、手电筒、测杆、

标竿等。

3、测点布置的绘制：根据洁净房间的尺寸（长、宽、高）及送回风方式。按照

一定比列画出平面图和纵断面图，在图上应注明房间尺寸、送回风口的位置，

标高、门窗的位置及工艺设备的位置等。

平面测点布置图：首先在地面标出风口的轴线和风口之间的中线，在房间

长度方向上按照送风口直径（或当量直径）d

0的倍数，例如：5 d

0、

10 d

、20 d

、。。。。

70 d

0或5 d

、10 d

、15 d

、20 d

、。。。40 d

划分直线（即横断面），这些线分

别与风口的轴线和中心线的交点，即为测点位置。确定了测点位置要用黑（白）胶布贴在地板上。

纵断面测点布置：按照平面布置图，选取一个有代表性的风口画出纵

断面的测点布置图，作为观察、描绘气流流型和测气流速度分布时用。纵断面图是指沿着送风口的轴线方向所作的垂直剖面图在房间长度方向的划分与平面测点布置图相同。在房间高度方向，根据室温允许波动的范围不同，宜每0.2－0.5M布置一个测点。

3.气流流型的测定

3.1气流流型的测定方法：烟雾法。

3.1.1烟雾法：将棉球醮上发烟剂（如四氯化钛、四绿化锡等）放在送风口处，烟雾

随气流在室内流动。仔细观察烟雾流动方向和范围，在记录图上粗约地描绘出射流边界、回流涡旋区和回流区。

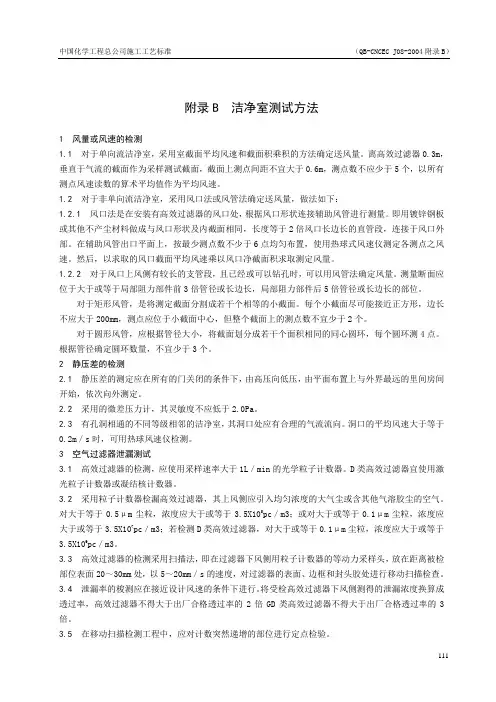

4.气流速度分布的测定：

目的：气流速度分布的测定，主要确定气流在进入工作区前，其速度是否衰减以及考核洁净区内气流速度是否符合生产工艺和GMP要求。一般是紧接着气流流型测定之后进行。

测定方法：将测干头部绑上一个热球风速仪的测头和一条合成纤维，在风口直径倍数的不同断面上从上到下逐点进行测量（一般希望每个点测两次取平均值），热球风速仪只测出气流速度的大小而气流方向靠丝线飘动的方向来确定，并将测定结果用面积图形表示在纵断面上。

判别速度衰减的程度，需要画出射流速度衰减曲线图。对于没有衰减好的的气流在现场可以减小送风口速度来调节，如果在测试过程中发现气流中途下落达不到末端，可增大出口速度来解决。

5.温度分布的测定：

目的：温度分布的测定主要确定射流的温度进入洁净区之前是否衰减好，以及洁净区的区域温差值，在此基础上画出区域温差的累计曲线。

射流区域温度衰减的测定：射流区测点的布置与测速度分布相同，可用水银温度计进行逐点测量。射流区每个垂直断面上测5个点。在射流速度最大值处所测得的温度称为射流轴心温度t射心，而把5个测定温度的平均值作为射流的平均温度t 射平。

洁净区域内温度分布的测定：主要测定洁净区域内（离地2M以下）不同标高平

面上各点的温度，绘出平面温差图，进而确定不同平面中区域温差值。

以洁净区所有测点的综合平均温度作为室温基数t室，并将各测点温度与t室进行比较，根据各温差占总数的百分比，判断洁净室内所达到的室温允许的波动范围，90％以上合格。
