光缆接头盒说明书
OPGW[1].ADSS光缆接头盒使用操作说明(新)
![OPGW[1].ADSS光缆接头盒使用操作说明(新)](https://img.taocdn.com/s3/m/29c2fc4d2e3f5727a5e962f3.png)
OPGW、ADSS光缆接头盒使用操作说明1目录一、接头盒使用说明1、各部件名称2、结构特点3、技术指标4、操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理4.1.2 OPGW接头盒的处理（图二）（2）ADSS光缆接续操作（3）接头盒的安装固定4.3.1 接头盒铁塔安装固定（图一）4.3.2 接头盒杆用安装固定（图三、四）(4)光纤保护管安装操作( 图五)二、安全须知23OPG W 、ADSS 光缆接头盒使用说明和安全须知该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。
1. 各部件名称接头盒示意图（图一）2. 结构特点机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。
）3.技术指标光纤曲率半径：≥45mm 盘留光纤长度：≥2m光纤盘留附加衰耗：≤0.01dB 光纤最大容量：≤144芯适用温度范围：-40~+70℃抗侧压力：≥2000N外型尺寸（mm）：480(H)×200(φ) 重量：6.7Kg4.操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理a)从对OPGW保护及方便固定的角度考虑，理顺预留OPGW光缆走径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。
b)将OPGW光缆从与光缆直径相匹配的铝套管中穿过，套到距端面1.5m 左右的地方，以防止扭动松股，用细齿钢锯条或边剪钳切去OPGW光缆铠装层，剪切铠装层时最好把光缆固定在一个夹具上，并精心操作，在切AA线、AS线时，不能损伤不锈钢光纤单元，包括切痕和扭结，所切线材端面应平齐c)用十字捋直轮将钢管单元捋直，在伸出端面60~80mm处做好标记，用钢管切割刀切去钢管，首先使用切割刀夹持住钢管并保证不左右滑动，旋转一周松动后，拧紧刀刃，再旋转一周，如此反复4次左右，观察切口深度合适后，取下切割刀；双手握住钢管，大拇指捏住切口处，前后缓缓扳动2次，防止钢管变形及断裂后锐边擦伤光纤，待钢管完全脱落后，轻轻地将钢管移去。
2178c使用说明书
32178-C系列光缆接头盒使用说明目录2178-C系列光缆接头盒产品说明21.0 概述22.0 技术规范23.0 成套件32178-C系列光缆接头盒操作说明44.0 光纤准备45.0 安装密封胶带56.0 安装加强芯固定组件67.0 连接屏蔽层可选68.0 盘纤79.0 固定接续盘及光纤接续710.0 盒体的封装811.0 盒体的测试812.0 盒体的重复开启82178-C系列光缆接头盒产品说明1.0 概述1.1 3M 2178-C系列光缆接头盒适用于直埋人孔架空和基座式安装并可在完成接续后进行快速的充气密封试验请按照具体情况选择安装方式该接头盒在盒体两端各有两个光缆入口配合使用密封插件可进行光缆的直接端接或分歧接续密封的盒体无需填充树脂即可提供防水防潮保护1.2 重复开启光缆接头盒时请配套使用3M的2180配套件其中包含了所有增加光缆和接头盒重新组装所必需的材料2.0 技术规范最大光缆外径1” (25mm)最小光缆外径0.4” (10mm)盒体长度21.9” (557mm)盒体宽度8.5” (215mm)盒体高度 4.7” (119mm)接头盒腔体尺寸长16.4” (416mm)宽 5.5” (140mm)高 1.2” (30mm)2.1 接续容量最多接续盘容量 2 个 3M 2522接续盘1个 3M 2522+2523接续盘4个 3M 2524-CF接续盘3个 3M 2524接续盘接续盘最大容量带状 10带 2522接续盘 熔接带状 12带 2523接续盘 熔接散芯 36芯 2524-CF 接续盘 熔接散芯 24芯2524接续盘熔接或Fibrlok接续子注意 用3M的2524接续盘进行接续时直接时最多能容纳4根0.5”(12.5mm)直径的光缆端接时能适用至最大直径为1”(25.4mm)的光缆30 成套件3.1 3M 2178-C系列配套件注 未含打磨砂纸光缆清洁材料和屏蔽连接带3.2 3M 2180配套件3.3 所需工具λ1/2”(12.7mm)六角套筒扳手λ断线钳λ一字十字旋凿λ活动扳手λ定力矩扳手λ卷尺λ电工剪刀2178-C系列光缆接头盒操作说明注意1 如采用壁挂式请配合使用3M 2198壁挂式安装架在光缆准备前将安装架装在接头盒底座上如图所示注意2良好的密封取决于是否严格按照操作说明的步骤及使用规定的密封材料操作不当会引起渗漏或盒体的损坏为确保密封完好请保持密封处的清洁不沾染油脂请不要使用已经使用过的或其它任何未被推荐的密封材料这些都可能引起密封性能的下降40 光纤准备注意去除光缆外皮时不要切断扭结或损伤内护套如发生意外可切除后面的光缆外皮以保证足以检修和维护4.1 撕去两片尼龙搭扣背面的保护纸纵向贴在接头盒上的塑料托架上另外两片则横向贴在接续盘底面与贴在接头盒上的尼龙搭扣成交垂直排列4.2 安装密封圈及色带根据光缆外径选择并安装两个合适孔径的密封圈同时扎上色带防止密封圈大范围滑动色带定义接头盒光缆入端扎兰色扎带出端扎绿色带分歧缆扎白色带光纤掏缆时可将密封圈沿槽口剪断后套入光缆4.3 开剥光缆开缆长度为180cm层绞式散芯光缆开缆形式如图示层绞式或中心束管式带状光缆中心束管式散芯光缆开缆形式如图示4.4 打磨在光缆外皮端口处打磨光缆13cm缠绕一层80T胶带后再去掉以清除碎屑50 安装密封胶带5.1 距离光缆开缆口 4.5cm处缠绕宽带型密封胶带胶带两侧为密封圈胶带勿拉伸缠绕厚度与密封圈直径相同然后为防止胶带粘上灰尘先在胶带外侧缠绕一层保护纸5.2 胶带的剪切采用双斜角法在横向和厚向均为斜切60 安装加强芯固定组件6.1从光缆端口处开始缠绕两层23#拉敏型胶带缠绕总宽度为3cm层绞式光缆的单根加强芯预留4.5cm中心束管式光缆的两根加强芯预留5cm并穿过固定螺栓的中孔L支架的定位孔露头约0.5cm6.2把螺母从L支架下方套在固定螺栓上然后用活动扳手固定紧6.3用旋凿把钢箍牢牢地锁紧L支架和光缆必须在加强芯固定组件上安装护帽保护光纤然后把L支架插入接头盒两端的适配槽中注意密封胶带是否正好在进缆口中7.0 连接屏蔽层可选小心切割光缆端头外皮呈L形切口长约1cm翻开屏蔽层将屏蔽连接夹夹住屏蔽层注意不要接触到钢箍然后用80T电气绝缘胶带小心缠绕住金属部分如果光缆间屏蔽层要求不导通可以把屏蔽连接线一剪为二如果需要铠装电缆的铠装层能提供大电流电气连接可采用可选的3M 25T金属编织连接带8.0 盘纤光纤在盒体接续盘内逆时针方向盘绕后进入接续盘带状光缆及中心束管式散芯光缆为裸纤盘纤形式不要有任何附加物层绞式散芯光缆可带子管进行盘纤可适当使用扎带但不能过于用力光纤进入接续盘时通过带状或散芯载纤管在接续盘入口处固定对于带状光缆采用带状光纤载纤管层绞式散芯光缆载纤管长25cm中心束管式光缆采用中心束管光缆保护件9.0 固定接续盘及光纤接续接续盘通过两个单背胶尼龙搭扣粘在盒体的固定底座上接续盘可实现绞链式叠加最后通过绑扎带与盒体再次固定光纤进入接续盘后按逆时针盘纤至少盘一大圈留出足够余长剪去多余的部分熔接或冷接10 盒体的封装10.1将盒体表面擦干净将密封胶带外侧的保护纸去除在盒体密封槽内部放入密封胶条两个光缆入口端口之间要T字形布放有方向性的安放上盖(否则上盖不能盖上)按照上盖图示的数字所示分别由中间向两边且以对角线形式顺序紧固螺拴10.2紧固完毕后10分钟后再紧固一次封装完毕紧固螺拴时用力要均匀须用20 in lb (27.17 N M)定力扳手拧紧11 盒体的测试盒体配有气门可进行现场密封测试12 盒体的重复开启维护时需要打开接头盒松开所有螺栓后再取四个螺栓旋进接头盒角上的螺孔中将盒体上盖顶起盒体每次开起后必须更换密封胶条与胶带33中国有限公司通信产品部上海市田林路300号17幢5层邮编:200233电话:8621-64855220传真:8621-64853718北京市光华路7号汉威大厦20层东区邮编100004电话8610-65613336传真8610-65610188广州市流花路109号之9达宝广场13楼邮编510010电话8620-86695259传真8620-86695051沈阳市和平区南京北街206号沈阳城市广场3-903室邮编110001电话8624-23341888转3903/3904/3933/3934传真8624-23341859成都市新开街1号金竹大厦7层邮编:610016电话:8628-86665259传真:8628-86667442福州市东街96号福建东方大酒店15层邮编:350001电话:86591-7547056754704776086197610561传真:86591-7601640武汉市武胜路泰合广场23楼2305房邮编:430030电话:8627-85858896X 2305/2335直线: 86-27-85712361Fax: 86-27-85712340。
GXF05型室外光缆交接箱使用说明书
宁波共为通信科技有限公司---------------------------------------------------------------------GFX-05型光缆交接箱使用说明书概述GFX—05型系列光缆交接箱主要用于室外光缆的连接、分配和调度。
通过光纤活动连接器和双头光纤跳线将光缆与光缆进行灵活的配接。
本产品系列提供安全可靠、灵活机动的光纤及光设备线路管理，适用于各种光通信网络，尤其适合于用户光纤入网工程。
安装（可分成水泥基座安装和配套底座安装）：一、预制水泥基座：1.水泥基座外型尺寸530mm（长）³290 mm（宽）³200（高），地基中心留310mm³170mm³200mm的进线孔。
2.预埋地脚螺钉，保证地脚螺钉的中心距440mm³180mm。
3.将箱体放在水泥基本上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座要保持垂直水平。
4.在已有是你基座的情况下，用4个M12³100膨胀螺钉固定即可。
二、配套底座安装：当配套底座安装时，按图示尺寸用4个M12³100膨胀螺钉固定即可。
调试：安装好的光缆交接箱要对其进行调试，交接箱活动部分应转动灵活，插拔可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。
特点1、本设备全天候防护，外壳采用高强度防腐蚀特种合成材料，具有隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境的影响。
2、结构设计合理，箱体采用单面单开门，箱体内布线空间大，方便操作和维护。
3、充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。
4、内部光路标识清楚，熔接、盘绕位置明确。
5、交接箱结构紧凑，安装简便，密封性能极好．6、熔纤部分采用一体化熔纤盘，使光缆余纤、尾纤盘绕一体化，方便熔纤操作，且可安装FC、SC适配器。
FOSC 600光纤接缆合接盒说明书
4-way
2 .32-.87 in. 8-22mm
2 .39-1.1 in. 410-28mm way
Note: In the 4 port cable gel seal, if both the lower large ports have maximum cable diameters (1.1”, 28mm) the maximum cable diameter in the upper small ports is .79” or 20mm.
1,728
In-line Configuration Trays
3 Standard Splice Trays FOSC-ACC-D-Tray -36 D-Tray-48 D-Tray-72 D-Tray-96
2 Ribbon Trays FOSC=ACC-D-Tray-RIBN-24
7 Standard Splice Trays FOSC-ACC-D-Tray-36 D-Tray-48 D-Tray-72 D-Tray-96
3.0 Warnings
1. WARNING: Never look directly into the end of a fiber that may be carrying laser light. Laser light may be invisible and can damage your eyes. Viewing it directly does not cause pain. The iris of the eye will not close involuntarily as when viewing a bright light. Consequently, serious damage to the retina of the eye is possible. Should accidental eye exposure to laser light be suspected, arrange for an eye examination immediately.
光缆接头盒操作规程
光缆接头盒操作规程1. 引言光缆接头盒是光缆线路中重要的组成部分，负责连接光缆和光纤接头，在光通信系统中起着极为重要的作用。
为了保证光缆接头盒的正常使用和维护，制定本操作规程。
2. 环境要求•操作人员应具备一定的光纤接头和光缆操作经验；•操作区域应保持干净、整洁；•器材和设备应处于正常工作状态；•操作人员应佩戴相应的个人防护装备。
3. 设备准备•光缆接头盒；•光纤连接器；•光缆剥纤工具；•清洁纸巾；•酒精和棉球。
4. 操作步骤4.1 准备工作1.检查光缆接头盒是否完好无损；2.确认所使用的光缆接头盒类型和规格与待连接的光缆和光纤连接器相匹配；3.确保操作区域干净整洁，无杂物。
4.2 光缆切割1.使用光缆剥纤工具清晰切除光缆外皮；2.将光缆中的裸光纤分离出来，并用光缆剥纤工具去除光缆保护层。
4.3 光纤连接1.将光缆中的裸光纤插入光缆接头盒的光纤接口孔中；2.进行光纤连接器之间的对接；3.确保连接器与接头盒之间的连接牢固可靠，无松动和断裂。
4.4 光纤测试1.使用光纤测试仪对连接好的光纤进行测试，确保连接质量良好；2.若测试结果异常，检查连接是否正确，如有必要重新插拔连接。
4.5 清洁1.使用清洁纸巾沾取少量酒精；2.将酒精沾湿的纸巾擦拭光纤连接器和接头盒的连接部分；3.检查连接部分是否干净无污垢。
5. 注意事项•操作人员应熟悉光缆接头盒的使用方法和操作流程；•在进行光纤连接前，必须清洁光纤接头和接头盒的连接部分；•接头盒的使用和操作必须符合相关的安全规范和标准。
6. 总结通过本规程，我们了解到光缆接头盒的操作规程，包括准备工作、光缆切割、光纤连接、光纤测试和清洁等步骤。
遵循该规程进行操作，可以保证光缆接头盒的正常使用和维护，提高光通信系统的稳定性和可靠性。
注意：本文档中的操作步骤仅供参考，请根据实际情况进行具体操作，并确保安全性和准确性。
光缆终端盒使用安装说明书

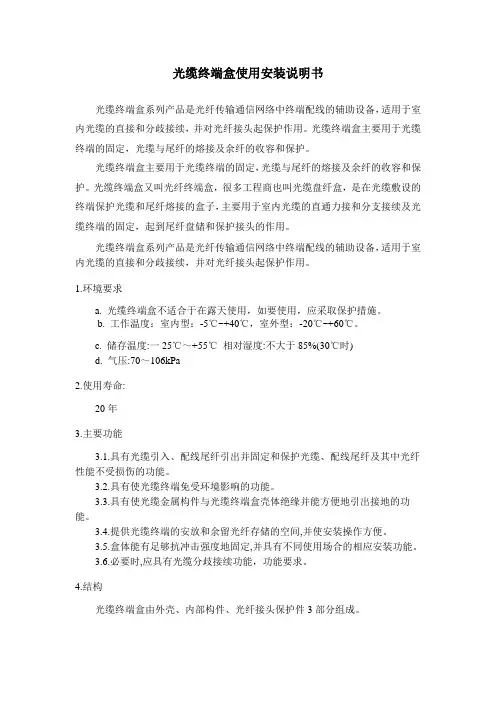

光缆终端盒使用安装说明书光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。
光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。
光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。
1.环境要求a. 光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。
b. 工作温度：室内型：-5℃~+40℃，室外型：-20℃~+60℃。
c. 储存温度:一25℃～+55℃相对湿度:不大于85%(30℃时)d. 气压:70～106kPa2.使用寿命:20年3.主要功能3.1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。
3.2.具有使光缆终端免受环境影响的功能。
3.3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。
3.4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。
3.5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。
3.6.必要时,应具有光缆分歧接续功能，功能要求。
4.结构光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
4.1.外壳4.1.1 外壳应方便开启，便于安装。
具有不同使用场合的安装功能。
4.1.2当需要时，应有将光缆金属构件高压防护接地引出的装置。
4.1.3 当需要时，应具有标识和记录功能。
4.1.4 应具有安装在墙壁或铁塔的固定（卡具）装置。
4.2 内部构件。
内部构件应包括以下部分:4.2.1 光缆和尾纤的固定装置：用于光缆护套、光缆加强构件和尾纤的固定，并使其性能不受影响。
光缆接头盒使用说明
光缆接头盒使用说明1 用途本产品适用于直径Φ22mm以内的各种型号、结构光缆（单纤）的架空、管道、直埋和人井敷设的直通和分歧（一分二，一分三）连接。
同时还适用于全塑市话电缆的连结。
接头盒装配示意图2 主要技术指标●外形尺寸（mm）：（长×宽×高）435×190×120●重量：2.6kg●光纤曲率半径：≥37.5mm●光纤盘附加损耗：≤0.01dB●盘留光纤长度：≥1.6m●光纤最大容量：单纤：144芯●适用温度范围：-40℃-- +55℃●抗侧压力：≥2000N/10cm●抗冲击：≥20N.m3 操作要点●如果是普缆直接通过进线孔进入接头盒，如果是微缆，应该是微管进入接头盒并固定，微缆从微管内进入接头盒，并固定加强芯，如果是中心管式光缆，需固定增强纱。
●开剥光缆，除去外护套、内护套、松缩管，清洗、清除缆内石油填充膏，留1.1--1.6m的光纤长度和30--50mm的加强芯芯。
●固定好压缆线卡，将微管或普缆固定，微管长处压缆线卡5-10mm，同时固定光缆加强芯，如果是中心管式光缆，需固定增强纱。
●光纤引入熔接盘内，将热缩管和热熔管套在一对待接光纤的任意一根上，熔接好光纤后，移动热缩和热熔管，套上不锈钢（或石英）加强芯棒，使光纤熔接点处在光纤保护管中央位置，对保护管进行适当的加热，使光纤和保护管熔为一体，经保护的光纤接头卡入布纤槽内（每板熔接盘可布光纤12芯）。
●将余留光纤均匀地在光纤熔接盘内布好，并将盘绕后的光纤用尼龙扎带理齐定位。
熔接盘的使用一般由下至上，待全部光纤接续后，在熔接盘最上一层盖好盖板，并固定。
按要求自行定位使用接地线。
●选择与微管或普缆外径合适的缆环（O型圈）穿入光缆，并调整到接头盒外壳进管口相应压缆处，在两缆环中间微管或普缆部分缠绕密封胶带，同时将未使用的接头盒进缆口用堵头封闭（堵头外部凹部份用密封胶带缠绕），再在接头盒壳体边缘两边的密封槽内垫上密封胶条，同时在两瓣接头壳体进缆端凹部份嵌满密封胶，将两片接头盒挂具左右螺孔对齐，在将外壳合拢，拉紧不锈钢螺栓。
光缆交接箱使用说明
光缆交接箱使用说明一、引言光缆交接箱是一种用于光纤通信网络中的重要设备，它起到连接不同光缆、保护光缆连接点和提供信号传输的作用。
本文将详细介绍光缆交接箱的使用方法和注意事项。
二、光缆交接箱的组成光缆交接箱通常由外壳、光缆连接模块、保护装置和接地装置等组成。
1. 外壳：光缆交接箱的外壳一般是由防水、防尘、防腐蚀材料制成，以确保设备在各种环境中的安全可靠性。
2. 光缆连接模块：光缆连接模块是光缆交接箱的核心部件，主要用于连接光缆和其他光设备，如光路交叉、分配等功能。
3. 保护装置：保护装置是为了保护光缆连接点免受外界环境的影响和损坏，在光缆交接箱内部设置。
4. 接地装置：接地装置主要是为了保证光缆交接箱的安全性，有效避免因雷击等不可预测的自然灾害对设备造成的损坏。
三、使用步骤1. 确保光缆交接箱的安全在使用光缆交接箱之前，首先要确保设备外部没有明显的损坏或异常情况，如有发现应及时进行维修或更换。
2. 检查光缆连接模块状态打开光缆交接箱，检查光缆连接模块的状态。
确保连接模块完整无损，连接头的插拔口干净整洁，没有杂质或污染。
3. 连接光缆将需要连接的光缆接头插入光缆连接模块的插座中，确保插入深度合适，并轻轻旋转接头直到固定。
连接之后，对连接部位进行检查，确保连接稳固可靠。
4. 设置保护装置根据实际需要，在光缆交接箱内部设置保护装置，以保护光缆连接点免受外界环境的影响和损坏。
保护装置的设置需符合相关规范和要求。
5. 接地处理光缆交接箱必须采用正确的接地措施，确保设备安全可靠。
连接接地线时，要确保接地部位干燥、清洁，接地线牢固可靠。
6. 关闭光缆交接箱使用完毕后，关闭光缆交接箱，并确保箱门完好关闭。
检查周围环境，确认没有遗留物品，以免影响下次使用。
四、使用注意事项1. 谨防震动和冲击光缆交接箱是一种精密设备，使用时需避免剧烈震动和冲击，以免损坏设备。
2. 避免阳光直射光缆交接箱应放置在避免阳光直射的地方，以免因长时间曝晒导致设备受热过度损坏。
光缆接头盒使用操作说明及机械特性
OPGW、ADSS光缆接头盒使用操作说明1目录一、接头盒使用说明1、各部件名称2、结构特点3、技术指标4、操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理4.1.2 OPGW接头盒的处理（图二）（2）ADSS光缆接续操作（3）接头盒的安装固定4.3.1 接头盒铁塔安装固定（图一）4.3.2 接头盒杆用安装固定（图三、四）(4)光纤保护管安装操作( 图五)二、安全须知2OPG W、ADSS光缆接头盒使用说明和安全须知该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。
1.各部件名称接头盒示意图（图一）2.结构特点机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，3防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。
）3.技术指标光纤曲率半径：≥45mm 盘留光纤长度：≥2m光纤盘留附加衰耗：≤0.01dB 光纤最大容量：≤144芯适用温度范围：-40~+70℃抗侧压力：≥2000N外型尺寸（mm）：480(H)×200(φ) 重量：6.7Kg4.操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理a)从对OPGW保护及方便固定的角度考虑，理顺预留OPGW光缆走径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。
b)将OPGW光缆从与光缆直径相匹配的铝套管中穿过，套到距端面1.5m 左右的地方，以防止扭动松股，用细齿钢锯条或边剪钳切去OPGW光缆铠装层，剪切铠装层时最好把光缆固定在一个夹具上，并精心操作，在切AA线、AS线时，不能损伤不锈钢光纤单元，包括切痕和扭结，所切线材端面应平齐c)用十字捋直轮将钢管单元捋直，在伸出端面60~80mm处做好标记，用钢管切割刀切去钢管，首先使用切割刀夹持住钢管并保证不左右滑动，旋转一周松动后，拧紧刀刃，再旋转一周，如此反复4次左右，观察切口深度合适后，取下切割刀；双手握住钢管，大拇指捏住切口处，前后缓缓扳动2次，防止钢管变形及断裂后锐边擦伤光纤，待钢管完全脱落后，轻轻地将钢管移去。
光缆交接箱使用说明
光缆交接箱使用说明通信光缆交接箱系列一、 用途及特点1、用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。
2、光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。
3、采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。
4、适配器右向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。
5、设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。
6、引入光缆后，用附件中的密封止水胶将光缆孔堵死。
此密封止水胶遇潮气后会膨胀，使密封效果最佳。
7、箱体防护等级达到GB/T4208-1993标准中IP65级要求二、 安装说明，本设备根据实际需要可落地或架空安装使用。
1、落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个M12的地脚螺栓，螺栓凸出高度为150毫米。
安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧，合上基座面板，插好插销，锁紧面板。
2、架空安装：在架空站台上按说明书提供的安装尺寸预留4个Φ14的孔，再将设备用M12螺母螺栓固定牢固。
三、 纤的布放及光纤熔接（见图1）1、出终端熔接托盘，打开盖板。
向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2、 将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径 大于40mm）。
然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将其固定在终端盘上。
3、 将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40mm）。
4、 将光缆纤芯与尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于熔接芯片上。
GJS01系列帽式光缆接头盒使用说明书
GJS01系列单端光缆接头盒产品说明目录1. 光缆接头盒使用说明书 (2)1.1光缆引入接头盒的施工 (2)1.2光缆的施工 (4)2. 光缆接头盒安装手册 (5)2.1施工前准备 (5)2.2接头盒的开启与封装 (5)2.3、架空安装 (5)2.4、管道安装 (6)3.光缆接头盒专用工具的使用说明和操作手册 (6)1.光缆接头盒使用说明书GJS01系列单端光缆接头盒，可供光缆连续、分歧、配线、及储存。
适用壁挂、架空、柱挂、地埋安装。
1.1光缆引入接头盒的施工1.1.1.割断光缆口尾端。
1.1.2.光缆先穿过热缩套管后再穿入缆口。
1.1.3.固定加强芯和光缆（见光缆加强芯固定图）。
光缆加强芯固定图1.1.4.磨平进缆口将光缆打磨干净，以保证热缩密封质量。
1.1.5. 为了保护进缆口的光缆免受加热变形，用锡箔纸缠绕约10cm长的光缆。
（其中约4cm 被热缩套管覆盖），见“热缩密封安装图1”热缩密封安装图1 热缩密封安装图21.1.6. 热缩密封 (见“热缩密封安装图2”)把热缩管推进到下盒体缆口底部后开始加热，火焰不要烧到下盒体及未包锡箔的光缆上。
（大缆口热缩管时必须使用金属分歧夹）。
注意：1. 热缩时要均匀加热。
2. 热缩时先对靠近进口与下盒体底面接触部分的热缩管进行热缩，待其冷却一段时间后，再进行其他地方的热缩。
1.1.7. 储纤及保护a.将光纤外护套按要求剥掉并把光纤外保护束管上的阻水油膏擦掉。
b.用塑料缠绕管或PVC软管将剥好的光纤束管套好，长度以引入储纤盘并能在其内部绑扎为宜。
在剥缆处用电工胶布将其缠绕保护（见储纤及保护图1）。
c.将光纤盘入储纤盘内并绑扎好（见储纤及保护图2），用熔接盘盖好待用。
储纤及保护图1 储纤及保护图21.1.8. 裸纤走纤、盘纤及保护a.按要求将光纤外护套及裸纤护管，露出裸纤。
将阻水油膏擦掉。
b.用VC软管将剥好的光纤裸纤套好，长度以引入熔纤盘口并能在其内部绑扎为宜。
光缆接头盒技术规范书
江苏汇珏网络通信设备有限公司质量管理三阶文件QCT-07-013-2014A版 0次修改光缆接头盒技术规范书编制审核批准分发号受控状态1 目的为了完善光缆接头盒技术规范要求，提高检验力度对光缆接头盒进行严格规范的质量检验和管控。
故特制定此规范。
2 适用范围适用于上海汇珏网络通讯设备有限公司接头盒（又称接续盒）。
3 职责3.1 销售负责下生产任务单到计划科，并在生产任务单上注明是公司常规包装或为特殊要求的包装。
3.2 计划科根据生产任务单要求，安排排产日期。
并在生产流程单注明包装方式。
3.3 物控科根据生产计划表提前做好备料。
3.4 生产科根据生产计划表要求投产并严格按照本文件要求包装。
3.5 品质科负责根据本文件要求严格进行成品发货检验。
4 工作程序4.1接头盒类型4.1.1数分为：芯、12芯、24芯、48芯、72芯、96芯、144芯、288芯；4.1.2接头盒按类型分为：哈扶式、卡接式、帽式；4.2引用标准本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：GB/T 1034-1998 塑料吸水性实验方法GB/T 1037-1988 塑料薄膜和片材透水蒸汽性试验方法GB/T 1120-1992 不锈钢棒GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T 1634-1979 塑料弯曲负载热变形温度实验方法GB/T 2423.10-1995 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB/T 2423.14-1997 电工电子产品基本环境试验规程太阳辐射试验导则GB/T 2423.24-1995 电工电子产品基本环境试验规程试验Sa：模拟地面上的太阳辐射试验GB/T 2951.38-1996 电线电缆白蚁试验方法GB 3281-1982 不锈耐酸及耐热钢厚钢板技术条件GB/T 7424.2-2002 光缆总规范第2部分：光缆基本实验方法GB/T 13993.2-2002 通信光缆系列第2部分：核心网用室外光缆GB 3873-83 通信设备产品包装通用技术条件GB 5577-85 合成橡胶牌号规定YD/T 590.1-1992 通信电缆塑料护套接续套管第1部分：通用技术条件YD/T 590.2-1992 通信电缆塑料护套接续套管第2部分：热缩套管YD/T 1024-1999 光纤固定接头保护组件YD/T 629.1-93 光纤传输衰减变化的监测方法和传输功率检测法YD/T 638.2-2-93 光通信设备型号命名方法IEC 1073-1:1994 光纤光缆接头第一部分：总规范-构件和附件YD/T 814.1-2004 光缆接头盒第一部分：室外光缆接头盒YD/T 590.2-92 通信电缆塑料护套管第二部分热缩套管其它未列出的与本产品有关的规范和标准，供货商有义务主动向业主提供。
光缆接头盒GJS179 -B型使用说明书
五、光缆接头盒施工步骤：
组装步骤
作业内容
注意事项
5.1准备打开接头盒
1.清理现场，确定接头盒安装位置，布置好需要安装的光缆。
2．清点接头盒包装内附件。
3．打开光缆接头盒：用专用扳手卸下外壳定位螺钉，同时卸下2个角上的固定螺钉（可安装挂钩），即可将接头盒打开。
参见图（1）
天气状况不好时，应支起帐篷，应防尘、防水。
1.光缆用密封胶带增大光缆直径部位，应用砂布打磨，再用酒精洗净粉尘。
2.用专用钢丝钳切断加强芯，以防损坏其它钳具。
组装步骤
作业内容
注意事项
5.5固定加强芯、固定光缆
1.根据以上选用的光缆进出孔，卸下堵头，光缆压板、加强芯固定螺帽。检查开剥好的光缆是否与光缆接头盒固定部位的孔匹配，如不匹配应及时调整，不然会影响安装质量。
工具名称
用途
光缆切割器
光缆切断
光缆开剥器
开剥光缆护套
组合工具
组装接头盒
3.3通用工具（自备）
工具名称
用途及规格
卷尺
测量光缆
管子割刀
光缆径向切开
电工刀
光缆外皮剥除
钢丝钳
加强芯剪断
螺丝刀
十字、一字
剪刀
防水罩布
防水、防尘
金属扳手
坚固加强芯螺帽
3.4持续及测试仪(器)表(自备)
仪器/仪表名称
用途
熔接机
光纤接续
1.将光缆接头盒盖与底对准盖好。
2.用专用扳手把M8×35mm的不锈钢螺钉拧紧。
3.用户需要架空安装，可用2个M8×35mm的不锈钢螺钉拧在相应的位置上。
参见图（7）
清扫外壳，拧螺钉时按次序拧紧到适当位置（防止产品局部变形）然后按次序再紧固一次螺钉。
CTGXF09T光缆交接箱说明书(2011-11-1716.09.21)资料
光缆交接箱使用说明书不锈钢576芯箱体(单面)图1：外型结构图1.3 产品的特点1.3.1 全封闭机箱，防尘，外形美观；1.3.2 走纤规范，满足光纤弯曲半径大于30mm；1.3.3抽屉式托盘集熔接、盘储、配线为一体，结构简单明了，既保证了光纤的曲率半径，又大大简化了工程维护工作量；1.3.4 具有安全、可靠的光纤存储、保护功能；1.3.5 标识清楚，每芯光纤的接续和分配有明显的标识；1.3.6 能同时满足带状光缆和非带状光缆的使用需要；1.3.7 光缆开剥、固定、接地保护可靠、实用；1.3.8 SMC箱体或不锈钢箱体，能防潮、防水、防尘、防盐雾，抗腐蚀耐老化性能优越，防护等级达到IP65级；1.3.9适配器采用倾斜、卡式安装，操作快捷方便，传输损耗低，避免光传输时可能对眼睛造成的伤害，卡座可安装FC型、SC型、ST型和LC型适配器；1.4 注意事项1.4.1 本设备的包装运输符合行业标准，其贮存应无酸碱或硫化合物及其它有毒气体的通风、干燥的库房中，不允许露天贮存；1.42 包装：本机包装按产品包装规范包装，具有防潮、防震措施，附件、备用件另装袋后再装入木箱，整机用塑料袋包封，箱外刷有防雨、防潮及方向标志。
1.4.3 运输：本机可适应各种交通工具的运输，经包装的产品在运输过程中，要求环境温度在-30℃～+55℃之间，相对湿度不大于90%。
在30℃以上应有遮蓬，产品不能雨淋、浸泡、日光暴晒。
装卸和搬运应按包装上刷制的运输作业标志进行，不准将产品倒放、侧放和翻转；1.4.4 贮存：箱子上方不应堆积过重物品，库房内空气中酸性、碱性或其它有害气体应符合环保规定的要求。
室内温度为-5℃～45℃之间，相对湿度不大于75%的范围内；1.4.5 交接箱具有良好的封闭性，施工完毕后一定要使用防火泥进行密封；1.4.6 以后产品升级和改版、及办事处联系方式变更恕不另行通知。
第二章总体结构（1）交接箱的工作单元应采用模块化设计，其中包括箱体、光缆固定装置、接地装置、光分单元、主干熔接单元、配缆熔接单元、直熔单元、储纤单元、盘纤单元等，其中光分单元、主干熔接单元、配缆熔接单元、直熔单元等工作单元。
光缆接头盒使用说明书2
适用环境温度-40℃-60℃。
3.3
封闭后的接头盒充气到0.1Mpa，浸泡在常温清水容器中15分钟，无气泡放出。
3.4
金属支撑件与地面的绝缘电阻不小于2×104MΩ。
4.主要零部件的组成
序号
名称
数量
附配件名称和数量
型号GP49-A
型号GP49-B
1
壳体座
1
2
壳体盖
1
3
紧固螺母
10
4
紧固螺栓垫
10
5
紧固螺丝
10
6
开盒螺母
4
7
开盒螺母顶件
4
8
熔接盘
5
9
熔接盘支座
1
10
熔接盘支板
1
11
光缆支架
2
12
光缆压板
1
13
接地螺丝
2
14
加强筋固定座
4
15
充气咀
1
16
堵头
2
17
密封环
8×6
18
熔接盘盖
5
19
缓冲管
15
20
喉箍
4
附尼龙扎带黑、白各3根
同左
21
密封胶带
2
22
密封胶条
2
5.1
5.1.1 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。
5.3
5.3.1预备上盘后盘绕1.5圈的光纤，随后将余纤全部盘绕在盒体内。
5.3.2 单芯光纤上盘请用单芯缓冲管，带状光纤上盘请用带状缓冲管。在熔接盘的进口处用尼龙扎带扎紧。
光缆接头盒使用说明书
光缆接头盒使用说明书光缆接头盒以优质工程塑料为主要原料，具有良好的抗压、耐腐蚀、耐老化等性能，达到YD/T814.1-2004通信行业标准。
设用于通信、广播、交通等行业光缆架空、地理等工程。
一、主要技术指标：1、外观形状完整、无毛刺、气泡、龟裂和空调翘曲、杂质等缺陷、色泽均匀。
2、光纤储存室空间大，余留光纤的长度超过1.6米，折弯半经大于30mm,操作方便。
3、密封性好，在100Kpa压力下无漏气现象。
4、重复性好，在连续重复3次拆装，仍保持原密封性能。
5、机械强度好，能耐800N轴向拉力和200N/100mm压力，无损坏、变形。
6、绝缘性能好，金属件间耐压15kv以上，电阻2×104 MΩ以上。
二、使用程序：1、准备好必要的剥缆工具、尖咀钳、扳手、榔头等。
2、拆箱取出全体，拧下接头盒周边螺丝，用榔头掀开接头盒两侧的插板和打开盒盖。
3、开剥光缆，裸纤长度不小于1.2m.4、把光缆内钢丝固定在接头盒内加强芯固定装置上有开口槽的螺丝内。
5、光缆护套固定在进缆槽内，用光缆压板压住，拧紧螺压板螺丝。
6、熔接光纤后，把热缩管嵌入熔接盘上，把余仟整齐盘入盘片内，依据光纤多少依次小心盘纤。
7、壳体两端进缆槽区段用光缆缠绕适量自粘胶带。
8、把自粘胶带条均匀缠绕不用的光缆出入孔堵头，缠绕好堵头后放入壳体堵头槽内，若需架空，请放入架空挂件。
9、盖上上盖，上下对准，先用接头盒两侧的插板插入，再用2颗不锈钢螺丝从两边拧紧，然后拧紧插板螺丝及接头盒四周的螺丝，使用接头盒上下紧密闭合。
三、接头盒装箱清单：1、热缩保护管若干：2、密封条1条，密封带1卷3、扎带若干：4、不锈钢架空件2个，扳手2个：5、说明书一份：6、合格证一份：。
GJS41-10型光缆接头盒说明书
一、概述GJS41－10型帽式光缆接头盒为机械压力密封接头系统，用于架空、管道和直埋敷设的光缆线路中的连接，并起到保护接头的作用。
该系列接头盒具有坚固、可靠、密封性能和绝缘性能好等优点。
二、产品规格型号规格外形尺寸(mm) 重量(kg) 结构特点最大容量GJS41－10 140(直径)X365(高度) 1.7 二进二出96芯三、结构、性能指标：(一)、结构光缆接头盒由外壳、内部构件、密封元件和光纤接头保护件四部分组成（见图一）。
1、外壳外壳采用圆筒形结构，由高强度工程塑料注塑成形。
2、内部构件内部构件包括以下部分：a)支撑架：是内部构件的主体,用以内部结构的支撑；b)光纤安放熔接装置：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可放余留光纤的长度大于1.6 m，余留光纤盘放的曲率半径大于37.5mm。
并有为重新接续方便操作的空间。
c）光缆固定装置：用于光缆护套固定和光缆加强构件固定；d）电气连接装置：用以将光缆中金属构件连通、接地或断开。
3、密封元件密封元件用于光缆接头盒本身及光缆接头盒与光缆护套之间的密封。
密封元件包括：密封圈、密封堵头，通过机械方式密封。
4、光纤接头保护件光纤接头的保护采用热收缩保护管、护夹。
(二)、性能指标1、使用环境环境温度：－40℃～+65℃；大气压力：70 kPa～106kPa。
2、使用寿命:25年。
3、材料本公司光缆接头盒所有零件所采用的材料, 其物理、化学性能稳定，各种材料之间相容，并能与光缆护套材料相容。
所有的塑料材料阻燃，且防腐蚀、防老化或其他电损害。
4、外观光缆接头盒表面无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。
全部底色均匀连续。
5、光纤接头保护光纤接头在接头盒内可加以保护,经保护后的光纤接头能免遭潮气的侵蚀,且不增加保护前的光纤接头衰减，其机械性能和环境性均能符合IEC 1073-1中规定的要求。
6、光学性能光缆接头盒内的余留光纤盘绕在光纤安放装置内,在光缆接头盒安装使用的操作中,光纤接头应无明显附加衰减。
矿用光缆接线盒矿用光纤分线盒说明书
矿用光缆接线盒矿用光纤分线盒说明书JHH矿用光缆接线盒使用说明书三正集团股份有限公司2011.03产品必须取得安标证、防爆证及生产许可证。
方可选购。
一进一出（2通）二进二出（4通）三进三出（6通）四进四出（8通）(订制)可接4芯/8芯/12芯/24芯/36芯/48芯光纤(订制)1适用范围JHH矿用光缆接线盒（以下简称接线盒），适用于煤矿井下有粉尘及气体爆炸危险的环境中作通讯系统的光缆接续之用。
2 产品特点接线盒采用Q235优质钢板制成。
3 使用条件a）环境温度：0℃～+40℃；b) 平均相对湿度：不大于95％（+25℃）；c) 海拔：海拔不超过2000m；d) 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
4 命名规则：JH H - 2（D）【4(D)、6(D)】┬┬ ------┬-------------︱︱︱︱︱└────通数2（4、6）D设计序号︱└────────-─本质安全型└──────────—─矿用电缆、光缆组件等连接器件5 主要技术参数（1）执行标准：MT210-1990 及Q/SZJT62-2011标准。
（2）防爆型式：矿用本质安全型，防爆标志：“Exib I”（3）工作方式：连续（4）最大外形尺寸：356mm×160mm×67mm6 工作原理光缆穿过接线盒喇叭口，在接线盒里熔接，使光信号能连续传输。
7 安装使用注意事项（1）在安装和使用前，应认真阅读本使用说明书。
（2）安装时一定注意将喇叭口拧紧，上盖密封圈压好，紧固螺丝拧紧。
（3）安装时避开淋水并吊挂在安全的地方。
（4）接线盒暂时不用时，应存放在温度为-20℃～40℃，相对湿度不大于95%，且无腐蚀性物质，无强烈振动，空气流通的室内。
8 订货须知写清订购的型号、数量。
如有特殊要求请及早提出，以便协商解决。
9 承诺因产品质量问题实行“三包”一周包退，一个月包换、壹年内包修。
H61双端光缆接头盒说明书(12~48芯)
H61双端光缆接头盒说明书（12~48芯）1.1用途该产品适用于室外光缆架空、管道、直埋等直通接续和分歧接续,采用全机械密封和可重复开启方式，带可选气压阀和接地保护装置。
内部结构简单、使用方便、是网络建设可靠选择的一款接续保护盒。
1.2结构 1.3主要部件1.4结构特点●该产品各项性能指标均符合国家YD/T814-2007标准的要求●外盒体采用高强度工程塑料，添加抗老化剂高压注塑成型，具有重量轻、机械强度高、耐腐蚀性强、抗雷击、使用寿命长等特点。
●外盒体和进缆口采用硅橡胶条，性能可靠，并易于重复开启使用和维护。
●独特配置的2个堵头，使用户能根据实际使用情况灵活选用，能够保障接头盒进缆口密封的可靠性、实用性。
●盒内采用独立结构熔纤盘和独立的绝缘接地装置，使用光纤的芯数配置、扩容和光缆的接地变的灵活、方便、安全。
●盒内外部的金属构建和紧固件均采用不锈钢材料，可满足各种环境下方便、重复使用。
●同时满足光缆接续和分歧。
1.5主要技术指标●光纤曲率半径:≥37.5mm ●光纤盘附加损耗:≤0.01dB ●盘留光纤长度:≥1.6m ●适用温度范围:-40℃～+70℃ ●抗侧压力:≥2000N/10cm ●抗冲击:≥20N.m 1.6操作步骤1 清理现场，确定接头盒安装位置，布置好需要安装的光缆。
2 轻点接头盒包装内附件。
3 打开光缆接头盒：将专用扳手，将盒体上四个固定螺丝拧松，即可将接头盒打开。
4 按照下图示意开剥光缆，开拨光缆：1，120mm 长度的光缆：用于密封构件到光缆固定压板。
2，2030mm 长度的光缆：开剥后用于盘绕和熔接。
序号名称型号用途GP01-H61JM41盒体 1套接头的整体防护2不锈钢螺栓M6X3016颗固定外壳3 熔纤盘4张 保护热缩管及收容光纤 4熔纤盘固定架组件 1套 支撑和固定熔纤盘 5 光缆压紧组件 4套 固定外来光缆6 光缆固定组件 4套 进缆口光缆固定/加强芯固定7 密封胶带 1卷 光缆进出缆口处密封 8密封胶条 1套 盒体（外壳）之间的密封 9堵头2个不安装光缆的孔使用10 接地线 1根将盒内光缆中的金属构件引出接地11 专用扳手 1个 密封壳体的重复开启盒体 熔纤盘盒盖熔纤盘盖光缆3，430mm 长度的带护套光纤：用于光缆固定处到光纤收容盘固定处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GTJA202 horizontal Fiber Optical Splice Closure
Instructions
Ⅰ. Product Description
1. Product Description
The GTJA202 Closure is 6 in 6 out closure that is designed for use in any outside plant environment (direct buried, wall-mounting and aerial) for through or bifurcation cable connection. It can also accommodate coupler, FC, SC or LC adapters. The open typed closure is made from high-quality PC, with mechanical sealing structure filled with sealing materials. The external accessories and fastening pieces are made from high-quality stainless steel. The closure can be opened after sealing and can be reused by changing the sealing materials.
2.application
Aerial-hanging
Wall-mounting
Direct-bury
3. Product Specifications
4. Kit Contents
Ⅱ、Install tools preparation
（1）Cross-shaps Screwdriver （2）Minus Screwdriver（3）Pliers
Ⅲ.display the products & tools
1. Serial Assemblies
2. Self-prepared Installation Tools
ⅳInstallation procedure
Open the closure→fix the cable and check its length in the closure→strip off the cable and cable jacket→seek out the cable cores and get preparation for cable fixation→fix the strengthen cores and reorganize the extra cores→fix the cable an splice the cable→arrange the splice protective tube and fiber→complete inspection→install the dome.
ⅴ. Instruction for use
1. Common use
It is uesd for common fiber connection, without adapter bracket.
1) Open the closure, put the upper shell on the workbench.
2) Cut the cable entry ports, cover heat-shrinkable tube on the prepared cable, getk, the calbe through the entry ports and strip off the cable as Chart 2, and clean up the cable and put the marking notes on the fiber.
3) Measure 50mm strengthen cores from where it is stripprd off, and cut the extra part. 4)Put the hook of strengthen cores on the screw fixure, cling the strengthen cores to the screw, then screw up.
5) Use scotch tape to fix the loose sleeve tubes which areused in the locked gloove part of the splice tray, the loose sleeve tubes should be smooth without twist perm, and get the cable ties throgh the
locked gloove part to fix the loose sleeve tube, prepare extra 2mm as Chart 3.
6) Accommodate the prepared cable in the splce tray, and splice the cable. 7) Cover the splice tray.
8) Put the silicon gum into the screw and screw up.
Chart 2
9) Use screws to put the upper shells and bottom shells together.
10) When used for aerial or wall-mounting, it should be equipped with hooks and then intall it on the Telegraph Poles or special pipe.
2. Use with Adapters and Coupler (FC, SC , LC )
1) Open the closure, put the upper shell on the workbench.
2) Take down the adapter bracket and splice tray bracket, and fix the coupler.
3) The coupler can be used as customer required, it can be connected with fiber, or connected with FC, SC or LC patch cords.
4) Connection of adapters: either one part of the patch cord is connected with fiber or coupler, the other part is directly conncected with adapter, which is conneted with coupler or fiber or used in the closure as pigtail (use with special sealing washer for pigtail)
5) F iber connection: the fiber can be directly used (as common use) or connected with couplers or adapters.
6) Check the installation.
7) Using fixxing tools to strengthen the fiber washers or pigtails.
8) Use screws to put the upper shells and bottom shells together.
9) When used for aerial or wall-mounting, it should be equipped with hooks and than intall it on the Telegraph Poles or special pipe.
Ⅶ、Transportation and Storage
(1) The package of this product adapts to any transportation ways. Avoid collision, drop, direct
shower of rain & snow and insolation.
（2)Keep the product in a draughty and dry store, without corrosive gas in.
(3)Storage Temperature Range：-40℃ ~ +60℃。
