汽车维修设备工具使用教学课件
合集下载
《汽车常用工具与设备使用》-教学课件-09-任务九 举升机、四轮定位仪使用
3 知识讲解 举升机
举升机的使用方法（以两柱式为例）
确认汽车停放位置之前应清除举升机附近妨碍作业的器具及杂物， 并检查操纵手柄、安全保险装置、钢丝绳等是否正常，防Байду номын сангаас于未然， 安全永远是第一位。
然后将待检的车辆停放到指定位置，再将举升机的举升臂按箭 头所指位置架好车辆支撑，拉紧驻车制动然后启动举升机，使举升 机的支撑臂与车辆的支撑点接触后，停止举升。 检查并确认四个举 升臂与车辆支撑部位是否对准并接触。 确认后，举升机举升车身使 车轮离开地面。
Thanks！
注：四轮定位仪有四个探杆，分别测左前车轮，右前车轮， 左后车轮，右后车轮。每个探杆上面标记着它们该测的车 轮。操作时千万不要安装错，否则测出的数据不准确。
4 知识讲解 四轮定位仪使用方法
打开四轮定位仪主机，显示四轮定位系统主界面
选择下一步，按照四轮定位仪系统的指示，对车辆依次进 行“偏心补偿”→ →“主销测量”→ →“后轴测量”→ →“前轴测量”→ →“报表打印”的操作，直到操作结束
3 知识讲解 举升机
举升机的使用注意事项（以两柱式为例）
在进行举升机操作的时候首先要学习有关举升机的安全预防措 施，无论何种举升或支撑设备，使用时绝不能超过其安全工作载荷； 当在举升设备上作业时，一定要注意车辆的重心变化，以防车辆倾 翻，如果不小心就会出现下图事故在安全装置或安全支撑腿连接好 之前，任何人不要进入举升机下面；当有人在举升机下面工作时， 绝不能升降举升机。
举升机、四轮定位仪的使用
1 任务载体
车辆 信息
客户 信息
任务 信息
举升机、四轮定位仪的使用
2 课程概述
目标 1、能够使用举升机举升车辆； 2、能够使用举升机配合四轮定位仪调校车轮。
汽车维修工具使用全套课件
可调扳手的扳口夹持螺母时，呆扳唇在上，活扳唇在下。 活扳手切不可反 过来使用。
使用注意事项： 使用扳手开口要适当，防止打滑，以免损坏工 件，并造成人员受伤； 应按螺栓或工件打大 小选用适当的活动扳手
4．套筒扳手的使用 套筒扳手是一种组合型工具，使用时常由套筒、接杆、摇柄等 共同组合使用。
套筒扳手的套筒部分与梅花扳手的端头相似，并制成单件，根据 需要，可选用不 同规格的套筒和各种手柄进行组合。
开口扳手的规格应与螺母或螺栓的尺寸一致，在操 作时，两者间需无间隙。 主要用于棉花扳手或套筒扳手无法使用的场合。因有 些空间小或位置特殊，其它扳 手插不进，开口扳手 使用方便。
注意： 1.扳转时严禁在开口扳手上套用套 管或敲击，以免损坏扳手或损伤 螺 母和螺栓； 2.禁止将开口扳手当撬棒使用。
3．可调扳手的使用 可调扳手又叫活络扳手，是一种旋紧或拧松有角螺丝钉或 螺母的工具。手越靠后，扳动起来越省力。调节扳口的大 小，所以手应握在靠近呆扳唇，并用 大拇指调制蜗轮，以 适应螺母大小。 组成：固定钳口、活动钳口：夹紧工件 开口调节螺母：调节扳手开口大小 握把：力臂 固定销：防止开口调节螺母脱落
二.螺丝刀的选用及使用
知道各类螺丝刀的特点和应用场合。 会各种螺丝刀选用和使用操作。 会正确对汽车及各种零部件进行螺丝刀拆装操作。
图1-2 棉花扳手
2、开口扳手 适用于拆装所处空间狭小的标准规格的螺栓 、螺母。特别是螺栓、螺 母需用较大力矩拆装 时，应尽量使用花扳手，如图1-3所示。
图1-3 开口扳手
3、可调扳手 可调扳手（见图1-4）由固定和可调两部分组成， 扳手的开度大小可以调整。 活扳手一般用于不同尺寸 的螺栓螺母的拆装。
套筒扳手在工作时注意棘轮棘爪的方向，查看旋紧还是旋松； 套筒的尺寸须与被拧的螺母、螺栓等尺寸相同。工作时需对棘 轮棘爪的保护。 根据要旋动的螺栓或者螺母选择合适大小的棘轮；根据旋动 的方向选择合适 方向的棘轮或者调整双向棘轮的方向；将棘轮 套住螺栓或者螺母旋动即可。
使用注意事项： 使用扳手开口要适当，防止打滑，以免损坏工 件，并造成人员受伤； 应按螺栓或工件打大 小选用适当的活动扳手
4．套筒扳手的使用 套筒扳手是一种组合型工具，使用时常由套筒、接杆、摇柄等 共同组合使用。
套筒扳手的套筒部分与梅花扳手的端头相似，并制成单件，根据 需要，可选用不 同规格的套筒和各种手柄进行组合。
开口扳手的规格应与螺母或螺栓的尺寸一致，在操 作时，两者间需无间隙。 主要用于棉花扳手或套筒扳手无法使用的场合。因有 些空间小或位置特殊，其它扳 手插不进，开口扳手 使用方便。
注意： 1.扳转时严禁在开口扳手上套用套 管或敲击，以免损坏扳手或损伤 螺 母和螺栓； 2.禁止将开口扳手当撬棒使用。
3．可调扳手的使用 可调扳手又叫活络扳手，是一种旋紧或拧松有角螺丝钉或 螺母的工具。手越靠后，扳动起来越省力。调节扳口的大 小，所以手应握在靠近呆扳唇，并用 大拇指调制蜗轮，以 适应螺母大小。 组成：固定钳口、活动钳口：夹紧工件 开口调节螺母：调节扳手开口大小 握把：力臂 固定销：防止开口调节螺母脱落
二.螺丝刀的选用及使用
知道各类螺丝刀的特点和应用场合。 会各种螺丝刀选用和使用操作。 会正确对汽车及各种零部件进行螺丝刀拆装操作。
图1-2 棉花扳手
2、开口扳手 适用于拆装所处空间狭小的标准规格的螺栓 、螺母。特别是螺栓、螺 母需用较大力矩拆装 时，应尽量使用花扳手，如图1-3所示。
图1-3 开口扳手
3、可调扳手 可调扳手（见图1-4）由固定和可调两部分组成， 扳手的开度大小可以调整。 活扳手一般用于不同尺寸 的螺栓螺母的拆装。
套筒扳手在工作时注意棘轮棘爪的方向，查看旋紧还是旋松； 套筒的尺寸须与被拧的螺母、螺栓等尺寸相同。工作时需对棘 轮棘爪的保护。 根据要旋动的螺栓或者螺母选择合适大小的棘轮；根据旋动 的方向选择合适 方向的棘轮或者调整双向棘轮的方向；将棘轮 套住螺栓或者螺母旋动即可。

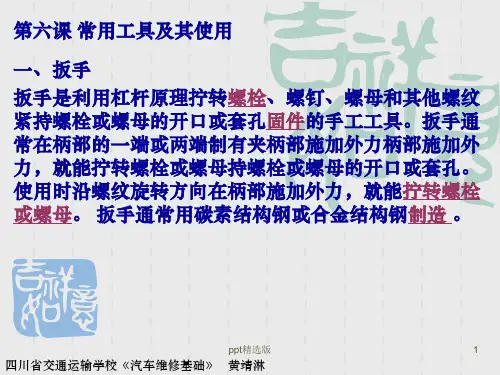

汽车维修工具介绍ppt课件
四川省交通运输学校《p汽pt精车选维版修基础》 黄靖淋
10
套筒扳手
▪ 它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多 种附件组成，特别适用于拧转地位十分狭小或凹陷很深处的螺 栓或螺母。
四川省交通运输学校《p汽pt精车选维版修基础》 黄靖淋
11
套筒扳手使用
▪ 套筒扳手主要由套筒头、手柄、棘轮手柄、快速摇柄、接头和接杆等组成， 各种手柄适用于各种不同的场合，以操作方便或提高效率为原则，常用套 筒扳手的规格是 10~32mm 。在汽车维修中还采用了许多专用套筒扳手， 如火花塞套筒、轮毂套筒、轮胎螺母套筒等。
26
螺丝刀种类
▪ 普通螺丝刀
▪ 就是头柄造在一起的螺丝刀，容易准备，只要拿出来 就可以使用，但由于螺丝有很多种不同长度和粗度， 有时需要准备很多支不同的螺丝刀。他的规格一般用 杆的长度来表示，一般为50~350mm。
四川省交通运输学校《p汽pt精车选维版修基础》 黄靖淋
27
螺丝刀使用
▪ 1.使用时，不可用螺丝刀当撬棒或凿子使用。
（2）为防止扳手损坏和滑脱，应使拉力作用在开口较厚的 一边，这一点对受力较大的活动扳手尤其应该注意，以防 开口出现“八”字形，损坏螺母和扳手。
（3）普通扳手是按人手的力量来设计的，遇到较紧的螺纹 件时，不能用锤击打扳手；除套筒扳手外，其它扳手都不 能套装加力杆，以防损坏扳手或螺纹连接件。
四川省交通运输学校《p汽pt精车选维版修基础》 黄靖淋
1-气门杆；2-气门弹簧；3-弹簧座；4-锁片；5-卡环
四川省交通运输学校《p汽pt精车选维版修基础》 黄靖淋
52
四川省交通运输学校《p汽pt精车选维版修基础》 黄靖淋
53
四、黄油枪
汽车维修培训PPT课件
定期清洁起动机表面，检查电磁 开关触点和电刷磨损情况，及时 更换损坏部件。
灯光系统保养
检查灯泡和灯座是否损坏或松动 ，定期调整灯光照射角度和范围 。
蓄电池保养
定期清洁蓄电池表面，检查电解 液液面高度和密度，及时充电或 更换蓄电池。
仪表与报警系统保养
定期校验仪表指示准确性和报警 系统灵敏度，更换损坏的传感器 和执行器。
发动机结构
详细解析发动机各大部件，如气缸 、活塞、曲轴、连杆、气门等。
工作原理
深入讲解四冲程工作循环，包括进 气、压缩、做功和排气四个过程。
发动机故障诊断与排除
常见故障
列举发动机常见的故障现象，如 启动困难、功率不足、油耗增加
等。
故障原因
分析导致发动机故障的各种原因 ，如点火系统故障、燃油系统故
障、机械故障等。
底盘系统维修
03
底盘构造及功能介绍
底盘组成
传动系、行驶系、转向系和制动系四部分组成。
底盘功能
支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型， 并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘构造
包括车架、车桥、车轮、悬架等部分，各部分之间通过连接件进行 连接。
底盘故障诊断与排除
空调系统维修
05
空调系统组成及工作原理
压缩机
将低温低压气态制冷 剂压缩成高温高压气 态制冷剂，为制冷剂 的循环提供动力。
冷凝器
将高温高压气态制冷 剂冷却成中温高压液 态制冷剂，释放热量 。
膨胀阀
将中温高压液态制冷 剂节流降压，变成低 温低压液态制冷剂。
蒸发器
将低温低压液态制冷 剂蒸发成低温低压气 态制冷剂，吸收车内 的热量。
汽车维修培训PPT课件
制动系统故障：包括制动失灵、制动拖滞等问题，解决方法包括检查制动液、更换制动片、 调整制动器等。
空调系统故障：包括制冷效果不佳、空调异味等问题，解决方法包括检查制冷剂、清洗空调 管道等。
汽车维修工具和设备
汽车维修工具箱和工具的使用方法
工具箱：包含各种维修工具， 如螺丝刀、钳子、扳手等
设备：包括千斤顶、轮胎扳手、 车轮拆卸器等
汽车维修行业的职业道德和社会责任以及未来发展要求
汽车维修行业的职业道德：诚信、守信、责任、安全、服务、敬业
汽车维修行业的社会责任：保护环境、节约资源、安全生产、提供 优质服务
未来发展要求：技术精湛、综合素质高、具备国际化视野、掌握新 能源汽车技术
THANK YOU
汇报人：
汽车电器设备维修培训
电器设备组成：介 绍汽车电器设备的 组成和作用
常见故障及排除方法： 列举常见的电器设备 故障及排除方法，如 灯泡不亮、音响故障 等
维修技能培训：介绍 维修技能培训的内容 和方法，包括理论知 识和实践操作
案例分析：分析一些典 型的汽车电器设备故障 案例，提高学员的分析 能力和解决问题的能力
使用方法：根据不同的维修需 求，选择合适的工具和设备， 按照规范进行操作
安全注意事项：确保工具和设 备完好无损，使用时注意安全， 如佩戴手套、避免受伤等
汽车维修设备的使用和维护
汽车维修设备的种类和功能 设备使用方法和注意事项 设备维护和保养方法 设备常见故障及排除方法
汽车维修工具和设备的选购及保养
添加标题
疏散人员：在确保自身安全的情况下，迅速疏散事故现场的人员，特别是那些受到伤害或中毒的人。要将他们转移到安全 区域，并采取必要的急救和防护措施。
添加标题
报告相关部门：立即向应急管理部门报告事故情况，待其通知公安、消防、环保等部门赶到现场进行处置和救援。同时， 要保持通讯畅通，及时向相关部门提供事故的最新情况和进展。
空调系统故障：包括制冷效果不佳、空调异味等问题，解决方法包括检查制冷剂、清洗空调 管道等。
汽车维修工具和设备
汽车维修工具箱和工具的使用方法
工具箱：包含各种维修工具， 如螺丝刀、钳子、扳手等
设备：包括千斤顶、轮胎扳手、 车轮拆卸器等
汽车维修行业的职业道德和社会责任以及未来发展要求
汽车维修行业的职业道德：诚信、守信、责任、安全、服务、敬业
汽车维修行业的社会责任：保护环境、节约资源、安全生产、提供 优质服务
未来发展要求：技术精湛、综合素质高、具备国际化视野、掌握新 能源汽车技术
THANK YOU
汇报人：
汽车电器设备维修培训
电器设备组成：介 绍汽车电器设备的 组成和作用
常见故障及排除方法： 列举常见的电器设备 故障及排除方法，如 灯泡不亮、音响故障 等
维修技能培训：介绍 维修技能培训的内容 和方法，包括理论知 识和实践操作
案例分析：分析一些典 型的汽车电器设备故障 案例，提高学员的分析 能力和解决问题的能力
使用方法：根据不同的维修需 求，选择合适的工具和设备， 按照规范进行操作
安全注意事项：确保工具和设 备完好无损，使用时注意安全， 如佩戴手套、避免受伤等
汽车维修设备的使用和维护
汽车维修设备的种类和功能 设备使用方法和注意事项 设备维护和保养方法 设备常见故障及排除方法
汽车维修工具和设备的选购及保养
添加标题
疏散人员：在确保自身安全的情况下，迅速疏散事故现场的人员，特别是那些受到伤害或中毒的人。要将他们转移到安全 区域，并采取必要的急救和防护措施。
添加标题
报告相关部门：立即向应急管理部门报告事故情况，待其通知公安、消防、环保等部门赶到现场进行处置和救援。同时， 要保持通讯畅通，及时向相关部门提供事故的最新情况和进展。
汽车发动机构造与维修PPT完整全套教学课件
汽车发动机构造与维 修PPT完整全套教学 课件
目 录
• 汽车发动机概述 • 汽车发动机构造详解 • 汽车发动机维修基础知识 • 常见故障分析与排除方法 • 发动机维护与保养建议 • 汽车发动机构造与维修实验指导
01
汽车发动机概述
发动机的定义与分类
定义
发动机是一种将燃料内能转化为 机械能的装置，为汽车提供动力 。
润滑系统
组成
由机油泵、机油滤清器、机油冷却器、油道等组成。
功能
向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦 ，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却 。
工作原理
润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后 ，通过油道输送到各个需要润滑的部件表面。
冷却系统
调整方法
使用专用工具按照厂家规 定的间隙值进行调整。
清洗燃油系统和进气系统
燃油系统清洗
清除喷油嘴、进气道和燃 烧室内的积碳和胶质，提 高燃油雾化效果，减少尾 气排放。
进气系统清洗
清除进气道和节气门上的 积碳和油泥，改善进气效 率，提高发动机性能。
清洗周期
每行驶20000-30000公里 或每24个月清洗一次。
根据车辆使用情况和机油类型，一般每 5000-10000公里或3-6个月更换一次。
机滤的作用
更换时机
过滤机油中的杂质和金属屑，保持机油清 洁。
每次更换机油时，应同时更换机滤。
检查并调整气门间隙
01
02
03
气门间隙的作用
确保气门在正确的时间和 位置开启和关闭，保证发 动机正常工作。
检查周期
每行驶10000-20000公里 或每12个月检查一次。
目 录
• 汽车发动机概述 • 汽车发动机构造详解 • 汽车发动机维修基础知识 • 常见故障分析与排除方法 • 发动机维护与保养建议 • 汽车发动机构造与维修实验指导
01
汽车发动机概述
发动机的定义与分类
定义
发动机是一种将燃料内能转化为 机械能的装置，为汽车提供动力 。
润滑系统
组成
由机油泵、机油滤清器、机油冷却器、油道等组成。
功能
向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦 ，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却 。
工作原理
润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后 ，通过油道输送到各个需要润滑的部件表面。
冷却系统
调整方法
使用专用工具按照厂家规 定的间隙值进行调整。
清洗燃油系统和进气系统
燃油系统清洗
清除喷油嘴、进气道和燃 烧室内的积碳和胶质，提 高燃油雾化效果，减少尾 气排放。
进气系统清洗
清除进气道和节气门上的 积碳和油泥，改善进气效 率，提高发动机性能。
清洗周期
每行驶20000-30000公里 或每24个月清洗一次。
根据车辆使用情况和机油类型，一般每 5000-10000公里或3-6个月更换一次。
机滤的作用
更换时机
过滤机油中的杂质和金属屑，保持机油清 洁。
每次更换机油时，应同时更换机滤。
检查并调整气门间隙
01
02
03
气门间隙的作用
确保气门在正确的时间和 位置开启和关闭，保证发 动机正常工作。
检查周期
每行驶10000-20000公里 或每12个月检查一次。
汽车车身钣金修复技术课件 3.2 汽车车身钣金工具的使用
《汽车车身修复技术》
钣金锤修复注意事项 ▪ 在车身修理中经常用钣金锤敲打金属板，促使金属表
面回弹。校正金属的关键是懂得应在什么部位、什么 时间、用多大的力敲打多少下。 ▪ 使用铁锤时，铁锤的工作面必须符合金属板的形状。 具有平坦锤面的钣金锤适合用于平坦的或低隆起的金 属表面。凸形工作面的敲击锤适用于敲打内侧的弧线 。重的敲击锤可用来进行大致的整修。 ▪ 不能加重损坏的程度，精修锤一定要用于最后精修。
▪ 敲平后用镐锤对小凹坑进行修复，然后用钢尺测量， 与原板件轮廓误差不大于1毫米。
《汽车车身修复技术》
4.撬棒的使用
▪ 撬棒可用来矫正顶铁或匙形板伸不进去的部位。 ▪ 以车门为例。 ▪ 撬棒可以从排污孔穿进去，这样就不必拆下内侧板或为了拉
拔凹坑而在面板上钻孔。
《汽车车身修复技术》
▪ 用撬棒撑顶凹痕时，要注意 不要因施加的压力过大而产 生拉伸变形。要从撞击最低 点开始，缓慢地将凹进部价 撑起。对于面积较大的凹坑 ，应采用平头橇棒，而不要 用尖头撬棒。
《汽车车身修复技术》
汽车车身钣金工具的使用
学习目标
任务一
掌握钣金锤和顶铁的使用
任务二
掌握气动钣金工具的使用
任务三
《汽车车身修复技术》
掌握电动钣金工具的使用
▪ 矫正有三种一是消除金属板材、型材的不直、不平或翘曲 等缺陷的操作，二是使成材的板件达到质量要求，在加工 过程中对产生的变形进行修整；三是消除饭金件在使用过 程中产生的扭曲、歪斜、凹陷等变形的修复。
▪ 捶击工件时，眼睛注视工件，找准捶击落点，捶击作业质量的关键在于落 点的选择，一般应遵循“先大后小、先强后弱”的原则，从变形较大处顺 序敲打，保证锤头以平面落在金属表面上。同时还要注意钣金件的结构强 度，有序排列钣金锤的落点
钣金锤修复注意事项 ▪ 在车身修理中经常用钣金锤敲打金属板，促使金属表
面回弹。校正金属的关键是懂得应在什么部位、什么 时间、用多大的力敲打多少下。 ▪ 使用铁锤时，铁锤的工作面必须符合金属板的形状。 具有平坦锤面的钣金锤适合用于平坦的或低隆起的金 属表面。凸形工作面的敲击锤适用于敲打内侧的弧线 。重的敲击锤可用来进行大致的整修。 ▪ 不能加重损坏的程度，精修锤一定要用于最后精修。
▪ 敲平后用镐锤对小凹坑进行修复，然后用钢尺测量， 与原板件轮廓误差不大于1毫米。
《汽车车身修复技术》
4.撬棒的使用
▪ 撬棒可用来矫正顶铁或匙形板伸不进去的部位。 ▪ 以车门为例。 ▪ 撬棒可以从排污孔穿进去，这样就不必拆下内侧板或为了拉
拔凹坑而在面板上钻孔。
《汽车车身修复技术》
▪ 用撬棒撑顶凹痕时，要注意 不要因施加的压力过大而产 生拉伸变形。要从撞击最低 点开始，缓慢地将凹进部价 撑起。对于面积较大的凹坑 ，应采用平头橇棒，而不要 用尖头撬棒。
《汽车车身修复技术》
汽车车身钣金工具的使用
学习目标
任务一
掌握钣金锤和顶铁的使用
任务二
掌握气动钣金工具的使用
任务三
《汽车车身修复技术》
掌握电动钣金工具的使用
▪ 矫正有三种一是消除金属板材、型材的不直、不平或翘曲 等缺陷的操作，二是使成材的板件达到质量要求，在加工 过程中对产生的变形进行修整；三是消除饭金件在使用过 程中产生的扭曲、歪斜、凹陷等变形的修复。
▪ 捶击工件时，眼睛注视工件，找准捶击落点，捶击作业质量的关键在于落 点的选择，一般应遵循“先大后小、先强后弱”的原则，从变形较大处顺 序敲打，保证锤头以平面落在金属表面上。同时还要注意钣金件的结构强 度，有序排列钣金锤的落点
《汽车维修》教学课件ppt
02
汽车维修基础知识
汽车基本结构
汽车类型
01
介绍轿车、SUV、跑车、商务车等常见汽车类型，以及不同类
型汽车的特点和适用场景。
汽车组成
02
详细介绍汽车的基本组成，包括发动机、底盘、车身、电气设
备等，以及各部分的作用和相互关系。
汽车系统
03
介绍汽车的各种系统，如燃油系统、润滑系统、冷却系统、排
放系统等，以及各系统的组成和基本工作原理。
发动机基本结构
燃烧室
气缸
燃烧室是发动机的关键部分，它为燃烧过程 提供足够的空间和时间。
气缸是发动机的主要组成部分，它容纳和封 闭气缸盖和活塞。
活塞
曲轴箱
活塞是气缸内的关键部件，它完成燃烧室的 压缩和做功冲程。
曲轴箱是发动机的主体部分，它容纳和支撑 曲轴。
发动机常见故障
发动机过热
发动机过热可能是由于冷却系统故障、散热器堵 塞、水泵失灵或节温器损坏等原因引起的。
弹性元件是悬挂系统中负责缓冲和 减震的部件，若出现损坏会导致车 辆操控性能下降。
THANKS
谢谢您的观看
制动系统
由制动器、制动传动机构和制动控 制系统组成，作用是产生制动力并 控制车辆减速或停车。
底盘常见故障
传动系统故障
如齿轮箱漏油、变速器异响、离合器分离 不彻底等。
转向系统故障
如转向盘抖动、转向沉重、侧滑等。
行驶系统故障
如轮胎磨损异常、减震器漏油、车轮定位 失准等。
制动系统故障
如制动不良、制动拖滞、制动跑偏等。
汽车空调和燃油系统维修
第一周
汽车维修概述和工具使用
第二周
汽车发动机结构和维修
第三周
《汽车维修》教学课件ppt
汽车维护和保养
第四周
汽车空调和燃油系统维修
第一周
汽车维修概述和工具使用
第二周
汽车发动机结构和维修
第三周
汽车底盘和电气系统维修
课程背景
汽车工业的快速发展对汽车维修技术人员的需求 增加 培养具备专业知识和技能的人才以满足市场需求
促进汽车行业的发展和提高国民经济水平
02
汽车维修基础知识
汽车基本结构
1 2
压力测试仪等。
举升设备
03
介绍汽车举升器的分类和使用方法，包括地沟式和移动式举升
器等。
汽车维修基本流程
车辆检查
故障诊断
介绍对车辆进行检查的基本步骤和方法，包 括直观检查、听诊检查和手摸检查等。
介绍故障诊断的基本步骤，包括仪器诊断、 人工经验诊断和智能诊断等。
拆卸与安装
调整与检测
介绍拆卸与安装部件的基本步骤，包括放油 、拆下螺丝、取下部件等。
详细描述
底盘电气系统维修主要是对底盘的电气线路和控制系统进行检测和修复，包括对 线路的检测和修复、控制系统的故障排查和修复等，以确保汽车底盘控制系统的 正常运行。
05
上学期课程内容回顾
课程重点回顾
汽车维修基本概念
汽车维修工具和设备
介绍了汽车维修的定义、重要性及其与车辆 使用性能和安全性的关系。
详细介绍了各种汽车维修工具和设备的使用 方法和注意事项，包括扳手、螺丝刀、手锤 、千斤顶等。
汽车发动机基本结构
汽车底盘基本结构
讲述了汽车发动机的基本组成和工作原理， 包括缸体、曲轴、活塞、气缸等重要部件的 结构和功能。
介绍了汽车底盘的基本组成和工作原理，包 括传动轴、悬挂、车轮、制动器等重要部件 的结构和功能。
第四周
汽车空调和燃油系统维修
第一周
汽车维修概述和工具使用
第二周
汽车发动机结构和维修
第三周
汽车底盘和电气系统维修
课程背景
汽车工业的快速发展对汽车维修技术人员的需求 增加 培养具备专业知识和技能的人才以满足市场需求
促进汽车行业的发展和提高国民经济水平
02
汽车维修基础知识
汽车基本结构
1 2
压力测试仪等。
举升设备
03
介绍汽车举升器的分类和使用方法，包括地沟式和移动式举升
器等。
汽车维修基本流程
车辆检查
故障诊断
介绍对车辆进行检查的基本步骤和方法，包 括直观检查、听诊检查和手摸检查等。
介绍故障诊断的基本步骤，包括仪器诊断、 人工经验诊断和智能诊断等。
拆卸与安装
调整与检测
介绍拆卸与安装部件的基本步骤，包括放油 、拆下螺丝、取下部件等。
详细描述
底盘电气系统维修主要是对底盘的电气线路和控制系统进行检测和修复，包括对 线路的检测和修复、控制系统的故障排查和修复等，以确保汽车底盘控制系统的 正常运行。
05
上学期课程内容回顾
课程重点回顾
汽车维修基本概念
汽车维修工具和设备
介绍了汽车维修的定义、重要性及其与车辆 使用性能和安全性的关系。
详细介绍了各种汽车维修工具和设备的使用 方法和注意事项，包括扳手、螺丝刀、手锤 、千斤顶等。
汽车发动机基本结构
汽车底盘基本结构
讲述了汽车发动机的基本组成和工作原理， 包括缸体、曲轴、活塞、气缸等重要部件的 结构和功能。
介绍了汽车底盘的基本组成和工作原理，包 括传动轴、悬挂、车轮、制动器等重要部件 的结构和功能。
汽车维修常用工量具使用课件 项目一 汽车维修通用工具的选用及使用
六、实训教学内容
５. 套筒的配套工具
１１)套筒转换接头
套筒转换接头是将现有不同尺寸 规格 的手柄和套筒配合使用的转 换接头，转换接 头有两种，一种 是“小 → 大”，另一种是“大 → 小” 。
１２)三用接头
三用接头是世达工具中特有的 一种接 头，需与套筒和接杆 组合后使用，自身无法单独达 到拆卸或装配的目的。
二、实训时间:共 ７ 课时
实训活动一:套筒及配套工具的选用及使用(２ 课时) 实训活动二:各种扳手的选用及使用(１ 课时) 实训活动三:各种钳子的选用及使用(１ 课时) 实训活动四:各种螺丝刀的选用及使用 (１ 课时) 实训活动五:电动工具及气动工具的选用及使用(１ 课时) 实训活动六:其他通用工具的选用及使用(１ 课时)
４. 套筒的使用方法及注意事项
六、实训教学内容
５. 套筒的配套工具
１)扭力扳手 扭力扳手主要用于有规定扭矩值的螺 栓和螺母的装配，如汽缸盖指针式和预置力式两种。
六、实训教学内容
５. 套筒的配套工具 １)扭力扳手
六、实训教学内容
５. 套筒的配套工具
六、实训教学内容
５. 套筒的配套工具
９)可弯式接头
可弯式接头实际就是改 进的长接杆，中间部分 采用特殊材料制成，弹 簧状软连接是 非刚性连 接。
１０)万向接头
万向接头的方形套头部 分可以前后或 左右移动， 配套手柄和套筒之间的 角度可以 自由变化，其 工作原理与前置后驱汽 车传动 轴使用的万向节 基本相同。
六、实训教学内容
５. 套筒的配套工具
６)Ｌ 形手柄
结构简单，正因为没有 铰链等角度可调的部件， 所以强度高，能承受较 大力量。
７)旋柄
旋柄也是套筒配套手柄， 它可以与套筒头及旋具 头配合，与螺丝刀手柄 类似。
中职《汽车维修基本技能》教学课件汽车维修专用工具的使用
汽车维修专用工具的使用
学习目标
通过本任务学习，应能： 能够正确识别专用工具； 能够正确使用汽车维修中的专用工具；拆装钳
活塞环拆装钳是一种专门用于拆装活塞环的工具，如图所示。使用时， 将拆装钳上的环卡
卡住活塞环开口，握住手把稍稍均匀地用力，使拆装钳子把慢慢地收缩， 环卡将活塞环徐徐地张开，使活塞环能从活塞环槽中取出或装人。
7.机油滤清器拆装扳手 （碗式机滤扳手）
碗式机油滤清器拆装扳手如图所示。当拆装机油滤清器时，选择与滤清 器外壳大小合适的碗式扳手，然后放入机油滤清器的端部棱角，使其紧 靠在机油滤清器的外壳上，配合扭力扳手顺时针（安装滤清器）或逆时 针（拆卸滤清器）慢慢施力转动拆装扳手手柄即可。
注意事项：在安装机油滤清器时，应慢慢转动扳手，切不能用力过大， 以防损坏机油滤清器及油封。
注意：使用活塞环拆装钳拆装活塞环时，用力必须均匀，避免用力过猛 而导致活塞环折断，同时能避免伤手事故。
2.气门弹簧拆装架
气门弹簧拆装架是一种专门 用于拆装顶置气门弹簧的工 具，如图所示。使用时，将 拆装架托架抵住气门，压环 对正气门弹簧座，然后压下 手柄，使得气门弹簧被压缩。 这时可取下气门弹簧锁销或 锁片，慢慢地松抬手柄，即 可取出气门弹簧座、气门弹 簧和气门等。
5.爪拉马
爪拉马用于轴承的取出，如图所示。使用时，将轴承顶拔器 张开，置于轴承端头，使顶拔器将轴承拉紧,逐渐收紧顶拔 器，将轴承取出即可。
注意事项：顶拔器放置及拉紧部位要正确，用力均匀，缓慢 拉出，防止损坏轴承。
使用爪拉马
6.滑脂枪（黄油枪）
滑脂枪用于汽车上装有滑脂嘴的机件加注润滑脂，如 图所示。使用时，反复拉压滑脂枪柄，即有润滑脂挤 进润滑脂嘴的部位，直至有新的润滑脂从缝隙中挤出 为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其规格是以闭口尺寸 S（mm）来表示， 即扳手上的尺寸数字为闭口的毫米数， 如8-10、12-14等。
两用扳手 Combination Wrench
棘轮扳手
需要配合套筒使用
扭力扳手
可读出所施扭矩大小，配合套筒使用
快速摇柄
配合套筒使用，快 速拆卸螺栓
套筒
T型套筒扳手
快速拆卸力矩不大的螺栓或螺母
开口扳手的型式
单头扳手
双头扳手
使用时应根据螺钉或螺母的尺寸，选择相应开口尺 寸的呆扳手。为了防止扳手损坏和滑脱，应使拉力 作用在开口较厚的一边。
开口扳手的规格
其规格是以两端开口的宽度S（mm） 来表示的，即扳手上的尺寸数字为开 口的毫米数，如8-10、12-14等。
梅花扳手（花扳手）
ring spanner
10、低头要有勇气，抬头要有低气。 22:24 :5422 :24:5 422:2 42/16 /2021 10:24:54 PM
11、人总是珍惜为得到。21.2.1622 :24:5 422:2 4Feb- 2116- Feb-2 1
12、人乱于心，不宽余请。22:24:5 422:2 4:542 2:24T uesda y, February 16, 2021
汽车维修设备工具使用
通用工具 专用工具
——常用工具的选择及正确使 用
传统的”七分技术，三分工具” 修车在今天已经倒过来变成“三分 技术，七分工具”。例如，通用售 后车间的维修专用工具费用就超过 100万元以上。所以一个4S店或维 修服务店的技术实力非常重要，也 是保证修车质量的一个根本。由此 可见，正确地选用工具对汽车维修 来说是何等重要。但很多维修技术 人员不太重视工具的使用方法，使 用扳手、钳子等通用工具不规范， 导致不能顺利完成维修工作。本项 目将对汽车维修通用工具的选用及 使用作出详细的介绍。
汽车维修通用工具包括套筒扳 手、扳手、钳子、螺丝刀、电动及 气动工具等。
1、常用拆装工具的认识与使用
普通扳手
开口扳手 梅花扳手 套筒扳手 活动扳手 扭力扳手 内六角扳手
开口扳手/呆扳手 open end wrench
最常见的一种扳手，其开口中心平面和本体中心平 面成15°角，这样既适应人手的操作方向，又可 降低对操作空间的要求。
剥丝钳 wire stripper pliers
可剥离塑料或橡胶绝缘导线的绝缘层， 切断不同规格的常用铜、铝芯导线。
管子钳 pipe wrench
可夹持、旋拧圆柱件
大力钳
钢丝刷 steel wire brushes
钢丝刷可以用来清除零件表面外表的污 迹，清除蓄电池柱头的氧化物及车身底 盘的积垢。使用钢丝刷时注意不要触碰 比较精密的配合面及汽车的装饰表面。
鲤鱼钳
用于夹持圆柱形零件，也可以代替扳手 旋小螺栓、小螺母，钳口后部的刃口可 剪切金属丝。
钢丝钳
钢丝钳的用途和鲤鱼钳相仿，但其支销 相对于两片钳体是固定的，故使用时不 如鲤鱼钳灵活，但剪断金属丝的效果比 鲤鱼钳要好，规格以钳长表示。
尖嘴钳 long nose pliers
因其头部细长，可以在较小的空间工作， 带刃口的能剪切细小零件，使用时不能 用力太大，否则钳口头部会变形或断裂， 规格以钳长来表示。
13、生气是拿别人做错的事来惩罚自 己。21 .2.16 21.2.1 622:2 4:542 2:24: 54Feb ruary 16, 2021
14、抱最大的希望，作最大的努力。 2021 年2月1 6日星 期二下 午10时2 4分54 秒22: 24:54 21.2.1 6
十字形起子
又称十字槽螺钉旋具、十字改锥，用同。
手锤
又称圆顶锤，其锤头一端平面略有弧形， 是基本工作面，另一端是球面，用来敲 击凹凸形状的工件。
手锤
手锤
手钳
用于夹紧、固定、弯曲或切断材料。 钳子固定夹紧材料有力，切断材料容易。 在准备使用时，应尽量选择稍大一点的 比较好用。
其两端是环状的，环的内孔由两个 正六边形互相同心错转30°而成。
使用时扳动30°后，即可换位再套， 因而适用于狭窄场合下操作。
梅花扳手的使用特点
工作部分是封闭的环状，用起来对 螺栓或螺母的棱角损伤很小，使用 起来比较安全。
与开口扳手相比，梅花扳手强度高， 使用时不易滑脱，但套上取下不方便。
梅花扳手的规格
内六角扳手 hex keys
用来拆装内六角螺栓（螺塞）
套筒
适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母， 螺帽的棱角不易被损坏，特别适合空间较小的地方。
活动扳手 adjustable wrench
活扳手的使用
其开口尺寸能在一定范围内任意调整，使 用场合与开口扳手相同，但活动扳手操作 起来不太灵活。
外径千分尺
举升机
单柱式举升机
举升机
双柱式举升机
举升机
四柱式举升机
举升机
剪式举升机
千斤顶
手摇千斤顶
千斤顶
手摇千斤顶
千斤顶
卧式千斤顶
千斤顶
立式千斤顶
机滤扳手
谢谢大家
9、 人的价值，在招收诱惑的一瞬间被决定 。21.2 .1621. 2.16T uesda y, February 16, 2021
使用时右手握手柄，手越靠后扳动越省力。
各类扳手的选用原则，一般优先选用
套筒扳手，其次为梅花扳手，再次为开口 扳手，最后选活动扳手；
普通扳手是按人手的力量来设计的，遇到 较紧的螺纹件时，不能用锤击打扳手； 除套筒扳手外，其它扳手都不能套装加 力杆，以防损坏扳手或螺纹连接件。
旋具 screwdriver
俗称“螺丝刀”或“起子”，常见的旋具 分为“十”字、“一”字两种。 将螺刀的十字头或一字头插入螺丝槽内， 旋动手柄使螺丝松动。
一字形起子
又称一字形螺钉旋具、平口改锥，用于 旋紧或松开头部开一字槽的螺钉。 由柄、刀体和刃口组成，一般工作部分 用碳素工具钢制成，并经淬火处理，其 规格以刀体部分的长度来表示。
卷尺
直尺
角尺
塞尺/厚度规 feeler gauge
塞尺
游标卡尺
venire calipers
比较精密的测量长度的工具，测量范围 为十几个厘米，按其准确程度分有三种， 可准确到0.1mm、0.05mm、0.02mm
外径千分尺
micrometers
常简称为千分尺，是比游标卡尺更精密 的长度测量仪器，量程一般是0－25毫米， 分度值是0.01毫米。
两用扳手 Combination Wrench
棘轮扳手
需要配合套筒使用
扭力扳手
可读出所施扭矩大小，配合套筒使用
快速摇柄
配合套筒使用，快 速拆卸螺栓
套筒
T型套筒扳手
快速拆卸力矩不大的螺栓或螺母
开口扳手的型式
单头扳手
双头扳手
使用时应根据螺钉或螺母的尺寸，选择相应开口尺 寸的呆扳手。为了防止扳手损坏和滑脱，应使拉力 作用在开口较厚的一边。
开口扳手的规格
其规格是以两端开口的宽度S（mm） 来表示的，即扳手上的尺寸数字为开 口的毫米数，如8-10、12-14等。
梅花扳手（花扳手）
ring spanner
10、低头要有勇气，抬头要有低气。 22:24 :5422 :24:5 422:2 42/16 /2021 10:24:54 PM
11、人总是珍惜为得到。21.2.1622 :24:5 422:2 4Feb- 2116- Feb-2 1
12、人乱于心，不宽余请。22:24:5 422:2 4:542 2:24T uesda y, February 16, 2021
汽车维修设备工具使用
通用工具 专用工具
——常用工具的选择及正确使 用
传统的”七分技术，三分工具” 修车在今天已经倒过来变成“三分 技术，七分工具”。例如，通用售 后车间的维修专用工具费用就超过 100万元以上。所以一个4S店或维 修服务店的技术实力非常重要，也 是保证修车质量的一个根本。由此 可见，正确地选用工具对汽车维修 来说是何等重要。但很多维修技术 人员不太重视工具的使用方法，使 用扳手、钳子等通用工具不规范， 导致不能顺利完成维修工作。本项 目将对汽车维修通用工具的选用及 使用作出详细的介绍。
汽车维修通用工具包括套筒扳 手、扳手、钳子、螺丝刀、电动及 气动工具等。
1、常用拆装工具的认识与使用
普通扳手
开口扳手 梅花扳手 套筒扳手 活动扳手 扭力扳手 内六角扳手
开口扳手/呆扳手 open end wrench
最常见的一种扳手，其开口中心平面和本体中心平 面成15°角，这样既适应人手的操作方向，又可 降低对操作空间的要求。
剥丝钳 wire stripper pliers
可剥离塑料或橡胶绝缘导线的绝缘层， 切断不同规格的常用铜、铝芯导线。
管子钳 pipe wrench
可夹持、旋拧圆柱件
大力钳
钢丝刷 steel wire brushes
钢丝刷可以用来清除零件表面外表的污 迹，清除蓄电池柱头的氧化物及车身底 盘的积垢。使用钢丝刷时注意不要触碰 比较精密的配合面及汽车的装饰表面。
鲤鱼钳
用于夹持圆柱形零件，也可以代替扳手 旋小螺栓、小螺母，钳口后部的刃口可 剪切金属丝。
钢丝钳
钢丝钳的用途和鲤鱼钳相仿，但其支销 相对于两片钳体是固定的，故使用时不 如鲤鱼钳灵活，但剪断金属丝的效果比 鲤鱼钳要好，规格以钳长表示。
尖嘴钳 long nose pliers
因其头部细长，可以在较小的空间工作， 带刃口的能剪切细小零件，使用时不能 用力太大，否则钳口头部会变形或断裂， 规格以钳长来表示。
13、生气是拿别人做错的事来惩罚自 己。21 .2.16 21.2.1 622:2 4:542 2:24: 54Feb ruary 16, 2021
14、抱最大的希望，作最大的努力。 2021 年2月1 6日星 期二下 午10时2 4分54 秒22: 24:54 21.2.1 6
十字形起子
又称十字槽螺钉旋具、十字改锥，用同。
手锤
又称圆顶锤，其锤头一端平面略有弧形， 是基本工作面，另一端是球面，用来敲 击凹凸形状的工件。
手锤
手锤
手钳
用于夹紧、固定、弯曲或切断材料。 钳子固定夹紧材料有力，切断材料容易。 在准备使用时，应尽量选择稍大一点的 比较好用。
其两端是环状的，环的内孔由两个 正六边形互相同心错转30°而成。
使用时扳动30°后，即可换位再套， 因而适用于狭窄场合下操作。
梅花扳手的使用特点
工作部分是封闭的环状，用起来对 螺栓或螺母的棱角损伤很小，使用 起来比较安全。
与开口扳手相比，梅花扳手强度高， 使用时不易滑脱，但套上取下不方便。
梅花扳手的规格
内六角扳手 hex keys
用来拆装内六角螺栓（螺塞）
套筒
适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母， 螺帽的棱角不易被损坏，特别适合空间较小的地方。
活动扳手 adjustable wrench
活扳手的使用
其开口尺寸能在一定范围内任意调整，使 用场合与开口扳手相同，但活动扳手操作 起来不太灵活。
外径千分尺
举升机
单柱式举升机
举升机
双柱式举升机
举升机
四柱式举升机
举升机
剪式举升机
千斤顶
手摇千斤顶
千斤顶
手摇千斤顶
千斤顶
卧式千斤顶
千斤顶
立式千斤顶
机滤扳手
谢谢大家
9、 人的价值，在招收诱惑的一瞬间被决定 。21.2 .1621. 2.16T uesda y, February 16, 2021
使用时右手握手柄，手越靠后扳动越省力。
各类扳手的选用原则，一般优先选用
套筒扳手，其次为梅花扳手，再次为开口 扳手，最后选活动扳手；
普通扳手是按人手的力量来设计的，遇到 较紧的螺纹件时，不能用锤击打扳手； 除套筒扳手外，其它扳手都不能套装加 力杆，以防损坏扳手或螺纹连接件。
旋具 screwdriver
俗称“螺丝刀”或“起子”，常见的旋具 分为“十”字、“一”字两种。 将螺刀的十字头或一字头插入螺丝槽内， 旋动手柄使螺丝松动。
一字形起子
又称一字形螺钉旋具、平口改锥，用于 旋紧或松开头部开一字槽的螺钉。 由柄、刀体和刃口组成，一般工作部分 用碳素工具钢制成，并经淬火处理，其 规格以刀体部分的长度来表示。
卷尺
直尺
角尺
塞尺/厚度规 feeler gauge
塞尺
游标卡尺
venire calipers
比较精密的测量长度的工具，测量范围 为十几个厘米，按其准确程度分有三种， 可准确到0.1mm、0.05mm、0.02mm
外径千分尺
micrometers
常简称为千分尺，是比游标卡尺更精密 的长度测量仪器，量程一般是0－25毫米， 分度值是0.01毫米。
