地质雷达技术在地下管线探测中的应用
三维地质雷达在城市地下管线探测中的应用
三维地质雷达在城市地下管线探测中的应用摘要：三维探地雷达的分辨能力很高，定位的精确度也很高，操作起来也很方便、简单，而且其应用的成本极低。
利用三维探地雷达，不但能对金属管线进行探测，还能对诸如城市的水泥管线等地下管线进行探测，从而解决了传统探地雷达不能对非金属管线进行探测的不足。
利用三维探地雷达可以较好地解决在探测工作中出现的各种问题，是一种较为理想的方法来探测城市地下管线。
基于此，本文对三维地质雷达在城市地下管线探测中的应用进行探讨，以供参考。
关键词：三维地质雷达；城市地下管线；探测；应用引言三维探地雷达是一种可以探测到地下目标物体和界面的电磁技术，它的分辨率和工作效率都非常高，是一种常用的城市地下管线探测手段。
而在我国，由于城市化进程的不断加速，使得地下管道的复杂程度不断提高。
所以，要想对地下管道进行全面地探测，就必须要有一种高精度的探测技术来满足目前对地下管线探测的要求。
而高分辨率的探地雷达技术能够有效的克服上述难题，从而对地质问题进行更深层次的探测。
1地质雷达探测管线1.1 基本原理地质雷达方法就是一种广谱类的电磁技术，其可以应用于地下介质分布情况的确认。
在地质雷达探测中，可以采用一根天线来发送高频、宽频的带有脉冲的电磁波，而另一根天线则可以从地层中获取来自介质界面的反射波。
当电磁波在有耗介质中进行传输时，其传播的路径、电磁场强度以及波形会因为介质的电性及几何形状而发生改变。
从而可以从所收到波的传播时间、振幅和波形等数据中推测出其中的介质结构。
1.2 地质雷达探测技术的优点与其他物探方法相比，地质雷达具有明显的优越性。
具体包括以下几方面：（1）对电磁波有较好的抗干扰性，可以在多种噪音条件下工作，且受外界干扰较少。
（2）地质雷达作为一种无损性、技术性的探测手段，能够在城市或在建项目中使用，具有作业场所较宽、工作环境较好等特点。
（3）可携带式的微型计算机对数据进行采集，记录，存储和处理。
轻便类型的设备在施工现场只需要一个人就可以完成工作，具有很高的工作效率。
地质雷达在城市地下管线探测中的应用
地质雷达在城市地下管线探测中的应用在城市的快速发展中，地下管线犹如城市的“血管”，承载着供水、排水、燃气、电力、通信等重要功能。
然而，由于地下管线的复杂性和隐蔽性，其准确探测一直是城市建设和管理中的难题。
地质雷达作为一种先进的地球物理探测技术，凭借其高精度、高分辨率和非破坏性等特点，在城市地下管线探测中发挥着越来越重要的作用。
一、地质雷达的工作原理地质雷达是一种利用高频电磁波进行地下探测的设备。
它通过向地下发射高频电磁波脉冲，当电磁波遇到不同介质的分界面时，会产生反射和散射。
这些反射波被地质雷达接收并记录下来，通过对反射波的分析和处理，可以获取地下介质的分布情况和结构特征。
在城市地下管线探测中，地质雷达利用地下管线与周围土壤或岩石介质的电性差异来识别管线的位置、走向、埋深和管径等信息。
一般来说，金属管线具有良好的导电性，与周围介质的电性差异较大，反射信号较强；非金属管线虽然导电性较差，但与周围介质在介电常数等方面仍存在差异，也能够产生可识别的反射信号。
二、地质雷达在城市地下管线探测中的优势1、高分辨率地质雷达能够提供厘米级甚至毫米级的分辨率，可以清晰地分辨出地下管线的细节特征，如管线的接口、弯头和分支等，这对于准确确定管线的位置和走向非常重要。
2、非破坏性与传统的开挖探测方法相比，地质雷达不需要破坏地面，不会对城市的交通和环境造成影响，也减少了施工成本和时间。
3、快速高效地质雷达可以在较短的时间内完成大面积的探测工作，大大提高了探测效率，能够满足城市建设和管理中对地下管线信息快速获取的需求。
4、适应性强地质雷达可以在各种复杂的地质和环境条件下进行探测，如在城市道路、广场、建筑物附近等，不受场地限制。
三、地质雷达在城市地下管线探测中的应用场景1、新建工程前期探测在城市新建道路、桥梁、地铁等工程建设前，需要对地下管线进行详细探测，以避免施工过程中对现有管线造成破坏。
地质雷达可以准确查明地下管线的分布情况，为工程设计和施工提供可靠的依据。
地质雷达在地下管线探测中的应用
地质雷达在地下管线探测中的应用随着城市的不断发展，地下管线建设越来越普及，包括供水管道、排水管道、天然气、热力管道以及电力线等。
而这些地下管道的检测与维护，则需要用到一些先进的工具和技术，其中就包括地质雷达。
地质雷达在地下管线探测中，是一种非破坏性检测技术，能够实时地对地下管道进行探测，找出管道的位置和深度。
这种技术非常有效，可准确地确定管道的位置以及管道的深度和形状，让我们能够更好地了解地下管道的情况，并避免对其造成不必要的破坏或损坏。
地质雷达技术利用了高频电磁波的反射和散射现象，当电磁波达到地面时，它会穿过地下，被底层物质反弹，再次到达地面，因此，它的接收信号可以反映出地下物质的性质和位置。
地质雷达通过将发射器放置于地表上，并在地下管道上扫描，可以将管道位置以及深度准确的找出来，并生成图像和报告。
在实际探测中，地质雷达可以通过4种不同类型的天线进行探测，包括平面天线、芯片天线、扫描天线和阵列天线。
平面天线和芯片天线主要用于表面地形的探测，扫描天线则用于检测管道和其他地下设施，而阵列天线可以检测更大范围内的管道和其他设施。
在管道探测中，通常使用扫描天线进行探测。
地质雷达不仅可以快速的找出地下管道的位置和深度，还可以捕捉到管道的形态数据、管道的材质、管道的状态、以及管道的变化情况等重要信息。
这些信息可以帮助管道维护人员更好的管理和维护地下管道的以及预测管道出现问题的可能性。
总之，地质雷达在地下管道的检测和维护中发挥了极为重要的作用。
它可以为城市的发展提供强有力的技术支持，帮助我们更好地维护和管理地下管道，保障城市的正常运转和人民的安全。
因此，地质雷达技术也应该得到更好的开发和推广，以更好的满足人们对城市地下管道的要求。
地质雷达技术在城市供水管网探测的应用
地质雷达技术在城市供水管网探测的应用作者：黄文伟来源：《中国新技术新产品》2011年第23期摘要：地质雷达作为一种新的探测方法,具有定位准确、剖面直观、实时图像显示等优点在城市地下管线探测过程中得到了越来越广泛的应用。
本文结合地质雷达技术的实际应用，阐述了地质雷达技术的工作原理和方法,为城市供水管网的探测提供了有力的技术支持。
关键词：地质雷达技术；城市供水管网；原理；金属管线；非金属管线；雷达波中图分类号：TU99 文献标识码：B随着城市建设的飞速发展，原有城市地下供水管网资料欠缺的矛盾越来越突出，因此查明地下供水管网，并确定其分布、埋深及走向的任务引起了人们的重视。
然而地下供水管网分布复杂、埋设较深、金属管与非金属管混杂和干扰源较多的条件下给探测任务带来了不少的难度。
使用传统的金属管线仪已无法完全满足现有的管线探测需要，所以近年国内引入了地质雷达这项新技术，取得了不错的效果。
1工作方法原理地质雷达是以地下各种介质的电阻率和介电常数差异为物理条件，通过向地下发射高频电磁波探测地下介质分布的无损探测仪器。
雷达通过在地面上移动的发射天线向地下发射50kHz～1000kHz的大功率脉冲高频电磁波，当电磁波遇到不同的电性界面时，就会发生反射、透射及折射，当地下介质间的电性差异越大，反射回波的能量也就越大，反射到地面的电磁波被与发射天线同步移动的接收天线接收后，精确记录下反射回波的时间、相位、振幅、波长等参数，再通过信号叠加放大、滤波、图像合成等数据处理后，获得地下剖面的扫描图像，对雷达图像的识别，可以得到地下管线的分布位置和状态。
2地下供水管网的雷达波特征3.1无管线时的雷达波特征当地下介质完整，没有电性差异时，雷达波根本不发生反射或发生能量很弱，但地下往往是层状介质，比如道路自上而下有沥青层、回填层、原土层等，这些层状介质都不同程度地存在着电性差异，因此也会产生反射波。
此外道路下局部还存在着如废弃的金属、砖块、瓦砾等障碍物，都会产生反射波。

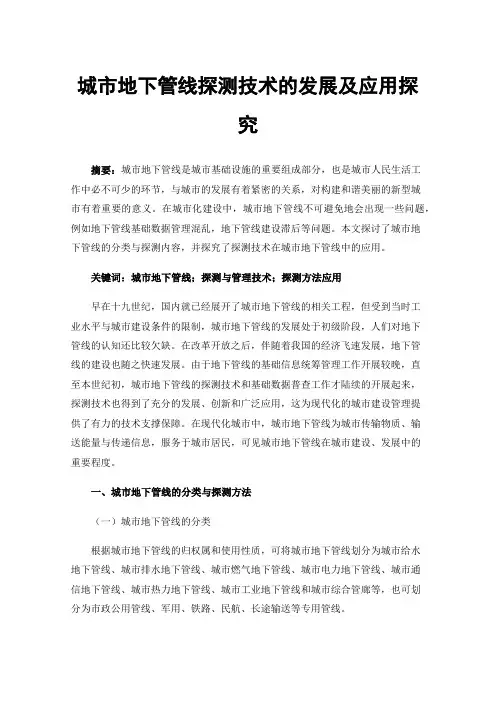

城市地下管线探测技术的发展及应用探究
城市地下管线探测技术的发展及应用探究摘要：城市地下管线是城市基础设施的重要组成部分，也是城市人民生活工作中必不可少的环节，与城市的发展有着紧密的关系，对构建和谐美丽的新型城市有着重要的意义。
在城市化建设中，城市地下管线不可避免地会出现一些问题，例如地下管线基础数据管理混乱，地下管线建设滞后等问题。
本文探讨了城市地下管线的分类与探测内容，并探究了探测技术在城市地下管线中的应用。
关键词：城市地下管线；探测与管理技术；探测方法应用早在十九世纪，国内就已经展开了城市地下管线的相关工程，但受到当时工业水平与城市建设条件的限制，城市地下管线的发展处于初级阶段，人们对地下管线的认知还比较欠缺。
在改革开放之后，伴随着我国的经济飞速发展，地下管线的建设也随之快速发展。
由于地下管线的基础信息统筹管理工作开展较晚，直至本世纪初，城市地下管线的探测技术和基础数据普查工作才陆续的开展起来，探测技术也得到了充分的发展、创新和广泛应用，这为现代化的城市建设管理提供了有力的技术支撑保障。
在现代化城市中，城市地下管线为城市传输物质、输送能量与传递信息，服务于城市居民，可见城市地下管线在城市建设、发展中的重要程度。
一、城市地下管线的分类与探测方法（一）城市地下管线的分类根据城市地下管线的归权属和使用性质，可将城市地下管线划分为城市给水地下管线、城市排水地下管线、城市燃气地下管线、城市电力地下管线、城市通信地下管线、城市热力地下管线、城市工业地下管线和城市综合管廊等，也可划分为市政公用管线、军用、铁路、民航、长途输送等专用管线。
根据城市地下管线的构成材质，可将城市地下管线划分为以下三类：一是由钢铁、铸铁等金属材质构成的金属管；二是由塑料（PVC、PE等）、混凝土、砖石等非金属材质构成的非金属管线，三是带有金属骨架的电力通信线缆。
（二）城市地下管线的探测方法现阶段，城市地下管线探测方法主要有以下三种。
第一种方法是通过直接对明显管线点位或附属设施量测、调查的方式采集管线数据，这种探测方式简单直接，数据精度高，在上世纪70年代早期我国城市地下管线的普查中就应用广泛；第二种方法是技术人员使用探查仪器通过物探方法探测隐蔽的地下管线点位，这种探测方法在现阶段城市管线探测中应用较为普遍；第三种方法是使用特种仪器进入管线井或管道中，通过影像采集技术检测隐蔽地下管道内部情况，这种方法能够有效的排查管线中的隐患，进而保证城市地下管线的安全运行。
地质雷达在地下金属管线探测中的应用
世界有色金属 2021年 7月下196地质雷达在地下金属管线探测中的应用张再丰（南京市测绘勘察研究院股份有限公司，江苏 南京 ２１００４９）摘 要：地质雷达可同时检测地下金属和非金属管线，一般应用于电磁管道探测仪难以检测的非金属管道。
本文介绍了地质雷达在地下管线测量中的应用。
探地雷达已经成为管线探测的重要组成部分，它比其他设备更有优势。
关键词：探地雷达；地下管线；探测中图分类号：Ｐ６３１．３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）１４－０１９６－２Application of ground penetrating radar in underground pipeline detectionZHANG Zai-feng（Ｎａｎｊｉｎｇ Ｉｎｓｉｔｉｔｕｔｅ ｏｆ Ｓｕｒｖｅｙｉｎｇ， Ｍａｐｐｉｎｇ ＆ Ｇｅｏｔｅｃｈｎｉｃａｌ Ｉｎｖｅｓｔｉｇａｔｉｏｎ， Ｃｏ Ｌｔｄ，Ｎａｎｊｉｎｇ ２１００４９，Ｃｈｉｎａ）Abstract: ＧＰＲ ｃａｎ ｄｅｔｅｃｔ ｂｏｔｈ ｍｅｔａｌ ａｎｄ ｎｏｎ－ｍｅｔａｌ ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅｓ ｓｉｍｕｌｔａｎｅｏｕｓｌｙ ａｎｄ ｉｓ ｇｅｎｅｒａｌｌｙ ｕｓｅｄ ｉｎ ｎｏｎ－ｍｅｔａｌ ｐｉｐｅｌｉｎｅｓ ｗｈｉｃｈ ａｒｅ ｄｉｆｆｉｃｕｌｔ ｔｏ ｂｅ ｄｅｔｅｃｔｅｄ ｂｙ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｉｐｅｌｉｎｅ ｄｅｔｅｃｔｏｒｓ． Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｇｅｏｌｏｇｉｃａｌ ｒａｄａｒ ｉｎ ｕｒｂａｎ ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅ ｓｕｒｖｅｙ． Ｇｒｏｕｎｄ ｐｅｎｅｔｒａｔｉｎｇ ｒａｄａｒ ｈａｓ ｂｅｃｏｍｅ ａｎ ｉｍｐｏｒｔａｎｔ ｐａｒｔ ｏｆ ｐｉｐｅｌｉｎｅ ｄｅｔｅｃｔｉｏｎ， ｗｈｉｃｈ ｈａｓ ｍｏｒｅ ａｄｖａｎｔａｇｅｓ ｔｈａｎ ｏｔｈｅｒ ｅｑｕｉｐｍｅｎｔ． Keywords: Ｇｒｏｕｎｄ ｐｅｎｅｔｒａｔｉｎｇ ｒａｄａｒ； Ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅ； ｄｅｔｅｃｔｉｏｎ各种地下管线是工程施工建设的重要基础设施，它们负责信息传递，能量传递等，是当代社会生存与发展的地下空间设施基础。
地质雷达探测地下管线检测方案
地质雷达探测地下管线检测方案1 适用范围地下管线探测可用于查明给水、排水、燃气、热力工业等各种地下管道以及电力、通信、信号等地下电缆的平面位置、走向、埋深、管径、材质等。
2 检测依据（1）《城市地下管线探测规程》 CJJ61（2）《铁路工程物理勘探规范》TB 100133 资源配置3.1 设备配置（1）地质雷达l套，配备250MHz、500MHz屏蔽天线；（2）管线探测仪l套；（3）全站仪1台；（4）GPS接收机1台。
3.2 人力资源管线探测专业性强，技术含量高，因此该项工作宜委托给具备专业资质的合作队伍实施。
现场配备技术人员和普通劳工协助实施。
人力配置如下：检测工程师2人，技术工程师1人，测量工程师2名，普通劳工 2人。
4 地下管线探测工艺流程及操作要点4.1 地下管线探测工艺流程确定工作范围，工作对象搜集原始资料现场踏勘，验证搜集的资现场踏勘，记录已知管线探测方法验证编写施工方案现场探测资料汇总图1 地下管线探测工艺流程图4.2 确定工作范围，工作对象4.2.1 确定工作范围施工场地地下管线探测应在工程施工开挖前进行，其范围应包括开挖以及可能受开挖影响的地下管线安全的区域，探测以上场地的管线走向、位置、深度，避免开挖或非开挖作业时，破坏地下管线，造成严重的后果。
4.2.2 确定工作对象地下管线探测前，需搞清楚所测区域地下管线的种类，根据不同的地下管线种类以便选用合适的探测方法，地下管线主要包括以下几个类别:（1）由水泥、陶瓷和塑料材料构成的非金属管线，如排水管（雨水、污水、雨污合流）、工业管线或某些给水管线（生活用水、生产用水、和消防用水）等；（2）由铸铁、钢材构成的金属管线，如给水，燃气（煤气、液化气、天然气）、供热等工业管线；（3）由铜、铝材料构成的电缆（其外用钢铠、铝或塑料包装），如电力电缆（供电、路灯、电车）、通讯电缆（军用光缆、通信光缆）等和有线电视电缆等。
4.3 搜集原始资料地下管线探测前，必须全面搜集和整理测区范围内已有的地下管线资料和有关测绘资料，主要内容包括：（1）已有的各种地下管线图;（2）各种地下管线的设计图、施工图、竣工图及技术说明资料;（3）相应比例尺的地形图;（4）测区内及相临近的控制点的坐标和高程。
地质雷达技术应用要点
地质灾害预警
灾害预警
利用地质雷达技术可以监测地质灾害的发生和发展，及时发出预警信息，减少 灾害造成的人员伤亡和财产损失。
灾害评估
通过对地质灾害的评估，可以了解灾害的性质、规模和影响范围，为灾害治理 和恢复提供基础资料。
资源勘探与开发
资源勘探
利用地质雷达技术可以对地下资源进行勘探，包括石油、天然气、矿产等，为资 源的开发和利用提供基础资料。
城市地下管线探测
01
城市地下管线探测是地质雷达技术的 另一个重要应用领域。城市地下管线 种类繁多、分布复杂，传统的探测方 法难以满足需求。而地质雷达技术能 够快速准确地获取地下管线的分布、 埋深、材质等信息，为城市地下管线 的规划、建设和管理提供重要的技术 支持。
02
在城市地下管线探测中，地质雷达技 术具有无损、高效、高精度等优点， 能够有效地避免对原有管线造成破坏 。同时，通过数据处理和分析，可以 进一步了解地下管线的运行状况和存 在的问题，为管线的维护和更新提供 依据。
电磁波传播速度
在理想介质中，电磁波以光速传播。 但在实际介质中，由于介电常数和磁 导率的影响，电磁波的传播速度会有 所变化。
电磁波传播方向
电磁波的衰减
电磁波在传播过程中会因为介质的吸 收、散射和折射等原因而逐渐衰减。
电磁波在传播过程中，其电场和磁场 方向相互垂直，且与传播方向呈右手 螺旋关系。
雷达探测原理
依据。
THANKS
感谢观看
数据解释
根据地质知识和经验，对雷 达数据进行解释和分析，推 断出地下岩土层的结构、性 质和分布等信息。
数据可视化
将雷达数据转换成可视化 的图像或模型，便于更直 观地分析和理解地下结构。
03
地质雷达探测技术在城市地下管线探测中的应用
地质雷达探测技术在城市地下管线探测中的应用摘要：简单的介绍地质雷达和QV检测技术的基本原理，本文以河北省大厂县排水管道及地质结构探测项目为例开展了探地雷达在管道探测方面研究通过对探测成果的物探分析，完成了城市地下管线中各项物探任务，说明了地质雷达在城市管线中是一种有效的探测手段。
关键词：地下管线；探地雷达；管道探测引言随着城市立体交通网建设快速发展，国家对推进海绵城市建设提出总体要求；地下管线无疑成为城市的重要基础设施，它担负着传递信息、输送能量及排放废液的责任，由于老旧管网信息不完善，各部门之间无法有效共享管网信息等原因导致施工过程中造成诸多管线损坏，城市地面塌陷，地下空洞，城市内涝等自然灾害也会造成城市诸多管线损坏，故对城市地下管线进行精准的探测成为重要的环节。
另一方面在城市地下管线发生公共突发事件时能提前避免危机的产生、蔓延、减少不必要的损失。
工程物探是应用地球物理方法，探查建筑物地基，边坡，围岩及其环境的工程地质性状与检测工程处理质量。
探地雷达作为工程物探中的电磁法勘探的一种，因其具有高分辨率探测技术，可以对浅层地质剖面进行详细的勘查，还可以对地下的管线进行无损探测，因其具有方便、高效、数据采集密度大、勘探能力强等，在城市公路和管网勘探应用广泛，并取得良好的探测效果。
1、探地雷达概述探地雷达是一种高效的浅层地球物理探测技术，它通过发射高频电磁脉冲波，利用地下介质电性参数的差异，根据回波的振幅、波形和频率等运动学和动力学特征来分析和推断介质结构和物性特征，与传统的物探方法相比探地雷达具有快速便捷、操作简单、抗干扰和场地适应能力强、探测分辨率高等方面的优势特别是近代以来随着计算机和微电子技术的飞速发展探地雷达无论是在仪器设备，还是在数据处理方面得到普遍提高其应用不断扩大，探地雷达具有以下优点：（1）使用方便，效率高；（2）方向性好，分辨率高；（3）测点密度不受限制，便于点测和普查；（4）可扩充配置。
单道地质雷达波在地下管线探测中的解译
单道地质雷达波在地下管线探测中的解译发表时间：2019-04-28T09:04:08.093Z 来源：《基层建设》2019年第6期作者：赵帅[导读] 摘要：我国城市建设日新月异，地下管线触及城市的各个角落，与人民生活息息相关。
北京市煤气热力工程设计院有限公司北京 10032摘要：我国城市建设日新月异，地下管线触及城市的各个角落，与人民生活息息相关。
管线种类众多，构造复杂，材质不一，因此，市政建设和改造工程中地下管线探测工作的难度也不断加大，使得地下管线探测技术得到不断发展与进步。
本文主要介绍地质雷达在地下管线探测中的具体应用分析。
引言地下管线最初多以金属材质为主，因此利用电磁感应原理研制的金属地下管线探测仪得到了广泛普及。
随着管线种类，用途的不断增多，砼制、塑料、橡胶等材质被广泛应用。
在燃气、石油等易燃物输送管道，为防止因静电而引发安全事故，通常会加绝缘接头，导致电磁波无法沿金属管道传播。
所以金属管线探测仪的探测能力被不断限制。
随着地质雷达技术的不断发展成熟，在地下管线探测中起到了举足轻重的作用。
一、地质雷达的工作原理地质雷达主机包括发射天线跟接收天线，当雷达系统利用发射天线向地下发射宽频带高频电磁波，电磁波信号在介质内部传播时遇到介电差异较大的介质界面时，就会发生反射、透射和折射。
两种介质的介电常数差异越大，反射的电磁波能量也越大；反射回的电磁波被与发射天线同步移动的接收天线接收后，由雷达主机精确记录下反射回的电磁波的运动特征，再通过信号技术处理，形成全断面的扫描图，工程技术人员通过对雷达图像的判读，判断出地下目标物的实际结构情况。
二、探地雷达基本参数如下：1、电磁波传播时间（1）式中：h—探测管线的埋深；x—发射、接收天线的距离（式中因h» x,故x可忽略）；v—电磁波的传播速度。
2、电磁波的传播速度（2）式中： c —电磁波在真空中的传播速度（0.29979m/ns）；εr—介质的相对介电常数，μr—介质的相对磁导率（一般μr≈1） 3、电磁波的反射系数电磁波在传播过程中，当遇到介电常数变化明显的介质分界层时，电磁波会发生反射及透射现象，其中，分界层面的反射系数这一变量决定了电磁波反射及透射能量的分配。
SIR20型地质雷达在城市埋地管网探测中的应用
SIR20型地质雷达在城市埋地管网探测中的应用摘要:地质雷达在城市地下管道的探测工作中得到了广泛应用,取得了较好的效果。
本文在实际城市地下管网探测的工作中应用SIR20型地质雷达,对管道埋深、管道材质和管道大小进行探测分析。
将分析判断的结果与实际管道参数对比发现,SIR20型地质雷达的探测结果是基本可靠的。
对于提高地质雷达的判断结果,本文也给予了一定的分析。
关键词:城市管网地质雷达探测在城市建设过程中,大量的给排水、供气等功能管道布置在地下,随着城市的发展和变迁,很多管道的位置信息资料遗失,为将来的市政建设带来一定的麻烦。
比如施工建设中将先前的地下管道破坏,造成泄漏就会带来安全问题。
因此,有必要对信息资料缺乏的施工地点进行地下管道的探测工作。
目前,地下管道探测工作主要使用的就是管道探测仪和地质雷达,其中地质雷达技术成为一种越来越广泛使用的方法。
1 地质雷达工作原理地质雷达法的工作原理是用无载波高速脉冲作为探测地下目标的信号源,其脉冲参数因目标探测要求而定。
用宽带天线将高速脉冲换成脉冲电磁波进行辐射,一部分经发射天线直接到达接收天线形成直达波,可用作地下目标深度的参考;一部分进入地下传播,当遇到地下目标或不同媒质界面时产生反射,反射的电磁波经地表到接收天线形成反射波,反射波相对地表反射的直达波出现的时间是电磁波从地表到目标再从目标到地表传播所需的时间。
反射波带有地下目标和地下媒质的性质信息,对反射波进行分析,可以确定地下目标的性质。
反射信号的强度主要取决于上、下层介质的电性差异,电性差越大,反射信号越强。
雷达波的穿透深度主要取决于地下介质的电性和波的频率。
电导率越高,穿透深度越小;频率越低,穿透深度越大。
2 地质雷达选型本文以实际城市管网探测为目的,对城市道路或绿地下的各类管道进行探测,如金属管、PVC管和混凝土管等。
雷达检测采用美国GSSI 公司研制的SIR20型地质雷达仪。
天线频率选用屏蔽天线,频率在400MHz和900MHz两种天线。
三维地质雷达在城市地下管线探测中的运用分析
三维地质雷达在城市地下管线探测中的运用分析摘要：本文主要从地质雷达和城市地下管线探测的基本内容入手，进行了三维地质雷达的技术优势分析，并在此基础上进一步完成了对三维地质雷达在城市地下管线探测中的运用案例分析，旨在为三维地质雷达在城市地下管线探测中的运用提供更多的有益参考，从而更好地推动城市地下管线探测能力的提高。
关键词：城市地下管线；三维地质雷达；原理及优势；运用案例分析三维地质雷达作为一种非开挖性的高效探测技术，具有高速、高分辨率、全覆盖、无损耗和结果直观等优点，相较于普通的二维探地雷达而言，具有更加明显的技术优势，对于城市地下管线的探测有着更好的探测效果，因此有必要在城市地下管线探测中进一步深化对三维地质雷达的运用，做好对三维地质雷达的探测分析，从而为城市地下管线的建设提供更好的帮助，并为城市的现代化发展建设持续的助力，进而在未来能够稳步推进市政工程的可持续发展。
1.地质雷达的相关概述地质雷达作为一种运用高频电磁波来进行对地下介质分布探测的高精度探测仪器，具有非常强的适应性，且具有一定的非破坏性的优势，在地下管线、高速公路以及隧道、桥梁等工程中都能够得到广泛的应用[1]。
地质雷达的探测工作原理图如图1.1所示：图1.1 地质雷达探测工作原理图地质雷达主要由发射部分和接收部分组成，地质雷达通过在地面上的发射天线向地下目标体发射高频的电磁波信号，在经过收发转换开关后即可向着地下目标体进行传递，而电磁波信号在遇到地下的反射界面后产生电性分界面反射作用，而反射后的电磁波信号在传递至地面时即可被地面上的地质雷达接收天线所捕获和记录，从而实现对反射电磁波的到达时间、相位、波长和振幅等特征的有效确定，并进一步采取终端显示的方式来形成直观的雷达波形图，进而通过对雷达图像的分析就可以确定好对地下目标体的位置、埋深和环境类型等特点，实现对地下目标体的精准探测。
2.城市地下管线探测概述城市地下管线主要指城市中已有的和在建的各种地下管道和管线的总称，而城市地下管线探测则主要指采用物探、测绘等地球物理技术，来确定这些地下管道和管线的空间位置和属性的具体过程，主要包括对已有地下管道和管线的普查、对新建地下管道和管线的施工测量、以及对已完工地下管道和管线的竣工验收等内容。
探地雷达在地下管线探测工程中的应用
由 以 上 公 式 可 知 ，探 地 雷 达 的 横 向 或 纵 向 分 辨
率 都 与 探 地 雷 达 的 主 频 有 关 ，主频越高，分辨率越
高 ，探 测 精 度 越 好 。 同时还应满足探测深度要求，
一 般 主 频 越 高 ，有 效 探 测 深 度 越 小 。探地雷 达 用 于
城 市 地 下 管 线 探 测 时 ，宜 选 择 频率为80~500 MHz
尹 燕 京 ，等:探地雷达在地下管线探测工程中的应用
探地雷达在地下管线探测工程中的应用
尹 燕 京 ，李 冬 冬 ，骆 旭 佳 ，陈 传 辉 ，李 红 林 ( 浙 江 华 东 测 绘 与 工 程 安 全 技 术 有 限 公 司 ，浙 江 杭 州 ，311122)
摘 要 :城 市 地 下 管 线 错 综 复 杂 ，部分管线由于年代久远、埋 深 大 、非 金 属 材 质 及小管径等特征，难 以 探 测 ，导致施
关键词:地下管线探测;探地雷达;地球物理探测
Title：Application of ground penetrating radar to underground pipeline detection//6j YIN Yanjing, LI
Dongdong, LUO Xujia, CHEN Chuanhui and LI Honglinll Zhejiang Huadong Mapping and Engineering
工 破 坏 地 下 管 线 的 事 故 时 有 发 生 。探 地 雷 达 是 探 测 地 下 疑 难 管 线 有 效 的 地 球 物 理 探 测 方 法 之 一 。笔 者 介 绍 了 探
地 雷 达 工 作 的 基 本 原 理 ，对 探 地 雷 达 关 键 技 术 进 行 了 简 要 分 析 ，通 过 两 个 工 程 实 例 分 析 了 探 地 雷 达 在 地 下 管 线 探
浅谈地质雷达在管线探测中的应用
浅谈地质雷达在管线探测中的应用地质雷达作为一种无损检测技术，具备广泛的应用价值，尤其在管线探测领域有着很高的实用性。
地质雷达可以通过探测地下的物质性质和地质特征来获取信息，通过分析处理这些信息，可以准确地确定地下管线的位置、走向、深度以及状态，从而帮助工程人员高效地进行管线的规划、建设和维护。
本文将从地质雷达的原理、技术特点以及在管线探测中的应用等方面进行深入探讨。
地质雷达原理地质雷达利用电磁波与地下物体的相互作用来进行探测，其基本原理是测量电磁波在地下的传播时间和信号强度的变化。
地质雷达常用的电磁波频率一般在几百MHz至几GHz之间，这些频率的电磁波能够穿透地下介质，与地下结构发生相互作用。
当电磁波遇到地下物体时，会部分被反射、散射或折射，而这些反射、散射或折射的信号会被地质雷达接收到，并通过数据分析处理得到地下物体的信息。
地质雷达技术特点地质雷达具有以下几个显著的技术特点：1. 高分辨率：地质雷达可以实现高分辨率的地下探测，能够提供精确的图像信息。
一般而言，地质雷达的水平分辨率可以达到厘米级别，垂直分辨率可达到数厘米。
2. 实时性：地质雷达可以快速获取地下信息，并实时显示在监视器上，使工作人员能够及时获得地下结构的信息。
3. 广覆盖范围：地质雷达可以覆盖广泛的地下结构，包括地下管线、隧道、洞穴等。
它可以不受地质条件和地下介质的限制，从而能够对不同类型的地下结构进行有效探测。
4. 无损检测：地质雷达通过地下介质的电磁波相互作用来进行探测，完全不需要对地下结构进行破坏性的测试，具有无损性。
地质雷达在管线探测中的应用地质雷达在管线探测中有着广泛的应用，主要体现在以下几个方面：1. 管线定位：地质雷达可以通过扫描地下地质特征，准确确定管线的位置和走向。
利用地质雷达的高分辨率和实时性，可以帮助工程人员快速准确地确定管线的位置，避免了传统的试探法和人工暴露法的繁琐过程，并且减少了对地下结构的破坏。
2. 管线深度测量：地质雷达还可以通过分析波形反射时间和信号强度的变化，来测量管线的深度。
地质雷达在地下管线探测中的应用
地质雷达在地下管线探测中的应用摘要：地质雷达探测技术是一种高频宽度电磁波地下管线探测技术，对于浅层的探测目标，具备无损、快捷、连续、准确、分辨率高等应用优势，应经成为目前地下管线探测的最佳方式，基于此，本文对地下管线探测中地质雷达的应用技术进行简单的阐述，立足于当前地下管线探测现状，分析地质雷达应用的优越性，并且针对具体的地下管线探测工程的实施，对比性重点突出该技术应用前后所产生的应用价值。
关键词：地质雷达；管线探测一、地质雷达工作原理（1）地质雷达（GPR）的原理概括地说，它是通过对电磁波在地下介质中传播规律的研究与波场特点的分析，查明介质结构、属性、几何形态及其空间分布特征。
地质雷达由地面上的发射天线 T 将高频电磁波（主频为106～109Hz）以宽频带短脉冲形式送入地下，经地下目标体或不同电磁性质的介质分界面反射后返回地面，为另一接收天线 R 所接收，而其余电磁能量则穿过界面继续向下传播，在更深的界面上继续反射和折射，直至电磁能量被地下介质全部吸收。
（2）地质雷达发射天线在介质表面向其内部发射频率为数百兆赫兹的高频电磁波，当电磁波遇到不同界面时会发生反射及透射，反射波返回介质表面，又被接收天线所接收（所用的天线为收发合一的屏蔽天线）。
此时，雷达主机记录下电磁波从发射到接收的双程旅时△t，当电磁波在介质内传播的速度V已知时，可由D=Vo△t/2式求出反射面的深度即目标体的深度。
（3）由此可知，电磁波的反射系数取决于界面两边媒质的相对介电常数的差异，差异越大，反射系数也越大。
二、地下管线探测中地质雷达的应用优势1 无损快捷地质雷达探测技术，对于浅层的探测目标具有无损的应用优势，而且该技术是利用接收以及发射高频宽谱电磁波，来有效的辨别地下介质的分布情况，可以利用先进的互联网辅助技术，实现地上操作，且该技术具有高速反射的作用，快速运转的联网形式，能够更加及时的掌握地下管线的实际分布情况，针对出现的问题，及时的采取解决措施，或者针对安全隐患，及时的做好控制防治工作，从而保障地下管线探测效率及质量，保障居民的正常生活秩序，推动优质城市建设。
试论探测技术在城市地下管线中的应用
试论探测技术在城市地下管线中的应用摘要:随着城市化进程的加快,城市地下管线探测领域也取得了一定的发展。
如何根据实际情况,找到科学、合理的城市地下管线探测技术,逐渐成为人们关注的一个话题。
本文首先简要的介绍了城市地下管线探测技术的发展及现状,探测技术的基本原理与方法,最终介绍不同管线所用的探测技术,针对非金属探测中存在的问题提出了解决的方法,从而更好的推动城市地下管线探测技术的发展。
关键词:地下管线探测原理探测技术1 城市地下管线探测技术的发展及现状城市是人类进入现代化社会的标志,是人类赖以生存的物质基础。
在现代化社会中,城市地下管线的建立与完善则是城市正常的生活秩序的基础与保障,是城市的新的生命线。
不同的管线种类对应的管线材料和埋设方式是不同的,因此我们必须采取不同的探测方法才能取得较好的探测效果。
20世纪80年代,由于计算机技术、天线技术和滤波技术的发展,基于电磁原理的地下管线探测技术得到了发展与应用,并且取得了较好的效果。
20世纪80年代中后期,地质雷达得到了应用,这种技术使得地下管线探测的应用领域更加广泛,探测精度也得到了提高。
该技术除了可以探测到地p上面提到了管线探测技术的基本原理,与之相应的是管线探测常用的方法。
简单来说,由于城市地下地质构成的不均匀性、管线的种类材质特性和埋设方式的不同,不同的地下管线采用不同的探测方法。
地下管线探测方法一般来说分为两种:一种是经常应用在管线复杂地段探测中的井中调查和开挖样洞的方法;另一种是目前应用最为广泛的方法——井中探测与仪器调查相结合的方法。
在各种物探方法中,就适用范围和应用效果来说,直接法为最优。
电磁感应法在电探测法中的适用范围最广,具有抗干扰能力强、探测精度高的、成本低、工作方式灵活等特点。
3 针对不同管线采用合适的探测方法（1）采用电磁场感应法探测金属管线;电磁场感应法通常利用发射机发射电磁场,进而地下管线受到电磁感应产生感应电流形成电磁场,最后只需要通过接收机接收由地下管线形成的电磁场,最终达到追踪、定位地下管线的目的。
地质雷达在非金属地下管线探测中的应用
施 工 时 避 免破 坏这 些 地 下 管 线 就 变 得越 来地 层或 具体 目标 体 ， 都 有 上下 ２ 个 际上 ， 雷 达 波 的 传播 还 有波 动性 的 一 面，由
的 电性 差 异 ， 则在顶、 底 面 上都 能 形 成 反射 射 波 时 ， 是以 “ 反射 点” 为 中 心点 的 １ 个面上
目
ｘ
或 存 在异 常 目标 体 时 ， 雷达 波 会 在界 面 发 生
反射 ； 其路径、 电磁 场 强度 与波 形 将随 所 通 过 介 质的 电性 特 征 和 几何 形 态 的 不 同而 变
化 。因 此 ，根 据 接收 到 波 的 旅 行 时 间（ 亦 称
图１地质雷达 工作原理
图２地质 雷达 成象原 理
称 为 垂直 分 辨 率 。
些 非 金 属管 线 的探 测 已逐 渐 成 为 管 线 管 理 能 分得 开。我们 将 这 段能 分 得开 的 最 小 距 离 量 累加 的 这一 圈反 射 干 涉 带 称 为 菲 涅 尔 带
（ Ｆｒ ｅ ｓ ｎｅ ｌ 带） 。
１ 地 质 雷 达 的工作 原理
建 设 工程 之中 ， 在给 水 、 煤气 和 排 水 管 道 中
更 是 大 量 采用 ， 使用 传 统 的金 属 管线 探 测仪 波 ， 那 么分 辨 率 的概 念就 是 分 别 从 顶 、 底 反 已无法 完 全 满足 现 有的 管 线探 测 需要 。 对这 射 回来的 ２ 个 脉 冲不重 叠 ， 或重 叠 的不厉 害 ， 部 门和施工单位的一大 难题 。 而今天地 质 雷 达 的使 用从 本 质上 解 决了这一 问题 。
随着城市现代化的发展， 地下电缆、 管 参 数 。 地 质雷 达 的 传 播 参 数 主 要 是 传 播 的 ２ ． ３ 横 向分 辨率
地质雷达在地下管线探测中的应用
地质雷达在地下管线探测中的应用摘要：地下管线是城市重要的功能设施之一，用于信息传输、电力传输、废液排放等工程。
随着我国的改革开放和当代经济的腾飞，城市中各种地下管线越来越密集，这对地下管线的建设、维护和管理提出了新的要求，也提出了新的要求。
地下管道检测的挑战。
本工作结合某高校管线现状，采用地面雷达探测手段和电磁手段对校园内地下管线进行探测，提高了学校地下管线信息化管理水平，杜绝了校园内地下管线信息化管理的发生。
同时预防了管道灾害和事故。
关键词：地质雷达；地下管线探测；应用随着国家经济的快速发展，城市基础设施投资不断加大，地下管线呈现交叉、密集平行等复杂敷设条件。
在有限的空间内。
基于探地雷达技术探测地下管线，地下管线雷达图像的判读主要依赖于探测人员的工程经验，缺乏客观的识别标准，因此急需建立丰富的图像库地下管线雷达。
雷达图像的正确识别为今后地下管线的维护和检修提供了保障，也为城市地下空间的开发利用提供了可靠的信息。
1地质雷达及其原理在新时代的背景下，随着科学技术的不断进步和飞速发展，对地雷达技术的研究也比较深入。
地面雷达技术在实践中的普遍应用范围正在逐渐扩大，在探测地下管线方面的应用效果也比较好。
在实施地下管线探测工作过程中，引进和使用地质雷达技术，有利于最大限度地发挥自身优势和特色，保障地下管线探测工作全面有序开展。
地面雷达技术应用时，主要通过天线发射信号，频率通常控制在125MHz～1200MHz范围内，脉冲宽度通常保持在01ns。
信号发出后，遍及整个岩层。
一旦探测目标出现，信号将直接发出相应的反射信号，并被接收器直接接收。
实践中，将接收到的信号不断放大，用示波器进行合理显示；人员必须检查示波器中是否存在一系列反射信号，才能准确有效地检查判断区域中是否存在目标物体。
如果该区域有某个反射目标，工作人员可以根据当前情况直接对反射信号进行操作。
以此为基础，可以粗略估计检测目标的距离。
由于地面雷达技术的应用主要是基于高频电磁波，因此具有很强的抗干扰特性。
地下管线探测中地质雷达的应用
地下管线探测中地质雷达的应用摘要：掌握城市地下管线的分布、走向和埋深等信息具有重要的意义，利用地质雷达探测能准确地提供管线的平面位置和埋设深度等情况，为城市施工管理提供可靠依据。
本文在简要介绍地质雷达基本原理后，结合工程实例，介绍了地质雷达在地下管线探测中的应用情况，并对探测结果进行了分析。
关键词：地质雷达；地下管线探测；高频电磁波；脉冲反射波1 概述城市地下管线是现代城市的主要传导设备、重要的基础设施，担负着信息传输、能源输送等工作。
随着城市化建设的不断推进，各大城市的地下管线系统的规模也越来越大，地下管线的复杂程度也逐渐的提高，这就使得在城市的规划和建设中地下管线的探测技术的难度增加。
目前管线探测工作中主要使用的仪器是地下管线探测仪和地质雷达。
由于大量非金属管线的广泛应用，使用传统金属管线探测仪无法满足探测要求，因此对于非金属管线和较深管线来说地质雷达的作用就更加重大。
2 地质雷达工作原理简介2.1 地质雷达探测原理地质雷达是一种用于确定地下介质分布情况的高频电磁技术，主要基于地下介质的介电性差异，地质雷达通过一个天线发射高频电磁波，另一个天线接收地下介质反射回来的电磁波，通过配置的工作软件对接收到的信号进行处理、成像。
详细工作过程是：由置于地面的天线向地下发射一高频电磁脉冲，当其在地下传播过程中遇到不同电性（主要是相对介电常数）界面时，电磁波一部分射透过界面继续传播，一部分反射至地面，被接收天线接收，并由主机记录。
反射波从被发射天线发射到被接收天线接收的时间称为双程走时（t），当求得地下介质的波速或已知介质的相对介电常数时，可根据测到的精确t值便可求得目标体的位置和埋深。
2.1.1 地质雷达求深公式如图1所示，T是发射天线，R是接收天线，h为待探测的目标体顶部埋深，t为电磁波双程走时，则有如下关系式：因此，若知道地下介质的相对介电常数（εr），并精确地记录电磁发射波的走时（t，单位：s），由（3）式也可计算出待测目标体的深度（h，单位：km）。
基于地质雷达的地下排污管线损伤位置探测方法研究
基于地质雷达的地下排污管线损伤位置探测方法研究发布时间：2021-08-31T16:36:33.187Z 来源：《城镇建设》2021年第4卷4月11期作者：班展望[导读] 随着城市进程的不断加快，特别是上海这样国际化大都市，各种工程建设不断开展，如道路改扩建、架空线入地工程、基础工程建设等。
班展望镇江市勘察测绘研究院212000摘要：随着城市进程的不断加快，特别是上海这样国际化大都市，各种工程建设不断开展，如道路改扩建、架空线入地工程、基础工程建设等。
在施工过程中，经常会发生地下管线被挖断或损坏的事故，给国民经济和人民安全带来重大损失。
由于地下管线资料不全，所以在进行城市工程建设中，需对各种地下管线进行精准探测，以保障后期施工安全。
关键词:地质雷达;定位运算;位置探测;污染探测Abstract: With the continuous acceleration of the urban process, especially in Shanghai, an international metropolis, all kinds of engineering construction continue to carry out, such as road reconstruction and expansion, overhead line into the ground engineering, basic engineering construction, etc. In the process of construction, underground pipelines are often cut off or damaged, which brings great losses to the national economy and people's safety. Due to the incompleteness of underground pipeline data, it is necessary to accurately detect various underground pipelines in urban engineering construction to ensure the safety of later construction.Key words: geological radar; Location operation; Position detection; Pollution detection引言城市内部排污管线处理降低了污染物对大气及环境的污染。
