大跨网架屋盖结构的风振系数计算
风振系数及其计算取值
风振系数及其计算取值 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT风振系数及其计算取值科技名词定义中文名称：风振系数英文名称：wind vibration coefficient 定义：脉动风压引起高耸建筑物的动力作用。
此时风压应再乘以风振系数βz。
风振系数βz与风速、脉动结构的尺度、结构固有频率、振型、结构组织以及地面粗糙度等有关。
应用学科：资源科技（一级学科）；气候资源学（二级学科）风振系数是指风对建筑物的作用是不规则的，风压随风速、风向的紊乱变化而不停地改变。
通常把风作用的平均值看成稳定风压或平均风压，实际风压是在平均风压上下波动的。
平均风压使建筑物产生一定的侧移，而波动风压使建筑物在该侧移附近左右振动。
对于高度较大，刚度较小的高层建筑，波动风压会产生不可忽略的动力效应，在设计中必须考虑。
目前采用加大风荷载的办法来考虑这个动力效应，在风压值上乘以风振系数。
当房屋高度大于30m、高宽比大于时，以及对于构架、塔架、烟囱等高耸结构，均考虑风振。
（ PS:对于30m以下且高宽比小于的房屋建筑，可以不考虑脉动风压影响，此时风振系数取β（z）=。
对于低矮、刚度比较大的结构，脉动风压引起的结构振动效应比较小，一般不需要考虑脉动风振作用，而仅考虑平均风压作用。
但是为了考虑脉动风压的影响，还是引入一个与风振系数不同的参数：阵风系数。
阵风系数考虑的是脉动风压的瞬间增大系数，即脉动风压的变异效应。
门式钢架也只需要考虑阵风系数。
但是门式钢架规程中没有采用阵风系数。
而参照美国的规范弄的，这个规范里的体型系数也是参考美国的，规程中解释已经考虑了阵风系数。
这与荷载规范GB5009中的体型系数不一样。
）《建筑结构荷载规范》（GB5009-2001）在计算风荷载时提到了这两个系数，但是在结合实际工程使用中，结构上的风荷载可分为两种成分：平均风和脉动风。
对应地，风对结构的作用也有静力的平均风作用和动力的脉动风作用。

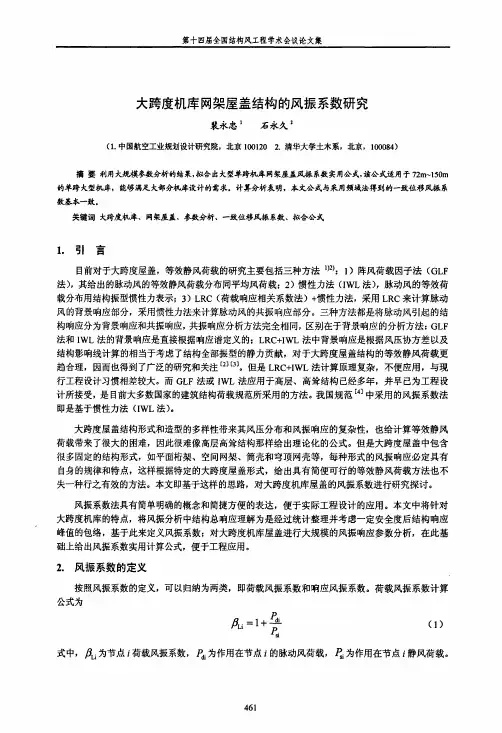

大跨度机库网架屋盖结构的风振系数研究
（４）
式（４）中即为本文针对单跨机库屋盖拟合得到的一致位移风振系数尾，其中ｋｔ、穑和确分别
为地面粗糙度、屋盖结构频率及屋面高度日影响系数。Ｗ０为基本风压，Ｅ为湍流尺度，对Ｄａｖｅｎｐｏｒｔ 谱，Ｅ＝１２００，三为机库跨度，Ｙｉ为屋盖结构竖向振动的第一周期，Ｕ：为高度系数。地面粗糙度
影响系数岛按表１取值。
为了验证本文拟合公式的结果，比较按式（４）和采用频域法分析按式（３）计算的一致风振系 数。计算中基本风压Ⅵ，Ｄ＝０．５１（ＪＮ］／ｍ２，地面粗糙度Ｂ类，屋面高度Ｈ＝４０ｍ，屋面恒荷载Ｏ．８ｋＮ／ｍ２，活 荷载０．５ｋＮ／ｍ２。计算结果见表２， 本文拟合公式与随机振动得到的系数基本一致。
４．结论
本文利用大规模参数分析的结果，拟合出大型单跨机库网架屋盖风振系数实用公式，该公式适 用于７２ｍ’１５０ｍ的单跨大型机库网架屋盖，能够满足大部分机库设计的需求。计算分析表明，本文公 式与采用频域法得到一致风振系数基本一致。本文的公式可供大跨度机库的方案设计或初步设计阶 段屋盖风振系数的估算。应该指出的是，本文是基于准定常假设进行拟合的，这对于大跨度平屋盖 来说会有一定误差。 参考文献
一致位移风振系数尾的公式为
尾＝１＋号－一＝１＋—号一 ∑珥 ∑瓦
ｔｄ Ｊ。１
∑瓦‰
ｇ∑瓯。
（３）
本文以下拟舍中均采用一致位移风振系数。
３．大跨度机库网架屋盖结构的风振系数
采用网架结构屋盖的大跨度机库三边支承，一边开口，其振型较平面桁架和四边支承网架复杂， 很难给出风振系数解析公式，下面根据实际工程中经常采用的机库参数进行参数分析，以期拟合出 一个实用的风振计算公式。 ３．１参数的选取和变动范围 各参数的选取在实际工程常用的范围内进行考察．同时，在考察某一参数影响时其他参数基本 保持不变。机库屋盖采用阿架屋盖加大门反梁的结构形式（国１），屋盖支承刚度根据粪似工程经验 选取，弼架杆件的设计采用满应力设计方法，大门桁架根据跨度不同采用圆钢管或型钢截面，设计 中挠度控制在大门跨度的１／３００左右。风掘计算中风荷载体型系数按文献［７］给出的建议值，结构

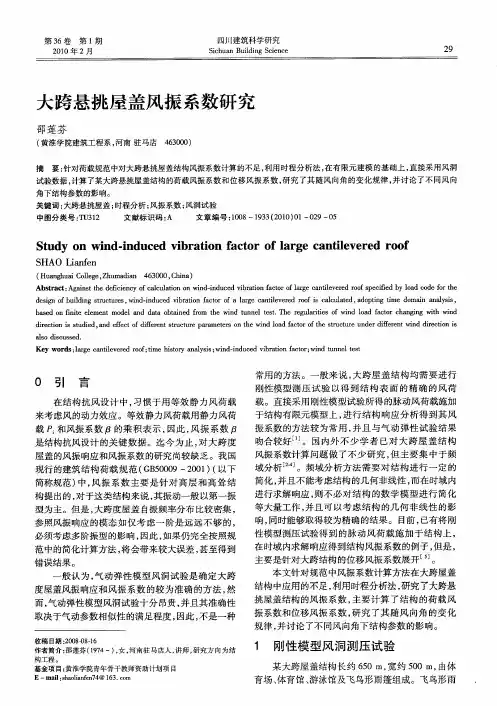

大跨悬挑屋盖风振系数研究
试验数据 ， 计算 了某 大跨悬挑 屋盖结构的荷 载风振系数 和位移 风振系数 ， 研究 了其 随风 向角的变 化规律 ， 并讨 论 了不 同风 向 角下结构参数 的影 响。
关键词 ： 大跨悬 挑屋 盖 ； 时程分析 ； 风振 系数 ； 风洞试验
中 图分 类 号 ： Ｕ １ Ｔ ３２ 文献标识码 ： Ａ 文 章 编 号 ：０８—１ ３ （０ ０ ０ — ２ ０ １０ ９ ３ ２ １ ） １ ０ ９— ５
ｂｓｄｏ ｎｔ ｅｅ ｅｔ ｄｌ ｄｄｔ ｏ ｔｎｄ ｆ ｍ ｔｅｗｎ ｕ ｎｌ ｅｔＴ ｅｒｇｌｒｉ ｆｗｎ ｏｄ ｆ ｔ ｈ ｎ ｎ ｔ ｎ ａｅ ｎｆ ｉ ｌｍ ｎ ｍｏｅ ａ ａ ｂａ ｅ ｏ ｈ ｉｄ ｔ ｅ ｔｓ ｈ ｅｕａｉｅ ｏ ｄｌａ ａ ｏ ｅ ａ６ ｇｗ ｈｗ ｄ ｉ ｅ ｎ ａ ｉ ｒ ｎ ． ｔｓ ｉ ｃｒ ｉ ｉ
等大量 工作 ， 且可 以考 虑 结 构 的几 何 非 线 性 的影 并
载 Ｐ 和风振 系 数 的乘 积 表 示 ， 因此 ， 振 系数 风 是 结构 抗风设 计 的关键 数 据 。迄 今 为 止 ， 大 跨 度 对
屋 盖 的风振 响应 和风振 系数 的研究 尚较 缺乏 。我 国 现行 的建筑 结构 荷 载 规 范 （ Ｂ ０ ０ ２ ０ ） 以下 Ｇ ５ ０ ９— ０ １ （
Ａｂ ｔ ａ ｔ Ａｇ ｉ ｓ ｈ ｅ ｃｅ ｃ ｆ ａｃ ｌｔ ｎ ｏ ｎ —ｎ ｕ ｅ ｉ ｒｔ ｎ ｆ ｃｏ ｆ ａ ｇ ａ ｔ ｅ ｅｅ ｏ ｆｓ ｅ ｉ ｅ ｙ ｌ ａ ｏ ｅ ｆｒｔ ｅ ｓｒ ｃ ： ａｎ ｔ ｅ ｄ ｆ ｉｎ ｙ ｏ ｌ ｕａ ｉ ｎ ｗｉ ｄ ｉ ｄ ｃ ｄ ｖｂ ａｉ ａ ｔｒｏ ｒ ｅｃ ｎ ｉ ｖ ｒｄ ｒｏ ｐ ｃ ｉ ｄ ｂ ｏ ｄ ｃ ｄ ｔ ｉ ｃ ｏ ｏ ｌ ｌ ｆ ｏ ｈ ｄ ｓｇ ｆｂ ｉ ｉｇ ｓｒ ｃｕ ｅ ， ｎ － ｄ ｃ ｄ ｖｂ ａｉｎ ｆ ｃｏ ｆａ ｌｒ ｅ ｃ ｎ ｉ ｖ ｒ ｄ ｒ ｏ ｓ ｃ ｃ ａｅ ａ ｏ ｔ ｇ ｔ ｏ ｉ ｎ ｙ ｉ ， ｅ ｉｎ ｏ ｕ ｌ ｎ ｔ ｔ ｒｓ ｗ ｄ ｉ ｕ ｅ ｉ ｒ ｔ ａ ｔｒ ｏ ａｇ ａ ｔ ｅ ｅ ｅ ｏ ｆｉ ａ ｕ ｔ ｄ， ｄ ｐ ｉ ｉ ｄ ｍａｎ ａ ａ ｓｓ ｄ ｕ ｉ ｎ ｏ ｌ ｌ ｌ ｎ ｍｅ ｌ
大跨度网架结构的设计要点
大跨度网架结构的设计要点摘要：随着现代社会的发展，人们对大跨度空间的需求越来越大，代表性场所包括会展中心、影剧院、体育场馆、共享大厅、飞机库等。
传统的平面结构如梁、拱、刚架、桁架等受其结构特性的限制，很难覆盖更大的空间。
网架结构能满足大跨度建筑的受力要求，与传统平面结构相比，具有受力合理、自重轻、抗震性能好、造型美观等优点。
机库类建筑属于典型的大跨度结构，本文以某机库结构设计为例，介绍大跨度网架结构的主要设计要点，以期为同类建筑工程设计提供参考。
关键词：大跨度；机库；网架1工程概况本项目机库位于成都市，建筑面积34719m2，南北向长208.80m，东西向宽117.00m，主要包含机库大厅、辅楼两部分，其中机库大厅地上1层，建筑高度40.65m（机库檐口至室外地面最低处的距离），主要功能为飞机定检，辅楼地上2层，建筑高度12.15m（有局部屋面），主要功能为飞机维修库的相关配套办公及设备用房等。
机库大厅屋面采用大跨度网架结构，大门处支承跨度为157m，机库大厅进深为77m，下部采用现浇钢筋混凝土框-排架结构（局部设置柱间支撑）；辅楼采用现浇钢筋混凝土框架结构，局部屋面设置网架。
本项目设计使用年限为50年，依据《建筑工程抗震设防分类标准》[1]，机库大厅抗震设防类别为重点设防类，结构安全等级为一级，重要性系数取1.1。
本地区抗震设防烈度为6度，设计基本地震加速度0.05g，设计地震分组第二组，建筑场地类别为Ⅱ类。
2设计荷载对于大跨度建筑来说，合理准确地确定荷载及荷载组合是至关重要的。
考虑檩条及夹芯板，屋面上弦恒荷载取0.65kN/m2，吊挂消防管活荷载0.05 kN/m2，屋面下弦检修马道活荷载0.25kN/m2，考虑檩条及夹芯板重墙面恒荷载取0.65kN/ m2。
按工程地质勘察报告，本工程建筑场地为建筑抗震一般地段。
根据四川省住房和城乡建设厅抗震设防专项审查专家组意见，应适当提高抗震设防标准，如按7度设防采取抗震措施或按7度计算地震作用。
大跨网架屋面建筑结构的风致振动-兰州大学学报
大跨网架屋面建筑结构的风致振动李琛1,杨赐2,李宇21.长安大学建筑学院,西安7100642.长安大学公路学院,旧桥检测与加固技术交通行业重点试验室,西安710064摘要：依托某工程实例,通过风洞试验测得结构的风压系数时程,利用ANSYS 参数化设计语言编制了能够精确求解大跨柔性网架屋面的风振系数及等效静风荷载的程序,将风压系数时程转化为相应的面荷载向量并加载至有限元模型,研究了大跨柔性网架屋面结构的风致振动.结果表明,60°、180°和270°为大跨网架屋面结构的最不利风向角,应注意这几个风向角的抗风设计.大跨网架屋面的四周屋檐和两条相互垂直的中线,都是风致振动较大的位置,应采取抗风加固措施.关键词：大跨柔性网架;风洞试验;风致振动;有限元中图分类号：U442.5文献标识码：A 文章编号:0455-2059(2016)06-0838-06DOI:10.13885/j.issn.0455-2059.2016.06.018Wind-induced vibration for long-span truss roofLi Chen 1,Yang Ci 2,Li Yu 21.School of Architecture,Chang'an University,Xi'an 710064,China;2.Key Laboratory of Ministry of Communications for Bridge Detection and Reinforcement Technology,School of Highway,Chang'an University,Xi'an 710064,China Abstract:Based on one engineering example,a wind tunnel test was carried out to obtain the wind pres-sure time-history curves.And ANSYS parametric design language was also used to compile one program to calculate the wind-induced vibration coefficients and static wind equivalent load.Thus,wind pressure could be converted into area load that was applied in finite element analysis model to study wind-induced vibration of a long-span truss roof.The following conclusions have been obtained:60°,180°and 270°are the worst wind attack angles attention to which should be paid to in a wind-resistant design.Great wind-in-duced vibration mostly occurs in the eave and two perpendicular midcourt lines which should be reinforced.Key words:long-span flexible rack;wind tunnel test;wind-induced vibration;finite element analysis收稿日期：2015-05-11修回日期：2016-10-14基金项目：国家自然科学基金项目(51408042);陕西省自然科学基金项目(2014JQ7253)作者简介：李琛(1986-),女,陕西汉中人,讲师,e-mail:306387188@,研究方向为建筑设计与风景园林规划;李宇(1982-),男,福建福州人,副教授,博士,e-mail:liyu@,研究方向为结构抗震及抗风,通信联系人.兰州大学学报:自然科学版,2016,52(6)/12月Journal of Lanzhou University ：Natural Sciences ，2016，52(6)/December随着大跨度柔性网架屋面结构在全国各地的兴建,其风致振动问题已成为当前的研究热点[1].在风场中的网架屋面结构,一般处于大气边界层底部,其风场环境复杂(风速梯度和风场紊流度都比较大).该类结构具有自重轻、柔性大、阻尼小、自振频率低且密集等特点,对风荷载十分敏感,由此产生的风致振动将会导致屋面结构的破损.Davenport [2]在研究高层建筑等效静力风荷载时提出了阵风荷载因子法;周岱等[3]开展了大跨空间结构风振响应及其计算与试验方法的研究;沈世钊[4]阐述了大跨度屋盖结构风工程研究的新进展;Simiu [5]提出了计算超高层建筑的等效静力风荷载的新方法;Solari [6]对结构横风向的风致振动及其计算方法进行了研究;Kasperski [7]在对线性和非线性结构的风振响应进行研究时,提出计算最大分布风荷载方法;陆锋等[8-10]以大跨度平屋面和大跨度单层球面网壳为工程实例,研究了该类结构的风振响应及系数,并进行了刚性模型的风洞实验,提出了计算此类结构风振系数的多阶模态力法;李璟等[11]开展了针对大跨度索膜屋盖结构风振系数的研究,并提出了相应的计算方法.国家规范规定[12-13]:跨度大于36m 的柔性屋盖结构,应考虑风压脉动对结构产生的风振影响.因此,风振系数和等效静力风荷载成为联系大跨网架屋面结构抗风研究和结构抗风设计的桥梁.现行《建筑结构荷载规范2012》[12]难以确定合理的设计值,因此本研究以某大跨网架屋面结构为工程实例,将风洞试验与有限元计算相结合以计算结构风振系数和等效静力风荷载.1风压系数的风洞试验测量首先进行某大跨网架屋面结构的风洞试验以测得结构风压系数,进而为结构风振系数及其等效静力风荷载的计算提供必要的基础数据.1.1工程概况如图1所示,某大跨柔性网架屋面结构为钢筋混凝土框架结构,其屋面大范围为网架轻柔结构(跨度为39m×47m,采用100mm 厚的发泡聚苯乙烯(expanded polystyrene,EPS)彩钢夹芯板),具有质量轻、柔性大、小阻尼、自振频率低等特点,属于风敏感性结构.图1某大跨柔性网架屋面结构Fig.1One long-span flexible rack1.2实验方法如图2所示,风洞试验在长安大学风洞实验室CA-1大气边界层风洞中进行.试验模型为刚体模型(几何缩尺比为1/50),具有足够的强度和刚度,试验风速取12m/s,此风速下模型不会发生破坏并且不出现振动,保证了测量的精度.实验场地取C 类地貌风场,0°~345°每隔15°定义为一个风向角,共24个试验工况.模型分16个区域进行测压,共387个单面测压点(屋檐、屋顶和屋面中心等风振敏感位置共156个关键点,房屋竖直向为Y 、水平纵向为X 、水平横向为Z ).测压信号采样频率为312Hz,采样时间间隔约为3ms,每个测点采样样本总长度为9000个数据(约30s).图2风洞试验Fig.2Wind tunnel test1.3风压系数测量结果通过风洞试验可得到不同风向角下各测点的脉动风压系数.以下列出部分关键测试结果(图3),其他数据参考文献[14].大跨柔性网架屋面结构的风压系数随关键测点(1号为屋面左上角、43号为屋面上半部的中心、84号为屋面右边线的中点)位置的变化而变化的幅度较大,且不同风向角(同一测点所对应的0°、45°、90°风向角)对同一测点的风压值也有显著影响.在得到上述测试结果后,采用大型有限元软件ANSYS 进行大跨网架屋面风振系数和等效静力风荷载的计算.2风振系数的计算2.1大跨柔性网架屋面结构的有限元模型为计算大跨柔性网架屋面结构的风振系数及等效静力风荷载,需要先建立结构的有限元模型.本研究根据网架屋面的特点及设计方提供的设计方案,在保证其质量和刚度与实际结构一致的前提下,采用大型有限元软件ANSYS 建立了网架屋面的有限元模型.建模过程为:采用三维空间梁单元Beam4来模拟空间网架(由桁架结构组成);采用Beam4单元来模拟主檩、次檩、立柱、主梁;采用三维弹性壳单元Shell63来模拟大跨柔性网架李琛，等：：大跨网架屋面建筑结构的风致振动839屋面(采用100mm 厚的EPS 彩钢夹芯板)、墙面和楼面板;采用MASS21单元来考虑螺栓球(总质量达7437kg)的影响,进而将其转换为附加在网架节点上的等效质量,并附加在相应的网架节点上.建立的有限元模型如图4所示.图4有限元模型Fig.4Finite element analysis model2.2风振系数的计算方法建筑结构的风振系数定义为“总风荷载的概率统计值与静风荷载的概率统计值的比值”[12],其中:总风荷载包括平均风荷载和脉动风荷载两部分.由于该荷载的风振系数是针对高耸结构(以第1振动模态为主)提出的,因此对于自振频率分布密集的大跨柔性网架屋面结构采用文献[12]计算所得的风振系数将会出现较大误差,即不同构件间的风振系数存在较大的离散性,因此很难用统一的风振系数来表述整个结构的风振响应特征.由于动力荷载可以转为静荷载与动力效应的乘积,其动力效应可表示为:位移风振系数和内力风振系数.有研究表明[2-8]:位移风振系数在大跨柔性网架屋面结构上分布比较均匀,而在采用位移风振系数取代规范中的荷载风振系数后,所得到的计算内力基本一致,仍然可以按照荷载规范所采用的公式进行结构风荷载的计算.在此基础上,本研究利用风压系数计算出对应于50a 一遇的基本风压的面荷载向量,并加载至网架屋面的每个面单元上,分别计算出脉动风与图3风压系数时程Fig.3Wind pressure time-history curve兰州大学学报:自然科学版,2016,52(6)840平均风产生的结构位移响应R s 和R d ,并根据风振系数的定义,计算出各关键节点的位移风振系数:βz =1+R d /R s .(1)2.3计算结果分析依据(1)式,得到了不同风向角(0~345°,以15°为增量,共计24个工况)作用下的156个关键点的位移响应风振系数,绘制了部分关键节点的风振系数随风向角而变化的趋势图(图5),从中可以发现:60°、180°和270°为大跨网架屋面结构的最不利风向角,此时结构的风振系数较大,即结构的脉动风致振动响应的峰值较大,应特别注意这几个风向角的抗风设计;对于大跨网架屋面结构,其四周屋檐边缘的风振系数较其他位置的偏大,即屋檐四周的结构风致振动很容易被放大而导致破损,因此应对大跨网架屋面的屋檐四周进行加固.本研究给出了最不利风向角(60°)时关键点的风致振动响应时程(图6),从中可以看出:大跨网架屋面的两条相互垂直的中线上的关键点的风致振动是由外向内递增,而且其数值远高于两条中线外的其余关键点,因此应对大跨网架屋面的两条中线上的关键点采取抗风加固措施,以使结构更加稳固.3等效静力风荷载的计算如能用一组静力荷载施加在大跨网架屋面结构上,使其产生的结构响应恰好与按照随机振动法计算得到的结构各处位移或者内力响应的极值相符,此组静力荷载就是等效静力风荷载.文献[12]第8.1.1条:垂直于建筑表面上的风荷载标准值为W k =βz μs μz ωo .(2)其中,W k 为风荷载标准值(kN/m 2);βz 为高度Z 处的风振系数;μs 为风荷载体型系数;μz 为风压高度变化系数;ωo 为基本风压(kN/m 2),对于50a 一遇的基本风压ωo =0.35kN/m 2.按照(2)式计算了对应于50a一遇的基本风图5各关键点的风振系数随风向角的变化Fig.5Effect of wind angles on wind-induced vibration coefficients of some critical test points李琛，等：：大跨网架屋面建筑结构的风致振动841压,0~345°风向角的大跨网架屋面5~10区的等效静力风荷载(表1).由表1可见,当风向角为60°~90°、135°~255°时,5区受风荷载的影响较大;当风向角为60°、135°~225°时,6区受风荷载的影响较大;当风向角为60°、150°~210°时,7区受风荷载的影响较大;当风向角为0~15°、315°~345°时,8区受风荷载的影响较大;当风向角为0~60°、330°~345°时,9区受风荷载的影响较大;当风向角为0~75°时,10区受风荷载的影响较大.4结论由于大跨网架屋面结构自身特点及其所处的复杂的风场环境,目前的《建筑结构荷载规范2012》[12]难以确定其合理的风振系数及其等效静力风荷载.本研究将风洞实验与有限元分析相结合计算了大跨网架屋面结构的风振响应、风振系数和等效静力风荷载等.对于大跨网架屋面结构,60°、180°和270°为其最不利风向角,此时结构的风振系数较大,应注图6最不利风向角(60°)所对应的各关键点风振响应Fig.6Wind-induced vibration response of some critical test points with the worst wind angle(60°)表15~10区的等效静力风荷载Table 1Static wind equivalent load of 5~10part2兰州大学学报:自然科学版,2016,52(6)842意这几个风向角的抗风设计;大跨网架屋面的四周屋檐和两条相互垂直的中线,都是风致振动较大的地方,应对这些地方采取抗风加固措施,以使结构更加稳固.参考文献[1]Clough R W,Penzien J.结构动力学[M].王光远,译.北京:科学出版社,1981.[2]Davenport A G.Gust loading factors[J].Journal ofStructural Division,1967,93(3):11-34.[3]周岱,舒新玲,周笠人.大跨空间结构风振响应及其计算与试验方法[J].振动与冲击,2001,21(4):7-13. [4]沈世钊.大跨度屋盖结构风工程研究新进展[C]//第12届结构风工程学术会议论文集,西安:长安大学出版社,2005:4,31-36.[5]Simiu E.Equivalent static wind loads for tall buildingsdesign[J].Journal of Structures Division,ASCE,1976, 102(4):19-37.[6]Solari G.Analytical estimation of the alongwind responseof structures[J].Journal of Wind Engineering and Indus-trial Aerodynamics,1983,14(3):467-477.[7]Kasperski M.Extreme wind load distributions for linearand nonlinear design[J].Engineering Structures,1992, 14(6):27-34.[8]陆锋,楼文娟,孙炳楠.大跨度平屋面的风振响应及风振系数[J].工程力学,2002,19(2):52-57.[9]楼文娟,杨毅,庞振钱.刚性模型风洞试验确定大跨屋盖结构风振系数的多阶模态力法[J].空气动力学学报, 2005,23(2):183-187.[10]李庆祥,楼文娟,杨仕超,等.大跨单层球面网壳的风振系数及其参数分析[J].建筑结构学报,2006,27(4): 65-72.[11]李璟,韩大建.大跨度索膜屋盖结构的风振系数研究[J].振动与冲击,2009,28(5):153-159.[12]GB50009-2012.建筑结构荷载规范[S].北京:中国建筑工业出版社,2012.[13]GB50017-2003.钢结构设计规范[S].北京:中国计划出版社,2003.[14]西安咸阳国际机场二期扩建工程:西安公司用房及训练场风洞试验[R].西安:长安大学风洞试验室,2013.(责任编辑:张勇)李琛，等：：大跨网架屋面建筑结构的风致振动843。
