最新管道工程轴侧图的画法知识讲解
管道轴测图CAD画法演示教学

管道轴测图C A D画法管道轴测图CAD画法x轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:与X轴平行的线,极坐标角度应输入30°,如@50<30。
与Y轴平行的线,极坐标角度应输入150°,如@50<150。
与Z轴平行的线,极坐标角度应输入90°,如@50<90.所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
CAD基础画图:CAD正等轴测图如何用AutoCAD画正等轴测图呢?相信很多人用XL线进行绘制吧?这样你就走弯路了,因为在AutoCAD中有专门的正等轴测捕捉,可以很方便的进行正等轴测绘制。
1.首先,我们要构建正等轴测环境。
在如图所示位置点击右键,设置。
2.捕捉和栅格中,我们可以看到正等轴测捕捉了吧。
没错选中他就可以了。
3.建议把捕捉项目内的全选,这样,可以更方便一点。
管道工程轴侧图的画法

图246 冷却器及其配管的平面图 剖面图
图247 II
图248 ⅡⅡ剖面图
图249 ⅢⅢ剖面图
例2:试识读图250 图251中的设备及其配管图
图250 管线平面图
图251 11剖面图
第四节 管道工程图的识读方法
设备施工图是指在单项工程一整套施工图纸中用作设备施工依 据的图纸;简称设施 设备施工图的内容包括有室内上下水施工图 室内供暖和供煤气等;标准比较高的建筑还包括有空调设备 一 设备施工图的特点
三 正等测图
四管道正等测图画法举例 例1:试把图235中摇头弯画成正等测图
0
21
3
01
2 3
图235 摇头弯轴测图
0
2
1
3
三 正等测图
例2: 把图236平 立面图中的管线画成正等测图
图236 管线的轴测图
三 正等测图
例3:把图237中热交换器及其配管的平 立面图画成正等测图
其作图步骤如下: 1 进行图形分析;对管段编号
2 取管段3 7~15之间的分支点为坐标原点;建立坐标系
3 逐段画图 从O1点开始;沿X1轴向左依次截量管段3 2在平面图中的实长;
并得2 3段之间的分支点A;然后从管段2的左端点向后截量管1在平面 图中的实长
从点A垂直向下截量管段4在立面图中的实长;再向前截量管段 5在平面图中的实长;然后向左截量管段6在平面图中的实长
图245 管线间的转折剖面图
二 管道剖面图的识读
由于管线的剖切符号绝大多数都显示在平面图上;因此管道 剖面图实际上是对剖切后的剩余部分管道所作的立面图
其识读方法是:首先根据平面图中的剖切符号;确定剖切位 置和方向;认准剩余部分;然后读剖面图;其方法与管道立面图相同

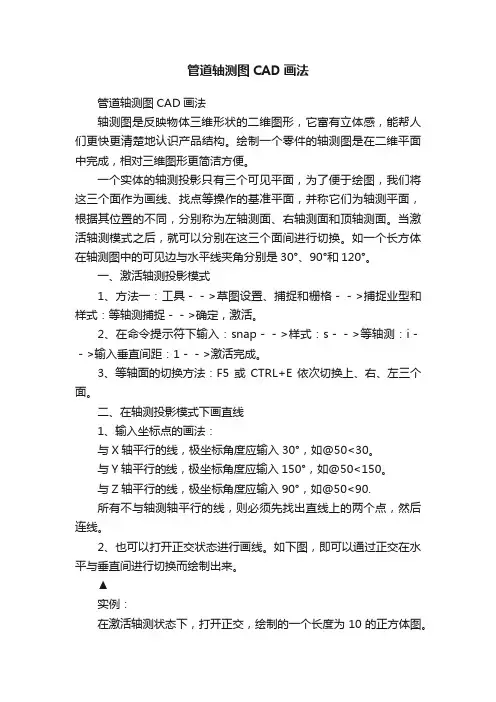

管道轴测图CAD画法

管道轴测图CAD画法轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:?与X轴平行的线,极坐标角度应输入30°,如50<30。
?与Y轴平行的线,极坐标角度应输入150°,如50<150。
?与Z轴平行的线,极坐标角度应输入90°,如50<90.?所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例:在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形。
2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C 闭合,3、F5:切换至上面-->指定顶边一角点-->X方向10-->Y方向10-->X 方向10-->C闭合,4、F5:切换到右面-->指定底边右角点-->水平方向10-->向上垂直方向10-->确定完成,三、定位轴测图中的实体要在轴测图中定位其它已知图元,必须打开自动追踪中的角度增量并设定角度为30度,这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道轴测图CAD画法

管道轴测图CAD画法管道轴测图CAD画法轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:与X轴平行的线,极坐标角度应输入30°,如@50<30。
与Y轴平行的线,极坐标角度应输入150°,如@50<150。
与Z轴平行的线,极坐标角度应输入90°,如@50<90.所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例:在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形。
2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C闭合,3、F5:切换至上面-->指定顶边一角点-->X方向10-->Y方向10-->X方向10-->C闭合,4、F5:切换到右面-->指定底边右角点-->水平方向10-->向上垂直方向10-->确定完成,三、定位轴测图中的实体要在轴测图中定位其它已知图元,必须打开自动追踪中的角度增量并设定角度为30度,这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道工程图的画法基础PPT课件

可编辑课件
16
(一)直管与弯管的积聚
图 2-19
弯
图2-20 弯管的积聚
管
的
积
聚
可编辑课件
17
(二)管子与阀门的积聚
图2-21 直管与阀门的积聚
图2-22 弯管与阀门的
积聚
可编辑课件
18
三、管子的重叠与交叉
(一)管子的重叠
1、概念: 长短相等、直径相同的两根或两根以上的管子,如 果叠合在一起,其投影就完全重合,反映在投影面上就好 像是一根管子的投影,这种现象称为管子的重叠。
可编辑课件
5
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-7 90º弯头的单线图形
式表示 图2-8 90º弯头的
可编辑课件
6
两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
2、45º弯头
图2-9 45º弯头的单、双线图
可编辑课件
图2-10 两种画法意义相7同
第一节 管道工程图的习惯画法与规定画法
29
综合举例:
(二)读法
识读管线正投影图的一般方法是:
看视图、想形状,
对线条、找关系,
合起来、想整体。
可编辑课件
30
综合举例:
二、补视图
补视图就是运用正投影原理及三视图的投影关系,通过“对线 条、找关系”的方法对管线的平面图进行分析,画出正立面图或侧 立面图,逐步形成对管线的立体概念。
图2-28 可编根辑课据件平面图画立面图
第一篇 基础知识
第二章 管道工程图的绘制和识读基础
可编辑课件
1
本章知识体系
读 管 §2.1 管道工程图的习惯画法与规定画法 基道
第9章管路图-第九章第2节管路轴测图

管路轴测图又称管段图。它是一种立体图,能把平面图、立(剖)面图中复杂交错 的管道在一个图面上直观地表示出来,使施工人员很快看懂,便于施工。因此,管路 轴测图在施工中占有重要地位,也是管路布置设计发展的趋势。
图形
标注
方位标
材料表
标题栏
二、管路轴测图的表示方法
1.管路轴测图的画法
3)当管路不平行于直角坐标轴时,应画出平行于相应轴测轴的细实线, 以表示管路所处的平面及相关的坐标平面。
① 当管路在与水平投影面平行的平面内倾斜时,画出与y轴平行的细实线,如图a) 所示。
② 当管路在与水平投影面垂直的平面内倾斜时,画出与Z轴平行的细实线,如图b) 所示。
③ 当管路不平行于任何投影面时,先画与Z轴平行的细实线,再画与F轴平行的细实 线,如图c)所示。
1)绘制管段图可不按比例,但各种阀门、管件的大小及在管段中的位置 要协调、匀称。
2)管路轴测图一般采用正等轴测图。管路一律用粗实线绘制,管件(弯 头、三通除外)、阀门等用规定符号以细实线绘制,并在适当位置画出介质 的流向箭头。交叉的空间管路在轴测图上相交时,被遮住的管路处要断开。 画轴测图的顺序一般是先画前面,再画后面;先画上面,再画下面。
管路轴测图面法净角画出细实线的管路在空间是倾斜的,既不平行于坐标面,也 不垂直于坐标面邮中细实线的处管路是由右上向左下倾斜且与正面平行的。
2.管路轴测图的
管道轴侧图的画法

管道轴侧图的画法管道轴侧图是要如实反映出管道在三维空间的走向,实际就是我们所说的系统图。
管道轴侧图的画法有两种:一种是斜等侧画法;另一种是正等侧画法。
§2-1 斜等侧管道轴侧图的画法一、斜等侧空间坐标的建立与三个方向绘制长度的选取一)、斜等侧空间坐标的建立斜等侧空间三个坐标轴x、y、z参见下图所示:为了介绍方便,我们做如下规定:水平面上坐标x方向称作纵向坐标y方向称作横向垂直面上坐标z方向称作竖直方向二)、斜等侧轴侧图三个方向绘制长度的选取管道工程系统图(或轴侧图)一般都要按比例绘制,但三个方向的绘制长度选取是不一样的,这样绘制出来的管道轴侧图才比较有立体感。
假如我们是按1:1的比例绘制管道轴则图,则三个方向的绘制长度选取是:就是说该方向有多长就画多长。
如果是按其他比例绘制,就要按比例计算出他的绘制长度。
纵向x按实长的一半选取绘制:即纵向在斜等则轴则图上的长度是实际长度的一半。
如果按其他比例绘制,也要按比例计算出他在该方向的绘制长度。
竖直方向z按实长选取绘制:该方向的绘制长度同横向y。
例如:有一个边长为10cm的盒子,他的斜等侧轴侧图如下:按照以上规定绘制的一个边长为10cm 的正方形盒子的斜等侧轴侧图,具有极强的立体感,一看就知道是一个正方形的盒子。
二、管道斜等侧轴侧图的画法实例管道斜等侧轴侧图也是按上面的规定进行绘制。
下面以管道平面、立面图为依据,介绍管道斜等侧轴侧图的具体画法:例1、根据下面所给的管道平面、立面图绘制该管道对应的斜等侧轴侧图。
上图是三根不同方向的直管在空间90度拐弯连接组成的图形,首先我们判断每根管道所在的方向和绘制应该选取的长度。
1号管是竖直z方向,按实际长度绘制;2号管是纵向x方向,按实际长度的一半绘制;要注意的是该管道的后端是与1号管道的顶端连接形成向下(或向前)拐90°弯。
3号管是横向y方向,按实际长度绘制。
并且2号管的前端与3号的左端相连接,形成水平向右拐90°弯。
管道轴测图CAD画法

管道轴测图CAD画法轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:?与X轴平行的线,极坐标角度应输入30°,如50<30。
?与Y轴平行的线,极坐标角度应输入150°,如50<150。
?与Z轴平行的线,极坐标角度应输入90°,如50<90.?所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例:在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形。
2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C 闭合,3、F5:切换至上面-->指定顶边一角点-->X方向10-->Y方向10-->X 方向10-->C闭合,4、F5:切换到右面-->指定底边右角点-->水平方向10-->向上垂直方向10-->确定完成,三、定位轴测图中的实体要在轴测图中定位其它已知图元,必须打开自动追踪中的角度增量并设定角度为30度,这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道工程轴侧图的画法课件

2、画图方法:
在工程图中,为了使重叠管线表达清楚,可采用折
断显露法来表示。即假想将前(或上)面的管子截去一段
,并画上折断符号,显露出后(或下)面的管子,这种方
法称折断显露法。
管道工程轴侧图的画法
示例1:两根直管的重叠
a、从管道的一边折断 b、从两头往中间折断 图2-23 两根重叠管道直工程管轴侧的图表的画示法方法
管道工程轴侧图的画法
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-7 90º弯头的单线图形
式表示
图2-8 90º弯头的管道工程轴侧图的画法
两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
2、45º弯头
图2-9
45º弯头的单、双线图管道工程轴侧图的画法Βιβλιοθήκη 图2-10 两种画法意义相同
管道工程轴侧图的画法
第一节 管道工程图的习惯画法与规定画法
(二)管子的交叉 • 1、单线图管子在平、立 面图上的交叉
• 2、单线图管子在正立面 图上的交叉
a 平面图
b 正立面图 图管2-道2工5程轴2侧条图单的画线法图直管的交叉
第一节 管道工程图的习惯画法与规定画法
3、双线图管子在平面图和正立面图上的交叉
第一节 管道工程图的习惯画法与规定画法
(四) 四通管
图2-15 同管径道工正程四轴侧通图的的画单法 、双线图
第一节 管道工程图的习惯画法与规定画法
(五)大小头
图2-16 同心大小头
图2-17两种画法意义相同
图2-18偏心大小头
管道工程轴侧图的画法
第一节 管道工程图的习惯画法与规定画法 (六)阀门
表2-1 阀门的几种表示形式
管道轴测图C画法

管道轴测图C画法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉类型和样式:等轴测捕捉-->确定,激活。
2、方法二:命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、方法三:等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:与X轴平行的线,极坐标角度应输入30°,如@50<30。
与Y轴平行的线,极坐标角度应输入150°,如@50<150。
与Z轴平行的线,极坐标角度应输入90°,如@50<90.所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
实例:在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形;2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C闭合;3、F5:切换至上面-->指定顶边一角点-->X方向10-->Y方向10-->X方向10-->C闭合;4、F5:切换到右面-->指定底边右角点-->水平方向10-->向上垂直方向10-->确定完成。
管道工程图画法基础图解

管件符号
用规定的图形符号表示管件的 类型和规格,如弯头符号、三
通符号等。
法兰符号
用规定的图形符号表示法兰的 类型和规格,包括法兰面形式
、密封面形式等。
阀门符号
用规定的图形符号表示阀门的 类型和规格,包括阀门种类、
驱动方式等。
常用阀门及附件表示方法
截止阀
用于截断或接通管道中的流体,通常表示 为“J”形符号。
标注说明
包括管道规格、材质、连接方式、压力等级等信息,以及工艺流程中 的关键控制点和安全注意事项。
THANKS
感谢观看
连接方式选择原则
根据管道的工作压力、温度和 介质性质选择合适的连接方式
。
考虑管道的安装、拆卸和维修 方便性,选择易于操作的连接
方式。
根据管道的材质和壁厚选择合 适的连接方式,确保连接的强 度和密封性。
在满足使用要求的前提下,尽 量选择经济合理的连接方式。
04
管道布置与走向规划
管道布置原则及要求
管道工程图画法基础 图解
演讲人:
日期:
目录
• 管道工程图概述 • 管道元件及符号识别 • 管道连接方式及表示方法 • 管道布置与走向规划
目录
• 管道工程图绘制步骤与技巧 • 实例分析:典型管道工程图解读
01
管道工程图概述
定义与作用
定义
管道工程图是用图形符号、尺寸 、文字等,表示管道系统的布置 、走向、连接、材质、规格、压 力、温度等内容的图样。
。
管件
连接、改变管道方向或增加管 道功能的零部件,如弯头、三 通、异径管等。
法兰
用于管道连接的零部件,通过 螺栓连接两个法兰,使管道形 成密封的连接。
管道轴测图CAD画法

管道轴测图CAD画法轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后,就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法:?与X轴平行的线,极坐标角度应输入30°,如50<30。
?与Y轴平行的线,极坐标角度应输入150°,如50<150。
?与Z轴平行的线,极坐标角度应输入90°,如50<90.?所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。
如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例:在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形。
2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C 闭合,3、F5:切换至上面-->指定顶边一角点-->X方向10-->Y方向10-->X 方向10-->C闭合,4、F5:切换到右面-->指定底边右角点-->水平方向10-->向上垂直方向10-->确定完成,三、定位轴测图中的实体要在轴测图中定位其它已知图元,必须打开自动追踪中的角度增量并设定角度为30度,这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道工程轴侧图的画法研究

Δ<<D
D<<L
图2-1 视图
2-2 双线图
2-3 单线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-4 90º 弯头的三视图
图2-5
90º 弯头的双线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-6
90º 弯头的两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
假想用垂直于管道轴线的剖切平面将管道切开,移去观察者 和剖切平面之间的部分,对剩余部分管道所作的投影图称为管道断 面的剖面图,如图1-44所示。 1号管线剖切后,带阀门部分管线属移去部分,摇头弯部分是 留下部分,反映在剖面图上是小圆下面连着方向朝左的弯管; 2号管线本身是直管,被剖切后留下的是比剖切前短的直管, 反映在剖面图上是一个小圆; 3号管线剖切后,摇头弯部分移去,带弯头的那部分管线留下, 在剖面图上是小圆连着方向朝下的弯头。
图2-45 管线间的转折剖面图
二、管道剖面图的识读
由于管线的剖切符号绝大多数都显示在平面图上,因此管 道剖面图实际上是对剖切后的剩余部分管道所作的立面图。 其识读方法是:首先根据平面图中的剖切符号,确定剖切 位置和方向,认准剩余部分,然后读剖面图,其方法与管道立面 图相同。
三、正等测图
(一)轴间角及轴向伸缩系数 1.轴间角 正等测图的轴间角X1O1Y1=X1O1Z1=Y1O1Zl=120º,O1Z1轴一般画 成铅直方向,OlXl轴、OlYl轴与水平线成30º角,如图2-33所示。
图2-33 正等测图的轴间角及画法
三、正等测图
2.轴向伸缩系数
X、Y、Z三轴的轴向伸缩系数均为 0.82,为作图简便,均取1, 称为简化伸缩系数。 轴向线段可按实长量取。 如此画出的轴测图比实际的轴测图放大了 0.82倍,但不影响图 形的立体感。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
斜三测投影图
二、轴测图的分类
在管道专业中,常用的轴测图有两种。
1.正等测图
使物体的三个主要方向都与轴测投影面P具有相等
的倾角,然后用与P平面垂直的平行投射线,将物体投
射到P上,所得的图形称为正等轴测图(简称正等测
图),如图2-32a所示。
2.斜等测图
使物体的坐标平面XOZ平行于轴测投影面P,然后用
(五)大小头
图2-16 同心大小头
图2-17两种画法意义相同
图2-18偏心大小头
第一节 管道工程图的习惯画法与规定画法 (六)阀门
表2-1 阀门的几种表示形式
第一节 管道工程图的习惯画法与规定画法
二、管道的积聚
(一)直管与弯管的积聚
根据投影积聚原理可知,一根直管积聚后的投影用双线图的 形式表示就是一个小圆,用单线图的形式表示则为一个点,如图2-2 和图2-3所示。
弯管是由直管段和弯头两部分组成的。如图2-19所示,直管 段积聚后的投影是个小圆,与直管段相连接的弯头,在拐弯前的投 影也积聚成小圆,并且同直管段积聚成的小圆的投影重合。
(一)直管与弯管的积聚
图 2-19
弯管的积聚
图2-20 弯管的积聚
(二)管子与阀门的积聚
图2-21 直管与阀门的积聚 积聚
图2-22 弯管与阀门的
时表达出物体的长、宽、高三个方向的尺度和形状,
富有立体感,是生产中常用的辅助图示方法。
轴测图是采用平行投影的方法,沿不平行于任一
坐标面的方向,将物体连同三个坐标轴一起投射到单 一投影面上所得的图形,如图2-32所示。轴测图也 叫轴测投影图。
图 2-32 轴测图 的形成
在图2-32中,投影面P称为轴测投影面。空间直角坐标轴OX、 OY、OZ在轴测投影面上的投影O1X1, O1Y1, O1Z1称为轴测投影轴 (简称轴测轴)。
管道工程轴侧图的画法
本章知识体系
管 道
§2.1 管道工程图的习惯画法与规定画法
工
程
图 的
§2.2 管道轴测图
绘
制
和 §2.3 管道平剖面图
识
读
基 础
§2.4 管道工程图的内容与识读方法
第一节 管道工程图的习惯画法与规定画法
一、单、双线图 (一)直管
Δ<<D
D<<L
图 2-1
2-2
双
2-3 单线图
看视图、想形状,
对线条、找关系,
合起来、想整体。
综合举例:
二、补视图
补视图就是运用正投影原理及三视图的投影关系,通过“对线 条、找关系”的方法对管线的平面图进行分析,画出正立面图或侧 立面图,逐步形成对管线的立体概念。
图2-28 根据平面图画立面图
综合举例:
如图1-29所示,根据管线的平面图和侧立面图,补画出正立面图。
图2-7 90º弯头的单线图形 式表示 图2-8 90º弯头的 两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
2、45º弯头
图2-9 45º弯头的单、双线图
图2-10 两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
(三) 三通 1、同径正三通
图2-11 同径正三通的三视图和双线图
第一节 管道工程图的习惯画法与规定画法
2、异径正三通
图2-12 பைடு நூலகம்径正三通的三视图和双线图
第一节 管道工程图的习惯画法与规定画法
3、正三通管的单线图
图2-13 三通的单线图
图2-14 两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
(四) 四通管
图2-15 同径正四通的单、双线图
第一节 管道工程图的习惯画法与规定画法
第一节 管道工程图的习惯画法与规定画法
(二)管子的交叉
1、单线图管子在平、 立面图上的交叉
2、单线图管子在正立 面图上的交叉
a 平面图
b 正立面图 图2-25 2条单线图直管的交叉
第一节 管道工程图的习惯画法与规定画法
3、双线图管子在平面图和正立面图上的交叉
a 平面图
b 正立面图
图2-26 2条双线图直管的交叉
第一节 管道工程图的习惯画法与规定画法
4、单、双线图管子在平面图的交叉
第一节 管道工程图的习惯画法与规定画法
5、单、双线图管子在正立面图上 的交叉
1 4
2
平面图 3
综合举例:
一、管线正投影图的画法与读法 (一)画法
图2-27 摇头弯的单、双线图
综合举例:
(二)读法
识读管线正投影图的一般方法是:
三、管子的重叠与交叉
(一)管子的重叠
1、概念: 长短相等、直径相同的两根或两根以上的管子,如 果叠合在一起,其投影就完全重合,反映在投影面上就好 像是一根管子的投影,这种现象称为管子的重叠。
2、画图方法: 在工程图中,为了使重叠管线表达清楚,可采用折 断显露法来表示。即假想将前(或上)面的管子截去一段 ,并画上折断符号,显露出后(或下)面的管子,这种方 法称折断显露法。
轴测轴之间的夹角O1X1Y1, X1O1Z1, Y1O1Z1称为轴间角。 轴测轴上的长度与空间坐标轴上相应长度之比称为轴向伸缩系 数,分别用p, q, r表示X轴、Y轴、Z轴的轴向伸缩系数。
二、轴测图的分类
中心投影
投影图
正等测投影图
正轴测投影图 正二测投影图
平行投影
正三测投影图 斜等测投影图
斜轴测投影图 斜二测投影图
图2-29 根据平、侧立面图补正立面图
综合举例:
三、识读举例
(一)承插连接管线的识读
图2-30 承插连接管线的双线图
综合举例:
(二)螺纹连接管线 的识读
图2-31 螺纹连接管线的双线图
(三) 水箱间
第二节 管道轴测图的画法
一、轴测图基本概念
用多面正投影图能够完全、准确地表达物体的形
状和尺寸,但缺乏立体感。而轴测图能用一个图面同
视图
线
图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-4 90º弯头的三视图
图2-5 90º弯头的双线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-6 90º弯头的两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
示例1:两根直管的重叠
a、从管道的一边折断 b、从两头往中间折断 图2-23 两根重叠直管的表示方法
示例2:直管与弯管的重叠
(1)直管在前
(2)弯管在前
立面图 平面图
立面图 平面图
示例3:多根直管的重叠
1
2
3
4
平面图 图2-24 用折断显露法表示的多根管道重叠的平面图
示例3:多根直管的重叠
多条直管在平面图上的重叠4条直管的平面图、正立面图和 左侧立面图如下图所示。
