变电站智能辅助监控系统介绍
![变电站智能辅助监控系统介绍](https://img.taocdn.com/s3/m/6baaa7c0aaea998fcd220e5d.png)
变电站智能辅助监控系统介绍变电站智能辅助监控系统支持iec61850、光芒104等规约,采用强弱电分离设计,支持接入电力部门平台,实现系统集成,打造动力、环境、安全统一化、智能化的管理模式。
一、系统介绍嘉兴配电室环境监控系统支持定制,可根据现场实际需求进行监控模块配置,灵活方便。
该系统通过监控、预警、控制等手段,实现了变配电站安全运行最关注的“在控”、“可控”等问题。
该系统的核心是“智能感知”和“智能控制”,工业级设备,可靠性高且配置灵活,为电网设备安全稳定运行奠定了基础。
二、功能优势1、维护方便:系统网络结构脉络清晰,运行稳定,安全可靠,易于维护。
2、告警功能:对于遥测越限、门禁异常、环境异常、通讯异常、终端设备运行异常等,系统将自动告警。
3、全局总览:传感器数据实时刷新、正常/异常状态显示、传感器配置、告警事件实时刷新...4、可靠的数据信息:采用物联网智能主机,实现站房智能辅助设备的信息数据加密,保证电力信息的安全可靠。
三、系统功能:1、动力监测(变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等)。
2、环境监测(温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测)。
3、安全监测(烟雾、红外、电子围栏、门禁、视频等监测)。
4、设备控制(空调、除湿机、风机、灯光、水泵、新风机等控制)等。
四、的应用价值1、检修升级:嘉兴变电站智能辅助监控系统符合从定期检修到状态检修的管理趋势。
2、辅助电力运维:提升电力企业的运营管理水平,为社会、为电力事业创造更多的社会价值。
3、防患于未然:实时了解设备的运行状态,并直接对现场进行监控和监控,使人员能够迅速将事故消灭于萌芽状态。
4、立体监管模式:实现站端、主站两级垂直监管;变电站智能辅助监控系统基于各类先进技术,实现全方面、自动化、高效率的监控管理模式,节约人工、物力成本的消耗投入,确保站房运行环境的安全可靠,保障电网电力运行正常。
智能变电站辅助系统综合监控平台(通用)技术规范(1).docx
![智能变电站辅助系统综合监控平台(通用)技术规范(1).docx](https://img.taocdn.com/s3/m/178a3a66f12d2af90242e6d8.png)
智能变电站辅助系统综合监控平台技术规范(范本)使用说明1.本技术规范分为通用部分、专用部分。
2.项目单位根据需求选择所需设备的技术规范,通用技术规范、专用技术规范固化的参数原则上不能更改。
3.项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分,项目单位应填写专用技术规范“表6项目单位技术差异表”并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:1)改动通用技术规范、专用技术规范固化的参数;2)项目单位要求值超出标准技术参数值;3)需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后,对专用技术规范的修改形成“项目单位技术差异表”,放入专用技术规范中,随招标文件同时发出并视为有效,否则将视为无差异。
4.对新建工程,项目单位应遵循通用技术规范部分的一次、二次及土建的接口要求。
对扩建工程,项目单位应在专用技术规范提出与原工程相适应的一次、二次及土建的接口要求。
5.技术规范的页面、标题、标准参数值等均为统一格式,不得随意更改。
6.投标人逐项响应专用技术规范中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分,应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时,如有偏差除填写“表7 投标人技术偏差表”外,必要时应提供相应试验报告。
目次智能变电站辅助系统综合监控平台技术规范(范本)使用说明 (95)1 总则 (97)1.1 一般规定 (97)1.2 标准和规范 (97)1.3 投标人必须提交的技术参数和信息 (98)1.4 安装、调试、性能试验、试运行和验收 (98)2 技术要求 (99)2.1 环境条件 (99)2.2 工作条件 (99)2.3 基本技术条件 (99)2.4 技术性能要求 (100)3 试验 (110)3.1 型式试验 (110)3.2 出厂试验 (110)3.3 现场试验 (110)4 其他要求 (111)4.1 质量保证 (111)4.2 技术服务 (111)4.3 工厂检验和监造 (113)4.4 包装运输和储存 (113)1 总则1.1 一般规定1.1.1 投标人及所投产品制造商必须有权威机关颁发的ISO 9001系列的认证书或等同的质量保证体系认证证书。
变电站辅助监控平台
![变电站辅助监控平台](https://img.taocdn.com/s3/m/ceac60e8192e45361166f553.png)

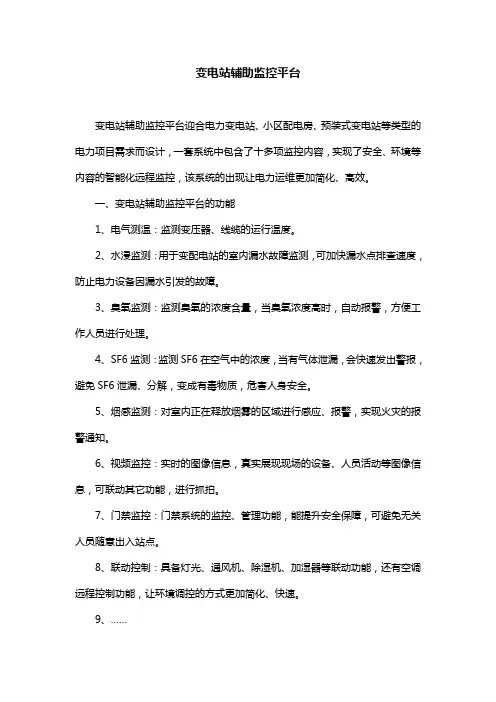

变电站辅助监控平台变电站辅助监控平台迎合电力变电站、小区配电房、预装式变电站等类型的电力项目需求而设计,一套系统中包含了十多项监控内容,实现了安全、环境等内容的智能化远程监控,该系统的出现让电力运维更加简化、高效。
