《在用工业管道定期检验规程》(国质检锅[2003]108号)

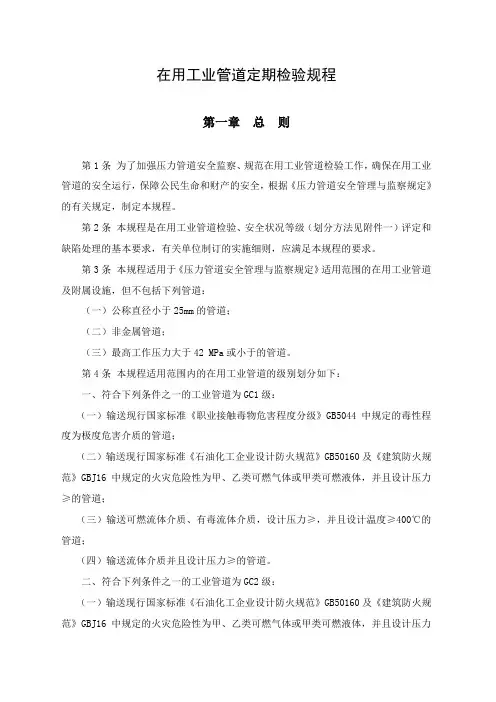

工业管道定期检验规程

在用工业管道定期检验规程第一章总则第1条为了加强压力管道安全监察、规范在用工业管道检验工作,确保在用工业管道的安全运行,保障公民生命和财产的安全,根据《压力管道安全管理与监察规定》的有关规定,制定本规程。
第2条本规程是在用工业管道检验、安全状况等级(划分方法见附件一)评定和缺陷处理的基本要求,有关单位制订的实施细则,应满足本规程的要求。
第3条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:(一)公称直径小于25mm的管道;(二)非金属管道;(三)最高工作压力大于42 MPa或小于的管道。
第4条本规程适用范围内的在用工业管道的级别划分如下:一、符合下列条件之一的工业管道为GC1级:(一)输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质的管道;(二)输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力≥的管道;(三)输送可燃流体介质、有毒流体介质,设计压力≥,并且设计温度≥400℃的管道;(四)输送流体介质并且设计压力≥的管道。
二、符合下列条件之一的工业管道为GC2级:(一)输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力<的管道;(二)输送可燃流体介质、有毒流体介质,设计压力<,并且设计温度≥400℃的管道;(三)输送非可燃流体介质、无毒流体介质,设计压力<,并且设计温度≥400℃的管道;(四)输送流体介质,设计压力<,并且设计温度<400℃的管道。
三、符合下列条件之一的GC2级工业管道划分为GC3级:(一)输送可燃流体介质、有毒流体介质,设计压力<,并且设计温度<400℃的管道;(二)输送非可燃流体介质、无毒流体介质,设计压力<并且设计温度<400℃的管道。
9在用工业管道定期检验规程(试行)

9在用工业管道定期检验规程(试行)1. “定期检验”的定义及分类“在用工业管道定期检验”是指在工业管道整个使用周期内按有关法律、法规规定依法进行的各种周期检验,作岀能否安全使用到下一个检验周期的鉴定结论。
定期检验分为在线检验和全面检验。
在线检验(也可称为年度检验):在线检验是在运行条件下对在用工业管道进行的检验,在线检验每年至少一次。
全面检验:全面检验是按一定的检验周期在工业管道停车期间进行的较为全面的检验。
2. 法律法规对定期检验的规定《中华人民共和国特种设备安全法》《特种设备安全监察条例》《压力管道安全技术监察规程一工业管道》(TSG D0001- 2009)3. 《在用工业管道定期检验规程》(试行)的总则2003年4月17 日,国质检锅[2003]108号:国家质量监督检验检疫总局关于印发《在用工业管道定期检验规程》(试行)的通知。
《定检规》包括总则、在线检验、全面检验、安全状况等级评定、安全保护装置检验、附则六个章节六十三条以及四个附件。
(1)制定的目的为了加强压力管道安全监察,规范在用工业管道检验工作,确保在用工业管道的安全运行,保障公民生命和财产的安全,根据《压力管道安全管理与监察规定》(2014年已废止)的有关规定,总局制定了《在用工业管道定期检验规程》(试行),自2003年6月1日起实施。
目的就是贯彻“安全第一、预防为主、防治结合”的精神,保障人身和财产的安全。
(2)《定检规》的基本内容:《定检规》是在用工业管道检验、安全状况等级评定和缺陷处理的基本要求,有关单位制定的实施细则,应满足本规程的要求。
是原则要求,不可能也无必要将过多的细节予以规定。
因此,各有关部门和单位,应该或可以根据有关的情况制定细则,但不能违反本本规程的要求。
(3)《定检规》的适用范围:适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:1)公称直径小于25mm B勺管道;2)非金属管道;3)最高工作压力大于42MPa或小于O.IMPa的管道。

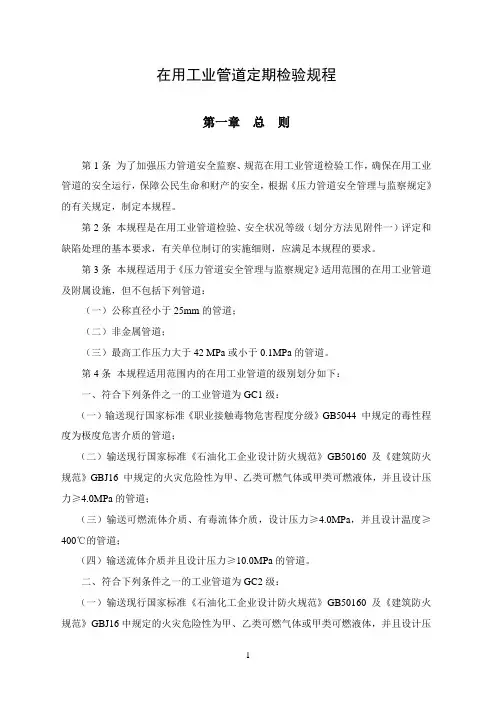

在用工业压力管道定期检验规则

在用工业管道定期检验规程第一章总则第1条为了加强压力管道安全监察、规范在用工业管道检验工作,确保在用工业管道的安全运行,保障公民生命和财产的安全,根据《压力管道安全管理与监察规定》的有关规定,制定本规程。
第2条本规程是在用工业管道检验、安全状况等级(划分方法见附件一)评定和缺陷处理的基本要求,有关单位制订的实施细则,应满足本规程的要求。
第3条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:(一)公称直径小于25mm的管道;(二)非金属管道;(三)最高工作压力大于42 MPa或小于0.1MPa的管道。
第4条本规程适用范围内的在用工业管道的级别划分如下:一、符合下列条件之一的工业管道为GC1级:(一)输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质的管道;(二)输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力≥4.0MPa的管道;(三)输送可燃流体介质、有毒流体介质,设计压力≥4.0MPa,并且设计温度≥400℃的管道;(四)输送流体介质并且设计压力≥10.0MPa的管道。
二、符合下列条件之一的工业管道为GC2级:(一)输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力<4.0MPa的管道;(二)输送可燃流体介质、有毒流体介质,设计压力<4.0MPa,并且设计温度≥400℃的管道;(三)输送非可燃流体介质、无毒流体介质,设计压力<10.0MPa,并且设计温度≥400℃的管道;(四)输送流体介质,设计压力<10.0MPa,并且设计温度<400℃的管道。
三、符合下列条件之一的GC2级工业管道划分为GC3级:(一)输送可燃流体介质、有毒流体介质,设计压力<1.0MPa,并且设计温度<400℃的管道;(二)输送非可燃流体介质、无毒流体介质,设计压力<4.0MPa并且设计温度<400℃的管道。
《在用工业管道定期检验规程》讲义

的铅封装置是否完好;
5、对静重式安全阀,检查防止重片 飞脱的装置是否完好。
6、安全阀与排放口之间装设截断阀 的,运行期间必须处于全开位置并 加铅封。
安全保护装置检验内容及危害
检查 检查 项目 方法
检查内容
问题的危害
爆破 片
目测
1、检查爆破片装置的爆破片 是否在规定的使用期限、
2、安装方向是否正确、
4、最高工作压力大于等于 0.1MPa,输送介质为可燃、 易爆、有毒、有腐蚀性的或最 高工作温度高于或等于标准沸 点的液体的管道;
5、前四项规定的管道的 附属设施及安全保护装置等。
(二) 本规定不适用于下述管道
1、设备本体所属管道; 2、军事装备、交通工具上和核装置 中的管道;
3、输送无毒、不可燃、无腐蚀性 气体,其管道公称直径小于150mm, 且其最高工作压力小于1.6MPa的管道 ;
(3)附属设施指阴极保护装 置、压气站、泵站、阀站、调 压站、监控系统等;
(4)管道的划分界限为:管 道与设备焊接连接的第一道 环向焊缝、螺纹连接的第一 个接头、法兰连接的第一个 法兰密封面、专用连接件的 第一个密封面。
四、检规的监察范围
(一)、《在用工业管道定期检 验规程》适用于具备下列条件之 一的管道及其附属设施:
(八)膨胀节检查
检查 检查 项目 方法
检查内容
问题的 危害
1.波纹管膨胀节表面有无划 痕、凹痕、腐蚀穿孔、开裂等 现象;
膨胀 目测 2.波纹管波间距是否正常、 造成局
节
有无失稳现象;
部应力
3.铰链型膨胀节的铰链、销
轴有无变形、脱落等损坏现象;
4.拉杆式膨胀节拉杆、螺栓、
连接支座有无异常现象。
在用工业管道定期检验规程(试行) 国质检锅[2003]108号
![在用工业管道定期检验规程(试行) 国质检锅[2003]108号](https://img.taocdn.com/s3/m/f9e04341a8956bec0975e318.png)
1.法兰是否偏口,紧固件是否齐全并符合要求,有无松动和腐蚀现象; 2. 法兰面是否发生异常翘曲、变形。 (八)膨胀节检查 1.波纹管膨胀节表面有无划痕、凹痕、腐蚀穿孔、开裂等现象; 2.波纹管波间距是否正常、有无失稳现象; 3.铰链型膨胀节的铰链、销轴有无变形、脱落等损坏现象; 4.拉杆式膨胀节的拉杆、螺栓、连接支座有无异常现象。 (九)阴极保护装置检查 对有阴极保护装置的管道应检查其保护装置是否完好。 (十)蠕胀测点检查对有蠕胀测点的管道应检查其蠕胀测点是否完好。 (十一)管道标识检查 检查管道标识是否符合现行国家标准的规定。 (十二)检验员认为有必要的其他检查。 第十四条 对需重点管理的管道或有明显腐蚀和冲刷减薄的弯头、三通、管径突变部位 及相邻直管部位应采取定点测厚或抽查的方式进行壁厚测定。 第十五条 对输送易燃、易爆介质的管道采取抽查的方式进行防静电接地电阻和法兰间 的接触电阻值的测定。管道对地电阻不得大于 100Ω,法兰间的接触电阻值应小于 0.03Ω。 第十六条 安全保护装置检验按本规程第五章的相关要求进行。
第二节 检验项目及要求
第二十三条 全面检验的一般程序见图 2。
插入图 2
图 2 全面检查的一般程序
第二十四条 检验单位和检验人员在检验前应做好资料审查和制定检验方案等检验准 备工作,并达到以下要求:
5
(一)对以下资料和资格证明进行审查: 1、压力管道设计单位资格、设计图纸、安装施工图及有关计算书等; 2、压力管道安装单位资格、竣工验收资料(含安装竣工资料、材料检验)等; 3、管道组成件、管道支承件的质量证明文件; 4、在线检验要求检查的各种记录; 5、该检验周期内的历次在线检验报告; 6、检验人员认为检验所需要的其他资料。 (二)检验单位和检验人员应根据资料审查情况制定检验方案,并在检验前与使用单位落 实检验方案。 第二十五条 检验中的安全事项应达到以下要求: (一)影响管道全面检验的附设部件或其他物体,应按检验要求进行清理或拆除; (二)为检验而搭设的脚手架、轻便梯等设施,必须安全牢固,便于进行检验和检测工作; (三)高温或低温条件下运行的压力管道,应按照操作规程的要求缓慢地降温或升温,防 止造成损伤; (四)检验前,必须切断与管道或相邻设备有关的电源,拆除保险丝,并设置明显的安全 标志; (五)如需现场射线检验时,应隔离出透照区,设置安全标志; (六)全面检验时,应符合下列条件: 1.将管道内部介质排除干净,用盲板隔断所有液体、气体或蒸汽的来源,设置明显的 隔离标志; 2.对输送易燃、助燃、毒性或窒息性介质的管道,应进行置换、中和、消毒,清洗。 对于输送易燃介质的管道,严禁用空气置换; 3.进入管道内部检验所用的灯具和工具的电源电压应符合现行国家标准《安全电压》 GB3805 的规定;检验用的设备和器具,应在有效的检定期内,经检查和校验合格后方可使 用。 第二十六条 无绝热层的非埋地管道一般应对整条管线进行外部宏观检查;有绝热层的 非埋地管道应按一定的比例进行抽查;埋地敷设的管道应选择易发生损坏部位开挖抽查(如 有证据表明防腐情况良好,可免于开挖抽查)。抽查的比例由检验人员和使用单位结合管道 运行经验协商确定。 外部宏观检查的项目和要求如下: (一)在线检验的宏观检查所包括的相关项目及要求; (二)管道结构检查: 1.支吊架的间距是否合理; 2.对有柔性设计要求的管道,管道固定点或固定支吊架之间是否采用自然补偿或其它 类型的补偿器结构。 (三)检查管道组成件有无损坏,有无变形,表面有无裂纹、皱褶、重皮、碰伤等缺陷; (四)检查焊接接头(包括热影响区)是否存在宏观的表面裂纹;
《在用工业管道定期检验规程》讲义92页PPT

25、学习是劳动,是充满思想的劳动律,天 真而不 幼稚, 勇敢而 鲁莽, 倔强而 有原则 ,热情 而不冲 动,乐 观而不 盲目。 ——马 克思
21、要知道对好事的称颂过于夸大,也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤,荒于嬉;行成于思,毁于随。——韩愈
《在用工业管道定期检 验规程》讲义
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌,集体的声音, 集体的 动作, 集体的 表情, 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律, 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
在用工业管道定期检验规程-讲义

因此,压力管道的安全管理必 须以法相治,把压力管道与锅炉压 力容器并列为特种设备,实行国家 安全监察是完全必要的。通过强制 性的国家监察,使压力管道如同锅 炉压力容器一样,作为特种设备对 待,规范在用工业管道检验工作,才 能保证在用工业管道的安全运行, 保障公民生命和财产的安全。
2、检验周期
在线检验每年至少一次。
3、检验单位
(1)使用单位
a、使用单位应制定在线检验 管理制度,
b、从事在线检验工作的检验 人员须经专业培训,并报省级或其 授权的地(市)级质量技术监督部门 备案,
(2) 委托给具有压力管道检验 资格的单位
二、在线检验程序
(一)检验前准备: 准备好与检验有关技术资料,包括:
(1)无产品合格证和铭牌的;
(2)性能不符合要求的; (3)逾期不检查、不校验的; (4)爆破片已超过使用期限的。
2、安全保护装置检验要求
安全保护装置检验内容及危害
检查 检查 项目 方法
检查内容
问题的 危害
1.校验有效期或铅封;
因指示
2.量程与其检测的压力范围是否 不正确
匹配;
可能造
压力 表
二、压力管道分类
为了便于压力管道管理,《压 力管道安全管理与监察规定》中将 压力管道按其用途划分为工业管道、 公用管道和长输管道。
工业管道 :
是指工业企业所属的用于运输 工艺介质的工艺管道、公用工程管 道和其他辅助管道。工业管道主要 集中在石化炼油、冶金、化工、电 力等行业。
公用管道 :
是指城镇范围内用于公用事 业或民用的燃气管道和热力管道。
2、检验周期:
《在用工业管道定期检验规程》讲义
大庆石油化工工程检测技术有限公司
管道定期检验团标

管道定期检验团标各省、自治区、直辖市质量技术监督局(市场监督管理部门),各有关单位。
为规范和有效实施《压力管道定期检验规则—工业管道》(TSG D7005-2018,以下简称《管检规》),进一步明确和完善气瓶安全监察工作要求,现就有关事项通知如下:一、关于《管检规》的实施意见(一)关于过渡期的要求1、本文发布之日起,工业管道定期检验应当执行《管检规》。
2、2018年5月1日前已签订检验合同或已经按照《在用工业管道定期检验规程(试行)》(国质检锅〔2003〕108号,以下简称《原管检规》)进行定期检验的工业管道,仍可以按照合同约定和《原管检规》的规定完成定期检验,出具检验报告。
(二)关于范围及级别划分工业管道包括工艺管道、动力管道和制冷管道,应符合《特种设备目录》中压力管道定义范围,并按照《压力管道安全技术监察规程—工业管道》(TSG D0001)附件A划分管道级别。
(三)关于涉氨制冷管道的定期检验对于以氨为介质的制冷装置中的压力管道,原则上应按《管检规》进行定期检验。
对远离人员密集区域且暂时无法按《管检规》实施检验的氨管道,可按《质检总局特种设备局关于氨制冷装置特种设备专项治理工作的指导意见》(质检特函〔2013〕61号)执行,否则,应停止使用。
(四)关于非金属管道的定期检验非金属工业管道的定期检验可以参照《压力管道定期检验规则-公用管道》(TSG D7004)中非金属管的相关检验要求实施。
(五)《管检规》部分条款内容的说明1、工业管道一般在投入使用后3年内进行首次定期检验。
因特殊情况无法按期进行首次定期检验的管道,由使用单位提出书面申请,经使用单位法人代表及安全管理负责人签字批准,并将延期申请书面告知使用登记机关后,可以延长检验期。
延长检验期的时间不得超过2年,使用单位及其法人代表和安全管理负责人对延期检验的管道安全负责。
2、《管检规》1、9所述新技术、新评定方法是指在国家标准、行业标准中均无明确要求的技术、评定方法。
TSGD70052018压力管道定期检验规则—工业管道.doc

前言2008 年 2 月,国家质量监督检验检疫总局 (以下简称国家质检总局 )特种设备安全监察局 (以下简称特种设备局 )下达了在《在用工业管道定期检验规程 (试行 )》 (国质检锅【 2003 ] 108 号 )基础上,制定《压力管道定期检验规则一一工业管道》的任务书。
2010 年 7 月,中国特种设备检测研究院组织有关专家成立修订工作组,在南京召开第一次会议,讨论修订原则、重点内容以及主要问题,并就修订工作进行了具体分工,制定了修订工作时间表。
2013 年 8 月,工作组在北京召开第二次会议,经过讨论,形成征求意见稿。
2014 年 7 月,特种设备局以质检特末【 2014 ] 21 号文向有关部门、有关单位、专家及公民征求意见。
2015 年 8 月,工作组召开第三次会议,对征求到的意见进行研究讨论,形成送审稿。
2015 年 10 月,提交国家质检总局特种设备安全与节能技术委员会审议。
2018 年 1 月 26 日 ,由国家质检总局批准颁布。
(TSG 本次修订工作的基本原则与《 4 中华人民共和国特种设备安全法兴特种设备目录》《压力管道安全技术监察规程一一工业管道》D0001)一致。
根据实际使用情况以及行业发展,调整、完善不适用的内容,明确定期检验的性质、定位及检验周期的含义,统一检验结论及检验报告内容;在保证基本安全要求的基础上,建立基于损伤模式制定针对性检验方案的思想,突出检验项目的针对性、有效性和科学性;为新检验、检测技术和评定方法的应用给出渠道;吸纳基于风险的检验等成熟的科技成果,厘清与常规检验方法的关系; 落实企业安全主体责任,为企业安全与发展服务。
参加本规则修订工作的主要单位和人员如下:中国特种设备检测研究院谢国山”修长征”李光海乔涛史进国家质检总局特种设备局秦先勇合肥通用机械研究院王冰胡明东北京市质量技术监督局由涛上上海市质量技术监督局王善江南京市质量技术监督局染华上海市特种设备监督检验技术研究院罗晓明吉林市特种设备检验中心胡宝林中科 (广东 )炼化有限公司王光中国石油天然气股份有限公司独山子石化分公司”杨瑞平中国石油化工股份有限公司天津分公司装备研究院李春树目录1总则2“定期检验 ( 4)3”安全状况等级评定 .(11)4定期检验记录、报告及结论 (16) S附则 17)附件 A,工业管道年度检查要求《18)附录 a 工业管道年度检查报告(23)附件 B 工业管道定期检验报告26)附件 C 特种设备定期检验意见通知书 (30)压力管道定期检验规则一一工业管道1总则目的为规范在用工业管道定期检验工作,根据《中华人民共和国特种设备安全法》《特种设备目》及相关安全技术规范规定,制定本规则。
341在用工业管道定期检验规程--

关于印发《在用工业管道定期检验规程》(试行)的通知各省、自治区、直辖市质量技术监督局,各有关单位:为了加强压力管道使用安全监督管理,规范在用工业管道定期检验工作,总局制定了《在用工业管道定期检验规程》(试行),自2003年6月1日起实施。
现印发你们,请认真贯彻执行。
执行中如遇问题,请及时报总局锅炉压力容器安全监察局。
附件:在用工业管道定期检验规程(试行)中华人民共和国国家质量监督检验检疫总局二00三年四月十七日附件:在用工业管道定期检验规程第一章总则第一条为了加强压力管道安全监察,规范在用工业管道检验工作,确保在用工业管道的安全运行,保障公民生命和财产的安全,根据《压力管道安全管理与监察规定》的有关规定,制定本规程。
第二条本规程是在用工业管道检验、安全状况等级(划分方法见附件一)评定和缺陷处理的基本要求,有关单位制定的实施细则,应满足本规程的要求。
第三条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:(一)公称直径≤25mm的管道;(二)非金属管道;(三)最高工作压力>42MPa或<0.1MPa的管道。
第四条本规程适用范围内的在用工业管道的级别划分如下:(一)符合下列条件之一的工业管道为GCl级:1.输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道;2.输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJl6中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力≥4.0MPa的管道;3.输送可燃流体介质、有毒流体介质,设计压力≥4.0MPa,并且设计温度≥400℃的管道;4.输送流体介质并且设计压力≥lO.OMPa的管道。
(二)符合下列条件之一的工业管道为GC2级:1.输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力<4.0MPa的管道;2.输送可燃流体介质、有毒流体介质,设计压力<4.0MPa,并且设计温度≥400℃的管道;3.输送非可燃流体介质、无毒流体介质,设计压力<10.OMPa,并且设计温度≥400℃的管道;4. 输送流体介质,设计压力<lO.OMPa,并且设计温度<400℃的管道。
液氨管道检验

质检(zhì jiǎn)特函2013-61号文
二、涉氨压力容器和压力管道的使用要求 三、涉氨压力容器和压力管道定期检验 (二)在用压力管道定期检验。 1.在线检验、全面检验应按照《在用工业管道定期检验规程》(试行)
(国质检锅[2003]108号,以下简称《工业管道检规》)进行。 2. 对于确实无法停机的系统,在确保人员安全的情况下,可以在不停机的
精品资料
特检所培训情况(qíngkuàng)说明
1、人员培训 目前北京市特种设备考委会的要求,每班培训
人员少了,不受理培训考核。 在4月份以前,一般我所无时间办理
培训,请直接找其他培训单位。
精品资料
特检所检验情况(qíngkuàng)说明
1、各单位严格按照国家质检总局、 市安监局文件规定,自我查找隐患,具备条件 的申报检验,否则检验不合格,检验费用也需 要缴纳。
精品资料
液氨压力容器、压力管道的 范围
国质检2013-61号 本指导意见适用于以氨为介质的制冷装置中的压力容器和
压力管道(以下简称涉氨压力容器和压力管道)。涉氨压 力容器包括贮氨器、冷凝器、油分离器、集油器、中间冷 却器、低压循环贮氨器、氨液分离器等;涉氨压力管道包 括制冷系统中输送氨介质的液相管和气相管。冷却间、冻 结间、冷藏间、冰库等冷间内设置的蒸发排管、其他形式 的蒸发或冷交换设备及设备本体范围的管 道不适用本指导意见。
2、我所具备压力管道的检验资质,但是检验 人员少,市局每年下发的检验任务都在加班完 成,尤其是电梯每年的增长量在800台以上, 我所承压检验人员都需要配合机电检验,因此 市局下发的任务外的检验我所没时间受理,请 各单位找其他有资质单位检验。
TSG D7005-2018压力管道定期检验规则-工业管道

TSG特种设备安全技术规范TSG D7005—2018压力管道定期检验规则——工业管道Periodic Inspection Regulation for Industrial Pressure Piping中华人民共和国国家质量监督检验检疫总局颁布2018年1月26日前 言2008年2月,国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)下达了在《在用工业管道定期检验规程(试行)》(国质检锅〔2003〕108号)基础上,制定《压力管道定期检验规则——工业管道》的任务书。
2010年7月,中国特种设备检测研究院组织有关专家成立修订工作组,在南京召开第一次会议,讨论修订原则、重点内容以及主要问题,并就修订工作进行了具体分工,制定了修订工作时间表。
2013年8月,工作组在北京召开第二次会议,经过讨论,形成征求意见稿。
2014年7月,特种设备局以质检特函〔2014〕21号文向有关部门、有关单位、专家及公民征求意见。
2015年8月,工作组召开第三次会议,对征求到的意见进行研究讨论,形成送审稿。
2015年10月,提交国家质检总局特种设备安全与节能技术委员会审议。
2018年1月26日,由国家质检总局批准颁布。
本次修订工作的基本原则与《中华人民共和国特种设备安全法》《特种设备目录》《压力管道安全技术监察规程——工业管道》(TSG D0001)一致。
根据实际使用情况以及行业发展,调整、完善不适用的内容,明确定期检验的性质、定位及检验周期的含义,统一检验结论及检验报告内容;在保证基本安全要求的基础上,建立基于损伤模式制定针对性检验方案的思想,突出检验项目的针对性、有效性和科学性;为新检验、检测技术和评定方法的应用给出渠道;吸纳基于风险的检验等成熟的科技成果,厘清与常规检验方法的关系;落实企业安全主体责任,为企业安全与发展服务。
参加本规则修订工作的主要单位和人员如下: 中国特种设备检测研究院 谢国山 修长征 李光海孟 涛 史 进 国家质检总局特种设备局 秦先勇 合肥通用机械研究院 王 冰 胡明东北京市质量技术监督局 由 涛 上海市质量技术监督局 王善江 南京市质量技术监督局梁 华 上海市特种设备监督检验技术研究院 罗晓明 吉林市特种设备检验中心 胡宝林 中科(广东)炼化有限公司王 光 中国石油天然气股份有限公司独山子石化分公司杨瑞平中国石油化工股份有限公司天津分公司装备研究院 李春树国家质量监督检验检疫总局 h t t p ://w w w .a q s i q .g o v .c n /目 录1 总则 .................................................................................................................................. (1) 2 定期检验 .......................................................................................................................... (4) 3 安全状况等级评定 ........................................................................................................ (11) 4 定期检验记录、报告及结论 ........................................................................................ (16) 5 附则 .. (17)附件A 工业管道年度检查要求 (18)附录a 工业管道年度检查报告 ............................................................................... (23) 附件B 工业管道定期检验报告 ...................................................................................... (26) 附件C 特种设备定期检验意见通知书 .. (30)国家质量监督检验检疫总局 h t t p ://w w w .a q s i q .g o v .c n /— 1 —压力管道定期检验规则——工业管道1 总 则1.1 目的为规范在用工业管道定期检验工作,根据《中华人民共和国特种设备安全法》 《特种设备目录》以及相关安全技术规范规定,制定本规则。
工业管道定期检验规程

在用工业管道定期检验规程第一章总则第 1 条为了加强压力管道安全监察、规范在用工业管道检验工作,确保在用工业管道的安全运行,保障公民生命和财产的安全,根据《压力管道安全管理与监察规定》的有关规定,制定本规程。
第 2 条本规程是在用工业管道检验、安全状况等级(划分方法见附件一)评定和缺陷处理的基本要求,有关单位制订的实施细则,应满足本规程的要求。
第 3 条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:一)公称直径小于25mm 的管道;二)非金属管道;(三)最高工作压力大于42 MPa或小于的管道。
第 4 条本规程适用范围内的在用工业管道的级别划分如下:、符合下列条件之一的工业管道为GC1 级:一)输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质的管道;二)输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力》的管道;(三)输送可燃流体介质、有毒流体介质,设计压力》,并且设计温度》400C的管道;(四)输送流体介质并且设计压力》的管道。
、符合下列条件之一的工业管道为GC2级:一)输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力V的管道;输送可燃流体介质、有毒流体介质,设计压力V,并且设计温度》管道;输送非可燃流体介质、无毒流体介质,设计压力V,并且设计温度》400r 的管道;四)输送流体介质,设计压力V,并且设计温度V 400r的管道。
三、符合下列条件之一的GC2级工业管道划分为GC3级:(一)输送可燃流体介质、有毒流体介质,设计压力V,并且设计温度V 400r 的管道;(二)输送非可燃流体介质、无毒流体介质,设计压力V并且设计温度V 400r 的管道。
压力管道定检规则培训-TSG D7005-2018

1. 总则
1.6 定期检验周期 1.6.4 未按期进行检验的
特殊情况未按期进行定期检验的,由使 用单位出具书面申报说明情况,并由使用单 位安全管理负责人批准,征得上次定期检验 的检验单位同意(首次检验的延期除外?), 可以延期检验。
未按期检验的管道,使用单位应采取有 效的监控与应急管理措施。
1. 总则
1. 总则
1.6 定期检验周期 1.6.1 一般规定
首检,投用三年内,首检以后: (1)安全状况为1、2级的,GC1、GC2不超 过6年,GC3不超过9年; (2)安全状况为3级的,一般不超3年,且 要有“有效的监控措施”; (3)安全状况为4级的,缺陷不处理不得使 用。
1. 总则
1.6 定期检验周期 1.6.2 基于风险的检验(RBI)周期
时,可以在运行状态下检验。
2.2 检验方案制定 检验机构制定检验方案。 特殊情况应征得使用单位同意。
2. 定期检验
2.3 检验前的准备 2.3.1 资料准备及审查 (1)设计资料;(2)安装资料;(3)改造或 者重大修理;(4)使用管理资料;(5)检验、 检查资料。 2.3.2 检验现场准备工作 (1)拆除;(2)脚手架;(3)打磨;(4)隔 离与清洗置换;(5)有害物监测,环境安全; (6)复温;(7)切断电源,安全照明;(8) 射线检测安全。
2. 定期检验
2.3.3 设备仪器校验、鉴定 2.3.4 检验工作安全要求
遵守使用单位动火、登高、用电、安全监护等 要求。 2.4 检验实施 2.4.1 定期检验项目
以宏观检验、壁厚测定和安全附件的检验为主。 必要时增加:表面缺陷检测、埋藏缺陷检测、 材质分析、耐压强度校核、应力分析、耐压试验 和泄漏试验。
1.7 使用单位的义务 (1)制定检验计划,提前一月申报; (2)做好检验配合及安全监护,对提供资料的 真实性负责; (3)对发现的缺陷和问题,及时整改,并及时 将处理情况反馈检测单位。 1.8 检验机构及检验人员的职责(略) 1.9 新技术应用:应经过国家质量监督检验检
我国现阶段压力管道的维护与检验

我国现阶段压力管道的维护与检验摘要:按有关规定,我国压力管道分为工业管道、公用管道和长输管道。
本文主要介绍了本专题调研组所了解到的我国压力管道相关运行维护管理与检验现状,重点介绍了新颁布的《在用工业管道定期检验规程》,并提出应加强压力管道检验技术及其应用的研究,特别是埋地管道的检验技术研究。
同时,在进行埋地管道检验时,应加强对检验结果的安全性评定。
最后,还提出了我国压力管道宜采用的运行维护管理模式与检验措施等。
关键词:压力管道运行维护定期检验检验技术研究法规1、前言随着我国国民经济的发展以及能源结构的转变,压力管道的分布越来越广泛,仅长输油气管道就有近30,000公里,而在建的长输油气管道近7,000公里,公用管道与工业管道没有确切的统计数据,据估计可能也有上千万公里。
作为五种物流运输方式之一的压力管道,其安全运行与生产生活关系极为密切,保证压力管道的安全运行意义十分重大。
因而有必要加强压力管道的运行与维护管理,作好立法与有标准制订工作,做到有法可依,有标准可执行,确保压力管道的安全运行。
2、我国压力管道的运行维护规定与检验规定现状正确地进行压力管道的运行维护与检验,对于确保压力管道的安全运行,至关重要。
但目前,对于压力管道的运行维护与检验问题,法规与标准并不完善,这与以前我国压力管道条块分割的管理体系有关。
而压力容器与锅炉的安全管理已建立有一整套安全保证体系,质量技术监督部门与各主管部门都有相应的管理规范,近年来的安全事故已大为减少。
因此,借鉴压力容器与锅炉的管理规范,是压力管道管理应采取的措施。
有签于此,为了普查全国压力管道的安全性能状况与数量,国家质检总局锅炉压力容器安全监察局颁布了《关于开展在用工业管道普查整治试点工作的通知》(质检锅函[2002]84号)。
2.1工业管道(GC类)对工业管道而言,由于管理体制各自为政,以前分属原化工部、中国石油、中国石化、电力系统、冶金系统等。
在运行维护管理与检验方面,原化工部在1995年,在总结以往对压力管道安全管理经验教训的基础之上,颁布了《化工企业压力管道管理规定》[化生发(1995)968号]和《化工企业压力管道检验规程》,对压力管道按承受压力、温度和管内介质特性进行分类管理。
在用工业管道定期检验规程(试行) 国质检锅[2003]108号
![在用工业管道定期检验规程(试行) 国质检锅[2003]108号](https://img.taocdn.com/s3/m/f9e04341a8956bec0975e318.png)
第十七条 在线检验的现场检验工作结束后,检验人员应根据检验情况,按照附件二《在 用工业管道在线检验报告书》的规定,认真、准确填写在线检验报告。检验结论分为:可以 使用、监控使用、停止使用。在线检验报告由使用单位存挡,以便备查。
第十八条 在线检验发现管道存在异常情况和问题时,使用单位应认真分析原因,及时 采取整改措施。重大安全隐患应报省级质量技术监督部门安全监察机构或经授权的地(市) 级质量技术监督部门安全监察机构备案。
第三条 本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附 属设施,但不包括下列管道:
(一)公称直径≤25mm 的管道; (二)非金属管道; (三)最高工作压力>42MPa 或<0.1MPa 的管道。 第四条 本规程适用范围内的在用工业管道的级别划分如下: (一)符合下列条件之一的工业管道为 GCl 级: 1.输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度 危害介质的管道; 2.输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJl6 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力≥4.0MPa 的管道; 3.输送可燃流体介质、有毒流体介质,设计压力≥4.0MPa,并且设计温度≥400℃的管 道; 4.输送流体介质并且设计压力≥lO.OMPa 的管道。 (二)符合下列条件之一的工业管道为 GC2 级: 1.输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力<4.0MPa 的管道; 2.输送可燃流体介质、有毒流体介质,设计压力<4.0MPa,并且设计温度≥400℃的管 道; 3.输送非可燃流体介质、无毒流体介质,设计压力<10.OMPa,并且设计温度≥400℃ 的管道; 4. 输送流体介质,设计压力<lO.OMPa,并且设计温度<400℃的管道。 (三)符合下列条件之一的 GC2 级工业管道划分为 GC3 级: 1.输送可燃流体介质、有毒流体介质,设计压力<1.OMPa,并且设计温度<400℃的管 道;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在用工业管道定期检验规程(试行)第一章总则第一条为了加强压力管道安全监察,规范在用工业管道检验工作,确保在用工业管道的安全运行,保障公民生命和财产的安全,根据《压力管道安全管理与监察规定》的有关规定,制定本规程。
第二条本规程是在用工业管道检验、安全状况等级(划分方法见附件一)评定和缺陷处理的基本要求,有关单位制定的实施细则,应满足本规程的要求。
第三条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:(一)公称直径≤25mm的管道;(二)非金属管道;(三)最高工作压力>42MPa或<0.1MPa的管道。
第四条本规程适用范围内的在用工业管道的级别划分如下:(一)符合下列条件之一的工业管道为GCl级:1.输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道;2.输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJl6中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力≥4.0MPa的管道;3.输送可燃流体介质、有毒流体介质,设计压力≥4.0MPa,并且设计温度≥400℃的管道;4.输送流体介质并且设计压力≥lO.OMPa的管道。
(二)符合下列条件之一的工业管道为GC2级:1.输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体,并且设计压力<4.0MPa的管道;2.输送可燃流体介质、有毒流体介质,设计压力<4.0MPa,并且设计温度≥400℃的管道;3.输送非可燃流体介质、无毒流体介质,设计压力<10.OMPa,并且设计温度≥400℃的管道;4. 输送流体介质,设计压力<lO.OMPa,并且设计温度<400℃的管道。
(三)符合下列条件之一的GC2级工业管道划分为GC3级:1.输送可燃流体介质、有毒流体介质,设计压力<1.OMPa,并且设计温度<400℃的管道;2.输送非可燃流体介质、无毒流体介质,设计压力<4.0MPa并且设计温度<400℃的管道。
其中穿跨越铁路干线、重要桥梁、住宅及工厂重要设施的输送火灾危险性为甲、乙类介质或毒性程度为中度危害以上介质的GC2、GC3级工业管道,其穿跨越部分按GCl级管道的检验要求进行检验。
第五条在用工业管道定期检验分为在线检验和全面检验。
第六条从事在用工业管道检验的单位和检验人员,应履行以下义务:(一)应在认可的资格范围内从事压力管道的检验工作。
(二)接受质量技术监督部门的监督检查和业务指导。
(三)保证检验质量,并对检验的结果负责。
第二章在线检验第一节一般规定第七条在线检验是在运行条件下对在用工业管道进行的检验,在线检验每年至少一次。
第八条在线检验工作由使用单位进行,使用单位也可将在线检验工作委托给具有压力管道检验资格的单位。
使用单位应制定在线检验管理制度,从事在线检验工作的检验人员须经专业培训,并报省级或其授权的地(市)级质量技术监督部门备案。
使用单位根据具体情况制定检验计划和方案,安排检验工作。
第九条在线检验一般以宏观检查和安全保护装置检验为主,必要时进行测厚检查和电阻值测量。
管道的下述部位一般为重点检查部位:(一)压缩机、泵的出口部位;(二)补偿器、三通、弯头(弯管)、大小头、支管连接及介质流动的死角等部位;(三)支吊架损坏部位附近的管道组成件以及焊接接头;(四)曾经出现过影响管道安全运行的问题的部位;(五)处于生产流程要害部位的管段以及与重要装置或设备相连接的管段;(六)工作条件苛刻及承受交变载荷的管段。
第十条本章所规定的在线检验项目是在线检验的一般要求,检验人员可根据实际情况确定实际检验项目和内容,并进行检验工作。
第二节检验项目及要求第十一条在线检验的一般程序见图1。
第十二条在线检验开始前,使用单位应准备好与检验有关的管道平面布置图、管道工艺流程图、单线图、历次在线检验及全面检验报告、运行参数等技术资料,检验人员应在了解这些资料的基础上对管道运行记录、开停车记录、管道隐患监护措施实施情况记录、管道改造施工记录、检修报告、管道故障处理记录等进行检查,并根据实际情况制定检验方案。
│││┌------------------------------------------------------------------------------┐┌—┈---┬----—-┬---┈-┬┈—----┬——--┈┬┈--┈┬------┬┈-—-┐┌—----—┼——----┐└—┈---┼--——-┼---┈-┼┈—----┼——-┈┼————┼————┼┈-—└—----—┼——----┘-┘│││││ │││└——---—┴———┴————┴-———┴—---——┴——-—┴———————————-—┘││图1 在线检验的一般程序第十三条宏观检查的主要检查项目和内容如下:(一)泄露检查主要检查管子及其他组成件泄漏情况。
(二)绝热层、防腐层检查主要检查管道绝热层有无破损、脱落、跑冷等情况;防腐层是否完好。
(三)振动检查主要检查管道有无异常振动情况。
(四)位置与变形检查1、管道位置是否符合安全技术规范和现行国家标准的要求;2.管道与管道、管道与相邻设备之间有无相互碰撞及摩擦情况;3.管道是否存在挠曲、下沉以及异常变形等。
(五)支吊架检查1.支吊架是否脱落、变形、腐蚀损坏或焊接接头开裂;2.支架与管道接触处有无积水现象;3.恒力弹簧支吊架转体位移指示是否越限;4.变力弹簧支吊架是否异常变形、偏斜或失载;5.刚性支吊架状态是否异常;6.吊杆及连接配件是否损坏或异常;7.转导向支架间隙是否合适,有无卡涩现象;8.阻尼器、减振器位移是否异常,液压阻尼器液位是否正常;9.承载结构与支撑辅助钢结构是否明显变形,主要受力焊接接头是否有宏观裂纹。
(六)阀门检查1.阀门表面是否存在腐蚀现象;2.阀体表面是否有裂纹、严重缩孔等缺陷;3.阀门连接螺栓是否松动;4.阀门操作是否灵活。
(七)法兰检查1.法兰是否偏口,紧固件是否齐全并符合要求,有无松动和腐蚀现象;2. 法兰面是否发生异常翘曲、变形。
(八)膨胀节检查1.波纹管膨胀节表面有无划痕、凹痕、腐蚀穿孔、开裂等现象;2.波纹管波间距是否正常、有无失稳现象;3.铰链型膨胀节的铰链、销轴有无变形、脱落等损坏现象;4.拉杆式膨胀节的拉杆、螺栓、连接支座有无异常现象。
(九)阴极保护装置检查对有阴极保护装置的管道应检查其保护装置是否完好。
(十)蠕胀测点检查对有蠕胀测点的管道应检查其蠕胀测点是否完好。
(十一)管道标识检查检查管道标识是否符合现行国家标准的规定。
(十二)检验员认为有必要的其他检查。
第十四条对需重点管理的管道或有明显腐蚀和冲刷减薄的弯头、三通、管径突变部位及相邻直管部位应采取定点测厚或抽查的方式进行壁厚测定。
第十五条对输送易燃、易爆介质的管道采取抽查的方式进行防静电接地电阻和法兰间的接触电阻值的测定。
管道对地电阻不得大于100Ω,法兰间的接触电阻值应小于0.03Ω。
第十六条安全保护装置检验按本规程第五章的相关要求进行。
第三节检验报告及问题处理第十七条在线检验的现场检验工作结束后,检验人员应根据检验情况,按照附件二《在用工业管道在线检验报告书》的规定,认真、准确填写在线检验报告。
检验结论分为:可以使用、监控使用、停止使用。
在线检验报告由使用单位存挡,以便备查。
第十八条在线检验发现管道存在异常情况和问题时,使用单位应认真分析原因,及时采取整改措施。
重大安全隐患应报省级质量技术监督部门安全监察机构或经授权的地(市)级质量技术监督部门安全监察机构备案。
第三章全面检验第一节一般规定第十九条全面检验是按一定的检验周期在在用工业管道停车期间进行的较为全面的检验。
安全状况等级为1级和2级的在用工业管道,其检验周期一般不超过6年;安全状况等级为3级的在用工业管道,其检验周期一般不超过3年。
管道检验周期可根据下述情况适当延长或缩短。
(一)经使用经验和检验证明可以超出上述规定期限安全运行的管道,使用单位向省级或其委托的地(市)级质量技术监督部门安全监察机构提出申请,经受理申请的安全监察机构委托的检验单位确认,检验周期可适当延长,但最长不得超过9年。
(二)属于下列情况之一的管道,应适当缩短检验周期:1.新投用的管道(首次检验周期);2.发现应力腐蚀或严重局部腐蚀的管道;3.承受交变载荷,,可能导致疲劳失效的管道;4.材料产生劣化的管道;5.在线检验中发现存在严重问题的管道;6.检验人员和使用单位认为应该缩短检验周期的管道。
第二十条在用工业管道全面检验工作由已经获得质量技术监督部门资格认可的检验单位进行(取得在用压力管道自检资格的使用单位可以检验本单位自有的在用压力管道,下同)。
从事全面检验工作的检验人员应按《锅炉压力容器压力管道及特种设备检验人员资格考核规则》的要求经考核合格,取得相应的检验人员资格证书(具备全面检验人员资格即具备在线检验人员资格)。
检验单位和检验人员应做好检验的安全防护工作,严格遵守使用单位的安全生产制度。
第二十一条 使用单位负责制定在用工业管道全面检验计划,安排全面检验工作,按时向负责对其发放压力管道使用登记证的安全监察机构或其委托的检验单位申报全面检验计划和向检验单位申报全面检验。
使用单位应进行全面检验的现场准备工作,确保所提供检验的管道处于适宜的待检验状态;提供安全的检验环境,负责检验所必需的辅助工作(如拆除保温、搭脚手架、打磨除锈、配起重设置、提供检验用电、水、气等),并协助检验单位进行全面检验工作。
第二十二条 本章所规定的全面检验项目是全面检验的一般要求,检验人员可根据实际情况确定实际检验项目和内容,进行检验工作。
第二节 检验项目及要求第二十三条 全面检验的一般程序见图2。
││ │┌----------┴----------------------------------┐ ┌—┈-------┬-------—-┬------┈-┼┈—------┬——----┈┬┈------┈┐ ┌┈--┴-—-┐└—┈-------┴--—--—-┴-------┈-┼┈—------┴——-----┈┴——--——┘ └┈---┬-—-┘└-——-—--┬-------------————————-———-—┘││图2 全面检查的一般程序第二十四条检验单位和检验人员在检验前应做好资料审查和制定检验方案等检验准备工作,并达到以下要求:(一)对以下资料和资格证明进行审查:1、压力管道设计单位资格、设计图纸、安装施工图及有关计算书等;2、压力管道安装单位资格、竣工验收资料(含安装竣工资料、材料检验)等;3、管道组成件、管道支承件的质量证明文件;4、在线检验要求检查的各种记录;5、该检验周期内的历次在线检验报告;6、检验人员认为检验所需要的其他资料。
