世界各大模具钢材厂商

世界各大模具钢材厂商

发布：2008-6-5 17:09:56 来自：模具网浏览：403 次第十一届中国国际模具技术和设备展览会于今年5.8.～5.12.在上海举办。这次展会的参展商来自世界16个国家和地区，参展单位近1200家。这次展会继续保持着模具专业展世界第二和亚洲第一的地位。吸引了约11.8万多来自30个国家和地区的观众。

现代工业，模具领先。模具工业水平的高低已成为衡量国家制造业水平的重要标志之一。近年来，随着汽车和IT工业的发展，我国模具工业得到快速的发展，2005年模具销售额达610亿元，模具出口达7.38亿美元，同比增长达25％和51％。因此，展览会的举办是对我国模具工业技术发展的大检阅，也是国际和国内模具制造新技术发展和交流的大舞台。

作为模具工业重要物质基础的模具材料在本届展览会上也充分展示了其重要性。展会共设有30家模具材料的展台，分别来自美国、德国、法国、日本、瑞典、韩国和我国。同时，在展会期间举办的技术交流会共有27场，其中模具材料的讲座就有6场。可见，世界制造模具钢的许多厂商都十分看中中国的市场。除了大家已熟悉的ASSAB、大同和日立等企业外，法国的Arcelor Group，Aubert & Dural，德国的KIND & Co，Edelstahl 和韩国的昌原（Chang Won Specialty Steel）都在采取果断措施进入中国。本文将对本届展览会上参展的生产模具材料工厂的现状和进展情况加以阐述。

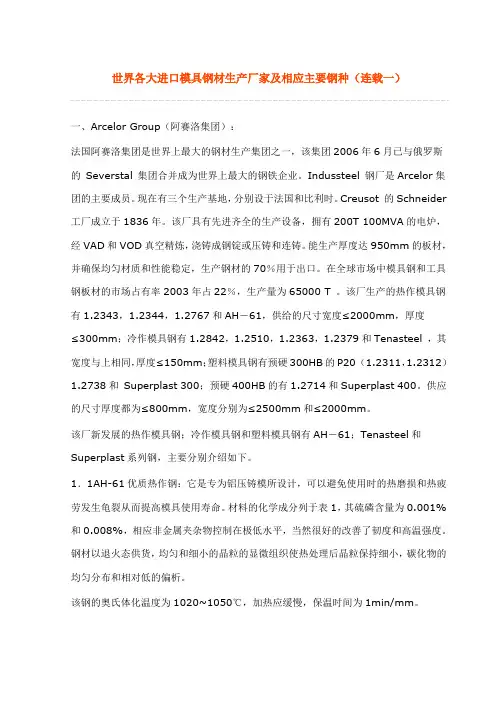

1、Arcelor Group（阿赛洛集团）：

法国阿赛洛集团是世界上最大的钢材生产集团之一，该集团2006年6月已与俄罗斯的 Severstal 集团合并成为世界上最大的钢铁企业。Indussteel 钢厂是Arcelor集团的主要成员。现在有三个生产基地，分别设于法国和比利时。Creusot 的Schneider 工厂成立于1836年。该厂具有先进齐全的生产设备，拥有200T 100MVA的电炉，经VAD和VOD真空精炼，浇铸成钢锭或压铸和连铸。能生产厚度达950mm的板材，并确保均匀材质和性能稳定，生产钢材的70％用于出口。在全球市场中模具钢和工具钢板材的市场占有率2003年占22％，生产量为65000 T 。该厂生产的热作模具钢有1.2343，1.2344，1.2767和AH－61，供给的尺寸宽度≤2000mm，厚度≤300mm；冷作模具钢有 1.2842，1.2510，1.2363，1.2379和Tenasteel ，其宽度与上相同，厚度≤150mm；塑料模具钢有预硬300HB 的P20 （1.2311，1.2312）1.2738和 Superplast 300；预硬400HB的有1.2714和Superplast 400。供应的尺寸厚度都为≤800mm，宽度分别为≤2500mm和

≤2000mm。

该厂新发展的热作模具钢；冷作模具钢和塑料模具钢有AH－61；Tenasteel和Superplast系列钢，主要分别介绍如下。

1．1AH-61优质热作钢：它是专为铝压铸模所设计，可以避免使用时的热磨损和热疲劳发生龟裂从而提高模具使用寿命。材料的化学成分列于表1，其硫磷含

量为0.001%和0.008%，相应非金属夹杂物控制在极低水平，当然很好的改善了韧度和高温强度。钢材以退火态供货，均匀和细小的晶粒的显微组织使热处理后晶粒保持细小，碳化物的均匀分布和相对低的偏析。

该钢的奥氏体化温度为1020~1050℃，加热应缓慢，保温时间为1min/mm。

淬火时要有足够的冷速，防止铁素体F和贝氏体B的生成，对薄小工件实行高压气淬，对大厚工件需采用油淬达到要求的硬度，并同时避免变形和开裂，注意在50~70℃区间应停止冷却。

淬火后的回火分两次进行：第一次回火在500~550℃范围，应在淬火后立即进行，到温后保持2小时；第二次根据需要硬度选定，维持2小时。

表1 AH－61和Tenasteel钢的化学成分

钢号 C Si Mn Cr Mo V S P 其它

AH－61 0.40％ 1.00％ 0.35％ 5.00％ 1.30％ 0.90％ 0.001％ 0.008％Tenasteel 1.00％ 0.35％ 7.50％ 2.60％ 0.30％ Ti

1.2 Tenasteel冷作模具钢：是一种新型更通用的工具钢，具有高的强度、韧度和耐磨性，并具较好的机加工和抗热氧化性。采用电炉和真空精炼技术。化学成分见表1，相应降低了C和Cr含量，另外加入Ti和Nb使碳化物细小均匀，加入MO以得保持耐磨性能。钢材具有相当低的杂质含量，洁净度有所提高。

钢材的退火硬度≤255HB，在1050℃奥氏体下冷却后经二次回火后得到的性能列于表2，相应的韧度指标接近于X160CrMoV12(相当于 Cr12MoV)的两倍，刀具使用寿命可增加25%以上。淬火冷却最好是真空气淬，或在250~350℃的盐浴炉中进行，形状简单的工件才采用油淬。淬火后立即缓慢冷至－80℃，待完全均匀后缓慢加热至室温，可使残余奥氏体的量减少，硬度坛加，这种冷处理可适用于简单形状工件。

表2 Tenasteel的性能改善

退火硬度加热温度两次回火温度热处理后硬度韧度

TENASTEEL X160CrMoV12

≤255HB 1050℃ 525℃ 60/62HRC 20J/cm2 12 J/cm2

550℃ 59/61HRC 30 J/cm2 15 J/cm2

575℃ 58/60HRC 35 J/cm2 19 J/cm2

1.3 Superplast 400：它是一种高硬度（出厂硬度为380HB）预硬塑料模具材料，特别适用于承受高挤压力和冲击力的模具，钢材具有好的加工性能和优异的焊接性能。板材在20mm至600mm厚范围内，硬度确保于360~400HB内，钢材的屈服

强度，抗拉强度为1150和1250MPa，延伸率＞10%，钢材的杂质含量非常低，尤其是氧，保证了高的洁净度，适合于镜面抛光。适合于制作热塑性塑料的注塑和挤压模具等。

2、Aubert & Dural（奥伯杜瓦公司）

它是世界上生产合金、锰、镍合金领导企业的Eramet（埃赫曼）冶金矿业集团的成员之一。公司能够设计、制造、加工和销售特殊钢、铝合金和钛合金等，同时与集团内的爱和高速钢公司（Erasteel）一起共同开发和生产范围广的钢种。公司拥有40~70吨电弧炉，中间包精炼炉，真空脱氧设备，真空感应熔炼炉（VIM）12吨，25吨电渣重熔精炼炉（ESR），3吨真空重熔精炼炉（VAR）等熔炼设备；锻造设备主要有1200~4500吨的连续锻造机械和 4500~6500吨模锻机；HIP设备（φ1200mm）；热处理设备有长200 mm至21米的淬火回火炉，能处理数kg至20吨的产品部件。

Aubert & Dural公司生产的热作模具钢，塑料模具钢，冷作模具钢和玻璃模具钢有 ADC3，SMV3，SMV4，DH13，MEK4，DH13，SMV3，X13T6，XDBD，X15TN，APXV 和 SRV2，SANCY2，APXV，X25V，这些钢种中的ADC3和MEK4介绍如下：

2.1 ADC3：是该公司的专利钢种，也可表示成X36CrMo V5-1，出厂硬度为235HB,常用的硬度为（43~50）HRC，具有高的抗热龟裂和高韧度、高耐磨性。材料锻造温度为1000/1150℃。退火温度为830℃,保持后缓冷。淬火处理工艺如下：首先预热700℃，然后升温至990℃，在2~6 bar N2下快速冷却，或急速冷至280℃盐浴炉中然后空冷至室温，（两种冷却方法按工件尺寸确定）。回火操作在550℃先施行第一次回火，然后按工件要求在550~650℃间选定,进行第二次回火，适用于高要求的大型Al合金，Mg合金的压铸模具和Al合金挤压模具。模具适合进行渗氮处理使表面达1000 HV的硬度。同时模具可以进行预热下的焊接和现场的焊接。

2.2 MEK4：相当于德国钢号1.8523,或表示成40CrMoV13-9，公开的成分为：C 0.40%，Cr

3.00%，Mo 1.00%和V 0.20%。钢材的相变点为：Ac1 795℃，Ac3 835℃，它通常在预硬条件下供货，硬度为400HB（Rm为1400N/mm2），具有良好的加工性能，它具有好的韧度、耐磨性和尺寸稳定性。可用于制造塑料模具，光蚀刻花性好，模具可进行渗氮处理，表面达800HV的硬度。

对于以退火态的供货材料进行淬火处理工艺为:预热700℃，奥氏体化温度920℃，冷却条件为：空冷或气体加压淬火，根据零件形状可采用油冷。可适合于制作轻合金压铸模具和大型锤锻模具等。

该公司正在研究压铸用最佳热作模具钢SDC，目前未见相关资料。

3、KIND & Co公司

KIND & Co公司的Edelstahl werk（特殊钢工厂）成立于1888年，积累了百余
