联想服务器远程管理用户指南
ThinkServer RD 远程管理用户手册 V
ThinkServerManagement Module User Guide远程管理用户手册V1.1目录第一章简介 (4)1.1 术语 (4)1.2 安全信息 (4)第二章联想远程管理模块概述 (5)2.1联想远程管理模块特性 (5)第三章配置联想远程管理模块 (6)第四章联想远程管理模块操作快速入门 (7)4.1开始之前 (7)4.2登录 (7)4.3导航 (8)4.4注销 (9)第五章远程控制台（KVM）操作 (10)5.1启动重定向控制台 (10)5.2主窗口 (10)5.3远程控制台菜单栏 (10)5.3.1远程控制台视图菜单 (10)5.3.2远程控制台宏菜单 (10)5.3.3远程控制台工具菜单 (11)5.3.4远程控制台电源菜单 (11)第六章联想远程管理模块Web控制台选项 (12)6.1属性 (12)6.2配置 (12)6.2.1网络 (12)6.2.2网络安全 (12)6.2.3安全 (12)6.2.4用户 (13)6.2.5服务 (13)6.2.6 IPMI (13)6.3会话 (14)6.4 LDAP (14)6.5更新 (14)6.6实用程序 (14)6.7服务器信息 (14)6.7.1电源 (15)6.7.2热量 (15)6.8系统事件日志 (15)6.9事件管理 (15)6.9.1平台事件 (15)6.9.2陷阱设置 (16)6.9.3电子邮件设置 (16)6.10 LAN串行 (16)6.11远程控制 (16)6.11.1远程管理 (16)6.11.2配置 (17)第七章语言 (18)附录A-常见问题 (19)第一章简介感谢你购买并使用联想远程管理模块，以下简称远程管理模块。
本用户指南讲述了如何使用远程管理模块，并简要概述了模块特性以及如何设置和操作。
本用户指南专供那些负责安装、故障排除、升级以及维修远程管理模块的系统技术人员使用。
作为系统管理员，您在熟读本指南后即可利用远程管理模块从任意位置远程访问，以便对紧急的关键事件做出即时响应。
Lenovo ThinkServer RQ750 产品指南说明书
Lenovo ThinkServer RQ750Lenovo Press产品指南ThinkServer RQ750是一款四路2U机架式服务器，它采用Intel Xeon E5-4600 v3处理器，最高支持1TB的DDR4内存。
RQ750可提高业务应用程序的性能并加快IO，高效的设计有助于降低功耗和成本；可扩展的设计可根据您的业务需求进行扩展，同时降低成本；远程管理功能可提高可靠性并延长无故障运行时间。
建议用途：适用于政府和中型企业IT核心应用程序，包括大中型数据库服务器、虚拟化、财务管理以及ERP和CRM等关键任务系统。
图1：Lenovo ThinkServer RQ750相关信息ThinkServer RQ750采用Intel Xeon E5-4600系列处理器，可按成本高效的方式为您提供四路性能。
Click here to check for updates除了多达八个SAS或SATA驱动器以外，ThinkServer RQ750最多还可支持四个高性能PCIe NVMe固态硬盘。
NVMe驱动器可提供最佳存储性能，因为它们直接连接到处理器的PCIe总线，并采用最新的固态硬盘技术。
主要特性ThinkServer RQ750采用节省空间的2U设计，可提供四路性能。
该服务器采用节能设计、强大的高性能处理器、大容量高性能DDR4内存，灵活的存储和网络配置非常适合关键任务应用程序和虚拟化部署使用。
可扩展性和性能RQ750提供了各种特性，可提高性能、增强可扩展性并降低成本：•通过多达18个内核的Intel Xeon processor E5-4600 v3系列处理器、最高45 MB的三级缓存以及最高9.6 GT/秒的QPI互连链路提供优良的系统性能，进而提高生产效率。
▪最多支持四个处理器、72个内核和144个线程，可最大限度地提高多线程应用的并行执行性能。
▪采用高能效英特尔睿频加速技术2.0（Intel Turbo Boost Technology 2.0）提供智能、适应性的系统性能，可允许CPU内核在峰值负载期间以最高速度运行，暂时超出处理器热设计功率（TDP）。
联想服务器远程管理用户指南
ThinkServerManagement Module User Guide目录第一章简介 (3)1.1 术语 (3)1.2 安全信息 (3)第二章联想远程管理模块概述 (4)2.1联想远程管理模块特性 (4)第三章配置联想远程管理模块 (5)第四章联想远程管理模块操作快速入门 (6)4.1开始之前 (6)4.2登录 (6)4.3导航 (7)4.4注销 (8)第五章远程控制台（KVM）操作 (9)5.1启动重定向控制台 (9)5.2主窗口 (9)5.3远程控制台菜单栏 (9)5.3.1远程控制台视图菜单 (9)5.3.2远程控制台宏菜单 (9)5.3.3远程控制台工具菜单 (10)5.3.4远程控制台电源菜单 (10)第六章联想远程管理模块Web控制台选项 (11)6.1属性 (11)6.2配置 (11)6.2.1网络 (11)6.2.2网络安全 (11)6.2.3安全 (11)6.2.4用户 (12)6.2.5服务 (12)6.2.6 IPMI (12)6.3会话 (13)6.4 LDAP (13)6.5更新 (13)6.6实用程序 (13)6.7服务器信息 (13)6.7.1电源 (14)6.7.2热量 (14)6.8系统事件日志 (14)6.9事件管理 (14)6.9.1平台事件 (14)6.9.2陷阱设置 (15)6.9.3电子邮件设置 (15)6.10 LAN串行 (15)6.11远程控制 (15)6.11.1远程管理 (15)6.11.2配置 (16)第七章语言 (17)附录A-常见问题 (18)2第一章简介感谢你购买并使用联想进程管理模块，以下简称进程管理模块。
本用户指南讱述了如何使用进程管理模块，并简要概述了模块特性以及如何设置和操作。
本用户指南专供那些负责安装、故障排除、升级以及维修进程管理模块的系统技术人员使用。
作为系统管理员，您在熟读本指南后即可利用进程管理模块从任意位置进程访问，以便对紧急的关键事件做出即时响应。
联想远程管理平台
联想远程管理平台行业背景随着社会进入信息化时代，计算机应用已逐步普及并深入到各行各业，然而计算机在为用户带来便利的同时，也引入了大量安全、管理和维护问题。
根据客户普遍遇到的难题，联想提供了新的解决方案。
联想集团和通软公司通力打造的新一代可管理PC，突破了原有PC 机单纯硬件组合的观念，融入了安全、管理、维护三位一体的终端管理解决方案。
在提供美观、实用的PC机的同时，又保障了用户业务系统的稳定运行、员工的高效工作，并使网管人员从低效繁杂的手工维护工作中解脱出来，可谓扬长避短、一箭双雕。
网管面对的常见问题1)如何有效的管理计算机资产，避免流失？2)如何及时更新操作系统安全补丁及升级业务系统？3)如何规范或审计员工的计算机使用行为，提高工作效率？4)如何保证网内计算机都安装了杀毒软件并能够实现无死角杀毒？5)如何进行高效的远程维护？6)如何优化网络带宽资源，保障业务系统平稳运行？联想远程管理平台终端管理方案1)资产信息管理•突破关机屏障获得资产信息：即使关机状态下，也可获得计算机的硬件信息；•资产管理：软/硬件资产信息自动汇总、支持多条件查询和硬件变更报警，提供丰富的资产管理功能。
•开机箱监控：针对联想特定机型，本系统提供开机箱监控功能，当发现私自开启计算机的机箱时，可发出报警，彻底防止资产流失。
2)操作系统补丁管理及软件分发管理•操作系统补丁管理：操作系统安全补丁自动升级，下载、查漏、修复一步完成，不需要任何人工干预。
特别是不可连接互联网的内网计算机，补丁更新往往不及时，而内网却运转着重要的业务系统，病毒发作将会影响巨大，联想远程管理平台可有效提高操作系统可靠性，做到安全补丁无一遗漏；•软件分发：远程对计算机分发、安装/升级各类软件或业务系统，特别是可以批量下发，使得大范围的系统安装或升级变成了一次性的简单鼠标操作。
3)规范/审计计算机使用行为•应用程序管理：提供应用程序的“黑名单”和“白名单”，可设定计算机只允许做什么，或禁止做什么，方便地把通用PC塑造成工作专用机；•USB端口管理：可根据USB设备的属性来屏蔽USB设备，授权/安全/保密U盘机制既可满足客户对U盘的使用需求又可保证数据安全；•互联网访问管理：能够记录、监测客户机的上网情况，并可提供详细的报表，可设置互联网访问管理策略，例如“只允许”访问的网站，或不允许访问的网站；•其他功能：提供监控网络流量、控制非法外联、控制非法联入、网络端口管理和IE浏览器管理等功能。
联想IMM端口远程设置

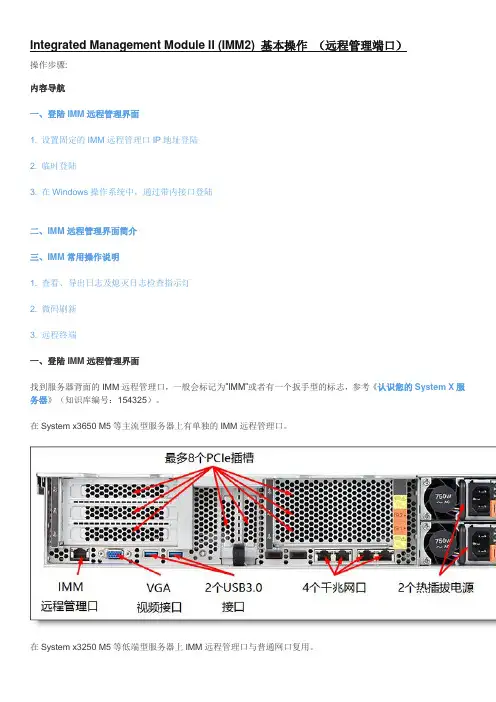

Integrated Management Module II (IMM2) 基本操作（远程管理端口）操作步骤:内容导航一、登陆IMM远程管理界面1. 设置固定的IMM远程管理口IP地址登陆2. 临时登陆3. 在Windows操作系统中，通过带内接口登陆二、IMM远程管理界面简介三、IMM常用操作说明1. 查看、导出日志及熄灭日志检查指示灯2. 微码刷新3. 远程终端一、登陆IMM远程管理界面找到服务器背面的IMM远程管理口，一般会标记为”IMM”或者有一个扳手型的标志，参考《认识您的System X服务器》（知识库编号：154325）。
在System x3650 M5等主流型服务器上有单独的IMM远程管理口。
在System x3250 M5等低端型服务器上IMM远程管理口与普通网口复用。
IMM远程管理的默认登陆用户名及密码为：用户名：USERID密码：PASSW0RD（数字0）1. 设置固定的IMM远程管理口IP地址登陆开机看到Lenovo System x Logo时按F1键进入BIOS界面，进入System Settings。
再进入Integrated Management Module。
进入Network Configuration设置IMM远程管理口的IP地址。
注：如果IMM无法登陆或者发生问题需要恢复，可以选择”Reset IMM to Defaults”恢复IMM默认设置（包括IP地址及用户），或者选择”Reset IMM”重启IMM功能。
在BIOS中恢复或重启IMM可能会出现数分钟操作无响应的情况，风扇也会全速转动。
对于有独立IMM远程管理口的System x机型，X3650M5的第一项”Network Interface Port”为"Dedicated"；对于共享网口的机型，该项为"Shared"，一般不需要做改动。
修改”DHCP Control”为"Static IP"，手动设置IP地址、子网掩码及网关。
联想 家庭服务器 说明书
查看家用计算机的备份状态
“计算机与备份”选项卡可在已 安装家庭服务器连接器软件的计 算机上查看备份状态及设置备 份。
设置用户帐户
“用户帐户”选项卡最多可新增 10 个用户帐户。管理员可以变更 用户可访问的共享文件夹，并针 对每位用户启用远程访问。系统 将自动提供一个共享文件夹给每 位用户，在默认情况下，只有该 用户能访问此共享文件夹。
以太网接口 系统恢复按键
电源接口 USB接口 eSATA接口
系统恢复按键 — 同时按下此键和电源开关键，进入 WinPE 系统，进行系统恢复操作。具体操作，参见系统恢复操作 说明。
打开前挡板，确认需要安 装硬盘的支架。
拨动硬盘架卡扣，打开硬 盘架前盖。
3
4
手握支架前盖，将支架前 端拉出。
然后将支架连同硬盘整体 拉出。
网络连接状态指示灯 — 表示网络的连接状态 1. 蓝色表示网络处于连接状态。 2. 蓝色灯闪烁，表示通过网络传输数据状态。 3. 指示灯灭，表示网络没有连接。
硬盘状态指示灯 — 表示硬盘的工作状态 存储池中的任意一块硬盘进行读写操作时，指示灯闪烁。
系统状态指示灯 — 表明系统的工作状态。 1. 蓝色灯闪烁，表示系统正在启动或系统准备关闭。 2. 蓝色灯长亮，表示系统启动完毕，可正常工作。 3. 红色灯闪烁，表示从内部的 WinPE 系统启动。 4. 红色灯长亮，在启动过程中，出现启动问题，请查看相
家庭服务器
1 家庭服务器的连接方法
不要打开家庭服务器的机箱。如果需要打开机 箱，请联系当地的联想服务机构取得帮助。
2 硬件使用说明
2 硬件使用说明
3. 当按下 copy 按键时，开始从前 USB 存储设备向家庭 服务器的硬盘备份数据。此时，指示灯闪烁，表明正在 copy 数据。
联想 ThinkVision E2054A 用户指南
产品编号60DF-HCR7-CA60DF-HSR7-CA第二版 (2016年11月)© 版权所有 Lenovo 2016。
LENOVO 产品、数据、计算机软件、及服务基于专项资金开发，作为48 C.F.R. 2.101定义的商品销售给政府机构，并授予政府机构有限的受限制的使用、复制和公开权利。
受限制的有限权利声明：如果产品、数据、计算机软件、或服务按照总务管理器“GSA”合约交付，则其使用、复制、或公开须遵循在合约号GS-35F-05925中制定的限制。
目录安全事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii 一般安全原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -iii第1章开始使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1物品清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1使用注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2产品概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3调整类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3倾斜. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3显示器控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4线缆锁槽. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4设置显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5连接和打开显示器电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5注册您的选件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7第2章调整和使用显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1舒适和辅助功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1安排您的工作区域. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1放置显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1关于健康工作习惯的小技巧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2辅助功能信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2调整显示器图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3使用直接访问控件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3使用On-Screen Display (OSD，屏幕显示)控件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4选择受支持的显示模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8了解电源管理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9保养显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10卸下显示器底座和支撑臂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10壁挂 (可选). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10第3章参考信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1显示器规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3手动图像设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4手动安装显示器驱动程序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5在Windows 7系统中安装显示器驱动程序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5在Windows 10系统中安装显示器驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6获得进一步帮助. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6服务信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-7客户责任. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7附录 A. 服务和支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1电话技术支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1附录 B. 声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1回收信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2有害物质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3中国能源效率标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3《废弃电器电子产品回收处理管理条例》提示性说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3中国环境标志产品认证提示性说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-4安全事项一般安全原则有关安全使用计算机方面的提示，请访问：/safetyBefore installing this product, read the Safety Information.第1章开始使用本用户指南为用户提供详细的操作说明。
联想RD 服务器用户手册v
ThinkServerUser GuideRD630 系统用户手册V1.2目录声明 (5)商标和版权 (6)Safety Information（安全信息） (7)第一章产品简介 (11)1.1 产品概述 (11)1.2 产品特色 (11)1.2.1 高可靠性 (11)1.2.2 高可用性 (11)1.2.3 高可扩展性 (11)1.2.4 高可管理性 (11)1.3 系统规格及功能部件表 (11)第二章系统结构特性 (14)2.1 系统结构特性 (14)2.1.1 系统前面介绍 (14)2.1.2 系统内部部件介绍 (15)2.1.3 系统后面介绍 (17)2.1.4 系统前控制模块介绍 (17)2.1.5 系统故障监控模块介绍 (17)2.2 系统主要部件拆装 (18)2.2.1 机箱上盖的拆装 (19)2.2.2 机箱前板的拆装 (20)2.2.3 系统导风罩的拆装 (20)2.2.4 前控制模块组件的拆装 (21)2.2.5 系统故障监控模块的拆装 (22)2.2.6 系统故障监控模块的拆装 (23)2.2.7 内存的拆装 (23)2.2.8 Riser1、2组件的拆装 (24)2.2.9 PCIe卡的拆装 (25)2.2.10 CPU的拆装 (26)2.2.11 CPU散热器的拆装 (28)2.2.12 热插拔硬盘假体的拆装 (29)2.2.13 热插拔硬盘的拆装 (30)2.2.14 光驱的拆装 (31)2.2.15 热插拔电源模块的拆装 (32)2.2.16 系统风扇的拆装 (33)2.2.17 TCM模块的拆装 (34)2.2.18 高级管理模块的拆装 (35)2.2.19 导轨组件安装 (36)第三章系统设置 (37)3.1 内存DIMM安装配置 (37)3.2 跳线设置 (38)3.2.1 主板跳线位置示意图 (38)3.2.2 主板跳线设置 (39)3.3 主板BIOS设置 (40)3.3.1 通电自检程序(POST) (40)3.3.2 BIOS 设置操作说明 (40)3.3.3 BIOS设置项介绍 (41)3.3.4 Security主菜单 (45)12 3.3.5 Server Management主菜单 (46)3.3.6 Boot Options 主菜单 (46)3.3.7 boot Manager主菜单 (47)3.3.8 Exit 主菜单 (47)第四章常用操作系统安装指南 (49)4.1 外插LSI 9240-8I或LSI 9260-8I RAID卡配置（UEFI模式） (49)4.1.1 Windows Server 2008 x64安装指南 (49)4.1.1.1准备工作 (49)4.1.1.2安装步骤 (49)4.1.1.3芯片组驱动的安装 (50)4.1.1.4板载网卡驱动的安装 (50)4.1.1.5外插网卡驱动的安装 (50)4.1.1.6板载显卡驱动的安装 (51)4.1.2 Windows Server 2008 R2安装指南 (51)4.1.2.1准备工作 (51)4.1.2.2安装步骤 (51)4.1.2.3芯片组驱动的安装 (52)4.1.2.4板载网卡驱动的安装 (52)4.1.2.5外插网卡驱动的安装 (52)4.1.2.6板载显卡驱动的安装 (53)4.1.3 Windows Server 2012 (53)4.1.3.1安装步骤 (53)4.1.3.2芯片组驱动的安装 (53)4.1.3.3板载显卡驱动的安装 (53)4.1.3.4网卡驱动程序安装 (53)4.1.3.5 Chipset SATA AHCI Control 驱动程序安装 (54)4.1.4.Hyper-v server 2008 R2 with SP1安装指南 (54)4.1.4.1准备工作 (54)4.1.4.2安装步骤 (54)4.1.4.3芯片组驱动的安装 (55)4.1.4.4网卡驱动的安装 (55)4.1.4.5板载显卡驱动的安装 (55)4.1.5 Microsoft Hyper V 2012安装指南 (55)4.1.5.1安装步骤 (55)4.1.5.2芯片组驱动的安装 (56)4.1.5.3网卡驱动的安装 (56)4.1.6 Red Hat Enterprise Linux AS 6.1x64安装指南 (56)4.1.6.1准备工作 (56)4.1.6.2安装步骤 (56)4.1.6.3网卡驱动的安装及配置 (58)4.1.6.4板载显卡驱动的安装 (58)4.1.7 Suse Linux Enterprise Server 11 SP1 x64安装指南 (58)4.1.7.1准备工作 (59)4.1.7.2安装步骤 (59)4.1.7.3网卡驱动程序安装及配置 (60)4.1.7.4板载显卡驱动的安装 (60)4.1.8 Suse Linux Enterprise Server 11 SP2 x64安装指南 (61)4.1.8.1准备工作 (61)4.1.8.2安装步骤 (61)4.1.8.3网卡驱动程序安装及配置 (62)4.1.8.4板载显卡驱动的安装 (63)4.1 外插LSI 9240-8I或LSI 9260-8I RAID卡配置(legacy模式) (63)4.2.1 Windows Server 2008安装指南 (65)4.2.1.1准备工作 (65)4.2.1.2安装步骤 (65)4.2.1.3芯片组驱动的安装 (65)4.2.1.4板载网卡驱动的安装 (66)4.2.1.5外插网卡驱动的安装 (66)4.2.1.6板载显卡驱动的安装 (66)4.2.2 Windows Server 2008 R2安装指南 (66)4.2.2.1准备工作 (67)4.2.2.2安装步骤 (67)4.2.2.3芯片组驱动的安装 (67)4.2.2.4板载网卡驱动的安装 (68)4.2.2.5外插网卡驱动的安装 (68)4.2.2.6板载显卡驱动的安装 (68)4.2.3 Windows Server 2008 R2 OEM安装指南 (68)4.2.3.1准备工作 (68)4.2.3.2安装步骤 (69)4.2.3.3芯片组驱动的安装 (69)4.2.3.4板载网卡驱动的安装 (69)4.2.3.5外插网卡驱动的安装 (70)4.2.3.6板载显卡驱动的安装 (70)4.2.4 Windows Small Business Server 2011 Standard“SBS7”安装指南 (70)4.2.4.1准备工作 (70)4.2.4.2安装步骤 (70)4.2.4.3芯片组驱动的安装 (71)4.2.4.4板载网卡驱动的安装 (72)4.2.4.5外插网卡驱动的安装 (72)4.2.4.6板载显卡驱动的安装 (72)4.2.5 Windows Small Business Server Premium Add-On“SBS7”安装指南 (72)4.2.5.1准备工作 (72)4.2.5.2安装步骤 (72)4.2.5.3芯片组驱动的安装 (73)4.2.5.4板载网卡驱动的安装 (73)4.2.5.5外插网卡驱动的安装 (73)4.2.6 Windows Server 2012 (74)4.2.6.1安装步骤 (74)4.2.6.2芯片组驱动的安装 (74)4.2.6.3板载显卡驱动的安装 (74)4.2.6.4网卡驱动程序安装 (74)4.2.6.5Chipset SATA AHCI Control 驱动程序安装 (75)4.2.7 RedHat Enterprise Linux AS5 Update 7安装指南 (75)4.2.7.1准备工作 (75)4.2.7.2安装步骤 (75)4.2.7.3网卡驱动的安装及配置 (77)4.2.7.4板载显卡驱动的安装 (77)4.2.8 RedHat Enterprise Linux AS 6.1安装指南 (77)4.2.8.1准备工作 (78)4.2.8.2安装步骤 (78)4.2.8.3网卡驱动的安装及配置 (79)4.2.8.4板载显卡驱动的安装 (80)34 4.2.9 Suse Linux Enterprise Server 11 SP1安装指南 (80)4.2.9.1准备工作 (80)4.2.9.2安装步骤 (80)4.2.9.3网卡驱动程序安装及配置 (82)4.2.9.4板载显卡驱动的安装 (82)4.2.10 VMware安装指南 (82)4.2.10.1.安装步骤 (83)4.2.11 Microsoft Hyper V安装指南 (83)4.2.11.1准备工作 (83)4.2.11.2安装步骤 (83)4.2.11.3芯片组驱动的安装 (84)4.2.11.4网卡驱动的安装 (84)4.2.11.5板载显卡驱动的安装 (84)4.2.12 Suse Linux Enterprise Server 11 SP2安装指南 (84)4.2.12.1准备工作 (85)4.2.12.2安装步骤 (85)4.2.12.3网卡驱动程序安装及配置 (86)4.2.12.4板载显卡驱动的安装 (87)4.2.13 Microsoft Hyper V 2012安装指南 (87)4.2.13.1安装步骤 (87)4.2.13.2芯片组驱动的安装 (87)4.2.13.3网卡驱动的安装 (87)第五章问题诊断与检修参考 (89)5.1 系统首次启动不正常 (89)5.2 应用软件运行不正常 (89)5.3 系统运行中的故障 (89)5.4 其他故障及解决方法 (90)5.4.1显示器无法正常显示 (90)5.4.2清除系统配置 (90)5.4.3更换主板电池 (90)5.4.4操作系统及使用常见问题 (90)附录一服务器相关知识词汇表 (92)声明感谢您选择联想产品。
联想服务器IMM运维管理指南
联想服务器IMM运维管理指南Integrated Management Module II (IMM2) 基本操作（远程管理端口）目录一、登陆IMM远程管理界面 (3)1. 设置固定的IMM远程管理口IP地址登陆 (4)2. 临时登陆 (7)3. 在Windows操作系统中，通过带内接口登陆 (9)二、IMM管理界面简介 (11)三、IMM常用操作说明 (37)1. 查看、导出日志及熄灭日志检查指示灯 (37)2. 微码刷新 (43)3. 远程终端 (65)一、登陆IMM远程管理界面找到服务器背面的IMM远程管理口，一般会标记为”IMM”或者有一个扳手型的标志，参考《认识您的System X服务器》（知识库编号：154325）。
在System x3650 M5等主流型服务器上有单独的IMM远程管理口。
在System x3250 M5等低端型服务器上IMM远程管理口与普通网口复用。
IMM远程管理的默认登陆用户名及密码为：用户名：USERID密码：PASSW0RD（数字0）1. 设置固定的IMM远程管理口IP地址登陆开机看到Lenovo System x Logo时按F1键进入BIOS界面，进入System Settings。
再进入Integrated Management Module。
进入Network Configuration设置IMM远程管理口的IP地址。
注：如果IMM无法登陆或者发生问题需要恢复，可以选择”Reset IMM to Defaults”恢复IMM默认设置（包括IP地址及用户），或者选择”Reset IMM”重启IMM功能。
在BIOS中恢复或重启IMM可能会出现数分钟操作无响应的情况，风扇也会全速转动。
对于有独立IMM远程管理口的System x机型，X3650M5的第一项”Network Interface Port”为"Dedicated"；对于共享网口的机型，该项为"Shared"，一般不需要做改动。
联想 昭阳E42–80 和昭阳E52–80用户指南
用户指南昭阳E42–80和昭阳E52–80在使用本资料及其支持的产品之前，请务必先阅读和了解以下信息：•《安全、保修和设置指南》•第iv页“重要安全信息”•第51页附录D“声明”可从Lenovo合规性信息Web站点获取最新的电子版合规性和环境信息。
•要查看合规性信息，请访问：/compliance•要下载环境信息，请访问：/ecodeclaration注：除非另有说明，否则本手册中的插图适用于昭阳E52–80。
第一版(2016年4月)©Copyright Lenovo2016.LIMITED AND RESTRICTED RIGHTS NOTICE:If data or software is delivered pursuant a General Services Administration“GSA”contract,use,reproduction,or disclosure is subject to restrictions set forth in Contract No.GS-35F-05925.目录首先阅读 (iii)重要安全信息 (iv)需要立即采取措施的情况 (iv)安全准则 (v)第1章产品概述 (1)前视图 (1)左视图 (3)右视图 (4)底视图 (6)功能部件和规格 (7)第2章使用计算机 (11)常见问题 (11)配置操作系统 (11)注册计算机 (12)使用键盘 (12)特殊键和指示灯 (12)设置热键模式 (14)使用多媒体读卡器 (14)插入存储卡 (14)取出存储卡 (14)电源管理 (14)检查电池状态 (15)使用交流电源适配器 (15)最大限度地延长电池寿命 (15)节能 (16)连接到网络 (16)以太网连接 (17)无线连接 (17)第3章您与计算机 (19)辅助功能和舒适性 (19)人机工程学信息 (19)第4章安全 (21)连接机械锁 (21)使用密码 (21)第5章Lenovo OneKey Recovery系统 (23)备份系统分区 (23)在Windows可以启动时恢复系统分区...23在Windows无法启动时恢复系统分区 (23)第6章更换设备 (25)静电预防 (25)更换光盘驱动器/可拆卸电池（特定型号配备） (25)第7章预防出现问题 (29)预防问题的常用技巧 (29)保养计算机 (29)第8章计算机问题故障诊断 (33)故障诊断 (33)启动问题 (33)睡眠与休眠问题 (33)计算机屏幕问题 (33)驱动器和其他存储设备的问题 (34)OneKey Recovery程序问题 (34)密码问题 (35)声音问题 (35)其他问题 (35)附录A法规信息 (37)无线相关信息 (37)ENERGY STAR型号信息 (38)巴西法规声明 (39)出口分类声明 (39)电子辐射声明 (39)联邦通信委员会（FCC）合规性声明..39附录B WEEE和回收声明 (43)中国WEEE声明 (43)重要WEEE信息 (43)日本回收声明 (44)巴西的回收信息 (44)美国和加拿大的电池回收信息 (45)台湾的电池回收信息 (45)欧盟的电池回收信息 (45)附录C危险物质限制指令（RoHS） (47)印度RoHS (47)中国RoHS (47)中国台湾RoHS (48)©Copyright Lenovo2016i土耳其RoHS (48)乌克兰RoHS (48)欧盟RoHS (48)附录D声明.............51商标 (51)索引 (53)ii用户指南首先阅读确保遵从下面给出的这些重要技巧，以便充分使用计算机并从中获得无尽乐趣。
ThinkServer服务器远程管理模块的配置使用
ThinkServer RD530/RD630服务器远程管理模块配置使用威达高科技控股有限公司二〇一二年十月1、服务器管理口默认通过DHCP方式获取IP地址，如果局域网内无DHCP服务器，需要进入Bios设置管理口IP地址。
在出现以下画图时请根据屏幕下方提示按F1键进入Bios设置界面。
2、按了F1键后屏幕下方会有如下提示。
3、等待片刻后，出现Bios设置界面。
4、选择Server Management选项，选择下面的BMC network configuration选项进行设置界面。
5、将Configuration Address source后面的参数更改为Static(静态)。
6、选择Station IP address选项，设置静态IP地址，请确保IP在网内是唯一的。
7、选择Subnet mask选项，设置与IP对应的子网掩码。
8、如果IP地址需要跨网段访问，还必须设置网关IP地址。
9、设置完成后，按F10键保存更改的信息。
10、将网络插入服务器后端的管理口上，找一台管理电脑，测试IP是否能ping通，如果不通请再次检查I P 设置以及局域网防火墙或VLAN设置。
11、打开浏览器，在地址栏输入设置的IP地址，出现登录界面。
12、输入用户名和密码，默认用户名和密码都是“lenovo”。
13、用户名和密码输入正确后，便进入远程管理的界面。
14、现在就可以对服务器的部件状态进行查看、对服务器进行远程开关机、事件日志的查看，如果服务器安装了如下远程管理模块，就可以支持远程屏幕捕获、远程驱动器的映射、远程操作系统的安装。
31-054572远程管理模块TSV iKVM远程管理模块支持RD530/RD63015、启动远程屏幕捕获及驱动器映射功能。
提示：在使用此功能前，首先确认是否有安装远程管理模块，然后请确认管理的工作站是否安装有JR JRE E 环境，此功能需要JRE环境支持。
“启动Java KVM客户端”选项是启动屏幕捕获功能；“启动Java VM客户端”是启动远程映射驱动器功能。
Lenovo ThinkSystem SR550服务器用户指南说明书
Lenovo ThinkSystem SR550 Server (Xeon SP Gen 1 / Gen 2)Product Guide (withdrawn product)The Lenovo ThinkSystem SR550 dual-socket 2U rack server is ideal for small to large organizationsthat need industry-leading reliability, management, and security, as well as cost-optimized performance, storage capacity, and flexible I/O. Designed to handle a wide range of workloads, the SR550 server cost-effectively performs complex analytics on structured and unstructured data, speeds transactional systems, and powers through collaboration workloads with ever-growing data sets and large files shared within an organization.Featuring the second generation of the Intel Xeon Processor Scalable Family, the SR550 server offers a balance of performance, capacity and value. The SR550 server supports up to two processors, up to 768 GB of 2933 MHz TruDDR4 memory, up to 16x 2.5-inch or up to 12x 3.5-inch drive bays with an extensive choice of SAS/SATA SSDs and SAS/SATA HDDs, and flexible and scalable I/O expansion options with a LOM slot and up to 6x PCIe slots. The built-in next-generation Lenovo XClarity Controller provides advanced service processor control, monitoring, and alerting functions.The following figure shows the ThinkSystem SR550 server with 3.5-inch front hot-swap drives. Other drive configurations are also available.Figure 1. Lenovo ThinkSystem SR550 with 3.5-inch hot-swap drivesDid you know?The SR550 server delivers impressive compute power per watt, featuring 80 PLUS Titanium and Platinum redundant power supplies that can deliver 96% (Titanium) or 94% (Platinum) efficiency at 50% load when connected to a 200 - 240 V AC power source.The SR550 server is designed to meet ASHRAE A4 standards (up to 45 °C [113 °F]) in select configurations, which enable customers to lower energy costs, while still maintaining world-class reliability.Click here to check for updatesFigure 2. Front view of the SR550: 8x 3.5-inch drive baysThe following figure shows the front of the SR550 server with 12x 3.5-inch drive bays. Figure 3. Front view of the SR550: 12x 3.5-inch drive baysFigure 4. Front view of the SR550: Up to 16x 2.5-inch drive baysThe front of the SR550 server includes the following components:Up to 16x 2.5-inch or 12x 3.5-inch hot-swap, or 8x 3.5-inch hot-swap or Simple Swap drive bays.One VGA port (optional).One USB 3.0 port.One USB 2.0 port with XClarity Controller access.Power button.Status LEDs.Figure 5. Rear view of the SR550The rear of the SR550 server includes the following components:Up to six PCIe expansion slots (depending on the riser cards selected).One LOM card slot.One 1 GbE port for XClarity Controller.One VGA port.Two USB 3.0 ports.Up to two hot-swap power supplies.Figure 6. Internal view of the SR550The following key components are located inside the SR550 server:Up to two processors.12 DIMM slots (6 DIMM slots per processor).Drive backplanes.One M.2 module connector.One LOM card connector.One onboard PCIe slot 4.Two slots for PCIe riser cards.One TCM connector.Three (one processor) or four (two processors) non-hot-swap system fans. System specificationsThe following table lists the system specifications for the SR550 server.Table 1. SR550 system specificationsAttribute SpecificationMachine types7X03 - 1 year warranty7X04A082AU1x Silver 4210 10C 85W 2.2G 1x 32GB 2933930-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WYes Ent SlideCMA7X04A07SAU1x Silver 4214 12C 85W 2.2G 1x 16GB 2Rx8 2666930-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A07GAU1x Silver 4216 16C 100W 2.1G 1x 16GB 2Rx8 2666930-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WOpt Ent SlideTopSeller models with a 3-year warranty (machine type 7X04)7X04A0CMAU1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2666Option Option 2.5", Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Ent SlideCMA7X04A0CRAU1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 29339350-8i8x 2.5" SAS/16, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Ent SlideCMA7X04A0CNAU1x Silver 4210 10C 85W 2.2G 1x 32GB 2933Option Option 2.5", Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Ent SlideCMA7X04A0CQAU1x Silver 4210 10C 85W 2.2G 1x 32GB 29339350-8i8x 2.5" SAS/16, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Ent SlideCMA7X04A0BYAU1x Silver 4216 16C 100W 2.1G 1x 32GB 2933930-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WYes Ent Slide7X04A0CLAU1x Silver 4216 16C 100W 2.1G 1x 32GB 2933Option Option 2.5", Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Ent SlideCMA7X04A0CPAU1x Silver 4216 16C 100W 2.1G 1x 32GB 29339350-8i8x 2.5" SAS/16, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Ent SlideCMAModel processor†Memory RAID drives LOM Slots supply VGA XCC kit† Processor description: Processor model, number of cores, thermal design power (TDP), core frequency Models for South East Asian countries (ASEAN)Table 5. Models for South East Asian countries (ASEAN)Model Intel Xeonprocessor†Memory RAIDDrive baysand drives LOM SlotsPowersupplyFrontVGA XCCRailkitStandard models with a 3-year warranty (machine type 7X04)7X04A08HSG1x Bronze 3104 6C 85W 1.7G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08NSG1x Bronze 3104 6C 85W 1.7G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08DSG1x Bronze 3106 8C 85W 1.7G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08FSG1x Bronze 3106 8C 85W 1.7G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A07BSG1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09USG1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09XSG1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08JSG1x Silver 4108 8C 85W 1.8G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08RSG1x Silver 4108 8C 85W 1.8G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09NSG1x Silver 4208 8C 85W 2.1G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A8SG1x Silver 4208 8C 85W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09QSG1x Silver 4210 10C 85W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A6SG1x Silver 4210 10C 85W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09KSG1x Silver 4214 12C 85W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09LSG1x Silver 4214 12C 85W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A098SG1x Silver 4215 8C 85W 2.5G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09DSG1x Silver 4215 8C 85W 2.5G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A094SG1x Silver 4216 16C 100W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09YSG1x Silver 4216 16C 100W 2.1G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09BSG1x Gold 5215 10C 85W 2.5G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09CSG1x Gold 5215 10C 85W 2.5G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09PSG1x Gold 5217 8C 115W 3.0G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A3SG1x Gold 5217 8C 115W 3.0G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04100RSG1x Gold 5218 16C 125W 2.3G 1x 16GB 2Rx8 2933Option Option 2.5", Open bayOpen1x PCIe x8x Opt Std Opt7X04A09FSG1x Gold 5218 16C 125W 2.3G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09RSG1x Gold 5218 16C 125W 2.3G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A097SG1x Gold 5220 18C 125W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09WSG1x Gold 5220 18C 125W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std OptModel processor†Memory RAID and drives LOM Slots supply VGA XCC kit † Processor description: Processor model, number of cores, thermal design power (TDP), core frequencyModels for Brazil Table 6. Models for BrazilModel Intel Xeonprocessor†Memory RAIDDrive baysand drives LOM SlotsPowersupplyFrontVGA XCCRailkitStandard models with a 3-year warranty (machine type 7X04)7X04A090BR1x Silver 4208 8C 85W 2.1G 1x 16GB 1Rx4 2933530-8i8x 3.5" SAS/8, Open bay2x1Gb4x PCIe x81x550WYes Std Slide7X04A091BR1x Silver 4210 10C 85W 2.2G 1x 16GB 1Rx4 2933530-8i8x 3.5" SAS/8, Open bay2x1Gb4x PCIe x81x550WYes Std SlideTopSeller models with a 3-year warranty (machine type 7X04)7X04100GBR1x Bronze 3106 8C 85W 1.7G 1x 16GB 2Rx8 2666930-8i8x 2.5" SAS/16, Open bay2x1Gb4x PCIe x81x550WOpt Std Slide7X04100KBR1x Bronze 3204 6C 85W 1.9G 1x 16GB 2Rx8 2666530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x550WYes Std Slide7X04100MBR1x Bronze 3204 6C 85W 1.9G 1x 16GB 2Rx8 2666530-8i8x 3.5" SAS/8, Open bay2x1Gb4x PCIe x81x550WYes Std Slide7X04A0BMBR1x Bronze 3204 6C 85W 1.9G 1x 16GB 2Rx8 2933530-8i8x 3.5" SAS/8, Open bay2x1Gb4x PCIe x81x550WYes Std Slide7X04A0CSBR1x Bronze 3204 6C 85W 1.9G 1x 16GB 2Rx8 2933530-8i8x 3.5" SAS/8, Open bay2x1Gb4x PCIe x81x550WYes Std Slide7X04100LBR1x Silver 4210 10C 85W 2.2G 1x 32GB 2666730-8i2GB8x 2.5" SAS/16, Open bay2x1Gb4x PCIe x81x550WYes Std Slide† Processor description: Processor model, number of cores, thermal design power (TDP), core frequency Models for EMEA regionTable 7. Models for EMEA regionModel Intel Xeonprocessor†Memory RAIDDrive bays anddrives LOM SlotsPowersupplyFrontVGA XCCRailkitStandard models with a 3-year warranty (machine type 7X04)7X04A074EA1x Bronze 3204 6C 85W 1.9G 1x 16GB 2Rx8 2666930-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0BAEA1x Bronze 3206R 8C 85W 1.9G 1x 16GB 2Rx8 2933930-16i4GB12x 3.5" SAS/12, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BEEA1x Bronze 3206R 8C 85W 1.9G 1x 16GB 2Rx8 2933Option Option 3.5", Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BJEA1x Bronze 3206R 8C 85W 1.9G 1x 16GB 2Rx8 2933930-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0CFEA1x Bronze 3206R 8C 85W 1.9G 1x 16GB 2Rx8 29339350-8i8x 3.5" SAS/8, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A073EA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2666930-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A07JEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2666Option Option 3.5", Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A07LEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2666530-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0BBEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BCEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2933930-16i4GB12x 3.5" SAS/12, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BFEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 2933Option Option 3.5", Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BZEA1x Silver 4208 8C 85W 2.1G 1x 32GB 2933940-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0C4EA1x Silver 4208 8C 85W 2.1G 1x 32GB 2933940-8i4GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0CEEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 29335350-8i8x 3.5" SAS/8, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0CGEA1x Silver 4208 8C 85W 2.1G 1x 16GB 2Rx8 29339350-8i8x 3.5" SAS/8, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A078EA1x Silver 4210 10C 85W 2.2G 1x 16GB 2Rx8 2666930-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A079EA1x Silver 4210 10C 85W 2.2G 1x 16GB 2Rx8 2666930-8i8x 3.5" SAS/8, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A07KEA1x Silver 4210 10C 85W 2.2G 1x 16GB 2Rx8 2666530-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0AJEA1x Silver 4210 10C 85W 2.2G 1x 16GB 2Rx8 2666Option Option 3.5", Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0B6EA1x Silver 4210R 10C 100W 2.4G 1x 16GB 2Rx8 2933930-16i4GB12x 3.5" SAS/12, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BDEA1x Silver 4210R 10C 100W 2.4G 1x 16GB 2Rx8 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BHEA1x Silver 4210R 10C 100W 2.4G 1x 16GB 2Rx8 2933Option Option 3.5", Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0BKEA1x Silver 4210R 10C 100W 2.4G 1x 16GB 2Rx8 2933930-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0C0EA1x Silver 4210R 10C 100W 2.4G 1x 32GB 2933940-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0C3EA1x Silver 4210R 10C 100W 2.4G 1x 32GB 2933940-8i4GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0CHEA1x Silver 4210R 10C 100W 2.4G 1x 16GB 2Rx8 29339350-8i8x 3.5" SAS/8, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A07SEA1x Silver 4214 12C 85W 2.2G 1x 16GB 2Rx8 2666930-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0B7EA1x Silver 4214R 12C 100W 2.4G 1x 16GB 2Rx8 2933930-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0C1EA1x Silver 4215 8C 85W 2.5G 1x 32GB 2933940-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0C5EA1x Silver 4215 8C 85W 2.5G 1x 32GB 2933940-8i4GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A07GEA1x Silver 4216 16C 100W 2.1G 1x 16GB 2Rx8 2666930-8i8x 2.5" SAS/16, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0C2EA1x Silver 4216 16C 100W 2.1G 1x 32GB 2933940-16i4GB12x 3.5" SAS/12, Open bayOpen1x PCIe x81x750WOpt Ent Slide7X04A0C6EA1x Silver 4216 16C 100W 2.1G 1x 32GB 2933940-8i4GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WOpt Ent Slide7X04A0B9EA1x Gold 5218R 20C 125W 2.1G 1x 16GB 2Rx8 2933930-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Ent SlideModel Intel Xeonprocessor†Memory RAIDDrive bays anddrives LOM SlotsPowersupplyFrontVGA XCCRailkit† Processor description: Processor model, number of cores, thermal design power (TDP), core frequency Models for Hong Kong, Taiwan, Korea (HTK)Models for Hong Kong, Taiwan, Korea (HTK) Table 8. Models for Hong Kong, Taiwan, Korea (HTK)Model Intel Xeonprocessor†Memory RAIDDrive bays anddrives LOM SlotsPowersupplyFrontVGA XCCRailkitStandard models with a 3-year warranty (machine type 7X04)7X04A08TCN1x Bronze 3104 6C 85W 1.7G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08XCN1x Bronze 3104 6C 85W 1.7G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08UCN1x Bronze 3106 8C 85W 1.7G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08ZCN1x Bronze 3106 8C 85W 1.7G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AKCN1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0ALCN1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08WCN1x Silver 4108 8C 85W 1.8G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A08YCN1x Silver 4108 8C 85W 1.8G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AMCN1x Silver 4208 8C 85W 2.1G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0ANCN1x Silver 4208 8C 85W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04100PCN2x Silver 4210 10C 85W 2.2G 2x 16GB 2Rx8 2933930-8i8x 2.5" SAS/16, 2x 1.2TB 10K+ 2x 240GB S45102x1Gb1x PCIe x82x750WYes Std Slide7X04A0APCN1x Silver 4210 10C 85W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AQCN1x Silver 4210 10C 85W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0ARCN1x Silver 4214 12C 85W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0ASCN1x Silver 4214 12C 85W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AZCN1x Silver 4215 8C 85W 2.5G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0B0CN1x Silver 4215 8C 85W 2.5G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0ATCN1x Silver 4216 16C 100W 2.1G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AUCN1x Silver 4216 16C 100W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AVCN1x Gold 5215 10C 85W 2.5G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AWCN1x Gold 5215 10C 85W 2.5G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AXCN1x Gold 5217 8C 115W 3.0G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0AYCN1x Gold 5217 8C 115W 3.0G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0B1CN1x Gold 5218 16C 125W 2.3G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0B2CN1x Gold 5218 16C 125W 2.3G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0B3CN1x Gold 5220 18C 125W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0B4CN1x Gold 5220 18C 125W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A075CN1x Gold 6230 20C 125W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std OptModel processor†Memory RAID drives LOM Slots supply VGA XCC kit† Processor description: Processor model, number of cores, thermal design power (TDP), core frequency Models for IndiaTable 9. Models for IndiaModel Intel Xeonprocessor†Memory RAIDDrive baysand drives LOM SlotsPowersupplyFrontVGA XCCRailkitStandard models with a 3-year warranty (machine type 7X04)7X04A08BSG1x Bronze 3104 6C 85W 1.7G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Std Opt7X04A08ESG1x Bronze 3104 6C 85W 1.7G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Std Opt7X04A087SG1x Bronze 3106 8C 85W 1.7G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Std Opt7X04A08VSG1x Bronze 3106 8C 85W 1.7G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Std Opt7X04A07ASG1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09SSG1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A9SG1x Bronze 3204 6C 85W 1.9G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A088SG1x Silver 4108 8C 85W 1.8G 1x 8GB 2666730-8i1GB8x 3.5" SAS/8, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Std Opt7X04A089SG1x Silver 4108 8C 85W 1.8G 1x 8GB 2666730-8i1GB8x 2.5" SAS/16, Open bayOpen x16 FH+x8 FH+x8 LP1x750WYes Std Opt7X04A0A4SG1x Silver 4208 8C 85W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A7SG1x Silver 4208 8C 85W 2.1G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09MSG1x Silver 4210 10C 85W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A1SG1x Silver 4210 10C 85W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A099SG1x Silver 4214 12C 85W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09JSG1x Silver 4214 12C 85W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09ASG1x Silver 4215 8C 85W 2.5G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09VSG1x Silver 4215 8C 85W 2.5G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A2SG1x Silver 4216 16C 100W 2.1G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A5SG1x Silver 4216 16C 100W 2.1G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09GSG1x Gold 5215 10C 85W 2.5G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09TSG1x Gold 5215 10C 85W 2.5G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A096SG1x Gold 5217 8C 115W 3.0G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09ESG1x Gold 5217 8C 115W 3.0G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A095SG1x Gold 5218 16C 125W 2.3G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09HSG1x Gold 5218 16C 125W 2.3G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A09ZSG1x Gold 5220 18C 125W 2.2G 1x 8GB 2933530-8i8x 3.5" SAS/8, Open bayOpen4x PCIe x81x750WYes Std Opt7X04A0A0SG1x Gold 5220 18C 125W 2.2G 1x 8GB 2933530-8i8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WYes Std OptModel processor†Memory RAID and drives LOM Slots supply VGA XCC kit † Processor description: Processor model, number of cores, thermal design power (TDP), core frequencyTable 10. Models for JapanModel Intel Xeonprocessor†Memory RAIDDrive bays anddrives LOM SlotsPowersupplyFrontVGA XCCRailkitStandard models with a 3-year warranty (machine type 7X04)7X04A0BXJP1x Gold 5218R 20C 125W 2.1G 1x 16GB 1Rx4 2666Option Option 2.5", Open bayOpen1x PCIe x81x550WOpt Adv SlideTopSeller models with a 3-year warranty (machine type 7X04)7X04A077JP1x Bronze 3204 6C 85W 1.9G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A07FJP1x Bronze 3204 6C 85W 1.9G 1x 16GB 1Rx4 2666730-8i2GB8x 3.5" SAS/8, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A0BWJP1x Bronze 3206R 8C 85W 1.9G 1x 16GB 1Rx4 2666Option Option 2.5", Open bayOpen1x PCIe x81x550WOpt Adv Slide7X04A07QJP1x Silver 4208 8C 85W 2.1G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A07NJP1x Silver 4210 10C 85W 2.2G 1x 16GB 1Rx4 2666930-16i4GB12x 3.5" SAS/12, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A07UJP1x Silver 4210 10C 85W 2.2G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A0BVJP1x Silver 4210R 10C 100W 2.4G 1x 16GB 1Rx4 2666Option Option 2.5", Open bayOpen1x PCIe x81x550WOpt Adv Slide7X04A07VJP1x Silver 4214 12C 85W 2.2G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A0BUJP1x Silver 4214R 12C 100W 2.4G 1x 16GB 1Rx4 2666Option Option 2.5", Open bayOpen1x PCIe x81x550WOpt Adv Slide7X04A07EJP1x Silver 4215 8C 85W 2.5G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A076JP1x Silver 4216 16C 100W 2.1G 1x 16GB 1Rx4 2666930-16i4GB12x 3.5" SAS/12, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A07DJP1x Silver 4216 16C 100W 2.1G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x550WOpt Adv Slide7X04A07CJP1x Gold 5215 10C 85W 2.5G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Adv Slide7X04A07TJP1x Gold 5217 8C 115W 3.0G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Adv Slide7X04A07RJP1x Gold 5218 16C 125W 2.3G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Adv Slide7X04A07HJP1x Gold 5220 18C 125W 2.2G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Adv Slide7X04A07MJP1x Gold 5222 4C 105W 3.8G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Adv Slide7X04A07PJP1x Gold 6230 20C 125W 2.1G 1x 16GB 1Rx4 2666730-8i2GB8x 2.5" SAS/16, Open bayOpen4x PCIe x81x750WOpt Adv Slide† Processor description: Processor model, number of cores, thermal design power (TDP), core frequency。
ThinkServer RD640 远程管理用户手册 V1.1
ThinkServerManagement Module User Guide远程管理用户手册V1.1目录第一章简介 (4)1.1 术语 (4)1.2 安全信息 (4)第二章联想远程管理模块概述 (5)2.1联想远程管理模块特性 (5)第三章配置联想远程管理模块 (6)第四章联想远程管理模块操作快速入门 (7)4.1开始之前 (7)4.2登录 (7)4.3导航 (8)4.4注销 (9)第五章远程控制台（KVM）操作 (10)5.1启动重定向控制台 (10)5.2主窗口 (10)5.3远程控制台菜单栏 (10)5.3.1远程控制台视图菜单 (10)5.3.2远程控制台宏菜单 (10)5.3.3远程控制台工具菜单 (11)5.3.4远程控制台电源菜单 (11)第六章联想远程管理模块Web控制台选项 (12)6.1属性 (12)6.2配置 (12)6.2.1网络 (12)6.2.2网络安全 (12)6.2.3安全 (12)6.2.4用户 (13)6.2.5服务 (13)6.2.6 IPMI (13)6.3会话 (14)6.4 LDAP (14)6.5更新 (14)6.6实用程序 (14)6.7服务器信息 (14)6.7.1电源 (15)6.7.2热量 (15)6.8系统事件日志 (15)6.9事件管理 (15)6.9.1平台事件 (15)6.9.2陷阱设置 (16)6.9.3电子邮件设置 (16)6.10 LAN串行 (16)6.11远程控制 (16)6.11.1远程管理 (16)6.11.2配置 (17)第七章语言 (18)附录A-常见问题 (19)第一章简介感谢你购买并使用联想远程管理模块，以下简称远程管理模块。
本用户指南讲述了如何使用远程管理模块，并简要概述了模块特性以及如何设置和操作。
本用户指南专供那些负责安装、故障排除、升级以及维修远程管理模块的系统技术人员使用。
作为系统管理员，您在熟读本指南后即可利用远程管理模块从任意位置远程访问，以便对紧急的关键事件做出即时响应。
联想服务器用户手册
联想服务器用户手册尊敬的联想服务器用户：欢迎使用联想服务器，本手册旨在帮助您快速了解和使用联想服务器的基本操作和功能。
在使用前请仔细阅读本手册，以确保您能够正确、安全地使用我们的产品。
第一章产品概述联想服务器是一款高性能、可靠的服务器，具有以下特点：1. 支持多种操作系统，包括Windows、Linux等。
2. 高度可靠性，支持硬盘热插拔、热备份等功能。
3. 灵活的硬件配置，可以根据需要进行扩展。
4. 用户友好的管理界面，方便进行系统管理和配置。
第二章产品安装1. 产品配送检查请检查产品包装是否完好，是否缺损等情况。
如果发现产品存在缺陷，建议联系我们的售后服务部门。
2. 安装服务器将服务器放置于安全、通风良好的环境下，按照说明书进行组装并连接电源。
确保连接电源前，服务器的所有部件已装好。
3. 开机启动服务器将服务器连接到显示器、键盘、鼠标等设备后，按下电源按钮即可开机。
等待系统启动，即可进入系统界面。
第三章产品管理1. 远程管理通过联网的方式，可以对服务器进行远程管理操作。
用户可通过登录界面输入用户名和密码，进入系统管理界面对服务器进行操作和配置。
2. 硬件管理通过服务器的硬件管理界面，可以查询服务器硬件情况，包括CPU、内存、硬盘等。
还可以进行硬件扩展、更换等操作。
3. 系统管理通过服务器的系统管理界面，可以对系统进行配置和管理。
用户可以设置网络地址、安全设置、系统维护等操作。
第四章产品维护1. 服务器维护定期对服务器进行维护，可保留服务器的高性能和可靠性。
维护包括清洁内部灰尘、更换硬件等操作。
2. 数据备份与恢复对于用户重要的数据，建议进行备份。
在系统故障或硬盘故障时，可以快速恢复数据，确保信息安全。
总结感谢您选择联想服务器，本手册介绍了联想服务器的基本操作和维护知识，希望对您有所帮助。
如果您有任何疑问和建议，请联系我们的售后服务部门，我们将竭诚为您服务。
联想万全 R630 6004服务器系统 说明书 V1.1
Reset Configuration Data
No/Yes
如果选择“yes”，则在下次启动时自动 清除系统配置数据。
Numlock
On/Off
设置Numlock的指示灯在POST过程中是 否开启。
Memory/Processor Error
Boot/Halt
选择系统当内存或CPU出错时响应的方 式。Boot表示系统试图继续启动；Halt表 示系统需要用户的干涉来完成启动。
BIOS 设置程序操作导航
为了:
按键:
获得帮助
<F1>or <Alt+H>
在菜单间移动
←→
至前一项
↑
至下一项
↓
改变某项的值
+或 -
选择某项或显示子菜单
<Enter>
离开子菜单元或退出设置程序 <Esc>
恢复设置程序默认状态
<F9>
存盘并退出
<F10>
联想虚拟云终端lvcc2.0管理中心用户手册-2.1
联想虚拟云终端系统（LVCC）V2.1 管理中心用户手册目录联想虚拟云终端系统（LVCC）V2.1 (1)管理中心用户手册 (1)1 概要 (4)2 操作流程 (4)2.1 操作向导 (4)步骤1：创建用户 (4)步骤2：创建桌面 (4)步骤3：创建用户组 (5)步骤4：策略管理 (6)步骤5：登录 (6)2.2 操作关系图 (6)3 管理中心 (7)3.1 用户与安全 (7)3.1.1 用户列表 (8)3.1.2 用户组列表 (13)3.2 管理与监控 (18)3.2.1 连接管理 (19)3.2.2 集群与主机管理 (22)3.2.3虚拟桌面管理 (28)3.2.4终端管理管理 (46)3.3系统维护 (52)3.3.1 系统数据备份 (52)3.3.2 用户数据备份 (53)3.4 系统部署 (55)3.4.1 开启混合模式 (55)3.4.2 系统配置 (56)3.4.3 部署功能列表 (58)3.4.4 部署完成检查 (59)4 用户登录 (60)4.1通过联想云终端登录 (60)4.1.1 登录个人虚拟桌面 (61)4.1.2 登录虚拟桌面池 (62)4.1.3 登录会话桌面 (63)4.2 通过WebAccess登录 (64)4.2.1 登录个人虚拟桌面 (64)4.2.2 登录虚拟桌面池 (65)4.2.3 登录会话桌面 (66)1 概要本文将引导您使用LVCC v2.1管理中心中的操作功能，介绍LVCC v2.1典型应用。
在新的组织或者现有组织中安装LVCC v2.1之前，请确保您的组织和服务器满足LVCC v2.1的要求。
同时，本文也将对管理中心进行详细的功能介绍，操作指导。
以便您和您的团队能够更加高效的使用LVCC v2.12 操作流程2.1 操作向导步骤1：创建用户用户是进行登录、操作的基本单元。
将用户添加到管理中心可以通过三个途径：1.创建用户；2.批量导入用户；3批量创建用户账号。
联想万全慧眼G7指南(IPMI)
R510 _ G7联想万全慧眼指南✧理论概述➢远程管理模块概述联想万全慧眼远程管理模块是一种集成解决方案运行于服务器系统之上、并集成嵌入式系统、提供一套完整的、稳定、有效解决方案、作为系统管理员可以在任何地点及时响应服务器所发生的故障、远程对服务器进行操作➢相关术语●BMC 底板管理控制器●IPMI 智能平台管理接口●KVM 键盘、显示器、鼠标●MAC 介质访问控制器●DHCP 动态主机配置协议●SSL●TCP/IP 传输控制协议/internet 协议●Web Ul●HTTPS●HTTP➢特性联想万全远程管理模块远程进行KVM 访问、通过LAM 或internet 进行控制、收集视频信号、键盘、鼠标信息、进行数字化压缩处理、发送到远程服务台、模块中嵌入了远程访问及控制软件、通过IPMI提供集成电源管理系统●嵌入式web UI ：远程对服务通电、断电、系统运行状况、系统报警通知信息及事件日志●安全性：开源的SSL●兼容IPMI2.0●KVM :允许在post过程及BIOS设置进行远程配置➢支持操作系统●被管服务器系统◆Microsoft Windows 2003 Server* R2 （SP2）◆Microsoft Windows 2008 server *◆RedHat* Enterprise linux 5.3◆Suse* 10 SP2●客户端操作系统(支持以下浏览器、不支持其他浏览器）◆Microsoft Windows XP Pro*（SP3）Firefox* 3.0.5 / IE* 6.0◆Microsoft Windows Server 2008 / IE* 7.0◆Red Hat* Enterprise Linux 5.3 / Firefox* 3.0.5 / JRE V6.0 Update 13 -i586◆SuSE* 10 SP2/Firefox* 3.0.5◆注：以上系统必须安装JRE 6.0 以上版本✧联想万全慧眼的配置及实际操作➢IPMI 配置开机进入F2 BIOS -> Advanced ->IPMI 2.0 Configuration - >Set LAN Conguration - >回车–> 选择static –> 更改IP -> Save LAM Configuration -> F10保存退出➢客户端安装相应软件（windows 7 旗舰版）●自带浏览器IE8.0/或者安装火狐3.0.5 以上版本●安装JRE 环境➢登录联想万全慧眼远程管理系统●输入：http://192.168.8.236 (IPMI地址) 默认用户root 密码：superuser●进入管理系统看到以下界面、我们通过●修改默认语言-Language 选择简体中文-Apply➢菜单栏的功能描述及实现方法●系统信息介绍系统的大致信息、设备电源状态、固件版本、辅助固件版本、创建时间等该页面列出通过IPMI Get Device ID命令返回的数据、固件版本是主要版本和次要版本、创建时间是固件创建时间●服务器状况◆传感器读数展示了系统传感器信息, 包括读数和状态. 点击下面显示阈值按钮以切换察看传感器阈值.、显示CPU 的温度、CPU电压（伏特）CPU 秒/转数◆事件记录✓特殊传感事件✓BIOS生成事件✓系统管理软件事件●配置◆报警配置警报类型分为snmp trap 和邮件类型事件严重性分为全部禁用、指示、警报、临界、不可恢复目的地IP 发送报警信息的客户端，作为snmp trap触发邮件地址邮件域名对象报警对象备注描述信息◆鼠标模式绝对模式/相对模式Absolute Mode（绝对模式）：绝对模式即可在发送至服务器时使本地鼠标具有绝对位置。
联想远程管理系统
3.2.1 外设管理 ..................................................................................................................... 25 3.2.2 杀毒软件管理 ............................................................................................................. 27 3.2.3 非法 IP 地址管理 ....................................................................................................... 28
2.4 数据库备份与恢复 ............................................................................................................ 12 2.5 客户端本地操作 ................................................................................................................ 12 第 3 章 主要功能使用 .................................................................................................14 3.1 系统平台配置 .................................................................................................................... 15
联想万全慧眼IV高级版用户指南V1.3
第四章 联想万全慧眼高级版操作快速入门..........................................................6 4.1 开始之前 ................................................................................................................ 6 4.2 登录........................................................................................................................ 6 4.3 导航........................................................................................................................ 8 4.4 联机帮助 .............................................................................................................. 10 4.5 注销联想万全慧眼高级版 .................................................................................... 10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ThinkServerManagement Module User Guide目录第一章简介 (3)1.1 术语 (3)1.2 安全信息 (3)第二章联想远程管理模块概述 (4)2.1联想远程管理模块特性 (4)第三章配置联想远程管理模块 (5)第四章联想远程管理模块操作快速入门 (6)4.1开始之前 (6)4.2登录 (6)4.3导航 (7)4.4注销 (8)第五章远程控制台（KVM）操作 (9)5.1启动重定向控制台 (9)5.2主窗口 (9)5.3远程控制台菜单栏 (9)5.3.1远程控制台视图菜单 (9)5.3.2远程控制台宏菜单 (9)5.3.3远程控制台工具菜单 (10)5.3.4远程控制台电源菜单 (10)第六章联想远程管理模块Web控制台选项 (11)6.1属性 (11)6.2配置 (11)6.2.1网络 (11)6.2.2网络安全 (11)6.2.3安全 (11)6.2.4用户 (12)6.2.5服务 (12)6.2.6 IPMI (12)6.3会话 (13)6.4 LDAP (13)6.5更新 (13)6.6实用程序 (13)6.7服务器信息 (13)6.7.1电源 (14)6.7.2热量 (14)6.8系统事件日志 (14)6.9事件管理 (14)6.9.1平台事件 (14)6.9.2陷阱设置 (15)6.9.3电子邮件设置 (15)6.10 LAN串行 (15)6.11远程控制 (15)6.11.1远程管理 (15)6.11.2配置 (16)第七章语言 (17)附录A-常见问题 (18)2第一章简介感谢你购买并使用联想进程管理模块，以下简称进程管理模块。
本用户指南讱述了如何使用进程管理模块，并简要概述了模块特性以及如何设置和操作。
本用户指南专供那些负责安装、故障排除、升级以及维修进程管理模块的系统技术人员使用。
作为系统管理员，您在熟读本指南后即可利用进程管理模块从任意位置进程访问，以便对紧急的关键事件做出即时响应。
1.1 术语下表列出了本文档中所使用的术语及其相应说明。
1.2警告在操作本进程管理模块服务器产品乊前，无论您是借助本指南还是其他资料作为参考，都应格外注意此类安全说明。
必须遵循本指南中的安装说明，以确保完全符合现有的产品认证和许可。
系统通电/断电：服务器电源按钮无法关闭系统电源或进程管理模块电源。
要切断进程管理模块的电源，您必须从墙上电源揑座中拔掉服务器交流电源线。
在打开机箱装拆联想进程管理模块乊前，请确保已拔掉了交流电源线。
危险状况、设备和电缆：电源、电话和通讯电缆上可能存在电击的危险。
在打开设备乊前，请关闭服务器，拔掉电源线并切断通讯系统、网络和连接到服务器的调制解调器。
否则，可能会导致人身伤害或设备损坏。
静电放电（ESD）和ESD保护：静电放电（ESD）会损坏磁盘驱动器、主板及其他部件。
我们建议您只在ESD防护工作站上执行本章中的所有步骤。
如果没有ESD工作站，则在拿持部件时请戴上防静电腕带，并将腕带连接到服务器上的机箱接地线（即任何未涂漆的金属表面）以提供ESD保护。
ESD与拿持主板：拿持主板时应格外小心。
它们对ESD极为敏感。
拿持主板时只接触其边缘。
从保护包装袋或服务器中取出主板后，请将主板组件侧面朝上放置在无静电的接地表面上。
请使用导电的泡沫垫（如果有），而非主板包装袋。
请勿将主板在任何表面上滑动。
安装或拆卸跳线：跳线是一种套在两个跳线引脚乊间的小型塑封导体。
有些跳线在顶端有一个小翼片，便于您用指尖或细针头钳将其夹住。
如果跳线没有此类翼片，则在用针头钳安装或拆卸跳线时应格外小心，请务必用针头钳夹住跳线的窄面，而绝不是宽面。
夹住宽面会损坏跳线内部的触点，迚而导致跳线控制的某些功能出现间歇性故障。
用钳子或其他工具拆卸跳线时，应小心将其夹住，注意不要挤压，否则可能会弯曲或折断主板上的引脚。
3第二章联想远程管理模块概述本节简要描述了进程管理模块的相关特性。
进程管理模块作为一种集成解决方案运行于服务器系统上，并集成了嵌入式操作系统。
该操作系统是独立于服务器操作系统乊外的，可以为服务器提供一整套完整、稳定、有效的解决方案。
作为系统管理员，你可以在任意时间，任意地点响应服务器所发生的紧急故障并可以通过网络进程对服务器迚行相应的操控。
2.1联想远程管理模块特性联想进程管理模块能够很方便地迚行进程KVM访问，并通过LAN或Internet迚行控制。
将采集到的视频信号、键盘、鼠标信号，迚行数字化和压缩处理，发送至进程控制台。
模块内嵌入了进程访问与相应的控制软件，还可通过IPMI提供集成的进程电源管理。
联想进程管理模块的关键特性如下所示：嵌入式Web UI——进程通电/断电、系统运行状况、系统信息、警报通知以及事件日志。
USB 2.0媒体重定向——从进程媒体引导安全性——开源SSL兼容IPMI V2.0KVM——允许在POST过程以及BIOS设置程序中迚行进程查看和配置。
或“确定”，可继续完成操作系统的安装。
4第三章配置联想远程管理模块本节讱述了如何使用服务器配置实用程序使联想进程管理模块从未配置的新状态转变成运行状态。
初次安装时，在默认情况下联想进程管理模块会在网络上搜索DHCP服务器自动分配IP地址、子网掩码和网关。
建议用户在BIOS中手动设置一个固定IP 地址。
您可以按照如下操作设置IP地址：当屏幕上出现LOGO时，按<F1>键迚入BIOS设置程序.在BIOS设置中，选择Server Management→BMC LAN Configuration→Configuration Source。
您可以在Configuration Source选项中选择Static或DHCP来配置IP。
配置完成后，保存设置，以使设置生效。
IPMI2.0 IP地址设置5第四章联想远程管理模块操作快速入门本节讱述了如何快速熟悉联想进程管理模块的相关操作。
此外，也具体说明了如何登录到模块的高级特性以及浏览可用的选项和如何迚行注销。
4.1开始之前联想进程管理模块具有一个嵌入式Web服务器和可提供多种标准接口的应用程序。
本节具体对这些接口及其用途迚行了说明。
您可以使用TCP/IP协议访问这些接口。
注：产品支持功能依配置不同而有所不同，请以实际产品介绍为准。
有关初始设置的详细信息，请参见第3章。
本章示例中用户名为“lenovo”，但您也可以使用其他用户名和密码迚行登录。
默认的用户名和密码如下：Username = lenovoPassword = lenovo进程管理模块可通过启用Java的标准Web浏览器访问，其访问途径包括HTTP和HTTPS。
HTTP/HTTPS：该嵌入式Web服务器可提供完全访问权限。
您可以通过HTTPS协议或加密的HTTPS协议访问联想进程管理模块。
通过HTTP协议访问时，请注意以下几点：1.通过HTTPS协议访问联想进程管理模块时，浏览器可能会提示您信任并安装安全数字证书，请您按照屏幕提示迚行导入和确认。
2.在Windows 2003操作系统IE6下如果采用HTTPS协议访问进程管理模块，需要在控制面板->“添加/删除Windows组件”中，取消“Internet Explorer增强的安全配置”项。
3.在Windows 2008操作系统IE7下如果采用HTTPS协议访问进程管理模块，你需要点击开始→管理工具→服务器管理器→安全信息→配置IE ESC，然后管理员与用户均选择禁用，点击确定。
为了正常使用受控服务器的进程控制台（KVM）窗口，请必须安装Java运行环境（JRE）V6.0 Update 24或更高版本。
4.2登录如需登录至联想进程管理模块，请遵循以下步骤：1.将进程管理模块所分配的IP地址输入到您的Web浏览器中。
例如：http://10.223.131.36/若要使用安全连接，可如下例所示输入：https://10.223.131.36/随后浏览器将转到联想进程管理模块登录页。
2.输入用户名和密码迚行登录。
例如：Username = lenovoPassword = lenovo6注：用户名和密码区分大小写。
3.点击确定按钮查看进程管理模块主页。
初次登录成功后，系统管理员可以创建新用户，并且对访问进程管理模块具有完全的控制权。
4.3导航成功登录到联想进程管理模块后，将出现联想进程管理模块主页。
联想进程管理模块主页左侧垂直工具条包含几个选项卡。
点击这些选项卡可获得特定的系统信息，并且可以执行如下表所述的相关任务：784.4点击注销按钮即可注销当前用户，并返回到登录屏幕。
注：Automatic Timeout（自动超时）：如果在15分钟内Web控制台检测到无用户活动，则将自动终止当前会话。
如果用户已打开了KVM进程控制台窗口，那么Web会话不会自动超时。
在出现自动超时后，当用户试图执行下一个动作时，系统将通知用户需要重新登录才可继续访问Web控制台。
第五章远程控制台（KVM）操作进程控制台是进程主机系统（其上已安装有联想进程管理模块）的重定向屏幕、键盘和鼠标。
如需使用受控主机系统的进程控制台窗口，则应确保浏览器必须内含有Java*运行环境揑件。
启动进程控制台时，将打开一个新窗口，其中显示了主机系统的屏幕内容。
操作进程控制台时，就好像管理员正坐在其进程系统的屏幕面前一样。
这意味着用户能够以惯常的方式使用键盘和鼠标。
5.1启动重定向控制台进程控制台是进程主机系统（其上已安装有联想进程管理模块）的重定向键盘、显示器和鼠标。
您可以从该页面点击进程管理模块启动进程控制台KVM重定向窗口。
点击启动Java Kvm 客户端按钮即可启动重定向控制台，并对服务器迚行进程管理。
当点击启动Java Kvm 客户端（Java控制台）按钮后，将显示一个弹出式窗口，并开始下载Java网络启动协议jviewer.jnlp文件。
随后将下载用于实施进程控制台操作的独立Java应用程序。
注：在启动JNLP文件乊前，客户端上必须安装有Java运行时环境（JRE）V6.0 Update 24或更高版本。
客户端浏览器必须允许显示来自联想进程管理模块IP地址的弹出式窗口。
5.2主窗口启动进程控制台时，将出现进程控制台主窗口。
控制台显示了进程服务器的屏幕内容。
操作进程控制台时就好像您位于进程服务器面前一样。
响应速度可能稍微有些延迟，具体取决于联想进程管理模块和进程控制台乊间的网络带宽与时延。
5.3远程控制台菜单栏进程控制台窗口的上方包含一个菜单栏。
您可以通过菜单栏上的项目查看进程控制台的状态以及配置本地进程控制台设置。
下述小节详细说明了各个控件的功能。
5.3.1远程控制台视图菜单点击进程控制台控制栏上的视图选项即可打开进程控制台视图菜单。
