极化机理
电介质的极化机理主要包括电子极化、离子极化和取向极化等。其中，电子极化 和离子极化是原子或离子内部的极化，而取向极化则是偶极子沿电场方向的排列 。
影响极化因素
温度
温度对电介质的极化有重要影响 。一般来说，随着温度的升高，
电介质的极化程度会降低。
频率
电场频率对电介质的极化也有影 响。在低频电场下，电介质有足 够的时间进行极化响应，而在高 频电场下，电介质的极化响应会
电场作用下，偶极子更容易沿电场方向排列，从而提高极化效果。
影响因素对极化过程影响规律探讨
频率对极化过程的影响
频率越高，电介质内部偶极子的响应时间越短，导致极化效果减弱。因此，在高频应用中 需要选择具有优异高频特性的电介质材料。
温度对极化过程的影响
温度对电介质极化过程具有双重影响。在低温区，适当提高温度有助于增强极化效果；而 在高温区，过高的温度会导致热运动加剧，降低极化效果。因此，在实际应用中需要控制 合适的温度范围。
未来发展趋势预测
高性能电介质材料研发
随着科技的不断进步，对电介质材料的性能要求将越来越高，未 来研发重点将放在高性能电介质材料的探索与合成上。
多场耦合极化机理研究
针对实际应用中多场耦合作用的复杂性，未来研究将更加注重揭示 多场耦合作用下的极化机理和规律。
跨尺度模拟与实验研究
结合计算机模拟技术，实现从微观到宏观的跨尺度模拟与实验研究 ，为电介质极化现象的深入理解和应用提供有力支持。
实验装置搭建及原理
装置组成
实验装置主要包括高压电源、电极系统 、测量仪表和数据采集系统等部分。
VS
工作原理
通过高压电源在电极系统间施加电压，使 电介质样品处于电场中。测量仪表用于监 测电场强度、电流和电压等参数，数据采 集系统则实时记录实验数据。
电介质中的极化现象与介电常数
电介质中的极化现象与介电常数电介质是一种能将电场中的电荷正负离子重新分布的材料，当电介质置于外加电场中时，其内部的正负离子会发生极化现象，使介质中产生一个与外加电场方向相反但大小相同的极化电场。
这个极化过程是由于正负离子在电场作用下移动所引起的。
本文将讨论电介质中的极化现象与介电常数。
一、极化现象的机理在电介质中，正负离子之间存在有电相互作用，当外加电场作用于电介质时，电场力会将正负离子向相反方向移动，这种离子移动产生了两种电极化现象：取向极化和电荷极化。
1. 取向极化取向极化主要指的是电介质中的分子在电场作用下，由于自发定向而出现极化现象。
电场力可以使分子的正极和负极重新排序，使得整个电介质的正极和负极方向与外加电场方向相反，从而形成一个与外加电场方向相反但大小相同的极化电场。
2. 电荷极化电荷极化是由电介质中的正负离子在电场作用下发生移动而产生的。
正离子会向电场方向移动，而负离子则向相反的方向移动，导致电介质中产生一个内部电场，与外加电场方向相反。
二、介电常数的概念介电常数是反映电介质中电极化程度的物理量，用ε或ε_r表示。
它定义为电介质中产生的电场强度与外加电场强度之比。
介电常数越大，说明电介质在外加电场下电极化程度越高。
介电常数既可以是常数，也可以是频率相关的量。
对于静态或低频区域，介电常数是常数，而在高频区域，介电常数则会随频率的增加而变化。
三、介电常数的影响因素介电常数的大小受到多个因素的影响，以下是其中几个主要因素：1. 分子结构和极性分子结构和极性对电介质的介电常数有重要影响。
极性分子的电介质通常具有较高的介电常数，因为极性分子能更容易受到电场的影响，形成较强的极化。
2. 温度介电常数通常随着温度的升高而减小。
这是因为温度的升高会增加电介质中分子的热运动，使分子难以保持定向，从而降低电介质的极化程度。
3. 频率介电常数在不同频率下也会有所不同。
在高频区域，极化过程会受到分子间相互作用和电场反向作用的影响，导致介电常数的变化。
电介质的极化知识点
电介质的极化知识点电介质是一种具有不良导电性质的物质，能够在电场中极化，并且在极化过程中，电介质内部的正、负电荷分离形成极化电荷。
电介质的极化现象在电子学、物理学、化学等领域中具有重要的应用和理论意义。
本文将针对电介质的极化进行详细阐述，包括极化的概念、分类、极化机制等重要知识点。
一、极化的概念极化是指电介质在外加电场的作用下，内部发生的一种现象，即电介质内部的正、负电荷分离形成极化电荷。
当电介质处于无电场状态时，其内部的正负电荷呈均匀分布；而当外加电场存在时，正负电荷会发生位移，并在电介质两端形成极化电荷。
二、电介质的极化分类根据电介质极化的性质和机制，可以将电介质的极化分为以下几种类型：1. 电子极化电子极化是指电子在电场作用下发生位移，从而使得电介质发生偶极矩的现象。
在电子极化过程中，电子云相对于离子核的位移引起了正、负电荷的分离。
2. 离子极化离子极化是指电介质中的正、负离子在电场中发生位移，从而产生极化现象。
离子极化通常发生在电解质溶液中，当外加电场作用于电解质溶液时，正、负离子会向相反的方向运动，形成极化电荷。
3. 偶极子极化偶极子极化是指由于电介质内部存在着极性分子，这些极性分子在外加电场作用下，会使得电介质发生极化现象。
在偶极子极化过程中，极性分子的正负电荷偏移，从而形成极化电荷。
4. 空间电荷极化空间电荷极化是指电介质内部的自由电荷在电场作用下发生位移，从而形成极化电荷。
空间电荷极化通常发生在导体中，由于导体内部的自由电子可以自由运动，受到外加电场的作用，自由电荷会在导体表面积聚形成极化电荷。
三、电介质的极化机制电介质的极化机制决定了它在电场中的极化特性。
根据电介质的性质和结构，极化机制可以分为以下几种：1. 电子极化机制电子极化主要发生在电子绝缘体中，在外加电场的作用下，电子云发生位移，并与离子核产生相对位移，从而使电介质发生极化。
2. 离子极化机制离子极化机制主要发生在电解质溶液中。
电介质的极化课件
电介质分类
总结词
电介质根据其组成和结构可分为离子型、电子型和复合型三 类。
详细描述
离子型电介质由正负离子组成，在电场作用下离子会发生定 向移动形成传导电流。电子型电介质由自由电子组成，其导 电性类似于金属导体。复合型电介质则同时包含离子和电子 两种导电机制。
电介质性质
总结词
电介质的主要性质包括绝缘性、介电常数、介质损耗等。
详细描述
电介质的绝缘性是指其抵抗电流通过的能力，介电常数则反映了电介质在电场 作用下的极化程度，而介质损耗则是指电介质在电场作用下能量损耗的能力。 这些性质在电力系统和电子设备中具有重要的应用价值。
02
电介质极化原理
极化现象
01
02
03
极化现象
电介质在电场的作用下， 正负电荷中心发生相对位 移，从而在电介质中出现 的宏观电荷现象。
压电效应
压电效应是指电介质在受到外力作 用时，会在其内部产生电荷的现象 ，其特点是具有逆压电效应和正压 电效应。
极化机制
电子位移极化
取向极化
电子位移极化是指在外加电场的作用 下，电子受到电场力的作用而发生位 移，从而产生宏观电荷的现象。
取向极化是指在外加电场的作用下， 分子中的正负电荷中心发生相对位移 ，从而产生宏观电荷的现象。
分析不同电介质材料的极化特 性。
实验设备
电极
用于施加电场和测 量电位的电极。
测量仪器
用于测量电介质极 化率的测量仪器。
电介质样品
不同类型和性质的 电介质材料。
电源
用于提供实验所需 电压的电源。
实验装置
包括电容器、绝缘 支架、绝缘棒等组 成的实验装置。
实验步骤
01
电介质极化
电介质极化

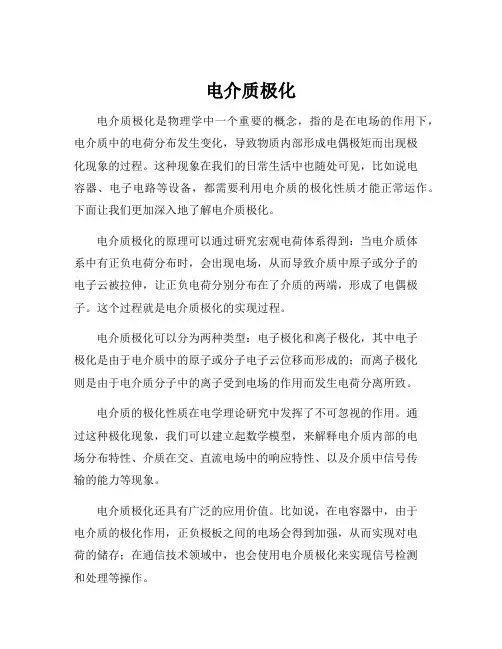

电介质极化是物理学中一个重要的概念，指的是在电场的作用下，电介质中的电荷分布发生变化，导致物质内部形成电偶极矩而出现极
化现象的过程。
这种现象在我们的日常生活中也随处可见，比如说电
容器、电子电路等设备，都需要利用电介质的极化性质才能正常运作。
下面让我们更加深入地了解电介质极化。
电介质极化的原理可以通过研究宏观电荷体系得到：当电介质体
系中有正负电荷分布时，会出现电场，从而导致介质中原子或分子的
电子云被拉伸，让正负电荷分别分布在了介质的两端，形成了电偶极子。
这个过程就是电介质极化的实现过程。
电介质极化可以分为两种类型：电子极化和离子极化，其中电子
极化是由于电介质中的原子或分子电子云位移而形成的；而离子极化
则是由于电介质分子中的离子受到电场的作用而发生电荷分离所致。
电介质的极化性质在电学理论研究中发挥了不可忽视的作用。
通
过这种极化现象，我们可以建立起数学模型，来解释电介质内部的电
场分布特性、介质在交、直流电场中的响应特性、以及介质中信号传
输的能力等现象。
电介质极化还具有广泛的应用价值。
比如说，在电容器中，由于
电介质的极化作用，正负极板之间的电场会得到加强，从而实现对电
荷的储存；在通信技术领域中，也会使用电介质极化来实现信号检测
和处理等操作。
总之，电介质极化是电学领域中一个非常重要的概念。
了解电介质极化的原理和应用，对于我们更加深入地了解电学理论、掌握电学技术，具有十分重要的指导意义。
电介质极化实验报告
一、实验目的1. 了解电介质极化的基本原理。
2. 掌握电介质极化实验方法及操作步骤。
3. 通过实验，验证电介质极化现象，分析影响极化程度的主要因素。
二、实验原理电介质极化是指在外加电场作用下，电介质内部正负电荷分布发生改变，从而在电介质内部产生一个与外电场方向相反的电场。
这种现象主要分为两种：位移极化和取向极化。
位移极化是指在外电场作用下，无极分子的正负电荷重心发生相对位移，形成电偶极子。
取向极化是指在外电场作用下，有极分子的固有电矩趋向于电场方向，从而使电介质内部产生极化。
三、实验仪器与材料1. 电介质极化仪2. 电压表3. 电流表4. 标准电容器5. 电介质样品（如：云母、石英、聚乙烯等）6. 橡胶棒7. 导线8. 电源四、实验步骤1. 将电介质极化仪、电压表、电流表、标准电容器、电介质样品、橡胶棒、导线和电源按图连接。
2. 将电介质样品固定在橡胶棒上，确保样品与极化仪的电极接触良好。
3. 打开电源，调节电压至一定值，记录电压表和电流表示数。
4. 观察电介质样品的极化现象，并记录观察结果。
5. 改变电介质样品的厚度，重复步骤3和4，记录不同厚度下的极化现象和电压、电流表示数。
6. 将电介质样品更换为不同种类，重复步骤3至5，观察并记录不同电介质样品的极化现象。
7. 分析实验数据，验证电介质极化现象，并探讨影响极化程度的主要因素。
五、实验结果与分析1. 观察结果：在外加电场作用下，电介质样品出现极化现象，电压表示数有所增加，电流表示数有所减小。
2. 数据分析：（1）随着电介质样品厚度的增加，电压表示数逐渐增加，电流表示数逐渐减小。
这表明电介质极化程度随厚度增加而增强。
（2）更换不同种类电介质样品后，电压表示数和电流表示数有所差异。
这表明不同电介质样品的极化程度不同。
（3）实验结果表明，电介质极化现象与电介质种类、厚度、外加电场强度等因素有关。
六、实验结论1. 电介质极化现象在外加电场作用下确实存在，主要分为位移极化和取向极化。
《电磁场理论》2.4 电介质的极化
± ± ±
(a )
1
2.电介质的极化
定义：这种在外电场作用下，电介质中出现有序排列的 电偶极子，表面上出现束缚电荷的现象，称为电介质的 极化。
(1)无极分子的极化：位移极化
外加电场 ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± (a ) － － － － ＋ ＋ ＋ ＋ － － － － ＋ ＋ ＋ ＋ (b ) － － － － ＋ ＋ ＋ ＋ － － － － ＋ ＋ ＋ ＋ 外加电场
QP P dV
V
S
dS P
S
( P)dV P ndS
V
01:55
P ndS P ndS 0
S S
7
3)当极化强度 P 为常数时，称为均匀极化。均匀极化时介 质内部不出现体极化电荷，极化电荷只会出现在介质表面 上。均匀介质一般有 P 为常数，而真空中有 P 0 。 4)若极化媒质内存在自由电荷，则在自由电荷处一般存在 极化电荷。 5)两种介质分界面上的极化电荷
R
V
dV
1 4 0
P
S
R
dS
6
(r )
1 4 0
P
R
V
dV
1 4 0
P
S
R
dS
计算介质极化后所产生的电位： 1)将电介质从所研究的区域取走， 2)计算 P和 P ， 3)按计算自由电荷的电场的方法来计算极化电荷的电场。 说明： 1)极化电荷不能自由运动，也称为束缚电荷； 2)由电荷守恒定律，电介质内的总极化电荷为零；
Pn S R dS ]
电介质的四种极化方式
电介质的四种极化方式
电介质的四种极化方式是电子位移极化、离子位移极化、偶极子极化和空间电荷极化。
1、电子位移极化
一切电介质都是由分子构成的，而分子又是由原子组成的，每个原子都是由带正电荷的原子核和围绕着原子核的带负电的电子构成的。
2、离子式极化
离子的极化由法扬斯首先提出。
离子极化指的是在离子化合物中，正、负离子的电子云分布在对方离子的电场作用下，发生变形的现象。
离子极化能对金属化合物性质产生影响。
3、偶极子极化
偶极子极化是指在电场作用下，组成介质的分子的固有偶极矩将沿着电场方向排列，所有偶极矩的矢量和不为零，介质产生宏观极化强度。
4、空间电荷极化
空间电荷极化常常发生在不均匀介质中，在外电场的作用下，不均匀电介质中的正负间隙离子分别向负、正极移动，引起电介质内各点离子密度的变化，产生电偶极矩，这种极化称为空间电荷极化。
电介质中的电极化现象
电介质中的电极化现象电介质是电导率较低的物质，大多数是非金属的固体或液体。
电介质的一个重要特征是它们可以被电场极化，即在电介质中产生电荷分离，形成电偶极矩。
这种现象被称为电极化，它对于电介质的性质和应用有着重要影响。
一、电极化的机制电极化的机制有多种，其中最常见的是离子导电和电子极化。
离子导电是指当电介质中存在可离子化物质（如溶解的盐或酸）时，电场会引起离子的移动，从而导致电介质中的离子分布不均。
正离子向电场的负极移动，负离子向正极移动，产生电偶极矩。
这种电极化机制常见于液体中，比如盐水溶液。
电子极化是指电场导致电介质中原子或分子的电子云偏离其平衡位置，形成永久或瞬时的电偶极矩。
这种电极化机制广泛存在于固体和液体电介质中。
二、极化与介电常数介电常数是衡量电介质相对于真空的电容性能的物理常数。
它描述了电场在电介质中传播的速度，也反映了电介质的极化程度。
电极化会使电介质内部的电场减弱，增加电场强度下的电介质电容。
这是因为极化过程会生成相反方向的电荷分布，产生与外加电场相抵消的电场。
因此，电介质的介电常数大于1。
通过极化现象，电介质能够存储电荷和能量。
在某些应用中，为了提高电容器的电容性能，可以将电介质用作电容器的介质。
通过选择具有较高极化程度的电介质，可以获得更大的电容。
三、应用电介质的电极化现象在现代科技中有着广泛的应用。
下面几个领域是电极化现象常见的应用示例。
1. 电解质电池电解质电池是利用电介质中的离子导电机制来实现能量转化的装置。
典型的电解质电池包括铅酸电池和锂离子电池。
在这些电池中，电解质的极化现象是电池充放电过程的基础。
2. 电介质储能器电介质储能器是一种储存电能的设备，它利用电介质的极化来存储电荷。
储能器可以用于平衡或峰值削平电网上的能量需求，以及为移动设备和电动汽车等提供电源。
3. 电介质电压传感器电介质电压传感器是一种测量高电压或强电场的设备。
它利用电介质中的电极化现象来检测电势差并转换为信号输出。
电介质物理课件第一章电介质极化1 共86页
在电场的影响下，物质中含有可移动宏观距离的电荷 叫做自由电荷。
束缚电荷：
如果电荷被紧密地束缚在局域位置上，不能作宏观距 离移动，只能在原子范围内活动，这种电荷叫做束缚 电荷。
极化与极化电荷
在外电场的作用下，束缚电荷的局部移动导致宏观上 显示出电性，在电介质的表面和内部不均匀的地方出 现电荷，这种现象称为极化，出现的电荷称为极化电 荷。
Ee
极化系数
与相对介电常数类似，表示了电介质材料对电容量 的宏观影响
r 1
返回
3．描述极化过程的宏观参数有哪些内在联系？什么是克劳修斯方程？它们 是如何导出的？（掌握）
描述几何结构参数：
极板面积，间距
描述外电场参数：
宏观施加外电压，宏观外电场强度，极板自由电荷场 强
产生的场强的矢量和。（场强叠加原理）
上一页 下一页 返 回
3．什么叫高斯定理？怎样运用高斯定理分析解决电场强度的计 算问题？（掌握）
电场强度通量的概念：
高斯定理物理语言表述：
对任意封闭曲面的电场强度通量正比于该封闭曲面内电荷的代数
和
高斯定理数学表述： 高斯定理的证明：
返回
1.0.5 本章难点
有效电场的概念
返回
1.0.6 本章内容
1-18 1-19 1-20 1-21 1-22 1-23
返回
1.1 真空中的电场
1．什么是库仑定律？（掌握） 2．什么叫电场、静电场、电场强度及电力线？电
场有哪些基本性质？（掌握) 3．什么叫高斯定理？怎样运用高斯定理分析解决
该点感应的最大电荷密度，方向与该点的场强方向相
同。
电介质的极化
电介质（dielectric）也就是绝缘体，它们本身是不导电的，即它们不含有自由电子。
因此，与导体相比，电介质对外场的响应是不同的。
对于导体而言，其对外电场的响应就是自由电子定向移动，产生感应电荷，最终达到静电平衡。
而对于电介质而言，其对外电场的响应是束缚电荷的受限移动（移动范围不能超出原子），从而产生宏观的极化电荷。
这种对外电场的响应称为电介质的极化。
极化的微观过程是束缚电荷在外电场中的运动。
任何物质的分子都是由电子和原子核构成的，整个分子是电中性的。
正（原子核）、负电荷（各个电子）在空间中都具有一定的分布。
利用等效理论（原理），对正、负电荷分开处理，可以得到这个分子的等效正电荷的大小、位置以及等效负电荷的大小、位置。
这样，就可以得到分子的等效固有电偶极矩。
根据对称性，可以将分子分为无极分子和有极分子。
顾名思义，无极分子就是分子等效电极距为0的分子，即分子的正、负等效电荷的位置重合，这要求分子的结构具有某些对称性，如氢分子，四氯化碳分子等。
有极分子就是分子等效电极距不为0的分子，这种情况更为多见。
自然地，这两种分子的极化机制不同。
对于无极分子而言，一旦加上了外电场，原本重合的正、负等效电荷点会分开，产生感生电极距，也称为位移极化。
而对于有极分子而言，不仅仅有位移极化，本身的固有电极距会在外场作用下从原本的杂乱无章到逐渐有序，这种极化称为取向极化。
那么如何定量描述极化的强度呢？极化强度是宏观量，而极化微观机制是微观图像。
将宏观量和微观图像联系起来的有效工具便是微元法，即取一小块体积元，将体积元内所有电极距叠加起来，除以体积元的大小，定义为极化强度矢量。
那么极化电荷的分布情况如何呢？对于均匀的电介质而言，可以想象，电介质体内是不会出现宏观的极化电荷的，因为它们都抵消掉了（想象一下极化的微观过程可知）。
但在表面情况就不同了。
这个表面并不是电介质的理想表面，而是指距离理想表面的距离小于L的地方。
其中L为分子感生电极距中等效正电荷点与等效负电荷点的距离。
电介质的极化
+
+
H
+
正负电荷 中心重合
+
H C H
+
pe
O +
HH+ NhomakorabeaH
pe 0
pe
正电荷中心 ——分子电偶极矩
1. 无极分子的位移极化
e
无外电场时 pe 0
f
pe
l
E外
f
加上外电场后
pe 0
E外
+
极化电荷
+ + + + + +
极化电荷
2. 有极分子的转向极化
0
S
E dS
1
0
( 0 )S
r 1 0 r
0 ( 0 ) 0 0 r
1
+ + +
电位移矢量
D 0 r E E
有介质时的高斯定理
n D dS q0i S i 1
通过高斯面的电位移通量等于高斯面所包围的自由电荷 的代数和，与极化电荷及高斯面外电荷无关。
无电介质时
0
r
四.有电介质时的高斯定理
无电介质时
电位移矢量 0
+ + + + + + + + + + + + + + + + +
1 S E0 dS 0 0S
加入电介质后(各 向同性电介质）
σ '
σ '
-
电介质极化类型及其特点
电介质极化是指在外加电场作用下，电介质中的电荷分布发生变化，形成电偶极子，从而使介质极化的现象。
根据电介质极化的特点，可以将其分为以下两种类型：
1. 瞬时极化
瞬时极化是指在外加电场作用下，电介质中的电荷分布发生瞬间变化，形成短暂的电偶极子，但很快就会消失。
瞬时极化通常发生在电介质中存在可移动电荷的情况下，例如在气体中存在自由电子和离子，或者在液体中存在可移动离子。
瞬时极化的特点是极化速度快，极化过程短暂，通常只有几个皮秒的时间。
此外，瞬时极化所形成的电偶极子的方向和大小与外加电场的方向和强度有关，因此可以通过调整电场的方向和强度来控制极化程度。
2. 永久极化
永久极化是指在外加电场作用下，电介质中的电荷分布发生变化，形成永久的电偶极子，不会很快消失。
永久极化通常发生在电介质中存在固定电荷的情况下，例如在晶体中存在离子或分子中存在极性共价键。
永久极化的特点是极化速度慢，极化过程长，通常需要几秒钟或更长的时间才能完成。
此外，永久极化所形成的电偶极子的方向和大小与外加电场的方向和强度有关，但与电介质本身的结构和性质也有关系。
总的来说，电介质极化是电介质在电场作用下发生的一种物理现象，它对电介质的电学性能和电学特性有着重要的影响。
不同类型的电介质极化具有不同的特点和应用，需要根据具体情况进行选择和利用。
第九章 第一节 电介质的极化
5.夹层极化---有损极化
K K
U U
g1
C1
U
1
g2
C2
U
2
极化特性的实用意义
在制造电容器时，选择适当的电介质。为了追求一定的电容 器具有较大的电容量，应选择介电常数较大的电介质。 设计某些绝缘结构时，为了减小通过绝缘的电容电流及由极 化引起的发热损耗，这时就不宜选择介电常数太大的电介质。 交流及冲击电压下，多层串联介质中的场强按电容分布， 因此可利用不同的介质适当组合来改善绝缘中的电场分布， 使之尽可能趋于均匀，以充分利用电介质的绝缘强度，优化 绝缘结构。
第一节 电介质的极化
高压设备
变压器、互感器、断路器 设备的导电部分要用气体、液 体、固体绝缘材料或它们的组 合与接地的外壳或支架隔离开， 以保持设备的正常运行。
在电场的作用下，绝缘物 质会发生各种物理现象： 极化、损耗、电离、击穿 放电等等 但有些现象至今未能从 理论上获得完满的解释， 因此在高电压技术领域 中，不论是教学还是科 研，都要倚重试验技术。
2. 离子式极化
在离子式结构的电介质中， 当有外电场作用时，则除了 促使各个离子内部产生电子 式极化之外，还将产生正负 离子的相对位移，使正负离 子按照电厂的方向进行有序 排列，形成极化，这种极化 称为离子式极化
图9-3 离子式极化 （a）无外加电场；（b）有外加电场
完成离子式极化所需的时间也很短，约10-13s ，其极化响应
图9-2 电子式极化 （a）无外加电场；（b）有外加电场
电子式极化的特点： (1) 电子式极化存在于所有电介质中。 (2) 由于电子异常轻小，完成极化所需的时间极短，约10-15s， 极化响应速度极快，通常相当于紫外线频率范围。 (3) 电子式极化具有弹性。一旦外电场减小时，依靠正、负电 荷之间的吸引力，其作用中心立即重合而恢复成中性。 (4) 电子式极化所消耗的能量可忽略不计，称为“无损极化”。
电介质极化
3、 材料的介质损耗与极化形式有关，而介质损耗是 影响绝缘劣化和热击穿的一个重要因素。
4、 在绝缘预防性试验中，夹层极化现象可用来判断 绝缘受潮情况。例如，水分侵入电介质后，使材 料的介电常数增大，同时水分能增强夹层式极化 作用，因此，通过测量材料的相对介电常数，就 能判断电介质受潮程度。
以变压器油中气泡为例：
油 E泡 泡 E油
E泡
E油
• 油 泡
E油
•
2.2 1.0058
2.2E油
第一节 电介质的极化
极化的概念： 在外电场作用下，电介质的 表面上出现束缚电荷的现象 叫做电介质极化。
极化的形式： 电子式极化、离子式极化 偶极子式极化、夹层式极化
电子式极化：（存在于一切材料中）
电子式极化特点：时间短，无能量损耗，弹性极化
离子式极化：（存在于离子结构物质中）
离子式极化特点：时间短，无能量损耗，弹性极化
真空介电常数 0 1/(0C 2 ) 绝对介电常数 相对介电常数 r / 0
以平行板电容器为例：
相对介电常数电介质时，应注意相对介电常数 r 的大小。 用作电容器的绝缘介质时，希望 r 大些好。 用作其它设备的绝缘介质时，希望 r 小些好。
偶极子式极化：（存在于极性材料中）
偶极子式极化特点：时间较长，有能量损耗，非弹性极化
夹层式极化：（存在于多种材料的交界面）
合闸后，两层介质上的电压有一个重新分配的过程，而其 上的电荷也会重新分配。
夹层式极化特点：时间很长，有能量损耗，非弹性极化
介电常数：表征电介质在电场作用下极 化程度的物理量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电场的基本概念和规律； 电介质极化基本概念； 有效电场； 电介质极化机理
返 回
1.0.5 本章难点
有效电场的概念
返 回
1.0.6 本章内容
1-18 1-19 1-20 1-21 1-22
1-23
返 回
1.1 真空中的电场
1．什么是库仑定律？（掌握） 2．什么叫电场、静电场、电场强度及电力线？电 场有哪些基本性质？（掌握) 3．什么叫高斯定理？怎样运用高斯定理分析解决 电场强度的计算问题？（掌握） 4．什么叫电偶极子及其电矩？（掌握） 5．什么叫电感应强度（电位移）？（掌握） 6．什么叫电势？如何分析计算典型电场中的电势？ （掌握）
返 回
1.0.2 本章内容
本章主要研究电介质的极化机制及极化规 律，全章及学时分布如下： 1． 1 真空中的静电场 4学时 1．2 电介质的极化和介电系数（ 2 学时） 1． 3 洛伦兹有效电场（4学时） 1． 4 翁沙格有效电场 （2学时） 1． 5 电介质极化机理（4学时） 1． 6 介电系数 （2学时） 1． 7 离子晶体极化（2学时）
该定律是由法国工程师物理学家库仑（1736-1806）于 1785年所发现。 该定律是人类研究电现象的第一个定量化的规律，是 电学尤其是静电学的核心基础，当然也是电介质物理 学的核心基础。
科学意义：
下一页
返 回
2．什么叫电场、静电场、电场强度及电力线？电场有哪些基本 性质？（掌握)
Electric field： 电荷或变化磁场周围空间里存在的一种特殊形态的物 质。其基本特性是静止电荷置于电场中将受到作用力。 通常电场性质可通过电场强度E进行定量描述，也可通 过电力线形象直观的描述 Electric field intensity： 置于电场中某点的一个试验电荷（体积和电荷量都充 分小）不会改变原来的电荷分布，它所受的力与它的 电荷量的比值是一个与试验电荷无关而仅取决于电场 该点性质的量，这个比值描述了电场该点的性质，称 为电场强度。电场强度是个矢量。 Line of electric forece： 用来直观地图示电场分布的虚设的有向曲线族，曲线 上每一点的切线方向与该点电场方向一致。
返 回
1．什么是库仑定律？（掌握）
物理语言表述：
在真空中， 两个点电荷之间的相互作用力的方向沿着 这两个点电荷的连线，同号电荷相斥，异号电荷相吸， 作用力的大小与电荷量的乘积成正比，而与这两个点 电荷之间的距离平方成反比
q1 q 2 1 q 1q 2 数学语言表述： F r21 r21 21 F12 k 3 3 r 4 0 r 发现时间和发现人：
返 回
1.0.3 本章要求
通过本章学习，应达到下述目标： 1) 熟悉静电场的基本概念和基本规律 2）理解并掌握电介质极化的关键概念：电 介质 介电常数 相对介电常数 电偶极化 3）掌握洛伦兹有效电场 4) 掌握电介质极化机理 5）了解离子晶体极化机理
返 回
1.0.4 本章重点
1 电介质极化
1.0 本章概要 1.1 真空中的电场 1.2 电介质的极化和介电系数 1.3 洛伦兹有效电场和克劳斯-莫索蹄方程 1.4 极性液体电介质的翁沙格有效电场 1.5 电介质极化的机理 1.6 电介质的介电系数及其温度系数 1.7 离子晶体电介质中的极化
返 回
1.0 本章概要ቤተ መጻሕፍቲ ባይዱ
s
0
q dq
0 V
1
能熟练地应用高斯定理分析求解下列典型电场的电场强度分布规 律并熟记结论 （1）均匀带电的球面及均匀带电球体 （2）无限大均匀带电平面（电荷面密度为σ） （3）两无限大带电极板
返 回
4．什么叫电偶极子及其电矩？（掌握）
电偶极子的概念： 两个大小相等的正负电荷相距 L，L较讨论中所涉及到 的距离小得多，这一电荷系统称为电偶极子，连接两 电荷的直线称为电偶极子的轴线 是电介质物理的基本模型和研究观察对象 电矩μ的概念： 电量与矢径的乘积定义为电矩，电矩是矢量，方向规定由 负电荷指向正电荷。 电偶极子的场强特征： qL 电偶极子轴线上的分布特征： 任意一点的场强与电矩数值成正比，与电矩方向同向， 与距中心的距离立方成反比 电偶极子中垂线的分布特征： 任意一点的场强与电矩数值成正比，与电矩方向反向， 与距中心的距离立方成反比
返 回
5．什么叫电感应强度（电位移）？（掌握）
电感强度（电位移）概念：
电场中任意一点的电感强度在数值上等于感应板置于 该点感应的最大电荷密度，方向与该点的场强方向相 同。 D 0 r E 与产生电场的电荷的大小及分布状况有关，与电场所 在电介质无关 单位场强（静电场中）所产生的电位移，一般地介电 常数仅仅是电介质结构种类和状态的函数，是物质的 物性参数之一
上一页
下一页
返 回
3．什么叫高斯定理？怎样运用高斯定理分析解决电场强度的计 算问题？（掌握）
电场强度通量的概念： 高斯定理物理语言表述：
1 高斯定理数学表述： E ds
高斯定理的证明： 高斯定理的应用：
对任意封闭曲面的电场强度通量正比于该封闭曲面内电荷的代数 和
返 回
Static electric field：
静止电荷产生的电场叫做静电场，又叫做库仑场。 1）处在电场中的任何带电体都受到电场力的作用； 2）带电体在电场中移动时，电场力将对带电体做功； 3) 电场中任意一点的总场强等于各个电荷在该点各自 产生的场强的矢量和。（场强叠加原理）
Electric Field基本性质：
1.0.1 1.0.2 1.0.3 1.0.4 1.0.5 1.0.6
本章目的 本章内容 本章要求 本章重点 本章难点 本章作业
返 回
1.0.1 本章目的
电介质的极化过程是电介质物理研究的主 要内容和根本性任务。 电介质的极化过程是认识电介质其它物理 过程的基础。 本章设置目的是为全面掌握电介质物理打 下坚实的基础。
