喷泉模型
瀑布模型要求在软件开发的初期就完全确定软件的需求,这在很多 情况下往往是做不到的.螺旋模型试图克服瀑布模型的这一不足.SM 把软件开发过程安排为逐步细化的螺旋周期序列,每经历一个周期, 系统就细化和完善一些.SM每—螺旋周期由六个步骤组成： <1> 确定任务目标： 根据初始需求分析项目计划,确定任务目标、可选 方案和限制.<2>选择对象：对各种软硬件设备、开发方法、技术、 开发工具、人员、开发管理等对象进行选择：并决定软件是进行研 制、购买还是利用现有的.<3>分析约束条件：软件开发的时间、经 费等限制条件.<4>风险分析：评估目标、对象、约束条件三者之间 的联系,列出可能出．现的问题及问题的严重程度等,把最重要的问 题作为尚未解决的关键问题的风险.<5>制定消除风险的方法：应有 详尽的说明和周密的计划,并估计可能产生的后果.依此来开发软件, 为制订下一周期的计划打下基础.<6>制定下一周期的工作计划：在 第一个螺旋周期,确定目标、选择对象、分析约束,通过风险分析制 订消除风险的方法,初步开发原型1,制定系统生存周期计划.
软件工程的任务与研究范围
•软件产品的特点 •软件工程的研究内容与方法 •软件工具与软件支撑环境 •软件管理
软件开发的原则与方法
•软件开发的原则 • 自顶向下与模块结构 •软件开发的方法 •1.非自动形式的系统开发方法 •〔1〕系统流程图〔2〕结构分析法〔3〕结构化设计法 •〔4〕数据结构法〔5〕层次输入——处理——输出方法<HIPO法> • 2.半自动形式的系统开发方法 •〔1〕软件需求工程法〔2〕问题说明语言与分析法 • 3. 自动形式的系统开发方法 〔HOS方法〕：由计算机自动确定规 范、自动分析、自动编程、自动执行与模拟,以规范语言AXES、资 源分配工具RTA为工具.能自动进行分析、设计,工作量少、设计规范, 也能自动进行修改和维护.该方法适用于系统分析和设计.

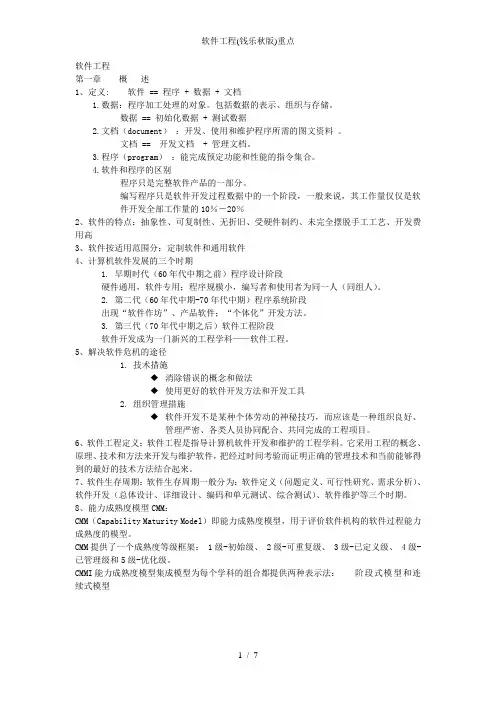

软件工程(钱乐秋版)重点
