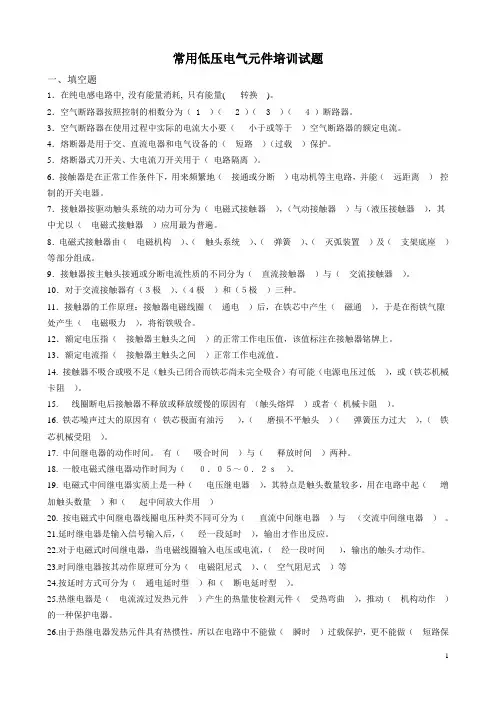

常用低压电气元件培训试题一、填空题1．在纯电感电路中, 没有能量消耗, 只有能量( 转换)。
2．空气断路器按照控制的相数分为（ 1 ）（ 2 ）（ 3 ）（ 4 ）断路器。
3．空气断路器在使用过程中实际的电流大小要（小于或等于）空气断路器的额定电流。
4．熔断器是用于交、直流电器和电气设备的（短路）（过载）保护。
5．熔断器式刀开关、大电流刀开关用于（电路隔离）。
6．接触器是在正常工作条件下，用来频繁地（接通或分断）电动机等主电路，并能（远距离）控制的开关电器。
7．接触器按驱动触头系统的动力可分为（电磁式接触器），（气动接触器）与（液压接触器），其中尤以（电磁式接触器）应用最为普遍。
8．电磁式接触器由（电磁机构）、（触头系统）、（弹簧）、（灭弧装置）及（支架底座）等部分组成。
9．接触器按主触头接通或分断电流性质的不同分为（直流接触器）与（交流接触器）。
10．对于交流接触器有（３极）、（４极）和（５极）三种。
11．接触器的工作原理：接触器电磁线圈（通电）后，在铁芯中产生（磁通），于是在衔铁气隙处产生（电磁吸力），将衔铁吸合。
12．额定电压指（接触器主触头之间）的正常工作电压值，该值标注在接触器铭牌上。
13．额定电流指（接触器主触头之间）正常工作电流值。
14. 接触器不吸合或吸不足（触头已闭合而铁芯尚未完全吸合）有可能（电源电压过低），或（铁芯机械卡阻）。
15. 线圈断电后接触器不释放或释放缓慢的原因有（触头熔焊）或者（机械卡阻）。
16. 铁芯噪声过大的原因有（铁芯极面有油污），（磨损不平触头）（弹簧压力过大），（铁芯机械受阻）。
17. 中间继电器的动作时间。
有（吸合时间）与（释放时间）两种。
18. 一般电磁式继电器动作时间为（０．０５～０．２ｓ）。
19. 电磁式中间继电器实质上是一种（电压继电器），其特点是触头数量较多，用在电路中起（增加触头数量）和（起中间放大作用）20. 按电磁式中间继电器线圈电压种类不同可分为（直流中间继电器）与（交流中间继电器）。
低压电器培训ppt课件
完整版PPT课件
16
刀开关的型号含义如下：
完整版PPT课件
17
2. 组合开关 组合开关又称转换开关， 其操作较
灵巧， 靠动触片的左右旋转来代替闸刀 开关的推合与拉开。 (1) 组合开关的作用。 (2) 组合开关的结构组成。 (3) 组合开关的类型、 图形和文字符号。
完整版PPT课件
18
绝缘杆 接线柱
电工基础知识讲座
低压电器
完整版PPT课件
1
常用低压继电保护电器
❖ 低压电器分类及产品型号 ❖ 一、常用低压继电保护电器的分类
完整版PPT课件
2
完整版PPT课件
3
❖ 1.1 低压电器的电磁机构及执行机构
❖ 电气控制系统中以电磁式电器的应用 最为普遍。 电磁式低压电器是一种用电
磁现象实现电器功能的电器类型， 此类
完整版PPT课件
23
(2) 产生自动脱扣器不能使开关分断故障的原 因有：
① 反作用弹簧1弹力不足。 ② 贮能弹簧9弹力不足。 ③ 机械部件卡阻。
完整版PPT课件
24
1.3 接触器
1. 接触器的作用与分类
接触器是一种可对交、 直流主电路及 大容量控制电路作频繁通、 断控制的 自动电磁式开关， 它通过电磁力作用 下的吸合和反力弹簧作用下的释放使触 头闭合和分断， 从而控制电路的通断。
1— 主 弹 簧 ； 2— 主 触 头 ； 3— 锁 链 ；
4— 搭 钩 ； 5— 轴 ； 6— 电 磁 脱 扣 器 ；
6
7— 杠 杆 ； 8— 电 磁 脱 扣 器 衔 铁 ；
7
9— 弹 簧 ； 10— 欠 压 脱 扣 器 衔 铁 ；
8 12
9 10
低压电气培训
按钮盒接线图说明
（1）：此图接触器线圈为380V控制的。 （2）：我们公司的接触器线圈为220V控制，只需要把L2改为N即可，
其他原理一样 （3）：备妥回路接在停止按钮后串个转换开关（SA）的常开触点回到
低压控制柜的107线号的4号端子上
常见故障及处理方法
一：中控无备妥信号，无法远程启动 1：控制回路空开跳（合上空开，并查是否短路及对地引起空开跳） 2：热继或智能保护动作（复位，检查是否卡料及检查电机） 3：转换开关是否转到中控位置（107是否得电） 4：COM电源跳（检查是否对地或短路，没问题合上空开） 5：KA1继电器是否坏（更换） 6: 主空开未送电（合上电源）
工作原理（1）
• 把低压控制柜合上，转到连接位置，送上电源，当面板HL1电源指示 灯亮起表示准备完毕，转换开关转到现场位置按下机旁启动按钮，当 线圈KM得点触点（常开点闭合）HL2亮起，常开点自锁，电机开始 运转；常开点断开，电源指示灯熄灭。按下停止按钮线圈失电，主触 头断开电机停止工作，常开点断开运行指示灯熄灭，常闭点闭合电源 指示灯亮起。
工作原理（2）
把低压控制柜合上，转到连接位置送上电源，将转换开关转到中控位 置，KA1线圈得电触点闭合（131与121接通）给中控提供备妥信号， 允许远程启动。当中控发出驱动命令后DCS柜DO中继线圈（24V)得 电闭合107与109接通，KM线圈得电主触头闭合电机工作，同时控制 柜运行指示灯亮起，电源指示灯熄灭。常开辅助触点闭合131与123 接通提供DCS的应答信号。
中控有备妥无应答跳停
二：无应答跳停 （1）：备妥丢失引起跳停（按无备妥信号处理） （2）：无应答信号（接触器触点或继电器坏） （3）：接触器坏（检查、跟换接触器) （4）：主空开跳（检查电机、空开及现场是否卡料） （5）：驱动下不来
低压电气基础知识培训
四、使用磁性开关时，应尽量远离强磁场或周围有导磁金属旳环境，以防止干扰。
功能：过载保护
FR FR
（串联在主电路中） （串联在控制电路中）
发烧元件接入电机主电 路，若长时间过载，双 金属片被烤热。因双金 属片旳下层膨胀系数大， 使其向上弯曲，扣板被 弹簧拉回，常闭触头断 开。
低压元件— 热继电器
2）文字符号：FR 3）图形符号：
热元件 常开触头 常闭触头
传感器—接近开关
3）接近开关旳分类
电感式 接近开关
利用导电物体在接近接近产生电磁场，使物体内部产生涡流。这个涡流 反作用到接近开关，使开关内部电路参数发生变化，由此辨认出有无导 电物体移近，进而控制开关旳通或断。
检测旳物体必须是导电体
电容式 接近开关
这种开关旳测量一般是构成电容器旳一种极板，而另一种极板是开关旳 外壳。这个外壳在测量过程中一般是接地或与设备旳机壳相连接。当有 物体移向接近开关时，不论它是否为导体，因为它旳接近，总要使电容 旳介电常数发生变化，从而使电容量发生变化，使得和测量头相连旳电 路状态也随之发生变化，由此便可控制开关旳接通或断开。
• 2.3 熔断器旳选用原则
1) 熔断器类型旳选择 主要根据负载旳保护特征和预期短路电流旳大小
2) 熔断器额定电压旳选择 所选熔断器旳额定电压应不低于线路旳额定工作电压
3) 熔体额定电流旳选择 ①用于保护照明或电热设备及一般控制电路旳熔断器，所选熔体旳额定 电流应等于或稍不小于负载旳额定电流。 ②用于保护电动机旳熔断器，应按电动机旳起动电流倍数考虑，避开电 动机起动电流旳影响，一般选熔体额定电流为电动机额定电流旳(1.5— 3.5)倍。
低压配电柜培训

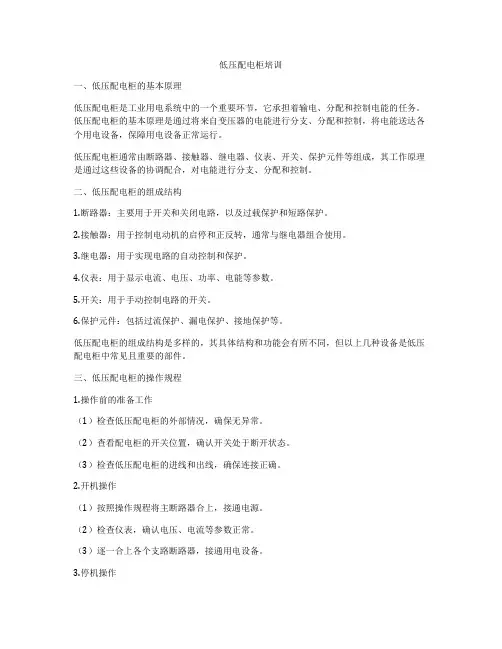

低压配电柜培训一、低压配电柜的基本原理低压配电柜是工业用电系统中的一个重要环节，它承担着输电、分配和控制电能的任务。

低压配电柜的基本原理是通过将来自变压器的电能进行分支、分配和控制，将电能送达各个用电设备，保障用电设备正常运行。
低压配电柜通常由断路器、接触器、继电器、仪表、开关、保护元件等组成，其工作原理是通过这些设备的协调配合，对电能进行分支、分配和控制。
二、低压配电柜的组成结构1.断路器：主要用于开关和关闭电路，以及过载保护和短路保护。
2.接触器：用于控制电动机的启停和正反转，通常与继电器组合使用。
3.继电器：用于实现电路的自动控制和保护。
4.仪表：用于显示电流、电压、功率、电能等参数。
5.开关：用于手动控制电路的开关。
6.保护元件：包括过流保护、漏电保护、接地保护等。
低压配电柜的组成结构是多样的，其具体结构和功能会有所不同，但以上几种设备是低压配电柜中常见且重要的部件。
三、低压配电柜的操作规程1.操作前的准备工作（1）检查低压配电柜的外部情况，确保无异常。
（2）查看配电柜的开关位置，确认开关处于断开状态。
（3）检查低压配电柜的进线和出线，确保连接正确。
2.开机操作（1）按照操作规程将主断路器合上，接通电源。
（2）检查仪表，确认电压、电流等参数正常。
（3）逐一合上各个支路断路器，接通用电设备。
3.停机操作（1）按照操作规程将各个支路断路器拉开，停止用电设备。
（2）将主断路器拉开，切断电源。
（3）关闭配电柜的门窗，确保安全。
四、低压配电柜的安全注意事项1.运行检修前必须使运行安全开关处于断开位置，贴有“禁止合闸操作”的标志。
2.定期对设备进行检查和保养，确保电气连接可靠，操作灵活。
3.严格遵守操作规程，严禁擅自改动设备和连接线路。
4.在操作过程中必须严格遵守操作规程，严禁擅自分合闸操作。
5.遇有异常情况时，应及时向维护人员报告，不得擅自处理。
五、结语通过以上培训，相信对低压配电柜的基本原理、组成结构、操作规程和安全注意事项等方面已经有了初步的了解。
