降雨强度与稳定入渗率关系的公式化分析
降雨入渗对非饱和土边坡稳定性的影响

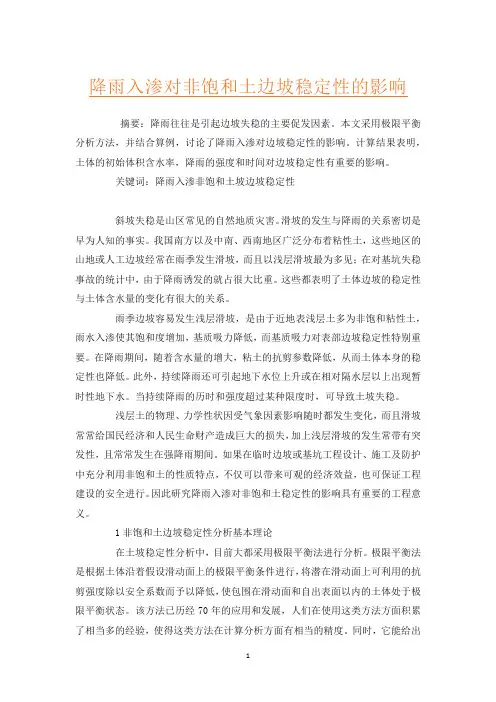

降雨入渗对非饱和土边坡稳定性的影响摘要：降雨往往是引起边坡失稳的主要促发因素。
本文采用极限平衡分析方法，并结合算例，讨论了降雨入渗对边坡稳定性的影响。
计算结果表明，土体的初始体积含水率，降雨的强度和时间对边坡稳定性有重要的影响。
关键词：降雨入渗非饱和土坡边坡稳定性斜坡失稳是山区常见的自然地质灾害。
滑坡的发生与降雨的关系密切是早为人知的事实。
我国南方以及中南、西南地区广泛分布着粘性土，这些地区的山地或人工边坡经常在雨季发生滑坡，而且以浅层滑坡最为多见；在对基坑失稳事故的统计中，由于降雨诱发的就占很大比重。
这些都表明了土体边坡的稳定性与土体含水量的变化有很大的关系。
雨季边坡容易发生浅层滑坡，是由于近地表浅层土多为非饱和粘性土，雨水入渗使其饱和度增加，基质吸力降低，而基质吸力对表部边坡稳定性特别重要。
在降雨期间，随着含水量的增大，粘土的抗剪参数降低，从而土体本身的稳定性也降低。
此外，持续降雨还可引起地下水位上升或在相对隔水层以上出现暂时性地下水。
当持续降雨的历时和强度超过某种限度时，可导致土坡失稳。
浅层土的物理、力学性状因受气象因素影响随时都发生变化，而且滑坡常常给国民经济和人民生命财产造成巨大的损失，加上浅层滑坡的发生常带有突发性，且常常发生在强降雨期间。
如果在临时边坡或基坑工程设计、施工及防护中充分利用非饱和土的性质特点，不仅可以带来可观的经济效益，也可保证工程建设的安全进行。
因此研究降雨入渗对非饱和土稳定性的影响具有重要的工程意义。
1非饱和土边坡稳定性分析基本理论在土坡稳定性分析中，目前大都采用极限平衡法进行分析。
极限平衡法是根据土体沿着假设滑动面上的极限平衡条件进行，将潜在滑动面上可利用的抗剪强度除以安全系数而予以降低，使包围在滑动面和自出表面以内的土体处于极限平衡状态。
该方法已历经70年的应用和发展，人们在使用这类方法方面积累了相当多的经验，使得这类方法在计算分析方面有相当的精度。
同时，它能给出土坡的整体安全系数，另外，这类方法判别标准简单、明了、直观、使用方便，故极限平衡方法为工程界所广泛采用。
