origin8 二组分相图的绘制
最新origin同一图层绘制多图PPT课件
2、使用Layer n对话框向图层中添加新图形
右击图层标记，在快 捷菜单中选择Layer Contents命令，即可 打开Layer n对话框
选中数据后，单击这里，将选 中的数据导入到右边的Layer Contents列表中，再单击OK
2、Extract to Layers
一个单图层 Graph，多 个图形放在 一个图层中
Extract to layers
一个多图层 Graph，每个 图形放在一
个单独的图 层中
3、Extract to Graphs
一个多图层 Graph
Extract to Graphs
多个 Graph
即使多图层Graph窗口中的层之间有链接，这些层都被 提取到新生成的单个Graph窗口中，Origin不保存原来 的Graph窗口，并取消原窗口中层之间的链接关系。
Measured
60%
120o
60o
50%
40%
150o
30o
30%
20%
10%
180o
0o
10%
20%
30% 40%
210o
330o
50%
上机练习： Linked Layer
• 1.新建一个graph，要求graph中有2个独立的图层，2个图 层的位置不要重叠在一起。
• 2.改变图层1的大小和位置，看看图层2是否跟着改变。 • 3.将图层2设置为图层1的子层，要求改变图层1的大小和
位置时，图层2也跟着改变。设置好后，请通过操作验证 自己的设置是否正确。 • 4.将图层2的X轴与图层1的X轴建立1 to 1的连接，要求改 变图层1的X轴刻度时，图层2的X轴刻度也跟着改变。设 置好后，请通过操作验证自己的设置是否正确。 • 5.将图层2的Y轴与图层1的X轴建立连接，要求图层2的Y 轴刻度总是图层1的X轴刻度的2倍。设置好后，请通过操 作验证自己的设置是否正确。
二组分金属相图的绘制.ppt
确定产生困难。见下图。遇此情况，可延长dc线与ab线相 交，交点e即为转折点。
化学化工学院
实验14：二组分金属相图的绘制
严重过冷现象时的步冷曲线
化学化工学院
实验14：二组分金属相图的绘制 三、药品仪器
电脑1台；立式加热炉1台；保温炉1台；调压器1 台；镍铬-镍硅热电偶1副；不锈钢样品管6个。
利用步冷曲线所得到的一系列组成和所对应的相变温度数 据，以横轴表示混合物的组成，纵轴上标出开始出现相变的温 度就可绘出相图。
化学化工学院
实验14：二组分金属相图的绘制
根据步冷曲线绘制相图
化学化工学院
实验14：二组分金属相图的绘制
用热分析法测绘相图时，被测体系必须时时处于或接 近相平衡状态，因此必须保证冷却速度足够慢才能得到较 好的效果。此外，在冷却过程中，一个新的固相出现以前， 常常发生过冷现象，轻微过冷则有利于测量相变温度
化学化工学院
化学化工学院
实验14：二组分金属相图的绘制
五、注意事项：
1.用电炉加热样品时，温度要适当，温度过高样品易氧化 变质；温度过低或加热时间不够则样品没有完全熔化，步 冷曲线转折点测不出。 2.热电偶热端插到样品中心部位，管内注入少量的石腊油， 热电偶浸入油中。搅拌时注意勿使热端离开样品，金属熔 化后常使热电偶玻璃套管浮起，这些因素都会导致测温点 变动。 3.在测定一样品时，可将另一待测样品放入加热炉内预热， 以便节约时间，体系有两个转折点，必须待第二个转折点 测完后方可停止实验。 4.电炉加热到设定温度后，注意将电炉电压调到零。
aO b c d e
A'
H
ቤተ መጻሕፍቲ ባይዱ
A
Origin8.0二维图形绘制详解实例和教程(中)
学 使得 Bin 的数目过多，Origin 会显示一个空白区域表示省略掉的 Bin。如果将 电子 “Begin”和“End”范围进行调整，Bin 整体会在 X 轴左右移动或者显示空白区 微 域。如果在“Plot Details”方框点击“Spacing”，将“Gap Between Bars(in %)”
研究 者加我 QQ：20101514，请输入验证内容“Origin8.0 问题”。
学 本书所有内容和所有实例都是原创，感谢某些朋友的合作和
子 电 给出的数据，在此谢过。但他人和单位不得将本书内容公开宣讲、
微 宣扬或者用于商业、营利用途，否则将追究相关人员和单位的责
学
任。
大
京
北 Origin8.0 二维图形绘制详解实例和教程（上）下载网址：
北京大学微电子学研究院 方东明著
版权声明
本书中部是我在寒假和工作之余通过 Origin8.0 软件实例操
作编写的，下部分只能在工作之余抽空继续编写了。本来，二维
制图是我和其它几位朋友合作编写 Origin8.0 使用指导手册的一
个部分，即其书的第五章，因此本教程的章节都是以 5 为开始标
记，请读者加以辨别。
摆上碗筷，斟上杯酒，烧上香钱，点上爆竹，听大人讲述祖辈和先祖的故事，那
时很是好奇，暗想自己以后亡逝，我的后辈在我坟前又该作何感想？磕头完毕后
收拾碗筷，去拜祭另一个先人。拜的多了，那时偶尔会冒出关于生与死这对矛盾
的想法，因那时年轻，也不作细想。
考上大学后，就没回家做清明了，但每逢清明，总是向往和回味，一是和叔
的数据列 C1（Y）数值，看 Box Chart 图形中“小叉号”、“小方形”等位置的变
究院 化，以及它们相对位置的变化，甚至可以在图 5.43 的数据列 C1（Y）中增加一
origin8双图层做法
好的来了今天的课我们就从这幅图讲起
比如我要把15 和20两条线做在一起
我先把15的画一张图
这个不用我讲吧~肯定会的
Then
右键旁边白白的地方
不要在图里面右键
右键的时候可以看到一个layer management 点一下layer management-----OK
然后会弹出一个对话框
在这个个地方下拉选择right Y
然后左边就会显示出来一个layer2
然后OK
回到原来的图左上角就会出现1 2 双击2
出来一个对话框
点击一下右边那个按钮
变成这样
点击这个小加号
变成这样
鼠标单击选择直线
上面就出现了这个
这时候选择layer2
点击一下add
然后layer2里面就会出现一条直线然后修改这条直线的横纵坐标
然后replace
最后就是apply----OK。
二组分合金相图的绘制（docX页）

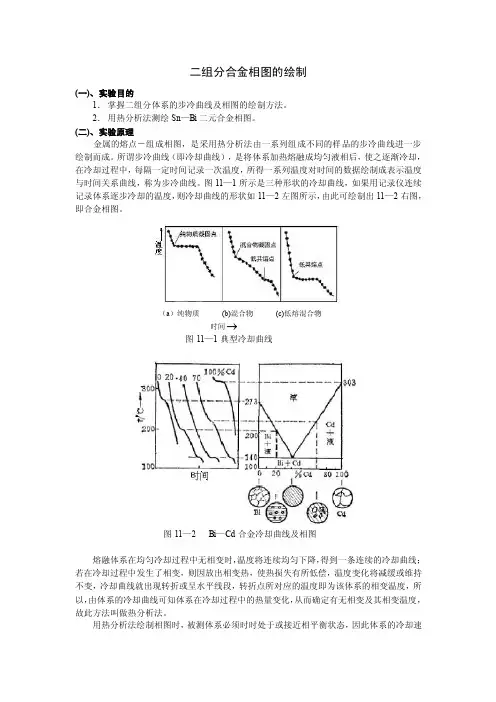

二组分合金相图的绘制(一)、实验目的1．掌握二组分体系的步冷曲线及相图的绘制方法。
2．用热分析法测绘Sn—Bi二元合金相图。
(二)、实验原理金属的熔点－组成相图，是采用热分析法由一系列组成不同的样品的步冷曲线进一步绘制而成。
所谓步冷曲线（即冷却曲线），是将体系加热熔融成均匀液相后，使之逐渐冷却，在冷却过程中，每隔一定时间记录一次温度，所得一系列温度对时间的数据绘制成表示温度与时间关系曲线，称为步冷曲线。
图11—1所示是三种形状的冷却曲线，如果用记录仪连续记录体系逐步冷却的温度，则冷却曲线的形状如11—2左图所示，由此可绘制出11—2右图，即合金相图。
（a）纯物质(b)混合物(c)低熔混合物时间图11—1典型冷却曲线图11—2 Bi—Cd合金冷却曲线及相图熔融体系在均匀冷却过程中无相变时，温度将连续均匀下降，得到一条连续的冷却曲线；若在冷却过程中发生了相变，则因放出相变热，使热损失有所低偿，温度变化将减缓或维持不变，冷却曲线就出现转折或呈水平线段，转折点所对应的温度即为该体系的相变温度，所以，由体系的冷却曲线可知体系在冷却过程中的热量变化，从而确定有无相变及其相变温度，故此方法叫做热分析法。
用热分析法绘制相图时，被测体系必须时时处于或接近相平衡状态，因此体系的冷却速度必须足够慢才能得到较好的结果。
本实验为Sn—Bi体系，是一种形成部分互溶的固态溶液且具有低共熔点的二组分体系，它不属于简单低共熔类型，当含Sn 85％以上即出现固熔体。
因此用本实验的方法还不能作出完整的相图。
(三)、仪器药品KWL—08可控硅升降温电炉、SWLY数字控温仪、纯锡、纯铋(四)、实验步骤1．配制样品，将合金按质量百分数配备。
Bi% 100 80 58 30 0Sn% 0 20 42 70 100以上五个样品分别装入不锈钢样品管中，插上温度探头套管，连接仪器，接通电源，按下图设定实验温度：1—电源开关 2—定时按钮 3—切换工作、置数工作状态 4、5、6、7—温度设定8、9—指示灯 10、11、12—数字显示窗口图12—3 SWKY数字控温仪2．定时设定：时间间隔设定30s，从0～99s之间按上下键2按钮调节。

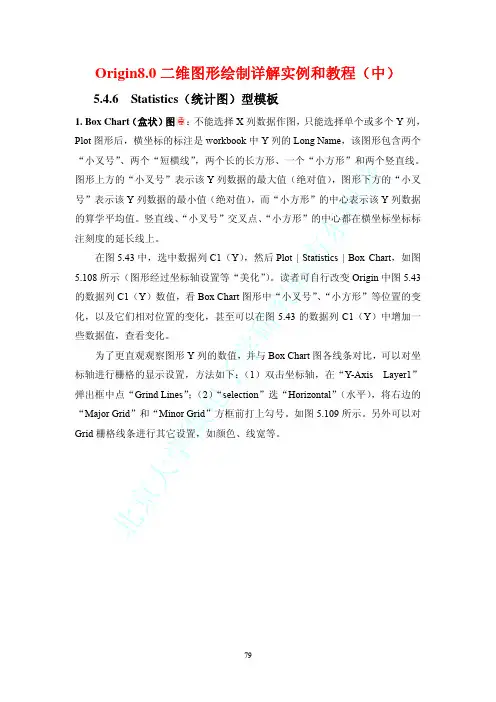

Origin8.0二维图形绘制详解实例和教程中
Y Ax北is Title的情况来确定。 在图 5.43 中，选中数据列 C1（Y），然后 Plot | Statistics | Histogram，如图
5.114 所示（图形经过坐标轴设置等“美化”）。该图形的解释如下：（1）C1（Y） 列的最小值和最大值是 66.8 和 76.56，因此 Origin8.0 自动将 X 轴的范围设置从 66 到 78；（2）该图含有 4 个 Bin，每个 Bin 的长度是 3，而 78-66=12，可以看出， Bin 的数目 4×每个 Bin 的长度 3=12；（3）Y 轴的数字表示意义是每个 Bin 对应 的 Y 数值为该 Bin 所包含的 Worksheet 中 C1（Y）的数值个数，比如说，左边的 Bin 对应 Y 值是 4，表示其包含了 C1（Y）中的 4 个数据值，也就是 X 轴从 66 到 69 这个范围，共包含了 C1（Y）的 68.54、68.06、67.4、66.8 这些数值。再 比如第二个 Bin 就包含 2 个 C1（Y）的数据。读者由此也许会想到数据统计中概 率分布，的确有类似效果。在图 5.113 中，双击图形，弹出“Plot Details”方框， 点击“Data”，查看“Automatic Binning”的信息就会了解 Histogram 绘图后 X 轴 的意义。当然，如果将“Automatic Binning”前的方框内勾号去掉，自己可以进 行 Bin 长度的设置，Origin 会自动调整 Bin 的个数，如果 Bin 的长度调整不对， 使得 Bin 的数目过多，Origin 会显示一个空白区域表示省略掉的 Bin。如果将 “Begin”和“End”范围进行调整，Bin 整体会在 X 轴左右移动或者显示空白区 域。如果在“Plot Details”方框点击“Spacing”，将“Gap Between Bars(in %)” （默认是 0）设置成“10”，就会使 Bin 的间距占据 Bin 长度的 10%，从而每个 Bin 的长度只有默认是 0 时的 90%，如图 5.116 所示。
Origin8数据处理与科学作图(3)精品PPT课件
数据导入：导入向导 – 源文件
数据导入：导入向导 – 列头
数据导入：导入向导 - 分隔符
数据导入：导入向导 – 过滤器
数据导入：导入向导 – 二进制文件
数据导入：导入向导 – 二进制文件
数据导入：导入向导 – 粘贴板
数据导入：数据库文件数据导入：数据库ຫໍສະໝຸດ 询数据导入：第三方软件格式
数据导入：拖放式导入
拖放的位置
Windows任务栏中Origin软件 工程项目管理器Project Explorer Origin工作空间的空白处 电子表格 图形窗口
与Excel电子表格集成
GetData ：图像数字化工具
课件下载后可自由编辑，如有不理解
之处可根据本节内容进行提问
Origin 8 数据处理与科学作图
Data Analysis & Scientific Graphing
电子表格与数据管理
基本属性和多表操作
定义表头(多表头)
列操作：列定义、格式、操作
单元格操作
数据变换：数学、函数、变量
数据导入：ASCII格式单文件
数据导入：ASC格式导入选项
数据导入：ASC格式多文件
origin8教程 中科大物理实验origin8使用简明教程
O r i g i n8.0简明教程中国科学技术大学管理学院学生会●网络部独家推出本教程由中国科学技术大学管理学院学生会网络部创作，本教程主要是针对o r i g i n8.0的初学者，特别是针对正在进行大学物理实验（一级）的学生。
本教程仅用于学习与交流用，严禁用于其他用途。
本教程主要是进行针对性的运用讲解，对一级大学物理实验中所用到的技巧进行一些介绍，换句话说，这个教程最适合急于交实验报告而又从没有学过o r i g i n8.0的同学。
由于作者水平所限，教程中难免会有一些错误，请多多包涵！！！这里我们就开始origin8.0的教程。
首先我们得讲一下origin的版本，现在用的一般有三个版本：origin7.0，origin7.5，origin8.0.其中7.0与7.5的差别不大，网上教程多的是。
但8.0相对之前的版本就有了比较大的改变，网上的教程就显得不那么适合了，况且现在大家都在用8.0，所以我们就专门针对8.0来做一个教程。
本教程主要针对一级实验中所涉及的相关操作，也就是说这是针对大一学生来说的。
一． 几个重要按钮这里介绍几个对一级实验数据处理中非常重要的按钮，而且这其中有很多是与7.X版本中的不同。
图1以上就是origin8.0的菜单栏，表面上看跟7.X版本的没有什么不同，别急，慢慢就知道了。
对我们来说，最重要的按钮就是“File”“Edit”和“Analysis”，其中最最重要的又是变化得最多的就是“Analysis”按钮，它的作用说白了就是进行拟合。
“File”的作用就不用多说了，就是对文件的操作（比如打开、保存文件等）。
“Edit”中最有作用的就是“copy page”选项，就是把所绘的图复制，如果想把图导出到其他地方去（如word），那就得用它了！！！这和“copy”不同，“copy”只能在软件内部实现图的复制，并不能导出外部。
在软件界面下方还有一排按钮：图2其中前四个我们最有可能用到，分别为：“线形图”“散点图”“线形+散点”“柱状图”。
origin8.0作图方法简介
Origin8.0图形绘制
绘图类型： Origin8.0 绘图类型有12 类，它们是Line（线型）、 Symbol（符号）、Line+Symbol（线型+符号）、 Columns/Bars（柱状/条状）、Multi-Curve（多曲 线）、3D XYY、3D XYZ 、3D Surface（3D 表面）、
（3）气泡/彩色映射图、统计图和版面页布局 （4）特种绘图，包括面积图、极坐标图和向量。 （5）模板，将选中的工作表数据加到绘图模板。 5、【Column】菜单 列功能操作，如设置列的属性，增加、删除列等。
6、【Graph】菜单
图形功能操作，主要功能包括增加误差栏、函数
图、缩放坐标轴，交换X轴和Y轴。
矩阵表通常含有一个或多个矩阵对象，矩阵对象本
身是Z值的矢量，而Z值与X、Y对应。矩阵窗口及数
据是绘制三维图形的基础，如等高线图或三维映射
表面图等，矩阵窗口的另一个重要应n8.0基本菜单
1、【File】菜单 文件功能操作，用于打开文件输入输出数据图形等。 2、【Edit】菜单 编辑功能操作，包括数据和图像的编辑等，如复制 粘贴、清除等，特别注意Undo（撤销、还原）功能。 3、【View】菜单 视图功能操作，用于控制频幕显示。
0rigin8.0基础知识及应用
食品试验优化设计报告
2013级食品科学与工程
Content
Origin8.0界面环境及基本操作
图形绘制Process 图层管理及应用实例 数据分析 曲线拟合与数学建模 图像编辑与处理
ONE
Origin界面和基本操作
1、界面环境 2、基本菜单
3、数据管理模式
4、基本操作过程
Origin8.0基本菜单
二组分简单共熔体系相图的绘制.
实验七二组分简单共熔体系相图的绘制------Cd～Bi二组分金属相图的绘制1 实验目的及要求：1）应用步冷曲线的方法绘制Cd～Bi二组分体系的相图。
2）了解纯物质和混合物步冷曲线的形状有何不同，其相变点的温度应如何确定。
2 实验原理：…用几何图形来表示多相平衡体系中有哪些相、各相的成分如何，不同相的相对量是多少，以及它们随浓度、温度、压力等变量变化的关系图，叫相图。
绘制相图的方法很多，其中之一叫热分析法。
在定压下把体系从高温逐渐冷却，作温度对时间变化曲线，即步冷曲线。
体系若有相变，必然伴随有热效应，即在其步冷曲线中会出现转折点。
从步冷曲线有无转折点就可以知道有无相变。
测定一系列组成不同样品的步冷曲线，从步冷曲线上找出各相应体系发生相变的温度，就可绘制出被测体系的相图，如图Ⅱ一6一l所示。
纯物质的步冷曲线如①⑤所示，从高温冷却，开始降温很快，口6线的斜率决定于体系的散热程度。
冷到A的熔点时，固体A开始析出，体系出现两相平衡(溶液和固体A)，此时温度维持不变，步冷曲线出现bc的水平段，直到其中液相全部消失，温度才下降。
混合物步冷曲线(如②、④)与纯物质的步冷曲线(如①、⑤)不同。
如②起始温度下降很快(如a′b′段)，冷却到b′点的温度时，开始有固体析出，这时体系呈两相，因为液相的成分不断改变，所以其平衡温度也不断改变。
由于凝固热的不断放出，其温度下降较慢，曲线的斜率较小(b′c′段)。
到了低共熔点温度后，体系出现三相，温度不再改变，步冷曲线又出现水平段c′d′，直到液相完全凝固后，温度又迅速下降。
曲线⑧表示其组成恰为最低共熔混合物的步冷曲线，其图形与纯物相似，但它的水平段是三相平衡。
用步冷曲线绘制相图是以横轴表示混合物的成分，在对应的纵轴标出开始出现相变(即步冷曲线上的转折点)的温度，把这些点连接起来即得相图。
3 仪器与药品：加热电炉1只，热电偶(铜一康铜)1根，不锈纲试管8只，控温测定装置1台，计算机1台，镉(化学纯)，铋(化学纯)。
Origin8简易使用教程 ppt课件
ppt课件
35
拟合效果
ppt课件
36
非线性曲线拟合NLSF 方式1：analysis→non-linpept课a件r curve fit →fitting wizard 37
1、选择函数类型 2、选择具体函数
相应的函数表达式
方式2: analysis→non-linear cpput课r件ve fit →advanced fitting to38ols
ppt课件
10
edit菜单：数据和图像的编辑，如复制、粘贴、清除等
ppt课件
11
view菜单：控制屏幕显示
ppt课件
12
plot菜单：各种各样的绘图功能
ppt课件
13
column菜单：设置数据列属性，增加新的列、误差杆等
ppt课件
14
worksheet菜单：数据列、表格的排序、清除等
ppt课件
3、指定自变量与 应变量
ppt课件
39
4、拟合
ppt课件
40
5、拟合结果
ppt课件
41
非 线性拟合实例
测紫铜片对γ射线的吸收曲线 • 吸收规律：
I I0ex
ppt课件
42
紫铜片厚度对γ射线强度的影响
紫铜片厚度 /mm
γ射线强度@180s
0
397080
2.90
352440
5.90
291960
本底
Data: Data1_C
Model: YldFert1
Equation: y = B + I *exp(-u*x) 0
Weighting:
y
No weighting
拟合函数
Origin8-图形绘制(新)
导入多个ASCII格式文件
示例
Department of Chemistry and Life Science, University of Chuzhou. 2019/4/16
导入向导
Import Wizard（导入向导）允许预览文件，帮助 导入复杂的数据文件。如文件具有复杂的文件头或 文件尾的情形。它由七步构成
窗口类型 Workbook Graph Matrix Excel workbook layout note 当 Excel 窗口为 Origin 当前窗口时，菜单栏同时显示 Excel 和 Origin 的菜单， 其中 File、Plot、Window 是 Origin 菜单，其他为 Excel 中的菜单。 对应的菜单
Department of Chemistry and Life Science, University of Chuzhou. 2019/4/16
项目管理器
项目管理器可以建立和管理文件夹，向文件夹添加 文件。方便多文件的管理。 项目管理器中双击文件可以快速显示或隐藏文件。
Project Explorer: 右键菜单
Department of Chemistry and Life Science, University of Chuzhou. 2019/4/16
Origin基础知识
Department of Chemistry and Life Science, University of Chuzhou. 2019/4/16
导入单个ASCII格式文件
按OK导入数据，结果如下图
Department of Chemistry and Life Science, University of Chuzhou. 2019/4/16
Origin 8一张图片包含多图的画法Merge 命令
Origin 8之图层合并一张图片包含多图的画法（Merge命令）时候在表达图形的时候，希望多张图画在一起，这样在word里可以避免亲自动手移动，照成边框对不齐的情况。
另外最重要的是可以表达这些图片具有对比功能。
方法：1.把所有图单独画好，例如4张图片。
2.点其中一张图片，在Origin菜单栏里找到Graph---Merge Graph Windows---Open Dialog..Merge 是用来选择怎样排序的，想自己排呢就选specifiedGraphs 是显示当前的顺序然后Keep Source Graphs 和Rearrange Layout 打勾Arrange Settings 来设置几行几列，4个图片就是2，2.下面的Gap 自己设置一下就好了，一般在8到10.剩下的自己琢磨就行了，一般也用不上。
3. 点ok就可以了。
然后自己设置字号，字体，颜色即可。
4.出图点File--Exports Graphs-- 一般来说出图大小的DPI在300左右。
核心提示：打开数据文件，选中前面的5列数据（1个X，4个Y），绘制“Line+Symbol”型曲线。
2. 选中第一列数据...点此下载本例数据1. 打开数据文件，选中前面的5列数据（1个X，4个Y），绘制“Line+Symbol”型曲线。
2. 选中第一列数据（X轴），然后按住键盘上的“Ctrl”键，选中列"DDT"和“PCBs”，绘制“Line +Symbol”型曲线。
3. 进入“Graph”菜单，点击“Merge Graph Windows”菜单下的“Open Dialog…”，打开图层合并对话框。
（注意：此时的操作对象为图形才会有“Graph”菜单；如果操作对象为数据，则无“Grap h”菜单）4. 首先在图层合并的对话框中，设置需要合并的图层（演示例合并的是Graph1和Graph2）。
然后，对图层的相对位置参数进行设定（Arrange Settings和Spacing），如下图所示。
二组分固液相图的绘制
二组分固液相图的绘制一、【目的要求】1．掌握热分析法绘制二组分固液相图的原理及方法；2．了解纯物质与混合物步冷曲线的区别并掌握相变点温度的确定方法；3．了解简单二组分固液相图的特点；4．掌握数字控温仪及KWL-80可控升温电炉的使用方法。
二、【实验原理】见教材三、【仪器试剂】SWKY数字控温仪1台；KWL－08可控升降温电炉1台，宽肩硬质玻璃样品管5只，纯Bi；纯Cd；石蜡油等。
四、【实验步骤】1．配制含Cd分别为0％、25％、50%、70%，100%的Bi、Cd混合物30g，分别装入硬质试管中，加少许石蜡油（1-3g）以防加热过程中样品氧化。
2．按图II-7-3连接SWKY数字控温仪与KWL－08可控升降温电炉，接通电源，将电炉置于外控状态。
3. 将不锈钢保护筒放入炉膛内，后把料管和传感器放在保护筒内，将电源开关置于“开”，仪器默认控温仪处于“置数”状态，“设定温度”为370℃，默认为320℃。
将控温仪调节到“工作”状态，系统开始升温。
【从炉体加热电源指示表上可以看到通电情况。
由于采用了外控控温方式，炉体上的加热调节开关不起作用。
】4．达到设定温度后，试样保温2-3 min，使试样熔化，再将传感器放入样品管中心。
（温度可能继续升高，可停止加热）5．将控温仪置于“置数”状态，电炉“外控”改为“内控”，“加热量调节”旋钮逆时针调至0，“冷风量调节”旋钮（电压 1 V左右）使体系冷却速度保持在4-6℃/ min 左右。
6．设定控温仪的定时时间间隔，15 s记录一次温度，直到出现平台以下，结束一组实验数据，画出步冷曲线。
7．换其它试样，重复3-6 步操作，依次测出所配试样的步冷曲线数据。
【注意事项】1. 加热时，将传感器至于炉膛内，以防温度过高。
2．实验炉加热时，温升有一定的惯性，炉膛温度可能会超过370℃，但如果发现炉体温度超过420C还在上升，应立即按“工作/置数”按钮，使控温仪上的“置数”灯亮，将测温探头插入样品管中，开启冷却风扇，转入测量步冷曲线的实验过程3. 冷却时，速度不宜过快，以防转折点不明显。
Origin8[1].0二维图形绘制详解实例和教程(上)
![Origin8[1].0二维图形绘制详解实例和教程(上)](https://img.taocdn.com/s3/m/bdad514cf7ec4afe04a1df6f.png)
北京大学微电子学研究院
Origin8.0 二维图形绘制详解实例和教程（上）
5.1 基本术语
图(Graph)：单层图包括一组 XY 坐标轴(3D 图是XYZ坐标轴)，一个或更多的 数据图以及相应的文字和图形元素，一个图可包含许多层。 页面(Page)：每个Graph窗口包含一个编辑页面，页面是作图的背景，包括一些 必要的图形元素，如图层、数轴、文本和数据图等。Graph窗口的每个页面最少 包含一个图层，如果该页所有的图层都被删除，则该Graph窗口的页面将被删除， 页面将不存在。 图层或层(Layer)：一个典型的图层一般包括三个元素：坐标轴、数据图和相应 的文字或图标。Origin将这三个元素组成一个可移动、可改变大小的单位，叫做 图层(Layer)，一页可最多放50个图层。层与层之间可以建立链接关系，以便于 管理。用户可以移动坐标轴、层或改变层的大小。 （a） 移动坐标轴：要移动某个显性的坐标轴，可以在该坐标轴上单击，使显性
北京大学微电子学研究院
5.2.6 添加箭头
图 5.5 添加新层
有时为了区分图形曲线所对应的坐标轴，要对曲线进行箭头指向，箭头一般
有直线箭头和曲线（可以封闭）箭头。短时间左键单击页面左侧 标记，就会是
直线箭头（Arrow Tool）标注，长时间左键单击页面左侧 标记，同时出现直线 箭头（Arrow Tool）和曲线箭头（Curved Arrow Tool）标注。直线箭头标注在此
Area Contour
北京大学微电子学研究院 方东明编著
方东明
北京大学微电子学研究院
Specialized
5.2.2 定制坐标轴
双击某个层的坐标轴或坐标值刻度值，就会出现如图 5.2 所示的方框，在此 方框用户可以对坐标轴进行必要的设置。如果是双 Y 轴，要改变某个 Y 轴的设 置，必须双击该 Y 轴。各个子方框的说明如下：（1）“Scale”是可以设置坐标值 的起始范围（From 和 To）和坐标刻度的间隔值（Increment），其“type”可以对 坐标轴或坐标值进行特殊设置，比如对数或指数形式；（2）“Title&Format”可以 对坐标轴的刻度进行隐藏或显现；（3）“Grid Lines“可以对图形进行栅格划分； （4）“Break”可以对坐标值进行“割断”，设置“Break”的起始范围后，该起 始范围的图形就会“消失”。如果坐标轴某个范围并无实际图形，为了美观和图 形的紧凑，可以用“Break”功能，如图 5.3，后文将详细讲解“Break”图形的 作图方法；（5）“Tick labels”可以显现或隐藏坐标值；（6）“Minor Tick labels” 是与“Tick labels”相关联的，如果选择了“Enable Minor Label”，将标示每个坐 标值，如果在“Other Options”那一栏选择“Plus Sings”，坐标值前就会出现数 值符号“+”或“—”号；（7）“Custom Tick labels”可以对坐标值的位置进行设 置，比如“Rotation”可以将坐标值进行一定角度的显示，还比如，“Offset in % Point Size”处填入数字，可以将坐标值进行上下（“Vertic”）或左右（“Horizont”）移 动。
origin8 二组分相图的绘制
二组分相图的绘制
1.双击桌面中的Origin8图标，打开软件程序。
2.弹出对话框：
如图选择后点击OK进入操作界面
3.右键点击灰色区域如图，选择”Add New Column”新建两列C(Y),D(Y)
4.双击C（Y）弹出对话框，选择Plot Designation>将Y变成X
5.将实验数据温度点输入到Y1和Y2两列，在将气相和液相的组分比例值分别输入到X1、
X2中
6.选取所有数据点，点击左下角的作图键作图
7. 点击”Format”>”Plot”，然后选择Line>connet>B-Spline
6.导出数据图：
如图所示，Import Image到自定的文件夹下，输出格式可以选择jpg.。
最后将该文件上传到自己的学校邮箱中，方便打印出来放入到实验报告中。
第五章-Origin-8
3.1添加图层
① 单击菜单命令 【Graph 】→ 【New Layer (Axes) 】→ 【Bottom X + Left Y 】 或边缘处右击打开快捷 菜单并单击【New Layer (Axes) 】→ 【Bottom X + Left Y 】 命令 ，添加空白图层 后如图所示。
添加普通(Bottom X + Left Y) 图层会和原有图层重叠一起，使 得坐标轴混乱不清；需进一步排列图层、关联坐标轴可使其清 晰显示。
2024/7/18
➢添加Y轴在右的关联图层
示例准备: 导入Graphing 文件夹中的Group.dat 文件数据并 将C 列设置为X ，然后选中B 列绘制散点图。
2024/7/18
➢绘制堆垒面积( Stock Area ) 图
数据要求: 用于作图的数据为数值型且包含多个Y 列。 示例准备: 导入Graphing 文件夹中的Group.DAT 文件数据。
① 选中所有的Y 列。 ② 单击菜单命令 【Plot】→ 【Area 】 → 【Stock Area】或 2D Graphs 工具栏的 【Stock Area 】按钮
➢绘制堆垒柱形( Stack Column ) 图
数据要求: 用于作图的数据为数值型且包含多个Y 列。 示例准备: 导入Graphing 文件夹中的Group.DAT文件数据。
① 选中所有的Y 列。 ② 单击菜单命令【Plot 】 →【Columns/Bars ]→ 【Stack Column 】 或2D Graphs 工具栏的【Stack Column 】按钮
1、几种样式的二维绘图功能，包括直线、条 形图、柱形图、特殊条形图和饼图
2、三维绘图 3、气泡／彩色映射图、统计图 4、特种绘图，包括面积图、极坐标图和向量 5、模板：把选中的工作表数据到如绘图模板
二组分合金系统相图的绘制
综合测试实验一、目的要求1.用热分析步冷曲线法绘制铋-镉二组分金属相图2.掌握热分析法的测量技术二、基本原理较为简单的二组分金属相图主要有三种：一种是液相完全互溶，固相也完全互溶成固溶体的系统，最典型的为Cu-Ni 系统；一种是液相完全互溶而固相完全不互溶的系统，最典型的是Bi-Cd系统；还有一种是液相完全互溶，固相是部分互溶的系统，如Pb-Sn系统，本实验研究的是Bi-Cd系统。
热分析中的步冷曲线法是绘制相图的基本方法之一。
它是利用金属及合金在加热和冷却过程中发生相变时，热量的释放或吸收及热容的突变，得到金属或合金中相转变温度的方法。
本实验是先将金属或合金全部熔化，然后让其在一定的环境中冷却，并在电脑上自动画出温度随时间变化的关系曲线—步冷曲线（见图1）。
当熔融的系统均匀冷却时，如果系统不发生相变，则系统的温度随时间的变化是均匀的，冷却速率较快（如图1中ab线段）；若在冷却过程中发生了析出固体的相变，由于在相变过程中伴随着放热效应，所以系统的温度随时间变化的速率发生改变，系统的冷却速率减慢，步冷曲线上出现转折（如图1中b 点）。
当熔液继续冷却到某一点时（如图1中c点），系统以低共熔混合物固体析出，在低共熔混合物全部凝固以前，系统温度保持不变，因此步冷曲线上出现水平线段（如图1中cd线段）；当熔液完全凝固后，温度才迅速下降（如图1中的线段）。
图1步冷曲线图2步冷曲线与相图由此可知，对组成一定的二组分低共熔混合物体系，可以根据它的步冷曲线得出有固体析出的温度和低共熔点温度。
根据一系列组成不同系统的步冷曲线的各转折点，即可画出二组分系统的相图（温度-组成图）。
不同组成熔液的步冷曲线对应的相图如图2所示。
用步冷曲线法绘制相图时，被测系统必须时时处于接近相平衡状态，因此冷却速率要足够慢才能得到较好的结果。
