全套机械密封件说明
机械密封的方案说明
机械密封的方案说明机械密封是一种广泛应用于各种设备和系统中的密封解决方案。
它具有可靠的密封性能，能够防止液体、气体或粉尘从设备中泄漏，从而有效保护设备的正常运行。
本文将重点介绍机械密封的原理、分类和应用，并提供一些常见的机械密封方案。
1. 机械密封的原理机械密封通过两个密封面之间的摩擦力和压力来实现密封效果。
一般由固定环和转动环组成，通过密封面之间的压缩和摩擦力，阻止流体或气体的泄漏。
机械密封还可以通过填充物和弹性元件来增强密封效果。
机械密封的原理可以简单总结为以下几点： - 密封面之间的摩擦力和压力实现密封效果； - 转动环和固定环之间的压缩和摩擦力阻止流体或气体的泄漏； - 填充物和弹性元件可以增强密封效果。
2. 机械密封的分类根据机械密封的结构和工作原理的不同，可以将机械密封分为以下几类：2.1 静态机械密封静态机械密封是指密封面相对静止，不产生相对运动的机械密封。
静态机械密封常用于需要保护静止部件或连接处的密封，例如阀门、管道连接等。
静态机械密封的优点是结构简单、安装方便，但不适合要求高速旋转的设备。
2.2 动态机械密封动态机械密封是指密封面相对运动的机械密封。
动态机械密封广泛应用于各种旋转设备，如泵、压缩机、搅拌机等。
动态机械密封的优点是密封性能好，适用于高速旋转设备，但安装和维护较为复杂。
2.3 旋转机械密封旋转机械密封是指密封面和轴线相交的机械密封。
旋转机械密封常用于旋转设备，例如泵、压缩机等。
旋转机械密封的主要作用是防止泵体或压缩机进出口之间的流体泄漏。
2.4 接触机械密封接触机械密封是指密封面相互接触的机械密封。
接触机械密封常用于阀门等设备上。
接触机械密封的密封效果好，但摩擦力大，容易磨损。
3. 机械密封的应用机械密封具有广泛的应用领域，在各种设备和系统中起到关键的密封作用。
以下是几个常见的机械密封应用：3.1 泵的机械密封泵是机械密封的常见应用领域之一。
泵的机械密封主要用于防止泵体和泵轴之间的流体泄漏。
机械密封的安装说明
机械密封安装使用说明•安全1. 在安装使用前必须阅读本说明书，特别注意安全方面的注意事项。
2. 密封的使用、操作必须有相应的防护设施，避免因密封故障失效而对周围环境污染及对人员的伤害。
•使用机械密封的安装使用操作人员必须是经过培训的有资质的人员。
•安装（一）．装配前检查事项：1. 必须查阅被安装的机械密封是否适用你的使用工况范围。
当输送介质温度偏高 , 过低或含有杂质颗粒 , 易燃 , 易爆 , 有毒时 , 必须采取相应的阻封 , 冲洗 , 冷却 , 过滤等措施。
2. 检查有关的危险标记 , 检查安装及连接尺寸 , 检查轴和腔体上重要的轴向 , 径向尺寸公差的精确性。
( 轴或轴套的光洁度不大于 1.6 微米，轴或轴套公差 h7, 密封腔端面对泵轴的跳动每 3cm 孔径不大于 0.015mm 。
轴的径向跳动应不大于 0.1mm , 轴向窜动量应不大于 0.15mm ,"O" 形圈通过轴套的端角部位应有光滑过度倒角 , 轴肩倒角为 3 × 10 ° , 端盖倒角为 : 2~2.5 × 20 ° ) 。
3. 应仔细阅读机械密封装配图 ( 标准系列产品可参阅产品样本 ), 保证机械密封安装尺寸及允差。
（二）．机械密封安装注意事项：1. 机械密封的安装环境必须清洁，周围没有灰沙、粉尘等。
2. 密封安装必须小心、仔细，不可用强力，不可敲击。
3. 密封安装的工作空间必须足够大，能方便人员工作及检查。
工作环境必须是安全无障碍的。
4. 为了减少摩擦阻力 , 在轴或轴套上与密封接触部位可匀涂润滑油或脂 , 但须注意 , 当选用乙丙橡胶 "O" 形圈时 , 切勿与矿物油和脂类相接触 , 可用水或硅油清洁和润滑。
( 橡胶波纹管见第 9 条 )5. 静止环 "O" 形圈应用水润滑 , 施加外压安装静止环。
6. 安装双层包覆的 PTFE 时 , 外层接缝必须背离安装方向。
机械密封安装使用指导说明书.doc

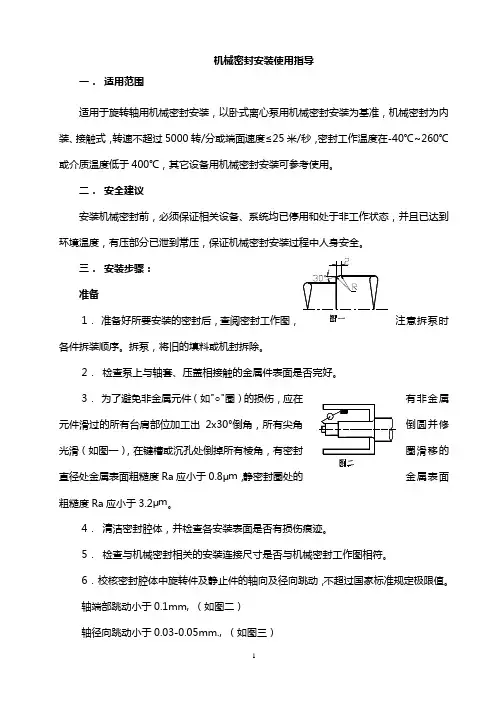

机械密封安装使用指导一．适用范围适用于旋转轴用机械密封安装，以卧式离心泵用机械密封安装为基准，机械密封为内装、接触式，转速不超过5000转/分或端面速度≤25米/秒，密封工作温度在-40℃~260℃或介质温度低于400℃，其它设备用机械密封安装可参考使用。
二．安全建议安装机械密封前，必须保证相关设备、系统均已停用和处于非工作状态，并且已达到环境温度，有压部分已泄到常压，保证机械密封安装过程中人身安全。
三．安装步骤：准备1．准备好所要安装的密封后，各件拆装顺序。
拆泵，将旧的填料或机封拆除。
2．检查泵上与轴套、压盖相接触的金属件表面是否完好。
3．为了避免非金属元件（如"○"元件滑过的所有台肩部位加工出2x30光滑（如图一）直径处金属表面粗糙度Ra应小于0.8μm，静密封圈处的金属表面粗糙度Ra应小于3.2μm。
4．清洁密封腔体，并检查各安装表面是否有损伤痕迹。
5．检查与机械密封相关的安装连接尺寸是否与机械密封工作图相符。
6．校核密封腔体中旋转件及静止件的轴向及径向跳动，不超过国家标准规定极限值。
轴端部跳动小于0.1mm, （如图二）轴径向跳动小于0.03-0.05mm., （如图三）密封腔止口端面与轴的垂直度小于0.05mm。
（如图四）如果达不到上述要求，应更换轴承或调整相关部件。
7、擦净各部件，对滑移部位添加润滑剂，该润滑剂要与密封材料及介质相容。
推荐使用润滑剂：肥皂水、水、硅润滑脂、乙二醇或甘油。
装配1．机械密封的装配要求在干燥、清洁的环境中进行。
2．拆开机械密封包装，注意密封端面不可与硬物相碰。
3．依据密封工作图，确定密封工作长度L3（以符合DIN24960的C8U型机械密封为例）(见图五）。
3-1、密封弹性组件（包括动环）的工作长度是经过计算的，即在规定的运行寿命内能保持合适的端面比压及弹性补偿量的长度。
工作长度与其自由状态的长度差值，即是密封的压缩量，安装中，需计算得出实际压缩量。
全套机械密封件说明
GM37G系列机械密封件本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。
一、概述：本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。
二、主要技术参数压力：≤1.2MPa温度：-30℃～200℃转速：≤3000R/min密封介质：水、污水、油及一般腐蚀性液体中使用GM121系列机械密封件本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。
概述：本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。
如果使用在较强的腐蚀性介质，可以改O型圈为F4V型圈。
本系列机械密封系YM120型改进型，改动环为O型圈调节型，利用弹簧座上的二只肖钉套在叶轮上的传动，使密封的左右旋得已控制，可以任意旋向，可以采用左图中的静环尺寸，安装更简单。
注：静环可以采用左边总图中的形式，且安装长度应为L尺寸减L2尺寸加起H尺寸等于总长。
1.静环O型圈2.静环座3.静环4.动环5.动环O型圈6.动环座7.传动座8.弹簧9.石墨静环或碳化硅静环 10.静环橡胶座主要技术参数适用压力：≤1 Mpa适用温度：-20℃～180℃电机转速：轴径≤45≤3000转/分轴径≥50≤1450转/分GM122系列机械密封件M122系列机械密封件是一种内装内流单端面单弹簧非平衡型结构，符合ISO-3069、JB1472-75。
标准。
广泛应用于各种离心泵、化工泵、管道泵、及各种耐腐蚀泵。
一、概述：M122系列机械密封件是一种内装内流单端面单弹簧非平衡型结构，符合ISO-3069、JB1472-75。
标准。
广泛应用于各种离心泵、化工泵、管道泵、及各种耐腐蚀泵。
本系列机械密封件O型圈分丁腈橡胶、氟橡胶二种。
如果在强腐蚀性介质中使用，可以用四氟V型圈来代替橡胶O型圈，使用V型圈时，先将V型圈放在90。
C 热水中浸泡10分钟。
安装时使V型紧贴密封件内壁和泵轴，以防满泄漏。
机械密封型号手册
机械密封型号手册机械密封是一种广泛应用于各种机械设备中的密封形式，它可以有效地防止介质泄漏和外部污染物进入机械设备。
机械密封的型号繁多，不同的型号适用于不同的工作条件和要求。
本手册将介绍几种常见的机械密封型号，以及它们的特点、应用领域和安装方法。
一、单端面机械密封（Type A）单端面机械密封是最简单的一种机械密封型号，由一个固定环和一个旋转环组成。
固定环安装在机器的静止部分，而旋转环则安装在旋转轴上。
这种密封型号适用于低压、低温和无腐蚀性介质的工作环境，轴的转速一般不超过3000转/分钟。
二、双端面机械密封（Type B）双端面机械密封由两个相互接触的面密封环组成，分别安装在旋转轴的两端。
两个面密封环之间的空间被填充着一个密封介质，通常是润滑油。
这种机械密封具有良好的密封效果和较高的工作可靠性，适用于高温、高压和有腐蚀性介质的工作环境。
三、外置式机械密封（Type C）外置式机械密封适用于需要频繁更换密封件的情况。
该型号的机械密封由一个固定环和一个旋转环组成，旋转环连接在密封机构的外部。
当需要更换密封件时，只需要拆卸外部的旋转环，而不需要拆卸整个密封机构，从而简化了更换密封件的过程。
四、波纹管式机械密封（Type D）波纹管式机械密封适用于高温和高压的工作条件。
该型号的机械密封由一对波纹管组成，波纹管的变形实现了有效的密封作用。
波纹管式机械密封具有良好的适应性和较高的工作可靠性，在高温、高压和有腐蚀性介质的环境中都能稳定运行。
五、混合式机械密封（Type E）混合式机械密封是一种结合了静密封和动密封的机械密封型号，它具有静态环和动静环两部分。
静态环用于实现静密封，而动静环则用于实现动密封。
混合式机械密封适用于中高温、高压和有腐蚀性介质的工作环境，具有较高的密封性能和工作可靠性。
六、旋转面机械密封（Type F）旋转面机械密封适用于高速旋转的轴。
该型号的机械密封由一个固定环和一个旋转面组成，旋转面由光滑的材料制成，可以与固定环接触并形成密封。
典型机械密封介绍
典型机械密封介绍
一、典型机械密封的简介
机械密封（mechanical seal）是一种密封件，其主要用于防止流体（如液体、气体或蒸汽）的渗透，从而达到设备的密封完成。
机械密封的
主要技术特点是它需要产生一个动态摩擦来达到密封的要求。
它的表面传
动类型有滚动式、擦伤式、滑动式、油封式、消蚀式、拉伸式、转动式等；它的温度范围一般在0—250摄氏度之间，在一些特殊的条件下，可以到
达高达600摄氏度的高温状态。
二、典型机械密封的结构
机械密封由几个组件组成，主要有：静止环、动环、垫圈、密封圈、
支撑圈和盖板。
1.静止环：它是机械密封的基本组件，通常由硬质合金或碳钢制成，
其特点是抗腐蚀性强和耐磨性好。
2.动环：它也称为活动环，其原理是将静止环和动环的表面使用一个
柔性介质进行接触，产生摩擦，从而达到密封的目的。
3.垫圈：它用于在静止环和动环之间形成一个柔性介质层，用以缓冲
静止环和动环的摩擦，起到缓冲和减少摩擦的作用。
4.密封圈：它是一个密封接头，主要用于防止流体从动环的表面渗透
出来。
5.支撑圈：它用于支撑和固定动环，避免它在操作中产生不必要的位
移和振动。
机械密封安装使用说明书
机械密封安装、操作指导书1．为了使机械密封具有良好的密封性能，安装密封的设备应满足以下要求：a、安装机械密封部位的轴（或轴套）的外径尺寸公差为h6，表面粗糙度Ra值不大于3.2um。
b、安装机械密封部位的轴（或轴套）的外径不大于50mm时，径向跳动公差≤0.04mm；外径大于50mm≤0.06mm。
c、安装机械密封的设备转子轴向窜动量≤0.3mm。
d、安装时必须将轴、密封腔体（泵盖）、机械密封本身清洗干净，防止杂质进入密封安装部位。
2．安装机械密封的安装是在泵的装配过程中进行的。
待泵轴装上轴承箱，轴承箱的密封元件装好后，按以下步骤安装机械密封：a、安装前，应确认产品型号及规格与设备要求一致。
b、在安装密封的轴，腔体及压盖等与辅助密封圈接触处均匀涂油（注：对乙丙橡胶、或介质不允许注入润滑油的情况下，可涂抹植物油或肥皂水。
c、把机械密封套上轴，按设计的工作高度安装到位。
d、过压盖通孔，采用对角线交叉拧紧方式，用螺栓将整个密封与密封腔体（泵盖）联接拧紧。
e、机械密封配有辅助系统时，按标示正确连接管路。
3．试车a、以上步骤完成后，手动盘车，注意观察转矩的变化，以及有无擦碰声音异常等，以确定是否要重新安装和调整。
b、打开阀门，密封腔内通入密封介质，全部排出密封腔的空气，使密封腔中全部充满介质，并观察密封有无泄漏情况。
c、确认上述两项正确无误后进行试运转。
4．操作注意事项a、设备运转时应注意观察控制仪表是否正常，设备有无异响及过热等现象。
b、运行初期注意密封的泄漏情况，一般情况下，初始泄漏可能偏大，但经过一段时间的跑合，泄漏会减小甚至接近为零。
c、试运转中，应注意设备的振动和声音的变化。
由于轴和机壳的热膨胀差异，机器可能出现振动，在这种情况下，会诱发密封故障。
这时应停机并对管线、联轴器、地脚螺钉等部分再次加以调节和坚固。
机械密封说明书
德州市鸿泰环保设备有限公司釜用机械密封使用说明书第一页釜用机械密封使用说明书I S O9001认证企业化工部定点企业德州市鸿泰环保设备有限公司1 概述1.1 机械密封（端面密封）——是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置。
1.2 釜用机械密封，适用于各种钢制釜、搪瓷釜、搪玻璃釜搅拌轴及类似的立式旋转轴密封。
1.3 机械密封是一种精密装置，其密封性能和寿命在很大程度上取决于机械密封的安装精度及使用机械密封的搅拌设备操作条件。
实践证明，在安装机械密封之前对安装机械密封部位的容器法兰端面，搅拌轴轴径精度应进行检验，并精心安装，是避免密封过早失效延长使用寿命的有效途径。
2 釜用机械密封型式、适用工况2.1 型式及主要工作参数见表1。
表1 型式及主要工作参数2.2 适用工况条件见表2。
表2 适用工况二2.3 结构改进型的适用工况条件见表3。
表3 改进型的适用工况2.4 注意：密封要求较高，轴需承受较大的径向力时，应选用带内置轴承的机械密封，但一般不作为轴的支承点。
若需要以此作为支承点时，应选用型号后带T的改进型机封。
3 釜用机械密封的安装3.1 安装前的有关要求3.1.1 对双端面机械密封在安装前应先进行静压试验，试验压力可不一定达到规定要求，主要是以防运输、搬运中损坏内部零件而进行的检查性试验。
3.1.2 安装机械密封部位的搅拌轴（或传动轴）应符合表4的规定。
表4 安装机封部位搅拌轴的精度mm三3.1.3 当径向跳动公差达不到要求时，应考虑釜内增设中间轴承或底轴承，或选用带内置轴承的机械密封。
3.1.5 釜口法兰（或安装底盖）安装机架及机械密封的两端面应平行，其平行度应不大于0.05mm，可在圆周上测量H高度值，以最大和最小值来计算（见图2）。
3.1.6 釜口法兰（或安装底盖）的接口平面是安装机械密封的基准平面。
此平面必须清除干净，应光滑平整不允许有脏物及凹凸不平等缺陷，与传动装置轴心线（即机架轴心线）应保持垂直，否则会影响机械密封的密封性能造成泄漏，该平面与轴线的垂直度应不大于0.10mm；对中压釜用机械密封应不大于0.05mm。
机械密封全面讲解
❖两套密封沿同一方向布置，密封腔压力逐级降低, ❖用于高压场合。
2021/3/10
12
（十四）波纹管机械密封
❖去 掉 了 补 偿 环 密 封 圈 及 其 摩 擦 阻 力 ， 补 偿 环 密 封 圈 改 至 弹 簧 座 处 , 补偿环追随性提高.
❖避免了补偿环密封圈因轴串、振动所产生的磨损。 ❖金属波纹管用于高温介质 ❖聚四氟乙烯波纹管用于腐蚀性介质。
泄漏点2—补偿环密封圈，静密封点，密封圈与轴或轴套之间有微动; 泄漏点3—非补偿环密封圈，静密封点，密封圈与相配合件之间相对静止; 泄漏点4—压盖与腔体间的密封圈，静密封点，密封圈与相配合件之间相 对静止.
2、传动关系
轴或轴套───紧固螺钉5──弹簧座4──弹簧3─补偿环1 压盖──防转销8─非补偿环6
不行，只有用同一光源发出的光设法分成两束，才 满足相干条件）
2021/3/10
20
满足相干条件的两束光的叠加效果是：在波程差为波长 整数倍的地方，光强度加强；在波程差为半个波长的奇数倍 的地方，光强度减至零（变暗）。这就是光的干涉原理。
2021/3/10
21
（2）平面度检测原理 设入射角i=0，e为气膜厚度（即是被检测面上点到平
2.缓冲补偿机构：
由弹性元件(圆柱弹簧、 圆锥弹簧、波片弹簧、 波纹管等)构成。—使 贴合; 3.辅助密封圈： 包括动环密封圈、静环 密封圈等，有各种形式： 如O型圈、V型圈、楔形 圈等
2021/3/10
2
机械密封是一种用于旋转流体机械的轴封装置。（用 于离心泵、离心机、反应釜、压缩机等设备，轴和设备腔 体间存在一个圆周间隙，设备介质从中泄漏，因此必须设 一道阻漏装置。因机械密封具有泄漏少、寿命长等优点， 成为了主要的轴密封方式，又叫端面密封。）
机械密封安装使用说明书
文件编号：GDFT-GPZ-01机械密封安装使用说明书北京国电富通科技发展有限责任公司2007年4月目录一、机械密封（非金属补偿器）的型号组成 (2)二、开箱检查 (2)三、贮存 (2)四、吊装与运输 (2)五、安装 (3)六、使用中的定期检查 (4)七、安装顺序 (4)一、机械密封（非金属补偿器）的型号组成以数字组成二、开箱检查2.1 核对随箱文件资料，包括产品合格证、安装指南、装箱清单等。
2.2 产品的外观检查2.2.1 产品内外表面应清洁，无多余物。
非金属圈带表面应无明显的疵点等缺陷。
2.2.2 法兰密封面或连接端应完好，无贯穿性伤痕；运输拉杆及紧固件应完整不松动。
三、贮存3.1 产品应贮存在干燥、通风的环境里，防止日晒、雨淋、水浸泡及有害气体腐蚀。
3.2 对贮存时间超过一年以上者，应进行一次外观检查。
四、吊装与运输4.1 吊装时必须用指定的起重吊耳或用绳索捆在接管或法兰管上，禁止用运输拉杆、限位杆等作为吊耳或承力件。
4.2 搬运时防止跌落、碰撞，以免损坏非金属圈带和法兰密封面。
4.3 非金属补偿器及装有非金属补偿器的包装箱在运输过程中严禁摔碰；应捆扎牢固，防止窜动与滚动；对超大件运输要采取特殊措施。
五、安装5.1 对非金属补偿器安装的必要步骤应预先计划，安装人员应熟知这些步骤和制造厂提供的有关技术资料。
5.2 安装前，检查产品的型号、规格与设计资料是否相符。
5.3 机械密封与锅炉梳形板间采用螺栓连接找正、焊接连接的方式固定。
安装非金属补偿器的梳形板必须严格按有关技术资料定位，以免非金属补偿器的失效影响其正常使用。
5.4 对非金属补偿器安装现场的任何更改都可能影响其设计和使用性能。
因此，对非金属补偿器的更改应与富通公司设计部门联系。
5.5 非金属补偿器安装注意事项。
5.5.1 非金属补偿器除设计允许的安装偏差外，不允许有设计参数以外的变形（压缩、拉伸、偏移、扭转），以免影响非金属补偿器的正常功能。
机械密封装置操作说明书
机械密封装置操作说明书1. 简介机械密封装置是一种用于控制或阻止流体介质泄漏的装置。
本操作说明书旨在向用户提供使用机械密封装置的详细指导，包括安装、调试、操作和维护。
2. 安装2.1 准备工作在进行机械密封装置的安装之前，确保已经进行了以下准备工作：- 检查机械密封装置的外观是否完好，无损坏或缺损。
- 根据设备要求，选择适当的机械密封装置进行安装。
- 准备所需的安装工具和材料。
2.2 安装步骤根据以下步骤进行机械密封装置的安装：1. 将机械密封装置适配到设备的密封位置，并确保正确匹配。
2. 使用适当的工具，根据设备要求进行固定。
3. 检查安装是否牢固，并确保机械密封装置没有明显的松动。
3. 调试机械密封装置的调试过程是确保其正常运行的重要步骤。
在进行调试之前，请确保已按照安装步骤正确安装。
3.1 调试步骤按照以下步骤进行机械密封装置的调试：1. 检查密封装置是否正确连接到设备。
2. 检查密封环是否正常，并确保其没有损坏。
3. 按照设备要求，逐步增加压力，观察密封装置的运行情况。
4. 检查密封装置是否出现泄漏，并根据需要进行调整或更换。
4. 操作4.1 操作步骤按照以下步骤进行机械密封装置的操作：1. 开启或关闭设备之前，确保密封装置已处于正常工作状态。
2. 操作设备时，根据设备要求调整密封装置的压力和温度。
3. 定期检查密封装置的工作情况，如有异常应及时处理。
4.2 注意事项在进行机械密封装置的操作时，请注意以下事项：- 避免过高或过低的压力和温度，以免对机械密封装置造成损坏。
- 定期检查密封装置的紧固件并进行调整，确保其正常运行。
- 在替换或维修时，使用与原装配件相应的零件，确保密封装置的性能。
5. 维护5.1 维护周期机械密封装置需要定期进行维护以确保其长时间运行。
- 对于常规使用的机械密封装置，建议每隔3个月进行一次维护。
- 对于高温、高压等特殊工况下使用的机械密封装置，建议每隔1个月进行一次维护。
机械密封帽式说明书(中文最新)
GPJ-07/M型系列光缆接头盒使用说明书适用范围：此安装说明书适用本公司生产的标准产品——GPJ-07/M型系列光缆接头盒，是为了正确安装而制定的。
GPJ-07/M型系列光缆接头盒可架空、地埋、管道、入井挂壁使用。
它的适宜温度范围是-40℃～+65℃。
一技术指标1.1 光纤曲率半径：≥40mm1.2 光纤盘附加损耗：光纤在收容盘内无附加损耗1.3 盘留光纤长度：≥1.6m1.4使用环境温度：-40℃～+60℃1.5机械性能1.5.1 拉伸性能：光缆终端盒与任一根光缆间能承受≥500N的轴向拉伸力，与任一根配线尾纤间能承受≥5N的轴向拉伸力。
1.5.2 压扁性能：光缆终端盒盒体各面均能承受≥200N的垂直静压力1.5.3 扭转性能：光缆终端盒能承受扭转角度±90°，共3次循环的扭转。
1.6电气性能1.6.1绝缘性能：光缆终端盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻≥2×104MΩ(测试电压为500V DC)。
1.6.2耐电压强度：光缆终端盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15kV直流作用下1分钟，不击穿，无飞弧现象二基本结构及配置2.1 产品规格及容量2.2主要部件：2.3主要配件及专用工具：三．施工安装必备器具3.1辅助材料（自备）3.2专用工具（自备）3.3通用工具（自备） 3.4接续及测试仪（器）表（自备）注：以上安装、接续、测试仪器/仪表均由施工单位自备。
四、安装流程五、光缆接头盒施工步骤：5.1准备打开接头盒5.1.1.清理现场，确定接头盒安装位置，布置好需安装的光缆。
5.1.2.清点接头盒包装内附件。
5.1.1打开光缆接头盒：5.2.1.1卸下抱箍扣上的螺钉，往外拉锁扣，即可将抱箍卸下。
5.1.1.2将光缆接头盒盖往上拉出，并可进行安装。
参见图（1）天气状况不好时，应支起帐篷、应防尘、防水。
机械密封件基本知识
机械密封件基本知识一、机械密封基本知识：1、.机械密封的基本概念：机械密封是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。
补偿环的辅助密封为金属波纹管的称为波纹管机械密封。
2、机械密封的组成：主要有以下四类部件。
a.主要密封件：动环和静环。
b.辅助密封件：密封圈。
c.压紧件：弹簧、推环。
d.传动件：弹箕座及键或固定螺钉二、机封工作应注意问题：1、安装时注意事项a、要十分注意避免安装中所产生的安装偏差（1）上紧压盖应在联轴器找正后进行，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0.05毫米。
（2）检查压盖与轴或轴套外径的配合间隙（即同心度），四周要均匀，用塞尺检查各点允差不大于0.01毫米。
b、弹簧压缩量要按规定进行，不允许有过大或过小现象，要求误差2.00毫米。
过大会增加端面比压，另速端面磨损。
过小会造成比压不足而不能起到密封作用。
c、动环安装后髯保证能在轴上灵活移动，将动环压向弹簧后应能自动弹回来。
2、拆卸时注意事项a、在拆卸机械密封时要仔细，严禁动用手锤和扁铲，以免损坏密封元件。
可做一对钢丝勾子，在对自负盈亏方向伸入传动座缺口处，将密封装置拉出。
如果结垢拆卸不下时，应清洗干净后再进行拆卸。
b、如果在泵两端都用机械密封时，在装配，拆卸过程中互相照顾，防止顾此失彼。
c、对运行过的机械密封，凡有压盖松动使密封发生移动的情况，则动静环零件必须更换，不应重新上紧继续使用。
因为在之样楹动后，摩擦副原来运转轨迹会发生变动，接触面的密封性就很容易遭到破坏。
三、机封正常运行和维护问题：1、启动前的准备工作及注意事项a、全面检查机械密封，以及附属装置和管线安装是否齐全，是否符合技术要求。
b、机械密封启动前进行静压试验，检查机械密封是否有泄漏现象。
若泄漏较多，应查清原因设法消除。
如仍无效，则应拆卸检查并重新安装。
机械密封介绍(共90张PPT)
Standard Mechanical Seals
59
，
c. 高速。高速很容易在摩檫面积储高温，冷却不充分立即引起故 障。
d. 颗粒、结晶物，通常二个面都是硬材料。
e. 盐类溶液，须保持封液的温度、浓度，使无盐粒析出
故障可分为有形和无形二种。
有形故障比较好找，也容易寻到病根。
Standard Mechanical Seals
58
典型的有形故障例证
1. 卸压时大量泄漏，是压力变形的表现，拆检密封面可见V形间隙 。
可用增强环强度，调整平衡度解决。
密封面磨损快
当封压超过30bar时，密封面的磨损显著加快，假设允许有点泄 漏，密封厂大多会制成动力密封。
第一章
密封原理
Standard Mechanical Seals
1
第一节 绪论
机械密封是通过结构转换,将 伸出轴与静止部件的密封结构，由
填料的径向接触、转换成轴向接触
的一种结构。
Standard Mechanical Seals
2
它的优点是
二个接触平面可以做得很精确.
平面磨损后，可以自动补偿。
气体密封 高速很容易在摩檫面积储高温，冷却不充分立即引起故障。
缩机、釜等得到广泛应用。
博格曼公司给了一个正常密封的泄漏量公式：
次级密封圈,通常是橡胶O形圈或四氟圈。
可用增强环强度，调整平衡度解决。
串联密封常用的一种系统。
停堆冷却泵〔秦山二期〕 5 称过平衡型密封 它是一种不稳 高温泵的紧定螺钉要拧紧封固；
Standard Mechanical Seals
机械密封资料
机械密封资料机械密封的工作原理机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。
常用机械密封结构机械密封一般由静止环（静环）1．旋转环（动环）2．弹性元件3．弹簧座4．紧定螺钉5．旋转环辅助密封圈6和静止环辅助密封圈8等元件组成，防转销7固定在压盖9上以防止静止环转动。
旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。
机械密封中流体可能泄漏的途径有A、B、C、D四个通道。
C、D泄漏通道分别是静止环与压盖、压盖与壳体之间的密封，二者均属静密封。
B通道是旋转环与轴之间的密封，当端面摩擦磨损后，它仅仅能追随补偿环沿轴向作微量的移动，实际上仍然是一个相对静密封。
因此，这些泄漏通道相对来说比较容易封堵。
静密封元件最常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，有时采用兼备弹性元件功能的橡胶、聚四氟乙烯或金属波纹管的结构。
A通道则是旋转环与静止环的端面彼此贴合作相对滑动的动密封，它是机械密封装置中的主密封，也是决定机械密封性能和寿命的关键。
因此，对密封端面的加工要求很高，同时为了使密封端面间保持必要的润滑液膜，必须严格腔制端面上的单位面积压力，压力过大，不易形成稳定的润滑液膜，会加速端面的磨损；压力过小，泄漏量增加。
所以，要获得良好的密封性能又有足够寿命，在设计和安装机械密封时，一定要保证端面单位面积压力值在最适当的范围。
机械密封与软填料密封比较，有如下优点：①密封可靠在长周期的运行中，密封状态很稳定，泄漏量很小，按粗略统计，其泄漏量一般仅为软填料密封的1/100；②使用寿命长在油、水类介质中一般可达1～2年或更长时间，在化工介质中通常也能达半年以上；③摩擦功率消耗小机械密封的摩擦功率仅为软填料密封的10%～50%；④轴或轴套基本上不受摩损；⑤维修周期长端面磨损后可自动补偿，一般情况下，毋需经常性的维修；⑥抗振性好对旋转轴的振动、偏摆以及轴对密封腔的偏斜不敏感；⑦适用范围广机械密封能用于低温、高温、真空、高压、不同转速，以及各种腐蚀性介质和含磨粒介质等的密封。
机械密封使用技术要求和安装说明
机械密封使用技术要求和安装说明机械密封是一种用于密封旋转轴的装置，广泛应用于各种机械设备中。
为了保证机械密封的有效性和性能，有一些技术要求和安装说明需要遵循。
下面是关于机械密封使用技术要求和安装说明的详细介绍。
技术要求：1.材料选择：机械密封的材料应具有耐高温、耐磨损和耐腐蚀等特性。
通常使用的材料有陶瓷、碳化硅、硬质合金等。
2.密封面要求：密封面的加工质量对机械密封的性能至关重要。
密封面应保证平整度、光洁度和斜度的要求，以减少泄漏和摩擦。
3.润滑和冷却：机械密封工作时会产生摩擦和热量，因此需要进行润滑和冷却。
选择适当的润滑剂和冷却剂，并确保其足够供应，以延长机械密封的使用寿命。
4.压力和温度控制：机械密封的工作环境中压力和温度的控制非常重要。
合理选择机械密封的类型和结构，以满足不同工作条件下的压力和温度要求。
5.安全防护：机械密封在高速旋转时存在一定的安全隐患。
因此，需要采取适当的安全措施，如装置防护罩和报警系统等，防止意外事故的发生。
安装说明：1.准备工作：在安装机械密封之前，需要彻底清洁轴封和轴颈的密封面，以确保密封效果。
2.轴封选择：根据使用环境、介质性质和工况要求等，选择适当的机械密封类型和规格。
3.安装位置：机械密封通常安装在轴颈和外壳之间。
请确保安装位置平整、光洁，以保证密封效果。
4.安装方法：将机械密封安装在轴封座上，并确保密封件和轴颈之间没有明显间隙。
按照安装说明，适当调整压紧力和压盖的位置，使其压紧而不会过紧。
5.调试和测试：完成安装后，进行密封性能的调试和测试。
运行机械设备，观察是否有泄漏和异常情况，并进行调整和修正。
6.维护保养：机械密封需要定期进行维护保养，如清洁、润滑和更换密封件等。
请按照规定的维护保养周期和方法进行操作，以延长机械密封的使用寿命。
总结：机械密封使用技术要求和安装说明是保证机械密封性能和有效性的关键。
选择适当的材料和密封面加工质量，合理控制压力和温度，进行润滑和冷却，以及采取安全防护措施等，都是确保机械密封正常运行的重要因素。
全套机械密封件说明
GM37G系列机械密封件本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。
一、概述：本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。
二、主要技术参数压力：≤1.2MPa温度：-30℃～200℃转速：≤3000R/min密封介质：水、污水、油及一般腐蚀性液体中使用GM121系列机械密封件本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。
概述：本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。
如果使用在较强的腐蚀性介质，可以改O型圈为F4V型圈。
本系列机械密封系YM120型改进型，改动环为O型圈调节型，利用弹簧座上的二只肖钉套在叶轮上的传动，使密封的左右旋得已控制，可以任意旋向，可以采用左图中的静环尺寸，安装更简单。
注：静环可以采用左边总图中的形式，且安装长度应为L尺寸减L2尺寸加起H尺寸等于总长。
1.静环O型圈2.静环座3.静环4.动环5.动环O型圈6.动环座7.传动座8.弹簧9.石墨静环或碳化硅静环 10.静环橡胶座主要技术参数适用压力：≤1 Mpa适用温度：-20℃～180℃电机转速：轴径≤45≤3000转/分轴径≥50≤1450转/分GM122系列机械密封件M122系列机械密封件是一种内装内流单端面单弹簧非平衡型结构，符合ISO-3069、JB1472-75。
标准。
广泛应用于各种离心泵、化工泵、管道泵、及各种耐腐蚀泵。
一、概述：M122系列机械密封件是一种内装内流单端面单弹簧非平衡型结构，符合ISO-3069、JB1472-75。
标准。
广泛应用于各种离心泵、化工泵、管道泵、及各种耐腐蚀泵。
本系列机械密封件O型圈分丁腈橡胶、氟橡胶二种。
如果在强腐蚀性介质中使用，可以用四氟V型圈来代替橡胶O型圈，使用V型圈时，先将V型圈放在90。
C 热水中浸泡10分钟。
安装时使V型紧贴密封件内壁和泵轴，以防满泄漏。
机械密封说明书
德州市鸿泰环保设备有限公司釜用机械密封使用说明书第一页釜用机械密封使用说明书I S O9001认证企业化工部定点企业德州市鸿泰环保设备有限公司1 概述1.1 机械密封（端面密封）——是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置。
1.2 釜用机械密封，适用于各种钢制釜、搪瓷釜、搪玻璃釜搅拌轴及类似的立式旋转轴密封。
1.3 机械密封是一种精密装置，其密封性能和寿命在很大程度上取决于机械密封的安装精度及使用机械密封的搅拌设备操作条件。
实践证明，在安装机械密封之前对安装机械密封部位的容器法兰端面，搅拌轴轴径精度应进行检验，并精心安装，是避免密封过早失效延长使用寿命的有效途径。
2 釜用机械密封型式、适用工况2.1 型式及主要工作参数见表1。
表1 型式及主要工作参数2.2 适用工况条件见表2。
表2 适用工况2.3 结构改进型的适用工况条件见表3。
表3 改进型的适用工况2.4 注意：密封要求较高，轴需承受较大的径向力时，应选用带内置轴承的机械密封，但一般不作为轴的支承点。
若需要以此作为支承点时，应选用型号后带T的改进型机封。
3 釜用机械密封的安装3.1 安装前的有关要求3.1.1 对双端面机械密封在安装前应先进行静压试验，试验压力可不一定达到规定要求，主要是以防运输、搬运中损坏内部零件而进行的检查性试验。
3.1.2 安装机械密封部位的搅拌轴（或传动轴）应符合表4的规定。
表4 安装机封部位搅拌轴的精度mm3.1.3 当径向跳动公差达不到要求时，应考虑釜内增设中间轴承或底轴承，或选用带内置轴承的机械密封。
3.1.5 釜口法兰（或安装底盖）安装机架及机械密封的两端面应平行，其平行度应不大于0.05mm，可在圆周上测量H高度值，以最大和最小值来计算（见图2）。
3.1.6 釜口法兰（或安装底盖）的接口平面是安装机械密封的基准平面。
此平面必须清除干净，应光滑平整不允许有脏物及凹凸不平等缺陷，与传动装置轴心线（即机架轴心线）应保持垂直，否则会影响机械密封的密封性能造成泄漏，该平面与轴线的垂直度应不大于0.10mm；对中压釜用机械密封应不大于0.05mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GM37G系列机械密封件本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。
一、概述：本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。
