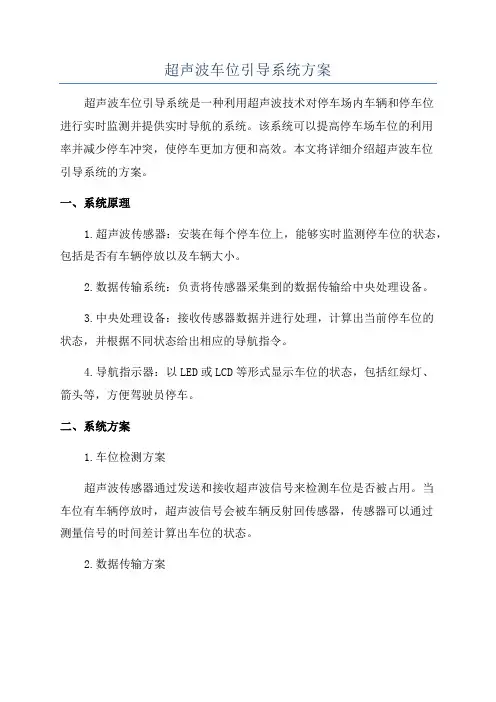

一、车位引导系统原理
通过安装在每个车位上方的超声波车位探测器,实时采集停车场的各个车位的车辆信息。连接探测器的节点控制器会按照轮询的方式,对所连接的各个探测器信息进行收集,并按照一定规则将数据压缩编码后反馈给中央控制器,由中央控制器完成数据处理,并将处理后的车位数据发送到停车场各个LED指示屏进行空车位信息的显示,从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机,由计算机将数据存放到数据库服务器,用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。
功能原理图(TCP/IP)
功能原理图(485通讯)功能原理图(无线通讯)
二、车位引导系统组成超声波车位探测器
安装在每个车位的正上方,采用超声波测距的工作原理采集停车场的实时车位数集,并将采集信息通过RS-485通讯反馈到车位显示灯及节点控制器。工作电压DC 24V
工作电流10mA
通讯方式RS485、TCP/IP 检测距离0.1~3.5m
通讯距离≤1000m
通讯速率9600bps
工作温度-20~80℃
指示灯
安装在每个车位的前方,用于显示当前车位状态。当指示灯为绿色时,表示车位为空车位;当指示灯为红色时,表示车位上有车辆停泊。工作电压DC5V
工作电流20MA
LED灯珠数6红 6绿
外壳材料ABS
工作温度-50℃~+80℃可视角度360°
可视距离>50m
节点控制器
节点控制器是超声波车位探测系统的中间层,用于对超声波探测器进行分组管理,循环检测所辖探测器的信息,并将有关信息传到中央控制器。一个节点控制器可以控制40-64个车位探测器。工作电压DC 24V
通讯距离≤1200m
通讯方式RS485、TCP/IP、Wifi 容量40-60个
工作温度-20~+80℃
中央控制器(普通版)
中央控制器是整个系统的核心,主要用于负责整个停车场车位信息的采集与数据处理,并将处理结果反馈到LED引导屏进行车位信息的显示。一个中央控制器最多可以控制64个节点控制器。工作电压DC 5V
通讯方式RS485、TCP/IP 通讯距离≤1000m
工作温度-20~+80℃
中央控制器(高级版)可选
高级版中央控制器内置B/S架构车位引导系统软件,可以直接储存车场的数据,并可在任意电脑终端通过WEB页面进行查询及下载。工作电压DC 5V
通讯方式RS485、TCP/IP 通讯距离≤1000m
工作温度-20~+80℃
室内LED引导屏
接收中央控制器的车位信息,用数字和文字形式实时显示所连接区域当前空闲车位数量,可24小时全天候使用。内部程序还可以根据用户要求随时修改,显示用户需要的其他信息工作电压DC 5V
通讯方式RS485、TCP/IP、Wifi 辉度300cd/m2
单字尺寸122x122mm
每字像素16x16
户外LED引导屏
户外LED显示屏由高亮度户外LED模块、驱动电路、控制电路、支架等部分组成。它接收中央控制器的车位统计信息,用数字和文字形式实时显示当前停车场空闲车位数量,可24小时全天候使用。内部程序还可以根据用户要求随时修改,显示用户需要的其它信息。工作电压DC 5V
通讯方式RS485、TCP/IP、Wifi 辉度>500cd/m2
单字尺寸122x122mm
每字像素16x16
停车引导系统管理软件
软件中嵌入了车位电子地图,
可以直观地实时反映停车场车位使用情况,操作员可直接根据电子地图来监控车场状况,对于错停车位的车辆,支持手动改写其停车位,以调整硬件要求
CPU: P4 3.0
Memory:512M
HD:80G
开发工具DELPHI
数据库支
持
SQL SERVER/Access
三、系统产品配置表
10 电脑台 1
四、系统施工准备工作
对停车场引导系统的安装进行施工前,必须先根据车场的实际情况作施工布线图,最好以方便现场施工人员据此进行施工布线。
如下图:
五、系统安装分布详解
1.车场各个入口
车场的每个入口均应该安装入口车位信息总显示屏,用于显示停车场内车位信息。
显示屏由高亮度户外LED模块、驱动电路、控制电路、支架等部分组成,根据停车场所划分的区域数量来设定总入口的LED小屏数量,分别显示各个区域的车位数信息。它接收中央控制器(CCU)的车位统计信息,用数字和文字形式实时显示当前停车场空闲车位数量,提示准备入场的车辆司机,可24小时全天候使用。内部程序还可以根据用户要求随时修改,显示用户需要的其它信息。
安装效果图
2.车场内部岔道口
车场内部重要的岔道口建议安装车位引导显示屏,车位引导显示屏数量和显示文字内容根据客户需要来定制,显示屏由室内高亮度LED模块、驱动电路、控制电路、支架等部分组成。它接收中央控制器的输出信息,用数字、箭头和文字等形式显示车位方位,引导司机快速找到系统分配的空车位。停车场中央控制器(CCU)通过网络可以实现每个路口的任意方向引导,从而将车流分配到停车场内最合适的位置,保证停车场的畅通和充分利用车位。
安装效果图:
a)三向区域引导屏:一般放置于车场中有三个方向的岔路口,安装的位置应在车主开车前
往三岔路口的时候能看得见的明显的地方。
显示内容:显示三个岔路口各自通向的区域剩余空车位数。
三向引导屏样式
b)双向引导屏:一般放置于车场中有两个方向的岔路口,安装的位置应在车主开车前往双
岔路口的时候能看得见的明显的地方。
显示内容:主要显示两个路口各自区域的剩余空车位.
双向引导屏样式
c)单向引导屏:一般放置于车场拐弯处, 安装的位置应在车主开车前往拐弯的时候能看得
见的明显的地方。
显示内容:主要显示拐弯后区域的剩余空车位.
单向引导屏样式
3.每个停车位
每个停车位上均需要安装一个车位探测器和一个车位指示灯。车位指示灯直接从车位探测器上接线,施工方便。对每个车位的占用或空闲状况进行可靠检测。在每个车位上方安装超声波探测器即可探测到有无车辆停泊在车位上。如果有车,探测器控制车位指示灯显示红色。否则显示绿灯。
4.节点控制器
节点控制器是车位引导系统三层网络总线的的中间层,对保证本系统的安全、可靠与高效有重要作用。节点控制器循环检测所接探测器的状态,并将有关信息传到中央控制器。
我们建议每一个节点控制器连接控制40个车位探测器。
节点控制器用于连接中央控制器和车位探测器、LED显示屏等
节点控制器还解决长距离485通讯不可靠的问题、网络节点数扩展问题、分组管理问题等。
