浅谈小水电站技术供水方法
试论小型水电站技术供水系统存在的问题及改进建议
试论小型水电站技术供水系统存在的问题及改进建议发表时间：2019-04-30T10:27:23.577Z 来源：《基层建设》2019年第5期作者：伊贵冬[导读] 摘要：基于城市化发展进程的不断加快，人们的生活用电需求以及城市用电需求不断扩大。
广东水电云南投资金平电力有限公司摘要：基于城市化发展进程的不断加快，人们的生活用电需求以及城市用电需求不断扩大。
这也使得水电站的发展规模逐渐扩大。
为了能够保证水电站机组设备的平稳运行，技术供水系统为机组设备供应冷却水时一个至关重要的环节。
一般小型水电站流域集雨面积地质情况相对比较复杂，。
因此，本文主要结合了小型水电站技术供水系统在实际工作时存在的常见问题进行分析，积极研究了有效解决这些问题的具体方法。
关键词：水电站；技术供水系统；问题；改进建议一、水电站技术供水系统的构成要素1、基本内容水电站是国家大力提倡的清洁能源项目，主要是利用水能资源来进行发电，为城市用电提供电能支持，缓解用电紧张的问题，同时也符合国家环保要求。
而技术供水系统的主要功能就是在水电站的日常运行过程当中，为各个机组设备供应冷却水，防止设备由于连续工作而导致机组温度过高。
机组温度过高不仅容易影响设备的使用寿命，而且会给供电工作带来安全隐患。
因此，技术供水工作十分重要，目前相关水电站都在积极的研究技术供水系统的建立和完善工作。
2、构成要素在实际提供冷却水的工作中，水电站技术供水系统通常分为两个组成部分，分别是主供水系统以及备用系统。
主供水系统是负责日常工作的主力，而备用系统是为了预防主供水系统在工作中出现故障无法工作时保证正常供水另一套系统。
二、技术供水系统的常见问题1、水质水质直接影响技术供水系统的工作效果。
小型水电站冷却水系统一般采用由机组压力钢管取水、经减压、滤水器过滤，供机组冷却后，排至尾水管的方式。
电站所处河流汛期泥沙含量大、漂浮物多，易造成滤水器、空冷器、轴承油冷却器的堵塞，致使冷却水压力、流量不足甚至中断，被迫进行停机检修；相对来说检修周期太短。
浅析水电站引水系统的施工技术
浅析水电站引水系统的施工技术随着小型水电站的迅速发展，加强小水电管理工作变得十分重要和必要。
小型水电站管理因具体情况不同，管理内容也有所差别。
总的来说，应重点管理好水电站施工技术。
1 小型拦河坝消力池的施工小型拦河坝的坝址地质条件是决定拦河坝安全的首要条件。
但由于综合分析选择的坝址，地质不可能都很理想。
因此，在坡降大、地质条件差的拦河坝经常出现垮坝现象，其主要原因是对消力池施工不重视引起的。
为了满足消力池的长度和深度要求，受地形和投资的影响，很难实施。
我们曾采用两级消能的施工方法，达到减少坝基开挖量和拦河坝的工程量获得成功。
另外在消力池中作好排水系统也非常关键。
2 引水渠道中高水头的水电站的傍山渠道均存在漏水、塌方、滑坡等病害，造成的损失大，维修加固难度大等问题。
渠道的防渗方法，在目前技术条件下有10多种施工技术。
但在施工中（在土质渠道内）应搞好内水压力的排放，同时在内外边坡应防止雨水渗入砼与土堤之间造成内水压力顶破砼层。
施工中，在地质条件允许的地点多建溢流侧堰是最有效的方法。
傍水渠道在经过山沟时，一定要采用暗涵形式，把山沟发洪水时夹带的沙石和枯枝败叶从暗涵顶送出渠外。
小水沟枯水季节无水，发洪水又来破坏，因此尽可能避之，如确有泉水也应开小口，作好拦栅。
3 压力管道的放样和安装3.1 压力管道的施工放样为了管床的开挖、砌筑以及支墩的现浇，都必须进行施工放样。
根据设计图纸准确地选出管线的弯点座标，再采用经伟仪角度控制的方法进行施工放样。
具体放样方法是：在管线的弯点处，打固定桩，并测量桩顶高程，然后安装经伟仪，对中后用设计角度照准压力前池的前墙，用中丝在前墙上画出水平线，固定经伟仪。
根据管线伸入前墙的座标校核设计图纸与地形的准确度（如有误差还可以修改角度）。
然后在管线两侧打桩（根据设计的支墩位置），并拉线，该线应垂直管轴线。
再用经伟仪的中丝，控制该线的水平和高度。
支墩的放样可以从打桩拉线高程往下放样。
水电站机组技术供水改造的探讨
第47卷2019年8月Vol.47 No.4Aug.2019云南电力技术YUNNAN ELECTRIC POWER水电站机组技术供水改造的探讨钱文华（大唐宣威水电开发有限公司，云南宣威 655405）摘要：水电站机组技术供水设备是保障机组正常运行至关重要的一个系统，本文通过分析国内一些水电站机组技术供水结构特点，结合万家口子水电站机组技术供水现状，阐述了万家口子水电站机组技术供水改造思路，对如何提高技术供水的可靠性进行探讨。
关键词：水电站；技术供水；改造Discussion on Technical Water Supply Reformation of Hydropower Station UnitsQian Wenhua（Datang Xuanwei Hydropower Development Co., Ltd., Xuanwei City, Yunnan Province 655405, China）Abstract: The technical water supply equipment of hydropower station is an important system to ensure the normal operation of the power station. This paper analyzes the characteristics of the technical water supply structure of some hydropower station units in China, combines the technical water supply status of Wanjiakouzi hydropower station units, and expounds the technical water supply reform ideas of Wanjiakou hydropower station units. This paper discusses how to improve the reliability of technical water supply. Key words: Hydropower stations; Technical water supply; reform中图分类号：TM74 文献标识码：B 文章编号：1006-7345（2019）04-0087-040 前言技术供水系统对象为发电机组各部轴承、发电机空气冷却器，是水电站机组安全稳定运行必要条件，冷却系统不正常时，机组各部轴承及定子会迅速升温，最终导致机组的事故停机，甚至会烧损轴承导瓦。
小浪底电站两种方式下技术供水效率研究
小浪底电站两种方式下技术供水效率研究发表时间：2019-07-16T14:10:01.280Z 来源：《电力设备》2019年第6期作者：王嘉雨叶子洁崔旭东[导读] 摘要：小浪底水电站具有机组大容量、高水头运行、泥沙含量多等特点。
（黄河水利水电开发总公司运行部河南济源 459017）摘要：小浪底水电站具有机组大容量、高水头运行、泥沙含量多等特点。
目前采用的技术供水方式有蜗壳供水、清水供水两种，本文以这两种供水方式为基础，根据实际运行条件，从经济性计算、可靠性分析、综合效益比较等方面研究不同方式下的技术供水效率，得出目前小浪底电站技术供水方式的最优解。
关键词：技术供水；蜗壳；清水；效率；冷却效果1 前言技术供水是对水轮机、发电机、变压器及一些附属设备进行供水冷却、润滑的统称，是保证机组正常运行的必要条件之一。
若技术供水系统出现异常，如流量降低，压力降低，管道堵塞等造成冷却效果下降，则会导致机组温度不断升高报警，最终水机保护动作跳机。
一般水电站采用的技术供水方式有自流减压供水、顶盖内取水、地下水源取水、供水池取水、尾水水泵取水、循环冷却供水等方式。
水电站技术供水方案应根据自身设计条件进行选择，如水温、水压、水质、水源位置、取水成本等。
技术供水方式可选择多种方案，在机组不同运行条件下根据需求进行切换。
小浪底电站机组具有大容量、高水头、多泥沙的特点，本文结合上述条件，对目前正在使用的两种技术供水方式进行全方面比较分析。
2 小浪底技术供水概况小浪底电站机组运行最大水头为 141 m、额定水头为 112 m、最低运行水头为67m，属于高水头电站范畴；正常蓄水位高程为250m、最低蓄水位高程为212m、最高蓄水位高程为275m，正常尾水位高程为 134.5 m、水位变幅大。
2.1 供水对象及用水量水轮发电机用水：包括水轮机上导轴承、空冷器、推力轴承、下导轴承、水导轴承各部总用水量为700m3/h，压力0.4MPa；变压器用水为105m3/h；主轴密封用水为16m3/h。
水电站的技术供水系统
7]＜电站的技术供水系统本页仅作为文档封面，使用时可以删除This document is for reference only-rar21 year.March水电站的技术供水系傥水电站的供水包括技术供水、消防供水及生活供水。
技术供水又称生产供水，主要对彖是各种机电运行设备，主要有发电机空气冷却器.发电机推力轴承和导轴承.水轮机导轴承冷却和润滑.水冷式变斥器冷却器.水冷式空气压缩机等：主要作用是对运行设备进行冷却，有时也用來进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如商水头电站主阀）。
3.1.2技术供水系统的组成（1）水源.取水和净化设备、用水设备由取水设备（如水泵）从水源（如水库、尾水渠等）取水，经水处理设备（如拦污栅.滤水器等）浄化.使所取的水符合用水设备对水虽.水斥.水温和水质的要求。
<2）管网由取水干管.支管、管路附件等组成。
干管直径较大，把水引到厂内用水区。
支管直径较小，把水从干管引向用水设备。
管路附件包括弯头.三通.法兰等，也是管网不可缺少的组成部分。
（3）址测控制元件用以监视.控制和操作供水系统的有关设备，保证供水系统正常运行，如阀门、压力表、温度讣、示流信号器等。
3.2用水设备对供水的要求用水设备对水址.水质.水压.水富有一定要求，总的原则是：水虽足够.水压合适，水质良好，水温适宜。
3.3.1水的净化（-）除污物（1）拦污栅。
拦污栅用以阻拦较大的悬浮物。
（2）滤水湍。
滤水器用來淸除水中的悬浮物。
按濾网的形式分固定式和旋转式两种。
（二）除泥沙（1）水力旋流器。
水力旋流器是利用离心力來分离泥沙的装宜。
（2）沉淀池。
沉淀池用以分离水中颗粒和密度较大的沙等物体。
3.3.2水生物的防治（1）用药物讶杀。
（2）提商管内水温和流速。
3.4.1水源（-）上游取水（1）坝前取水。
从坝前水库直接取水，地域广.水址丰富，取水设备简収且可靠，布宜方式也最灵活。
（2）压力钢管取水。
取水口通常在进水阀前血（、“I装设进水阀时），它由两种不同的运用条件。
中小型水电站技术供水系统设计浅析

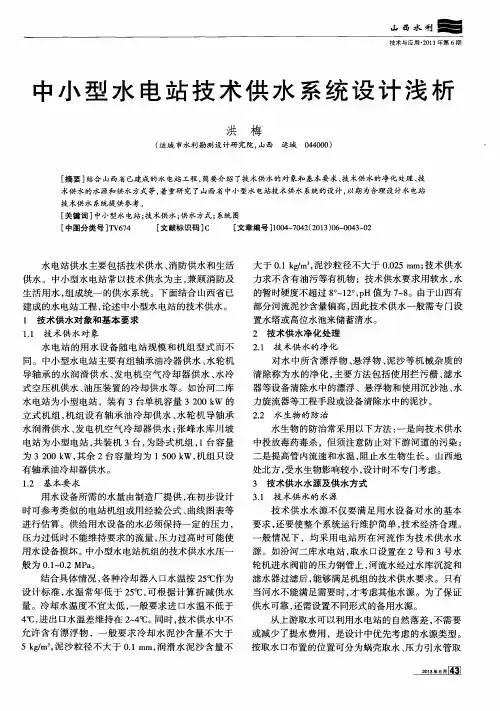

水 电站的用水设备随 电站规模 和机组 型式 而不 同 。中小 型水 电站 主 要有 组 轴 承油 冷 器 供 水 、 水 轮 机 导轴承的水润滑供 水 、 发电机 空气 冷却器供水 、 水 冷 式空压机供水 、 油压装置的冷却供水等。如汾河二库
１ ． ２ 基本 要 求
水 生 物 的 防治常 采用 以下方 法 ： 一 是 向技 术供 水
中投放毒药毒杀 ，但须注意防止对下游河道的污染 ； 二是提高管内流速和水温 ， 阻止水生物生长。山西地 处北方 ， 受水生物影响较小 ， 设计时不专门考虑 。 ３ 技 术供水 水 源及供 水 方式
水 电站供水 主要包括技术供水 、 消防供水和生活 供水 。中小型水 电站常以技术供水为主 ， 兼顾消防及 生活用水 ， 组成统一的供水系统。下面结合 山西省 已 建成的水 电站工程 ， 论述 中小型水电站 的技术供水 。 １ 技 术供 水 对 象和 基本 要 求
１ ． １ 技 术供 水 对 象
当上游取水 不能满 足水压要求或能源 利用 不合 理时， 常用水泵从下游尾水抽水 ， 再送至各用水设备 。 该取水方式每台水泵需有单独的取水 口，布置灵 活 ， 管道较短 ， 但其可靠性差 ， 设备投资运行费用增加 。 当河水 不 能满 足水 质 要 求 时 ， 可 采 用 地下 水 作 为
技 术供水 系统提供参考 。 ［ 关键词 ］ 中小型水 电站 ； 技术供水 ； 供 水方式 ； 系统图
［ 中图分 类号 】 Ｔ Ｖ ６ ７ ４
［ 文献标识码Biblioteka ］ ｃ ［ 文章编 号 ］ １ ０ ０ ４ — ７ ０ ４ ２ （ ２ ０ １ ３ ） ０ ６ — ０ ０ ４ ３ — ０ ２
水电站技术供水方案综述-四川水力发电
水电站技术供水方案综述周 雄(四川省水利水电勘测设计研究院,四川成都 610072)摘 要:对水电站技术供水的不同型式进行了总结归纳,分析了优劣以及适用的场合,为工程设计和技术改造提供借鉴。
关键词:技术供水;循环冷却供水;一次性冷却供水;二次冷却;反冲;综述中图分类号:TV 671文献标识码: B文章编号:100122184(2006)0420064203 水电站的技术供水方案可以分为循环供水和一次性供水两个大类。
作为延伸,还有一种方案,即两种方案结合的混合式方案。
循环供水方案采用二次冷却,即首先通过一次冷却器(机组配套的空气冷却器及油槽冷却器)将机组运行中产生的热量由洁净水带走,再通过置于河道里的二次冷却器把洁净水携带的热量传给河水,从而达到间接冷却机组的目的。
一次性供水采用开敞方式,冷却水经过机组冷却器将机组运行中产生的热量带走后直接排放到尾水,不再循环。
在工程中应用较多的还是一次性供水方式,下面分析各种供水方式的优劣及适用情况。
1 循环供水循环供水方案广泛运用于灯泡贯流式机组和一些河道原水水质较差的立式机组(比如漂浮物很多,或者泥沙含量较大,需要修建较大规模的沉沙池)。
循环供水方式的设计思想是通过让较少的洁净水在机组冷却器和置于河道里的二次冷却器间起一个中间媒介的作用,从而解决机组冷却用水对水质的较高要求与河水水质较差这一对矛盾,同时又尽量减少对洁净水的水量要求。
这种技术供水方式最早用于进口的贯流式机组,其二次冷却器是灯泡体前段的夹层冷却锥套。
循环水系统基本是密闭的,在系统中只设一只膨胀水箱,一般采用定期加水质稳定剂的方法来保证循环水的水质。
分析这种方式,笔者认为有如下难点:(1)夹层冷却锥套的加工要求较高。
因其本身尺寸很大,且为薄壁件,极易变形、出现渗漏,同时,为了防止水生物的附着,对表面粗糙度要求也比较高;(2)水质稳定剂的配制较难,外方收稿日期:2006206223均不提供配方,只卖产品,另外,投放也较繁琐。
浅析水电站技术供水系统存在的问题及改进方法
浅析水电站技术供水系统存在的问题及改进方法【摘要】本文以某中型水电站为例，阐述了水电站技术供水系统的组成、工作原理及设备参数，总结了机组投运后技术供水系统存在的一些问题，通过一系列改造处理后技术供水系统安全可靠，为水电站的技术供水设计及技术改造提供了一些借鉴。
【关键词】技术供水；水泵供水；自流减压供水；轴承；电机0.概述某中型水电站主供水采用单元供水系统，每台机设置一个供水单元，每个供水单元包含机组供水系统和主变供水系统两个部分。
机组冷却水、主变冷却水、机组密封水供水设备均布置在蜗壳层的水泵房内，2009年首台机组投运至今，技术供水系统先后出现了一些问题，通过一系列改造处理后技术供水系统安全可靠。
1.技术供水系统的组成及原理1.1用水设备全站技术供水的用水设备包括，发电机上、下导轴承冷却器，发电机空气冷却器、推力轴承外循环装置冷却器、水导轴承冷却器、水轮机主轴密封、调速器外加冷却器、主变冷却器及水冷式空压机（中压空压机、检修维护低压空压机及补气低压空压机）。
1.2水源及供水方式水电站水头范围为114.3～181.7m，此时采用自流减压供水作为机组主供水源已不经济（减压会过多的增加水能损耗，浪费的水能已经高于装设水泵供水时的电能和设备的费用），因此机组的技术供水方式采用水泵单元供水，自流减压供水作为备用水源。
单元供水即每台机组各自有一组工作水泵，这种供水方式运行灵活，可靠性高便于自动控制。
而集中供水是几台机组或全厂共用一组水泵，这种供水方式设备少，便于维护，但控制复杂，而且当机组运行台数改变时会引起供水水压波动。
为使机组停机不致影响主变的冷却用水，机组及主变压器分别由独立的供水泵供给。
机组主轴密封用水以厂外自来清水系统清洁水为主供水，机组技术供水作为备用。
1.2.1机组冷却水（a）主供水源：机组冷却水主供水源取自尾水管，经过两台卧式单级双吸离心泵加压，两台全自动滤水器过滤，通过一台水控阀控制到达各用水设备。
水电站技术供水系统
三、技术供水的净化 滤水器：清除悬浮物，靠滤网阻拦木悄与杂草。 滤水器：清除悬浮物，靠滤网阻拦木悄与杂草。 沉沙池： 沉沙池： 水力漩流器： 水力漩流器：
3
第九章 水电站水系统
§9.1
水电站技术供水系统
一、水源的类型与应用 上游取水： 上游取水：利用电站的落差 。坝前取水 。蜗壳取水 。压力钢管取水 下游取水：上游取水不能满足水压要求利用水泵抽水。 下游取水：上游取水不能满足水压要求利用水泵抽水。 地下水源：含沙量少，一般无水生物、有机物硬度适合， 地下水源：含沙量少，一般无水生物、有机物硬度适合，水 质好，利用水泵抽取。 质好，利用水泵抽取。 二、供水方式 。自流供水 。水泵供水 。混合供水 三、管网组织 。集中供水系统 。单元供水系统 。分组供水系统
4
第九章 水电站水系统
§9.1
水电站技术供水系统
一、水电站常用水泵的类型 。离心泵 单级单吸卧式离心泵 单级双吸卧式离心泵 。深井泵 。潜水泵 二、离心泵的基本工作参数 扬程H 水泵产生的总水头。 扬程H：水泵产生的总水头。 流量Q 流量Q 允许吸上真空高度Hs 允许吸上真空高度Hs 水泵的安装高程 三、离心泵的起动充水措施 。底阀 。水环式真空泵 。射流泵
5
第九章 水电站水系统
§9.1
水电站技术供水系统
ቤተ መጻሕፍቲ ባይዱ
一、管网的运行与维护 二、水泵的运行与维护 1、离心泵的减载起动 、 起动前关闭压水管的阀门； 。起动前关闭压水管的阀门； 在水泵的压水管道上设置止回阀。 。在水泵的压水管道上设置止回阀。 2、水泵的流量调节 、 原因：设计选择时流量与扬程偏大， 原因：设计选择时流量与扬程偏大，水泵的效率随扬 程与流量变化。 程与流量变化。 方法： 方法：改变水泵的实际运行工况点即改变输水阀门的 开度。 开度。 3、水泵的并联运行 、 泵组工况点由管道水力特性与泵组特性确定； 。泵组工况点由管道水力特性与泵组特性确定； 泵组特性可以由单泵特性按扬程相同、 。泵组特性可以由单泵特性按扬程相同、流量加倍求 得； 并联后加大流量的效果。 。并联后加大流量的效果。 4、水泵的日常检查与维护 、
浅谈某电站技术供水系统改造设计
创新观察—366—视、倒闸操作、运行状态记录、站内辅助设施维护等任务，不涉及站内一次设备试验、二次设备带电测试及消缺内容。
整体缺陷处理流转工序复杂，职责界限不明且处理时间较长，极易出现物资、人员、车辆的成本的大量增加，甚至招致人身风险的出现[1]。
2、细节意识相对薄弱要想做好电力变电运行维护作业，就必须始终坚持细节到位的方针，保证在复杂问题面前不陷入“手忙脚乱”的窘境。
但是，当前我国部分电力系统变电运行维护者因细节意识相对薄弱，在运行维护中经常出现“走马观花”的情形。
甚至对部分影响不大但隐患突出的问题“视而不见”，导致变电运行维护作业浮于表面，实效不突出。
3、维护设备不够先进当前电气系统变电运行维护中仍然大量采用外观检查、解体后清洗部件的方式，相关工具也没有及时更新补充。
不仅无法发现变电站设施设备内部深层次维护需求，而且增加了技术人员工作负担。
甚至会引发大规模断电、停电风险，导致不可估量的后果。
三、电力系统变电运行维护存在问题的对策1、构建精益化运行维护模式 在大检修体系下，通过业务集约达到运行维护精益化是变电运行维护作业发展的新方向，可以从根本上改变以往专业智能单一的情况，将变电运行、检修领域设备设施维护、带电测试、试验、清理打扫、缺陷消除业务融合到一个系统，大幅度降低资源损耗率，提升运行维护质量[2]。
在大检修体系下的精益化运行维护模式不仅需要运行维护一体化专业人员、现代化装备配置及低高压、设施设备、不带电到带电的分层推进，而且需要防控一岗多职带来的作业风险。
比如，在当前变电运行维护精益化管理模式运行中，技术人员不仅需要担任执行者，而且需要担任判定者，在缺乏第三方监督把关的情况下，极易出现责任落实不到位情况。
基于此，在变电运行维护中，技术人员应结合现场实际，主动弥补现有管控、监督、追责机制的缺口，与同部门人员协作开展抽查督导。
同时主动学习设备维护判断、不停电检测项目分析等知识，深入研究设备内在结构、运行表现，日以继日的积累知识、专业技术，避免因对变电设备运行工况分析不深入或者对设备结构认识不足而导致的维护缺失。
四级电站技术供水运行方式实践探讨
四级电站技术供水运行方式实践探讨李琳仓云南以礼河发电厂四级电站，云南曲靖(654207)E-mail：llc3791@摘要：水电站厂房技术供水合理与否，直接关系到机组的安全运行和电站的经济效益。
通过对以礼河四级电站近几年运行中，由于系统运行方式发生极大改变，技术供水系统存在的主要问题成因进行分析，提出供水系统技改方案。
通过方案比较，指出技改可显著增加电站运行可靠性，从而为提高电站主设备运行打下良好基础。
关键词：机组冷却技术供水1、引言云南省以礼河发电厂四级电站系引水式高水头电站，引水隧洞长度为2350m，设计水头为589m；最大水头为628．2m，最小水头为602m。
装有4台冲击式横轴水轮发电机组，其装机容量为144Mw（4Χ36000KW），设计多年平均年发电量7.19亿千瓦时，装机容量占全厂的44.94%。
小江电站于1958年9月开工， 1970年10月首台机组发电。
电站自1970年入网发电以来，技术供水情况极不理想。
主要存在供水管道结垢多、过滤系统常阻塞、水泵底阀进气、水压偏低等缺点。
给机组正常运行带来严重的安全隐患。
现结合该电站发电以来的技术供水情况，对以礼河四级电站厂房技术供水技改探讨如下。
2、技术供水现状由于我站新增两台2Χ3000KW机组，而新增机组发电机空气冷却水引自原来的冷却水系统，在冷却水系统容量没有增加的情况下，造成运行上的一些困难。
该电站的技术供水设计采用水泵供水为主，水源取自发电机尾水渠道，通过管子取回冷却水池的方案运行。
该水系统主要用于技术供水，生活用水专门另设引水水源和水管。
机组冷却水采用环管运行，发电机冷却方式为密闭循环空冷。
再次，从2001年以来，由于系统容量增大，四级电站地位退居其次，从而机组经常全停，运行方式带来很大的变化。
四级电站机组技术供水主要供给机组空气冷却器用及轴承润滑油箱冷却器用。
[1]2.1机组供水系统的组成机组供水系统由三个供水设备和四个主要用户组成。
水电站机组技术供水系统的几种方式比较
水电站机组技术供水系统的几种方式比较——宋挚中水电站的技术供水系统由水轮发电机组轴承、发电机的冷却水系统组成，该系统直接影响到机组运行的安全性及电站运行的经济型；技术供水系统要根据水电站的基本技术参数及设备要求的技术供水参数进行详细设计和论证，使设计方案要符合规范要求，使系统满足机组在各种工况下的正常安全运行。
技术供水系统对象为发电机上导轴承油冷却器、发电机空气冷却器、推力轴承油冷却器、水轮机导轴承油冷却器。
水电站机组技术供水中的冷却水对电站机组的安全运行有着至关重要的作用，冷却水运行不正常，会造成机组温度升高，报警、甚至停机事故。
松潘县的燕云电站（H=120M，N=2×8MW）；镇江关电站（H=102M，N=2×14MW）；红土电站（H=188.5M，N=2×16MW）属于中高水头电站。
根据《水力发电厂机电设计规范DL/T5186-2004》的规定：1、最小水头小于15m时，宜采用水泵供水方式。
2、净水头范围为15m-70m时，宜采用自流供水方式。
3、净水头范围为70m-120m时，宜采用自流减压或其他供水方式。
4、净水头大于120m，选用供水方式时，应进行技术经济比较。
5、当水电厂水头变化范围较大，采用单一供水方式不能满足需要或不经济时，可采用混合供水方式。
6、在布置条件允许且经济合理时，可选用中间水池供水方式。
根据规定，燕云，镇江关电站都宜选用自流减压技术供水方式。
红土电站的水头较高，可以考虑水泵供水，闭式循环供水，或是中间水池自流供水。
下面可以就这几种技术供水方式做一个比较：1、水泵供水：水泵是动力机转换为机械能，传给并排出水体的机械。
对于电站来说，水泵是大量消耗厂用电的主要设备之一，而动力机的运行效率是不断下降的，势必需要不断投入大量的维护成本和工作人员的高强度劳动。
位于贵州的天生桥二级电站（H=220m，N=220WM×6）原技术供水系统设计为水泵加压供水与自流减压供水两套系统互为备用。
9水电站水系统
水电站水系统-技术供水
③水质
• 水中不含悬浮物 • 泥沙含量尽量小 • 冷却水应是软水（相当于10mg氯化钙的钙、镁离子的 总和为1“度”，8度以下为软水） • 水的酸碱度PH为中性7 • 水中力求不含有机物、水生物、微生物 • 水中应不含油分
水电站水系统-技术供水
④水温
制造厂通常以进水温度为25℃作为设计依据。 进水最高温度应不超过30℃，不然要增加冷却器高 度，增加金属耗材。 进水温度低于25℃时，按下图折算。
水电站水系统-技术供水
（1）自流供水系统图
◆ 蜗壳或压力钢管取水（按1.5～2台机组用水量设计） 可作本身机组单元供水，同时也可作其他机组的备用 水源。
◆ 坝前取水可设2～3个取水口，作集中供水的技术供 水备用水源，也作生活用水、消防用水水源。 ◆每台机组装有供水电动总阀9，可自动投入（开机 前）、切断（停机后）供水。
3、消防供水系统图
• 采用两台水泵供水。 • 水源不足，采用来自技术供水的消防水箱的备用水源。 • 发电机消防与厂方消防合并，采用双水柱式消防栓。
水电站水系统-排水系统
• • • 了解排水系统的作用和组成、排水方式 掌握排水系统图的分析 能正确分析排水系统图，能正确管理、操作、维护。
水电站水系统-排水系统
水电站水系统-技术供水
（3）某水电站自流单元供水系统图 ◆ 蜗壳取水——机组主水源，供机组冷却、润滑用水。 ◆ 坝前取水——机组备用水源，同时作为与机组开停 无关的用水（生活用水、消防用水等）
水电站水系统-技术供水
4、讨论、思考 • 分别简述图9-8、9-9供水系统的原理 • P277 1、 2 、 3 、 4
水电站水系统-技术供水
• • • • 了解技术供水的作用及要求 熟悉技术供水的水源及供水方式 掌握技术供水系统图符号及分析方法 能阅读技术供水系统图，能操作、维护、管理。
水电站的油和供排水系统资料讲解
水电站供、排水和油系统第一节供水系统的分类和作用一、概述：水电站的供水系统包括技术供水、消防供水及生活供水。
消防供水作用是主厂房、发电机、变压器、油库等处的灭火。
生活供水主要为正常生活用水提供水源，如饮用、厕所用水。
二、技术供水的主要作用1.冷却:主要有发电机的推力轴承、导轴承、空气冷却器、水轮机导轴承、主变压器的冷却。
（1）推力轴承及导轴承油冷却：机组运行时轴承处产生的机械摩擦损失，以热能形式聚集在轴承中。
由于轴承是浸在透平油中的，油温升高将影响轴承寿命及机组安全，并加速油的劣化。
因此，将冷却器浸在油槽内，通过冷却器内的冷水将热量带走，达到将油加以冷却并带走热量的目的。
（2）变压器油的冷却：一些水电厂主变压器采用外部水冷式（即强迫油循环水冷式），是利用油泵将变压器油箱内的油送至通入冷却水的油冷却器进行冷却，为防止冷却水进入变压器油中，应使冷却器中的油压大于水压。
（3）发电机冷却：发电机运行时产生电磁损失及机械损失，这些损失转化为热量，影响发电机出力，甚至发生事故，需要及时进行冷却将热量散发出去。
大型水轮发电机采用全封闭双闭路自循环空气冷却，利用发电机转子上装设的风扇，强迫空气通过转子线圈，并经定子的通风沟排出。
吸收了热量的热空气再经设置在发电机定子外围的空气冷却器，将热量传给冷却器中的冷却水并带走，然后冷空气又重新进入发电机内循环工作,保持定子线圈、转子线圈温度在正常范围，一些小容量的发电机（汉坪咀水电站）转子上没有装设的风扇，但装设上、下挡风板，使冷、热风在密闭的空间内进行交换，热量由空气冷却器带走。
2.润滑:如深井泵橡胶瓦导轴承。
深井泵采用橡胶导轴承，用清洁水来润滑，以防止橡胶导轴承与泵轴形成干摩擦引起磨损甚至烧坏橡胶导轴承。
3.操作: 如射流泵工作。
4.密封：水轮机的主轴密封包括工作密封和检修密封。
工作密封采用引进一定压力的清洁水源到密封面，保持密封面的稳定接触以封水，同时形成液膜润滑，避免密封胶皮干摩擦引起的磨损。
水电站技术供水系统的设计
一、技术供水系统的设计
7、一般规定:
➢ 当采用水泵集中供水系统时，工作水泵的配置数量，对大型水电厂宜为 机组台数的倍数(包括一倍)，对中型水电厂宜不少于两台。备用水泵台 数可为工作水泵台数的1/2～1/3，但不少于一台。
➢ 供水系统应有可靠的备用水源。常用的备用形式有：1)对单元自流供水 系统，可设联络总管，起互为备用作用。当厂房距主坝较近时，可用坝 前取水作备用。2)对坝前取水的自流集中供水方式，可用压力钢管取水 作为备用。
技术供水系统的设计
一、技术供水系统的设计
（一）《水力发电厂水力机械辅助设备系统设计技术规定》中有关 技术供水系统的设计规定内容介绍
1、技术供水系统用户有：
➢ 为发电机的空气冷却器、轴承冷却器、水轮机的轴承冷却器、水冷式变压 器冷却器等冷却用水。
➢ 为水轮机的橡胶导轴承、水轮机主轴和止漏环密封提供润滑冷却水，为深 井泵轴承提供润滑水等。
一、技术供水系统的设计
7、一般规定:
➢ 对河流含沙量较高和工作深度又较大的水库，坝前取水口应按水库的水 温、含沙量及运行水位等情况分层布置。
➢ 设在蜗壳进口处或机组压力钢管上的取水口，不应放在流道断面的底部 和顶部。
➢ 设置中间水池的供水方式，宜采用集中供水系统。 ➢ 水泵供水方式，宜优先采用单元供水系统。每单元可设1 台～2 台工作
➢ 为发电机、变压器、油罐室、油处理室等机电设备提供消防用水。 ➢ 为空调设备冷却、空气降温、洗尘提供水源，为厂内生活用水提供水源。
一、技术供水系统的设计
2、 技术供水系统的组成应包括水源，水的净化，供水泵、管网和 控制阀件，供水的监视和保护等。
3、 水源的选择应根据用水设备对水量、水压、水温及水质的要求， 结合电厂的具体条件合理选定。可供选择的水源有：水库、尾 水渠、顶盖取水、地下水，靠近水电厂的小溪水。并应满足下 列要求：
雅玛渡水电站技术供水设计与运行
雅玛渡水电站技术供水设计与运行水电站技术供水的可靠性与经济性在电站安全运行中有着非常重要的作用。
雅玛渡水电站是一座引水式电站，电站利用南岸干渠的灌溉渠道发电，在灌溉期，满足灌溉的情况下发电；在非灌溉期，通过渠道引水发电。
由于其特殊的地理位置和气候环境，电站对技术供水的要求尤为严格，该站技术供水有自流供水和自循环供水两种方式。
标签：水电站；技术供水；自流供水；自循环供水一、水电站技术供水设计雅玛渡水电站位于新疆伊犁哈萨克自治州巩留县境内，该地区春秋风沙较大渠道来水的泥沙和杂草比较多；夏季由于气温炎热，待汛期时渠道泥沙和绿丝藻较为严重；冬季气候寒冷，渠道冰凌严重。
综合其实际情况，根据电站的地理位置和气候情况，该电站的技术供水运行存在清水期和混水期两种情况，为满足技术供水对水压及水质的要求，该电站设有两套技术供水：自流供水和自循环供水。
水电站的技术供水系统主要针对水轮发电机组的设备进行冷却和润滑，对水的流量、温度和水质均有相應的要求，工作人员根据实际情况选择技术供水运行方式。
1、自流供水当水质干净时选用自流供水，技术供水从压力钢管取水口处取，经减压阀减压，再通过滤水器滤渣，供给主变和机组安全运行所需技术供水的正常流量，电站给每台机组的冷却供水系统装设2台全自动滤水器，正常运行时，两台滤水器互为备用，当其中一台滤水器故障时，故障滤水器退出运行，另一滤水器继续工作以保证机组正常运行。
运行人员根据实际情况对两台滤水器切换使用。
2、自循环供水自流供水方式适合混水期使用。
在混水期时，由于渠道泥沙和杂草比较严重，常常会出现滤水器滤芯堵塞导致无法满足机组正常运行的冷却水流量，甚至造成事故停机等意外事故。
这就需要另外一种新的安全可靠、方便经济的供水方式——自循环供水。
雅玛渡电站建有自循环水池，循环水池以生活用水作为补给水源，每台机组设置2台离心泵供水，两台泵互为备用。
水泵从循环水池内抽水到置于尾水的尾水冷却器冷却之后供给机组各导轴承，带走机组运行产生的热量后再经排水管道排入循环水池。
水电站技术供水系统安装施工办法
水电站技术供水系统安装施工办法一、概述技术供水系统包括机组的技术供水系统设备、主变冷却供水系统设备、空调供水系统设备。
技术供水系统有2台DN400滤水器、2台DN300滤水器、控制盘、阀门、管道及管道附件、明敷水管隔热材料的安装，穿墙套管和封堵管口的切割与打磨、电缆敷设及连接等项目。
技术供水系统的主要设备布置在机组-X方向EL890.00m高程。
机组技术供水为单机单元供水，采用自流减压供水方式，在机组蜗壳上设两个互为备用的取水口，在供水设备室设2台DN400全自动排污滤水器，其中1台工作，1台备用。
主要用户包括水轮机导轴承冷却器、发电机空气冷却器、推力及下导轴承冷却器、上导轴承冷却器和主轴密封供水等。
主变冷却和空调机供水采用自流减压供水方式，在机组蜗壳上设有一个取水口，在供水设备室设有2台DN300全自动排污滤水器，其中1台工作，1台备用。
1．1主要设备技术参数：1．1．1 DN400滤水器工作流量为1300m3/h～2000m3/h；入口压力为～；过滤网孔径约4mm;内压降最大值不超过4m水柱；由控制装置自动控制滤水器清污。
进、出口接管公称直径为DN=400mm。
1．1．2 DN300滤水器工作流量为700m3/h～1200m3/h；入口压力为～；过滤网孔径约4mm;内压降最大值不超过4m水柱；由控制装置自动控制滤水器清污。
进、出口接管公称直径为DN=300mm。
1．2技术供水系统主要设备见表1：表1技术供水系统主要设备二、系统安装施工依据及质量保证办法2．1主要施工依据：《水轮发电机组安装技术规范》，标准号GBT8564-2003《水利水电建设工程验收规范》，标准号SDJ275《水利水电大体建设工程单元工程质量品级评定标准水利机械设备安装工程》，标准号《盘、柜及二次回路接线施工及验收规范》，标准号GB50171-1992《工业管道工程施工及验收规范》，标准号GBJ235《现场设备、工业管道焊接工程施工验收及规范》，标准号GB50236-982．2质量保证办法2．2．1施工前熟悉设计图纸，按照合同要求、现场条件及有关技术文件及规程规范，编制详细的施工技术办法；2．2．2动工前由专业工程师组织施工人员进行详细的技术、质量交底，组织学习设计图纸、国家标准及技术文件；2．2．3施工进程中严格执行“三检”制度，上道工序完成后没有监理工程师的验收和同意，不得开展下一道工序。
水电站的技术供水系统
水电站的技术供水系统水电站的供水包括技术供水、消防供水及生活供水。
技术供水又称生产供水，主要对象是各种机电运行设备，主要有发电机空气冷却器、发电机推力轴承和导轴承、水轮机导轴承冷却和润滑、水冷式变压器冷却器、水冷式空气压缩机等；主要作用是对运行设备进行冷却，有时也用来进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如高水头电站主阀）。
3.1.2 技术供水系统的组成（1）水源、取水和净化设备、用水设备由取水设备（如水泵）从水源（如水库、尾水渠等）取水，经水处理设备（如拦污栅、滤水器等）净化，使所取的水符合用水设备对水量、水压、水温和水质的要求。
（2）管网由取水干管、支管、管路附件等组成。
干管直径较大，把水引到厂内用水区。
支管直径较小，把水从干管引向用水设备。
管路附件包括弯头、三通、法兰等，也是管网不可缺少的组成部分。
（3）量测控制元件用以监视、控制和操作供水系统的有关设备，保证供水系统正常运行，如阀门、压力表、温度计、示流信号器等。
3.2 用水设备对供水的要求用水设备对水量、水质、水压、水温有一定要求，总的原则是：水量足够，水压合适，水质良好，水温适宜。
3.3.1 水的净化（一）除污物（1）拦污栅。
拦污栅用以阻拦较大的悬浮物。
（2）滤水器。
滤水器用来清除水中的悬浮物。
按滤网的形式分固定式和旋转式两种。
（二）除泥沙（1）水力旋流器。
水力旋流器是利用离心力来分离泥沙的装置。
（2）沉淀池。
沉淀池用以分离水中颗粒和密度较大的沙等物体。
3.3.2 水生物的防治（1）用药物毒杀。
（2）提高管内水温和流速。
3.4.1 水源（一）上游取水（1）坝前取水。
从坝前水库直接取水，地域广，水量丰富，取水设备简单且可靠，布置方式也最灵活。
（2）压力钢管取水。
取水口通常在进水阀前面（当装设进水阀时），它由两种不同的运用条件。
1）各机组均设置取水口。
2）全站设置统一的取水口。
（3）蜗壳取水。
在每台机组的蜗壳设取水口，各机组供水可以自成体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈小水电站技术供水方法
作者：王景朝
来源：《中国新技术新产品》2011年第07期
摘要：随着经济发展对能源需求的大力增长，文山开发建设了许多小水电站。
文章根据笔者接触的小水电站的常见供水方法进行了比较，提出了作者的一些体会和建议。
关键词：机组；技术供水；方法；比较
中图分类号: TV742 文献标识码:A
1 前言
近年来，随着国家能源需求的增长和社会环保意识的提高，单机容量在50MW以下的小型电站也进行了较大规模地开发，为国家的经济发展作出了重要贡献。
机组的技术供水就像人身体的血液一样，保证了机组的正常运转。
综合小水电站的技术供水取水方法，一般有以下几种方法。
2 小水电站几种常见的供水方法及其优缺点
2.1 前池取水
这种方法实用于电站带有露天前池，水头范围在30至50米范围，这种情况可以采用简单的阀门控制即可实现，最为实用和简单，运行综合成本低，维护量小。
2.2 压力钢管取水或蜗壳取水
这种方法常用于常规取水难度较大或水头较高的水电站。
一般把机前阀前压力管道上的取水称为压力管道取水，把机前阀后在蜗壳前的取水称为蜗壳取水。
这种取水方法在水头大于25米以上的电站均可采用，水头较高时取水后可采用减压稳压阀供水，水头低时可直接经滤水器后进入各冷却器。
这种取水方法结构简单，操作方便，设计时应考虑不停机检修供水设备的运行方式并作好易损物资的备件储备，以便能快速检修相应设备并投入运行。
同时该方法也有缺点，压力钢管取水的第一个阀门损坏时须将全厂停水，否則无法更换；蜗壳取水的缺点是机组紧急停机时全厂冷却水中断。
虽然现在的机组在紧急情况下允许无冷却水运行几分钟，但这对电站是一种安全运行的隐患。
2.3 顶盖取水
这种取水方法主要优点是冷却用水水质较好，设备少，投资省。
缺点是这种取水方法停机后冷却水中断，对整个厂房内用水有较大影响，再者如果设计时应进行详细论证，否则供水水量不能保证，笔者所参与建设的小电站均设有顶盖取水，但都因水量不够不能独立进行供水。
如果水压足够可以独立进行供水时，可能造成顶盖压力较大，增加了机组轴向水推力，从而影响到推力瓦温度，增加运行风险。
2.4 水泵循环供水
水泵循环供水主要应用于水质很硬或泥沙很多的电站。
优点是机组供水水质好，水压稳定，不受外部环境影响，且一次投资节省，解决了供水管路因结垢堵塞的问题。
缺点是水泵耗用电量大，维护量大，保障率和可靠性较低。
2.5 其他供水方式
其他供水还有异河取水即到其它河流取水供机组使用的办法。
3 几种供水方法的综合比较
上述的供水方法中，前池取水比较简单，水头较高时可采用减压或设技术供水池来控制水压和流量，一般管路布置较长。
压力钢管和蜗壳取水虽然可靠，布置管路较短，但在取水口附近需要检修花费时间长，难度大，特别是非计划发生的检修，可能使共用引水系统的机组被迫停运，从而加大了停机损失。
蜗壳取水在多台机组的情况下，切换复杂，紧急情况下保证率低。
顶盖取水可行性较小，必须开机才能提供水流，并可能增加机组的轴向负荷，引起一些威胁安全生产的运行情况，但在几种供水方法中投资最省。
水泵循环供水投资小，水质好，但耗费电能，维护量大。
其他供水方法应根据具体情况经过经济性、保证率、可靠性分析来决定可行性。
4 供水方法的建议
近年来，一些设计人员对上述一些非常规供水方法也进行了尝试，有些设计人员在设计时未能详尽的作经济比较，或是脱离电站的实际应用情况，也出现了一些不足之处。
笔者根据自己所参加设计施工和了解的小电站的应用情况认为，小型电站的技术供水方法应该在可行的条件下以方便运行维护为主，水电站是收益期长，不应以简单的投资控制为主要考虑因素，而应综合考虑收益期内的运行、维护工作。
设计时若没有考虑发电后的运行维护，造成一些电站新投产就不得不进行技术改造。
以循环供水来说，有的电站因管网损失计算不准确，造成无法满足机组用水需要。
另外循环水系统在机组开机时水泵必须不停的运转，其耗电量是很大的，这对小水电站来说是难以接受的。
简单地进行经济比较计算，水泵循环供水在水头低于100米的
电站使用时是不经济的。
循环供水可在一些水质硬度很高的河流且没有解决结垢问题好办法的电站可以考虑外，从运行维护及管理的角度讲，采用循环供水应认真考虑研究。
压力钢管取水应尽量在厂外或埋管取水，不宜在厂房内机前阀前明管取水，以免在取水口处出现问题时导致全厂停水修理的情况发生。
同时为保证供水可靠性可以加大取水管径，在多机组时宜采用双管取水单管保证（两台机组）的办法提高供水可靠性。
异河取水方法应实地考察和观测，否则会造成枯水期水量不够，丰水期杂物堵赛被迫停机处理。
有的电站出现过类似的情况。
如果条件允许情况下，应尽量设置技术供水池，从技术供水池自流供水。
经过技术供水池后供水有水压稳定，水质较好，维护量小，可靠性高的优点。
技术供水池用的设备较少，不易出现设备故障。
大量泥沙在技术供水池已经沉淀，能保证较好的水质。
每年汛期只需冲沙几次，操作简便，可靠性较高。
结语
综上所述，采用何种供水方法，需要设计人员应根据电站的实际情况搜集好各种可能方法加以考虑论证，必要时多在实地踏勘，从而确定出符合电站实际的可靠的供水方式。
如果条件允许应尽量设置技术供水池，从技术供水池采用自流供水方式进行供水。
虽然这样可能使前期投资会有一定增加，不利于投资控制，但同长期运行管理来看，对保证机组供水可靠性和减轻运行维护的工作量，保证电站的安全稳定运行极为有利的。
参考文献
[1]徐招才，孙立主.水轮发电机组辅助设备及自动化.中国计划出版社出版.
作者简介：王景朝，男（1974，11-），云南文山人，工程师，现在云南兴电集团有限公司工作，专业为水利水电动力工程，长期从事水电站设计、施工管理和电站管理工作。
