三极管及基本放大电路
三极管的三种基本放大电路-3极管放大电路
电路组成
01
共基放大电路主要由三极管、电阻、电容等元件组 输出端，射极 作为公共端。
03
电阻用于控制三极管内部电流的大小，电容用于隔 离直流信号和交流信号。
特点
电压放大倍数高
由于共基放大电路的电压放大 倍数主要取决于三极管的β值，
因此其电压放大倍数较高。
输入阻抗低
02
CATALOGUE
共基放大电路
工作原理
共基放大电路是以三极管的一个极为公共端， 其余两个极作为输入和输出端，通过基极输入 信号，集电极输出放大的信号。
输入信号通过三极管的基极和射极之间的电压 差作用，使电流在三极管内部流动，从而控制 集电极电流的放大，实现信号的放大。
输出信号通过集电极和射极之间的电压差作用 ，从集电极输出放大的信号。
特点
电压增益高
由于采用正反馈电路，共集放大电路的电压增益 较高。
输入阻抗高
由于输入电阻较大，共集放大电路的输入阻抗较 高，对信号源影响较小。
输出阻抗低
由于输出电阻较小，共集放大电路的输出阻抗较 低，负载能力较强。
04
CATALOGUE
三种基本放大电路的比较
工作原理比较
01
共射放大电路
输入信号由基极和发射极之间输入，输出信号从集电极和发射极之间输
共集放大电路
具有电流放大能力，适用于功率放大。
THANKS
感谢观看
三极管的三种基本 放大电路
目录
• 共射放大电路 • 共基放大电路 • 共集放大电路 • 三种基本放大电路的比较
01
CATALOGUE
共射放大电路
工作原理
输入信号加在三极管的基极和发射极 之间，控制集电极电流的变化，并通 过集电极电阻将电流变化转换为电压 变化，从而实现对信号的放大。

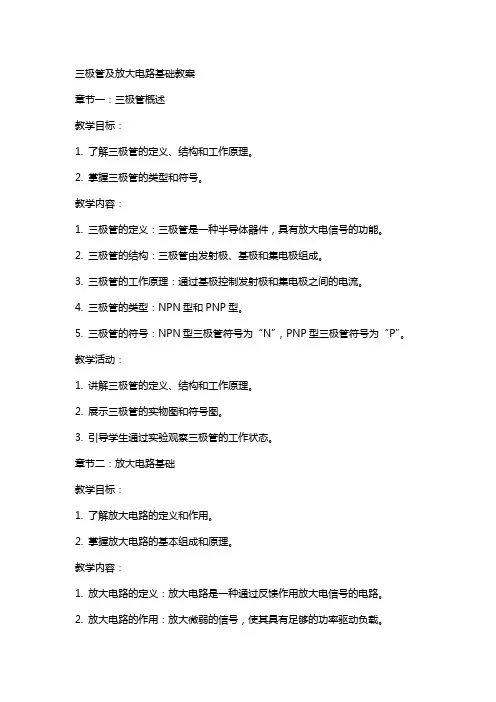

三极管及放大电路基础教案
三极管及放大电路基础教案章节一：三极管概述教学目标：1. 了解三极管的定义、结构和工作原理。
2. 掌握三极管的类型和符号。
教学内容：1. 三极管的定义：三极管是一种半导体器件，具有放大电信号的功能。
2. 三极管的结构：三极管由发射极、基极和集电极组成。
3. 三极管的工作原理：通过基极控制发射极和集电极之间的电流。
4. 三极管的类型：NPN型和PNP型。
5. 三极管的符号：NPN型三极管符号为“N”，PNP型三极管符号为“P”。
教学活动：1. 讲解三极管的定义、结构和工作原理。
2. 展示三极管的实物图和符号图。
3. 引导学生通过实验观察三极管的工作状态。
章节二：放大电路基础教学目标：1. 了解放大电路的定义和作用。
2. 掌握放大电路的基本组成和原理。
教学内容：1. 放大电路的定义：放大电路是一种通过反馈作用放大电信号的电路。
2. 放大电路的作用：放大微弱的信号，使其具有足够的功率驱动负载。
3. 放大电路的基本组成：电源、三极管、输入电阻、输出电阻和反馈电阻。
4. 放大电路的原理：通过三极管的放大作用，实现电信号的放大。
教学活动：1. 讲解放大电路的定义、作用和基本组成。
2. 展示放大电路的原理图和实际电路图。
3. 引导学生通过实验观察放大电路的工作状态。
章节三：三极管的放大特性教学目标：1. 了解三极管的放大特性。
2. 掌握三极管的放大原理。
教学内容：1. 三极管的放大特性：三极管的放大能力与基极电流、集电极电流和发射极电流之间的关系。
2. 三极管的放大原理：通过基极电流的控制，实现发射极和集电极之间电流的放大。
教学活动：1. 讲解三极管的放大特性和放大原理。
2. 分析三极管放大电路的输入和输出特性曲线。
3. 引导学生通过实验观察三极管的放大特性。
章节四：三极管放大电路的设计与应用教学目标：1. 了解三极管放大电路的设计方法。
2. 掌握三极管放大电路的应用。
教学内容：1. 三极管放大电路的设计方法：根据输入和输出信号的要求，选择合适的三极管、电阻等元件，设计合适的电路。

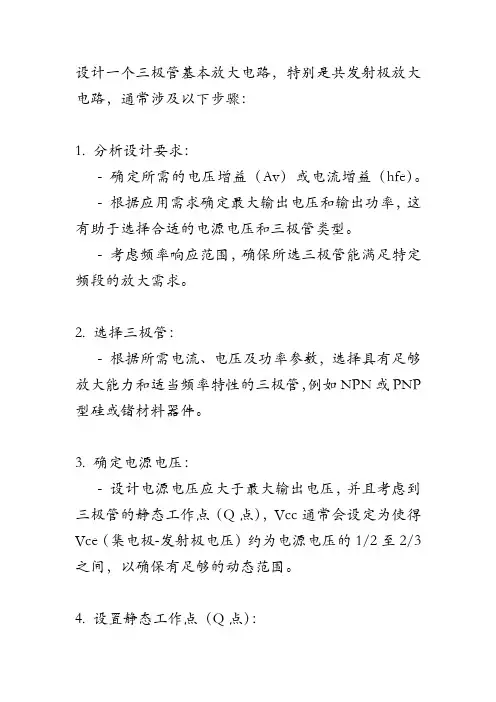

三极管基本放大电路的设计
设计一个三极管基本放大电路，特别是共发射极放大电路，通常涉及以下步骤：1. 分析设计要求：- 确定所需的电压增益（Av）或电流增益（hfe）。
- 根据应用需求确定最大输出电压和输出功率，这有助于选择合适的电源电压和三极管类型。
- 考虑频率响应范围，确保所选三极管能满足特定频段的放大需求。
2. 选择三极管：- 根据所需电流、电压及功率参数，选择具有足够放大能力和适当频率特性的三极管，例如NPN或PNP 型硅或锗材料器件。
3. 确定电源电压：- 设计电源电压应大于最大输出电压，并且考虑到三极管的静态工作点（Q点），Vcc通常会设定为使得Vce（集电极-发射极电压）约为电源电压的1/2至2/3之间，以确保有足够的动态范围。
4. 设置静态工作点（Q点）：- 确定发射极电流（Ie），它应当足够大以提供适当的线性工作区域，但又不能太大以免导致功耗过高或饱和失真。
- 根据Ie计算或选择合适的发射极电阻Re，同时也要计算基极偏置电阻Rb和Rb串联分压电阻R2（如果采用固定偏置方式）。
5. 计算偏置电阻：- 根据所需的基极电流Ib（通常是Ie的一定比例），通过Ib和电源电压计算基极偏置电阻R1和R2的值。
- 确保三极管处于放大区，即Ib、Ic满足Ib = (β+1) Ic / β的关系，其中β是三极管的直流电流放大系数。
6. 设计耦合电容：- 确定输入耦合电容C1和输出耦合电容C2的值，它们用来隔直通交，允许交流信号通过而不影响直流偏置条件。
7. 调试和优化：- 完成电路搭建后，需实际测量并调整偏置点，确保电路工作在预期状态，无饱和或截止现象。
- 测试频率响应、增益、输出波形以及稳定性，如有必要，进一步调整元件参数以改善性能。
以上是一般的步骤概述，在实际设计过程中，可能还需要结合三极管的特性曲线、温度稳定性和噪声等因素综合考虑。
设计时通常还会利用模拟电路设计软件进行仿真验证，以提高设计效率和准确性。
三极管及基本放大电路教案
交流性能指标计算与评估
电压放大倍数
衡量放大电路对输入信号的放大 能力，计算公式为Av=Vo/Vi。
输入、输出电阻
反映放大电路对前、后级电路的影 响，输入电阻越大，从前级电路索 取的信号越小；输出电阻越小，带 负载能力越强。
通频带
放大电路能够正常工作的频率范围 ，受三极管结电容、电路分布电容 等因素的影响。
2023-2026
ONE
KEEP VIEW
三极管及基本放大电 路教案
REPORTING
CATALOGUE
目 录
• 课程介绍与目标 • 三极管基础知识 • 基本放大电路原理及分析 • 放大电路静态工作点与偏置电路 • 放大电路动态性能分析 • 频率响应与多级放大电路 • 功率放大电路简介 • 课程总结与拓展延伸
设置静态工作点的
意义
确保放大电路在输入信号作用下 能正常工作，避免信号失真和电 路损坏。
设置方法
通过调整偏置电阻或电源电压来 改变静态工作点，同时需考虑温 度对静态工作点的影响。
固定偏置电路原理及分析
固定偏置电路构成
01
由基极偏置电阻和发射极电阻构成，为三极管提供合适的基极
电流。
工作原理
02
通过基极偏置电阻提供稳定的基极电流，使三极管工作在放大
数字化与智能化技术在放大电路中的应用
探讨了数字化与智能化技术在放大电路设计、分析、测试等方面的应用，如数字模拟混 合信号处理技术、自适应控制技术等。
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
由三极管、输入电阻、输出电阻、电 源等元件组成。
共射极放大电路的电压放大倍数等于 集电极电阻与发射极电阻的比值。
电子技术课件第二章三极管及基本放大电路
2．三极管的主要参数
（1）直流参数 反映三极管在直流状态下的特性。
直流电流放大系数hFE 用于表征管子IC与IB的分配比例。
漏电电流。ICBO大的三极管工作的稳定性较差。
集—基反向饱和电流ICBO 它是指三极管发射极开路时，流过集电结的反向
ICBO测量电路
ICEO测量电路
加上一定电压时的集电极电流。ICEO是ICBO的(1+β)倍，所以它受温度影响不可忽视。
性。 A——PNP锗材料，B——NPN锗材料， C——PNP硅材料，D——NPN硅材料。
三极管型号的读识 3 A G 54 A
规格号
第三部分是用拼音字母表示管子的类型。
X——低频小功率管，G ——高频小功率管， D——低频大功率管，A ——高频大功率管。
三极管 NP锗材料 高频小功率 序号
第四部分用数字表示器件的序号。 第五部分用拼音字母表示规格号。
饱和区 当VCE小于VBE时，三极管的发
四、三极管器件手册的使用
三极管的类型非常多，从晶体管手册可以查找到三极管的型号，主要用途、主 要参数和器件外形等，这些技术资料是正确使用三极管的依据。
1．三极管型号
国产三极管的型号由五部分组成。
第一部分是数字“3”，表示三极管。 第二部分是用拼音字母表示管子的材料和极
一、放大电路静态工作点不稳定的原因
（1）温度影响 （2）电源电压波动 （3）元件参数改变
二、分压式偏置放大电路 1．电路组成
Rb1是上偏置电阻，Rb2是下偏置电阻。电源电压经Rb1、Rb2串联分压后为三极 管提供基极电压VBQ。Re起到稳定静态电流的作用，Ce是Re的交流信号旁路电容。
分压式偏置放大电路
放大电路的电压和电流波形
三极管及放大电路
基本放大电路
基本放大电路一般是指由一个三极管与相应元件组成放大电路。
6.3 共射极放大电路
单电源供电时常用的画法
共发射极基本电路
+UCC
RS
es
RB
RC
C1
C2
T
+
+
+
–
RL
ui
+
–
uo
+
–
+
+
–
uBE
uCE
–
iC
iB
iE
EC
RS
es
RB
EB
RC
C1
C2
T
（2）截止区
IB=0
20A
40A
60A
80A
100A
3
6
IC(mA )
1
2
3
4
UCE(V)
9
12
O
IB < 0 以下区域为截止区，有 IC 0 。
在截止区发射结处于反向偏置，集电结处于反向偏置，晶体管工作于截止状态。
饱和区
截止区
（3）饱和区
当UCE UBE时，晶体管工作于饱和状态。 发射结处于正向偏置，集电结也处于正偏。
放大
截止
饱和
-
+
正偏
反偏
-
+
+
-
正偏
反偏
+
-
放大Vc>Vb>Ve
放大Vc<Vb<Ve
例：
3 主要参数
1. 电流放大系数，
直流电流放大系数
三极管基本放大电路
三极管基本放大电路
三极管是一种非常常见的电子元件，它是用来放大电信号的。
三
极管基本放大电路是一种基础电路，广泛应用于各种电子设备中。
三极管基本放大电路的原理是利用三极管的非线性特性，将输入
电信号经过放大后输出到负载上。
三极管基本放大电路由三部分组成，分别是输入电路、放大电路和输出电路。
输入电路主要是为了将外部电信号引入三极管，使其与放大电路
相结合。
通常输入电路由电容和电阻组成，电容用来隔离直流信号，
电阻用来限制输入电流。
放大电路是三极管基本放大电路的核心部分，它的作用是将输入
电信号放大。
放大电路由三极管的基极、发射极和集电极组成。
其中
基极作为控制极，接收输入电信号；发射极作为输入极，输入电信号
通过基极运动，使电流增强；集电极作为输出极，输出放大后的信号。
放大电路的放大倍数可以通过改变电路中电阻和电容的数值来改变。
最后是输出电路，它的作用是将经过放大的电信号输出到负载上。
输出电路通常由电容和电阻构成。
电容用来将直流分离出来，电阻用
来限流和负载电阻匹配。
三极管基本放大电路有很多种形式，如共基极放大电路、共发射
极放大电路、共集电极放大电路等。
每种放大电路都有其优点和缺点，可以根据不同的应用场合选择合适的放大电路。
总之，三极管基本放大电路是电子工程中不可或缺的基础电路。
了解其原理和常见形式，对于电子爱好者和从事电子工作的人来说，都有着重要的指导和应用意义。
三极管及基本放大电路解读
第5章 三极管及基本放大电路半导体三极管是一种最重要的半导体器件。
它的放大作用和开关作用促使电子技术飞跃发展。
场效应管是一种较新型的半导体器件，现在已被广泛应用于放大电路和数字电路中。
本章介绍半导体三极管、绝缘栅型场效应管以及由它们组成的基本放大电路。
5.1 半导体三极管半导体三极管简称为晶体管。
它由两个PN 结组成。
由于内部结构的特点，使三极管表现出电流放大作用和开关作用，这就促使电子技术有了质的飞跃。
本节围绕三极管的电流放大作用这个核心问题来讨论它的基本结构、工作原理、特性曲线及主要参数。
5.1.1 三极管的基本结构和类型三极管的种类很多，按功率大小可分为大功率管和小功率管；按电路中的工作频率可分为高频管和低频管；按半导体材料不同可分为硅管和锗管；按结构不同可分为NPN 管和PNP 管。
无论是NPN 型还是PNP 型都分为三个区，分别称为发射区、基区和集电区，由三个区各引出一个电极，分别称为发射极（E ）、基极（B ）和集电极（C ），发射区和基区之间的PN 结称为发射结，集电区和基区之间的PN 结称为集电结。
其结构和符号见图5-1，其中发射极箭头所示方向表示发射极电流的流向。
在电路中，晶体管用字符T 表示。
具有电流放大作用的三极管，在内部结构上具有其特殊性，这就是：其一是发射区掺杂浓度大于集电区掺杂浓度，集电区掺杂浓度远大于基区掺杂浓度；其二是基区很薄，一般只有几微米。
这些结构上的特点是三极管具有电流放大作用的内在依据。
（a ） (b)图5-1 两类三极管的结构示意图及符号5.1.2 三极管的电流分配关系和放大作用现以NPN 管为例来说明晶体管各极间电流分配关系及其电流放大作用，上面介绍了三极管具有电流放大用的内部条件。
为实现晶体三极管的电流放大作用还必须具有一定的外部条件，这就是要给三极管的发射结加上正向电压，集电结加上反向电压。
如图5-2，V BB 为基极电源，与基极电阻R B 及三极管的基极B 、发射极E 组成基极——发射极回路（称作输入回路）,V BB 使发射结正偏，V CC 为集电极电源，与集电极电阻R C 及三极管的集电极C 、发射极E 组成集电极——发射极回路（称作输出回路），V CC 使集电结反偏。
三极管基本放大电路
而UEQ=UBQ-UBEQ，因为UBQ是电源电压Vcc经Rb1、Rb2串联分压后得到的稳定值，所以UBEQ将减小。此时，IBQ减小，ICQ也将减小。
(1)温度升高，则引起ICQ增大，则IEQ流经Re产生的电压UEQ也随之增大；
所以，分压式偏置放大电路具有自动调整功能，当ICQ要增加时，电路不让其增加；当ICQ要减小时，电路不让其减小；从而迫使ICQ稳定。所以该电路具有稳定静态工作点的作用。 【稳定条件】IRb2>>IBQ ； UB>>UBEQ
多级放大电路的耦合方式
多级放大电路中每个单管放大电路称为“级”，级与级之间的连接方式叫耦合。下表为三种常用耦合方式的比较。
本章小结
三极管由两个PN结构成，按结构分为NPN和PNP两类。三极管的集电极电流受基极电流的控制，所以三极管是一种电流控制器件。在满足发射结正偏、集电结反偏的条件下，具有电流放大的作用。三极管的输出特性曲线可分成截止区、饱和区、放大区。
上述过程可表示为：
静态工作点的估算
分压式偏置放大电路的直流通路如右下图，则有：
第5节 多级放大器
实际应用中，放大电路的输入信号通常很微弱（毫伏或微伏数量级），为了使放大后的信号能够驱动负载，仅仅通过单管放大电路进行信号放大，很难达到实际要求，常常需要采用多级放大电路。采用多级放大电路可有效地提高放大电路的各种性能，如提高电路的电压增益、电流增益、输入电阻、带负载能力等
共射放大电路的交流通路
案例解析
【例2-5】画出下面图放大电路的直流通路和交流通路。 【解析】画直流通路的原则是交流信号视为零、电容视作开路，画交流通路的原则是直流电源电源、电容视作短路。画法如图所示 (a)放大电路 (b)直流通路 (c) 交流通路
三极管的三种基本放大电路
基极放大电路共基极的放大电路，如图1所示，图1 共基极放大电路主要应用在高频放大或振荡电路，其低输入阻抗及高输出阻抗的特性也可作阻抗匹配用。
电路特性归纳如下：输入端（EB之间）为正向偏压，因此输入阻抗低（约20～200 ）输出端（CB之间）为反向偏压，因此输出阻抗高（约100k～1M ）。
电流增益：虽然AI小于1，但是RL / Ri很大，因此电压增益相当高。
功率增益：由于AI小于1，所以功率增益不大。
共发射极放大电路共发射极的放大电路，如图2所示。
图2 共发射极放大电路因具有电流与电压放大增益，所以广泛应用在放大器电路。
其电路特性归纳如下：输入与输出阻抗中等（Ri约1k～5k ；RO约50k）。
电流增益：电压增益：负号表示输出信号与输入信号反相（相位差180°）。
功率增益：功率增益在三种接法中最大。
共集电极放大电路共集电极放大电路，如图3所示，图3 共集电极放大电路高输入阻抗及低输出阻抗的特性可作阻抗匹配用，以改善电压信号的负载效应。
其电路特性归纳如下：输入阻抗高（Ri约20k ）；输出阻抗低（RO约20）。
电流增益：电压增益：电压增益等于1，表示射极的输出信号追随着基极的输入信号，所以共集极放大器又称为射极随耦器（emitte r follow er）。
功率增益Ap= AI × Av≈β，功率增益低。
三极管三种放大电路特性比较。
三极管及其放大电路
第2章 半导体三极管及其基本放大电路
2.1.3 .BJT的特性曲线
BJT的特性曲线是指各电极电压与电流之间 的关系曲线，它是BJT内部载流子运动的外部 表现。
工程上最常用的是BJT的输入特性和输出特 性曲线。
第2章 半导体三极管及其基本放大电路
以共射放大电路为例：
输入特性：iBf vBEvCE 常 数 输出特性： iCf vCEiB常数
第2章 半导体三极管及其基本放大电路
输出特性曲线可以划分为三个区域： 饱和区——iC受vCE控制的区域，该区域内vCE的 数值较小。此时Je正偏，Jc正偏
iC /mA
25℃
=80μA =60μA =40μA
=20μA
vCE /V
第2章 半导体三极管及其基本放大电路
饱和区——iC受vCE显著控制的区域，该区域内vCE的数值较 小。此时Je正偏，Jc正偏。
电压增益2＝ 0lgAV dB 电流增益2＝ 0lgAI dB
由于功率与电压（或电流）的平方成比例， 因此功率增益表示为：
功率增益＝10lgAP
【 AP
Po 】 Pi
第2章 半导体三极管及其基本放大电路
2.2.2
+
VS
-
R
＝
i
Vi I i
输入电阻Ri
I i
Io
+
+
Rs Vi
放大电路 Ri (放大器)
2.3 共射基本放大电路
共射基本放大电路组成
放大的外部条件
输入回 路
输出回 路
两个回路 正确的直流偏置
ui为小信号 ui和VBB串接 RB为基极偏置电阻
RC为集电极偏置电
阻
第2章 半导体三极管及其基本放大电路
第2章--半导体三极管及放大电路基础讲解
上一页
返回
2.2 场效应晶体管
3.结型场效应管的特性曲线(以N沟通结型场效应管为例) (1) 转移特性曲线据这个函数关系可得出它的特性曲线如图所示。
2.2 场效应晶体管
返回
上一页
下一页
(2) 输出特性曲线。 与三极管类似，输出特性曲线也为一簇曲线，如图所示。 可变电阻区(相当于三极管的饱和区) 恒流区(也称饱和区)(相当于三极管的放大区) 夹断区(相当于三极管的截止区)
可变电阻区
恒流区
截止区
i
(V)
(mA)
D
DS
u
GS
=6V
u
u
=5V
GS
=4V
u
GS
u
=3V
GS
下一页
2.3 基本交流电压放大电路
2.3.1 共射基本放大电路的组成
下一页
返回
图所示是一个典型的共射基本放大电路。电路中各元件的作用如下所述： (1)三极管T。它是放大电路的核心器件，具有放大电流的作用 (2)基极偏流电阻RB。其作用是向三极管的基极提供合适的偏置电流，并使发射结正向偏置。
2.1.3 半导体三极管的特性曲线
下一页
上一页
返回
IB(A)
UBE(V)
20
40
60
80
0.4
0.8
UCE1V
1.输入特性 输入特性是指在三极管集电极与发射极之间的电压UCE为一定值时，基极电流IB同基极与发射极之间的电压UBE的关系，即
2.1 半导体三极管
2. 输出特性 输出特性是指在基极电流为一定值时，三极管集电极电流IC同集电极与发射极之间的电压UCE的关系。即 在不同的IB下，可得出不同的曲线．所以二极管的输出特性曲线是一组曲线，
三极管及基本放大电路 PPT
iC=f(uCE)iB=常数
图7-6
NPN三极管共发射极输出特性曲线
任务7.1
半导体三极管
7.1.3 分析三极管的伏安特性
7.1.3.3 半导体三极管的主要参数
IC IB
I C I B
项目7
三极管及基本放大电路
项目7
三极管及基本放大电路
任务目标
1．掌握三极管的特性。 2．了解放大电路的基本知识。 3．能够完成放大电路的静态分析和动态分析。 4．能够分析各种功率放大电路。
任务7.1
半导体三极管
7.1.1 认识三极管的基本结构和分类
7.1.1.1 三极管的结构
图7-1
几种三极管的外形
7.2.2.1 共发射极基本放大电路的组成
1 2 3 4 晶体管VT 集电极电源VCC 集电极电阻RC 基极电源VBB
任务7.2
共发射极基本放大电路
7.2.2 认知共发射极基本放大电路的组成
7.2.2.1 共发射极基本放大电路的组成
5 6 7 基极电阻RB(基极偏置电阻) 耦合电容C1和C2 负载电阻RL
任务7.2
共发射极基本放大电路
7.2.2 认知共发射极基本放大电路的组成
7.2.2.2 放大电路的习惯画法
图7-8 单电源共发射极放大电路
任务7.2
共发射极基本放大电路
7.2.2 认知共发射极基本放大电路的组成
7.2.2.2 放大电路的习惯画法
图7-9
习惯画法
任务7.2
共发射极基本放大电路
7.2.2 认知共发射极基本放大电路的组成
晶体三极管及基本放大电路
目录
• 晶体三极管简介 • 基本放大电路 • 晶体三极管在基本放大电路中的应用 • 晶体三极管放大电路的性能指标 • 晶体三极管放大电路的应用 • 晶体三极管放大电路的设计与制作
01
CATALOGUE
晶体三极管简介
晶体三极管的基本结构
01
02
03
三个电极
集电极、基极和发射极， 是晶体三极管的主要组成 部分。
THANKS
感谢观看
总结词
通频带和最高频率响应是衡量放大电路 对不同频率信号的放大能力的参数。
VS
详细描述
通频带表示放大电路能够正常工作的频率 范围，其宽度由晶体三极管的截止频率和 放大倍数决定。最高频率响应表示放大电 路能够处理的最高频率信号，其大小由晶 体三极管的截止频率决定。通频带和最高 频率响应是晶体三极管放大电路的重要性 能指标，决定了电路的应用范围和性能表 现。
05
CATALOGUE
晶体三极管放大电路的应用
在音频信号处理中的应用
音频信号放大
晶体三极管放大电路可以用于放 大音频信号，如麦克风、扬声器 等设备中的信号放大。
音频效果处理
在音频信号处理中，晶体三极管 放大电路可以用于实现各种音效 效果，如失真、压缩、均衡等。
音频功率放大
在音响系统中，晶体三极管放大 电路可以作为功率放大器使用， 将音频信号放大到足够的功率以 驱动扬声器发声。
共发射极放大电路
总结词
共发射极放大电路是晶体三极管最常用的放大电路，具有电压和电流放大作用。
详细描述
共发射极放大电路由晶体三极管、输入信号源、输出负载和偏置电路组成。输入信号加在 基极和发射极之间，通过晶体三极管的放大作用，将信号电压或电流放大后，从集电极和 发射极之间输出。
三极管的基本放大电路分析()
U CC , 在纵轴上得N点(0, RC )
连接M N 即直流负载线
(2) 求静态工作点
直流负载线与iB=IB对应的那条输出特性曲线的交 点Q, 即为静态工作点, 如图7.3(b)所示
(a)
(b)
图7.3 静态工作点的图解
[例7.1] 试用估算法和图解法求图7.4 (a) 所示放 大电路的静态工作点, 已知该电路中的三极管β=37.5, 直流通路如图7.4(b)所示, 输出特性曲线如图7. 4 (c) 所 示。
IE
300 (1 37.5) 26mV 1.5mA
= 967Ω
Au
RL/ rbe
37.5 (4 // 4) 0.967
78
Ri = RB // rbe=300 // 0.967≈0.964kΩ
Ro=RC=4kΩ
20 断开RL后
A u
RC rbe
37.5 4 0.967
156
② 发射极电阻RE：引入直流负反馈稳定静态工 作点。一般阻值为几千欧。
③ 发射极旁路电容CE：对交流而言，CE短接 RE ,确保放大电路动态性能不受影响。一般CE 也选择 电解电容，容量为几十微法。
(2) 稳定工作点原理 ① 利用RB1和RB2的分压作用固定基极UB。 ② 利用发射极电阻RE产生反映Ic变化的UE，再 引回到输入回路去控制UBE，实现IC基本不变。
Ro/
U I
RC
图 7. 18 不接CE时求输出电阻的等效电路
将有关数据分别代入上式得 A/u = - 0.36 R /i =103.25 kΩ R /o =3 kΩ
1.射极偏置电路
(a)电路图
(b)微变等效电路
图 7.15 射极偏置电路
4_1三极管及其基本放大电路PPT课件
一．放大原理
三极管工作在放大区：
发射结正偏，
集电结反偏。
放大原理：
VBB
UI
•
Ui
→△UBE
→△IB →△IC（b△IB
）
•
→△UCE（-△IC×Rc）→ Uo
电压放大倍数：
•
•
Au =
Uo
•
Ui
+VCC （ +12V）
RC
IC +△IC
B C Rb 1 E IB +△IB
3
T2 U CE
+△U CE
AU=UO/UI（重点）
AI=IO/II
Ar=UO/II Ag=IO/UI
模 拟电子技术
2. 输入电阻Ri——从放大电路输入端看进去的
RS ii
uS ~
ui
信号源 输入端
等效电阻
Ri
Au
输出端
输入电阻：
Ri=ui / ii
一般来说， Ri越大越好。 （1）Ri越大，ii就越小，从信号源索取的电流越小。 （2）当信号源有内阻时， Ri越大， ui就越接近uS。
+
UO
U BE +△U BE
-
模 拟电子技术
ui
+VCC（+12V）
O
t
RC IC +△IC
iB
Rb 1
3 T2
+
VBB
IB +△IB
UCE +△U CE UO
IBQ O
t
UI
UBE+△U BE
-
iC ICQ
符号说明
uBE = U BE ube
半导体三极管及基本放大电路教案
半导体三极管及基本放大电路教案一、课程目标：1.了解半导体三极管的结构和工作原理；2.掌握基本放大电路的设计和分析方法；3.培养学生动手实验和分析实验结果的能力。
二、教学内容：1.半导体三极管的结构和工作原理；2.基本放大电路的设计和分析方法；3.实验：利用半导体三极管构建基本放大电路。
三、教学过程：1.导入（10分钟）引入半导体三极管的概念和作用，和学生一起思考半导体三极管在现代电子设备中的重要性和应用。
2.半导体三极管的结构和工作原理（20分钟）2.1.引入半导体三极管的结构和符号表示，解释其由三个半导体材料构成的特点；2.2.介绍半导体三极管的三个结：发射结、基极结和集电结；2.3.描述半导体三极管的工作原理，包括截止区、饱和区和放大区的区别。
3.基本放大电路的设计和分析方法（40分钟）3.1.介绍基本放大电路的概念和作用；3.2.引入电流放大倍数和电压放大倍数的概念；3.3.讲解共射放大电路和共集放大电路的基本原理和特点；3.4.教授基本放大电路的设计和分析方法，包括选择电阻值和计算放大倍数。
4.实验（30分钟）4.1.实验目的：通过实际操作半导体三极管和元器件，构建基本放大电路并测试其放大性能；4.2.实验步骤：a.准备实验所需材料：半导体三极管、电阻、电源等；b.按照电路图连接元器件；c.接通电源，调整电阻和电压，观察输出信号；d.测量输出信号的放大倍数；e.记录实验结果并分析。
五、小结（10分钟）总结本节课的重点和难点，并对实验结果进行分析和讨论，对半导体三极管及基本放大电路的原理和实际应用进行探讨。
六、作业（10分钟）布置作业：要求学生选择一个电子设备（如手机、电脑等），研究其中一个关键元器件的工作原理和作用，并写一份报告。
七、教学反思通过本节课的教学，学生能够了解半导体三极管的结构和工作原理，掌握基本放大电路的设计和分析方法，并通过实验加深对相关知识的理解。
同时，通过作业的布置，培养了学生自主学习和研究的能力。
晶体三极管及其放大电路
能量转换
在放大过程中，电能转换 为信号能量，实现信号的 放大。
晶体三极管放大电路的特性
电压放大倍数
晶体三极管放大电路的电压放大倍数取决于电路参数和晶体三极 管特性。
输入电阻与输出电阻
适当选择电路参数，可以提高放大电路的输入电阻和降低输出电阻， 提高电路性能。
稳定性与失真
在实际应用中，需要考虑放大电路的稳定性，避免自激振荡和失真 现象。
晶体三极管及其放大 电路
目 录
• 晶体三极管基础 • 晶体三极管放大电路 • 晶体三极管放大电路的应用 • 晶体三极管放大电路的调试与优化
01
晶体三极管基础
晶体三极管的结构
晶体三极管由三个半导体区域组 成，分别是发射区、基区和集电
区。
晶体三极管内部有两个PN结， 分别是集电极-基极PN结和发射
视频放大
总结词
视频放大电路利用晶体三极管的高频放大性能，对视频信号进行放大，以驱动 显示屏等输出设备。
详细描述
视频放大电路主要用于电视机、显示器等视频设备的信号处理。它能够将微弱 的视频信号放大并传输到显示屏上，确保图像清晰、色彩鲜艳。视频放大电路 对提高视频设备的性能和图像质量具有重要作用。
信号放大
பைடு நூலகம்
03
晶体三极管放大电路的 应用
音频放大
总结词
音频放大是晶体三极管放大电路的重要应用之一，用于将微 弱的音频信号放大，满足扬声器等输出设备的驱动需求。
详细描述
音频放大电路通常采用音频信号作为输入，通过晶体三极管 将信号放大后驱动扬声器或其他音频输出设备。这种电路广 泛应用于音响设备、麦克风、耳机等音频产品中，提供清晰 、动态的音质效果。
总结词
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电子技术基础》教学演示文稿
陈振源主编
二、估算分析法
估算分析法是利用电路中已知参数，通过数学方程式近似计算来分析放大电路。
常用来估算小信号放大器的静态工作点和放大倍数、输入电阻、输出电阻等。
1．估算静态工作点
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
三、放大原理
输入交流信号vi通过电容C1的耦合送到三极管的基极和发射极。交流信号vi与 直流偏压VBEQ叠加的vBE波形如图（b），基极电流iB产生相应的变化，波形如图（c ）所示。
电流iB经放大后获得对应的集电极电流iC，如图（d）所示。集—射极电压vCE 波形与输出电流iC变化情况相反，如图（e）所示。 vCE经耦合电容C2隔离直流成分 ，输出的只是放大信号的交流成分vo，波形如图（f）所示。
中等职业教育国家规划教材 HEP
二、放大电路的静态工作点
《电子技术基础》教学演示文稿
陈振源主编
静态工作点对波形影响实验电路
输入电流波形失真
输入电流波形正常
未设置静态工作点情况 第二章 晶体三极管及基本放大电路
设置静态工作点情况
16
Powerpoint Designed by Chen Zhenyuan
结反偏时的工作区域。最主要特点是IC受IB控 制，具有电流放大作用。
饱和区 当VCE小于VBE时，三极管的发
射结和集电结都处于正偏，此时IC已不再受IB 控制。此时管子的集电极—发射极间呈现低 电阻，相当于开关闭合。
第二章 晶体三极管及基本放大电路
输出特性曲线
9
Powerpoint Designed by Chen Zhenyuan
《电子技术基础》教学演示文稿
陈振源主编
三、三极管的特性曲线 1．输人特性曲线
输人特性曲线是反映三极管输人回路电压和电流关系的曲线，它是在输出电压 VCE为定值时，iB与vBE对应关系的曲线。
当输入电压vBE较小时，基极电流iB很
小，通常近似为零。
当vBE大于三极管的死区电压vth后，iC
开始上升。
放大电路的电压和电流波形
17
第二章 晶体三极管及基本放大电路
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
第三节
《电子技术基础》教学演示文稿
陈振源主编
放大电路的分析方法
一、主要性能指标 1．放大倍数 电压放大倍数
电 压 增 益 Gv=20lgAv (dB) 电流放大倍数
第二章 晶体三极管及基本放大电路
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材
HEP
3．三种基本放大电路的比较
《电子技术基础》教学演示文稿
陈振源主编
共集电极放大电路
共基极放大电路
（1）共发射极放大电路的电压、电流、功率放大倍数都较大，所以应用在多
级放大器的中间级。
陈振源主编
三极管各电极电流关系的测量电路
三极管电流分配关系：IE=IC+IB 三极管电流放大倍数：β = Δ IC /ΔIB
当ΔIB有一微小变化，就能引起ΔIC较大的变化，这种现象称为三极管的电流放 大作用。
6
第二章 晶体三极管及基本放大电路
Powerpoint Designed by Chen Zhenyuan
按用途可分为：普通放大三极管和开关三极管等。
第二章 晶体三极管及基本放大电路
4
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
二、三极管的电流放大作用
1．三极管放大条件
要使三极管能够正常放大信号，发射结应加正向电压，集电结应加反向电压。
陈振源主编
输出特性曲线是反映三极管输出回路电压与电流关系的曲线，是指基极电流IB 为某一定值时，集电极电流IC与集电极电压VCE对应关系的曲线。
截止区 习惯把IB=0曲线以下的区域称为截止区，三极管处于截止状态，相
当于三极管内部各极开路。在截止区，三极管发射结反偏或零偏，集电结反偏。
放大区 它是三极管发射结正偏、集电
电 流 增 益 G=20lgAi (dB)
2.输入电阻和输出电阻
输入电阻 输出电阻
Ri
Vi Ii
Ro
Vo Io
功率放大倍数
功 率 增 益 Gp=10lgAp（dB）
第二章 晶体三极管及基本放大电路
18
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
在实际放大电路中，除了共发射极联接方式外，还有共集电极和共基极联接方 式。
共发射极接法
共基极接法
共集电极接法
第二章 晶体三极管及基本放大电路
7
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
NPN管偏置电路
PNP管偏置电路
电源VCC通过偏置电阻Rb为发射结提供正向偏置，RC阻值小于Rb阻值，所以集 电结处于反向偏置。
第二章 晶体三极管及基本放大电路
5
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
2．三极管的电流放大作用
《电子技术基础》教学演示文稿
按三极管内部基本结构可分为：NPN型和PNP型两类。目前我国制造的硅管
多为NPN型(也有少量PNP型)，锗管多为PNP型。
按工作频率可分为：高频管和低频管。工作频率高于3MHz为高频管，工作
频率在3MHz以下为低频管。
按功率可分为：小功率管和大功率管。耗散功率小于1W为小功率管，耗散
功率大于1W为大功率管。
共发射极特征频率fT 三极管的ß值下降到1时，所对应的信号频率称为共发
射极特征频率，它是表征三极管高频特性的重要参数。 （3）极限参数 三极管有使用极限值，如果超出范围则无法保证管子正常工
作。
集电极最大允许电流ICM 若三极管的工作电流超过ICM，其ß值将下降到正常
值的2/3以下。
集电极最大允许耗散功率PCM 它是三极管的最大允许平均功率。 集—射反向击穿电压V（BR）CEO 它是基极开路时，加在集电极和发射极之
第五部分用拼音字母表示规格号。
10
第二章 晶体三极管及基本放大电路
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材
HEP
2．三极管的主要参数
《电子技术基础》教学演示文稿
陈振源主编
（1）直流参数 反映三极管在直流状态下的特性。
直流电流放大系数hFE 用于表征管子IC与IB的分配比例。
确定b极
第二章 晶体三极管及基本放大电路
判断e极、c极
13
Powerpoint Designed byEP
《电子技术基础》教学演示文稿
陈振源主编
第二节 三极管基本放大电路
一、基本放大电路的构成 1.电路元件作用
共发射极基本放大电路由三极管、电阻和电容所组成。
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
2.结构
三极管的核心是两个互相联系的PN结，按两个PN结的组合方式不同，可分为 NPN型和PNP型两类。
PNP型三极管
NPN型三极管
三极管内部有发射区、基区和集电区，引出电极分别为发射极e、基极b、集 电极c。发射区与基区之间的PN结称为发射结，集电区与基区之间的PN结称为集电 结。
三极管正常导通时，硅管VBE约为0.7V，
锗管约为0.3V，此时的VBE值称为三极管工作 时的发射结正向压降。
输人特性曲线
第二章 晶体三极管及基本放大电路
8
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
2．输出特性曲线
《电子技术基础》教学演示文稿
一、结构与分类
1．外形
近年来生产的小、中功率管多采用硅酮塑料封装；大功率三极管多采用金属封 装，通常做成扁平形状并有螺钉安装孔，有的大功率管制成螺栓形状。
塑料封装小功率管 塑料封装中功率管
金属封装小功率管 金属封装大功率管
第二章 晶体三极管及基本放大电路
2
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
第二章 晶体三极管及基本放大电路
晶体三极管 三极管基本放大电路 放大电路的分析方法 静态工作点稳定的放大电路 多级放大电路 本章小结
晶体三极管是具有放大作用的半导体器 件，由三极管组成的放大电路广泛应用于各 种电子设备中，例如收音机、扩音机、测量 仪器及自动控制装置等。本章介绍三极管应 用的必备知识及由它构成的基本放大电路的 工作原理和一般分析方法。
第二章 晶体三极管及基本放大电路
3
Powerpoint Designed by Chen Zhenyuan
中等职业教育国家规划教材 HEP
《电子技术基础》教学演示文稿
陈振源主编
3.分类
三极管的种类很多，通常按以下方法进行分类： 按半导体制造材料可分为：硅管和锗管。硅管受温度影响较小、工作稳定， 因此在自动控制设备中常用硅管。
中等职业教育国家规划教材 HEP
