光发射机与光接收机
光端机与光纤收发器的区别
杭州飞畅科技有限公司光端机是目前常用的信号收发设备，很多人会将其与传统的光纤收发器搞混，但其中还有有很大的区别，下面给大家分析一下。
光端机分为发射机和接收机，发射机是将电信号转化为光信号，接收机是将传输的光信号转化为电信号，传输至下一级设备。
光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。
光端机与光纤收发器的相同之处都是要进行光电转换，不同之处在于光纤收发器仅进行光电转化，不改变编码，不对数据进行处理，主要应用于银行、教育等组网中。
光端机处理光电转换工作以外，还要对数据信号进行处理，主要应用于安防监控、远程教育、视频会议等对视频传输要求适时性比较高的领域。
更多详情请拨打联系电话或登录杭州飞畅科技有限公司官网咨询。
(7)DWDM光发射和接收器件
1 DWDM光源
半导体激光器波长变化的主要原因是在输出 功率和芯片温度一定的条件下，随着工作电 流上升有源层附近的温度上升引起的。
工作电流上升24%时，波长变化达到0.1nm
DWDM光源的寿命点 一般通信用光源寿命点为50%。
Super Continuum 光源
超连续光源 迄今为止DWDM使用最成熟的光源仍是不同
But substantial sales are also expected in the near future from its WaveProcessor products(interleaver serires), also used in DWDM systems, says the S-1. Targeted customers are networking system and subsystem vendors, and the company is focusing on optical amplifier and dense wavelength-division multiplexing (DWDM) system integrators.
复用/解复用器在增加信道数量中起着关键作
用的话，
那么光源与光接收器件在提高单路速率中发
挥着核心作用。
二者的结合使目前的大容量、宽带技术的发 展如虎添翼！
1 DWDM光源
光源的稳定性决定了DWDM光源的可靠性。 DWDM光源要求稳定工作10—20年，以波长
间隔为100GHz（1.6nm)为例，允许波长间 隔变化范围低于0.1nm（12GHz）。 光源常用的是半导体激光器。
全光纤MZI型光数字复用器
目前进展： 200GHz（1.6um）和100GHz（0.8um）波

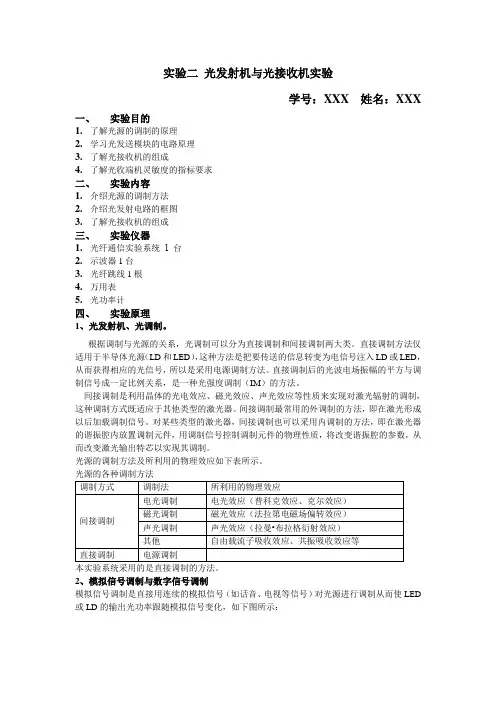

实验二 光发射机与光接收机实验
实验二光发射机与光接收机实验学号：XXX 姓名：XXX一、实验目的1.了解光源的调制的原理2.学习光发送模块的电路原理3.了解光接收机的组成4.了解光收端机灵敏度的指标要求二、实验内容1.介绍光源的调制方法2.介绍光发射电路的框图3.了解光接收机的组成三、实验仪器1.光纤通信实验系统1 台2.示波器1台3.光纤跳线1根4.万用表5.光功率计四、实验原理1、光发射机、光调制。
根据调制与光源的关系，光调制可以分为直接调制和间接调制两大类。
直接调制方法仅适用于半导体光源（LD和LED），这种方法是把要传送的信息转变为电信号注入LD或LED，从而获得相应的光信号，所以是采用电源调制方法。
直接调制后的光波电场振幅的平方与调制信号成一定比例关系，是一种光强度调制（IM）的方法。
间接调制是利用晶体的光电效应、磁光效应、声光效应等性质来实现对激光辐射的调制，这种调制方式既适应于其他类型的激光器。
间接调制最常用的外调制的方法，即在激光形成以后加载调制信号。
对某些类型的激光器，间接调制也可以采用内调制的方法，即在激光器的谐振腔内放置调制元件，用调制信号控制调制元件的物理性质，将改变谐振腔的参数，从而改变激光输出特芯以实现其调制。
光源的调制方法及所利用的物理效应如下表所示。
光源的各种调制方法本实验系统采用的是直接调制的方法。
2、模拟信号调制与数字信号调制模拟信号调制是直接用连续的模拟信号（如话音、电视等信号）对光源进行调制从而使LED 或LD的输出光功率跟随模拟信号变化，如下图所示：由于光源，尤其是激光器的非线性比较严重，所以目前模拟光纤通信系统仅仅用于对线性要求较低的地方，要实现大容量的频分复用还比较困难，仅自一些小系统中使用。
对一些容量较大、通信距离较长的系统，多采用对半导体激光器进行数字调制的方式。
数字调制主要是用数字信号的“1”和“0”来控制激光的“有”和“无”，如下图所示：与LED 相比，LD 的调制问题要复杂得多。
机载光电通信原理
机载光电通信原理
机载光电通信是一种利用光学和电子技术进行通信的方法，它可以在无线电波无法到达或者受到干扰的地方进行通信。
以下是机载光电通信的基本原理：
1. 光源：机载光电通信系统首先需要有一个光源，这个光源可以是激光器、LED 灯等。
光源的主要作用是产生光信号。
2. 光发射机：光发射机的作用是将电信号转换为光信号，然后通过光纤或者自由空间传输。
3. 光接收机：光接收机的作用是将接收到的光信号转换为电信号，然后进行进一步的处理。
4. 光纤或者自由空间传输：光纤和自由空间是光信号的传输介质。
在光纤中，光信号沿着光纤进行传输，可以避免外界的干扰。
在自由空间中，光信号通过空气进行传输，可以覆盖更远的距离。
5. 光接收机：光接收机的作用是将接收到的光信号转换为电信号，然后进行进一步的处理。
6. 电信号处理：电信号处理包括放大、调制、解调等，其主要目的是将电信号进行处理，以便于进一步的传播或者接收。
7. 接收端电信号处理：接收端的电信号处理主要包括解调、放大等，其主要目的是将接收到的电信号进行处理，以便于进一步的电信号处理或者使用。
以上就是机载光电通信的基本原理，通过这些原理，我们可以理解机载光电通信的工作过程，从而更好地利用机载光电通信进行通信。

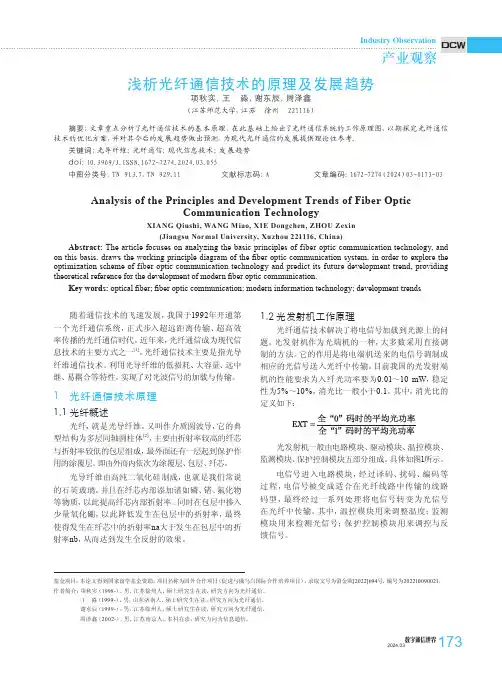

浅析光纤通信技术的原理及发展趋势
DCWIndustry Observation产业观察173数字通信世界2024.03随着通信技术的飞速发展，我国于1992年开通第一个光纤通信系统，正式步入超远距离传输、超高效率传播的光纤通信时代。
近年来，光纤通信成为现代信息技术的主要方式之一[1]。
光纤通信技术主要是指光导纤维通信技术。
利用光导纤维的低损耗、大容量、远中继、易耦合等特性，实现了对光波信号的加载与传输。
1 光纤通信技术原理1.1 光纤概述光纤，就是光导纤维，又叫作介质圆波导，它的典型结构为多层同轴圆柱体[2]，主要由折射率较高的纤芯与折射率较低的包层组成，最外面还有一层起到保护作用的涂覆层。
即由外而内依次为涂覆层、包层、纤芯。
光导纤维由高纯二氧化硅制成，也就是我们常说的石英玻璃。
并且在纤芯内部添加诸如磷、锗、氟化物等物质，以此提高纤芯内部折射率。
同时在包层中掺入少量氧化硼，以此降低发生在包层中的折射率，最终使得发生在纤芯中的折射率na 大于发生在包层中的折射率nb ，从而达到发生全反射的效果。
1.2 光发射机工作原理光纤通信技术解决了将电信号加载到光源上的问题。
光发射机作为光端机的一种，大多数采用直接调制的方法。
它的作用是将电端机送来的电信号调制成相应的光信号送入光纤中传输。
目前我国的光发射端机的性能要求为入纤光功率要为0.01～10 mW ，稳定性为5%～10%，消光比一般小于0.1。
其中，消光比的定义如下：光发射机一般由电路模块、驱动模块、温控模块、监测模块、保护控制模块五部分组成。
具体如图1所示。
电信号进入电路模块，经过译码、扰码、编码等过程，电信号被变成适合在光纤线路中传输的线路码型，最终经过一系列处理将电信号转变为光信号在光纤中传输。
其中，温控模块用来调整温度；监测模块用来检测光信号；保护控制模块用来调控与反馈信号。
浅析光纤通信技术的原理及发展趋势项秋实，王 淼，谢东辰，周泽鑫（江苏师范大学，江苏 徐州 221116）摘要：文章重点分析了光纤通信技术的基本原理，在此基础上给出了光纤通信系统的工作原理图，以期探究光纤通信技术的优化方案，并对其今后的发展趋势做出预测，为现代光纤通信的发展提供理论性参考。
第六章 光端机(发射和接收)讲解
6 光接收机的组成部件，除了光电二极 管外，都是标准的电子元器件，采用标 准集成电路 (IC) 工艺技术，很容易集成 在同一芯片上，做成集成光接收机。 在高比特工作时，这种集成光接收机 具有很多优点。 90 年代末用 Si 和 GaAs 集 成电路工艺已制成带宽超过2GHz的集成 光接收机，现在带宽超过 10GHz 的集成 光接收机也已用于光波实验系统。

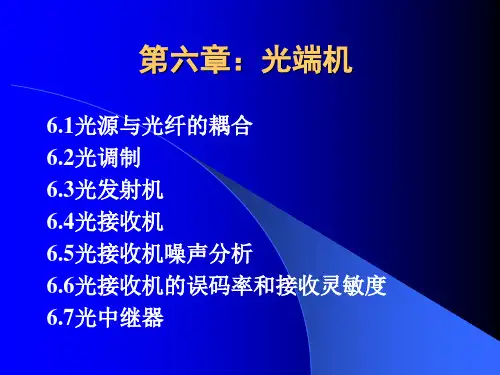

第六章：光端机
6.1光源与光纤的耦合 6.2光调制 6.3光发射机 6.4光接收机 6.5光接收机噪声分析 6.6光接收机的误码率和接收灵敏度 6.7光中继器
6.1光源与光纤的耦合
从光源发射出来的光功率尽可能多地 送入光纤中传输，这就是光源与光纤的 耦合问题。 衡量光源与光纤耦合的质量可以用耦合 效率η，它定义为 η=PF/PS (6-1-1) 式中： PF—耦合进入光纤的光功率 PS—光源发射的功率。
4
数据恢复
数据恢复电路由判决电路和时钟恢复电 路组成，如果需要与电端机接口，还需 要解码、解扰和编码电路 判决电路和时钟恢复电路的任务是把线 性通道输出的升余弦波形恢复成数字信 号。
5
辅助电路
光接收机除上面介绍的若干部分外，还 有一些辅助电路， (1)钳位电路。 (2)温度补偿电路。 (3)告警电路。
2
噪声的评价方法 噪声是一种随机性的起伏量，是电 信号中不需要的成分，它干扰实际系统 中信号的传输和处理，影响和限制了系 统的性能。 (1) (2)信噪比(SNR) SNR=平均信号功率/噪声功率
3
6.6光接收机的误码率和接收灵敏度
光接收机的误码率和灵敏度是描述 光接收机准确检测光信号能力的性能指 标。
光纤通信发展历程及原理简介
第二阶段：借助文字传递信息阶段。文字与印刷术发明后， 信息可以通过书籍、书信、报纸、杂志等方式呈现。文字促进了 邮政业的发展，中国早在商代就有驿传的通信方式，通过飞鸽、 快马等方式传递书信、情报；现代逐步演变成邮政系统。这种通 信模式信息保持时间更长久，传递信息更加准确，传递距离更加 远，但传递速度慢、信息单一。
图 1 光纤通信系统的构成框图
1、光发射机
光发射机是实现电 / 光转换的光端机。发端：首先由电发射 机发出电信号，送给光发射机，光发射机完成电 / 光转换。 光发射机的关键部件是光源，光源的主要功能是完成电 / 光 的转换。目前光纤通信中常用的光源有：半导体激光二极管 （LD）和 半导体发光二级管（LED）。由光发射机发出光信 号以后送入光纤或者光缆进行传输。
世界各国国家级学术单位院士、会士、著名大学 博士等荣誉称号
美国国家工程院院士，英国皇家工程科学院院士， 瑞典皇家工程科学院外籍院士……
2009年诺贝尔物理学奖
国内光纤通信发展现状
1963年 开始光通信的研究
1974年 研究光纤通信
“六五”、“七五”、“八五”铺设“八纵八横”光纤线路总长 约七万公里
复进行全反射，并在光纤中传递下去。
光纤加上涂覆层并按 一光的性 质
波动性、粒子 性
①反射、折射、 全反射
② 干涉、衍射、 光疏媒质
偏振
光密媒质
fc
③ 光的吸收、
色散、散射
光纤的种类
（1）工作波长：紫外光纤、可观光纤、近红外光纤、 红外光纤。
（2）折射率分布：阶跃（SI）型光纤、近阶跃型光 纤、渐变（GI）型光纤、其它（如三角型、W型、凹 陷型等）。
1987年至1996年香港中文大学校长，同年当选中国 科学院外籍院士
光发射机与光接收机
主放大器和AGC决定着光接收机的动态范围。
26
光纤通信原理与设备
4.4数字接收机的组成及技术指标
3．均衡器 均衡器的作用是对已畸变(失真)和有码间干扰的电信号进
行均衡补偿，减小误码率。
4. 时钟提取电路：用来恢复采样所需的时钟
钳位：钳位是以一定的电压或电流幅度为参考值，对输入 的电信号进行整形，即大于参考值的所有幅度归于一个幅度值， 小于参考值的幅度归于另一个幅度值。波形图如下。
光纤通信原理与设备
光端机的组成及工作原理； 光端机的性能指标； 光纤通信系统基本构成； PDH、SDH两种传输体制；
1
光纤通信原理与设备
掌握发射机和接收机的框图和工作原理 掌握发射机和接收机的性能指标 掌握光纤通信系统基本构成； 理解PDH、SDH两种传输体制。
2
光纤通信原理与设备
4.1 光发射机原理 4.2 线路编码 4.3光发射机的主要技术指标 4.4数字接收机的组成及技术指标 4.5光-电-光中继器的原理 4.6PDH 传输体制及长途光缆系统的构成
（2）双相码 双相码又称分相码。也是一种1B2B码。其变换规则是原码 的“0”码用“01”码代替，原码的“1”码用“10”代替。
16
光纤通信原理与设备
4.2 光线路编码
（3）DMI码 DMI码又称不同模式反转码，它是一种1B2B码。其变换规
则是原码的“1”码用“00”或“11”交替代替。原码的“0” 码，若前二个码为“01”，“11”时用“01”代替，前二个码 为“10”，“00”时用“10”代替。
光发射机和光接收机工作原理
光发射机和光接收机工作原理光发射机和光接收机是光通信系统中的重要组成部分，它们通过光信号的发送和接收实现了光通信的功能。
下面我将从工作原理的角度来详细解释光发射机和光接收机的工作原理。
首先，让我们来看看光发射机的工作原理。
光发射机通常由激光二极管或者激光器组成。
当电流通过激光二极管或激光器时，它们会产生光子。
这些光子被激发到一个能量级别，然后被释放出来，形成了光信号。
这个光信号经过光纤或者空气传输到远端的光接收机。
接下来，让我们来看看光接收机的工作原理。
光接收机通常由光探测器组成，光探测器可以是光电二极管或者光电探测器。
当光信号到达光接收机时，光信号被光探测器接收，然后被转换成电信号。
这个电信号经过放大和处理后，就可以被解码成原始的数据信号。
总的来说，光发射机的工作原理是将电信号转换成光信号，而光接收机的工作原理是将光信号转换成电信号。
这样就实现了光通信系统中的信号发送和接收功能。
这种光通信系统具有传输速度快、抗干扰能力强等优点，因此在现代通信系统中得到了广泛的应用。
除此之外，光发射机和光接收机的工作原理还涉及到光学器件的选择、电路设计、信号处理等方面的知识。
例如，光发射机需要考虑激光二极管或激光器的工作参数选择，光接收机则需要考虑光探测器的灵敏度和带宽等参数。
同时，光通信系统中的光纤传输、光信号调制解调等技术也是光发射机和光接收机工作原理的重要组成部分。
综上所述，光发射机和光接收机是光通信系统中的重要组成部分，它们通过光信号的发送和接收实现了光通信的功能。
光发射机将电信号转换成光信号，而光接收机将光信号转换成电信号，从而实现了光通信系统中的信号发送和接收功能。
希望这个回答能够全面地解释了光发射机和光接收机的工作原理。
光纤通信第4章
I1
I0 t＝ 0 t＝T
电 流 脉冲
光脉冲
图 4.11 结发热效应
2. 自动温度控制
温度控制的必要性:半导体光源的输出特性受温度影响很大， 特别是长波长半导体激光器对温度更加敏感。为保证输出特性 的稳定，对激光器进行温度控制是十分必要的.
缺点： 动态范围小，功耗较大。
LD
Ib
V1
V2
Uin
Io
电流 源
－UE
图 4.7 射极耦合LD驱动电路图
改进后的LD驱动电路：
改进原因：由于温度变化和工作时间加长，LD的输出光功率 会发生变化。为保证输出光功率的稳定， 必须改进电路设计。
工作原理：
PLD→UPD→(UPD+U in+UR)→UA1→Ib→PLD
PD
LD
－＋A1
Uin
V1
V2
信号参考
－A ＋
2
－U 直流参考
图 4.9 APC电路原理
Ib
－＋A3
V3
－U
4.1.4温度特性和自动温度控制
1. 激光器的温度特性 回顾：激光器的温度特性： 1，激光器输出光功率随温度而变化有两个原因： （1）激光器的阈值电流Ith随温度升高而增大。 （2）外微分量子效率ηd随温度升高而减小。 直接导致后果：输出光脉冲幅度下降。
＋U
LD Ib
PD 检测 器
输出 监测
Uin
V1
UB1 V3
V2
UA1
A1
－ ＋
光发射机、接收机指标测试
实验一 光发射机指标测试一、实验内容：1.测试数字光发端机的平均光功率2.测试数字光发端机的消光比3.绘制数字光发端机的P-I 特性曲线二、实验目的：1.了解数字光发端机平均输出光功率的指标要求2.掌握数字光发端机平均输出光功率的测试方法3.了解数字光发端机的消光比的指标要求4.掌握数字光发端机的消光比的测试方法三、实验仪器：LTE-GX-02E 型光纤通信实验系统、示波器、光功率计、万用表、FC-FC 光跳线。
四、实验原理：光发射机的指标包括：半导体光源的P-I 特性曲线、消光比（EXT ）和平均光功率。
1.半导激光器的P-I 特性曲线测试半导体激光器的输出光功率与驱动电流的关系如下图所示，该特性有一个转折点，相应的驱动电流称为门限电流(或称阈值电流)，用Ith 表示。
当输入电流小于Ith 时，其输出光为非相干的荧光，类似于LED 发出光，当电流大于Ith 时 ，则输出光为激光，且输入电流和输出光功率成线性关系，该实验就是对该线性关系进行测量，以验证P-I 的线性关系．图 1 半导体激光器P-I 曲线示意图2．消光比（EXT ）的测试光比定义为： ，式中00P 是光发射机输入全“0”时输出的平均光功率即无输入信号时的输出光功率。
是光发射机输入全“1”时输出的平均光功率。
当输入信号为“0”时，光源的输出光功率为00P ,它将由直流偏置电流b I 来确定。
无信号时光源输出的光功率对接收机来说是一种噪声，将降低光接收机的灵敏度。
因此，从接收机角度考虑，希望消光比越小越好。
但是，应该指出，当b I 减小时，光源的输出功率将降低，光源的谱线宽度增加，同时，还会对光源的其他特性产生不良影响，因此，必须全面考虑b I 的影响，一般取b I =～Ith (Ith 为激光器的阈值电流)。
3．平均光功率光发送机的平均输出光功率被定义为当发送机送伪随机序列时，发送端输出的光功率值。
001110lgP EXT P 11P bI五、实验步骤：实验步骤参见《光纤通信综合实验系统》。
WDM系统结构与设备(光纤通信课件)
同一WDM系统内1:n保护是指在同一WDM系统内，有n 个波长通道作为工作波长，1个波长通路作为保护系统。但是 考虑到实际系统中，光纤、光缆的可靠性比设备的可靠性要 差，只对系统保护，而不对线路保护，实际意义不是太大。
三、 WDM组网与网络保护
2 光复用段保护
两个OTM背靠背组成的OADM信号流向图
二、 WDM系统设备
（四）电中继器
电中继器无 业务上/下， 只是为了延 伸传输距离。
电中继器（REG）的信号流向图
三、 WDM组网与网络保护
（一）WDM组网
WDM系统最基本的组网方式为点到点组网、链形组网和环形组网，如图所示。
WDM的基本组网示意图
三、 WDM组网与网络保护
（二）WDM网络保护
点到点线路保护的方式
一种是基于单个波长、在SDH层实施的1＋1 或1:n的保护；
一种是基于光复用段上保护，在光路上同时 对合路信号进行保护，这种保护也称光复用段保 护（OMSP）。
还有基于环网的保护。
三、 WDM组网与网络保护
1 基于单个波长的保护
基于单个波长， 在SDH层实施的1+1保护
二、 WDM系统设备
（三）光分插复用器
用于分插本地业务通道， 其他业务通道穿通。 静态OADM（32/2）信号 流向如图所示。
静态OADM（32/2）信号流向图
二、 WDM系统设备
