工程制图基础习题集(第二版)-解答
培养创新能力
通过探索性题目的设置，激发学生的创新思维， 培养其创新能力。
ABCD
提高实践能力
习题集中的题目通常结合实际工程案例，有助于 学生培养解决实际问题的能力。
促进自主学习
习题集为学生提供了自主学习的平台，有助于培 养其自主学习和终身学习的能力。
习题集的结构和内容
题型多样
01
习题集包含多种题型，如选择题、填空题、简答题、作图题等，
转功能和支撑作用。
06 零件图与装配图的绘制
零件图的绘制
零件图的绘制步骤 确定视图布局，选择适当的视图数量和位置。
绘制零件的外形轮廓，注意比例尺的使用。
零件图的绘制
01
标注尺寸，包括定形尺寸、定位尺寸和总体尺寸。
02
添加技术要求，如表面粗糙度、公差等。
03
零件图绘制的注意事项
零件图的绘制
确保视图之间投影关系的一致性。 注意断面图、剖视图的选择和绘制。 正确使用各种标注符号和标准。
3
视图的绘制方法
使用绘图工具按照规定的线型和比例绘制视图， 注意线条的粗细、虚实和交叉关系等细节问题。
04 机件的表达方法
机件的视图表达
总结词
视图表达是工程制图中最基本的表达方式，通过主视图、俯视图和左视图等不同角度的投影，完整地展现机件的 结构和形状。
详细描述
视图表达主要通过正投影法将机件的三维形状转化为二维图形，通常采用主视图、俯视图和左视图三个基本视图 ，从不同方向反映机件的结构特征。在绘制视图时，应遵循“长对正、高平齐、宽相等”的原则，确保各视图之 间的投影关系准确无误。
投影的分类和应用
01
第一角投影和第三角投影
根据观察者和物体在投影面上的相对位置，投影可分为第一角和第三角

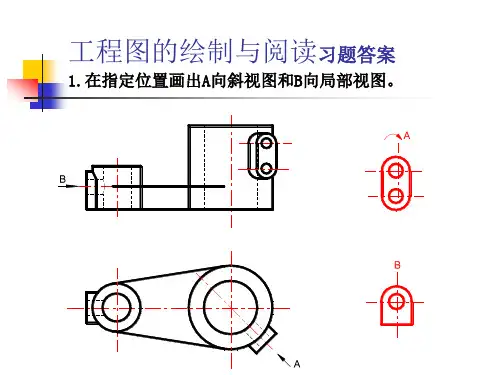

工程制图习题集答案讲解
M20×2.5-6g
A 25
A-A
36 46
A
工程图的绘制与阅读习题答案
38. 将零件1旋入零件2中，旋紧为止。图形画在指定位 置，并取A-A剖视图。
M20×1.5-6g
2
1
M22×1.5-6H
A
A-A
A
工程图的绘制与阅读
39. 看懂零件图，完成第（1）、（2）小题：
（1）在指定位置画出A-A全剖视图。
（2）回答下列问题：
①该零件上圆筒径向的重要尺寸是：
。
②零件上螺孔的数量为：
。
③零件所选用的材料为：
。
④底面的Ra数值是：
。
⑤该零件长度方向的尺寸基准是：
。
工程图的绘制与阅读
第39题图：
工程图的绘制与阅读
第39题答案：
（1） A-A全剖视图：
（2） 问题答案： ① φ 31H8； ④ 3.2μ m；
工程图的绘制与阅读习题答案
6.在主视图和左视图上补画出适当的剖视图。
工程图的绘制与阅读习题答案
7.根据俯视图和A向视图，画出主视图和左视图，并取适 当的剖视。
工程图的绘制与阅读习题答案
8.将主视图重新画成全剖视图，画在中间空白处。
工程图的绘制与阅读习题答案
9.根据俯视图和A向视图，画出主视图、左视图，并取适 当的剖视。
工程图的绘制与阅读习题答案
10.求作下列各题的左视图，并取适当的剖视。
工程图的绘制与阅读习题答案
11.求作下列各题的左视图，并取适当的剖视。
工程图的绘制与阅读习题答案
12.求作下列各题的左视图，并取适当的剖视。
工程图的绘制与阅读习题答案
13.求作下列各题的左视图，并取适当的剖视。
工程制图习题册完整答案
键的标记：键
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
工程制图习题集及答案ppt课件
15 返回
P8-1
求作侧平线AB（距W面20，与H面 夹角30，实长为25）的三面投影
a'
a"
b'
30° b"
a
b
完整最新版课件
16 返回
P8-2
x
求作铅垂线CD（距V面15， 实长为20）的三面投影
c'
c"
d'
d"
c(d)
完整最新版课件
o
17 返回
P8-3
已知直线上两端点A（30，30，10）和
在直线 AB上取点C,使点C到V面、H面距离相等
完整最新版课件
24 返回
P9-10
在直线 AB上取点C,使AC:CB=2:1
完整最新版课件
25 返回
P11-1
已知直线AB与CD相交，交点距H面20， 试完成AB的两面投影
完整最新版课件
26 返回
P11-2
已知两直线AB与CD平行， 试完成直线的两面投影。
5 返回
组合体
p48 p49 p50 p51 p52 p53 p54 p55 p56 p57 p58 p59
完整最新版课件
6 返回
机件表达方法
p66 p67 p68 p69 p70 p71 p72 p73 p74 p75 p76
完整最新版课件
7 返回
根据各点的空间位置，求作点的
P6-1
三面投影，并量出点到投影面的距离
B（10，10，30），求直线AB的三面投影
b'
b"
a'
a"
b
a
完整最新版课件
18 返回
工程制图习题及解答
On the evening of July 24, 2021
Courseware template
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
On the evening of July 24, 2021
答案
Courseware template
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
On the evening of July 24, 2021
Courseware template
• 2-19 判别两直线是否垂直。
（1）
（2）
（3）
（4）
On the evening of July 24, 2021
答案
• 2-19 判别两直线是否垂直。
（1）
（2）
（3）
Courseware template
点G的下方。
On the evening of July 24, 2021
答案
Courseware template
（3）EF是正垂线，在H面上方20mm处。 （4）GH是正平线，长度为25mm, 点H在 点G的下方。
On the evening of July 24, 2021
Courseware template
• 2-12 在相交两直线AB、BC 所确定的平面内取一点K， 使其距H面15毫米，距V面 20毫米。
On the evening of July 24, 2021
答案
Courseware template
• 2-11 补全平面多边形的两 面投影。
• 2-12 在相交两直线AB、BC 所确定的平面内取一点K， 使其距H面15毫米，距V面 20毫米。
同济大学机械制图习题集答案全解共92页PPT
同济大学机械制图习题集答案全解
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
谢谢你的阅读
❖ 知识就Leabharlann 财富 ❖ 丰富你的人生71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
谢谢你的阅读
❖ 知识就Leabharlann 财富 ❖ 丰富你的人生71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
工程制图习题册完整答案课件省名师优质课赛课获奖课件市赛课一等奖课件
高基准
长基准
宽基准
返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸， 尺寸数字从图中量取。 （1） 漏4个尺寸
答案 动画 立体 返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸， 尺寸数字从图中量取。 （1） 漏4个尺寸
至底面高
至底面高
答案 动画 立体 返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 3.
至底面高
至底面高
返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
答案 动画 立体 返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
返回
返回
5-3 组合体旳尺寸标注。
1.看懂视图，分析尺寸，在图中注明立体长、宽、高三个方向旳尺寸基准 并完毕填空。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸， 尺寸数字从图中量取。
高基准 长基准
宽基准
返回
5-3 组合体旳尺寸标注。 2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸，
尺寸数字从图中量取。
答案 动画 立体 返回
5-3 组合体旳尺寸标注。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸， 尺寸数字从图中量取。
7
答案 动画 立体 返回
5-6 读懂两面视图，补画第三面视图。
7
返回
5-6 读懂两面视图，补画第三面视图。
8
答案 动画 立体 返回
5-6 读懂两面视图，补画第三面视图。
8
返回
5-6 读懂两面视图，补画第三面视图。
同济大学机械制图习题集第六版
AB是一般位置直线；EF是侧垂线；
CD是侧平线；KL是铅垂线。
2、作下列直线的三面投影：
（1）水平线AB，从点A向左、向前，β＝30°，长18。
（2）正垂线CD，从点C向后，长15。
●该题主要应用各种位置直线的投影特性进行做题。（具体参见教P73～77）
3、判断并填写两直线的相对位置。
●该题主要利用两直线的相对位置的投影特性进行判断。（具体参见教P77）
6、用直角三角形法求直线AB的真长及其对H面、V面的倾角α、β。
●用直角三角形求一般位置直线的实长及其对投影面的倾角。
第9页平面的投影（一）
1、按各平面对投影面的相对位置，填写它们的名称和倾角（0°、30°、45°、60°、90°）。
●解题要点：利用各种位置平面的投影特性及有积聚性的迹线表示特殊位置平面的投影特性做题。
简单时可用直观法。
6、作?EFG与 PQRS的交线，并表明可见性。
●铅垂面PQRS与一般平面相交，从铅垂面的水平投影积聚为一条直线入手,先利用公有性得到交线的一个投影,再根据从属关系求出交线的另一个投影。本题可见性判断可用直观法。
7、作正垂面M与 ABCD的交线，并表明可见性。
●正垂面MV与一般平面相交，从正垂面的正面投影积聚为一条直线入手,先利用公有性得到交线的一个投影,再根据从属关系求出交线的另一个投影。本题可见性判断可用直观法。
第13页曲面面立体及其表面上的点和线
1、作圆柱的正面投影，并补全圆柱表面上的素线AB、曲线BC、圆弧CDE的三面投影。
●利用圆柱的投影特点（积聚性）和其表面取点的方法做题，注意可见性的判断。
2、已知圆柱的轴线的两面投影以及圆柱的正面投影，作出圆柱及其表面上点A和点B的水平投影。
CD是侧平线；KL是铅垂线。
2、作下列直线的三面投影：
（1）水平线AB，从点A向左、向前，β＝30°，长18。
（2）正垂线CD，从点C向后，长15。
●该题主要应用各种位置直线的投影特性进行做题。（具体参见教P73～77）
3、判断并填写两直线的相对位置。
●该题主要利用两直线的相对位置的投影特性进行判断。（具体参见教P77）
6、用直角三角形法求直线AB的真长及其对H面、V面的倾角α、β。
●用直角三角形求一般位置直线的实长及其对投影面的倾角。
第9页平面的投影（一）
1、按各平面对投影面的相对位置，填写它们的名称和倾角（0°、30°、45°、60°、90°）。
●解题要点：利用各种位置平面的投影特性及有积聚性的迹线表示特殊位置平面的投影特性做题。
简单时可用直观法。
6、作?EFG与 PQRS的交线，并表明可见性。
●铅垂面PQRS与一般平面相交，从铅垂面的水平投影积聚为一条直线入手,先利用公有性得到交线的一个投影,再根据从属关系求出交线的另一个投影。本题可见性判断可用直观法。
7、作正垂面M与 ABCD的交线，并表明可见性。
●正垂面MV与一般平面相交，从正垂面的正面投影积聚为一条直线入手,先利用公有性得到交线的一个投影,再根据从属关系求出交线的另一个投影。本题可见性判断可用直观法。
第13页曲面面立体及其表面上的点和线
1、作圆柱的正面投影，并补全圆柱表面上的素线AB、曲线BC、圆弧CDE的三面投影。
●利用圆柱的投影特点（积聚性）和其表面取点的方法做题，注意可见性的判断。
2、已知圆柱的轴线的两面投影以及圆柱的正面投影，作出圆柱及其表面上点A和点B的水平投影。
