英威腾变频器介绍
invt英威腾CHF100A变频器

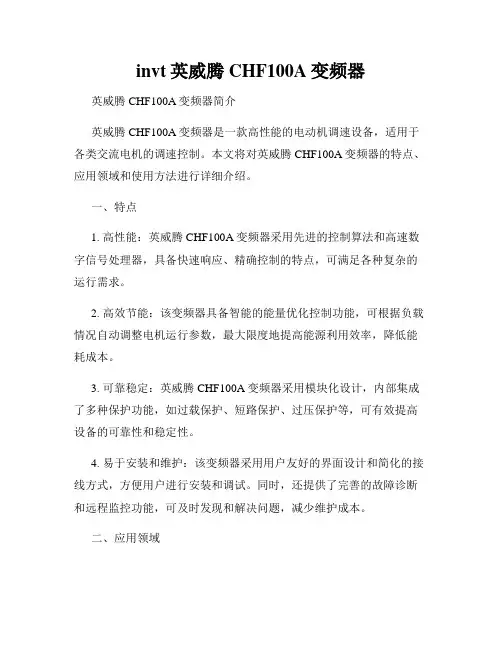

invt英威腾CHF100A变频器英威腾CHF100A变频器简介英威腾CHF100A变频器是一款高性能的电动机调速设备，适用于各类交流电机的调速控制。
本文将对英威腾CHF100A变频器的特点、应用领域和使用方法进行详细介绍。
一、特点1. 高性能：英威腾CHF100A变频器采用先进的控制算法和高速数字信号处理器，具备快速响应、精确控制的特点，可满足各种复杂的运行需求。
2. 高效节能：该变频器具备智能的能量优化控制功能，可根据负载情况自动调整电机运行参数，最大限度地提高能源利用效率，降低能耗成本。
3. 可靠稳定：英威腾CHF100A变频器采用模块化设计，内部集成了多种保护功能，如过载保护、短路保护、过压保护等，可有效提高设备的可靠性和稳定性。
4. 易于安装和维护：该变频器采用用户友好的界面设计和简化的接线方式，方便用户进行安装和调试。
同时，还提供了完善的故障诊断和远程监控功能，可及时发现和解决问题，减少维护成本。
二、应用领域英威腾CHF100A变频器广泛应用于各类机械设备和工业生产线，包括：1. 泵和风机控制：该变频器可根据实际负载需求自动调整电机转速，实现精确的流量和压力控制，广泛应用于供水系统、暖通空调系统等。
2. 制造业：在各种生产设备中，使用英威腾CHF100A变频器可以实现精确的运输、搬运和加工控制，提高生产效率和产品质量。
3. 矿山和冶金行业：该变频器可适应恶劣的工作环境，用于提升机、风机、输送机等设备的控制，具备高扭矩、高可靠性的特点。
4. 建筑业：在电梯、卷闸门、空调系统等设备中，英威腾CHF100A变频器可以实现平稳、高效的运行控制，提升设备的安全性和舒适性。
三、使用方法1. 安装与接线：根据设备的安装要求和接线图，将变频器正确安装在控制柜中，并连接好电源和电机的电缆。
2. 参数设置：根据实际需求，使用变频器的参数设置软件或面板上的按键进行参数调整，包括电机额定功率、转速范围、过载保护等。
BPBT(英威腾)变频器说明书
BPBT系列隔爆型变频调速器使用说明书徐州市坤仕华科技有限公司徐州英威腾电气设备有限公司目录安全注意事项 (3)1、概况 (4)1.1变频器的综合技术特性 (4)1.2分类和命名 (4)2、开箱检查 (5)3、拆卸和安装 (6)3.1变频器运行的环境条件 (6)4、接线 (7)4.1接线端子图 (7)4.2标准接线图 (8)4.3主回路的连接 (8)4.4控制回路的连接 (9)4.5符合EMC要求的安装指导 (10)5、操作 (11)5.1操作面板说明 (11)5.2操作流程 (13)5.3运行状态 (15)5.4快速调试 (15)6、详细功能说明 (16)P0组基本功能组 (16)P1组起停控制组 (19)P2组电机参数组 (21)P3组矢量控制参数 (22)P4组V/F控制参数 (23)P5组输入端子组 (25)P6组输出端子组 (29)P7组人机界面组 (31)P8组增强功能组 (33)P9组PID控制组 (38)PA组保护参数组 (40)PB组串行通讯组 (42)PC组补充功能组 (43)PD组厂家功能组 (44)7、故障检查与排除 (44)7.1故障信息及排除方法 (44)7.2常见故障及其处理方法 (45)8、保养和维护 (45)8.1日常维护 (46)8.2定期维护 (46)8.3变频器易损件更换 (46)8.4变频器的保修 (46)9、通讯协议 (46)9.1协议内容 (46)9.2应用方式 (46)9.3总线结构 (46)9.4协议说明 (47)9.5通讯帧结构 (47)9.6命令码及通讯数据描述 (48)附表：功能参数简表 (56)安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。
说明书中有关安全运行的注意事项分类成“警告”或“当心”。
警告指出潜在的危险情况，如果不避免，可能会导致人身伤亡。
当心指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
英威腾变频器简介
200V系列0.4~55KW
CHE低压 400V系列1.5~930KW
200V系列1.5~55KW
CHF低压 400V系列1.5~930KW
KW 功率
0.4 5.5 15 75
315 630 930 3150 10K
PDF created with pdfFactory Pro trial version
户更有竞争力
• 核心价值观 众诚德厚 拼搏创新
PDF created with pdfFactory Pro trial version
www.invt
单击此处编辑母版标题样式
英威腾电气简介 Introduction of INVT
• —单—击荣誉此和资处质编Ho辑nor母s an版d C文erti本fica样tes 式 • 第二级 • 第三级 • 第四级 • 第五级
6KV/10KV系列250～3150KW
3500KW～10KKW开发中
• 第四级
CHV中压
660V系列15~2800KW
1140V系列45～2800KW
• 第五级
400V系列1.5~315KW
四象限变频器 (400~480)V132KW~1200KW
CHV 低压 350～1200KW于2008年推出
www.invt
英威腾单电气击简此介 处Intr编odu辑ctio母n o版f IN标VT 题样式
——管理体系 Management system
• 单击此处编辑母版文本样式
• 第二级 管理体系日趋完善、规范、系统化
• 第三级 — ISO9001：2000质量理管理体系
• 第四级 — 以KPI指标为核心的绩效管理体系，员工培训开发体系
英威腾变频器说明书
英威腾变频器说明书英威腾变频器说明书1. 引言英威腾变频器是一种高效稳定的电气控制设备，能够将输入的电源频率转变成可调节的输出频率，从而实现对电机的精确控制。
本说明书将介绍英威腾变频器的主要特性、使用方法以及注意事项，以帮助用户正确地安装和操作这一设备。
2. 产品概述英威腾变频器是一种先进的电气控制装置，可广泛用于各种电动机控制场合。
该变频器采用了高性能的控制芯片和先进的PWM调制技术，能够有效地实现对电机的精确调速控制。
主要特性如下：- 宽电压输入范围：支持220V和380V两种输入电压，适应不同的电源环境。
- 高效率运行：变频器采用先进的控制算法和电路设计，能够最大限度地提高能源利用率。
- 多种控制模式：支持自动、手动、外部信号和PLC等多种控制方式，满足不同场景的控制需求。
- 易于安装和调试：采用模块化设计，结构紧凑，安装简便；配有详细的调试指南，操作简单明了。
3. 使用方法3.1 安装在安装英威腾变频器之前，请确保已经断开输入电源，并根据以下步骤进行安装：1. 将变频器固定在合适的位置，确保良好的通风环境和防尘措施。
2. 将输入和输出端子正确连接，确保连接稳固可靠。
3. 检查电路连接是否正确，避免短路和接反的情况发生。
4. 安装好所有的连接电缆后，再次检查每个接线端子是否拧紧。
3.2 调试在接通输入电源之前，请按照以下步骤进行调试：1. 检查输入电源是否符合变频器的额定电压和频率要求。
2. 按照说明书上的连接图，将输入电源正确接入变频器。
3. 检查输出端是否与电机连接正确，并确保电机的参数符合变频器的额定参数。
4. 打开输入电源，观察变频器的显示屏是否正常显示。
5. 按照调试指南进行参数设置，确保变频器的参数与实际需求相匹配。
6. 启动电机，并观察电机的运行情况，如有异常应及时停机检查。
4. 注意事项为了确保英威腾变频器的正常运行和使用寿命，使用过程中需要注意以下事项：1. 请勿超过变频器的额定工作电流和功率范围，否则可能会损坏设备。
英威腾变频器说明书介绍
英威腾变频器说明书介绍英威腾位于素有"深圳硅谷"美誉的高新技术产业园，始创于2002年，是集研发、制造和销售于一体的专业变频器制造商，公司坚持在创新中不断发展，在短短的几年时间内迅速成长为国内变频器行业的领先品牌。
在吸收国外先进技术的基础上，结合近十年变频推广的应用经验和当今电力电子最新控制技术，英威腾目前已开发研制出了CHV、CHE、CHF等几大系列、上百种规格型号的高性能变频器，形成了覆盖高、中、低端市场丰富的产品线，并在石化、钢铁、建材、油田、化工、纺织、印刷、塑胶、机床、矿山等行业领域大量成功应用。
公司还在全国建立了系统的营销网络，在无锡、北京、西安、济南、沈阳、上海、武汉、泉州等地设立了二十余个办事处，与上百家渠道商建立了合作联盟，上千家用户建立了长期合作关系，产品并远销亚、非、欧美等海外国家地区。
折叠编辑本段常见种类变频器是新系列高性能矢量变频器，可广泛应用于异步电机和同步电机的调速控制。
产品依托32位DSP，采用国际领先的矢量控制算法，实现高性能、高精度的电机驱动控制，在提高产品的可靠性和环境的适应性同时，强化了客户易用性和行业专业化的设计，功能更优化、应用更灵活、性能更稳定。
适用范围广适用异步电机和永磁同步电机的矢量控制，有效减少用户库存，无需考虑电机类型兼容问题，不再需要为不同的电机分别备不同变频器的库存。
性能优异良好的控制性能:1:200的调速比(SVC)、0.25Hz/150%的启动转矩、多种制动模式，无需制动电阻就可以实现的快速磁通制动模式。
环境适应性强紧凑型结构设计、独立风道设计、多种安装方式，大幅度提升的功率密度，有效缩小用户安装体积要求，满足苛刻的用户安装条件。
全独立风道设计，有效提升变频器的防护效果，适应各种复杂的用户现场环境。
兼容底板安装和法兰安装两种安装模式，适应不同的用户需求。
功能丰富两套电机参数、V·F分离设置、虚拟端子功能、转速追踪、继电器延时输出等 ;两套电机参数，满足客户不同电机共用一台变频器，有效降低客户设备投入;V·F分离功能，满足各种变频电源客户需求，实现V/F曲线的灵活设置。
invt英威腾CHF100A变频器说明书
invt英威腾CHF100A变频器说明书近年来，随着工业化和自动化水平的提高，变频器作为电力传动的控制设备，越来越受到各个行业的关注和应用。
而其中，INVT英威腾CHF100A变频器凭借其使用稳定、性能优越等特点，已经成为了很多企业的首选。
本文将就该变频器的说明书进行介绍和解读，帮助读者更好地理解和应用该设备。
一、CHF100A变频器的特点INVT英威腾CHF100A变频器是一种由晶闸管控制的AC变频调速装置。
具有电流、电压、温度等多种保护功能，并且操作简单，使用方便。
同时，该变频器还具有以下特点：1. 控制效果显著：该变频器具有电流调节范围宽、响应速度快等优点，可以实现精准控制和高效稳定的输出。
2. 频率调节灵活：该变频器提供了全数字化的频率调节方式，扩大了其应用范围和控制精度。
3. 具备数据查询和记录功能：该变频器配有RS485通信接口和Modbus等通讯协议，能够实现数据查询、记录和远程监控。
二、CHF100A变频器的操作方法1. 连接电源和变频器：首先，需要将变频器内部的电源接线与电源连接起来，然后再把变频器的输出线连接至电机端子上。
此外，还要按照给定的操作手册，进行其他相关接线工作。
2. 进行参数设置：在安装完成后，需要进行变频器的参数设置。
其方式有两种：手动设置和自动设置。
手动设置是通过按照说明书中给出的参数表进行操作，而自动设置则是利用变频器的自诊断功能进行参数调整。
根据实际需求，可以选择其中一种或两种同时进行。
3. 启动变频器：在设置好参数后，就可以启动变频器，让其开始运转。
此时需要注意，变频器的启动过程要依次进行如下步骤：检测、停止清零、回零、加速运转等操作。
只有按照正确的步骤进行操作，才能保证变频器的正常使用和运行稳定。
三、CHF100A变频器的故障处理虽然INVT英威腾CHF100A变频器具有完善的保护功能，但在实际使用中仍有可能遇到一些故障。
下面列举了一些常见的故障及其解决方法：1. 变频器无输出信号：可能是输出短路所致，此时需要检查输出电缆和电机是否接触良好。
英威腾变频器说明书
英威腾变频器怎么调试！英威腾变频器参数重新设定-奕灿网一、英威腾变频器参数重新设定断开启动端子，恢复出厂设置之后，重新设置参数即可。
二、英威腾变频器调什么可以看到转速以英威腾CHF系列变频器为例，在变频器运行状态中，循环按压操作面板上面的S HIFT按键，当变频器面板数码显示屏幕右边的三个红灯第一个和第二个亮的时候，此时屏幕显示的就是变频器通过计算得出的电动机的实际转速。
三、英威腾变频器设置求助可以这么切换，控制15千瓦的罗茨风机，用S曲线，加速时间设置为10S左右都可以，停车方式用自由停车就好，减速时间不用设置。
四、英威腾变频器初始化调哪一个CHF100系列的是P0.13=1，变频器将所有参数恢复缺省值。
不能保证所有的系列都一样啊，最好是自己找一下使用手册，看一下。
五、英威腾CHF100A变频器，如何设置高中低3段频率，分别为50、40、30Hz，设置哪几个参数？P0.07-5P5.02-16 P5.03-17 P5.04-18PA.06-60 PA.10-80 PA.18-100六、英威特变频器如何调速英威腾变频器啊，最简单的办法就是按上面的上下键，出厂设置就是的，如果不管用的话，请查看参数P0.06(频率给定方式)，改成0就能够了。
七、变频器怎么调试1.首先通过漏电保护开关将变频器的电源输入端子连接到电源，然后将变频器的接地端子接地。
2.确认变频器名牌标签的电压频率等级是否与电网一致，无误后开始送电。
3.当主接触器接合且风扇运转时，使用万用表ac测试输入电源电压是否在标准规格范围内。
4.设置变频器工作频率为50hz，测试变频器U、V、W相输出电压平衡，断电完全不显示后连接电机线。
参考文档下载：《英威腾变频器怎么调试.pdf》下载：《英威腾变频器怎么调试.doc》更多关于《英威腾变频器怎么调试》的文档...声明：本文来自网络，不代表【奕灿网】立场，转载请注明出处。
英威腾CHF100A说明书V1
功能码名称参数详细说明设定范围缺省值更改序号P0组基本功能组P0.00 速度控制模式选择0：V/F控制1：无PG矢量控制2：转矩控制（无PG矢量控制）0~2 0 ◎0.P0.01 运行指令通道0：键盘指令通道（LED熄灭）1：端子指令通道（LED闪烁）2：通讯指令通道（LED点亮）0~2 0 ◎ 1.P0.02 键盘及端子UP/DOWN设定0：有效，且变频器掉电存储1：有效，且变频器掉电不存储2：无效3：运行中有效，停机清零0~3 0 ○ 2.P0.03 最大输出频率10.00~400.00Hz 10.00~400.00 50.00Hz ◎ 3. P0.04 运行频率上限P0.05~P0.03（最大频率）P0.05~P0.03 50.00Hz ○ 4.P0.05 运行频率下限0.00 Hz~P0.04（运行频率上限）0.00~P0.04 0.00Hz ○ 5.P0.06 键盘设定频率0.00 Hz~P0.03（最大频率）0.00~P0.03 50.00Hz ○ 6.P0.07A频率指令选择0：键盘设定1：模拟量AI1设定2：模拟量AI2设定3：高速脉冲HDI设定4：简易PLC程序设定5：多段速运行设定6：PID控制设定7：远程通讯设定0~7 0 ○7.P0.08B频率指令选择0：模拟量AI1设定1：模拟量AI2设定2：高速脉冲HDI设定0~2 0 ○8.P0.09 B频率指令参考对象选择0：最大输出频率1：A频率指令0~1 0 ○9.P0.10设定源组合方式0：A1：B2：A+B3：Max（A，B）0~3 0 ○10.P0.11 加速时间0 0.1~3600.0s 0.1~3600.0 机型确定○11. P0.12 减速时间0 0.1~3600.0s 0.1~3600.0 机型确定○12.P0.13 运行方向选择0：默认方向运行1：相反方向运行2：禁止反转运行0~2 0 ◎13.P0.14 载波频率设定 1.0~15.0kHz 1.0~15.0 机型确定○14.P0.15 AVR功能选择0：无效1：全程有效2：只在减速时无效0~2 1 ○15.P0.16电机参数自学习0：无操作1：全面参数自学习2：静止参数自学习0~2 0 ◎16.P0.17 功能参数恢复0：无操作1：恢复缺省值2：清除故障档案0~2 0 ◎17.P1组起停控制组P1.00 起动运行方式0：直接起动1：先直流制动再起动2：转速追踪再起动0~2 0 ◎18.P1.01直接起动开始频率0.00~10.00Hz 0.00~10.00 1.50Hz ◎19.P1.02起动频率保持时间0.0~50.0s 0.0~50.0 0.0s ◎20.P1.03起动前制动电流0.0~150.0% 0.0~150.0 0.0% ◎21.P1.04起动前制动时间0.0~50.0s 0.0~50.0 0.0s ◎22.P1.05 加减速方式选择0：直线型1：保留0~1 0 ◎23.P1.06 停机方式选择0：减速停车1：自由停车0~1 0 ○24.P1.07 停机制动开始频率0.00~P0.03 0.00~P0.03 0.00Hz ○25.P1.08 停机制动等待时间0.0~50.0s 0.0~50.0 0.0s ○26.P1.09 停机直流制动电流0.0~150.0% 0.0~150.0 0.0% ○27.P1.10 停机直流制动时间0.0~50.0s 0.0~50.0 0.0s ○28.P1.11正反转死区时间0.0~3600.0s 0.0~3600.0 0.0s ○29.P1.12 运行频率低于频率下限动作（频率下限大于0有效）0：以频率下限运行1：停机2：休眠待机0~2 0 ◎30.P1.13 休眠唤醒延时时间0.0~3600.0s（P1.12为2有效）0.0~3600.0 0 ◎31.P1.14停电再起动选择0：禁止再起动1：允许再起动0~1 0 ○32.P1.15再起动等待时间0.0~3600.0s（P1.14为1有效）0.0~3600.0 0.0s ○33.P1.16上电时端子功能检测选择0：上电时端子运行命令无效1：上电时端子运行命令有效0~1 0 ○34.P1.17 保留保留◎35. P1.18 保留保留◎36. P1.19 保留保留◎37. P2组电机参数组P2.00 变频器类型0：G型机1：P型机0~1 机型设定◎38.P2.01 电机额定功率0.4~3000.0kW 0.4~3000.0 机型确定◎39.P2.02 电机额定频率10.00Hz~P0.03（最大频率）10.00~P0.03 50.00Hz ◎40.P2.03 电机额定转速0~36000rpm 0~36000 机型确定◎41. P2.04 电机额定电压0~800V 0~800 机型确定◎42. P2.05 电机额定电流0.8~6000.0A 0.8~6000.0 机型确定◎43. P2.06 电机定子电阻0.001~65.535Ω0.001~65.535 机型确定○44. P2.07 电机转子电阻0.001~65.535Ω0.001~65.535 机型确定○45.P2.08电机定、转子电感0.1~6553.5mH 0.1~6553.5 机型确定○46.P2.09电机定、转子互感0.1~6553.5mH 0.1~6553.5 机型确定○47.P2.10 电机空载电流0.1~6553.5A 0.1~6553.5 机型确定○48. P3组矢量控制功能组P3.00速度环比例增益10~100 0~100 20 ○49.P3.01速度环积分时间10.01~10.00s 0.01~10.00 0.50s ○50.P3.02 切换低点频率0.00Hz~P3.05 0.00~P3.05 5.00Hz ○51.P3.03速度环比例增益20~100 0~100 25 ○52.P3.04速度环积分时间20.01~10.00s 0.01~10.00 1.00s ○53.P3.05 切换高点频率P3.02~P0.03（最大频率）P3.02~P0.03 10.00Hz ○54.P3.06VC转差补偿系数50%~200% 50~200 100% ○55.P3.07 转矩上限设定0.0~200.0%（变频器额定电流）0.0~200.0G型机：150.0%P型机：120.0%○56.P3.08转矩设定方式选择0：键盘设定转矩（对应P3.09）1：模拟量AI1设定转矩2：模拟量AI2设定转矩3：高速脉冲HDI设定转矩4: 多段转矩设定5：远程通讯设定转矩（1~5：100%相对于2倍变频器额定电流）0~5 0 ○57.P3.09 键盘设定转矩-200.0%~200.0%（变频器额定电流）-200.0~200.0 50.0% ○58.P3.10上限频率设定源选择0：键盘设定上限频率（P0.04）1：模拟量AI1设定上限频率2：模拟量AI2设定上限频率3：高速脉冲HDI上限频率4：多段设定上限频率5：远程通讯设定上限频率（1~4：100%对应最大频率）0~5 0 ○59.P4组V/F控制功能组P4.00 V/F曲线设定0：直线V/F曲线1：多点V/F曲线2：1.3次幂降转矩V/F曲线3：1.7次幂降转矩V/F曲线4：2.0次幂降转矩V/F曲线0~4 0 ◎60.P4.01 转矩提升0.0%：（自动）0.1%~10.0% 0.0~10.0 0.0% ○61.P4.02 转矩提升截止0.0%~50.0%（相对电机额定频率）0.0~50.0 20.0% ◎62.P4.03 V/F频率点1 0.00Hz~P4.05 0.00~P4.05 0.00Hz ○63.P4.04 V/F电压点1 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○64.P4.05 V/F频率点2 P4.03~P4.07 P4.03~P4.07 00.00Hz ○65.P4.06 V/F电压点2 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○66.P4.07 V/F频率点3 P4.05~ P2.02（电机额定频率）P4.05~P2.02 00.00Hz ○67.P4.08 V/F电压点3 0.0%~100.0%（电机额定电压）0.0~100.0 0.0% ○68.P4.09 V/F转差补偿限定0.0~200.0% 0.0~200.0 0.0% ○69.P4.10 节能运行选择0：不动作1：自动节能运行0~1 0 ◎70.P4.11电机低频抑制振荡因子0~10 0~10 2 ○71.P4.12电机高频抑制振荡因子0~10 0~10 0 ○72.P4.13电机抑制振荡分界点0.00Hz~P0.03（最大频率）0.00~P0.03 30.00 Hz ○73.P5组输入端子组P5.00 HDI输入类型选择0：HDI为高速脉冲输入1：HDI为开关量输入0~1 0 ◎74.P5.01S1端子功能选择0~39 1 ◎75.P5.02S2端子功能选择0~39 4 ◎76.P5.03S3端子功能选择0~39 7 ◎77.P5.04S4端子功能选择0~39 0 ◎78.P5.05S5端子功能选择0~39 0 ◎79.P5.06S6端子功能选择0~39 0 ◎80.P5.07S7端子功能选择0~39 0 ◎81.P5.08HDI端子开关量输入功能选择0：无功能1：正转运行2：反转运行3：三线式运行控制4：正转寸动5：反转寸动6：自由停车7：故障复位8：运行暂停9：外部故障输入10：频率设定递增（UP）11：频率设定递减（DOWN）12：频率增减设定清除13：A设定与B设定切换14：（A+B）设定与A设定切换15：（A+B）设定与B设定切换16：多段速端子117：多段速端子218：多段速端子319：多段速端子420：多段速暂停21：加减速时间选择122：加减速时间选择223：简易PLC停机复位24：简易PLC暂停25：PID控制暂停26：摆频暂停（停在当前频率）27：摆频复位（回到中心频0~39 0 ◎82.率）28：计数器复位29：转矩控制禁止30：加减速禁止31：计数器触发32：频率增减设定暂时清除33~39：保留P5.09开关量滤波次数1~10 1~10 5 ○83.P5.10端子控制运行模式0：两线式控制11：两线式控制22：三线式控制13：三线式控制20~3 0 ◎84.P5.11端子UP/DOWN频率增量变化率0.01~50.00Hz/s 0.01~50.00 0.50Hz/s ○85.P5.12 AI1下限值-10.00V~10.00V -10.00~10.00 0.00V ○86.P5.13 AI1下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○87.P5.14 AI1上限值-10.00V~10.00V -10.00~10.00 10.00V ○88.P5.15 AI1上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○89.P5.16 AI1输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○90.P5.17 AI2下限值0.00V~10.00V 0.00~10.00 0.00V ○91.P5.18 AI2下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○92.P5.19 AI2上限值0.00V~10.00V 0.00~10.00 10.00V ○93.P5.20 AI2上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○94.P5.21 AI2输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○95.P5.22 HDI下限频率0.00kHz ~50.00kHz 0.00~50.00 0.00kHz ○96.P5.23 HDI下限频率对应设定-100.0%~100.0% -100.0~100.0 0.0% ○97.P5.24 HDI上限频率0.00kHz~50.00kHz 0.00~50.00 50.00kHz ○98.P5.25 HDI上限频率对应设定-100.0%~100.0% -100.0~100.0 100.0% ○99.P5.26 HDI频率输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○100.P6组输出端子组P6.00 HDO输出选择0：开路集电极高速脉冲输出1：开路集电极输出0~1 0 ○101.P6.01 HDO开路集电极输出选择0~20 1 ○102.P6.02 继电器1输出选择0~20 4 ○103.P6.03 继电器2输出选择0：无输出1：变频器运行中2：变频器正转运行中3：变频器反转运行中4：故障输出5：频率水平检测FDT输出6：频率到达7：零速运行中8：设定记数值到达9：指定记数值到达10：过载预报警11：简易PLC阶段完成12：简易PLC循环完成13：运行时间到达14：上限频率到达15：下限频率到达16：运行准备就绪17~20：保留0~20 0 ○104.P6.04 AO1输出选择0~10 0 ○105. P6.05 AO2输出选择0~10 0 ○106.P6.06 HDO开路集电极高速脉冲输出选择0：运行频率1：设定频率2：运行转速3：输出电流4：输出电压5：输出功率6：设定转矩7：输出转矩8：模拟AI1输入值9：模拟AI2输入值10：脉冲频率HDI输入值0~10 0 ○107.P6.07 AO1输出下限0.0%~100.0% 0.0~100.0 0.0% ○108.P6.08下限对应AO1输出0.00V ~10.00V 0.00~10.00 0.00V ○109.P6.09 AO1输出上限0.0%~100.0% 0.0~100.0 100.0% ○110.P6.10上限对应AO1输出0.00V ~10.00V 0.00~10.00 10.00V ○111.P6.11 AO2输出下限0.0%~100.0% 0.0~100.0 0.0% ○112.P6.12下限对应AO2输出0.00V ~10.00V 0.00~10.00 0.00V ○113.P6.13 AO2输出上限0.0%~100.0% 0.0~100.0 100.0% ○114.P6.14上限对应AO2输出0.00V ~10.00V 0.00~10.00 10.00V ○115.P6.15 HDO输出下限0.00%~100.0% 0.00~100.00 0.00% ○116.P6.16下限对应HDO输出0.000~ 50.00kHz 0.000~50.000 0.00kHz ○117.P6.17 HDO输出上限0.00%~100.0% 0.000~100.00 100.0% ○118.P6.18上限对应HDO输出0.0 ~ 50.00kHz 0.000~50.000 50.00kHz ○119.P7组人机界面组P7.00 用户密码0~65535 0~65535 0 ○120. P7.01 保留保留保留保留○121. P7.02 保留保留保留保留◎122.P7.03 QUICK/JOG键功能选择0：左移位键切换显示状态1：寸动运行2：正转反转切换3：清除UP/DOWN设定4：快速调试模式（按非出厂参数调试）0~4 0 ○123.P7.04 STOP/RST键停机功能选择0：只对键盘控制有效1：对键盘和端子控制同时有效2：对键盘和通讯控制同时有效3：对所有控制模式均有效0~3 0 ○124.P7.05 键盘显示选择0：外引键盘优先使能1：本机、外引键盘同时显示，只外引按键有效2：本机、外引键盘同时显示，只本机按键有效3：本机、外引键盘同时显示且按键均有效（两者为或的逻辑关系）0~3 0 ○125.P7.06 运行状态显示的参数选择10~0XFFFFBIT0：运行频率BIT1：设定频率（Hz闪烁）BIT2：母线电压BIT3：输出电压BIT4：输出电流BIT5：运行转速BIT6：线速度BIT7：输出功率0～0XFFFF 0X07FF ○ 1.BIT8：输出转矩BIT9：PID给定值BIT10：PID反馈值BIT11：输入端子状态BIT12：输出端子状态BIT13：转矩设定值BIT14：计数值BIT15：PLC及多段速当前段数P7.07 运行状态显示的参数选择20~0XFFFFBIT0：模拟量AI1值BIT1：模拟量AI2值BIT2：高速脉冲HDI频率BIT3：电机过载百分比BIT4：变频器过载百分比BIT5~15：保留0~0XFFFF 0 ○126.P7.08 停机状态显示的参数选择0~0XFFFFFBIT0：设定频率BIT1：母线电压BIT2：输入端子状态BIT3：输出端子状态BIT4：PID给定值BIT5：PID反馈值BIT6：模拟量AI1值BIT7：模拟量AI2值BIT8：高速脉冲HDI频率BIT9：PLC及多段速当前段数BIT10：转矩设定值BIT11~ BIT15：保留0~0XFFFF 0x00FF ○127.P7.09 转速显示系数0.1~999.9%机械转速=120*运行频率*P7.09/电机极对数0.1~999.9 100.0% ○128.P7.10线速度显示系数0.1~999.9%线速度=机械转速x P7.100.1~999.9 1.0% ○129.P7.11整流桥模块温度0~100.0℃●130.P7.12 逆变模块温度0~100.0℃●131. P7.13 软件版本●132.P7.14变频器额定功率0.4~3000.0kW 0.4~3000.0 机型确定●133.P7.15变频器额定电流0.0~6000.0A 0.0~6000.0 机型确定●134.P7.16本机累积运行时间0~65535h ●135.P7.17前两次故障类型●136.P7.18前一次故障类型●137.P7.19 当前故障类型0：无故障1：逆变单元U相保护（Out1）2：逆变单元V相保护（Out2）3：逆变单元W相保护（Out3）4：加速运行过电流（OC1）5：减速运行过电流（OC2）6：恒速运行过电流（OC3）7：加速运行过电压（OV1）8：减速运行过电压（OV2）9：恒速运行过电压（OV3）10：母线欠压故障（UV）11：电机过载（OL1）12：变频器过载（OL2）13：输入侧缺相（SPI）14：输出侧缺相（SPO）15：整流模块过热（OH1）16：逆变模块过热（OH2）●138.17：外部故障（EF）18：通讯故障（CE）19：电流检测故障（ItE）20：自学习故障（tE）21：EEPROM读写故障（EEP）22：PID反馈断线故障（PIDE）23：制动单元故障（bCE）24：厂家运行时间到达（END）25：过转矩故障（OL3）P7.20 当前故障运行频率●139.P7.21 当前故障输出电流●140.P7.22 当前故障母线电压●141.P7.23当前故障输入端子状态●142.P7.24当前故障输出端子状态●143.P8组增强功能组P8.00 加速时间1 0.1~3600.0s 0.1~3600.0 机型确定○144. P8.01 减速时间1 0.1~3600.0s 0.1~3600.0 机型确定○145. P8.02 加速时间2 0.1~3600.0s 0.1~3600.0 机型确定○146. P8.03 减速时间2 0.1~3600.0s 0.1~3600.0 机型确定○147. P8.04 加速时间3 0.1~3600.0s 0.1~3600.0 机型确定○148. P8.05 减速时间3 0.1~3600.0s 0.1~3600.0 机型确定○149. P8.06 寸动运行频率0.00~P0.03（最大频率）0.00~P0.03 5.00Hz ○150.P8.07 寸动运行加速时间0.1~3600.0s 0.1~3600.0 机型确定○151.P8.08 寸动运行减速时间0.1~3600.0s 0.1~3600.0 机型确定○152.P8.09 跳跃频率1 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○153. P8.10 跳跃频率2 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○154. P8.11 跳跃频率幅度0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○155.P8.12 摆频幅度0.0~100.0%（相对设定频率）0.0~100.0 0.0% ○156.P8.13 突跳频率幅度0.0~50.0%（相对摆频幅度）0.0~50.0 0.0% ○157.P8.14 摆频上升时间0.1~3600.0s 0.1~3600.0 5.0s ○158. P8.15 摆频下降时间0.1~3600.0s 0.1~3600.0 5.0s ○159.P8.16故障自动复位次数0~3 0~3 0 ○160.P8.17 故障自动复位间隔时间设置0.1~100.0s 0.1~100.0 1.0s ○161.P8.18 设定记数值P8.19~65535 P8.19~65535 0 ○162. P8.19 指定记数值0~P8.18 0~P8.18 0 ○163. P8.20 设定运行时间0~65535h 0~65535 65535h ○164.P8.21 FDT电平检测值0.00~ P0.03（最大频率）0.00~ P0.03 50.00Hz ○165.P8.22 FDT滞后检测值0.0~100.0%（FDT电平）0.0~100.0 5.0% ○166.P8.23 频率到达检出幅度0.0~100.0%（最大频率）0.0~100.0 0.0% ○167.P8.24 下垂控制0.00~10.00Hz 0.00~10.00 0.00Hz ○168.P8.25 制动阀值电压115.0~140.0%（标准母线电压）115.0~140.0 130.0%○169.（380V机型）115.0~140.0%（标准母线电压）（220V机型）115.0~140.0 120.0%P8.26 冷却散热风扇运行模式0：正常运行模式1：上电一直运行0~1 0 ○170.P8.27过调制功能选择0：过调制功能无效1：过调制功能有效0~1 0 ○171.P8.28 PWM选择0：PWM模式11：PWM模式22：PWM模式30~2 0 ◎172.P9组PID控制组P9.00PID给定源选择0：键盘给定（P9.01）1：模拟通道AI1给定2：模拟通道AI2给定3：脉冲频率给定（HDI）4：多段给定5：远程通讯给定0~5 0 ○173.P9.01键盘预置PID给定0.0%~100.0% 0.0~100.0 0.0% ○174.P9.02PID反馈源选择0：模拟通道AI1反馈1：模拟通道AI2反馈2：AI1+AI2反馈4：脉冲频率反馈（HDI）3：远程通讯反馈0~3 0 ○175.P9.03PID输出特性选择0：PID输出为正特性1：PID输出为负特性0~1 0 ○176.P9.04 比例增益（Kp）0.00~100.00 0.00~100.00 0.10s ○177. P9.05 积分时间（Ti）0.01~10.00s 0.01~10.00 0.10s ○178. P9.06 微分时间（Td）0.00~10.00s 0.00~10.00 0.00s ○179.P9.07 采样周期（T）0.00~100.00s 0.00~100.00 0.10s ○180.P9.08 PID控制偏差极限0.0~100.0% 0.0~100.0 0.0% ○181.P9.09 反馈断线检测值0.0~100.0% 0.0~100.0% 0.0% ○182.P9.10 反馈断线检测时间0.0~3600.0s 0.0~3600.0 1.0s ○183.PA组简易PLC及多段速控制组PA.00 简易PLC方式0：运行一次后停机1：运行一次后保持最终值运行2：循环运行0~2 0 ○184.PA.01 简易PLC记忆选择0：掉电不记忆1：掉电记忆0~1 0 ○185.PA.02 多段速0 -100.0~100.0% -100.0~100.0 0.0% ○186. PA.03 第0段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○187. PA.04 多段速1 -100.0~100.0% -100.0~100.0 0.0% ○188. PA.05 第1段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○189. PA.06 多段速2 -100.0~100.0% -100.0~100.0 0.0% ○190. PA.07 第2段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○191. PA.08 多段速3 -100.0~100.0% -100.0~100.0 0.0% ○192. PA.09 第3段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○193. PA.10 多段速4 -100.0~100.0% -100.0~100.0 0.0% ○194. PA.11 第4段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○195. PA.12 多段速5 -100.0~100.0% -100.0~100.0 0.0% ○196. PA.13 第5段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○197. PA.14 多段速6 -100.0~100.0% -100.0~100.0 0.0% ○198. PA.15 第6段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○199.PA.16 多段速7 -100.0~100.0% -100.0~100.0 0.0% ○200. PA.17 第7段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○201. PA.18 多段速8 -100.0~100.0% -100.0~100.0 0.0% ○202. PA.19 第8段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○203. PA.20 多段速9 -100.0~100.0% -100.0~100.0 0.0% ○204. PA.21 第9段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○205. PA.22 多段速10 -100.0~100.0% -100.0~100.0 0.0% ○206.PA.23第10段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○207.PA.24 多段速11 -100.0~100.0% -100.0~100.0 0.0% ○208.PA.25第11段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○209.PA.26 多段速12 -100.0~100.0% -100.0~100.0 0.0% ○210.PA.27第12段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○211.PA.28 多段速13 -100.0~100.0% -100.0~100.0 0.0% ○212.PA.29第13段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○213.PA.30 多段速14 -100.0~100.0% -100.0~100.0 0.0% ○214.PA.31第14段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○215.PA.32 多段速15 -100.0~100.0% -100.0~100.0 0.0% ○216.PA.33第15段运行时间0.0~6553.5s（h）0.0~6553.5 0.0s ○217.PA.34简易PLC第0~7段的加减速时间选择0~0XFFFF 0~0XFFFF 0 ○218.PA.35简易PLC第8~15段的加减0~0XFFFF 0~0XFFFF 0 ○219.速时间选择PA.36 PLC再启动方式选择0：从第一段开始重新运行1：从中断时刻的阶段频率继续运行0~1 0 ◎220.PA.37 多段时间单位选择0：秒1：分钟0~1 0 ◎221.Pb组保护参数组Pb.00 输入缺相保护0：禁止1：允许0~1 1 ○222.Pb.01 输出缺相保护0：禁止1：允许0~1 1 ○223.Pb.02电机过载保护选择0：不保护1：普通电机（带低速补偿）2：变频电机（不带低速补偿）0~2 2 ◎224.Pb.03电机过载保护电流20.0%~120.0%（电机额定电流）20.0~120.0 100.0% ○225.Pb.04瞬间掉电降频点70.0~110.0%（标准母线电压）70.0~110.0 80.0% ○226.Pb.05瞬间掉电频率下降率0.00~P0.03（最大频率）0.00~P0.03 0.00Hz/s ○227.Pb.06 过压失速保护0：禁止1：允许0~1 1 ○228.Pb.07过压失速保护电压110~150% 110~150 130% ○229.Pb.08 自动限流水平50~200% 50~200 G型机：160%P型机：120%○230.Pb.09 限流时0.00~100.00Hz/s 0.00~100.00 10.00Hz/s ○231.频率下降率Pb.10 限流动作选择0：限流一直有效1：限流恒速时无效0~1 0 ○232.Pb.11过转矩动作选择（OL3）0：不检测1：运行中过转矩检出有效，检出后继续运行2：运行中过转矩检出有效，检出后报警（OL3）并停机3：恒速运行中过转矩检出有效，检出后继续运行4：恒速运行中过转矩检出有效，检出后报警（OL3）并停机0~4 1 ○233.Pb.12过转矩检出水平1.0%~200.0%（相对于变频器的额定电流）1.0~200.0G型机：150.0%P型机：120.0%○234.Pb.13过转矩检出时间0.1~60.0s 0.0~60.0 0.1s ○235.Pb.14 保留●236. Pb.15 保留●237. PC组串行通讯组PC.00 本机通讯地址0~247，0为广播地址0~247 1 ○238.PC.01通讯波特率设置0：1200BPS1：2400BPS2：4800BPS3：9600BPS4：19200BPS5：38400BPS0~5 4 ○239.PC.02数据位校验设置0:无校验（N，8，1）for RTU1:偶校验（E，8，1）for RTU0~5 1 ○240.CHF100A系列矢量通用型变频器功能码名称参数详细说明设定范围缺省值更改序号2:奇校验（O，8，1）for RTU3:无校验（N，8，2）for RTU4:偶校验（E，8，2）for RTU5:奇校验（O，8，2）for RTUPC.03 通讯应答延时0~200ms 0~200 5ms ○241.PC.04通讯超时故障时间0.0（无效），0.1~100.0s 0.0~100.0 0.0s ○242.PC.05 传输错误处理0：报警并自由停车1：不报警并继续运行2：不报警按停机方式停机（仅通讯控制方式下）3：不报警按停机方式停机（所有控制方式下）0~3 1 ○243.PC.06通讯处理动作选择LED个位0：写操作有回应1：写操作无回应LED十位0：通讯设定值掉电不存储1：通讯设定值掉电存储00~11 00 ○244.Pd组预留功能组PE组厂家功能组。
英威腾变频器介绍
英威腾CHF100系列通用型变频器型号：CHF100－022G/030P －41 接线1.1设备的连接方式电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机1.2接线端子图 1.2.1主回路端子1.2.2控制回路端子1.3 控制回路连接 1.3.1 注意事项使用多芯屏蔽电缆或双绞线连接控制端子。
靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE。
布线时控制电缆远离主电路和强电线路20cm 以上，避免平行走线，采用垂直布线，以防止外部干扰引起变频器误动作。
1.3.2控制板端子说明功能指示灯数据确认键移位键停止键故障复位键2 操作2.1 操作面板说明2.1.1面板示意图2.1.2按键功能说明2.1.3指示灯说明123）数码显示区：5位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码2.2操作流程2.2.1参数设置三级菜单分别为：1、功能码组号（一级菜单）；2、功能码标号（二级菜单）；3、功能码设定值（三级菜单）；说明：在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。
两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。
举例：将功能码P1.01从00.00 Hz更改设定为01.05 Hz的示例。
三级菜单操作流程图在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。
如实际检测参数、运行记录参数等；2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。
2.2.2故障复位变频器出现故障后，变频器会提示相关的故障信息。
可以通过键盘上的 STOP/RST 键或者端子功能（P5组）进行故障复位，变频器故障复位以后，处于待机状态。
如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。
INVT英威腾变频器说明书CHE说明书(1.3版)
目录安全注意事项 (5)1概况 (6)1.1变频器的综合技术特性 (6)1.2 变频器铭牌说明 (7)1.3 变频器系列机型 (7)1.4 变频器各部件名称说明 (9)1.5 变频器外形尺寸 (10)2 开箱检查 (13)3 拆卸和安装 (14)安全警告 (14)3.1 变频器安装运行环境 (15)3.2 变频器安装间隔及距离 (16)3.3 外引键盘的安装尺寸 (17)3.4 盖板的拆卸和安装 (18)4 接线 (20)安全警告 (20)4.1 与外围设备的连接图 (21)4.2 接线端子图 (22)4.3 标准接线图 (23)4.4 断路器、熔断器、电缆、接触器规格一览表 (24)4.5 主回路的连接 (25)4.5.1 主回路电源侧的连接 (25)4.5.2 主回路变频器侧的连接 (25)4.5.3 主回路电机侧的连接 (26)4.5.4 回馈单元的连接 (26)4.5.5 共直流母线的连接 (27)4.5.6 接地线的连接 (28)4.6 控制回路的连接 (28)4.6.1 注意事项 (28)4.6.2 控制板端子说明 (28)4.6.3 控制板跳线说明 (29)4.7 符合EMC要求的安装指导 (29)4.7.1 EMC一般常识 (29)4.7.2 变频器的EMC特点 (30)4.7.3 EMC安装指导 (30)5 操作5.1.1 面板示意图 (33)5.1.2 按键功能说明 (33)5.1.3 指示灯说明 (34)5.2 操作流程 (34)5.2.1 参数设置 (34)5.2.2 故障复位 (35)5.2.3 参数拷贝 (36)5.2.4 电机参数自学习 (36)5.2.5 密码设置 (37)5.3运行状态 (37)5.3.1 上电初始化 (37)5.3.2 待机 (37)5.3.3 电机参数自学习 (37)5.3.4 运行 (37)5.3.5 故障 (38)5.4 快速调试 (38)6 功能详细说明 (39)P0 基本功能组 (39)P1 起停控制组 (45)P2 电机参数组 (48)P3 矢量控制组 (49)P4 V/F控制组 (50)P5 输入端子组 (51)P6 输出端子组 (55)P7 人机界面组 (57)P8 增强功能组 (60)P9 PID控制组 (64)PA 多段速控制组 (67)PB 保护参数组 (68)PC 串行通讯组 (71)PD 保留功能组 (74)PE 厂家功能组 (74)7 故障与排除 (75)7.1 故障信息及排除方法 (75)7.2 常见故障及其处理方法 (76)8 保养与维护 (78)8.1 日常保养及维护 (78)8.2 定期维护 (78)8.3 变频器易损件更换 (79)9 功能参数一览表 (80)10 制动电阻/制动单元选型 (91)10.1 选型参考 (91)10.2 连接方法 (91)10.2.1制动电阻连接 (91)10.2.2制动单元连接 (92)10.2.3制动单元并联连接 (92)11 通讯协议 (93)11.1 协议容 (93)11.2 应用方式 (93)11.3 总线结构 (93)11.4 协议说明 (93)11.5 通讯帧结构 (94)11.6 命令码及通讯数据描述 (96)插图图1-1 变频器铭牌说明 (7)图1-2 15KW及以下塑料外壳变频器各部件名称 (9)图1-3 18.5KW及以上金属外壳变频器各部件名称 (10)图1-4 15KW以下机型的外形尺寸 (11)图1-5 18.5KW～110KW以上机型外形尺寸 (11)图1-6 132KW～315KW机型(有底座和无底座)外形尺 (12)图3-1 安装地点的海拔高度 (15)图3-2 安装的间隔距离 (16)图3-3 多台变频器的安装 (16)图3-4 外引键盘（小）的安装尺寸 (17)图3-5 外引键盘（小）的开孔尺寸 (17)图3-6 外引键盘（大）的安装尺寸 (17)图3-7 外引键盘（大）的开孔尺寸 (17)图3-8 塑胶盖板的拆卸和安装示意图 (18)图3-9 钣金盖板的拆卸和安装示意图 (18)图3-10 柜式结构的拆卸和安装示意图 (19)图4-1 外围设备的连接图 (21)图4-2 主回路接线端子图(1.5～2.2kW) (22)图4-3 主回路接线端子图(1.5～2.2kW) (22)图4-4 主回路接线端子图(1.5～2.2kW) (22)图4-5 主回路接线端子图(18.5KW～110KW) (22)图4-6 主回路接线端子图(132KW～315KW) (22)图4-7 1.5～2.2kW控制回路接线端子图 (23)图4-8 3.7～30kW控制回路接线端子图 (23)图4-9 标准接线图 (23)图4-10 主回路电源侧的连接 (25)图4-11 主回路电机侧的连接 (26)图4-12 能量回馈单元连接图 (27)图4-13 共直流母线的连接 (28)图5-1 操作面板示意图 (33)图5-2 三级菜单操作流程图 (35)图5-3 快速调试流程图 (38)图6-1 加减速时间示意图 (42)图6-2 载频对环境的影响关系图 (43)图6-3 直流制动示意图 (47)图6-4 正反转死区时间示意图 (47)图6-5 PI参数示意图 (49)图6-6 V/F曲线示意图 (50)图6-7 手动转矩提升示意图 (51)图6-8 两线式运转模式1示意图 (53)图6-9 两线式运转模式2示意图 (53)图6-10 三线式运转模式1示意图 (53)图6-11 三线式运转模式2示意图 (54)图6-12 模拟给定与设定量的对应关系 (55)图6-13 给定量与模拟量输出的对应关系 (57)图6-14 跳跃频率示意图 (61)图6-15 摆频运行示意图 (62)图6-16 FDT电平示意图 (63)图6-17 频率到达检出幅值示意图 (63)图6-18 过程PID原理框图 (64)图6-19 偏差极限与输出频率的对应关系 (67)图6-20 多段速运行逻辑图 (68)图6-21 电机过载保护系数设定 (69)图6-22 过压失速功能示意图 (70)图6-23 限流保护功能示意图 (71)图10-1 制动电阻的安装 (92)图10-2 制动单元的连接 (92)图10-3 制动单元的并联连接 (92)警告安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。
英威腾chf100变频器说明书
英威腾chf100变频器说明书英威腾 CHF100 变频器说明书一、产品概述英威腾 CHF100 变频器是一款高性能的交流变频调速器，广泛应用于工业自动化领域的各种电机调速控制场合。
它采用了先进的控制技术和高品质的硬件设计，具有调速精度高、稳定性好、节能效果显著等优点。
二、技术规格1、输入电源电压范围：三相 380V 480V ± 15%频率范围：50/60Hz ± 5%2、输出电源电压范围：0 输入电压频率范围：0 600Hz3、控制方式V/F 控制无速度传感器矢量控制4、过载能力150%额定电流 60s，180%额定电流 10s5、调速精度开环：± 1%最高转速闭环：± 005%最高转速6、防护等级IP20三、安装与接线1、安装环境环境温度：－10℃ 50℃相对湿度：5% 95%（无凝露）避免安装在有腐蚀性气体、易燃气体、灰尘多、震动大的场所。
2、安装方式可以采用壁挂式或柜式安装。
3、接线注意事项确保输入和输出电源线连接正确，相序无误。
控制线应采用屏蔽线，并与电源线分开布线，以减少干扰。
四、操作面板说明1、显示区域可以显示频率、电流、电压、转速等运行参数。
2、按键功能“运行”键：启动变频器运行。
“停止”键：停止变频器运行。
“上/下”键：用于调节参数值和查看不同的参数。
“菜单”键：进入参数设置菜单。
五、参数设置1、基本参数电机额定功率、额定电压、额定电流、额定频率等。
2、运行参数加速时间、减速时间、频率上限、频率下限等。
3、保护参数过流保护值、过压保护值、欠压保护值等。
六、运行模式1、本地模式通过操作面板控制变频器的运行和停止，调节运行频率。
2、远程模式可以通过外部端子控制变频器的运行和停止，以及给定频率。
3、通信模式支持多种通信协议，如 Modbus、Profibus 等，实现与上位机的通信控制。
七、故障诊断与排除1、常见故障代码如“OC”表示过流故障，“OU”表示过压故障等。
英威腾变频器说明书产品特点
英威腾变频器说明书产品产品特点
1、功率范围:15kW~1500 kW;
2、输入电源:三相AC 660V或三相AC 1140V，50Hz;
3、控制方法:无PG矢量控制、有PG矢量控制、转矩控制、V/F
控制;
4、起动转矩:有PG矢量控制OHz/180%(VC):无PG矢量控制
0.5Hz/150%(SVC);
5、对重负荷实现软起动和软停车，起动电流小，起动速度平稳，对电网冲击小;
6、S形曲线可根据现场工况灵活调整，减少起动时对设备的动张力;
7、多达27种运行控制及保护，如过流、过压、过载、欠压、缺相、短路等;
8、可按客户要求选配扩展卡;
9、可选择防爆设计。
CHH100系列高压变频器
多重化移相整流和逆变技术，谐波少，功率因数高。
采用国际先进控制平台，内置PID调整器及端子可编程设定功能，可实现闭环控制，保护功能完善。
主要应用与电力、冶金、石油石化、化工、建材、市政等行业。
英威腾变频器说明书
英威腾变频器采用DSP控制系统，实现无速度传感器矢量控制，有效抑制低频震荡；丰富的端子使应用更加灵活。
主要应用于风机、泵类负载及对速度控制精度、转矩响应速度、低频输出有较高要求的场合。
一、优化的V/F控制CHF系列变频器采用DSP控制系统，完成优化的V/F控制，比传统V/F控制更具优越的性能。
二、经济型结构（G/P合一）CHF系列变频器为通用型变频器，主要面向简单调速应用客户，采用G/P合一结构，更能满足大部分客户的功能需求。
功能模块名称功能说明独立外引键盘实现本机键盘与外引键盘的双重控制及变频器运行状态的监视LED外引键盘：为简易型键盘，可实现本机键盘的所有功能串行通讯功能提供RS485物理通讯接口（选配）内嵌MODBUS RTU和ASCⅡ两种通讯模式端子功能提供丰富的端子控制功能供用户自由选择三、主要技术参数1、输出频率范围：0.00～600.00Hz2、速度控制方式：V/F控制3、指令通道方式：操作面板、端子控制、远程通讯控制4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、高速脉冲给定、远程通讯给定、多段速给定、PLC给定、PID闭环给定等，可以多种频率组合和切换5、起动转矩大：1Hz/150%6、载波频率范围：1.0K～15.0KHz7、速度控制精度：±5%最高速度8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定9、自动限流：能限制电机电流的最大值，从而可靠地保护变频器和电机10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求11、多功能键盘：提供三种快捷调试模式，满足用户的多种应用要求12、所有的输入、输出端子皆为可编程的，方便用户的使用13、高速脉冲输入输出功能：可实现定长控制和脉冲计数可靠性设计1、全系列独立风道设计全系列独立风道散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性G/P合一设计，方便客户选型的适用性2、宽电网电压设计电网输入电压在-15%～15%，变频器可安全运行，用户无须其他处理3、超强的保护功能为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护提供故障自动复位功能，方便常规故障的自动排除内置雷击过流保护装置，有效提高对于感应雷的自我保护功能4、标准的制造平台具有防静电、防腐蚀、防粉尘的三防漆处理工艺专业化流水生产线严格的生产管理制度应用场合⊙锅炉鼓、引风机、煤矿井下排风机⊙中央空调节能改造；⊙油田注水泵、输油泵；⊙空压机节能改造；⊙循环水泵、补水泵、恒压供水；⊙音乐喷泉。
英威腾变频器介绍
英威腾CHF100系列通用型变频器型号：CHF100－022G/030P－41 接线1.1设备的连接方式电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机1.2接线端子图1.31.3.1 注意事项使用多芯屏蔽电缆或双绞线连接控制端子。
靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE。
布线时控制电缆远离主电路和强电线路20cm以上，避免平行走线，采用垂直布线，以防1235位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码2.2操作流程三级菜单分别为：1、功能码组号（一级菜单）；2、功能码标号（二级菜单）；3、功能码设定值（三级菜单）；说明：在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。
两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。
举例：将功能码P1.01从00.00 Hz更改设定为01.05 Hz的示例。
在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。
如实际检测参数、运行记录参数等；2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。
变频器出现故障后，变频器会提示相关的故障信息。
可以通过键盘上的 STOP/RST 键或者端子功能（P5组）进行故障复位，变频器故障复位以后，处于待机状态。
如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。
电机参数自学习操作步骤如下：首先设置P0.01为键盘指令通道。
然后输入电机名牌参数：P2.00:电机额定功率；P2.01:电机额定频率；P2.02:电机额定转速；P2.03:电机额定电压；P2.03:电机额定电流。
设置P0.12为1，然后按键盘面板上 RUN 键，变频器自动进行电机参数自学习，变频器会自动计算出下列参数，详细电机参数自学习过程参考功能码P0.12的说明：P2.06:电机定子电阻；P2.01:电机转子电阻；P2.02:电机定、转子电感；P2.03:电机定、转子互感；P2.03:电机空载电流。
英威腾变频器资料
130BC252.10
130BC301.10
1
8
1
9
6 7
4 2 5
3 8
9
15
14
图 1.2 特写图： LCP 和控制功能
13 (IP 21/54 NEMA 1/12)
图 1.1 D1 内部组件
13 (IP 20/Chassis)
1 LCP（本地控制面板） 2 RS-485 串行总线连接器 3 数字 I/O 和 24 V 电源 4 模拟 I/O 连接器 5 USB 连接器 6 串行总线端子开关 7 模拟开关 (A53)、(A54) 8 继电器 1（01、02、03）
电压 [V] 3x400 3x400 3x500 3x500 3x525 3x525 3x690 3x690
放电时间
功率规格 [kW] 90-250 110-315 110-315 132-355 75-250 90-315 90-250 110-315
最短等待时间 [分钟] 20 20 20 20 20 20 20 20
31
5.6 用 MCT-10 设置软件进行远程编程
35
6 应用示例
36
6.1 简介
36
6.2 应用示例
36
7 状态信息
41
7.1 状态显示
41
7.2 状态消息定义表
41
8 警告和报警
43
8.1 系统监测
43
8.2 警告和报警类型
43
8.2.1 警告
43
8.2.2 报警跳闸
43
8.2.3 报警（跳闸锁定）
如果变频器额定值低于电动机额定值，则 无法实现完全的电动机输出。
2.3 机械安装
英威腾chf100变频器说明书
目录目录安全注意事项 (3)1 概况 (4)1.1 变频器的综合技术特性 (4)1.2 变频器的铭牌说明 (5)1.3 变频器系列机型 (5)1.4 变频器各部件名称说明 (7)1.5 变频器外形尺寸 (9)1.6 制动电阻/制动单元选型 (11)2 开箱检查 (16)3 拆卸和安装 (17)3.1 变频器运行的环境条件 (17)3.2 变频器安装间隔及距离 (18)3.3 外引键盘的安装尺寸（小） (19)3.4 外引键盘的安装尺寸（大） (19)3.5 盖板的拆卸和安装 (20)4 接线 (22)4.1 外围设备的连接图 (23)4.2 接线端子图 (24)4.3 标准接线图 (26)4.4 断路器、电缆、接触器、电抗器规格表 (26)4.5 主回路的连接 (30)4.6 控制回路的连接 (32)4.7 符合EMC要求的安装指导 (34)5 操作 (37)5.1 操作面板说明 (37)5.2 操作流程 (40)5.3运行状态 (41)5.4 快速菜单 (42)6 详细功能说明 (45)目录P0组基本功能组 (45)P1组起停控制组 (48)P2组电机参数组 (50)P3组频率给定功能组 (50)P4组辅助运行功能组 (53)P5组输入端子组 (54)P6组输出端子组 (58)P7组人机界面组 (61)P8组增强功能组 (63)P9组 PID控制组 (67)PA组简易PLC及多段速控制组 (70)PB组保护参数组 (73)PC组串行通讯组 (75)PD组补充功能组 (76)PE组厂家功能组 (77)7 故障检查与排除 (78)7.1 故障信息及排除方法 (78)7.2 常见故障及其处理方法 (80)8 保养和维护 (81)8.1 日常维护 (81)8.2 定期维护 (81)8.3 变频器易损件更换 (82)8.4 变频器的保修 (82)9 通讯协议 (83)9.1 协议内容 (83)9.2 应用方式 (83)9.3 总线结构 (83)9.4 协议说明 (83)9.5 通讯帧结构 (83)9.6 命令码及通讯数据描述 (85)10 功能参数简表 (93)安全注意事项警告安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。
英威腾变频器简易通用手册说明书
英威腾变频器简易通用手册本手册简要介绍了英威腾变频器(以下简称“本产品”)的安全注意事项、端子功能说明、快速运行说明、常用功能参数、键盘、外围接线、常见故障等部分内容。
更多功能介绍请扫描本手册第8条或变频器机身英威腾电子说明书平台二维码，查阅完整版电子说明书。
如果终端用户为军事单位，或将本产品用于兵器制造等用途时，请遵守《中华人民共和国对外贸易法》有关出口管制的相关规定，办理相应手续。
1、安全注意事项1.1 警告标识1.2 安全指导1.3 环境条件2、端子功能说明下述内容列出部分常见端子符号及说明，更多内容介绍请扫描本手册第8条或变频器机身英威腾电子说明书平台二维码，查阅完整版说明书。
表2.1主回路端子说明基本控制回路接线，以英威腾Goodrive350系列高性能多功能变频器为例，具体内容请查阅对应系列说明书。
图 2.1基本控制回路接线图表2.2基本控制回路端子说明3、快速运行说明接线及电源检查确认无误后，合上变频器输入侧交流电源的空气开关，给变频器加电，以带LED键盘变频器为例（其他键盘参见对应系列完整版说明书），键盘首先显示“8.8.8.8.8.”，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初始化完毕，变频器处于待机状态。
LED显示“88888且7个指示灯全亮待机状态8.8.8.8.8.50.00快速运行操作如下图所示：4、常用功能参数设置下述功能参数表中列出部分常见功能码，更多内容请扫描本手册第8条或变频器机身英威腾电子说明书平台二维码，查阅完整版说明书。
“○”：表示该参数的设定值在变频器处于停机、运行状态中，均可更改；“◎”：表示该参数的设定值在变频器处于运行状态时，不可更改；“●”：表示该参数的数值是实际检测记录值，不能更改.变频器已对各参数的修改属性作了自动检查约束，可帮助用户避免误修改。
Goodrive3505、键盘简介表5.1 LCD键盘简介上键：下键：左键：右键：表5.2 LED键盘简介调节频率。
英威腾变频器说明书
英威腾变频器说明书英威腾变频器说明书目录1：引言1.1 产品概述1.2 产品特点1.3 使用前须知2：安装指南2.1 安全注意事项2.2 安装环境要求2.3 变频器安装步骤2.3.1 变频器组装2.3.2 电源连接2.3.3 控制设备连接2.4 接地和绝缘测试3：启动与配置3.1 变频器启动步骤3.1.1 检查参数设置 3.1.2 启动变频器 3.2 参数配置3.2.1 主要参数列表 3.2.2 参数设置方法 3.3 故障排除4：使用指南4.1 控制界面介绍4.1.1 主界面4.1.2 参数调节界面 4.1.3 运行监控界面 4.2 基本操作指南4.2.1 启动与停止 4.2.2 速度控制4.2.3 方向控制4.2.4 刹车控制4.3 高级功能介绍4.3.1 频率、电流、电压调节 4.3.2 运行模式调节4.3.3 保护功能5：维护与保养5.1 清洁与防尘5.2 散热处理5.3 维修注意事项6：技术规格6.1 电气参数6.2 控制参数6.3 外部接口6.4 工作环境7：附件附件1：产品安装示意图附件2：故障解决方案附录1：法律名词及注释- 变频器：变频器是一种用于改变电动机运行电压和频率的设备，以调节电动机运行速度和输出功率。
- 接地：将电气设备与地面接地，以保护人身安全和设备正常运行。
- 绝缘测试：通过测量电气设备的绝缘阻抗来判断其绝缘性能是否良好。
- 故障排除：为了解决设备故障，通过分析故障原因并采取相应措施来恢复设备的正常工作。
- 频率调节：调节变频器输出电压的频率，从而控制电动机的转速。
- 电流调节：调节变频器输出电流大小，以满足电动机的负载要求。
- 电压调节：调节变频器输出电压大小，以适应不同的电动机工作需要。
- 运行模式调节：根据实际需求选择合适的运行模式，如恒定转速模式、恒定扭矩模式等。
- 保护功能：变频器具有过载保护、短路保护、过温保护等功能，以保护电动机和变频器本身。
invt英威腾CHF100A变频器 MSDS
invt英威腾CHF100A变频器 MSDS一、产品概述invt英威腾CHF100A变频器是一种高性能的电力传动设备，广泛应用于各种机械设备的驱动系统中。
本文将重点介绍该变频器的材料安全数据表（Material Safety Data Sheet，简称MSDS），旨在提供相关安全信息，确保用户正确并安全地使用该产品。
二、产品组成与用途1. 产品组成invt英威腾CHF100A变频器由以下部分组成：a) 电源模块b) 逆变模块c) 控制模块d) 散热模块e) 通讯接口模块f) 辅助电源模块g) 外壳及散热装置2. 产品用途invt英威腾CHF100A变频器主要应用于以下领域：a) 工业生产线b) 电机驱动c) 水泵控制d) 风机控制e) 制冷设备等三、物质成分invt英威腾CHF100A变频器的主要物质成分如下：1. 电路板：高纯度玻璃纤维、环氧树脂、铜等。
2. 散热器：铝合金。
3. 外壳：高强度塑料。
四、产品安全性评估invt英威腾CHF100A变频器在正常使用情况下，不存在对人体健康产生直接风险的物质。
然而，在使用过程中，建议用户遵循以下安全操作指南：1. 使用适当的个人防护装备，包括眼睛防护、手套和防护服。
2. 避免长时间接触高温散热器，以免烫伤。
3. 在维修或更换零部件时，确保设备已断电，并由专业人员操作。
4. 注意正确的电气接线，避免电击风险。
五、应急措施1. 眼睛接触：如不慎与产品中的化学物质接触到眼睛，应迅速用大量清水冲洗眼睛，并及时就医。
2. 皮肤接触：如不慎与产品中的化学物质接触到皮肤，应迅速用清水冲洗，并用肥皂清洗受影响区域。
3. 吸入：如不慎吸入化学物质，应迅速将患者移至空气新鲜处，并立即就医。
4. 吞食：如不慎吞食化学物质，应立即给予患者大量清水漱口，并及时就医。
六、环境保护措施invt英威腾CHF100A变频器的使用和维修不应对环境造成不可逆转的污染。
建议在报废或处理该产品时，应遵循相关环保法规，将废弃物投放至指定的回收站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
英威腾CHF100系列通用型变频器
型号：CHF100－022G/030P －4
1 接线
1.1设备的连接方式
电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机
1.2接线端子图 1.
2.1主回路端子
1.2.2控制回路端子
1.3 控制回路连接 1.3.1 注意事项
使用多芯屏蔽电缆或双绞线连接控制端子。
靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE 。
布线时控制电缆远离主电路和强电线路20cm 以上，避免平行走线，采用垂直布线，以防止外部干扰引起变频器误动作。
1.3.2控制板端子说明
1.3.3控制板跳线说明
功能指示灯
数据确认键
移位键
停止键故障复位键
2 操作
2.1 操作面板说明2.1.1面板示意图
2.1.2按键功能说明
2.1.3指示灯说明
1）功能指示灯说明：
2
3）数码显示区：
5位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码
2.2操作流程
2.2.1参数设置
三级菜单分别为：
1、功能码组号（一级菜单）；
2、功能码标号（二级菜单）；
3、功能码设定值（三级菜单）；
说明：在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。
两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。
举例：将功能码P1.01从00.00 Hz更改设定为01.05 Hz的示例。
停态
三级菜单操作流程图
在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：
1）该功能码为不可修改参数。
如实际检测参数、运行记录参数等；
2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。
2.2.2故障复位
变频器出现故障后，变频器会提示相关的故障信息。
可以通过键盘上的 STOP/RST 键或者端子功能（P5组）进行故障复位，变频器故障复位以后，处于待机状态。
如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。
2.2.3电机参数自学习
电机参数自学习操作步骤如下：
首先设置P0.01为键盘指令通道。
然后输入电机名牌参数：
P2.00:电机额定功率；
P2.01:电机额定频率；
P2.02:电机额定转速；
P2.03:电机额定电压；
P2.03:电机额定电流。
设置P0.12为1，然后按键盘面板上 RUN 键，变频器自动进行电机参数自学习，变频器会自动计算出下列参数，详细电机参数自学习过程参考功能码P0.12的说明：
P2.06:电机定子电阻；
P2.01:电机转子电阻；
P2.02:电机定、转子电感；
P2.03:电机定、转子互感；
P2.03:电机空载电流。
在自学习过程中，键盘会显示 TUN－1、TUN－2，当键盘显示―END―后，电机参数自学习过程结束。
注意：参数自学习过程中，电机要和负载脱开，否则，自学习得到的电机参数可能不正确。
2.2.4快捷菜单设置
变频器提供了三种快捷菜单，通过P7.03选择。
在调用快捷菜单时，在快捷菜单中参数的显示形式为“LP0.11”、“nP0.11”、“hP0.11”，三种显示模式分别代表三种调试方法，都表示的是功能参数P0.11，在快捷菜单中修改参数与在普通编程状态下修改相应参数效果相同。
2.3运行状态
2.3.1上电初始化
变频器上电过程，系统首先进行初始化，LED显示为“8.8.8.8.8”。
等初始化完成以后，变频器处于待机状态。
2.3.2待机
在停机、故障和运行状态下，可显示多种状态参数。
可由功能码P7.06、P7.07(运行参数)，P7.08（停机参数）按二进制的位选择该参数是否显示。
在停机状态下，共有十个停机状态参数可以选择是否显示。
是否显示由功能码P7.07、P7.08按位（转化为二进制）选择，按》/SHIFT 键向右顺序切换显示选中的参数，按 DATA/ENT + QUICK/JOC 键向左顺序切换显示选中的参数。
2.3.3运行
在运行状态下，共有二十二个状态参数可以选择是否显示。
是否显示由功能码P7.08按位（转化为二进制）选择，按》/SHIFT 键向右顺序切换显示选中的参数，按 DATA/ENT + QUICK/JOC 键向左顺序切换显示选中的参数。
2.3.4故障
在故障状态下，除了显示停机状态下的状态参数外，还会显示故障状态，按》/SHIFT 键向右顺序切换显示选中的参数，按 DATA/ENT + QUICK/JOC 键向左顺序切换显示选中的参数。
2.4快速菜单
快捷菜单提供更为快捷的查看和修改功能参数的方法。
变频器提供了三种快捷菜单，通过P7.03选择。
2.4.1快捷菜单操作
快捷菜单分为两级菜单，对应普通编程方法的二、三级菜单，没有一级菜单。
操作举例如下：
说明：在停机或运行显示界面下，按 QUICK/JOG 进入快捷一级菜单，用UP 和 DOWN 键可选择不同的快捷参数，然后按 DATA/ENT 进入二级菜单，快捷二级菜单修改方法和普通参数三级菜单修改方法相同。
若要退回上层显示，按 QUICK/JOG。
2.4.2快捷调试模式
2.4.2.1快捷调试模式1
通过设定P7.03为3，选择快捷调试模式1，该模式是按照厂家提供的快速调试菜单进行调试，其
调试的参数表如下表所示：
停机或运行
3 详细功能说明
P0 组
0：G型机，适用于恒转矩负载
1：P型机，适用于恒功率负载
CHF100－022G/030P－4
4 故障检查与排除
4.2 常见故障及其处理方法
变频器使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析：
上电无显示：
用万用表检查变频器输入电源是否和变频器额定电压相一致。
请检查并排除问题。
检查三相整流桥是否完好。
若整流桥已经炸开，请寻求服务。
检查CHARGE灯是否点亮。
如果此灯没有亮，请寻求服务。
上电后电源空气开关跳开：
检查输入电源之间是否有接地或短路情况。
排除存在问题。
检查整流桥是否已经击穿，若已损坏，寻求服务。
变频器运行后电机不转动：
检查U、V、W之间是否有均衡的三相输出。
若有，请检查电机是否损坏或被堵转。
如无该问题，请确认电机参数是否设置正确。
可有输出但三相不均衡，请寻求服务。
若没有输出电压，请寻求服务。
上电变频器显示正常，运行后电源空气开关跳开：
检查输出模块之间相间是否存在短路情况。
若是，请寻求服务。
检查电机引线之间是否存在短路或接地情况。
若有，请排除。
若跳闸是偶尔出现而且电机和变频器之间距离比较运，则考虑输出交流电抗器。
5 保养和维护
5.1 日常维护
为了防止变频器的故障，保证设备正常运行，延长变频器的使用寿命，需要对变频器进行日常的维护，日常维护的内容如下表示：
5.2 定期维护
为了防止变频器发生故障，确保长时间高性能稳定运行，用户必须定期（半年以内）对变频器进行检查，检查内容如下表示：
5．3变频器易损件更换
变频器中的风扇和电解电容是容易损坏的部件，为保证变频器长期、安全、无故障运行，对易损器件要定期更换。
易损件更换时间如下：
风扇：使用超过2万小时后须更换
电解电容：使用3－4万小时后须更换
6 功能参数简表
CHF系列变频器的功能参数按功能分组，有P0～PE共16组，每个功能组内包括若干功能码。
功能码采用三级菜单，如“P8.08”表示为第P8组功能的第8号功能码。
为了便于功能码的设定，在使用操作面板进行操作时，功能组号对应一级菜单，功能码号对应二级菜单，功能码参数对应三级菜单。
1、功能表的列内容说明如下：
第1列“功能码”：为功能参数组及参数的编号；
第2列“名称”：为功能参数完整名称；
第3列“参数详细说明”：为该功能参数详细描述；
第4列“设定范围”：为功能参数的有效设定值范围，在操作面板LCD液晶显示器上显示；
第5列“缺省值”：为功能参数的出厂原始设定值；
第6列“更改”：为功能参数的更改属性（即是否允许更改和更改条件），说明如下：
“①”表示该参数的设定值在变频器处于停机、运行状态中，均可更改；
“∙”表示该参数的设定值在变频器处于运行状态时，不可更改；
“ ”表示该参数的数值是实际检测记录值，不能更改；
第7列“序号”：为该功能码在整个功能码中的排列序号，同时，也表示通讯时的寄存器地址。
2、“参数进制”为十进制（DEC），若参数采用十六进制表示，参数编辑时其每一位的数据彼此独立，部分位的取值范围可以是十六进制的（0～F）。
