起重电磁铁的安全技术要求

起重电磁铁的安全技术要求

起重电磁铁的安全技术要求起重电磁铁是一种利用电磁吸力来提起和搬运重物的设备。

为了确保使用过程中的安全性,有一系列的技术要求需要满足。

以下是起重电磁铁的安全技术要求的详细介绍:1. 电源供应:起重电磁铁使用电源来产生电磁力,所以供电系统必须稳定可靠。

电源供应应该符合国家标准,且需要保证电压稳定、电流合适,并装有短路保护设备。

2. 力矩控制:起重电磁铁使用电磁力来提起重物,所以需要对电磁力进行控制。

控制系统应该能够实时检测和监控电磁力,并通过合适的控制手段来调整力矩大小,以确保提升的重物不超过起重电磁铁的承载能力。

3. 结构设计:起重电磁铁的结构设计应该合理,能够承受所需吊装的最大负载,并具备足够的强度和刚度。

关键结构部件要通过强度计算和安全系数验证,确保在使用过程中不会出现断裂或变形等问题。

同时,需要设计适当的吊装点,以确保吊装时的稳定性和安全性。

4. 电磁力检测:起重电磁铁应配备电磁力检测设备,能够实时监测电磁力的大小和变化。

检测设备应具备高精度和可靠性,并能进行定期的校准和维护。

5. 保护装置:起重电磁铁应配备适当的保护装置,以确保在操作过程中的安全性。

例如,应装有过载保护装置,能够在电磁力超过额定值时自动停止工作,以避免超过设备承载能力。

还应装有温度保护装置,能够在温度过高时自动断电,以避免设备过热。

6. 环境适应性:起重电磁铁应适应不同的工作环境。

例如,在潮湿的环境中,应采取防潮措施,以防止电磁铁受潮导致短路或损坏。

在高温环境中,应采取散热措施,以保持起重电磁铁的正常工作温度。

7. 操作员要求:使用起重电磁铁的操作员应接受专业培训,掌握起重电磁铁的工作原理和安全操作规程。

操作员应使用适当的个人防护装备,如安全帽、手套、护目镜等,并且应按照操作规程进行操作,避免操作失误导致事故发生。

8. 定期检测和维护:起重电磁铁应定期进行检测和维护,以确保其安全性和可靠性。

检测内容包括电磁力的检测、金属表面的检查和清洁、结构件的检查和紧固、电气元件的检查和维护等。

起重电磁铁样本

起重电磁铁样本
830/640 830/640 1000/750 1200/850 1400/1050 1300/1000 1750/1200 2400/1800 2600/1950 4160/2950
设备成套性
按起重电磁铁最大功率选择电控箱和电缆卷筒等设备
LMT-A 系列吊运废钢等散料用高频圆形起重电磁铁 技术参数(额定电压 DC220V,通电持续率 TD=75%,吊运温度 100℃以下)
LMC1650 36/22
LMC2100 41/25 9.0/5.5 1300 1270 250 50 175 8500
LMC2650 48/28
LMC3300 51/31
LMC3800 66/40
LMC4350 95/57
LMC5100 98/59
LMC7400 104/65
LMC9800 118/71
17.6/11 22.4/13.6 23.8/14.3 27.1/16.3 34.8/21.8 1650 1500 350 60 210 1300 1800 1500 350 60 210 14500 1850 1500 350 60 210 15500 2100 850 400 70 250 21000 2400 2000 450 80 280 28000
mm
1500 280 125 60
kg
5500 73/43.8 16.7/9.6
电流(冷态/热态) A 功率(冷态/热态) KW
吊运能力 铸铁锭 2300/1900 2300/1900 3000/250 3600/3000 4300/3650 5000/4400 5400/4700 7000/6000 7700/6300 9100/7600 切料头 Kg (冷态/热 1500/1200 1500/1200 2000/1600 2300/2050 2900/2300 3300/2700 3650/2950 44000/3500 4760/3760 7650/5720 1#废钢 态) 2#废钢

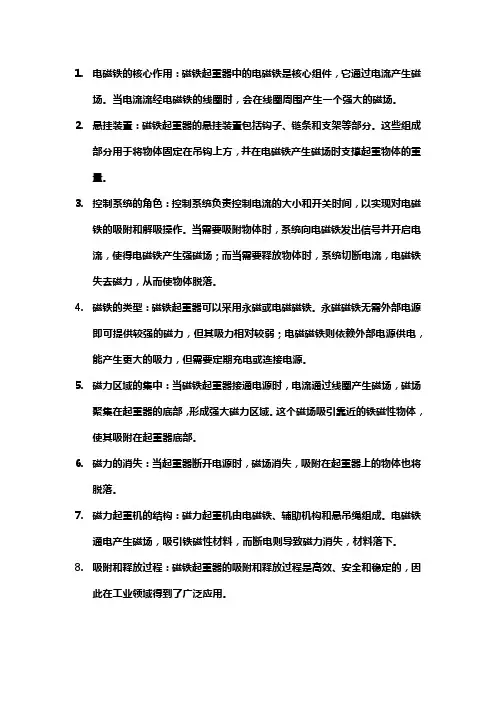

磁铁起重器工作原理

磁铁起重器工作原理

1.电磁铁的核心作用:磁铁起重器中的电磁铁是核心组件,它通过电流产生磁
场。

当电流流经电磁铁的线圈时,会在线圈周围产生一个强大的磁场。

2.悬挂装置:磁铁起重器的悬挂装置包括钩子、链条和支架等部分。

这些组成
部分用于将物体固定在吊钩上方,并在电磁铁产生磁场时支撑起重物体的重量。

3.控制系统的角色:控制系统负责控制电流的大小和开关时间,以实现对电磁
铁的吸附和解吸操作。

当需要吸附物体时,系统向电磁铁发出信号并开启电流,使得电磁铁产生强磁场;而当需要释放物体时,系统切断电流,电磁铁失去磁力,从而使物体脱落。

4.磁铁的类型:磁铁起重器可以采用永磁或电磁磁铁。

永磁磁铁无需外部电源
即可提供较强的磁力,但其吸力相对较弱;电磁磁铁则依赖外部电源供电,能产生更大的吸力,但需要定期充电或连接电源。

5.磁力区域的集中:当磁铁起重器接通电源时,电流通过线圈产生磁场,磁场
聚集在起重器的底部,形成强大磁力区域。

这个磁场吸引靠近的铁磁性物体,使其吸附在起重器底部。

6.磁力的消失:当起重器断开电源时,磁场消失,吸附在起重器上的物体也将
脱落。

7.磁力起重机的结构:磁力起重机由电磁铁、辅助机构和悬吊绳组成。

电磁铁
通电产生磁场,吸引铁磁性材料,而断电则导致磁力消失,材料落下。

8.吸附和释放过程:磁铁起重器的吸附和释放过程是高效、安全和稳定的,因
此在工业领域得到了广泛应用。

起重磁铁原理

起重磁铁原理

起重磁铁原理
起重磁铁原理: 激磁产生磁场,磁场吸附铁磁物体
起重磁铁是利用电流通过导线时所产生的磁场来实现吸附金属物体的一种设备。

其原理是根据电流在导线周围会产生磁场的特性。

首先,起重磁铁的核心部分是一个电磁铁体,内部包含绕组和铁芯。

绕组是由导线缠绕而成,当电流通过导线时,产生的磁场能够通过铁芯传导和聚集。

当电流通过导线时,围绕导线的磁场产生磁力线。

这些磁力线会通过电磁铁体中的铁芯,因为铁芯具有高导磁性,它可以增强磁场和磁力线的密度。

由于铁芯的存在,磁力线会因为铁芯的吸引而被密集地聚集在铁芯的末端。

这个末端成为了磁力的最强点,也是起重磁铁能够有效吸附金属物体的位置。

当金属物体接近这个末端时,它会受到磁力的作用而被吸附在磁铁上。

当需要释放物体时,只需要切断电流,导线中不再有电流通过时,磁力也会消失,金属物体就会被自动释放出来。

起重磁铁的原理简单而高效,广泛应用于各种起重和搬运场景。

它能够轻松吸附和释放金属物体,为人们的搬运工作提供了很大的便利。

起重电磁铁的安全技术要求

起重电磁铁的安全技术要求

起重电磁铁的安全技术要求起重电磁铁是一种用于吊装和搬运重物的设备,采用电磁原理产生吸引力。

为了确保起重电磁铁的安全使用,需要遵守一系列的技术要求。

以下是关于起重电磁铁安全技术要求的详细介绍。

1. 设备的选型和安装:起重电磁铁的选型需根据实际需求和使用环境进行选择,确保能够满足起重工作的要求。

在安装过程中,需要确保电磁铁的固定牢固、稳定可靠,以防止在起重过程中发生意外。

2. 电源的配备和接地:起重电磁铁需要可靠的电源供应。

在安装时,需确保电源系统符合相关的规范要求,电源线路的电压稳定,且能够满足电磁铁的额定电压和电流要求。

同时,起重电磁铁的电源系统需要进行良好的接地,确保安全操作。

3. 控制系统的设计:起重电磁铁的控制系统需要设计合理,能够实现起重电磁铁的安全、稳定操作。

控制系统应具备启动、停止、急停等功能,有良好的绝缘保护和过载保护措施,避免发生意外事故。

4. 检测和保护装置:起重电磁铁需要配备适当的检测和保护装置,用于监测起重过程中的相关参数,并在异常情况下及时采取保护措施。

例如,起重电磁铁应配备有过载保护装置,当超过其额定吊重时能自动报警。

5. 操作规程和注意事项:为保证起重电磁铁的安全使用,需要制定严格的操作规程,并向操作人员进行培训。

操作人员应熟悉设备的使用方法、操作流程和注意事项,并严格按照规程进行操作,避免操作失误造成意外。

6. 定期维护和检修:起重电磁铁需要定期维护和检修,以确保设备的正常运行和安全性。

维护包括清洁、检查设备的各个部件是否正常,保证各个连接紧固可靠等。

如果发现异常情况,应及时进行检修和更换。

7. 安全防护设施:为保障人身安全,起重电磁铁使用的场地需设置相应的安全防护设施。

例如,需要设置隔离带、禁止信号、安全警示标识等,提醒其他人员保持安全距离,避免发生意外事故。

总结起来,起重电磁铁的安全技术要求主要包括选型和安装、电源的配备和接地、控制系统的设计、检测和保护装置、操作规程和注意事项、定期维护和检修、安全防护设施等。

起重电磁铁

起重电磁铁

1.通电持续率:电磁铁的工作状态为反复短时工作制,基本型电磁铁通电持续率为50-60%,高频电磁铁通电持续率为75%,一个工作周期通常为10分钟左右。

即:TD%= tp /(tp+tn)×100%tp为工作时间; tn为休止时间。

电磁铁从通电吊起被吸物、送到目的地,到释放被吸物的整个一段时间为工作时间tp;返回原来位置的时间为休止时间tn;一个周期是工作时间与休止时间之和。

即在一个工作周期内有tp的时间通电用来吊运的,另有tn的时间用于停电放料后返回原来吸料场地。

电磁铁使用时,请按额定TD执行,若超标准长期使用,会使电磁铁温升过高,影响电磁铁使用寿命。

2.绝缘:电磁铁线圈两引出线与顶盖外壳之间的电阻称为绝缘电阻。

冷态绝缘电阻不小于10MΩ。

3.耐压:耐压是指在电磁铁线圈与顶盖外壳间施加工频3000V高电压,持续一分钟,无击穿、闪络等现象,即认为电磁铁对地绝缘正常。

4.电磁力:电磁铁工作时电磁力的计算依据麦克斯韦方程。

5.磁路:磁路的计算满足基尔霍夫磁路定律。

6.吸力安全系数Kr的确定根据不同的被吸物确定安全系数。

Kr=F/GF:电磁吸力; G:额定吊运重量7.电磁吸力的计算F=(B^2)S/2μ0…………………………⑵F:电磁力; B:气隙磁密;S:磁极与负载接触面积μ0:真空导磁系数8.结构设计首先需对所设计的产品进行结构确认,根据被吸物的工艺技术资料,产品的外形结构;并根据电磁铁的原理确定具体的磁路结构形态。

根据电磁场理论和经验合理地选择B值和S值,确定主磁路中铁芯的截面积具体尺寸。

具体结构设计是根据生产现场需要选定的。

并依据磁通连续性原理,铁芯内的磁通与顶板中的磁通大致相等,即Φ01=Φ02,而Φ=BS,由此可确定磁轭板的厚度结构。

9.磁路计算起重电磁铁线圈的结构确定后,磁路就对应地确定了。

根据基尔霍夫磁路第一第二定律,进行磁路的分段计算:IN=∑HiLiI:电磁线圈励磁电流;N:电磁线圈线圈匝数;Hi:分段磁路对应磁场强度;Li:分段磁路对应长度。

起重电磁铁的发展史

起重电磁铁的发展史

起重电磁铁的发展史
《起重电磁铁的发展史》
起重电磁铁是一种利用电磁原理来吸附和提起重物的装置,其发展历史可以追溯到19世纪初。

起重电磁铁的发展史可以被分为以下几个阶段:早期发展、工业革命时期和现代发展。

早期发展阶段,起重电磁铁主要是由学者和发明家进行实验和改进。

最早的电磁铁可以追溯到1825年,由英国科学家威廉·斯特吉共发明。

斯特吉共的电磁铁是由螺管制成,通过电流使其
产生磁场,从而吸附铁磁性物体。

这项发明引起了人们对电磁铁潜力的兴趣,并被广泛应用于起重和吸附重物的场合。

工业革命时期,起重电磁铁得到了更广泛的应用。

随着工业化的进程,越来越多的企业和工厂开始使用电磁铁来进行货物的吸附和提升。

这一时期,电磁铁的技术得到了进一步改进和完善,使其吸附和提升的效率大大提高。

现代发展阶段,起重电磁铁的应用范围不断扩大,技术水平不断提高。

随着电气技术的进步,起重电磁铁的设计和制造变得更加精密和高效。

现代起重电磁铁不仅能够提升更大重量的物体,而且在安全性能和能耗方面也得到了很大的提升。

总的来说,起重电磁铁经历了从早期的实验阶段到现代的成熟应用阶段的发展历程,其技术水平不断提高,应用领域也不断扩大。

可以预见,随着电磁技术的不断发展和完善,起重电磁铁在未来的发展中还会有更大的突破和进步。

起重电磁铁

起重电磁铁
6、安装、运行、维护简便。
缺点: 起重电磁铁自重大、安全性能差,并且受温度和物料中锰、镍含
量的影响较大。

适用范围
可广泛应用在自动化作业线上作为材料或产品的输送控制件,在 机械手、食品机械、医疗机械、自动化控制系统中亦有应用。可 用于吸吊铸铁锭、钢球、生铁块、机加切屑,铸造厂的各种杂铁、 回炉料、切料头,打包废钢等,具有常温型、高温型、强磁型等 几乎所有特殊用途的起重电磁铁 。
考虑因素;环境因素包括:温度、湿度、磁场、电场、污染腐蚀性气体、 振动和震动冲击等。 安装和连接方式: 安装方式一般有:外螺丝或电磁铁外壳螺纹,卡槽嵌入,其它;电 源连接方式有:引线或引线+端子/187 插拔引脚,其它。
力量行程 行程是指起重电磁铁滑杆位置相对于完全吸合状态位置的距离,电磁铁
在不同的行程会产生不同的力量;一般情况下行程越小力量越大。
响应时间 从电磁铁通电到滑杆结束期待位移的时间。
周期负载
周期负载=[通电时间/ (通电时间+断电时间)]×100.电磁铁通电 会发热,所以周期负核和最长通电时间决定了电磁铁温升,电磁 铁的温升和环境温度决定了电磁铁绝缘等级的选择。
起重电磁铁:由外壳、线圈、外磁极、内磁极和非磁性锰钢板 构成,分有动力和无动力两种。
动力起重电磁铁利用起重电磁泵获得起重电磁,吸力较大,但有噪声, 且需要附有电缆或通气软管。
无动力起重电磁铁又称自吸式起重电磁铁,在提起铁时由吊钩带动活塞 杆获得起重电磁,不需要动力源,具有结构简单、无噪声等优点,但通 常只能吸取500千克以下的物料。起重电磁铁常用来吸取表面平整的物品, 被吸的物料不受有无导磁性的限制,钢板、玻璃、塑料、水泥制品和木 材等都可吸运,并可从一叠板材上逐一取料,作业效率高。

电磁起重机讲解

电磁起重机讲解

5
总结
总结
电磁起重机是一种高效、便 捷的物料搬运设备,具有广 泛的应用前景
了解其工作原理、组成和使 用注意事项,有助于更好地 发挥其作用,提高生产效率
-
XXXX
感谢观看
汇报人:xxxx
时间:20XX.XX.XX
料进行吸附和搬运
2
当电磁铁通电时,产生磁 场,铁磁性物料被吸引并
悬浮在电磁铁上
3
通过控制电流的方向和大 小,可以改变磁场的方向 和强度,从而实现物料的
水平和垂直搬运
3
主要组成
主要组成
电磁起重机主要由 以下几个部分组成
主要组成
电磁铁:用于产生磁 场,对铁磁性物料进
行吸附
搬运机构:用 于实现物料的 水平和垂直搬

控制器:用于控制 电磁铁的电流,实 现物料的吸附和搬

电源:为电磁起重机提供 电能
4
使用注意事项
使用注意事项
在使用电磁起重机时,需要注意以下几点 确保物料为铁磁性:否则无法被吸附
搬运过程中:应保持平稳,避免震动或撞击,以免 物料掉落
在搬运过程中:应随时观察物料的状态,如有异常 应及时处理
定期检查和维护电磁起重机:确保其正常运转
电磁起重机讲 解-1Fra bibliotek简介2
工作原理
3
主要组成
4
使用注意事项
5
总结
1
简介
简介
电磁起重机是一种利用 电磁原理进行物料搬运 的设备,常用于钢铁、
机械、物流等行业
由于其具有起重量大、 搬运速度快、操作方便 等优点,电磁起重机在 生产线上扮演着重要的 角色
2
工作原理
工作原理

电磁起重的原理和应用

电磁起重的原理和应用

电磁起重的原理和应用1. 介绍电磁起重是一种利用电磁原理实现起重作业的技术。

它通过通过电磁铁产生的磁场吸引和释放重物,实现起重和搬运工作。

电磁起重具有结构简单、操作方便、安全可靠等优点,因此在工业领域得到广泛应用。

2. 原理电磁起重的工作原理是基于电磁铁的磁性和非磁性材料之间的相互作用。

通常,电磁起重设备由电磁铁、电源和控制系统组成。

2.1 电磁铁电磁铁是电磁起重的核心部件。

它通常由线圈、铁芯和外壳组成。

电流通过线圈时,产生的磁场使铁芯成为一个有吸引力的磁体。

当电流中断时,磁场消失,重物从电磁铁上释放下来。

2.2 电源电源为电磁铁提供工作所需的电流。

通常,电磁起重使用直流电源,以便更好地控制电磁铁的磁化和释放。

2.3 控制系统控制系统用于操作电磁起重设备。

它可以控制电磁铁的通电和断电,实现吸引和释放重物的过程。

控制系统通常包括开关、继电器和控制面板等部件。

3. 应用电磁起重技术在许多行业和场景中得到广泛应用。

以下是一些常见的应用领域:3.1 钢铁工业电磁起重在钢铁工业中扮演着重要的角色。

它可以用于吊装和搬运炉渣、熔融金属和钢材等重物,提高生产效率并保证生产安全。

3.2 港口物流电磁起重设备在港口物流中广泛应用。

它可以用于搬运集装箱、散货和大型货物等。

相比传统的起重设备,电磁起重具有更高的灵活性和精确性。

3.3 环保领域电磁起重在环保领域中也发挥着重要作用。

它可以用于回收和处理废弃物、垃圾和建筑垃圾等。

电磁起重设备可以精确控制重物的吸引和释放,减少环境污染和二次污染。

3.4 汽车制造业汽车制造业是另一个电磁起重的应用领域。

在汽车装配线上,电磁起重可以用于搬运和安装汽车部件,提高生产效率和减少劳动强度。

4. 优势和注意事项电磁起重技术相比传统的起重设备有以下优势:•结构简单,安装方便;•操作性强,起重和搬运过程可控;•适用范围广,可应用于各种不同行业;•效率高,可以提高生产效率。

然而,在使用电磁起重设备时,我们也需要注意以下事项:•注意电磁起重设备的工作负载和额定工作电压,避免超载和电压过高导致设备损坏;•定期检查和维护电磁起重设备,确保其正常工作;•使用电磁起重设备时,应注意周围环境安全,确保起重过程中没有人员或其他物体受到伤害。

起重电磁铁安全保障措施

起重电磁铁安全保障措施

起重电磁铁安全保障措施起重电磁铁是一种专门用于起吊和转运钢材、钢板等重物的装备,它具有强大的吸力和起升能力,但同时也存在一定的安全风险。

为了确保使用起重电磁铁的安全性,以下是一些必要的安全保障措施。

首先,对起重电磁铁进行定期检查和维护是非常重要的。

在使用前,应当检查起重电磁铁的各个部件是否完好,如吸盘、电磁绞盘、吸盘控制阀等,如果有损坏或失效的情况需要立即进行修理或更换。

同时,要定期清洁电磁绞盘和吸盘,确保其正常运转。

其次,需要对起重电磁铁进行合理的负载计算和分配。

在使用时,需要根据起重电磁铁的额定吊重,结合具体的工作条件和环境,合理安排和分配负载。

过重的负荷会加大电磁铁的工作负荷,增加事故发生的风险,因此必须严格遵守负载的限制。

第三,应加强对起重电磁铁操作人员的培训和管理。

操作人员需要掌握起重电磁铁的使用方法和操作规程,了解操作过程中常见的问题和风险,并具备及时处理突发情况的能力。

同时,要加强对操作人员的安全意识教育,提高其对安全工作的重视和责任感。

第四,要合理安装和使用起重电磁铁的辅助设备。

在实际操作中,可以通过设置报警装置和安全监测系统,对起重电磁铁的工作状态和负载进行实时监控和检测,一旦发现异常情况,能够及时发出警报并采取相应的措施。

最后,建立起重电磁铁使用记录和事故报告制度。

对使用起重电磁铁的每次操作,应记录相关信息,如起吊物品的重量、高度、工作时间等,以便进行回顾和分析。

对发生的事故或异常情况要及时报告,总结经验教训,完善安全管理制度。

总之,起重电磁铁在实际应用中需要严格遵守安全保障措施,以保证人员的生命安全以及设备的正常运行。

只有做好安全保障工作,在确保效率的同时,还能有效减少事故的发生,提高工作的安全性和可靠性。

电磁起重机的原理

电磁起重机的原理

电磁起重机的原理
电磁起重机是一种利用电磁力实现起重作业的设备。

它主要由电磁铁、悬挂系统和控制系统组成。

电磁起重机的工作原理是通过控制电磁铁的电流来产生电磁力,从而实现对物体的吸附和悬挂。

电磁铁是由铁芯和绕有绝缘线圈的线圈组成的,当通过线圈的电流通入时,会在铁芯周围产生一个强大的磁场,吸附任何磁性物体。

在起重作业中,当需要吸附物体时,控制系统通过提供适当的电流至电磁铁,使其产生足够的磁力吸附住物体。

而当需要释放物体时,控制系统停止供电,使电磁铁失去磁性,物体便会被释放。

悬挂系统是将电磁铁与起重机的钩环连接起来的部分,它通常由吊钩、链条或钢索等构成。

悬挂系统能够承载起重物的重量,并将其平稳悬挂在空中。

通过合理的控制电流和吊点位置,电磁起重机可以在垂直方向上进行上升、下降,以及在水平方向上进行移动。

这使其在各种场合下都可以进行高效的起重作业,如工厂生产线、港口码头等。

总之,电磁起重机利用电磁铁产生的强大磁力来实现起重吊运物体的目的,其操作简单且具有较高的安全性。

起重机电磁铁安全操作及保养规程

起重机电磁铁安全操作及保养规程

起重机电磁铁安全操作及保养规程起重机电磁铁广泛应用于工业生产线,主要用于吊装重物。

正确的使用和保养电磁铁是保证生产安全和提高生产效率的重要环节。

本文将介绍起重机电磁铁的安全操作和保养规程。

安全操作规程操作前检查在起重机使用电磁铁前,需要进行以下检查:1.检查电磁铁的外观是否有磨损、锈蚀等情况,如有需要及时更换或维修;2.检查电磁铁的电源线,是否有断裂、磨损等现象;3.检查电磁铁的开关和保险丝是否正常,开关是否灵敏;4.检查电磁铁的控制器和控制线路是否正常。

以上检查过程必须严格执行,并记录于起重机检查表中。

如发现问题要及时通知维修人员进行维修处理。

使用操作规程在起重机运行过程中,需要遵循以下操作规程:1.先将电磁铁开关置为“关”状态,然后在起重机操作控制室内按下升降按钮,将电磁铁吸附在吊起的货物上;2.当确认货物牢固吸附后,将电磁铁开关置为“开”状态,完成货物吊装操作;3.货物吊卸完成后,将电磁铁开关置为“关”状态,然后将货物放置在指定区域。

以上操作规程必须严格执行,保证起重机和电磁铁的正常运行。

操作注意事项在使用电磁铁的过程中,需要注意以下事项:1.避免在电磁铁吊货时,对货物进行猛烈震动,以免货物脱落或者电磁铁失去吸附;2.不可在电磁铁表面放置或者堆放金属,以免影响电磁铁的正常工作;3.在操作时要注意电磁铁表面的湿度,避免因电磁铁表面积水等情况导致电磁铁失去吸附能力;4.在使用电磁铁时需要注意周围的环境温度,避免电磁铁的热量过高导致电磁铁失去吸附能力。

以上事项必须严格遵守,以保证电磁铁的正常使用和安全。

保养规程日常保养1.在电磁铁使用前后,应检查线路和电源是否良好,如有问题要及时维修或更换;2.对电磁铁表面进行定期清洁,保证电磁铁表面干燥清洁,避免积水和污垢对电磁铁的影响;3.对电磁铁表面进行除锈、涂漆处理,避免电磁铁出现锈蚀现象;4.定期对电磁铁进行检查和维护,避免出现故障和事故。

定期检查1.对电磁铁电气系统进行定期检查,确保电路通畅,开关灵活,线路无断短路现象;2.对电磁铁接线端子进行定期检查,保证接点良好,无松动现象;3.对电磁铁磁芯和线圈进行定期检查,避免磁芯断裂或者线圈断路情况;4.按照电磁铁厂家提供的保养说明,定期进行保养。

起重电磁铁吸盘安全操作及保养规程

起重电磁铁吸盘安全操作及保养规程

起重电磁铁吸盘安全操作及保养规程一、安全操作规程:1.使用前检查电磁铁吸盘的外观是否完好,是否有松动、破损等情况,确保其正常工作状态。

2.在起重前,先确认电磁铁吸盘的工作电源是否正常,电线是否有磨损、老化等情况,确保电源系统安全可靠。

3.操作人员应该经过专门培训,了解电磁铁吸盘的工作原理和使用方法,并能够正确操作和控制。

4.在使用电磁铁吸盘时,应先确定被吸物体的重量和特殊要求,根据情况选择适当型号和数量的电磁铁吸盘。

5.使用时应保持电磁铁吸盘的吸盘面清洁,确保吸力不受影响。

6.在吸附前,需确保被吸物体的表面平整、清洁,不得有腐蚀、凹陷等缺陷,以免影响吸力和安全。

7.吸附时,应将电磁铁吸盘放置在被吸物体上方,逐渐降低吸盘直到吸附到合适位置,再进行起吊操作。

8.起吊物体时,应尽量避免突然移动或摆动,保持平稳,以免产生振动或斜拉,导致吸力不稳定或物体脱落。

9.操作人员应随时留意起吊物体的变化情况,发现异常应及时停止操作,并采取适当措施处理。

10.使用后,应及时切断电源,将电磁铁吸盘归放在指定的存放位置,防止损坏或丢失。

二、保养规程:1.定期检查电磁铁吸盘的外观和吸盘面的磨损情况,如发现磨损应及时更换。

2.吸盘面应保持干燥和清洁,不得有油污或异物,如有应及时清理。

3.定期检查电磁铁吸盘的内部连接,如电线、电缆的连接是否牢固,如发现松动应及时紧固。

4.使用过程中如发现电磁铁吸盘的工作电源有异常,如电流过大、过热等情况,应及时停止使用并检修。

5.长期不用时,应将电磁铁吸盘放置在干燥、通风的环境中,防止生锈和损坏。

6.保养人员应定期对电磁铁吸盘进行全面检查和维护,以确保其正常使用和安全操作。

通过以上安全操作和保养规程的执行,可以保证起重电磁铁吸盘的安全性和可靠性,并延长其使用寿命,减少事故的发生。

同时,也应根据实际情况进行不断的调整和改进,以适应不同的工作环境和需求。

2023年起重电磁铁的安全技术要求

2023年起重电磁铁的安全技术要求

2023年起重电磁铁的安全技术要求一、引言起重电磁铁是起重行业中常用的起重设备之一,其作用是通过电磁原理产生强大的吸力,以提升重物。

随着科技的不断发展和行业技术的进步,起重电磁铁在安全性能方面的要求也越来越高。

本文将探讨____年起重电磁铁的安全技术要求。

二、起重电磁铁的原理和结构起重电磁铁是通过通过电磁原理产生的吸力来提升重物的一种机械装置。

其基本结构包括电磁体、磁路板、导磁铁心、轴承和电器控制系统等组成。

其中,电磁体是起重电磁铁的核心部件,通过通电使其产生强电磁场,从而吸引和提起重物。

三、起重电磁铁的安全技术要求1. 安全性能要求____年起重电磁铁的安全性能要求将更加严格。

首先,起重电磁铁需要具备稳定可靠的吸力能力,能够正常工作并能够保持一定的额定吸力。

此外,要求起重电磁铁能够承受一定的外力或震动,并且在外力或震动作用下不会失去吸力或者产生故障。

2. 结构强度要求起重电磁铁的结构强度也是其安全性能的一个重要方面。

起重电磁铁需要经受住长期使用和持续重物的挑战,因此其结构必须经过严格的设计和材料选择。

未来的起重电磁铁应采用高强度、高韧性的材料,以确保其结构的强度和稳定性。

3. 温度监测和保护由于起重电磁铁在工作过程中产生大量的热量,因此温度监测和保护也是其安全性能的关键要求之一。

未来的起重电磁铁应装备高精度的温度传感器,并设置相应的温度保护装置。

当电磁体温度异常升高时,自动切断电源,以避免起重电磁铁因过热而导致的事故。

4. 电气系统的安全性要求起重电磁铁的电气系统也是其安全性能的重要组成部分。

未来的起重电磁铁应具备过压、过流、短路等电气保护功能,并设置相应的报警装置,确保电气系统的安全稳定运行。

5. 防护装置和安全控制系统除了基本的吸力和传动部分,起重电磁铁还需要考虑到人员和环境的安全性。

未来的起重电磁铁应具备相应的防护装置,能够在吸力失效或者电气系统发生故障时自动停止工作,以保护人员和周围环境的安全。

起重电磁铁的安全技术要求范文

起重电磁铁的安全技术要求范文

起重电磁铁的安全技术要求范文起重电磁铁是一种利用电磁吸力实现起重和搬运物体的设备,在各行各业广泛应用。

然而,由于起重电磁铁具备较大的吸力和搬运能力,因此在使用过程中必须遵守一系列的安全技术要求,以确保人员和设备的安全。

本文将以____字范围内介绍起重电磁铁的安全技术要求。

一、起重电磁铁的选型要求选择适用于具体工作环境和作业需求的起重电磁铁是确保使用安全的首要步骤。

以下是起重电磁铁的选型要求:1. 承载能力:确定需要吊装的物体的重量,并选择承载能力与之匹配的电磁铁。

在选择时应考虑额定承载能力、工作循环系数等因素。

2. 工作环境:考虑工作环境的温度、湿度、腐蚀性等特点,选择耐高温、防水防腐蚀的电磁铁。

3. 电源要求:根据现场供电情况,选择适合的电源类型(交流或直流),并确保供电电压稳定。

4. 控制方式:根据作业需求,选择合适的控制方式,如手动控制、无线遥控或自动控制等。

5. 安全保护功能:电磁铁应具备过载保护、温度保护、电流保护等多重安全保护功能。

二、起重电磁铁的安装要求起重电磁铁的安装是确保使用安全的重要环节。

以下是起重电磁铁的安装要求:1. 安装位置:选择合适的安装位置,确保电磁铁能够正常工作,避免振动和冲击。

2. 铁底板要求:安装电磁铁时,铁底板应坚固牢固,能够承受电磁铁吊装物体时的重量和力。

3. 安装固定:采取可靠的固定方式,充分确保电磁铁的稳固性,避免移动和晃动。

4. 电源接线:电磁铁的电源接线应牢固可靠,接头处应加装绝缘保护,并定期检查电源线是否有磨损或接线松动现象。

5. 外部保护罩:为了防止雨水或其他杂质进入电磁铁内部,应安装外部保护罩。

保护罩应具备良好的密封性,以防止腐蚀、湿气等对电磁铁的影响。

三、起重电磁铁的操作要求正确的操作是确保起重电磁铁使用安全的关键。

以下是起重电磁铁的操作要求:1. 操作人员要求:只有经过专门培训和授权的人员可以操作起重电磁铁。

操作人员应了解电磁铁的工作原理、使用方法和注意事项。

电磁起重机的工作原理

电磁起重机的工作原理

电磁起重机的工作原理电磁起重机是利用电磁铁产生磁力来实现起重和搬运物体的机械设备。

它的工作原理主要包括电磁铁的工作原理、电源系统和控制系统。

电磁铁是电磁起重机的核心部件,它通过通电产生磁场,吸引或释放物体。

电磁铁由线圈和铁芯组成。

通电时,线圈内的电流会产生磁场,磁场经过铁芯传导到空间中,形成一个磁通量。

根据安培定律,电流通过线圈时产生的磁场会使铁芯受到作用力,进而吸引铁芯上的物体。

电磁铁的吸力可以通过通电电流的大小来控制,电流越大,磁场越强,吸引力就越大。

电磁起重机的电源系统主要包括电源电路和电源设备。

电源电路一般由电源柜、断路器、接触器、变压器等组成,用于提供起重机所需的电能。

电源设备包括电源箱和配电控制箱,用于监控和控制起重机的电能供应。

电源系统的设计需要根据电磁起重机的功率和特点,确保起重机能够正常工作。

电磁起重机的控制系统主要由控制柜和控制电路组成。

控制柜连接在电源和电磁铁之间,负责控制电磁铁的通断和电流大小,实现起重和搬运物体的操作。

控制电路一般由按钮和开关等组成,通过控制柜和回路的配合,实现对电磁铁的控制。

控制系统还可以根据需要添加其他辅助装置,如限位开关、载荷传感器等,用于实现起重机的安全控制和智能化操作。

电磁起重机的工作原理的基本流程如下:1.电源系统将电能供应给电磁起重机的控制系统;2.控制系统根据操作人员的指令,通过控制电路控制电磁铁的通断和电流大小;3.电磁铁通电后,产生强磁场,吸引起重物体;4.起重物体被吸引在电磁铁上,电磁起重机可以将其移动到目标位置;5.通过控制电路切断电磁铁的电源,释放起重物体;6.若需要继续操作,重复以上步骤。

整个工作过程中,电磁铁的通断和电流大小是根据操作人员的指令来控制的。

由于电磁铁的吸力可以通过电流大小来控制,因此操作人员可以根据需要来精确控制起重物体的吸引力和释放力。

同时,起重机的控制系统还可以实现多种运动方式,如水平旋转、竖直升降等,以适应不同的起重和搬运需求。

起重电磁铁操作规程

起重电磁铁操作规程

起重电磁铁操作规程一、正常操作:1、吸料:起重机停稳后,将电磁铁平稳的放在坯料上并尽可能对准坯料的重心位置。

然后将转换开关拨至“励磁”位置,即可吸起坯料。

2、放料:将起重机停稳,坯料落好后,将转换开关拨至“退磁”位置,即可放下坯料。

3、停用电磁铁时转换开关必须处于“退磁”位置。

4、正常操作时,严禁将坯料长期悬空吸住,避免损坏电磁铁及整流元件和增加系统损耗。

二、停电操作:1、若因停电或系统故障,无输出电压时,系统会自动将电池电源投入,保证所吸物料不至落下。

此时报警电笛响,操作盒上电池投入指示灯HL2亮,须进行紧急操作。

2、当系统报警后,观察起重机下无设备、人员时,通知车下人员上车协助手动将主钩下放,将所吸物料放于安全位置。

然后把转换开关放于“退磁”处。

3、注意当吊车停电时,备用电源吸料时间不要大于15分钟。

三、操作注意事项:1、电磁吊未平稳的放在被吸坯料之前,严禁通电操作。

并且禁止将电磁铁做油锤使用。

2、注意提醒挂吊操作人员,使用电磁吊时注意电磁吊不要旋转超过90度。

横梁上的白色接线箱东西方向时要处于东侧,南北方向时要处于北侧。

避免由于过度旋转拉断电缆。

3、吸料时挂吊操作人员注意要调整好电磁吊吸盘,确保吸盘两头对正,所吸坯料数量一致,避免发生操作事故。

4、严禁将电磁铁停留在高温物体上等待,被吸物表面温度降到500℃以下时,方可将电磁铁靠近工作。

尽量减少电磁铁和高温物料接触时间。

5、操作时要注意观察操作盒上的电压、电流指示值。

吸料时电压220伏左右,电流在40到50安左右。

6、观察起重限制器,注意吸料的重量不要超重。

7、起重机走动时注意观察车下情况,注意车下操作人员的位置,起落时注意鸣铃。

8、注意定期对停电自动保护系统进行试验。

9、当停车不用和吸短坯不用电磁吊时,应将电磁铁置于台架上,避免电磁铁长期悬空。

10、下方操作人员使用前要注意检查钢坯的表面情况,及时清扫表面的氧化铁皮,以免发生吸料不牢固的情况。

2024年起重电磁铁的安全技术要求(2篇)

2024年起重电磁铁的安全技术要求(2篇)

2024年起重电磁铁的安全技术要求对于具有导磁性的黑色金属及其制品,采用电磁盘作为取物装置可以大大缩短物料的装卸时间。

起重电磁铁的特性是自重大,受温度以及锰、镍含量的影响,同时起重能力也受物件形状的影响。

1、起重电磁铁的安全使用①在使用电磁铁吊运物件时,要特别注意安全,因为电磁铁断电重物就要坠落下来。

虽然经过改进有一定的延时作用,但危险性还是很大的。

所以用电磁铁吊运物件时一定不准在人和设备上面通过。

②由于其中电磁铁吊运的物件多数是碎钢铁,吊运过程中也要注意安全,防止相互碰撞而飞出碎料伤人。

③受温度的影响用起重机电磁铁不准起吊200℃以上的物件。

当吊运300~700℃的物件时,必须有特殊散热装置的电磁铁。

2、在用起重电磁铁安全技术检验①应检查磁极磨损是否超过设计规定值。

②铁壳焊缝应无损伤或裂纹。

③端子箱盖的密封应良好。

④引入电缆应无损伤。

⑤多台起重电磁铁的起重机,要检查各电磁铁吸附面的高低差应不超过设计允许值。

(到底是多少)⑥电磁铁保险丝应良好。

⑦起重电磁铁直流供电电源,宜采用不接地系统。

采用交流电网整流取得时,直流电源交流侧宜采用隔离变压器。

⑧在正常工作条件下,电磁铁的冷态绝缘电阻应大于10M。

3、起重电磁铁的报废①起吊链条的链环磨损超过原尺寸的10%时,应报废;②销轴磨损超过原尺寸的5%时,应报废。

2024年起重电磁铁的安全技术要求(2)随着科技的不断发展,电磁铁在我们日常生活和工业生产中的应用越来越广泛。

然而,由于电磁铁的工作原理和特性,其安全问题也日益突显。

为了确保使用电磁铁时的安全性,我们需要制定一系列的安全技术要求。

以下将从四个方面介绍2024年起重电磁铁的安全技术要求。

一、设计和制造要求1. 承重能力:起重电磁铁应具有明确的承重能力指标,以确保其在工作时不发生过载情况。

设计时应进行严格的计算和测试,确保承重能力与设计要求相符。

2. 结构可靠性:电磁铁应具备结构坚固、稳定可靠的特点,能够在工作中承受各种不确定性因素的影响,如温度变化、振动等。

起重电磁铁的安全技术要求模版

起重电磁铁的安全技术要求模版

起重电磁铁的安全技术要求模版一、引言起重电磁铁是一种广泛应用于起重、搬运和吊装领域的重要设备。

它通过电磁原理产生强大的吸力,能够安全、高效地进行各类物体的起吊和搬运工作。

然而,在使用起重电磁铁的过程中,安全问题是必须要重视和解决的关键。

本文将介绍起重电磁铁的安全技术要求,以确保工作人员和设备的安全。

二、起重电磁铁的选用和安装安全要求1. 起重电磁铁的选用a. 根据工作环境和物体的重量、形状等特点,选择合适的起重电磁铁型号和规格。

b. 确保起重电磁铁的额定吸力能够满足实际工作需求,并不超过其额定载荷。

c. 选择具有过载保护、漏电保护等安全功能的起重电磁铁,以降低潜在的安全风险。

2. 起重电磁铁的安装a. 在安装起重电磁铁前,确保吊装设备和吊车满足安全使用标准。

b. 按照起重电磁铁使用说明书中的安装步骤进行安装。

c. 严禁将起重电磁铁的电缆和其他设备的电源线混淆或共用。

三、起重电磁铁的操作安全要求1. 操作人员的安全要求a. 操作人员必须熟悉起重电磁铁的使用说明书,并经过专业培训后方可进行操作。

b. 操作人员必须佩戴符合要求的个人防护装备,如安全帽、防护眼镜、防护手套等。

2. 操作过程中的安全要求a. 在操作起重电磁铁之前,应检查其是否正常工作并没有异常声音、异味等。

b. 在起吊前,应检查起重电磁铁与物体之间是否有杂物、污垢等影响吸力的因素。

c. 在起吊过程中,严禁超载操作,以免损坏起重电磁铁和造成事故。

d. 在需要移动重物时,应保持平稳的速度和动作,避免突然停止或改变方向。

四、起重电磁铁的维护和保养安全要求1. 定期检查和维护起重电磁铁a. 定期检查起重电磁铁的电缆、接线和外壳是否有损坏或老化现象,并及时更换。

b. 定期检查起重电磁铁的控制器和保护装置是否正常工作,并进行必要的维修和调整。

2. 正确使用和保养起重电磁铁a. 在起吊过程中,应注意避免碰撞或剧烈摩擦,以防起重电磁铁受损。

b. 使用过程中,应避免起重电磁铁长时间通电运行,以免过热并降低寿命。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

适用范围 可广泛应用在自动化作业线上作为材料或产品的输送控制件,在机械 手、食品机械、医疗机械、自动化控制系统中亦有应用。可用于吸吊 铸铁锭、钢球、生铁块、机加切屑,铸造厂的各种杂铁、回炉料、切 料头,打包废钢等,具有常温型、高温型、强磁型等几乎所有特殊用 途的起重电磁铁 /qi-zhong-dian.htm。 选型因素 力量行程 行程是指起重电磁铁滑杆位置相对于完全吸合状态位置的距离,电磁 铁在不同的行程会产生不同的力量;一般情况下行程越小力量越大。
起重电磁铁
产品简介 起重电磁铁,是新型的钢板、钢锭、ቤተ መጻሕፍቲ ባይዱ钢等导磁物料用磁性起重设备, 实用性非常强;起重电磁铁在对物料的起吊搬运时不需要对零散的物 料进行捆扎等其他处理,故又称为散料起重电磁铁,非常适用于起吊 搬运零散的废钢铁、废料等。 起重电磁铁即常的起重用电磁吸盘,悍威磁电科技采用欧洲技术标 准、严格工艺流程、优质原材料制作,引领安全节能新方向。
整流器在原理上应设计成全波段型整流器.整流器元件的峰值转换电 压要是电磁铁驱动电压的三倍
环境和寿命 环境状况和期待寿命是起重电磁铁采用不同材料或保护处理的重要 考虑因素;环境因素包括:温度、湿度、磁场、电场、污染腐蚀性气 体、振动和震动冲击等。
安装和连接方式 安装方式一般有:外螺丝或电磁铁外壳螺纹,卡槽嵌入,其它;电源 连接方式有:引线或引线+端子/187 插拔引脚,其它。
响应时间 从电磁铁通电到滑杆结束期待位移的时间。
周期负载 周期负载=[通电时间/ (通电时间+断电时间)]×100.电磁铁通电会发 热,所以周期负核和最长通电时间决定了电磁铁温升,电磁铁的温升 和环境温度决定了电磁铁绝缘等级的选择。
二极管整流 假如起重电磁铁采用交流电源,则需采用整流器将交流转换为直流;
圆形废钢起重电磁铁 /feigang-dianci.htm
工作原理 起重电磁铁是根据电磁转换的原理,在通电状态下产生强大的电磁 吸力,以控制物件的前进或停止状态。该电磁铁结构合理紧凑,线圈 置于软磁材料外壳之中并以环氧浇封,具有体积小,吸力大,牢固, 可靠,全密封,环境适应性强等特点,该系列电磁铁可进行远程操作, 动作简单灵敏,功能稳定可靠;各种起重电磁铁 。
相关文档
最新文档
