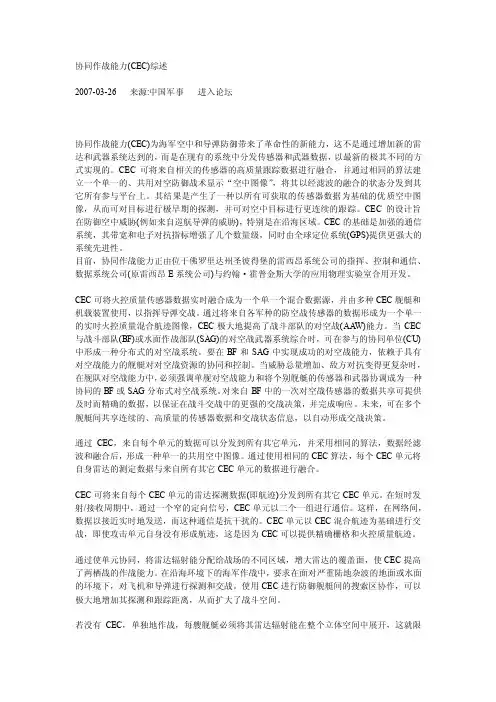

协同作战能力(CEC)综述2007-03-26 来源:中国军事进入论坛协同作战能力(CEC)为海军空中和导弹防御带来了革命性的新能力,这不是通过增加新的雷达和武器系统达到的,而是在现有的系统中分发传感器和武器数据,以最新的极其不同的方式实现的。
CEC可将来自相关的传感器的高质量跟踪数据进行融合,并通过相同的算法建立一个单一的、共用对空防御战术显示“空中图像”,将其以经滤波的融合的状态分发到其它所有参与平台上。
其结果是产生了一种以所有可获取的传感器数据为基础的优质空中图像,从而可对目标进行极早期的探测,并可对空中目标进行更连续的跟踪。
CEC的设计旨在防御空中威胁(例如来自巡航导弹的威胁),特别是在沿海区域。
CEC的基础是加强的通信系统,其带宽和电子对抗指标增强了几个数量级,同时由全球定位系统(GPS)提供更强大的系统先进性。
目前,协同作战能力正由位于佛罗里达州圣彼得堡的雷西昂系统公司的指挥、控制和通信、数据系统公司(原雷西昂E系统公司)与约翰·霍普金斯大学的应用物理实验室合用开发。
CEC可将火控质量传感器数据实时融合成为一个单一个混合数据源,并由多种CEC舰艇和机载装置使用,以指挥导弹交战。
通过将来自各军种的防空战传感器的数据形成为一个单一的实时火控质量混合航迹图像,CEC极大地提高了战斗部队的对空战(AA W)能力。
当CEC 与战斗部队(BF)或水面作战部队(SAG)的对空战武器系统综合时,可在参与的协同单位(CU)中形成一种分布式的对空战系统。
要在BF和SAG中实现成功的对空战能力,依赖于具有对空战能力的舰艇对对空战资源的协同和控制。
当威胁总量增加、敌方对抗变得更复杂时,在舰队对空战能力中,必须强调单舰对空战能力和将个别舰艇的传感器和武器协调成为一种协同的BF或SAG分布式对空战系统。
对来自BF中的一次对空战传感器的数据共享可提供及时而精确的数据,以保证在战斗交战中的更强的交战决策,并完成响应。
美军装备保障力量模块化研究及启示

美军装备保障力量模块化研究及启示
李忠光;吴秀鹏;顾雪峰;殷强;张雷
【期刊名称】《军事交通学院学报》
【年(卷),期】2011(013)008
【摘要】模块化是装备保障力量应对复杂性、提高适应性的有效途径。
分析了美军装备保障力量模块化的基本过程,概括了美军装备保障力量模块化过程中的主要做法,提出了对我军装备保障力量模块化理论研究和实践运用方面的启示。
【总页数】4页(P84-87)
【作者】李忠光;吴秀鹏;顾雪峰;殷强;张雷
【作者单位】军事交通学院装备保障系,天津300161;军事交通学院装备保障系,天津300161;56301部队,长春130000;65583部队,辽阳111000;65583部队,辽阳111000
【正文语种】中文
【中图分类】E92
【相关文献】
1.陆军部队装备保障力量模块化研究 [J], 吴秀鹏;张春润;刘亚东;令狐昌应
2.美军装备建设资源投资结构研究和启示 [J], 刘佳;贾成斌;皮东科
3.美军多域战研究及对我军直升机装备发展的启示 [J], 张剑龙
4.美军航天装备维修保障力量建设现状特点及启示 [J], 秦海峰;侯兴明;廖兴禾;杨超;许庆
5.美军装备采购“四个机制”研究及对我军的启示 [J], 王飞;马维平
因版权原因,仅展示原文概要,查看原文内容请购买。
武器装备体系的体系结构与体系效能

武器装备体系的体系结构与体系效能
卜广志
【期刊名称】《系统工程与电子技术》
【年(卷),期】2006(28)10
【摘要】武器装备体系的体系结构是武器装备体系构成的依据,可以用组成元素和结构要素两方面表示.其中,组成元素可划分成传感器类装备、指挥控制类装备、通信类装备和行动类武器装备四类;结构要素可分成武器装备系统组成、指挥控制结构、通信网络结构、编配与部署四个方面.根据对体系结构的分析和体系对抗过程,建立了体系效能的数学模型.应用案例说明了方法的可行性与有效性.
【总页数】5页(P1544-1548)
【作者】卜广志
【作者单位】北京系统工程研究所,北京,100101
【正文语种】中文
【中图分类】E917
【相关文献】
1.基于体系作战效能的武器装备体系评估 [J], 张亮;赵振南;王利
2.武器装备体系实验室体系结构与技术框架 [J], 倪忠仁;王月平
3.武器装备体系实验室体系结构与技术框架 [J], 倪忠仁;王月平
4.基于体系结构产品的武器装备体系成本配置方法 [J], 赵华;刘开宁;林鹏
5.以数据为中心的武器装备体系结构开发方法 [J], 李志淮;陆万宏;朱刚;许道明
因版权原因,仅展示原文概要,查看原文内容请购买。

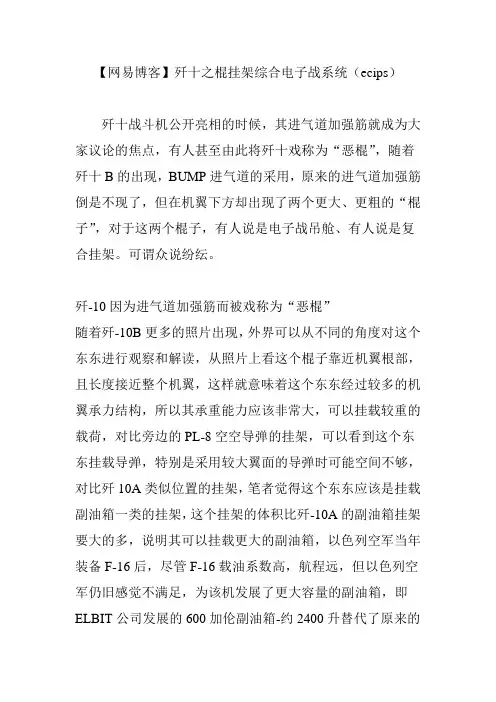

歼十之棍挂架综合电子战系统(ecips)

【网易博客】歼十之棍挂架综合电子战系统(ecips)歼十战斗机公开亮相的时候,其进气道加强筋就成为大家议论的焦点,有人甚至由此将歼十戏称为“恶棍”,随着歼十B的出现,BUMP进气道的采用,原来的进气道加强筋倒是不现了,但在机翼下方却出现了两个更大、更粗的“棍子”,对于这两个棍子,有人说是电子战吊舱、有人说是复合挂架。
可谓众说纷纭。
歼-10因为进气道加强筋而被戏称为“恶棍”随着歼-10B更多的照片出现,外界可以从不同的角度对这个东东进行观察和解读,从照片上看这个棍子靠近机翼根部,且长度接近整个机翼,这样就意味着这个东东经过较多的机翼承力结构,所以其承重能力应该非常大,可以挂载较重的载荷,对比旁边的PL-8空空导弹的挂架,可以看到这个东东挂载导弹,特别是采用较大翼面的导弹时可能空间不够,对比歼10A类似位置的挂架,笔者觉得这个东东应该是挂载副油箱一类的挂架,这个挂架的体积比歼-10A的副油箱挂架要大的多,说明其可以挂载更大的副油箱,以色列空军当年装备F-16后,尽管F-16载油系数高,航程远,但以色列空军仍旧感觉不满足,为该机发展了更大容量的副油箱,即ELBIT公司发展的600加伦副油箱-约2400升替代了原来的1400升副油箱,并且研制与其相适应的挂架,根据ELBIT 公司的说法;采用2400升副油箱后让F-16的对地攻击作战半径提高50%,空中巡逻时间提高2倍,并有更多的时间执行近距空中支援和侦察等任务。
挂架尺寸增加还有一个好处在于可以较好的配合新出现的隐身防区外空射武器,如英法联合研制的“风暴阴影”等,这些武器出于隐身和威力等因素的考虑,一般截面呈矩形,且弹翼多采用水平布置的折叠式平直翼,可以较为方便的挂载在这样的长形挂架上,这样厚重的挂架还可以安装多点外挂系统实现复合挂架,以挂载多枚常规炸弹,增加战机的攻击能力,另外通过增加一个转接梁和适配器,这样个挂架也可以挂载普通布局的导弹。
歼-10B机翼下的棍状物引起众说纷纭通常歼-10这个外挂点用于挂载1400升副油箱F-16采用的600加仑-2400升副油箱和挂架歼-10B外观另外一个变化就是垂尾增加了较多的天线和窗口,这说明战机的电子战系统更加完善,我们知道现代战争是系统对抗,随着探测手段和武器的发展,作战飞机面临的威胁也在日益增加,依靠简单的电子战系统已经不能适应现代战争的要求,只有把不同种类、型号、用途的电子战系统进行综合设计、控制和运用才能在现代空战中更好的作到保存自己、消灭敌人,比如对于原来简单的机载火控雷达可能只需要雷达告警加上干扰物投放架就可以应付,但随着机载雷达性能的提高,新技术的运用如动目标显示技术,那么仅凭借干扰物进行消极干扰显然达不到满意的效果,因此在机载电子战系统引入了雷达干扰机,用于干扰信号来压制对方雷达,让其不能跟踪我方飞机,但是这些电子战系统主要对付雷达及雷达制导的武器,现代空战中战机可能还会受到所谓的“默威胁”,也就是红外制导的空空导弹,这些导弹从搜索目标到跟踪、发射、以至命中目标都不会发出任何信号,而再先进的探测系统也不可能能够探测所有的目标向飞行员发出警告,所以出现了导弹发射警告系统,利用导弹发射后产生的火光或者烟雾产生的红外或者紫外信号对来袭导弹做出预警,为干扰红外制导导弹还出现了红外干扰机,由于激光系统在制导的运用,新的电子战系统还具备激光告警能力。
美军南海活动舰机电子战装备概述

·情报分析·航天电子对抗2020年第6期美军南海活动舰机电子战装备概述汪涛1,刘丽1,赵霜2(1.信息工程大学,河南洛阳471003;2.中国航天科工集团8511研究所,江苏南京210007)摘要:近期,美军在我南海地区持续保持高强度军事活动态势,各类舰机频繁侵入南海空域、海域,海空侦察力量密集开展各类侦察活动,闯岛、闯礁行动不断增加。
梳理了近期美军舰机南海活动基本情况,并从舰载电子战装备、机载电子战装备、电子战飞机、无人机等几个方面归纳总结了美军南海活动舰机的电子战装备。
关键词:美军;南海地区;电子战;装备发展中图分类号:TN97文献标识码:AAn overview of the EW equipment adopted by the U.S.warships andairplanes deployed in South China SeaWang Tao1,Liu Li1,Zhao Shuang2(rmation Engineering University,Luoyang471003,Henan,China;2.No.8511Research Institute of CASIC,Nanjing210007,Jiangsu,China)Abstract:Recently,the U.S.armed forces have been keeping an active and aggressive posture by sending different kinds of warships and airplanes to intrude into the waters and airspace around the islands and reefs inSouth China Sea,in which the U.S.maritime and aerial reconnaissance equipment have played a very importantrole.The recent deployment and intrusion of U.S.warships and airplanes in South China Sea are analyzed and thecharacteristics of the ship-borne EW equipment,airborne EW equipment,EW airplanes and UAVs are summa‐rized.Key words:U.S.armed forces;South China Sea;Electronic Warfare;development of equipment0引言自2019年以来,随着美“印太战略”的持续推进,美军在南海地区不断加大慑压力度,不定期出动航母打击群、两栖攻击舰、战略轰炸机、反潜巡逻机、电子侦察机等各类美舰机,频繁侵入我南海海域和空域。

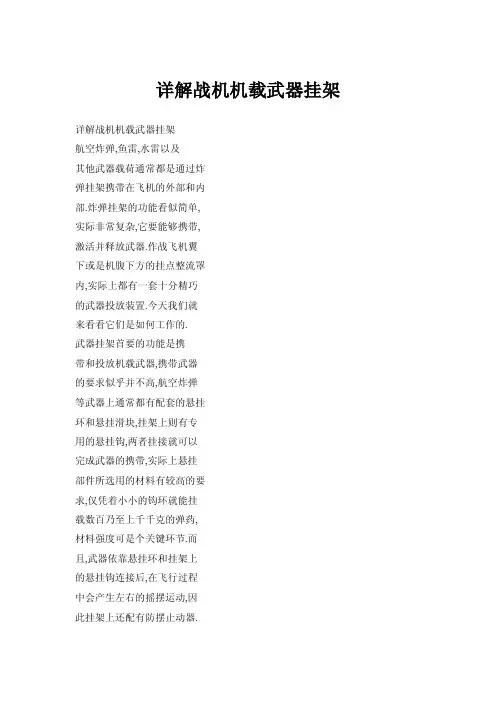

详解战机机载武器挂架

详解战机机载武器挂架详解战机机载武器挂架航空炸弹,鱼雷,水雷以及其他武器载荷通常都是通过炸弹挂架携带在飞机的外部和内部.炸弹挂架的功能看似简单,实际非常复杂,它要能够携带,激活并释放武器.作战飞机翼下或是机腹下方的挂点整流罩内,实际上都有一套十分精巧的武器投放装置.今天我们就来看看它们是如何工作的.武器挂架首要的功能是携带和投放机载武器,携带武器的要求似乎并不高,航空炸弹等武器上通常都有配套的悬挂环和悬挂滑块,挂架上则有专用的悬挂钩,两者挂接就可以完成武器的携带,实际上悬挂部件所选用的材料有较高的要求,仅凭着小小的钩环就能挂载数百乃至上千千克的弹药,材料强度可是个关键环节.而且,武器依靠悬挂环和挂架上的悬挂钩连接后,在飞行过程中会产生左右的摇摆运动,因此挂架上还配有防摆止动器.防摆止动器通过螺栓和支座压住机载武器,使其左右"动弹不得",在飞行过中稳稳的呆在挂架下方.然而光是携带还不够, 武器挂架还要能够按照飞行员的操作指令顺利投放武器,让它成功脱离载机飞向目标.这就要求挂架的结构必须具有相当的可靠性.第一次世界大战中作战飞机投掷的炸弹多数重量不大, 此时的挂架多为纯机械式挂架,依靠手扳或脚蹬方式开启挂钩,投下炸弹.第二次世界大.司古战中轰炸战术日渐成熟,炸弹种类和重量都有极大的增加, 机械投放已经不能满足需要, 此时的飞机开始装备电磁式投放装置,也称电动武器挂架.飞行员下达武器投放指令后,挂架内的电磁阀驱动机械部件动作,打开武器悬挂钩,武器凭借自身重量脱离载机.美军装备的BRU一14系列炸弹挂架就是其中的典型代表,这种挂架具有两个间距14英寸(356毫米)悬挂钩,最多携带2200磅(约1000千克)的常规武器以及核武器.如果加上适配器等附件,也可以挂载悬挂环间距30 英寸(760毫米)的弹药.炸弹装上挂架时,先通过手动机构使挂架悬挂钩张开,吊装上来的炸弹上的悬挂环接触到悬挂钩的根部,引起悬挂钩绕固定轴转动,从而穿过炸弹悬挂环,和武器形成连接并锁定.飞行员一旦按下武器投放按钮,将会产生一个电信号,信号通过武器系统电路传输到炸弹挂架上,促使挂架内的电磁线圈产生动作,驱动挂架上的连接部件打开悬挂钩,使得炸弹脱离飞机.为了防止投放失败, BRU一14还具有一套利用脉冲药筒作为动力的备用投放机构(也称CAD装置),一旦正常投放机构失效,该装置也可以完成武器投放.作战飞机常常需要在高速飞行时投放武器,而且有时投弹时的姿态也会比较复杂.飞机的升力产生的原理决定了飞机的机身和翼下气流压力要低于其上表面,这样武器在投放后,有可能无法正常下落;对于较为轻小的武器以及容易受到气流影响的武器,这个相对低压可能导致武器无法正常脱离载机,甚至在气流的作用下和载机发生碰撞,这将给飞机和成员带来致命的危险.此外,为了更加充分的利用飞机武器挂点,人们开发出了组合挂架,这种挂架会在同一个挂架上吊挂数枚炸弹,有些炸弹是从斜上方悬挂的,因此空投时可能会发生滚转.以上这些问题让人.89.们认识到,如果在投放炸弹时能够赋予它们一个向下的初始速度,那么它们就可以克服气流的干扰以及投放姿态的影响,顺利的脱离载机落向目标, 这种想法最终导致了弹射炸弹挂架的出现.弹射炸弹挂架是一种更为安全可靠的投放装置.说白了, 弹射炸弹挂架上的武器不是简简单单松开悬挂钩掉下去的, 而是依靠强大的力量"推"出去的.弹射炸弹挂架的工作原理可谓"强而有力":投放指令下达后,电信号会击发挂架内的一个脉冲药筒,药筒内的装药燃烧产生大量燃气,以极高的压力驱动连接机构释放悬挂钩,同时高压气体还会推动一个弹射活塞(有些挂架采用两个弹射活塞)向下高速运动,在炸弹的弹体上狠狠"踢"上一脚, 使其顺利投放.切莫小看了这脉冲药筒和弹射活塞,以美军BRU-47/A武器挂架为例,其工作时弹射活塞最大行程虽然仅有3.9英寸(1o厘米),却可以产生9000磅(约4000千克)的推力,能够以每秒14.4英尺(4.39 米)的速度将1000磅重的炸弹推离载机.当然,弹射炸弹挂架上也有"双保险",一旦主脉冲药筒工作后未能完成投放,则还可以启动备用投放装置内的备用脉冲药筒释放悬挂钩一当然该装置只有在主释放方式失效后才能够激活,而且该装置只是释放悬挂钩,不再驱动弹射活塞推动武器离架.导弹的发射过程要比炸弹的投放复杂得多,这主要是因为载机和导弹间有个数据通信的问题.导弹的发射方式通常有两种,其一是点火发射,即导弹在自身火箭发动机的推动作用下飞离载机,采用此种发射方式时通常使用导轨式武器挂架/发射架,以美军发射"小牛"导弹用的LAu一117发射挂架为例,这种挂架就是一种典型的导轨发射架,也就是说导弹需要先行完成点火,然后从载机上发射.LAu~117提供了载机和导弹间的机械和电气接口,并且可以挂装在载机的基本武器挂架下方——可以兼容挂钩间距为14英寸和30英寸的基本挂架.因此能够挂装在A一10,AH一1W",A V-8,F一15, F一16以及F一18等各种作战飞机上.导轨式挂架的优点是能够确保导弹以一定的姿态和初始速度离开载机,但是由于导弹距离载机过近,其发射尾焰.9O.可能会对载机造成一定的烧蚀和影响(如发动机可能会吸入烟尘);为了降低这种不利影响,有时也可采用弹射式炸弹挂架携带和发射导弹,此时,导弹必须和普通炸弹一样通过脉冲药筒产生的气体驱动活塞弹离载机,此后导弹在空中完成点火并飞向目标.现在的弹射式炸弹挂架都预留有电气/数据接口,能够携带和发射这类弹射后点火的导弹.武器挂架在投放和发射武器的同时还有一项重要的使命,那就是解除武器的保险,现代武器挂架可以通过机械方式和电子方式解除其保险.炸弹弹体上头部和尾部通常都带有引信安装孔.这些孔内带有内螺纹用来安装机械式或电引信.采用机械方式解除保险时, 武器挂架通过直流电驱动专用的电磁装置完成保险解除;采用电引信时,通过导线将挂架上的保险解除装置和武器引信插孔连接起来,通过电信号激活电引信.每次挂载武器前,地勤人员先要通过手动装置打开挂架悬挂钩,加挂武器并使悬挂钩到达关闭位置后,地勤人员必须检查每个悬挂钩正上方的闭锁检查孔,根据其中是否能够看到闭锁指示器来判断悬挂钩是否已经锁定.导轨式发射的导弹的挂装较为简单,只需要将导弹挂装部件插入发射导轨即可.对于较为轻便的AIM一9 系列格斗导弹,通常由地勤人员人工托举挂装,对于AGM一65"小牛"等重量较大的导弹,则采用将发射导轨预先安装在导弹上的方式,再将导弹连同发射导轨整体吊装到基本挂架上.当然对于导弹这类制导武器,还需要将挂架上的电气插头插入导弹上的插座.每投掷5次后或者每个战斗日结束后,地勤人员都必须拆除弹射机构进行清理检查.清理结束后,地勤人员还要检查挂架投放部件是否有损坏或磨损并进行相应的修理和更换.在重新装备弹射机构前,还要添加通用保养润滑油,为了防止弹射活塞卡塞,还必须清除其周围所有多余的油脂.此外,在挂载武器前,还必须保证飞机良好接地.现代武器挂架呈现出通用化趋势,即通过适配器使得普通的挂架既能携带炸弹,也可以携带导弹,携带武器的悬挂环尺寸也可以在14英寸(356 毫米)和30英寸(76o毫米)间选择.当然,通用挂架上的电气接口和数据接口都已经预留,可以方便地和适配器实现连接. 当代空军所有现役作战飞机中,最为独特的武器挂架非美国F一22A所采用的LAu一141/A和LAu一142/A莫属. 作为隐身战斗机,1=-22A采用了内藏式武器舱,加之F一22A 要能够在超音速飞行状态下发射武器,这就要求其武器挂架必须采用特殊的设计方式.为此F一22A采用了极具特色的伸缩吊架式武器挂架,其侧面武器舱内用于携带AIM一9"响尾蛇"格斗导弹的挂架为LAu一141/A型,该挂架由洛克希德一马丁公司研制,实际上是在F一16战机所使用的LAu一128/A型翼尖挂架基础上增加展开机构发展而来,两者间许多零件可以通用,在F一22A首次武器试射中,LAu一141/A就曾在2000英尺(约61O0米)高度和0.7马赫的飞行速度下成功发射一枚"响尾蛇"导弹.F一22A机腹武器舱采用的LAu一142/A伸缩挂架更是先进,该挂架缩写为A V—EL,意即"先进中距空空导弹垂直弹射发射装置(AMRAAM V erticalEjectLauncher)",其设计厂商为美国EDO公司,挂架多用铝合金制造,全重仅115磅(约52千克),由两组折叠伸展臂和其下方的导弹载具构成,折叠伸展臂设计巧妙,依靠一个液压动作筒驱动,能够在飞行员发出发射指令后0.1 秒内完成伸展动作,在9英寸(约0.23米)的伸展行程中,能够产生最大40G的峰值加速度,赋予AIM一120导弹27英尺/秒的初始弹射速J爻,保证其安全通过临界空气流动层离开飞机.地面维护或者加挂武器时,LAu一142/A可以在3秒内完成展开或收缩,地勤人员可以方便的完成武器挂装.更难得的是,LAu一142/A是世界上唯一一种采用非火药爆燃投射方式的新一代武器挂架,它采用液压伸展和气动投放方式, 因而不需要安装脉冲气体发生药筒,降低了后勤维护工作量.当我们看到作战飞机携带着的那些五花八门的机载武器时,千万不要忘记,在那些外观各异的挂点整流罩内,都有着这样一个或多个这样的小东西,正是有了它们,机载武器才能在大显神威的同时,带给载机和乘员一份平安.☆-91-。
