3.2 焊接方法和焊缝连接形式
3．2．2 焊缝连接形式及焊缝形式 3．2．2．2 焊缝形式
焊缝形式：主要有对接焊缝和角焊缝（连续角焊缝和间断续角
焊缝）。
对接焊缝：分为正对接焊缝[图3.5(a)]和斜对接焊缝[图3.5(b)]。
角焊缝：可分为正面角焊缝、侧面角焊缝和斜焊缝[图3.5(c)] 。
3.2 焊接方法和焊缝连接形式
3．2．1 钢结构常用焊接方法 3．2．1．3 气体保护焊
气体保护焊：利用二氧化碳气体或其他惰性气体
作为保护介质的一种电弧熔焊方法。它直接依靠保护 气体在电弧周围造成局部的保护区，以防止有害气体 的侵入并保证了焊接过程中的稳定性。
特点：气体保护焊的焊缝熔化区没有熔渣，焊工能
3.4(a)所示为采用对接焊缝的对接连接，由于相互连接的两构件在 同一平面内，因而传力均匀平缓，没有明显的应力集中，且用料经济， 但是焊件边缘需要加工，被连接两板的间隙和坡口尺寸有严格的要求。
3.2 焊接方法和焊缝连接形式
3．2．2 焊缝连接形式及焊缝形式 3．2．2．1 焊缝连接形式
角焊缝的对接连接：图3.4(b)所示为用双层盖板和角焊缝
3.2.4 焊缝代号（参考p195~197《焊缝符号表示方法》GB324-88)
《建筑结构制图标准》规定：焊 缝代号由引出线、图形符号和辅 助符号三部分组成。引出线由横 线和带箭头的斜线组成。箭头指 到图形上的相应焊缝处，横线的 上面和下面用来标注图形符号和 焊缝尺寸。
3.2 焊接方法和焊缝连接形式
倾斜角焊缝受力状态:
而斜焊缝的受力性能和强度值介于正面角焊缝和侧面 角焊缝之间。
3．3 角焊缝的构造与计算
钢结构连接—角焊缝
N
c b
a
2
τxy c
c
N σx
o
c
N
a
ba τyx
σx
a τxy
N
2N
a
ba
b
σy
τyx
图16端焊缝的应力状态
情景第二三钢章结构连的连接接
（3）破坏截面的提出 直角角焊缝破坏试验结果表明：
侧焊缝破坏沿45°喉截面居多 端焊缝破坏则多不在45°喉截面 而直角角焊缝中： 侧焊缝破坏强度最低 端焊缝破坏强度最高，是侧焊缝的1.35～1.55倍 斜焊缝居中
m（t1＜t2）
搭接图
c)直接承受动力荷载的结构中，角焊缝表面应做成直线形 或凹形，焊脚尺寸的比例：正面角焊缝宜为1:1.5，长边与内 力方向一致 ；侧面角焊缝可用凹形直角焊缝为1:1 。
情景第二三钢章结构连的连接接
d) 当焊缝端部在焊件转角处时，应将焊缝延续绕过转角
加焊2hf。避开起落弧发生在转角处的应力集中。
a)
b)
2hf 2hf
2hf
图4.18 绕角焊缝
情景第二三钢章结构连的连接接
hf
4.4.2 直角角焊缝的基本计算公式d b
1）焊缝的破坏面
b
d
焊角尺寸：hf
有效厚度：he ＝0.7hf
c a
c hf a
焊缝厚度：有效厚度+熔深+凸度
假定：直角角焊缝破坏发生于45°截 面上，既有效厚度方向发生。
有效截面：有效厚度×计算长度
(3)角焊缝的工作性能
情景第二三钢章结构连的连接接
N
1）侧面角焊缝：焊缝长 度方向与受力方向平行。 主要承受剪应力，强度低 ，弹性模量低，但塑性较 好。弹性阶段分布并不均 匀，剪应力两端大，中间 小。
10mm壁厚钢板坡口对接焊缝的标准
10mm壁厚钢板坡口对接焊缝的标准10mm壁厚钢板坡口对接焊缝的标准1. 引言焊接是金属加工领域中常见的连接工艺之一。
在工业生产和建筑领域中，焊接被广泛应用于连接不同材料或相同材料的构件。
钢板的焊接是常见的焊接应用之一。
在钢结构制造中，焊接是保证结构强度和稳定性的关键环节。
本文将重点讨论10mm壁厚钢板的坡口对接焊缝，并分析其标准要求、问题及建议。
2. 标准要求在焊接领域，标准化是保证焊缝质量和连接强度的基础。
对于10mm 壁厚钢板坡口对接焊缝，一般需要遵循以下标准要求：2.1 焊接工艺标准针对10mm壁厚钢板的焊接，应选用合适的焊接方法和工艺参数。
常见的焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。
在选择焊接方法时，要考虑到焊缝的强度、均匀性以及焊接效率等因素。
还应根据实际工作环境选择合适的焊接材料和气体保护。
2.2 坡口准备标准对于10mm壁厚钢板的坡口对接焊缝，坡口的准备非常关键。
通常情况下，坡口的几何形状和尺寸应符合相关标准规定。
常见的坡口形状有V型坡口、X型坡口等，其中V型坡口是较常用的。
坡口的尺寸和角度也需要根据具体焊接要求进行合理设计。
3. 常见问题及解决建议在焊接10mm壁厚钢板的坡口对接焊缝过程中，常见问题如下：3.1 焊缝质量不达标焊缝质量是衡量焊接连接质量的重要指标之一。
对于焊接10mm壁厚钢板的坡口对接焊缝，焊缝应达到一定的强度和密度要求。
如出现焊缝抽丝、裂纹或未完全焊透等问题，将会影响焊缝质量和连接强度。
建议在焊接过程中加强操作技能和控制焊接参数，保证焊缝质量。
3.2 坡口形状不合理对于10mm壁厚钢板的坡口对接焊缝，坡口形状的合理设计对焊接效果至关重要。
坡口形状不合理将会增加焊接应力集中和焊接变形的风险。
建议在坡口设计中采用V型坡口，同时合理调整坡口尺寸和角度，以提高焊缝强度和焊接工艺性能。
4. 个人观点和理解从事多年的焊接工作，我对10mm壁厚钢板坡口对接焊缝的标准要求有了深入的理解。

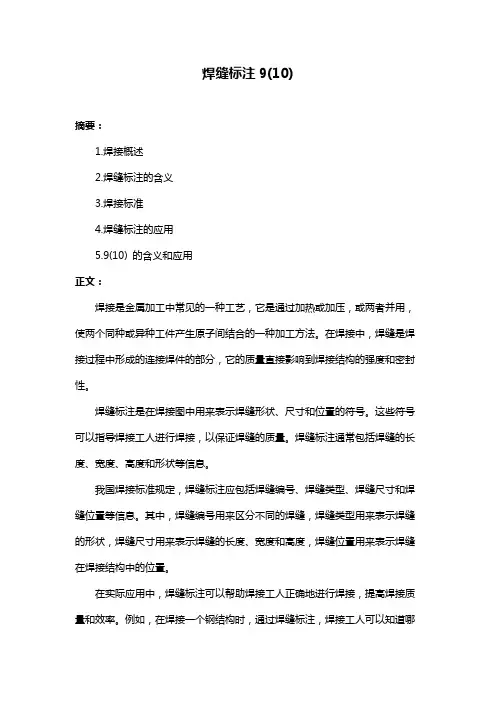

焊缝标注9(10)
焊缝标注9(10)
摘要：
1.焊接概述
2.焊缝标注的含义
3.焊接标准
4.焊缝标注的应用
5.9(10) 的含义和应用
正文：
焊接是金属加工中常见的一种工艺，它是通过加热或加压，或两者并用，使两个同种或异种工件产生原子间结合的一种加工方法。
在焊接中，焊缝是焊接过程中形成的连接焊件的部分，它的质量直接影响到焊接结构的强度和密封性。
焊缝标注是在焊接图中用来表示焊缝形状、尺寸和位置的符号。
这些符号可以指导焊接工人进行焊接，以保证焊缝的质量。
焊缝标注通常包括焊缝的长度、宽度、高度和形状等信息。
我国焊接标准规定，焊缝标注应包括焊缝编号、焊缝类型、焊缝尺寸和焊缝位置等信息。
其中，焊缝编号用来区分不同的焊缝，焊缝类型用来表示焊缝的形状，焊缝尺寸用来表示焊缝的长度、宽度和高度，焊缝位置用来表示焊缝在焊接结构中的位置。
在实际应用中，焊缝标注可以帮助焊接工人正确地进行焊接，提高焊接质量和效率。
例如，在焊接一个钢结构时，通过焊缝标注，焊接工人可以知道哪
些部位需要进行焊接，焊接的长度、宽度和高度是多少，以及焊接的方向和位置等信息。
9(10) 是一种常见的焊缝标注，它表示焊缝的编号为9，焊缝类型为角焊缝，焊缝尺寸为10mm。
第4章钢结构的连接-角焊缝
侧面角焊缝应力分布
福建省高校精品课程
第四章
钢结构的连接
B、正面角焊缝－端焊缝 作用力与焊缝方向垂直，焊缝应力复杂，焊缝根 部应力集中严重，易引起开裂破坏。
正面角焊缝应力分布
福建省高校精品课程
第四章
钢结构的连接
2、角焊缝的构造要求 (1)焊缝尺寸 焊脚尺寸hf(焊缝高度)－焊缝直边尺寸，设计标注的尺寸 有效厚度he－焊缝破坏面尺寸(45°垂直面焊缝高度） 焊缝的计算长度lw－有效受力长度，每条连续焊缝取实际 几何长度减去2hf 。
12
第四章 钢结构的连接
解： 采用如图所示的三面围焊
福建省高校精品课程
原lw=100-5 现lw=100-10
1、焊缝有效截面的几何特性 焊缝有效截面的形心位置
福建省高校精品课程
第四章 钢结构的连接
2、焊缝强度验算（A点）
⊥ ∥ ⊥
福建省高校精品课程
第四章 钢结构的连接
工程算例2： 试设计角钢与连接板的连接角焊缝。轴心力设计值N＝ 830kN（静力荷载）。角钢为2L125×80×10，长肢相连， 连接板厚度t＝12mm，钢材Q235，手工焊，焊条E43型。
⎛σ +σ σ zs = ⎜ ⎜ βf ⎝
验算公式：
⎞ T V 2 w ⎟ + (τ Ax + τ Ax ) ≤ f f ⎟ ⎠
2
福建省高校精品课程
第四章 钢结构的连接
工程算例1： 试设计图所示厚度为12mm的支托板和柱搭接接头的角 焊缝。作用力设计值F=100kN（静力荷载），至柱翼缘边 缘的距离为200mm。钢材Q235，焊条E43系列。
T ⋅r τA = J
J=Ix+Iy
钢结构计算题—牛腿连接(角焊缝)

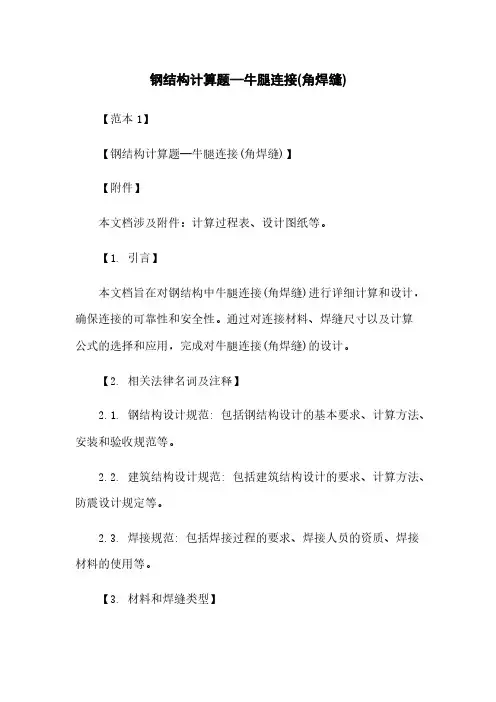

钢结构计算题—牛腿连接(角焊缝)【范本1】【钢结构计算题—牛腿连接(角焊缝)】【附件】本文档涉及附件：计算过程表、设计图纸等。
