垃圾压缩转运站建造方案

工作压力：20兆帕
压缩工作时间：120秒 设备功率：11千瓦（380伏）
第6页 共13页
3）房屋大小及配套水、电要求
液压站
控制柜
转运站平面图 房屋内高：不低于7.5米。 自 来 水：房屋内应留有自来水接口，用于设备降尘、清污和工作人员洗漱。 供 电：房屋内应接入220伏、380伏电，总电容在15千伏安左右。
境相适宜的建筑外形，起到“一站一风景、一站一景观”的效果；
2）垂直式垃圾压缩机+配套转运车：垂直式压缩机压缩力大、效率高，能将 松散垃圾压缩成坚实的块状，容积减少2/3左右，挤压的污水直接排入污水井中， 避免车辆运输过程中的撒漏、飞扬，并极大的提高了运输效率，延长填埋场使用 年限；配套转运车采用全密封箱体上装，不外露、撒漏垃圾，外观造型美观大方， 符合城市形象的要求。 从经济方面上来看，采用压缩后运输垃圾的方法与未采用压缩后运输的方法 相比，可提高2倍的运输效率，节约燃油费用2/3左右。例如，原来每天用5吨自卸 车需运送15车次垃圾的话，采用压缩后方式运输则每天只需运送5车次即可，如 以运距为15公里来算的话，则每年可节约燃油费用10万元；如果原来每天运30车 次的话，压缩后只需运10车次，则每年可节约燃油费用20万元，以此类推……

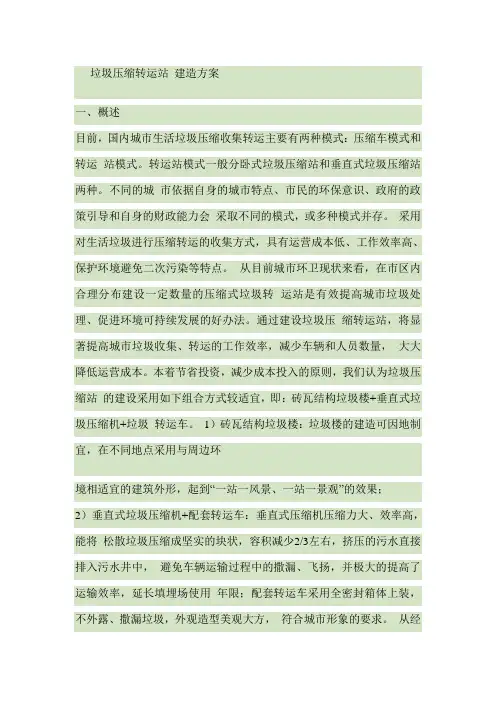

垃圾压缩转运站 建造方案
一、概述
目前，国内城市生活垃圾压缩收集转运主要有两种模式：压缩车模式和转运 站模式。转运站模式一般分卧式垃圾压缩站和垂直式垃圾压缩站两种。不同的城 市依据自身的城市特点、市民的环保意识、政府的政策引导和自身的财政能力会 采取不同的模式，或多种模式并存。 采用对生活垃圾进行压缩转运的收集方式，具有运营成本低、工作效率高、 保护环境避免二次污染等特点。 从目前城市环卫现状来看，在市区内合理分布建设一定数量的压缩式垃圾转 运站是有效提高城市垃圾处理、促进环境可持续发展的好办法。通过建设垃圾压 缩转运站，将显著提高城市垃圾收集、转运的工作效率，减少车辆和人员数量， 大大降低运营成本。本着节省投资，减少成本投入的原则，我们认为垃圾压缩站 的建设采用如下组合方式较适宜，即：砖瓦结构垃圾楼+垂直式垃圾压缩机+垃圾 转运车。 1）砖瓦结构垃圾楼：垃圾楼的建造可因地制宜，在不同地点采用与周边环
四、垃圾转运站基本设备配置（推荐）
配套设备 垂直式压缩机 日处理量小于80吨 日处理量小于150吨 数 量 1台 2台 1套 1套 1~2台
第7页 共13页
备
注
喷雾除尘、垃圾除臭系统 污水排放系统 垃圾转运车
根据日处理量和运 输距离确定
五、配套车厢密封式垃圾转运车
垂直式垃圾压缩转运站对运输车辆的要求不高，一般普通自卸车即可胜任，
第1页 共13页
二、垂直式垃圾压缩机主要特点
1）压缩力大，能够达到120吨压力，可将垃圾压缩成坚实的块状，易于运输； 2）采用地下压缩和储存垃圾块，避免了垃圾外露，减少了异味和扬尘，改善了 工作环境； 3）压缩机主要工作机构置于地坑内，使转运站外观简洁利索； 4）地坑内布置排污管道，直接将污水排到收集井内，这样运输垃圾块不会产生 污水撒漏现象； 5）采用机电液一体化设计，使设备的自动化较高，减轻操作人员的 劳动强度；
第2页 共13页
2）压缩机外形结构图及各组件功能
压缩油缸
螺栓连接
顶部框架 压头组件 立柱 大箱挂环 导向滑块 大箱 螺栓连接 前封门
地面界线*
底部框架 打入地基中
注：红线为界线，在红线以下部分的结构件都置于地坑内，为清楚介绍整个压
缩机结构，所以将地面隐藏。
第3页 共13页
（1）压头组件：压缩垃圾和升降大箱。 （2）压缩油缸：提供压缩力和工作行程，由一根缸径250、杆径180的液压缸完 成。 （3）主框架：由顶部框架、四根250x250规格的方管组成的立柱和底部框架组成， 互相之间采用高强度抗拉、抗扭螺栓连接。顶百度文库框架起着连结四个立柱成为一个 整体结构，增强设备稳定性；立柱起着支撑压头、压缩油缸和大箱等结构件的作 用，还用于为压头和大箱的升降起导向作用；底部框架在建地坑的时候就打入地 基中，为整个主框架起着基础的作用。 （4）大箱：大箱是压缩机的主要组成部分，起着压缩和存储垃圾的作用。由箱体、 前封门、中隔板、导向滑块和推板等组成。
第12页 共13页
效果图4：
说明：房屋使用面积约90~110平方米，砖瓦平顶小楼结构，内有可容纳两台 压缩机的工作间，工作间四面为玻璃幕墙，外形美观，旁侧设1~2个工作间。 效果图5：
说明：房屋使用面积约100~130平方米，砖瓦平顶小楼结构，内有可容纳两台 压缩机的工作间，旁侧为两间工作间。
第13页 共13页
说明：房屋使用面积约100~130平方米，砖瓦平顶小楼结构，内有可容纳两台 压缩机的工作间，另外还可设1~2个工作间。
第11页 共13页
效果图2：
说明：房屋使用面积约90~110平方米，砖瓦平顶小楼结构，内有可容纳两台 压缩机的工作间，另外还可设1~2个工作间。 效果图3：
说明：房屋使用面积约90~110平方米，砖瓦平顶小楼结构，内有可容纳两台 压缩机的工作间，另外还可设1~2个工作间。
6）特殊部位采用高强度钢板，并经过耐腐、耐磨工艺处理，保证了设备使用寿
命； 7）液压和电器系统的关键元件均采用进口件，尤其液压缸选用进口高性能密封 件，保证设备使用的可靠性和稳定性； 8）采用液压站作为动力源； 9）对运输车辆要求不高，普通自卸车即可，也可采用专用转运车。
三、垂直式垃圾压缩机选用方案
工作间 液压站
控制柜
集水井
平面布置图
正面图 自来水：房屋内应留有自来水接口，用于设备降尘、清污和工作人员洗漱。 供 电：房屋内应接入220伏、380伏电，总电容在20千伏安左右。
第5页 共13页
方案2：QDZ120LYSJD型垂直式双立柱垃圾压缩机
压缩垃圾
垃圾块储备到平车上 1）特点： （1）压头采用单缸结构，性能稳定 ，成本较低，但设备高度较高； （2）采用双立柱结构，布局简单、性能可靠、维修便利，造价更低； （3）压缩后的垃圾块可存储在平台车上以备转运； （4）要求中转站建筑面积较大、较高，但安装设备涉及的土建工程较少。 2）技术参数： 型号：QDZ120LYSJA 设备外形尺寸（长x宽x高）： 8124x3220x7000（毫米） 垃圾块尺寸（长x宽x高）：1990x1690x1300（毫米） 垃圾块重量：4吨 垃圾块密度：＞0.9吨/立方米 最大压缩力：120吨
效果图3：
说明：房屋使用面积约80~100平方米，砖瓦尖顶二层小楼结构，一楼为 工作间和操作间，二楼为办公间，在楼旁还可建卫生间。 效果图4：
说明：房屋使用面积约60~70平方米，砖瓦尖顶结构，大门内为工作间和操作 间，小门内为小院子，内有办公间。
第10页 共13页
效果图5：
说明：房屋使用面积约80~90平方米，砖瓦尖顶结构，右侧为工作间和操作间，左 侧为办公间。 2、适合于一站两机方式的房屋 效果图1：
第8页 共13页
附：参考房屋外观效果图及说明
1、适合于一站一机方式的房屋 效果图1：
说明：房屋使用面积约60-70平方米，砖瓦尖顶一层楼结构，房屋内可分成工 作间、办公间和操作间。 效果图2：
说明：房屋使用面积约60~80平方米，砖瓦平顶二层楼结构，一楼为工作间和 操作间，二楼为办公间。
第9页 共13页
滑块 箱体
压缩腔
挂环
推出油缸
前封门
存储腔
中隔板
提门油缸
推板
压缩腔用于垃圾块的压缩成型；存储腔可存储一块压好的垃圾块；推板能够将 压好的垃圾块推出存储腔，并能够同时将存储腔和压缩腔内的垃圾块同时从大箱内 推出；挂环用于压头挂接大箱；滑块能够在大箱升降时起导向作用。
第4页 共13页
3）房屋大小及配套水、电要求
方案1：四立柱单缸结构垃圾压缩机
待机状态 1）技术参数： 型号：QDZ120LYSJA
压缩垃圾
推出垃圾
设备外形尺寸（长x宽x高）： 5240x3600x7250（毫米） 垃圾块尺寸（长x宽x高）：1850x1600x1100（毫米） 垃圾块重量：3吨 最大压缩力：120吨 压缩工作时间：120秒 垃圾块密度：＞0.9吨/立方米 工作压力：20兆帕 设备功率：（11+7.5）千瓦（380伏）
但是站在环保和有利于城市形象的角度来看，我们推荐运输车辆采用专用的垃圾 转运车。
型号 底盘 总质量 载质量 车厢容积 特点：
QDZ5100ZLJE EQ3102FJ 10.4吨 4.8吨 10立方米
1）全密封箱体，且后门内镶密封胶条，保证运输过程中不会有垃圾飞扬和残余 污水撒漏； 2）液压举升后门，自卸方式卸货， 操控更简便。
