传感器课程设计霍尔位移传感器的设计
霍尔传感器的应用——位移及振幅测量
学院：信息工程学院专业：班级：姓名：学号：实验日期：实验三霍尔传感器的应用——位移及振幅测量一、实验目的1、了解霍尔位移传感器的工作原理和结构，学会用霍尔传感器进行位移测试；2、了解霍尔传感器在震动测量中的应用。
二、实验内容和要求1、观察传感器综合试验仪上霍尔式位移传感器的结构。
2、直流激励下，用霍尔位移传感器进行静态位移测试；3、直流激励下，用霍尔位移传感器进行震动测试；4、交流激励下，用霍尔位移传感器进行震动测试；5、进行试验前，先预习信号幅值调制的原理。
三、实验主要仪器设备和材料1、CYS 型传感器系统综合试验仪；本次实验所用模块包括：①直流稳压电源；②霍尔传感器；③电桥；④差动放大器；⑤毫伏表；⑥测微头；⑦移相器；⑧相敏检波器；⑨低通滤波器、音频振荡器2、双踪示波器；3、接插连接实验导线若干。
四、实验方法、步骤及结果测试（一）、实验原理及方法实验台上的霍尔传感器，由两个环形磁钢组成梯度磁场和位于梯度磁场中的霍尔元件组成。
当保持霍尔元件的控制电流I 恒定，在与霍尔元件控制电流相垂直的方向上就有霍尔电势输出。
霍尔元件在梯度磁场上下移动时，输出的霍尔电势U0 取决于其在磁场中的位移量x，即U0=kx，所以测得电势大小就可知道霍尔元件的位移量。
（二）、实验步骤及结果测试1、霍尔传感器位移测试①相关仪表和电路调零差动放大器调零时请先将放大器的增益调至适中。
②按图3 直流激励接线③旋转测微头，使测微头顶杆与振动盘接触。
调节振动盘上下位置，使霍尔元件基本位于梯度磁场的中间位置。
④开启电源，调节测微头和电位器WD，使差放输出为零。
⑤上下移动测微头各 3.5mm，每变化0.5mm 读取响应电压值，并记入下表。
2、直流激励下霍尔传感器震动测试①仍按图3 直流激励接线，使系统调零，并松开测微头，使其脱离振动台。
②将低频振荡器接“激振I” ，保持适当振幅，用示波器观察差动放大器输出波形。
③进一步提高低频振荡器的振幅，用示波器观察差动放大器的输出波形，当波形出现顶部削峰时，说明霍尔元件已进入均匀磁场，霍尔电压已不再随位移量的增加而线性增加。

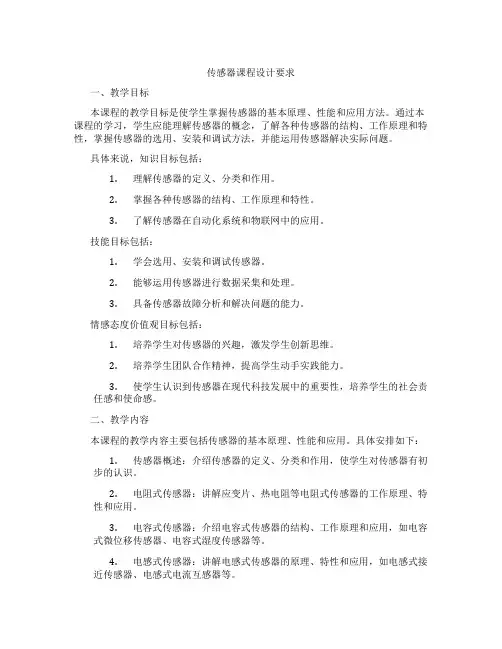

传感器课程设计要求
传感器课程设计要求一、教学目标本课程的教学目标是使学生掌握传感器的基本原理、性能和应用方法。
通过本课程的学习，学生应能理解传感器的概念，了解各种传感器的结构、工作原理和特性，掌握传感器的选用、安装和调试方法，并能运用传感器解决实际问题。
具体来说，知识目标包括：1.理解传感器的定义、分类和作用。
2.掌握各种传感器的结构、工作原理和特性。
3.了解传感器在自动化系统和物联网中的应用。
技能目标包括：1.学会选用、安装和调试传感器。
2.能够运用传感器进行数据采集和处理。
3.具备传感器故障分析和解决问题的能力。
情感态度价值观目标包括：1.培养学生对传感器的兴趣，激发学生创新思维。
2.培养学生团队合作精神，提高学生动手实践能力。
3.使学生认识到传感器在现代科技发展中的重要性，培养学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括传感器的基本原理、性能和应用。
具体安排如下：1.传感器概述：介绍传感器的定义、分类和作用，使学生对传感器有初步的认识。
2.电阻式传感器：讲解应变片、热电阻等电阻式传感器的工作原理、特性和应用。
3.电容式传感器：介绍电容式传感器的结构、工作原理和应用，如电容式微位移传感器、电容式湿度传感器等。
4.电感式传感器：讲解电感式传感器的原理、特性和应用，如电感式接近传感器、电感式电流互感器等。
5.光电传感器：介绍光电传感器的工作原理、特性和应用，如光敏电阻、光耦合器、光电二极管等。
6.磁电传感器：讲解磁电传感器的工作原理、特性和应用，如霍尔传感器、磁敏二极管等。
7.传感器信号处理：介绍传感器信号的处理方法，如放大、滤波、线性化等。
8.传感器的选用、安装和调试：讲解如何根据实际需求选用传感器，以及传感器的安装和调试方法。
9.传感器在自动化系统和物联网中的应用：介绍传感器在自动化系统和物联网中的典型应用案例。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
霍尔传感器位移特性实验报告
霍尔传感器位移特性实验报告霍尔传感器位移特性实验报告一、引言霍尔传感器是一种常用的非接触式位移传感器，广泛应用于工业自动化、汽车电子、航空航天等领域。
本实验旨在探究霍尔传感器的位移特性，通过实验数据的采集和分析，了解霍尔传感器在不同位移条件下的响应特点。
二、实验目的1. 理解霍尔传感器的工作原理；2. 掌握霍尔传感器的位移测量方法；3. 分析霍尔传感器在不同位移下的输出特性。
三、实验装置与方法1. 实验装置：- 霍尔传感器：将霍尔传感器固定在测量平台上，与位移装置相连；- 位移装置：通过手动旋钮控制位移装置的运动，使其产生不同的位移；- 数据采集系统：使用万用表或示波器对霍尔传感器的输出信号进行采集。
2. 实验方法：- 将霍尔传感器与位移装置连接后，将位移装置调整到初始位置；- 通过手动旋钮控制位移装置，逐步改变位移，记录下每个位移条件下的传感器输出信号；- 将采集到的数据进行整理和分析。
四、实验结果与分析在实验过程中，我们按照不同的位移条件，记录下了霍尔传感器的输出信号。
通过对数据的整理和分析，我们得到了以下结果：1. 位移与输出信号的关系：我们发现，随着位移的增加，霍尔传感器的输出信号呈线性增加的趋势。
这与霍尔传感器的工作原理相吻合，即霍尔传感器通过感应磁场的变化来测量位移。
2. 输出信号的稳定性：在一定范围内，霍尔传感器的输出信号相对稳定，变化较小。
然而，当位移超出一定范围时，输出信号的变化较大。
这可能是由于霍尔传感器的灵敏度有限，在较大位移下无法准确测量。
3. 温度对输出信号的影响：在实验过程中，我们还发现温度对霍尔传感器的输出信号有一定影响。
随着温度的升高，输出信号呈现出一定的波动。
这可能是由于温度变化引起霍尔传感器内部电路的参数变化，进而影响输出信号的稳定性。
五、实验总结通过本次实验，我们深入了解了霍尔传感器的位移特性。
我们发现霍尔传感器的输出信号与位移呈线性关系，在一定范围内相对稳定。
霍尔传感器的课程设计..docx
霍尔传感器的课程设计.标题：霍尔传感器的课程设计摘要：霍尔传感器是一种常用的磁场传感器，广泛应用于工业控制、汽车电子、医疗仪器等领域。
本文基于实际情景，设计了一门针对霍尔传感器的课程。
通过该课程，学生将全面了解霍尔传感器的原理、应用和实验操作技能，为他们将来的工作和学习提供有力支持。
关键词：霍尔传感器，课程设计，实验操作技能一、引言近年来，随着工业自动化和电子技术的快速发展，传感器技术在各个领域得到广泛应用。
其中，霍尔传感器因其简单、高精度的测量特性备受关注。
针对这一热门技术，设计一门系统全面的课程对于培养学生的实践操作技能和创新能力具有重要意义。
二、课程目标1. 理解霍尔传感器的原理和工作机制。
2. 掌握霍尔传感器的应用场景和相关技术。
3. 培养学生在实验操作和解决实际问题中的能力。
三、课程内容安排1. 原理和基础知识讲解- 霍尔效应的原理和基本概念- 霍尔传感器的工作原理及分类- 霍尔传感器在不同领域的应用案例介绍2. 实验操作训练- 霍尔传感器的接线和电路设计- 信号采集和处理相关实验- 数据分析和结果评估3. 项目设计与开发- 学生自主或小组合作，设计并实现一个基于霍尔传感器的应用项目- 考核项目的创新性、可行性和实用性四、教学方法1. 讲授法：通过教师讲解和示范，向学生传授相关知识和技能。
2. 实验操作：提供实验平台，让学生亲自操作霍尔传感器进行测量和实验。
3. 讨论与案例分析：通过小组讨论、案例分析，激发学生思维，培养解决实际问题的能力。
4. 项目指导：教师定期跟进项目设计与开发过程，提供指导和反馈。
五、评估方式1. 平时表现：包括实验记录、课堂参与等。
2. 实验报告：学生通过实验操作，撰写实验报告，总结实验结果和数据分析。
3. 项目成果：考核学生项目设计和实现的创新性、可行性和实用性。
六、预期成果经过本课程的学习，学生将掌握霍尔传感器的原理、应用和实验操作技能，具备以下能力：- 理解和解释霍尔传感器相关技术和概念。
霍尔位移传感实验报告
一、实验目的1. 理解霍尔位移传感器的工作原理。
2. 掌握霍尔位移传感器的安装和调试方法。
3. 分析霍尔位移传感器的性能特点。
4. 验证霍尔位移传感器的测量精度和稳定性。
二、实验原理霍尔位移传感器是基于霍尔效应原理设计的。
当电流通过半导体材料，并受到垂直于电流方向的磁场作用时，在半导体材料的两侧会产生电压，这个电压称为霍尔电压。
霍尔电压的大小与磁感应强度、电流强度和半导体材料的厚度有关。
霍尔位移传感器通常由一个线性霍尔元件、永久磁钢组和测量电路组成。
当传感器沿轴向移动时，由于磁场分布的变化，霍尔元件的输出电压也随之变化，从而实现位移的测量。
三、实验仪器与设备1. 霍尔位移传感器2. 永久磁钢组3. 信号调理电路4. 数据采集器5. 移动平台6. 精密尺四、实验步骤1. 将霍尔位移传感器安装在移动平台上，确保传感器轴线与移动平台轴线一致。
2. 将传感器连接到信号调理电路，并进行电路调试，确保信号输出稳定。
3. 使用数据采集器记录传感器在不同位移位置下的输出电压。
4. 将实验数据与理论计算结果进行对比分析。
5. 改变传感器轴线与磁场方向的夹角，观察霍尔电压的变化，分析传感器的性能特点。
五、实验数据与结果分析1. 实验数据记录表| 位移（mm） | 霍尔电压（mV） | 理论计算值（mV） ||------------|----------------|------------------|| 0 | 0 | 0 || 1 | 0.5 | 0.5 || 2 | 1.0 | 1.0 || 3 | 1.5 | 1.5 || 4 | 2.0 | 2.0 |2. 实验结果分析（1）实验数据与理论计算值基本一致，说明霍尔位移传感器的测量精度较高。
（2）当传感器轴线与磁场方向的夹角为90°时，霍尔电压最大；当夹角为0°时，霍尔电压最小。
这表明霍尔位移传感器的输出电压与传感器轴线与磁场方向的夹角有关。
霍尔位移传感器的设计
霍尔位移传感器的设计 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】霍尔位移传感器的设计学院（系）：电气信息工程学院年级专业：电自09102学号：学生姓名：黄晶晶摘要:霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。
霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。
霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。
霍尔期间以霍尔效应为其工作原理。
本文主要研究霍尔位移传感器的设计。
如图所示，被测物体分别与恒定电流I和恒定磁场B垂直。
当被测物体相对于原来位置有微小位移变化时，会产生变化的磁通量，会在导体垂直于磁场和电流的两个端面之间产生电势差，即UH（霍尔电压）。
本文主要研究微小位移与霍尔电压的关系来设计霍尔位移传感器。
关键字：霍尔传感器位移霍尔电压霍尔效应原理图正文：一．霍尔传感器的工作原理1、霍尔效应如霍尔效应原理图所示，在半导体薄片两端通以恒定电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为UH=KHIBCOSA，式中KH称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
I为所加的电流（一般为恒流源），B为均匀磁场，A为磁场与法线的夹角。
EH为电场（图中所示）2、霍尔元件霍尔元件是半导体四端薄片，一般做成正方形，在薄片的相对两侧对称的焊上两对电极引出线（一对称激励电流端，另一对称霍尔电势输出端），如下图所示。
霍尔元件结构3、霍尔元件的主要特性及材料1）霍尔元件的主要特性参数灵敏度KH：表示元件在单位的磁感应强度和单位控制电流所得到的开路霍尔电动势霍尔输入电阻：霍尔控制及间的电阻值霍尔最大允许激励电流：以霍尔元件允许的最大温度为限所对应的激励电流不等位电势：当霍尔元件的控制电流为额定值时，若元件所处位置的磁感应强度为零，测得的空载霍尔电势。
实验四 霍尔式传感器位移特性实验
实验四 霍尔式传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。
二、基本原理：根据霍尔效应，霍尔电势U H =K H IB ，当霍尔元件处在梯度磁场中运动时，它就可以进行位移测量。
三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、直流源±4V 、±15Ｖ、测微头、数显单元、相敏检波、移相、滤波模板、双线示波器。
四、实验步骤：（一）直流激励时霍尔式传感器1、将霍尔传感器按图5-1安装。
霍尔传感器与实验模板的连接按图5-2进行。
1、3为电源±4Ｖ，2、4为输出。
图5-1 霍尔传感器安装示意图 2、开启电源，调节测微头使霍尔片在磁钢中间位置再调节R W1使数显表指示为零。
图5-2 霍尔传感器位移 直流激励实验接线图3、旋转测微头向轴向方向推进，每转动0.2mm记下一个读数，直到读数近似不变，将读数填入表5-1。
作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。
（二）交流激励时霍尔式传感器1、传感器安装如下图，实验模板上连线见图5-3。
霍尔实验模板移相、相敏、低通模板霍尔传感器安装示意图5-3 交流激励时霍尔传感器位移实验接线图2、调节音频振荡器频率和幅度旋扭，从L V输出用示波器测量，使输出为1KH Z、峰－峰值为4V，引入电路中（激励电压从音频输出端L V输出频率1KH Z，幅值为4V峰－峰值，注意电压过大会烧坏霍尔元件）。
3、调节测微头使霍尔传感器处于磁钢中点，先用示波器观察使霍尔元件不等位电势为最小，然后从数显表上观察，调节电位器R W1、R W2使显示为零。
4、调节测微头使霍尔传感器产生一个较大位移，利用示波器观察相敏检波器输出，旋转移相单元电位器ＲＷ和相敏检波电位器ＲＷ，使示波器显示全波整流波形，且数显表显示相对值。
5、使数显表显示为零，然后旋动测微头记下每转动0.2mm时表头读数，填入表5-2。
6、根据表5-2作出V-X曲线，计算不同量程时的非线性误差。
实验五霍尔传感器位移特性实验
实验五霍尔传感器位移特性实验（共2页）（一）直流激励时位移特性实验一、实验目的：了解霍尔传感器的原理与应用。
二、实验仪器：霍尔传感器模块、霍尔传感器、测微头、直流电源、数显电压表。
三、实验原理：根据霍尔效应，霍尔电势U H=K H IB，其中K H为灵敏度系数，由霍尔材料的物理性质决定，当通过霍尔组件的电流I一定，霍尔组件在一个梯度磁场中运动时，就可以用来进行位移测量。
四、实验内容与步骤1．按图5-1接线。
图5-1 霍尔传感器直流激励接线图2．开启电源，直流数显电压表选择“2V”档，将测微头的起始位置调到“1cm”处，手动调节测微头的位置，先使霍尔片大概在磁钢的中间位置（数显表大致为0），固定测微头，再调节Rw1使数显表显示为零。
3．分别向左、右不同方向旋动测微头，每隔0.2mm记下一个读数，直到读数近似不变，将读数填入下表5-1及5-2。
五、实验报告1．作出U－X曲线，计算灵敏度。
2．何为霍尔效应？制作霍尔元件应采用什么材料，为什么？（二）交流激励时位移特性实验一、实验目的：了解交流激励时霍尔传感器的特性二、实验仪器：霍尔传感器模块、霍尔传感器、测微头、直流电源、数显电压表。
三、实验原理：交流激励时霍尔式传感器与直流激励一样，基本工作原理相同，不同之处是测量电路。
四、实验内容与步骤：1．接线如下图5-2。
图5-22．调节振荡器的音频调频和音频调幅旋钮，使音频振荡器的“00”输出端输出频率为1K，Vp-p=4V的正弦波（注意：峰峰值不应过大，否则烧毁霍尔组件）。
3．开启电源，直流数显电压表选择“2V”档，将测微头的起始位置调到“10mm”处，手动调节测微头的位置，使霍尔片大概在磁钢的中间位置（数显表大致为0），固定测微头，再调节Rw1使数显表为零。
4．分别向左、右不同方向旋动测微头，每隔0.2mm记一个读数，直到读数近似不变，将读数填入下表5-3及5-4。
五、实验报告1．作出U－X曲线，计算灵敏度。
霍尔传感器课程设计
霍尔传感器课程设计一、课程目标知识目标：1. 理解霍尔传感器的工作原理，掌握其基本构造和应用领域；2. 学会使用霍尔传感器进行物理量的测量，并能准确读取数据；3. 了解霍尔传感器在智能控制系统中的应用，掌握相关电路连接和编程方法。
技能目标：1. 能够正确组装和调试霍尔传感器，进行简单的物理量检测实验；2. 培养学生动手实践能力，提高电路连接和编程技巧；3. 提高学生分析问题和解决问题的能力，培养创新思维。
情感态度价值观目标：1. 激发学生对传感器技术及其应用的兴趣，培养学习热情；2. 培养学生团队协作精神，学会与他人共同探讨和解决问题；3. 增强学生的环保意识，了解传感器技术在节能减排方面的应用。
课程性质分析：本课程属于物理学科，结合传感器技术，以实践操作为主，注重理论知识与实际应用的结合。
学生特点分析：学生处于八年级，具备一定的物理基础和动手能力，对新鲜事物充满好奇，但可能缺乏系统的电路知识和编程经验。
教学要求：1. 注重理论与实践相结合，提高学生的实际操作能力；2. 采用启发式教学，引导学生主动探究问题，培养创新意识；3. 关注学生个体差异，因材施教，使每位学生都能在课程中收获成长。
二、教学内容1. 霍尔传感器原理及构造- 介绍霍尔效应的基本原理；- 霍尔传感器的构造、类型及特点；- 课本章节：第二章第四节《霍尔传感器》。
2. 霍尔传感器的应用- 霍尔传感器在物理量测量中的应用；- 霍尔传感器在智能控制系统中的应用实例；- 课本章节：第二章第五节《霍尔传感器的应用》。
3. 霍尔传感器实验操作- 实验原理和实验器材准备；- 霍尔传感器的组装、调试与测量；- 实验数据读取与分析；- 课本章节：实验教程第四章《霍尔传感器实验》。
4. 电路连接与编程- 霍尔传感器与微控制器的连接方法；- 基本编程知识及示例程序；- 课本章节：第三章第二节《传感器与微控制器的连接与编程》。
5. 创新设计与应用- 鼓励学生进行霍尔传感器创新设计；- 分组讨论、展示与评价；- 课本章节：第五章《传感器创新设计》。
霍尔式位移计课程设计
霍尔式位移计课程设计一、课程目标知识目标：1. 让学生理解霍尔效应的基本原理，掌握霍尔式位移计的工作原理及其在工程测量中的应用。
2. 让学生掌握霍尔式位移计的电路组成、结构特点及其影响参数，能解释其测量过程中的信号变化。
3. 使学生了解霍尔式位移计在智能制造、自动化控制等领域的重要性，明确其在现代工程技术中的地位。
技能目标：1. 培养学生运用所学知识分析和解决实际工程问题的能力，能正确操作霍尔式位移计进行位移测量。
2. 培养学生设计简单的位移测量电路，具备初步的电路调试和故障排除能力。
3. 提高学生的实验操作技能，使其能熟练使用相关仪器设备进行数据采集和处理。
情感态度价值观目标：1. 激发学生对电子测量技术的兴趣，培养其探索精神和创新意识。
2. 培养学生严谨、务实的学习态度，使其认识到精确测量在工程实践中的重要性。
3. 通过团队合作完成实验任务，提高学生的沟通协作能力和团队意识。
课程性质：本课程为高二年级物理选修课程，以实验和实践为主，注重理论知识与实际应用相结合。
学生特点：高二学生具备一定的物理知识和实验技能，具有较强的求知欲和动手能力。
教学要求：结合学生特点，采用启发式、探究式教学方法，注重培养学生的实际操作能力和问题解决能力，使学生在实践中掌握知识，提高技能。
通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供依据。
二、教学内容1. 霍尔效应基本原理：包括磁场对电荷的作用、霍尔电压的产生及霍尔系数的计算。
2. 霍尔式位移计的结构与原理：讲解位移计的组成、工作原理、灵敏度及线性度等性能指标。
3. 霍尔式位移计的电路设计：介绍常见的霍尔式位移计电路，如差动式、积分式等，分析其优缺点及适用场合。
4. 霍尔式位移计的安装与调试：讲解位移计的安装方法、注意事项，以及如何进行电路调试和故障排除。
5. 霍尔式位移计在实际应用中的案例分析：分析位移计在智能制造、自动化控制等领域的应用案例，展示其测量效果和优势。
霍尔式位移传感器实验报告
霍尔式位移传感器实验报告1. 实验目的本实验旨在通过实际操作，了解和验证霍尔式位移传感器的工作原理，并掌握其在实际应用中的使用方法。
2. 实验材料•霍尔式位移传感器•磁铁•Arduino开发板•连接线•电脑3. 实验步骤步骤1：准备工作1.将Arduino开发板连接至电脑，并打开Arduino IDE软件。
2.将霍尔式位移传感器与磁铁连接，并确保连接稳固。
步骤2：编写代码1.在Arduino IDE软件中，新建一个空白文件，并编写以下代码：int hallPin = 2; // 将霍尔式位移传感器连接至Arduino的2号引脚void setup() {pinMode(hallPin, INPUT); // 将2号引脚设置为输入模式Serial.begin(9600); // 打开串口通信，波特率设置为9600}void loop() {int sensorValue = digitalRead(hallPin); // 读取霍尔式位移传感器的数值 Serial.println(sensorValue); // 打印数值至串口监视器delay(1000); // 等待1秒}步骤3：上传代码1.将Arduino开发板通过USB线连接至电脑。
2.在Arduino IDE软件中，选择正确的开发板类型和端口。
3.点击“上传”按钮，将代码上传至Arduino开发板。
步骤4：实验操作1.将磁铁靠近霍尔式位移传感器，并观察串口监视器的输出。
2.移开磁铁，并再次观察串口监视器的输出。
3.可以尝试改变磁铁的距离和位置，观察传感器输出的变化。
4. 实验结果与分析根据实验步骤操作后，我们可以观察到串口监视器输出的数值会随着磁铁距离传感器的远近而变化。
当磁铁靠近传感器时，传感器输出为高电平（1），当磁铁远离传感器时，传感器输出为低电平（0）。
这是因为霍尔式位移传感器是基于霍尔效应工作的。
当有磁场作用于霍尔元件时，霍尔元件的输出电压会发生变化，从而实现对磁场的检测和测量。
霍尔传感器位移测量电路的设计
目录第一章虚拟仪器课程设计的意义及任务 (2)1.1课程设计的意义 (2)1.2 课程设计任务说明 (2)第二章关于虚拟仪器和Labview (2)2.1 虚拟仪器简介 (2)2.2 Labview概述 (3)2.2.1 Labview的发展历程 (3)2.2.2 什么是VI？ (3)2.2.3 Labview的操作面板 (3)第三章霍尔传感器位移测量电路的设计 (5)3.1 设计要求 (5)3.2测量电路原理与设计 (5)3.2.1 模型的建立 (5)3.2.2 放大电路设计 (6)第四章对电路仿真分析 (7)4.1 交流分析 (7)4.2 傅里叶分析 (8)4.3 直流扫描分析 (8)4.4 传递函数分析 (9)4.5 参数扫描分析 (9)第五章LabVIEW显示模块设计 (10)5.1 位移测量子程序的设计 (10)5.2 接口电路的设计与编译 (11)第六章总结 (15)第一章虚拟仪器课程设计的意义及任务1.1课程设计的意义虚拟仪器是随着计算机技术、电子测量技术和通信技术发展起来的一种新型仪器。
在国外，虚拟仪器技术已经比较熟了，由于其很强的灵活性，使得该技术非常适用于现代复杂的测试测量系统中。
近几年，虚拟仪器技术在国内的发展势也越来越受到重视。
成熟的虚拟仪器技术由三大部分组成：高效的软件编程环境、模块化仪器和一个支持模块化I/O集成的开放的硬件构架，该课程设计的目的就是，通过一些功能简单的仪表系统的设计，要在这三个方面上有更深一步的了解。
1.2 课程设计任务说明用霍尔传感器设计一个量程范围为-0.6mm～0.6mm的位移测量仪。
霍尔传感器是利用霍尔效应实现磁电转换的一种传感器。
当霍尔元件作线性测量时，最好选用灵敏度低一点、不等位电位小、稳定性和线性度优良的霍尔元件。
当物体在一对相对的磁铁中水平运动时，在一定的范围内，磁场的大小随位移的变化而发生线性变化，利用此原理可制成位移测量器。
通过本设计，要掌握以下内容：1）了解霍尔传感器测量位移的原理；2）掌握霍尔元件的测量电路；3）熟悉Labview 虚拟仪器向Multisim 10.0的导入方法；4）测量电路硬件实现后，当输出模拟信号，会用数据采集卡进行采集；5）掌握采集后的信号在LabVIEW中的处理，实现位移值的显示；6）了解分别采用软件仿真和实际硬件电路时，在LabVIEW中编程与处理的不同。
霍尔传感器交直流位移实验
J I A N G S U U N I V E R S I T Y 传感器课程设计说明书霍尔传感器交直流位移实验学院机械工程学院班级测控1201学生姓名学号指导教师2015年1月10日至1 月19日目录摘要 ----------------------------------------------------------------------------------------------------- 3第一章霍尔传感器发展历程 --------------------------------------------------------------------- 4第二章霍尔传感器工作原理 --------------------------------------------------------------------- 52.1 霍尔效应 ------------------------------------------------------------------------------------ 52.2 霍尔元件 ------------------------------------------------------------------------------------ 52.3霍尔元件的主要特性及材料 ----------------------------------------------------------- 6第三章霍尔元件的误差及补偿------------------------------------------------------------------ 73.1霍尔元件的零位误差与补偿 ----------------------------------------------------------- 73.2霍尔元件的温度误差及补偿 ----------------------------------------------------------- 7第四章测量电路设计与数据处理--------------------------------------------------------------- 84.1模型的建立 ---------------------------------------------------------------------------------- 84.2霍尔传感器直流位移实验电路设计-------------------------------------------------- 94.3霍尔传感器直流位移实验数据处理------------------------------------------------ 114.4霍尔传感器交流位移实验电路设计------------------------------------------------ 124.5霍尔传感器交流位移实验数据处理------------------------------------------------ 17 第五章课程设计总结----------------------------------------------------------------------------- 18 参考文献 ---------------------------------------------------------------------------------------------- 19 致谢 ----------------------------------------------------------------------------------------------------- 20摘要20 世纪末, 霍尔传感器是基于霍尔效应而将被测量转化成电动势输出的一种传感器。
霍尔传感器及测量电路-传感器课程设计实习
信息科学与工程学院传感器课程设计实习设计报告设计题目：霍尔传感器及测量电路专业：电子信息工程班级：学生：学号：指导教师：XX 年XX 月XX 日目录1. 概述 (1)1.1 设计目标 (1)1.2 霍尔传感器的简要叙述 (1)1.3 相关技术的国内状况 (2)2. 基本原理与设计思路 (3)2.1 霍尔传感器及测量电路基本原理 (3)2.1.1 霍尔效应 (3)2.1.2 线性霍尔 SS495A1 基本信息 (3)2.1.3 SS495输出特性 (4)2.1.4传感器SS495的引脚图及功能说明 (4)2.1.5 测量电路基本原理 (5)2.2 霍尔传感器及测量电路基本设计思路 (6)3. 电路设计 (7)3.1 总体电路原理框图 (7)3.2 零点调整电路的设计 (8)3.3 反向比例运放降压功能电路设计 (9)3.4 反相器电路设计 (9)4. 仿真 (10)4.1 仿真方法 (10)4.2 仿真结果 (10)5. 总结 (12)6. 参考文献 (13)1.概述1.1 设计目标(1)传感器：SS495 或类似性能传感器,磁场检测范围：-600Gs-600Gs。
(2)设计传感器测量电路，在要求的测量范围内，电路输出的满量程电压值为3000mV。
(3)进行仿真实验，给出仿真结果。
(4)完成信号处理电路 PCB 板设计。
1.2 霍尔传感器的简要叙述霍尔传感器是基于霍尔效应制作的一种传感器。
1879年美国科学家霍尔首先再金属材料中发现了霍尔效应，但由于金属材料的霍尔效应太弱而没有得到应用。
随着半导体技术的发展，人们开始用半导体材料制成霍尔元件，由于它的霍尔效应显著而没有得到应用和发展。
霍尔传感器是基于霍尔效应将被测量（如电流、磁场、位移、压力、压差、转=速等）转换成电动势输出的一种传感器。
虽然它的转换率较低、温度影响大、要求转换精度较高时必须进行温度补偿，但因霍尔式传感器具有结构简单、体积小、坚固、频率响应宽（从直流到微波）、动态范围（输出电动势的变化）大、非接触、使用寿命长、可靠性高、易于微型化和集成化等特点，还是在测量技术、自动技术和信息处理的方面得到了广泛的应用。
传感器课程设计霍尔位移传感器的设计
太原理工大学课程设计说明书题目：霍尔位移传感器的设计学院（系）：现代科技学院年级专业：测控1001 学号：学生姓名：指导教师：摘要霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。
霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。
霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。
霍尔期间以霍尔效应为其工作原理。
本文主要研究霍尔位移传感器的设计。
如图所示，被测物体分别与恒定电流I和恒定磁场B垂直。
当被测物体相对于原来位置有微小位移变化时，会产生变化的磁通量，会在导体垂直于磁场和电流的两个端面之间产生电势差，即U H（霍尔电压）。
本文主要研究微小位移与霍尔电压的关系来设计霍尔位移传感器。
关键字：霍尔传感器位移霍尔电压霍尔效应原理图目录第一章霍尔传感器的发展历程 (5)第二章霍尔传感器的工作原理1、霍尔效应 (5)2、霍尔元件 (5)3、霍尔元件的主要特性及材料 (5)第三章霍尔元件的误差及补偿 (6)1、霍尔元件的零位误差与补 (8)2、微位移和压力的测量 (8)3、霍尔位移传感器的设偿 (6)2、霍尔元件的温度误差及补偿 (7)第四章霍尔传感器的应用 (7)1、霍尔传感器的优点及应用.计电路图 (8)4、霍尔元件的技术参数 (10)第五章课程设计总结 (11)参考文献 (12)第一章霍尔传感器发展历程霍尔传感器是磁电效应的一种，这种现象是霍尔于1879年在研究金属的导体机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强的多，利用这种现象制成的各种霍尔元件。
广泛的应用于工业自动化技术，检测技术及信息处理方面。
霍尔效应是研究半导体材料性能的基本方法。
尽管人们早在1879年就知道了霍尔效应，但直到20世纪60年代末，随着固态电子技术的发展，霍尔效应才开始为人们所应用。
自此，霍尔传感器得到飞速发展，在汽车，工业，计算机等行业中得到广泛应用，如齿轮速度检测、运动与接近检测及电流检测等。
实验 线性霍尔式传感器位移特性实验
实验 线性霍尔式传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。
二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。
它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。
霍尔效应是具有载流子的半导体同时处在电场和磁场中而产生电势的一种现象。
如图28—1（带正电的载流子）所示，把一块宽为b ，厚为d 的导电板放在磁感应强度为B 的磁场中，并在导电板中通以纵向电流I ，此时在板图28—1霍尔效应原理的横向两侧面A ,A 之间就呈现出一定的电势差，这一现象称为霍尔效应（霍尔效应可以用洛伦兹力来解释），所产生的电势差U H 称霍尔电压。
霍尔效应的数学表达式为：U H ＝R H dIB ＝K H IB 式中：R H ＝-1／(ne)是由半导体本身载流子迁移率决定的物理常数，称为霍尔系数；K H ＝ R H ／d 灵敏度系数，与材料的物理性质和几何尺寸有关。
具有上述霍尔效应的元件称为霍尔元件，霍尔元件大多采用N 型半导体材料（金属材料中自由电子浓度ｎ很高，因此R H 很小，使输出U H 极小，不宜作霍尔元件），厚度d 只有1µm 左右。
霍尔传感器有霍尔元件和集成霍尔传感器两种类型。
集成霍尔传感器是把霍尔元件、放大器等做在一个芯片上的集成电路型结构，与霍尔元件相比，它具有微型化、灵敏度高、可靠性高、寿命长、功耗低、负载能力强以及使用方便等等优点。
本实验采用的霍尔式位移（小位移1ｍｍ～2ｍｍ）传感器是由线性霍尔元件、永久磁钢组成，其它很多物理量如：力、压力、机械振动等本质上都可转变成位移的变化来测量。
霍尔式位移传感器的工作原理和实验电路原理如图28—2 (a)、(b)所示。
将磁场强度相同的两块永久磁钢同极性相对放置着，线性霍尔元件置于两块磁钢间的中点，其磁感应强度为０，(a)工作原理(b)实验电路原理图28—2霍尔式位移传感器工作原理图设这个位置为位移的零点，即Ｘ＝０，因磁感应强度Ｂ＝０，故输出电压U H＝０。
霍尔传感器整体设计方案
[
1. 框图设计
根据霍尔传感器的工作原理, 设计一个路程测试电路, 通过信号拾取、低通滤波电路、单片机信号处理、显示输出等单元电路实现其功能, 采用数字示波器进行输出信号的动态观察和测量。
该测试系统的结构框图如图3所示。
2、硬件电路设计
5.1整体电路设计
5.2传感器部分
5.3定时器中断
5.3显示程序设计LED数码管显示
5.4报警程序设计
5.5转速处理程序的设计
3，发展前景
新的应用环境要求霍尔器件更加小型化、更高的灵敏度且集成度更高。
为了适用于空间较小的检测环境，例如电动机中的间隙、磁力轴承以及其他像永磁体扫描等需接近测量表面的场合，需要更加小型化的器件。
另外，霍尔传感器的成本较高，因此其应用领域基本锁定在汽车等高端市场，而对于需求量较大、对成本控制非常严格的消费电子市场则受到了成本的限制。
相信随着技术的进一步发展，霍尔传感器走进手柄等消费电子应用领域将是大势所趋。
霍尔式位移传感器实验报告
霍尔式位移传感器实验报告霍尔式位移传感器实验报告引言：霍尔式位移传感器是一种常用的非接触式位移传感器，可以测量物体的位移大小。
本实验旨在通过实际操作和数据分析，探究霍尔式位移传感器的工作原理和性能特点。
一、实验目的本实验的主要目的是掌握霍尔式位移传感器的工作原理，了解其特点和应用场景，并通过实验验证其测量精度和稳定性。
二、实验原理霍尔式位移传感器利用霍尔效应来测量物体的位移。
霍尔效应是指当电流通过导体时，如果该导体处于磁场中，就会在导体两侧产生电势差。
利用这一原理，霍尔式位移传感器可以通过测量电势差的大小来确定物体的位移。
三、实验步骤1. 准备实验所需材料和仪器，包括霍尔式位移传感器、电源、数字万用表等。
2. 将霍尔式位移传感器固定在待测物体上，并连接电源和数字万用表。
3. 调整电源的输出电压，使其适合传感器的工作范围。
4. 缓慢移动待测物体，观察数字万用表上的数据变化，并记录下来。
5. 反复进行多次实验，以保证实验结果的准确性和可靠性。
四、实验数据分析通过实验得到的数据，我们可以进行进一步的分析和计算，以评估霍尔式位移传感器的性能。
1. 测量精度：通过对实验数据的比较和统计，可以计算出霍尔式位移传感器的测量精度。
精度越高，表示传感器的测量结果与实际值的偏差越小。
2. 稳定性：通过观察实验数据的变化趋势，可以评估霍尔式位移传感器的稳定性。
稳定性好的传感器在不同条件下测量结果的波动较小，具有更高的可靠性。
3. 响应时间：通过分析实验数据中位移变化和传感器响应的时间差，可以计算出霍尔式位移传感器的响应时间。
响应时间越短，表示传感器对位移变化的反应速度越快。
五、实验结果与讨论根据实验数据的分析和计算，我们可以得出霍尔式位移传感器的性能评估结果。
在此基础上，我们可以讨论传感器的优缺点以及适用的应用场景。
1. 优点：霍尔式位移传感器具有非接触式测量、高精度、稳定性好等优点。
它可以用于测量各种物体的位移，特别适用于高温、高湿、易腐蚀等恶劣环境。
霍尔位移实验报告
一、实验目的1. 理解霍尔位移传感器的工作原理和基本结构。
2. 掌握霍尔位移传感器的使用方法和操作步骤。
3. 通过实验验证霍尔位移传感器的线性度、精度和稳定性。
4. 分析影响霍尔位移传感器测量结果的因素。
二、实验原理霍尔效应是指当电流通过一个导体或半导体时，在导体或半导体中垂直于电流方向和磁场方向的平面内，会产生一个与电流方向和磁场方向都垂直的电势差。
利用霍尔效应可以制成霍尔位移传感器，用于测量物体的位移。
霍尔位移传感器主要由霍尔元件、放大电路、滤波电路和显示电路等组成。
当霍尔元件受到磁场的作用时，会产生霍尔电压，该电压与磁场强度成正比。
通过测量霍尔电压，可以计算出磁场强度，从而实现位移的测量。
三、实验仪器与设备1. 霍尔位移传感器2. 信号发生器3. 电压表4. 静电场发生器5. 移动平台6. 数据采集系统四、实验步骤1. 将霍尔位移传感器安装在移动平台上，并调整其初始位置。
2. 连接信号发生器和电压表，设置合适的信号频率和幅度。
3. 将静电场发生器放置在霍尔位移传感器附近，产生一个稳定的磁场。
4. 逐步移动移动平台，记录不同位置下霍尔位移传感器的输出电压。
5. 将实验数据输入数据采集系统，进行数据处理和分析。
五、实验结果与分析1. 线性度分析：根据实验数据，绘制霍尔位移传感器的输出电压与位移的曲线。
通过分析曲线，可以判断传感器的线性度。
实验结果表明，霍尔位移传感器的线性度较好，满足实际应用需求。
2. 精度分析：通过多次测量同一位移值，计算其标准偏差。
实验结果表明，霍尔位移传感器的测量精度较高，满足实际应用需求。
3. 稳定性分析：在不同环境条件下，对霍尔位移传感器进行长时间测量，分析其输出电压的稳定性。
实验结果表明，霍尔位移传感器的输出电压稳定性较好，满足实际应用需求。
4. 影响因素分析：通过实验，分析以下因素对霍尔位移传感器测量结果的影响：（1）温度：温度变化会影响霍尔元件的性能，从而影响测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太原理工大学课程设计说明书题目：霍尔位移传感器的设计学院（系）：现代科技学院年级专业：测控1001 学号：学生姓名：指导教师：摘要霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。
霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。
霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。
霍尔期间以霍尔效应为其工作原理。
本文主要研究霍尔位移传感器的设计。
如图所示，被测物体分别与恒定电流I和恒定磁场B垂直。
当被测物体相对于原来位置有微小位移变化时，会产生变化的磁通量，会在导体垂直于磁场和电流的两个端面之间产生电势差，即U H（霍尔电压）。
本文主要研究微小位移与霍尔电压的关系来设计霍尔位移传感器。
关键字：霍尔传感器位移霍尔电压霍尔效应原理图目录第一章霍尔传感器的发展历程 (5)第二章霍尔传感器的工作原理1、霍尔效应 (5)2、霍尔元件 (5)3、霍尔元件的主要特性及材料 (5)第三章霍尔元件的误差及补偿 (6)1、霍尔元件的零位误差与补 (8)2、微位移和压力的测量 (8)3、霍尔位移传感器的设偿 (6)2、霍尔元件的温度误差及补偿 (7)第四章霍尔传感器的应用 (7)1、霍尔传感器的优点及应用.计电路图 (8)4、霍尔元件的技术参数 (10)第五章课程设计总结 (11)参考文献 (12)第一章霍尔传感器发展历程霍尔传感器是磁电效应的一种，这种现象是霍尔于1879年在研究金属的导体机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强的多，利用这种现象制成的各种霍尔元件。
广泛的应用于工业自动化技术，检测技术及信息处理方面。
霍尔效应是研究半导体材料性能的基本方法。
尽管人们早在1879年就知道了霍尔效应，但直到20世纪60年代末，随着固态电子技术的发展，霍尔效应才开始为人们所应用。
自此，霍尔传感器得到飞速发展，在汽车，工业，计算机等行业中得到广泛应用，如齿轮速度检测、运动与接近检测及电流检测等。
霍尔传感器的出现。
解决了很多让人棘手的问题。
第二章霍尔传感器的工作原理1、霍尔效应如霍尔效应原理图所示，在半导体薄片两端通以恒定电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压，它们之间的关系为U H=K H IBCOSA，式中K H称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
I为所加的电流（一般为恒流源），B为均匀磁场，A为磁场与法线的夹角。
E H为电场（图中所示）2、霍尔元件霍尔元件是半导体四端薄片，一般做成正方形，在薄片的相对两侧对称的焊上两对电极引出线（一对称激励电流端，另一对称霍尔电势输出端），如下图所示。
霍尔元件结构3、霍尔元件的主要特性及材料1）霍尔元件的主要特性参数灵敏度K H：表示元件在单位的磁感应强度和单位控制电流所得到的开路霍尔电动势霍尔输入电阻：霍尔控制及间的电阻值霍尔最大允许激励电流：以霍尔元件允许的最大温度为限所对应的激励电流不等位电势：当霍尔元件的控制电流为额定值时，若元件所处位置的磁感应强度为零，测得的空载霍尔电势。
（不等位电势是由霍尔电极2和之间的电阻决定的， r 0称不等位电阻）寄生直流电势（霍尔元件零位误差的一部分）：当没有外加磁场，霍尔元件用交流控制电流时，霍尔电极的输出有一个直流电势控制电极和霍尔电极与基片的连接是非完全欧姆接触时，会产生整流效应。
两个霍尔电极焊点的不一致，引起两电极温度不同产生温差电势霍尔电势温度系数：在一定磁感应强度和控制电流下，温度每变化1度时，霍尔电势变化的百分率。
基本应用电路2)霍尔元件的材料目前最常用的霍尔元件材料是锗（Ge）、硅（Si）、锑化铟（InSb）、砷化）型固熔体（其中铟（InAs）和不同比例亚砷酸铟和磷酸铟组成的In（As y P1-yy表示百分比）等半导体材料。
其中N型锗容易加工制造，其霍尔系数、温度性能和线性度都较好。
N型硅的线性度最好，其霍尔系数、温度性能同N型锗，但其电子迁移率比较低，带负载能力较差，通常不用作单个霍尔元件。
锑化铟对温度最敏感，尤其在低温范围内温度系数大，但在室温时其霍尔系数较）大。
砷化铟的霍尔系数较小，温度系数也较小，输出特性线性度好。
In（As y P1-y 型固熔体的热稳定性最好。
第三章霍尔元件的误差及补偿1、霍尔元件的零位误差与补偿霍尔元件的零位误差是指无外加磁场或无控制电流情况下霍尔元件产生输出电压并由此产生误差。
它主要表现有以下几种形式：1）不等位电动势它是零位误差中最重要的一种，他是当霍尔元件在额定控制电流下，不外加磁场时，霍尔输出端之间的空载电动势。
2）寄生直流电势再无磁场的情况下，元件通入交流电流，输出端除交流不等位电压以外的直流分量3）感应零电动势感应零电动势是在未通电流情况下，由于脉动或交变磁场作用在输出端产生的电动势。
4)自激场零电动势霍尔元件控制电流产生自激场2、霍尔元件的温度误差及补偿1）温度误差产生原因：霍尔元件的基片是半导体材料，因而对温度的变化很敏感。
其载流子浓度和载流子迁移率、电阻率和霍尔系数都是温度的函数。
当温度变化时，霍尔元件的一些特性参数，如霍尔电势、输入电阻和输出电阻等都要发生变化，从而使霍尔式传感器产生温度误差。
2)减小霍尔元件的温度误差的方法选用温度系数小的元件、采用恒温措施、采用恒流源供电、采用适当的补偿电路恒流源温度补偿电路注：当霍尔元件的输入电阻随温度升高而增加时，旁路分流电阻自动地加强分流，减少了霍尔元件的控制电流。
第四章霍尔传感器的应用1、霍尔传感器的优点及应用1)优点：结构简单，体积小，重量轻，频带宽，动态特性好和寿命长2)应用：电磁测量：测量恒定的或交变的磁感应强度、有功功率、无功功率、相位、电能等参数；自动检测系统：多用于位移、压力的测量。
2、微位移和压力的测量测量原理：霍尔电势与磁感应强度成正比，若磁感应强度是位置的函数，则霍尔电势的大小就可以用来反映霍尔元件的位置。
应用：位移测量、力、压力、应变、机械振动、加速度3、霍尔位移传感器的设计电路图图1图2图1特殊用法，使得霍尔元件的输出不必使用差值放就可以处理U H的信号放大，及与图3的恒流源构成温度度补偿电路。
（图中的纳极管期限压的作用，使1、3端的电压不超过5.1V）图2的功能，霍尔电压的放大及霍尔元件的归零校正（既当无电流或无磁场或无微小位移变动时，霍尔电压不为零，可通过滑动变阻器调节电阻使最后输出电压变为零）图3图3是恒流源，他可以使输出电流恒定不变，维持在一定的数值，通过调节图中滑动变阻器的变化可以改变图中恒流源的输出值位移0 1 2 3 4 5 6 7 8 9 10X0 0.023 0.046 0.069 0.092 0.115 0.139 0.162 0.185 0.208 0.231 霍尔电压U H（mv）注：（以上的数据通过电路仿真得到的数据，从数据中可以大概知道位移与霍尔电压成正比且线4、霍尔元件的技术参数1）测量范围：由于没弄实物，无法得知该电路的实际测量范围。
但通过查资料可知霍尔式传感器的测量范围一般大约在1到2mm之间2）输出电压：如图所示的电路图，应该在0到0.231mV之间（通过电路仿真知道的）。
3）迟滞误差：因为电路仿真无迟滞误差，所以不确定。
但由于电路有滑动变阻器可以调节，弄实物时迟滞误差应该不会太大。
4)电压灵敏度：在这里的电压灵敏度为最后电压输出差值与位移差值的比值乘%。
5）精度：因为电路仿真的精度为百分之百，只有弄出实物才能知道该设计电路的灵敏度。
第五章课程设计总结为期10天的传感器课设结束了，回想起走过的历程还真是颇有感触。
应该说有过彷徨也有过迷惘吧，但此刻收获的却是看见自己辛勤劳动出成果后的喜悦，突然间，觉得一切都值了。
在这段时间内，我去过图书馆翻阅书籍，也重新研读了教材上的理论知识。
古语云：“纸上得来终觉浅，绝知此事要躬行。
”真的感触颇深，学习时，总感觉听懂了，也就满足了，进而就顺其自然地掩卷不思了，哪里想到学的东西如何运用到生产实践中。
可通过课设，我才恍然大悟，原来真没那么简单，任何东西只要与生产生活相挂钩，那就一定有东西可以挖掘，也就一定有很多知识解决不了现实问题。
如此，我才慢慢开始溯本求源，开始从细微之处肯透知识点，本次课设何不是如此呢？！通过霍尔元件的电流应该多大才合适，应<=5mA,(大于5mA后有些霍尔元件的霍尔电压不会随着物体位移的变化而变化，而是为一个定值)这要是在生活中谁会去在意呢但是到了设计中，我们就不得不考虑其四两拨千斤般的作用了，我想也正是通过这些细微末节处，才让我们真切认识到知识是多么神圣与重要，我们要有所成就就必须认真细心，多学多思，多把理论知识与实践生活联系起来。
此外，通过这次课设，我进一步体会到了工具的重要性，这包括软件操作工具书等方面。
因为我们不可能学富五车，因而就有必要翻阅文献资料，如设计用到的相关书籍，标准手册等等。
同时，具备较好的计算机水平也会给我们带来巨大的益处，比如数学公式的编辑，图形的绘制等等。
但反过来说，通过这样的课程设计，也会加深我们对工具的了解和形成对其客观的认识，我想这对我们以后在工作和生活中有比较好的视野和思维是有巨大帮扶作用的。
总之，本次课设不仅加强了我对霍尔传感器的认识，更重要的是，它让我掌握了做设计应有的环节与步骤，也使我懂得了如何去结合理论知识分析解决现实问题，同时也让我学到了很多以前没有接触到的知识和相关计算机方面的操作。
参考文献张玉龙等•传感器电路设计手册•中国计量出版社•1989年李科杰等•新编传感器技术手册•国防工业出版社•2002年吴桂秀•传感器应用制作入门•浙江科学技术出版社•2004年杨宝清•孙宝元•传感器及其应用手册•2004年单成祥•传感器的理论与设计基础及其应用•国防工业出版社•1999年太原理工大学课程设计说明书- 11 -共页第页。
