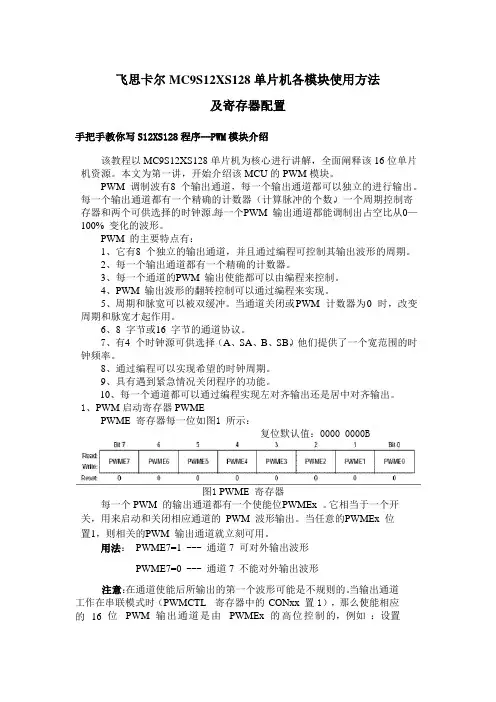

飞思卡尔MC9S12XS128单片机各模块使用方法及寄存器配置手把手教你写S12XS128程序--PWM模块介绍该教程以MC9S12XS128单片机为核心进行讲解，全面阐释该16位单片机资源。
本文为第一讲，开始介绍该MCU的PWM模块。
PWM 调制波有8个输出通道，每一个输出通道都可以独立的进行输出。
每一个输出通道都有一个精确的计数器（计算脉冲的个数），一个周期控制寄存器和两个可供选择的时钟源。
每一个P WM 输出通道都能调制出占空比从0—100% 变化的波形。
PWM 的主要特点有：1、它有8个独立的输出通道，并且通过编程可控制其输出波形的周期。
2、每一个输出通道都有一个精确的计数器。
3、每一个通道的P WM 输出使能都可以由编程来控制。
4、PWM 输出波形的翻转控制可以通过编程来实现。
5、周期和脉宽可以被双缓冲。
当通道关闭或PWM 计数器为0时，改变周期和脉宽才起作用。
6、8 字节或16 字节的通道协议。
7、有4个时钟源可供选择（A、SA、B、SB），他们提供了一个宽范围的时钟频率。
8、通过编程可以实现希望的时钟周期。
9、具有遇到紧急情况关闭程序的功能。
10、每一个通道都可以通过编程实现左对齐输出还是居中对齐输出。
1、PWM启动寄存器PWMEPWME 寄存器每一位如图1所示：复位默认值：0000 0000B图1 PWME 寄存器每一个PWM 的输出通道都有一个使能位P WMEx 。
它相当于一个开关，用来启动和关闭相应通道的PWM 波形输出。
当任意的P WMEx 位置1，则相关的P WM 输出通道就立刻可用。
用法：PWME7=1 --- 通道7 可对外输出波形PWME7=0 --- 通道7 不能对外输出波形注意：在通道使能后所输出的第一个波形可能是不规则的。
当输出通道工作在串联模式时（PWMCTL 寄存器中的CONxx置1），那么）使能相应的16位PWM 输出通道是由PWMEx 的高位控制的，例如：设置PWMCTL_CON01 = 1,通道0、1级联，形成一个16位PWM 通道，由通道 1 的使能位控制PWM 的输出。
飞思卡尔单片机 ECT学习资料
9S12 系列单片机的ECT （Enhanced Capture Timer Module）模块是在原68HC12 的 Standard Timer module 基础上加以增强功能形成的。
ECT 模块主要由以下几部分组成，参看图1：•一个带可编程预分频的16位向上计数的自由运行计数器•8个独立的定时器通道，每个通道具备输入捕捉/输出比较功能•4个8位脉冲累加器，也可设置成2个16位脉冲累加器•一个带可编程预分频的16位的向下计数的计数器•从上面示意图中可以就看出，ECT 模块相当的复杂，不是简单的几句话就能说明白的。
我也是通过很长时间的学习实践，才逐步掌握了ECT模块的使用。
本文将通过一系列的实例，从最简单的功能开始，逐步展开。
一步一步的展示ECT 模块的强大功能。
实验1：自由运行计数器（TCNT）与溢出中断自由运行计数器（TCNT）也称为自由运行主定时器，是一个16位的计数器，可以说是ECT的核心。
在系统复位时，这个自由运行计数器的初值为$0000。
当ECT 模块运行时，自由运行计数器从$0000～$FFFF 循环递增计数。
当计数器溢出复零时，会置位中断标志。
利用这个计数器，可以产生一个周期的中断信号。
TCNT 的输入时钟也是可以选择的，图2 给出了TCNT 的时钟源的示意图。
可以看出，TCNT的输入时钟可以来源于总线时钟、总线时钟经过预分频、外部引脚输入的脉冲、外部引脚输入脉冲经过脉冲累加器分频这四种选择。
当然，选择哪个时钟源其实就是在程序中设置一下相应的寄存器这么简单。
了解了上面的介绍，就可以开始本文的第一个例子了，这个例子非常简单，将BUS CLOCK 分频后作为TCNT 的输入时钟，使能TCNT 溢出中断。
在开始代码之前，还需要介绍几个程序中用到的寄存器。
TCNT寄存器（Timer Count Register）这个寄存器其实已经介绍过了，它是一个16 位的只读寄存器。
在每个时钟输入下计数值会自动加1，当计数值为0xFFFF 后下一个时钟脉冲会使计数器溢出为0x0000。

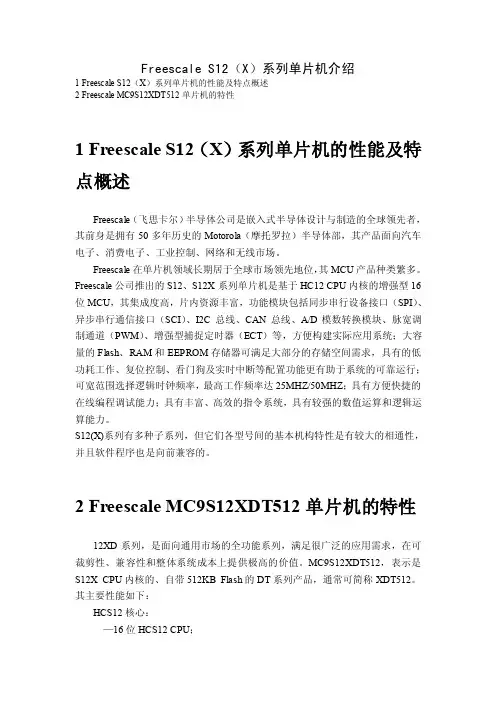

FreescaleS12（X）系列单片机介绍
Freescale S12（X）系列单片机介绍1 Freescale S12（X）系列单片机的性能及特点概述2 Freescale MC9S12XDT512单片机的特性1 Freescale S12（X）系列单片机的性能及特点概述Freescale（飞思卡尔）半导体公司是嵌入式半导体设计与制造的全球领先者，其前身是拥有50多年历史的Motorola（摩托罗拉）半导体部，其产品面向汽车电子、消费电子、工业控制、网络和无线市场。
Freescale在单片机领域长期居于全球市场领先地位，其MCU产品种类繁多。
Freescale公司推出的S12、S12X系列单片机是基于HC12 CPU内核的增强型16位MCU，其集成度高，片内资源丰富，功能模块包括同步串行设备接口（SPI）、异步串行通信接口（SCI）、I2C总线、CAN总线、A/D模数转换模块、脉宽调制通道（PWM）、增强型捕捉定时器（ECT）等，方便构建实际应用系统；大容量的Flash、RAM和EEPROM存储器可满足大部分的存储空间需求，具有的低功耗工作、复位控制、看门狗及实时中断等配置功能更有助于系统的可靠运行；可宽范围选择逻辑时钟频率，最高工作频率达25MHZ/50MHZ；具有方便快捷的在线编程调试能力；具有丰富、高效的指令系统，具有较强的数值运算和逻辑运算能力。
S12(X)系列有多种子系列，但它们各型号间的基本机构特性是有较大的相通性，并且软件程序也是向前兼容的。
2 Freescale MC9S12XDT512单片机的特性12XD系列，是面向通用市场的全功能系列，满足很广泛的应用需求，在可裁剪性、兼容性和整体系统成本上提供极高的价值。
MC9S12XDT512，表示是S12X CPU内核的、自带512KB Flash的DT系列产品，通常可简称XDT512。
其主要性能如下：HCS12核心：—16位HCS12 CPU；—向上兼容MC9S12指令集；—与MC9S12相同的中断堆栈和程序模式；—增强型索引寻址和指令集；—最高总线频率50MHZ；—外部总线接口（EBI）；—模块映射控制机制（MMC）；—中断控制（INT）；—监测HCS12X CPU和XGATE总线活动的调试模块（DBG）—背景调试模式（BDM）；周期性中断定时器：—4个独立超时周期定时器；—介于1到224总线时钟周期超时期选择时钟和复位发生器（CRG）：—锁相环（PLL）频率乘法器；—系统时钟发生器；—看门狗（COP watchdog）；—多种系统复位方式：上电复位、低电压复位、非法地址复位、COP复位、时钟损耗复位以及外部引脚复位；—实时中断（Real-time interrupt）；—停止模式的快速唤醒；XGATE；存储空间：—20KB RAM；—512KB Flash；—4KB EEPROM；1个16通道和一个8通道的ADC：—10位分辨率；—每秒1M bit的外部和内部转化触发功能；CAN总线模块，兼容CAN2.0A/B：—5个接收缓冲器，3个发送缓冲器；—低通滤波器唤醒功能；—4个独立中断通道：Rx、Tx、错误和唤醒；—自检操作；增强型捕捉定时器（ECT）：—16位主计数器和7位预分频器；—8个可编程输入捕捉输出比较通道；—2个16位脉冲累加器；8路PWM脉宽调制：—8位8通道；—周期和占空比可编程；—各通道独立控制；—中心对齐或左对齐输出；—宽范围可编程时钟选择逻辑；—紧急事件关断输入串行接口：—6个异步串行通信接口（SCI）；—3个同步串行设备接口（SPI）；I2C总线：—与标准IIC总线兼容；—多主机操作；—软件可编程256个不同的串行时钟频率；片上电压调节器：—两个平行线性稳压器；—低压检测（LVD）与低压中断（LVI）；—上电复位电路；—3.3V—5.5V操作；—低压复位；—超低功耗唤醒定时器；144引脚LQFP，112引脚LQFP和80引脚QFP封装；其它：—5V输入和带驱动能力I/O；—5V A/D转换器输入—相当于80MHZ的40MHZ总线速度；—单线背景调试模式（BDM）；—4个片上硬件断点。
飞思卡尔16位单片机寄存器总结
一、输入输出端口寄存器I/O接口包括PORTA、B、E、K、T、S、M、P、H、J、AD。
其中PORTA、B、E、K属于复用扩展总线接口，单片机在扩展方式下工作时，作为总线信号。
1、PORTT、S、M、P、H、JI/O寄存器PTx如果对应位数据方向寄存器DDRx为“0”，输入，读取该寄存器返回引脚值；“1”，输出，读取该寄存器返回I/O寄存器的内容。
数据方向寄存器DDRx决定对应引脚为输出还是输入，“0”为输入，“1”为输出，复位后，默认为输入。
上拉/下拉使能寄存器PERx选择使用内置上拉/下拉器件，“1”允许，“0”禁用。
中断使能寄存器PIExPORTP、H、J三个端口具有中断功能。
“1”对应引脚允许中断，“0”禁止，复位后，所有端口中断关闭。
中断标志寄存器PIFxPORTP、H、J三个端口具有中断功能。
“1”对应引脚允许中断，“0”禁止，复位后，所有端口中断关闭。
2、PORTA、B、E、KI/O寄存器Px若某端口的引脚被定义为输出，写入I/O寄存器中的数值会从对应引脚输出；输入，通过I/O寄存器读取对应引脚电平。
数据方向寄存器DDRx决定对应引脚为输出还是输入，“0”为输入，“1”为输出，复位后，默认为输入。
PORTE最低两位只能为输入。
上拉电阻控制寄存器PERx第7、4、1、0位分别控制K、E、B、A端口，“1”允许使用对应端口的上拉电阻，“0”禁止，复位后，PK、PE端口使能，PB、PA禁止。
二、中断系统中断控制寄存器INTCR第7位IRQE，中断电平/边沿有效选择，0为低电平有效，1为下降沿有效；第6位IRQEN，外部中断IRQ中断请求使能，0关闭，1允许。
三、PWM模块PWM允许寄存器PWME对应每一位PWMEx，1启动输出，0停止输出，读写任意时刻。
PWM预分频时钟选择寄存器PWMPRCLK为Clock A和B选择独立的预分频因子，读写任意时刻。
Clock B对应6、5、4三位，Clock A对应2、1、0三位，分别可以实现2、4、8、16、32、64、128分频。
飞思卡尔16位单片机的资源配置

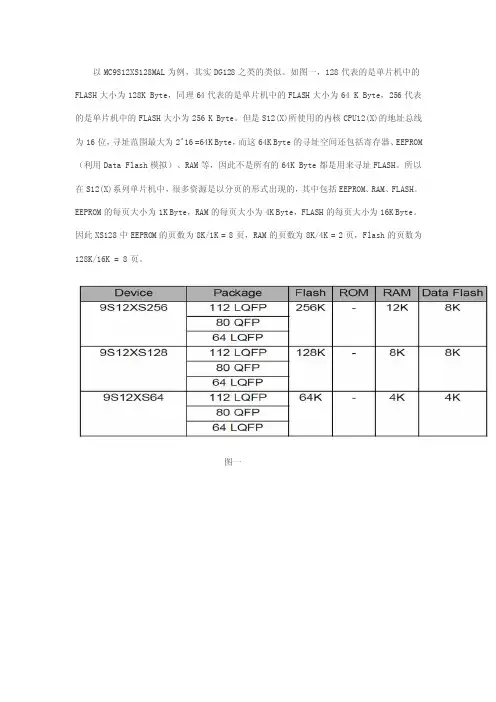

以MC9S12XS128MAL为例，其实DG128之类的类似。
如图一，128代表的是单片机中的FLASH大小为128K Byte，同理64代表的是单片机中的FLASH大小为64 K Byte，256代表的是单片机中的FLASH大小为256 K Byte。
但是S12(X)所使用的内核CPU12(X)的地址总线为16位，寻址范围最大为2^16 =64K Byte，而这64K Byte的寻址空间还包括寄存器、EEPROM （利用Data Flash模拟）、RAM等，因此不是所有的64K Byte都是用来寻址FLASH。
所以在S12(X)系列单片机中，很多资源是以分页的形式出现的，其中包括EEPROM、RAM、FLASH。
EEPROM的每页大小为1K Byte，RAM的每页大小为4K Byte，FLASH的每页大小为16K Byte。
因此XS128中EEPROM的页数为8K/1K = 8页，RAM的页数为8K/4K = 2页，Flash的页数为128K/16K = 8页。
图一图二在单片普通模式中，复位后，所有内存资源的映射如图二所示，其中从0x0000-0x07FF 的2K范围内映射为寄存器区，如I/O端口寄存器等，当然寄存器没有那么多，后面的一部分其实没有使用；从0x0800-0x0BFF，共1K的空间，映射为EEPROM区，由上面的分析，XS128中共有8页的共8K的EEPROM，所以这8页的EEPROM都是以分页的形式出现的，可以通过设置寄存器EPAGE选择不同的页并进行访问；从0x0C00到0x0FFF的1K空间为保留区（其实这里面也有学问，以后探讨）；从0x1000到0x3FFF的12K空间为RAM区，分为三页，但是和前面所说的EEPROM不同，这三页中有2页（对于XS128和XS256）或一页（对于XS64）为固定页，位于12K空间的后一部分，以XS128为例，其内部的RAM资源为8K，所以其三页中的最后两页（0x2000-0x3FFF）为固定页，第一页（0x1000-0x1FFF）为窗口区，通过设置寄存器RPAGE来映射其他分页的RAM，当然在单片普通模式下，XS128内部已经没有其他的RAM了，所以这一页其实也没有用。
