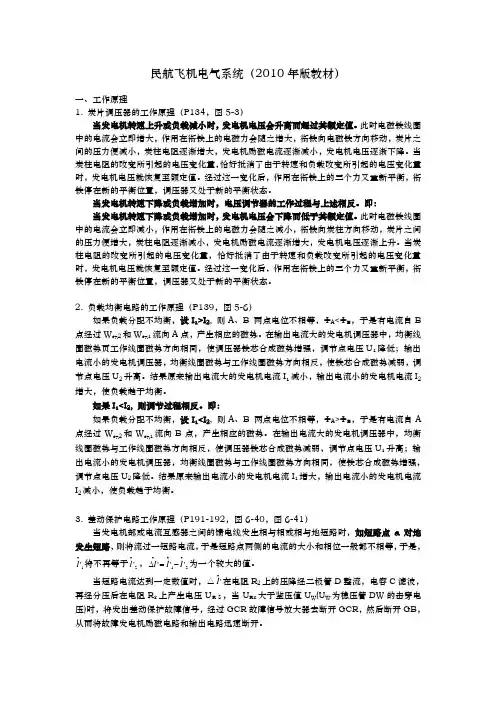

民航飞机电气系统(2010年版教材)
一、工作原理
1. 炭片调压器的工作原理(P134,图5-3)
当发电机转速上升或负载减小时,发电机电压会升高而超过其额定值。此时电磁铁线圈中的电流会立即增大,作用在衔铁上的电磁力会随之增大,衔铁向电磁铁方向移动,炭片之间的压力便减小,炭柱电阻逐渐增大,发电机励磁电流逐渐减小,发电机电压逐渐下降。当炭柱电阻的改变所引起的电压变化量,恰好抵消了由于转速和负载改变所引起的电压变化量时,发电机电压就恢复至额定值。经过这一变化后,作用在衔铁上的三个力又重新平衡,衔铁停在新的平衡位置,调压器又处于新的平衡状态。
当发电机转速下降或负载增加时,电压调节器的工作过程与上述相反。即:
当发电机转速下降或负载增加时,发电机电压会下降而低于其额定值。此时电磁铁线圈中的电流会立即减小,作用在衔铁上的电磁力会随之减小,衔铁向炭柱方向移动,炭片之间的压力便增大,炭柱电阻逐渐减小,发电机励磁电流逐渐增大,发电机电压逐渐上升。当炭柱电阻的改变所引起的电压变化量,恰好抵消了由于转速和负载改变所引起的电压变化量时,发电机电压就恢复至额定值。经过这一变化后,作用在衔铁上的三个力又重新平衡,衔铁停在新的平衡位置,调压器又处于新的平衡状态。
2. 负载均衡电路的工作原理(P139,图5-6)
如果负载分配不均衡,设I 1>I 2, 则A 、B 两点电位不相等,ΦA <ΦB ,于是有电流自B 点经过W eq2和W eq1流向A 点,产生相应的磁势。在输出电流大的发电机调压器中,均衡线圈磁势页工作线圈磁势方向相同,使调压器铁芯合成磁势增强,调节点电压U 1降低;输出电流小的发电机调压器,均衡线圈磁势与工作线圈磁势方向相反,使铁芯合成磁势减弱,调节点电压U 2升高。结果原来输出电流大的发电机电流I 1减小,输出电流小的发电机电流I 2增大,使负载趋于均衡。
如果I 1
如果负载分配不均衡,设I 1ΦB ,于是有电流自A 点经过W eq2和W eq1流向B 点,产生相应的磁势。在输出电流大的发电机调压器中,均衡线圈磁势与工作线圈磁势方向相反,使调压器铁芯合成磁势减弱,调节点电压U 1升高;输出电流小的发电机调压器,均衡线圈磁势与工作线圈磁势方向相同,使铁芯合成磁势增强,调节点电压U 2降低。结果原来输出电流小的发电机电流I 1增大,输出电流小的发电机电流I 2减小,使负载趋于均衡。
3. 差动保护电路工作原理(P191-192,图6-40,图6-41)
当发电机部或电流互感器之间的馈电线发生相与相或相与地短路时,如短路点a 对地发生短路,则将流过一短路电流,于是短路点两侧的电流的大小和相位一般都不相等,于是, 1'•I 将不再等于2'•I ,21'''•
••-=∆I I I 为一个较大的值。 当短路电流达到一定数值时,△'•
I 在电阻R 2上的压降经二极管D 整流,电容C 滤波,再经分压后在电阻R 8上产生电压U R8,当U R8大于鉴压值U W (U W 为稳压管DW 的击穿电压)时,将发出差动保护故障信号,经过GCR 故障信号放大器去断开GCR ,然后断开GB ,从而将故障发电机励磁电路和输出电路迅速断开。
若短路故障发生在保护区以外的b 点,则差动保护电路不会输出故障信号。
4. 过压保护电路工作原理(P192-193,图6-42)
发生持续过电压时,U A 大于U W1,D W1被击穿,向反延时电路输入一信号电压,经R 4向C 2充电。当充电电压达到DW 2的击穿值U W2时,DW 2被击穿,而输出一故障信号到GCR 故障信号放大器,使GCR 断开,从而断开发电机励磁回路。同时GB 也断开,使被保护的发电机退出电网。过电压越高,对电容器C 2的充电电流就越大,C 2的电压达到击穿DW 2的时间就越短,因而该电路具有反延时特性。
对于瞬时过电压,由于时间很短,C 2上的电压还不足以达到DW 2的击穿值,过电压就已消失,故DW 2不能被击穿,该电路也就不会输出故障信号。C 2上的积累电荷,可通过D 4、R 3释放掉。
在发电机正常供电(即U=U N )时,经变压整流滤波分压后的电压U A 低于鉴压值U W1(稳压管DW 1的击穿电压),DW 1不能击穿,电路无信号输出。
二、简要原理、方法
5. 直流发电机的工作原理(P69-70)
电枢线圈切割磁力线,电枢线圈中的感应电动势是一个交流电动势。
换向器和电刷起着整流的作用,因此,俗称“整流子”。
只有一个线圈时,电刷A 、B 之间获得直流电动势较小,而且脉动很大。实际上直流发电机的电枢铁心表面均匀分布了许多线圈,而每个线圈的出线端分别连接两个换向片,这样在电刷A 、B 之间就可获得较大且平稳直流电动势。
该电动势称为电枢电动势,以E a 表示。其大小可由下式表示:
a e E C n Φ=
6. 并励直流发电机自励发电的条件(P148)
(1)电机必须有剩磁。必要时,可用其它电源对其激励一次,以获得剩磁。有的发电机是在其定子铁心片中嵌放永久磁铁片,来增加剩磁;
(2)励磁绕组连接极性正确,即励磁磁势与剩磁方向一致;
(3)励磁电路电阻不能过大,必须小于该转速下的临界电阻;
(4)转速不能过低。
7. 三级式无刷同步发电机的组成及各部分电机的结构特点(P156,图6-6,6-7)
它主要由主发电机、旋转整流器、主励磁机和副励磁机四部分组成。其中,主发电机和副励磁机为旋转磁极式,主励磁机为旋转电枢式,旋转整流器安装在转子上,随转子转动。
8. (三相)异步电动机的工作原理及工作状态(转差率s 与工作状态的对应关系)(P88) 当异步电机与旋转磁场转向相同,转速在0
当异步电机与旋转磁场转向相同,转速n >n 0时,s<0。这时,电机处于发电状态。 当异步电机与旋转磁场转向相反,转速n <0,s>1。这时,电机处于电磁制动状态。 8A. 三相异步电动机的调速(P89)
根据公式:p
f s n 60)1(-=可知:调速方法有三种:(1)变极调速;(2)变频调速;(3)
