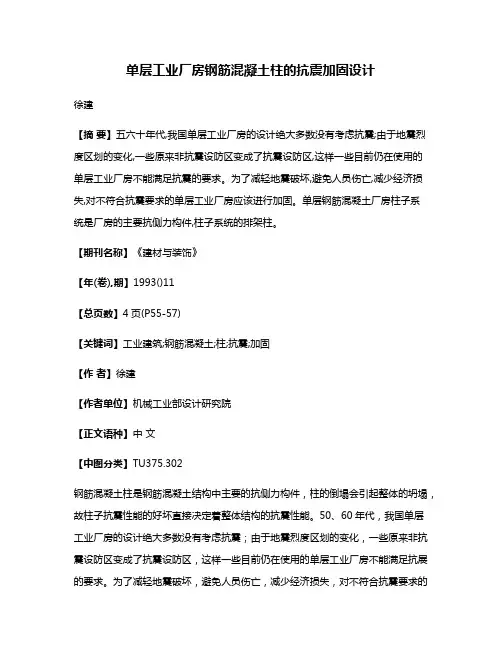

单层工业厂房钢筋混凝土柱的抗震加固设计徐建【摘要】五六十年代,我国单层工业厂房的设计绝大多数没有考虑抗震;由于地震烈度区划的变化,一些原来非抗震设防区变成了抗震设防区,这样一些目前仍在使用的单层工业厂房不能满足抗震的要求。
为了减轻地震破坏,避免人员伤亡,减少经济损失,对不符合抗震要求的单层工业厂房应该进行加固。
单层钢筋混凝土厂房柱子系统是厂房的主要抗侧力构件,柱子系统的排架柱。
【期刊名称】《建材与装饰》【年(卷),期】1993()11【总页数】4页(P55-57)【关键词】工业建筑;钢筋混凝土;柱;抗震;加固【作者】徐建【作者单位】机械工业部设计研究院【正文语种】中文【中图分类】TU375.302钢筋混凝土柱是钢筋混凝土结构中主要的抗侧力构件，柱的倒塌会引起整体的坍塌，故柱子抗震性能的好坏直接决定着整体结构的抗震性能。
50、60年代，我国单层工业厂房的设计绝大多数没有考虑抗震；由于地震烈度区划的变化，一些原来非抗震设防区变成了抗震设防区，这样一些目前仍在使用的单层工业厂房不能满足抗展的要求。
为了减轻地震破坏，避免人员伤亡，减少经济损失，对不符合抗震要求的单层工业厂房应该进行加固。
传统抗震加固是指通过增强结构各构件的承载力和延性来抵御地震作用，利用构件的变形来耗散地震能量，以达到抗震加固的目的。
目前常用的几种传统抗震加固方法主要包括：增大截面、置换混凝土、外包钢、黏钢、粘贴碳纤维、改变结构受力体系等加固方法。
2.1 增大截面加固法增大截面加固法，是通过增大原混凝土构件截面面积或增配钢筋，使新增部分与原构件共同工作，可有效地提高构件承载力和刚度，改变构件截面的自震频率，改善构件的安全性能。
该方法施工工艺简单、受力可靠、加固费用相对较低。
不仅可以提高构件的抗弯和抗剪能力，而且可用以修复已损伤的混凝土构件截面，使之提高其耐久性能，但是需要支模、湿作业量大、养护周期长、在一定程度上减少厂房物的使用空间、对周围环境影响较大。
单层钢结构厂房结构抗震详图PPT.

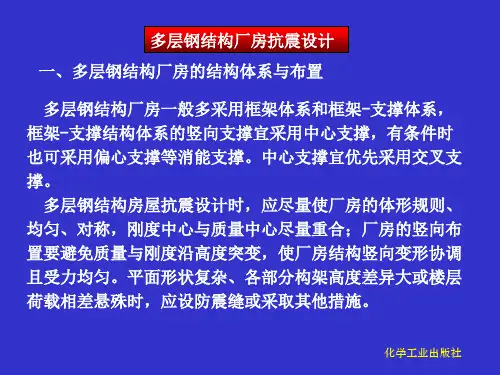

(2)厂房纵向柱间支撑 厂房纵向柱间支撑能有效提高厂房的纵向抗震能力， 其布置应符合下列要求： ①纵向柱间支撑宜设置于柱列中部附近。 ②纵向柱间支撑可设置在同一开间内，并在同一柱间上 下贯通。 ③屋面的横向水平支撑和顶层的柱间支撑，宜设置在厂 房单元端部的同一柱间内；当厂房单元较长时，应每隔3 柱～5柱间设置一道。 (3)连接节点的要求 多层钢结构厂房的钢框架支撑的连接可采用焊接或高 强度螺栓连接。采用压型钢板的钢筋混凝土组合楼板和现 浇或装配整体式钢筋混凝土板时，应与钢梁有可靠连接， 采用装配式、装配整体式或轻型楼板时，应将楼板预埋件 与钢梁焊接或采取其他保证楼盖整体性的措施。化学工业出版社
2.多层钢结构厂房的内力计算 平面布置较规则的多层框架，其横向框架的计算宜采用平面 计算模型，当平面不规则且楼盖为刚性楼盖时，宜采用空间计 算模型；厂房的纵向框架的计算，一般可按柱列法计算，当各 现浇钢筋混凝土楼板，板面开孔较小 且用栓钉等抗剪连接件与钢梁连接时，可将楼盖视为刚性楼盖。 多层框架的横向框架计算一般宜采用专门软件的计算机方法， 当对层数不多的框架采 用手算方法时，其竖向荷载作用下的 内力效应可用近似的分层法计算，水平荷载作用下的内力效应 可采用半刚架法、改进反弯点法(D 值法)等近似方法计算。 计算层间位移时，框架-支撑结构可不计入梁柱节点或剪切 变形的影响，但腹板厚度不宜小于梁、柱截面高度之和的 1/70。
化学工业出版社
柱间支撑杆件应采用整根材料，超过材料最大长度规格 时可采用对接焊缝等强拼接； 柱间支撑与结构的连接，不 应小于支撑杆件塑性承载力的1.2倍。当各榀框架侧向刚度 相差较大、柱间支撑布置又不规则时，应设楼层水平支撑； 其他情况，楼层水平支撑的设置应按下表确定。
楼层水平支撑设计要求
工业建筑抗震通用规范2018
工业建筑抗震通用规范2018工业建筑抗震通用规范第一章总则第一条为了加强工业建筑的抗震能力，减少地震灾害造成的损失，保护人民生命财产安全，根据国家相关法律法规，制定本规范。
第二条本规范适用于新建、扩建、改建和技术改造的工业建筑项目。
工业建筑包括工厂、仓库、车间、厂房等。
第三条工业建筑抗震设计应符合国家相关抗震设计规范的要求，并满足以下基本原则：（一）安全可靠。
工业建筑应能在地震中保持结构的完整性，确保人员撤离和应急救援的通道畅通。
（二）经济合理。
工业建筑抗震设计应根据项目特点、地震区域和工程投资等因素，合理确定抗震要求和措施。
（三）便于施工。
工业建筑抗震设计应考虑施工的可行性，采用简洁、易于施工的构造形式和施工工艺。
（四）环保节能。
工业建筑抗震设计应兼顾环境保护和节能减排的要求，减少对自然资源的消耗。
第二章抗震设计第四条工业建筑的抗震设计应根据地震带、场地条件、建筑规模和使用功能等因素进行综合评估。
设计应满足工程的抗震设防要求，确保工业建筑在罕遇地震中具备基本安全性能。
第五条工业建筑的抗震设计应符合以下要求：（一）建筑结构应具有足够的强度、刚度和稳定性，能够承受地震力的作用。
（二）选用适当的结构形式和构造材料，采取合理的结构布局和连接方式，增强结构的抗震能力。
（三）进行地震影响评估和动力分析，确定地震动输入参数，制定合理的反应谱和时程分析。
（四）合理设置抗震支撑、抗震墙、隔震装置等抗震技术措施，提高工业建筑的抗震性能。
（五）考虑场地条件、基础工程和地下水位等因素，进行地震基础设计，确保建筑的基础稳定。
第三章抗震验收第六条工业建筑抗震验收应按照国家相关法律法规的规定进行，包括设计文件审查、施工图审查、质量检验和现场验收等环节。
第七条工业建筑的抗震验收应检查以下内容：（一）抗震设防要求的满足情况。
（二）结构设计的合理性和可行性。
（三）施工过程和施工工艺的符合性。
（四）结构材料和构件的质量和强度。
（五）工地随机文件的完备性和准确性。
第8章单层厂房抗震设计
第8章单层厂房抗震设计
图8-9 多质点空间结构分析模型
第8章单层厂房侧向刚度或高差变化很大的部位，以 及沿厂房侧边有贴建房屋时，宜设防震缝。防震缝的两侧 应布置墙或柱。在厂房纵横跨交接处，以及对大柱网厂房 等可不设柱间支撑的厂房，防震缝宽度可采用100～
第8章单层厂房抗震设计
➢④两个主厂房之间的过渡跨至少应有一侧采用防震缝与 主厂房脱开。 ➢⑤厂房内用于进入吊车的铁梯不应靠近防震缝设置；多 跨厂房各跨上吊车的铁梯不宜设置在同一横向轴线附近。
、压酥、拉裂或锚筋拔出、钢筋弯折等震害。 3）柱肩竖向拉裂
在高低跨厂房的中柱，常用柱肩或牛腿支承低跨 屋架，地震时由于高振型的影响，高低跨两个屋盖产 生相反方向的运动，柱肩或牛腿所受的水平地震作用 将增大许多，如果没有配置足够数量的水平钢筋，中 柱柱肩或牛腿产生竖向拉裂(图8-2)。
第8章单层厂房抗震设图计 8-2 柱肩竖向裂缝
（1）屋面板错动坠落 在大型屋面板屋盖中，如屋面板与屋架或
屋面梁焊接不牢，地震时往往造成屋面板错动 滑落，甚至引起屋架的失稳倒塌（图8-6）。
第8章单层厂房抗震设计
图8-第68章单局层部厂房屋抗震面设计板掉落
（2） 天窗两侧竖向支撑斜杆拉断，节点破坏， 天窗架沿厂房纵向倾斜，甚至倒下砸塌屋盖。
（3）屋架破坏 屋盖的纵向地震力是通过屋面板焊缝从屋
图8-4 天窗立柱断裂
第8章单层厂房抗震设计
（3）围护墙开裂外闪、局部或大面积倒倒塌。 其中高悬墙、女儿墙受鞭端效应的影响，破坏最为严 重。
图8-5 第砖8墙章单大层部厂房分抗倒震设塌计
8．1．2 纵向地震作用下厂房主体结构的震害
单层钢结构工业厂房抗震设计分析

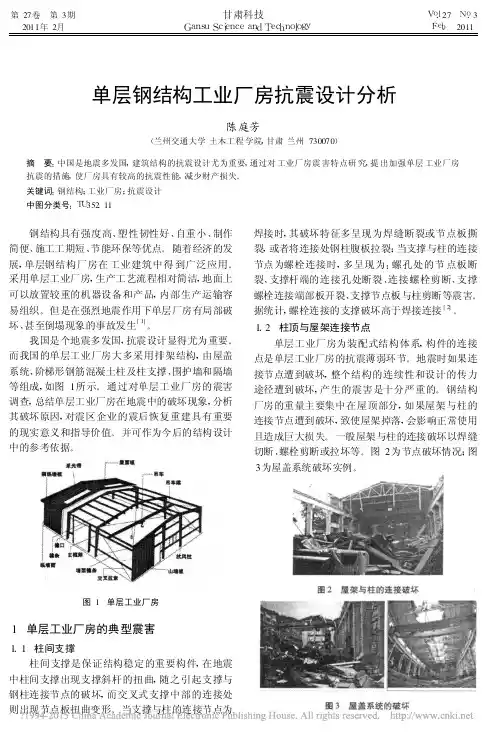

第27卷 第3期2011年2月甘肃科技G a n s u S c i e n c e a n d T e c h n o l o g yV o l .27 N o .3F e b . 2011单层钢结构工业厂房抗震设计分析陈庭芳(兰州交通大学土木工程学院,甘肃兰州730070)摘 要:中国是地震多发国,建筑结构的抗震设计尤为重要,通过对工业厂房震害特点研究,提出加强单层工业厂房抗震的措施,使厂房具有较高的抗震性能,减少财产损失。
