精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与图框。
般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：0.35、5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字符号。
尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。
四、标注1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3、标注斜线分为建筑粗斜线与斜线为主。
4、室外管道需注明长度，室内根据要求标注管线长度。
12341)2)3)4)5)度，垂5678、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别，并正确使用国标和行标规定的及本地区习惯性的图形符号。
弱电系统标准规范示意图
弱电系统标准规范及示意图一.周界报警系统规范说明：1.1周界安装要求1.1.1高压电子脉冲式探测器应安装防雷装置（避雷器或浪涌保护器等），户外高压电子脉冲主机应设置防雨箱。
避雷器浪涌保护器安装方式请参考此图1.1.2前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持10m以上距离。
接地体应埋设在导电相对良好的地方，接地电阻不大于10Q ;如埋设在潮湿的地方的，接地电阻应不大于4Q。
1.1.3前端探测围栏不应有盲区，形成的警戒线应沿周界屏障封闭。
1.1.4前端探测围栏的防区划分应有利于报警时准确定位，且长度应不大于70m。
1.1.5每个防区的两端应安装防区终端受力杆。
1.1.6每个防区的中间应安装防区区间受力杆，防区区间受力杆间或与防区终端受力杆间距应不大于25m。
1.1.7防区内有拐角的地方应安装防区区间受力杆；拐角的角度小于120°时，应使用防区终端受力杆。
1.1.8不得以金属栏杆、水管或电力、通信线路的电杆作为防区终端或区间受力杆。
1.1.9防区内应安装支撑杆，支撑杆间距应不大于5m。
1.1.10前端探测围栏应具有禁止人通行的警示牌，警示牌应每隔10m设置一个, 并应做到昼夜可视。
1.1.11高压电子脉冲式探测器的安装应符合消防安全要求。
1.1.12前端探测围栏的金属导线连接处应采用压接法连接。
1.1.13安装在受力杆和支撑杆上的绝缘子应固定牢靠。
1.2附属式安装1.2.1附属式安装通常应采用顶置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小于 2.3m。
1.2.2顶置式安装可以米用直立式安装，也可以米用倾斜式安装。
1.2.3 附属物的高度应在2.0m-2.8m之间。
1.2.4前端探测围栏最上一根金属导线与附属物的间距应不小于800mm。
1.2.5前端探测围栏最下一根金属导线与附属物的间距为120mm土10mm。
1.2.6前端探测围栏底部三根金属导线，相邻二根的垂直距离为120mm土10mm；前端探测围栏其它相邻二根金属导线的垂直距离为150mm土10mm。

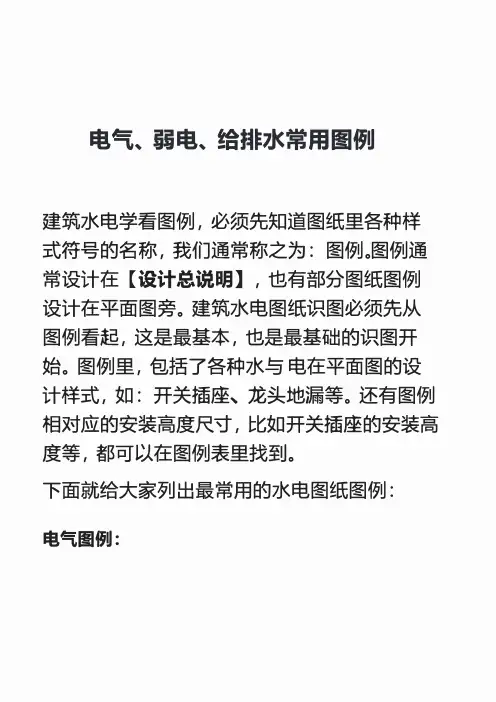

电气、弱电、给排水常用图例
I I 1 丿，G<1「| 骂合而线配线哿机相
I -�: ？ 仁 厂��f__O__J I 综合而钱楼层配钱架D I
飞_)
I－＇－HD ｀I
居配纠箱
心
II—TO『 一I
I 网络插崖
:)
u亡
lI1．T ．p I
I 皂话捕怪 j
-12勹多榄光纤
7
2飞多牍光纤
8
I 髓五:非屏氪7;:勾线. I
楼；昙杠气飞盒 了同厮咀，开 材罕汁啡f=1;外机」
,;甘罕，对讲巨力机1
I
线路睹敷部位代号
I
LA
暗设在梁内
ZA
暗设在柱内
纵
暗设在堵内
PA
暗设在屋面内或顶棚内
DA
暗设在地面或地板内
PNA
暗设在不能进入的吊顶户
D -L -c -B -R -BR
I
照明灯具安装方式代号 吸顶式 链吊式 管吊式 壁装式 嵌入式
墙篮内安装 配电线路的标注方法
辜予回路编号
b表示导线型号
c表示导线根数
色一一b (cX d)e一
-f
凉示导线截酉 e表示敷设方式及穿管管径
f表示敷设部位
衷示颁导线
表沁根导线
I 已！
表示点导线 照明灯具标汪方法
灯数
b
型号哉编号
C
每盏照明灯具虳灯泡个数
d
灯泡容量，W
e
灯泡安装高度，m
f
安装方式
L
光源种类．臼炾订或荧光灯
＿＿一 有线庉礼部分
'1
，-、气— -I,
有钱电视前沿设奇机杠设
2
7 3
厂，冲
弱电系统标准规范示意图
弱电系统标准规范及示意图一．周界报警系统规范说明：1。
1周界安装要求1.1.1 高压电子脉冲式探测器应安装防雷装置(避雷器或浪涌保护器等），户外高压电子脉冲主机应设置防雨箱。
避雷器浪涌保护器安装方式请参考此图1。
1。
2 前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持10m以上距离。
接地体应埋设在导电相对良好的地方，接地电阻不大于10Ω;如埋设在潮湿的地方的,接地电阻应不大于4Ω。
1.1.3 前端探测围栏不应有盲区，形成的警戒线应沿周界屏障封闭。
1.1.4 前端探测围栏的防区划分应有利于报警时准确定位，且长度应不大于70m。
1.1.5 每个防区的两端应安装防区终端受力杆.1.1。
6 每个防区的中间应安装防区区间受力杆，防区区间受力杆间或与防区终端受力杆间距应不大于25m。
1.1。
7 防区内有拐角的地方应安装防区区间受力杆；拐角的角度小于120°时，应使用防区终端受力杆。
1.1.8 不得以金属栏杆、水管或电力、通信线路的电杆作为防区终端或区间受力杆。
1。
1。
9 防区内应安装支撑杆，支撑杆间距应不大于5m。
1。
1.10 前端探测围栏应具有禁止人通行的警示牌，警示牌应每隔10m设置一个，并应做到昼夜可视。
1。
1.11 高压电子脉冲式探测器的安装应符合消防安全要求。
1.1。
12 前端探测围栏的金属导线连接处应采用压接法连接。
1.1。
13 安装在受力杆和支撑杆上的绝缘子应固定牢靠。
1。
2附属式安装1.2.1 附属式安装通常应采用顶置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小于2。
3m。
1。
2.2 顶置式安装可以采用直立式安装，也可以采用倾斜式安装。
1.2。
3 附属物的高度应在2。
0m-2.8m之间。
1.2。
4 前端探测围栏最上一根金属导线与附属物的间距应不小于800mm。
1.2.5 前端探测围栏最下一根金属导线与附属物的间距为120mm±10mm。
弱电标准图例.dwg
弱电图例
只 安装高度: 距地+1.40m
27
访客对讲室内机
嵌墙暗装
套 安装高度: 距地+1.40m
28
电控锁
门体暗装
套 安装高度: 距地+1.40m

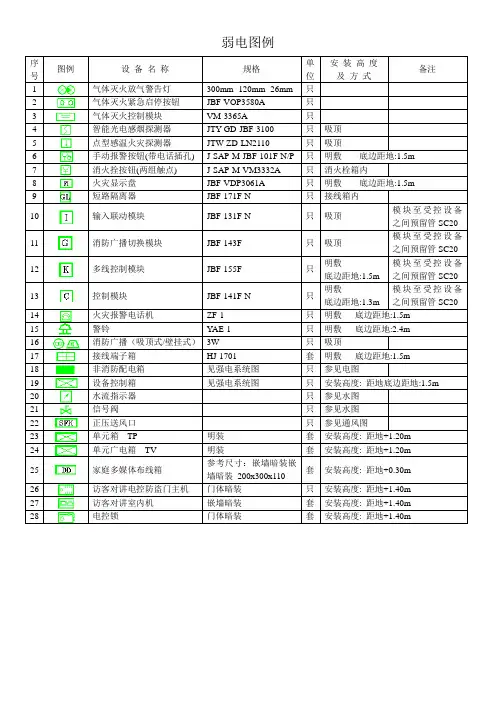

弱电图例
序 图例 号
设备名称
规格
单 安装高度 位 及方式
备注
1
气体灭火放气警告灯
300mm×120mm×26mm 只
2
气体灭火紧急启停按钮
JBF-VOP3580A
只
3
气体灭火控制模块
VM-3365A
只
4
智能光电感烟探测器
JTY-GD-JBF-3100
只 吸顶
5
点型感温火灾探测器
JTW-ZD-LN2110
JBF-131F-N
只 吸顶
模块至受控设备 之间预留管 SC20
11
消防广播切换模块
JBF-143F
只 吸顶
模块至受控设备 之间预留管 SC20
12
多线控制模块
JBF-155F
明敷
模块至受控设备
只
底边距地:1.5m 之间预留管 SC20
13
控制模块
JBF-141F-N
明敷
模块至受控设备
只
底边距地:1.3m 之间预留话插孔) J-SAP-M-JBF-101F-N/P 只 明敷 底边距地:1.5m
7
消火拴按钮(两组触点)
J-SAP-M-VM3332A
只 消火栓箱内
8
火灾显示盘
JBF-VDP3061A
只 明敷 底边距地:1.5m
9
短路隔离器
JBF-171F-N
只 接线箱内
常见的16种弱电系统结构图
常见的16种弱电系统结构图综合布线系统构造该系统是智能大厦的基础设施，是构成智能大厦高速公路和神经网络的基础。
能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平，将取决于是否具有一套完整高质、符合国际标准的布线系统。
楼宇自控系统示意图电视监控系统原理图该系统对犯罪分子有种威慑作用，使其望而生畏不敢轻易作案，对预防犯罪相当有效。
防盗报警系统原理图该系统是在一些无人值守的部位进行周边界或定向方位保护，具有隐蔽性好、报警及时、布防撤防灵活等特点，是建立多层次防范体系、进行全方位防护的主要手段之一。
电子巡更系统原理图电子巡更系统对巡更人员的巡更路线、时间等的设置及巡更数据的分析，可以实现对巡更人员的工作监督，以确保人防与技防的结合。
可视对讲系统停车场管理系统停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节，因此，采用停车库管理系统不但可以适应现代化办公需求，而且较之人工管理更为安全、简便、快捷、误差率小，并且可避免现场管理者人为的不合理收费。
卫星接收及电视系统它除了满足接收广播电视外，还可传输其他信号，例如用录像机和调制器自行播送文娱节目、教育节目以及VOD点播等业务。
计算机网络系统该系统主要是为工作、生活、娱乐的人们提供一个对内可共享资源，对外架起一座高速通讯的桥梁，建立与外界的网络互联环境，同时追求实现最佳的物业管理模式。
通过网络的建设使人们足不出户就可以进行电子购物、网上医疗诊断、点播VOD等等，使人们真正感受到全方位信息服务的智能所在。
视频会议系统该系统使人们的通信方式从单一的话音通信发展到话音、图像、视频和数据一体化的多媒体数字通信。
这样就从传统的开会方式上升到现代化的信息交流方式。
同声传译系统该系统是在使用不同国家语言的会议的场合，将发言者的语言（原语）同时由译员翻译，并传送给听众的系统。
会议发言系统该系统可供主席和代表分散自动或集中手动控制传声器的单通路声系统，所有参加讨论的人，都能在座位上方便地使用传声器，主席具有“优先权”控制功能，通过该功能，主席可控制发言次序，掌握会场气氛。
(完整版)弱电系统制图规范和标准
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
弱电图例
与弱电有关的建筑电气图例序图形符号说明号设备监控、中低压监控接线相关1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束)106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头消防相关123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号多种电源配电箱(盘)电力配电箱(盘)照明配电箱(盘)电源切换箱(盘)事故照明配电箱(盘)组合开关箱电铃操作盘吹风机操作盘交流电动机按钮盒立柱式按钮箱风扇一般符号暖风机或冷风机轴流风扇风扇开关电铃交流电钟各灯具一般符号花灯单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯。
弱电系统工程图识图（一）
弱电系统⼯程图识图（⼀）⾸先了解什么是弱电，弱电是相对强电⽽⾔的。
强电系统的主要功能是实现能量的转换，如电能转换为光能，电能转换为机械能。
弱电系统的主要功能是实现信息的处理和信号的传输，通常弱电系统由很多的⼦系统构成。
⽐如我们常见的电话系统，门禁系统，⽹络系统，监控系统等都属于弱电系统的范畴。
弱电⼯程图是阐述弱电⼯程的结构和功能，描述弱电系统设备装置⼯作原理，提供安装接线和维护使⽤信息的施⼯图。
弱电项⽬的弱电⼯程图由以下⼏个部分组成。
（1）图纸⾸页1. 图纸⽬录2. 图例3. 设备明细表4. 设计说明（2）弱电系统图1.系统图由单线绘制，主要⽤来表述信号传输之间的关系，图中虚线所框住的范围为⼀个配电箱或控制柜。
2.系统图的标注需要格外留意，传输线路应标明：导线的型号，截⾯积，数量，敷设⽅式。
如果是穿管敷设，还要标明管材和管径。
如图 SYKV-75-9表⽰⽤的线材是聚⼄烯耦状射频同轴电缆阻抗为75欧姆线径为9mm（3）弱电平⾯图1.表⽰不同系统设备与线路的平⾯位置2.总弱电平⾯图上绘制出了系统的配电间，电缆线路，⼦系统设备等的位置3.⼦系统弱电平⾯图不能表述设备的具体位置，只能反应设备之间的相对位置（4）设备布置图（5）电路图（⼜称为电⽓原理图）（6）接线图（⼜称为⼤样图）（7）主要设备材料表及预算PS:阅读图纸时，还⾏应配合阅读《施⼯及检验规范》、《质量检验评定标准》、《弱电系统标准图例》等，其他相关标准。
（8）弱电设备及线路的标注⽅法我提这⾥简单的提⼀些便于我们理解记忆的技巧，举例如下：Sc :穿焊接钢管敷设S - steel-钢铁 C-cover-覆盖Pc:穿硬塑料管敷设P-plastic-塑料Tc电缆沟敷设T-trench-挖沟DB:直接埋设D direct 直接B bury 埋⼤多数⽅式敷设⽅式的英⽂缩写，都能找到对应的英语单词，如果能熟记这些符号能⼤⼤的提⾼看图效率。
今天就写到这⾥，有兴趣⼀起学习朋友可以加关注⼀起交流。
