金属蚀刻的曝光原理

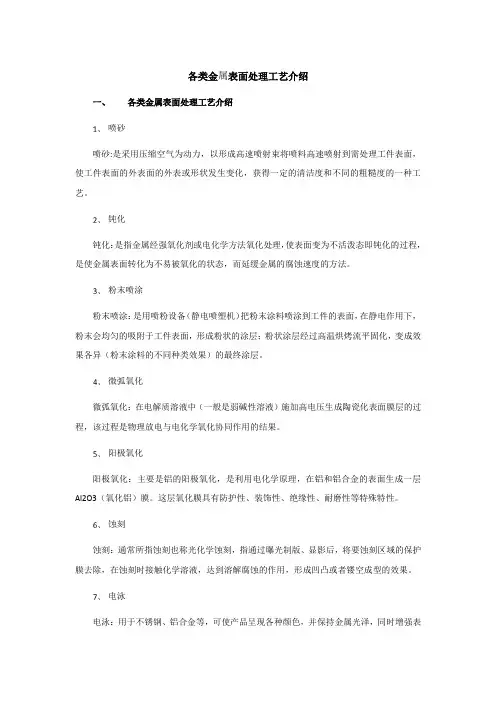

各类金属表面处理工艺介绍

各类金属表面处理工艺介绍一、各类金属表面处理工艺介绍喷砂喷砂:是采用压缩空气为动力,以形成高速喷射束将喷料高速喷射到需处理工件表面,使工件表面的外表面的外表或形状发生变化,获得一定的清洁度和不同的粗糙度的一种工艺。
钝化钝化:是指金属经强氧化剂或电化学方法氧化处理,使表面变为不活泼态即钝化的过程,是使金属表面转化为不易被氧化的状态,而延缓金属的腐蚀速度的方法。
粉末喷涂粉末喷涂:是用喷粉设备(静电喷塑机)把粉末涂料喷涂到工件的表面,在静电作用下,粉末会均匀的吸附于工件表面,形成粉状的涂层;粉状涂层经过高温烘烤流平固化,变成效果各异(粉末涂料的不同种类效果)的最终涂层。
微弧氧化微弧氧化:在电解质溶液中(一般是弱碱性溶液)施加高电压生成陶瓷化表面膜层的过程,该过程是物理放电与电化学氧化协同作用的结果。
阳极氧化阳极氧化:主要是铝的阳极氧化,是利用电化学原理,在铝和铝合金的表面生成一层Al2O3(氧化铝)膜。
这层氧化膜具有防护性、装饰性、绝缘性、耐磨性等特殊特性。
蚀刻蚀刻:通常所指蚀刻也称光化学蚀刻,指通过曝光制版、显影后,将要蚀刻区域的保护膜去除,在蚀刻时接触化学溶液,达到溶解腐蚀的作用,形成凹凸或者镂空成型的效果。
电泳电泳:用于不锈钢、铝合金等,可使产品呈现各种颜色,并保持金属光泽,同时增强表面性能,具有较好的防腐性能。
电镀电镀:是利用电解作用使金属的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用的一种技术。
金属拉丝拉丝:是通过研磨产品在工件表面形成线纹,起到装饰效果的一种表面处理手段。
根据拉丝后纹路的不同可分为:直纹拉丝、乱纹拉丝、波纹、旋纹。
抛光抛光:利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。
针对不同的抛光过程:粗抛(基础抛光过程),中抛(精加工过程)和精抛(上光过程),选用合适的抛光轮可以达到最佳抛光效果,同时提高抛光效率。
二、研磨方法分类半干研,类似湿研,所用研磨剂是糊状研磨膏。
黄光制造部工艺流程培训

黄光制造部工艺流程应知应会手册一、黄光各结构产品工艺流程1.1 MITO结构1.1.1单层1.1.2双层1.2 ITO+AG结构1.2.1单层1.2.2双层1.3 跳线结构二、各工序技术解析2.1老化工序2.1.1原理ITO 膜通过高温烘烤排除ITO 膜中所含水份、气体,进一步调整基材内部的原子位置和分子结构,消除各种材料内部的和各种材料相互之间的物理应力,降低材料方阻,和后续的生产加工过程中及产品使用过程中,得到更稳定的物理尺寸、化学性能。
2.1.2 ITO导电膜1)常见ITO有高阻值膜(老化后表面方阻400±100欧姆)和低阻值膜(老化后表面方阻150±50欧姆),厚度50um、125um、175um。
现我司使用方阻为150±50欧姆,厚度为50um和125um。
2)ITO膜主要由PET(背面保护)、Back coating层(硬化)、Polyethyleneterephthalate 层(基材)、Under coating层(消影)、ITO层组成。
图2.1 ITO导电膜结构示意图3)材料基本性能表2.1 材料基本性能2.1.3管控重点1)参数管控①老化温度:ITO膜通过高温烘烤,若温度高时,材料变形;温度偏低或老化时间短,材料不能充分调质,表面阻值达不到规格内;老化温度不均匀时,老化后材料表面阻值不均匀。
②老化时间:老化过程时间短,ITO表面不能充分调质,导致阻值不均匀。
2)生产管控①清洁:老化车间每天上班做好整个车间卫生清洁。
老化过程中,若有异物落到材料上,烘烤后会形成异物点或大的异物在材料表面卷绕后形成凹凸点(清洁频率1天/一次)。
2.1.4主要不良、缺陷表2.2 工艺不良及原因分析表2.2压膜工序2.2.1原理利用温度、压力将感光材料(光阻/干膜)与导电膜(ITO膜或铜膜)压合在一起。
2.2.2材料特性1)金属铜膜:主要由PET(背面保护)、Back coating层(硬化)、PET层(即Polyethyleneterephthalate层基材)、Under coating层(消影)、ITO层、Cu层、Cu-Ni-Ti 层(防氧化层)组成(图1),基本性能要求以现有日东材料TC150-O2FLC5为例,具体见表。

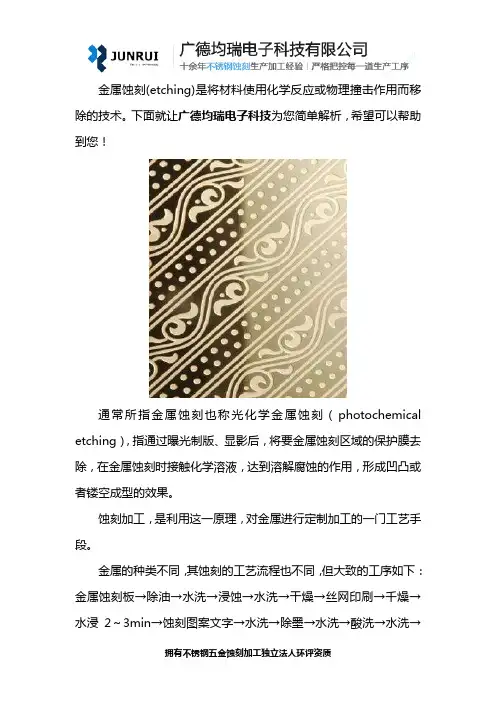

金属蚀刻加工

金属蚀刻(etching)是将材料使用化学反应或物理撞击作用而移除的技术。
下面就让广德均瑞电子科技为您简单解析,希望可以帮助到您!
通常所指金属蚀刻也称光化学金属蚀刻(photochemical etching),指通过曝光制版、显影后,将要金属蚀刻区域的保护膜去除,在金属蚀刻时接触化学溶液,达到溶解腐蚀的作用,形成凹凸或者镂空成型的效果。
蚀刻加工,是利用这一原理,对金属进行定制加工的一门工艺手段。
金属的种类不同,其蚀刻的工艺流程也不同,但大致的工序如下:金属蚀刻板→除油→水洗→浸蚀→水洗→干燥→丝网印刷→千燥→水浸2~3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→
电解抛光→水洗→染色或电镀→水洗→热水洗→干燥→软布抛(擦光)光→喷涂透明漆→干燥→检验→成品包装。
广德均瑞电子科技有限公司注册资金500万人民币,拥有不锈钢五金蚀刻加工独立法人环评资质,厂房面积2000平方米,6条不锈钢生产线,公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。
公司主要生产集成电路导线架;接地端子; 表面贴装零件(SMT)模板;精密线材布线钢板;编码器光栅;手机按键、RDIF天线、基板及金属配件;(VFD)栅网、陈列、支架;电极针(放电针);各类金属过滤网片/喇叭网片;眼镜框架;精密元器件掩模板;LCD背光模仁、钢版;显像管荫罩;电脑硬盘骨架;金属蚀刻发热片工艺等。
广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂,ISO9001认证工厂,具有独立法人和环评资质,持有排污许可证的企业。
拥有6蚀刻加工生产线,免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。
金属干法蚀刻工艺研究报告

金属干法蚀刻工艺研究报告金属干法蚀刻工艺研究报告摘要:金属干法蚀刻作为一种精密加工工艺,近年来在制造领域得到广泛应用。
本文通过实验研究,探究了金属干法蚀刻的工艺原理、工艺参数及其影响因素,并对金属干法蚀刻的优势和应用前景进行了讨论。
1. 引言金属干法蚀刻是一种不使用溶液的蚀刻工艺,通过控制高能粒子束以及粒子束的扫描轨迹,实现对金属材料表面进行高精度的刻蚀。
与传统的湿法蚀刻相比,金属干法蚀刻具有无废水排放、环保节能、刻蚀速度快、加工精度高等优势。
然而,金属干法蚀刻的工艺参数及其对加工结果的影响尚需进一步研究。
2. 实验与结果本实验选择了不同金属材料进行金属干法蚀刻实验,分别对刻蚀速度、刻蚀深度和刻蚀质量进行了测试和分析。
实验结果表明,金属干法蚀刻的刻蚀速度与激光功率、扫描速度以及材料的热导率密切相关,其中激光功率对刻蚀速度影响最为显著。
刻蚀深度和刻蚀质量与激光功率和扫描速度呈正相关,但与热导率呈负相关。
此外,不同金属材料的刻蚀效果也有所差异,高热导率的金属材料刻蚀速度较快,但刻蚀质量相对较差。
3. 工艺参数与影响因素3.1 激光功率激光功率是金属干法蚀刻的重要工艺参数,它决定了刻蚀速度和刻蚀深度。
较高的激光功率可以获得较快的刻蚀速度,但过高的激光功率会导致材料表面产生氧化、溶蚀等问题。
3.2 扫描速度扫描速度对金属干法蚀刻的刻蚀深度和刻蚀质量具有一定影响。
较高的扫描速度可以增加刻蚀厚度,但过高的扫描速度会导致表面粗糙度增加。
3.3 材料热导率材料的热导率对金属干法蚀刻的刻蚀速度和刻蚀深度有显著影响。
热导率越高,刻蚀速度越快,但刻蚀质量相对较差。
4. 优势与应用前景金属干法蚀刻相比传统的湿法蚀刻具有一系列优势,如无废水排放、精度高等。
这使得金属干法蚀刻在微电子制造、微机械加工等领域具有广阔应用前景。
同时,随着激光技术和粒子束技术的不断发展,金属干法蚀刻的加工效率还将进一步提升,应用领域也将不断拓展。
蚀刻工艺原理

蚀刻工艺原理
蚀刻工艺是一种将金属表面雕刻成所需图案的制造方法。
其原理是利用化学反应将金属表面部分物质溶解掉,从而形成所需的图案。
蚀刻工艺主要包括以下几个步骤:
1.设计图案:首先需要设计出所需的图案,可以使用计算机辅助设计软件进行设计。
2.制作蚀刻板:将设计好的图案打印在透明胶片上,然后将胶片放在感光涂层的铜板上,经过曝光和显影处理,形成感光涂层上的图案。
接着,在感光涂层上涂覆一层保护膜,再用酸性溶液将未被保护的部分化学反应掉,最终形成铜板上所需的凹槽和凸起。
3.蚀刻处理:将制作好的蚀刻板放入酸性溶液中进行蚀刻处理。
由于铜板上只有凹槽和凸起两种不同深度的区域,因此在酸性溶液中只会对凹槽进行化学反应,从而使其更深更宽。
而凸起部分由于受到保护膜的保护,不会被酸性溶液侵蚀。
经过一定时间的处理,铜板上的图案就被刻成了所需的形状。
4.清洗和抛光:将蚀刻板从酸性溶液中取出,用清水彻底清洗干净。
然
后进行抛光处理,使铜板表面更加光滑。
以上就是蚀刻工艺的基本原理和步骤。
蚀刻工艺具有制作精度高、生
产效率高、成本低等优点,在电子、印刷、珠宝等领域得到广泛应用。
金属蚀刻原理

金属蚀刻原理嘿,朋友们!今天咱来唠唠金属蚀刻这玩意儿。
你说金属蚀刻像不像一个神奇的魔法呀?它能在坚硬的金属上留下各种各样的痕迹,就好像是给金属施了一场特别的魔法。
想象一下,一块平平无奇的金属板,经过蚀刻这个过程,就能变得花样百出,有精美的图案,有细致的纹路,是不是特别神奇?金属蚀刻的原理其实并不复杂。
简单来说,就是利用一些化学物质的腐蚀性,来有选择性地去掉金属的某些部分。
这就好比是一场精准的战斗,要把该去掉的部分准确地干掉,而留下我们想要的形状和图案。
这当中用到的化学物质就像是我们的秘密武器。
它们有的强,有的弱,就看我们怎么去运用它们啦。
比如说酸液,那可是蚀刻的得力干将,能快速地在金属上“冲锋陷阵”,留下痕迹。
但是可别小瞧了这个过程哦!要想蚀刻出漂亮的作品,那可得下一番功夫。
就像画画一样,得精心构思,仔细落笔。
从选择金属材料开始,就像是挑选画布,得挑一块好的才能画出好作品呀。
然后是设计图案,这可得有点创意和想象力,不然怎么能做出让人惊艳的东西呢?在进行蚀刻的时候,那可得小心翼翼的,就跟走钢丝似的,稍不注意可能就前功尽弃啦。
要控制好化学物质的浓度、温度,还有蚀刻的时间,这每一个环节都不能马虎。
你说这是不是很像我们做饭呀?各种调料的搭配,火候的掌握,都得恰到好处,才能做出美味的菜肴。
金属蚀刻也是一样,只有每个细节都处理好了,才能得到完美的作品。
而且哦,金属蚀刻的应用可广泛啦!在工业上,能制造出各种精密的零件;在艺术领域,那更是能创造出独一无二的艺术品。
那些精美的金属饰品、摆件,说不定就是通过蚀刻工艺做出来的呢。
咱再想想,要是没有金属蚀刻,那我们的生活得少了多少乐趣和精彩呀?那些漂亮的金属工艺品就不会出现了,多可惜呀!所以说呀,金属蚀刻真的是个很了不起的技术。
它让金属变得不再普通,而是充满了魅力和可能性。
咱可得好好了解它,说不定哪天我们自己也能动手试试呢,那多有意思呀!反正我是觉得这金属蚀刻太有趣啦,你们觉得呢?原创不易,请尊重原创,谢谢!。
金属蚀刻_精品文档

金属蚀刻金属蚀刻是一种常用的金属加工技术,利用化学反应将金属物体的表面局部腐蚀,以产生不同的图案或文字。
它在工艺美术、印刷制版以及电子工业等领域广泛应用。
本文将介绍金属蚀刻的原理、工艺和应用。
一、金属蚀刻的原理金属蚀刻是通过在金属物体表面刻上图案或文字,使其成为一种装饰品,它的实现方法是利用金属物体与蚀刻剂之间的化学反应。
蚀刻剂是一种能够与金属发生反应的化学溶液,例如硝酸、硫酸等。
金属蚀刻的过程主要包括以下几个步骤:1. 表面处理:将金属物体表面的污垢、油脂等清洗干净,以便更好地与蚀刻剂反应。
2. 图案制作:在金属表面上绘制出所需的图案或文字,可以使用针尖、铅笔或特殊的蚀刻画笔等工具进行。
3. 埋镂:将绘制的图案或文字用蚀刻剂浸渍,使其与金属发生反应,产生局部腐蚀。
埋镂时间长短和蚀刻剂的浓度都会影响腐蚀的深度。
4. 清洗处理:将蚀刻完的金属物体用清水清洗,去除残留的蚀刻剂,以防止进一步的腐蚀。
5. 上光抛光:为了使蚀刻部分更加明亮、平滑,可以使用研磨、抛光等手段进行表面处理。
二、金属蚀刻的工艺金属蚀刻的工艺包括准备工作、蚀刻设计和加工步骤等。
1. 准备工作:选取适合蚀刻的金属材料,对金属材料进行清洗,去除表面的污垢和油脂。
同时,准备蚀刻剂和所需的工具。
2. 蚀刻设计:根据需求,设计出所需的图案或文字,并在金属表面上进行绘制。
可以使用铅笔、针尖或者特殊蚀刻画笔进行绘制、涂抹。
3. 加工步骤:根据所绘制的图案和文字,将蚀刻剂浸渍在金属表面,让其与金属发生反应,进行局部腐蚀。
通常情况下,需要多次浸渍和处理,以达到所期望的蚀刻效果。
4. 清洗处理:蚀刻过程完成后,对金属物体进行彻底清洗,去除蚀刻剂残留,以免产生进一步的腐蚀。
5. 上光抛光:蚀刻完的金属物体可以进行上光抛光的处理,使其表面更加光滑、明亮,并且提高装饰效果。
三、金属蚀刻的应用金属蚀刻技术有着广泛而多样的应用,下面将介绍一些常见的应用领域:1. 工艺美术:金属蚀刻常用于工艺品的制作,如首饰、勋章、奖牌等。
不锈钢蚀刻的工作原理

不锈钢蚀刻的工作原理
不锈钢蚀刻是通过将腐蚀性液体或酸性溶液应用到不锈钢表面,从而打上文字、图案或图像。
其工作原理主要包括以下几个步骤:
1. 准备工作:选择合适的不锈钢材料,并清洁表面以去除任何污垢、油脂或氧化物。
2. 蚀刻介质选择:根据所需的效果,选择合适的蚀刻介质。
一般常用的介质有硝酸、氢氟酸等。
蚀刻介质的选择要根据应用场景、工艺要求和安全性考虑。
3. 蚀刻涂料:涂抹蚀刻涂料或使用蚀刻模板,以保护不需要蚀刻的区域。
4. 腐蚀过程:将已涂刻液体或酸性溶液涂抹到不锈钢表面,使其与金属发生反应,导致金属腐蚀,形成所需的图案或文字。
5. 清洗和后处理:将蚀刻涂料或模板去除,并对腐蚀过的不锈钢表面进行清洗和处理,以防止进一步腐蚀或氧化。
需要注意的是,不锈钢蚀刻的工作原理与材料的化学性质密切相关,操作时必须严格遵循相关安全措施,戴好手套、护目镜等防护措施,以免造成伤害。
金属的化学和电化学蚀刻加工及抛光

金属的化学和电化学蚀刻加工及抛光一、实验导言金属材料和非金属材料各有不同的加工处理方法。
金属材料的加工成形和提高表面光洁度的方法很多,历史悠久的传统加工方法有:热加工,即将材料加热至熔融状态,放到模具里冷却成形;机械加工:在常温下,用车床、刨床、镗床、铣床以及冷扎等加工工具的机械能量,使被加工材料成形。
随着被加工材料组成、材质的变化,仅仅用传统加工方法已不能满足生产和科研的需要。
20世纪50年代以来,对材料的化学和电化学加工方法迅速发展起来。
化学加工是利用自发进行的氧化还原反应将电极电势低的金属氧化掉,保留下需要的部分成为产品。
这种加工方法又称为化学蚀刻。
之所以称为“蚀刻”,是因为其加工反应原理与金属腐蚀原理相同,也可以说是金属腐蚀原理在材料加工中的应用。
随着电讯技术的迅猛发展,电子器件的生产加工技术不断更新,越来越趋向于微型化、精密化,集成化,以至如在“微波水热合成法制备纳米材料”中所述:在分子和原子量级上加工器件已不足为奇。
不过截至目前,印刷电路板的制作工艺仍在沿用始于上世纪初的化学蚀刻方法。
电化学加工是利用电化学中电解的原理使非自发进行的氧化还原反应得以进行,而将金属加工成为需要的产品的。
这种加工方法又称为电化学蚀刻。
不锈钢是具有抵抗大气、酸、碱、盐等腐蚀作用的合金钢的总称。
在钢中添加元素铬,其含量达12%~13%以上,含量超过17%的不锈钢为耐酸钢。
典型不锈钢的化学成分为:1Crl8Ni9Ti。
不锈钢的强耐腐蚀性使得一般的化学加工对它来说不适宜。
因此常用电化学加工法。
化学蚀刻和电化学蚀刻二者的区别在于前者不必通电流,而后者需要外电源通电实现加工反应。
从加工速率来说,电化学加工来得快。
化学蚀刻和电化学蚀刻主要用于:各种难切削材料的加工(硬质合金、钛合金等)、各种复杂表面的加工(喷气涡轮机叶片、整体涡轮、发动机机匣等)、各种超精、光整及特殊要求的加工(航天、航空陀螺仪等)。
为了提高加工效率和质量,人们寻找更加有效的加工方法,还创造出了将化学或电化学加工与机械加工有机结合、同步进行的加工方法,例如,电解磨翻、电解珩磨等。
金属蚀刻技术

金属蚀刻技术摘要:金属蚀刻技术历史悠久,是一项既古老又新颖、既普通又尖端的技术。
随着新技术的发展,新产品的开发,金属蚀刻技术发挥着越来越重要的作用。
本文从金属蚀刻的原理入手,简单介绍了这种技术的分类,并详细叙述了其加工过程、应用实例、目前主要存在的问题及前景展望。
关键词:蚀刻、光致油墨坚膜前言金属蚀刻是采用化学处理(化学腐蚀、化学砂面)或机械处理(机械喷砂、压花等)技术手段,将光泽的金属表面加工成凹凸粗糙晶面,经光照散射,产生一种特殊的视觉效果,赋予产品别具情趣的艺术格调。
近几十年来,随着经济发展、社会进步,金属蚀刻技术的应用越来越被人们重视。
例如:制作旅游今年品、高档铭牌、奖牌、编码盘和显示屏的点击、印花辊筒和模板、精细零件等,都离不开金属蚀刻技术。
作为一种精密而科学的化学加工技术,化学蚀刻在多种金属材料上被广泛运用,对金属材料进行蚀刻,关键是两方面的问题,即保护需要的部分不被蚀刻;而不需要的部分则完全时刻掉,从而获得需要的图文。
1、原理金属在蚀刻液中蚀刻的过程,首先是金属零件表面发生晶粒溶解的作用;其次在晶界上也发生溶解作用;一般来讲晶界与晶粒是以不同溶解速度发生溶解作用的。
在多数金属和合金机构中,各个晶体几乎都能采取原子晶格的任何取向。
而晶粒的不同取向、晶粒密度的大小都会和周围的母体金属形成微观原电池。
对金属的蚀刻液来讲,一方面这些原电池的存在,使金属表面存在着电位差,电位正的地方得到暂时的保护,电位负的地方被优先蚀刻。
另一方面在零件表面具有变化着的原子间距,而且原子间距较宽的地方溶解迅速,一直到显示出不平整的表面为止。
然后溶解作用以几乎恒定的速度切削紧密堆积的原子层,表面的几何形状也随着晶粒的溶解而不断变化。
晶界上的蚀刻也将进一步影响零件表面。
蚀刻技术的分类:1、1 根据蚀刻时的化学反应类型分类:(1)、化学蚀刻。
工艺流程:预蚀刻→蚀刻→水洗→浸酸→水洗→去抗蚀膜→水洗→干燥。
(2)、电解蚀刻。
蚀刻原理

C、对火灾可能产生的损失与灭火成本、自身的安全作出评估,若火灾可能产生的损失远小于灭火可能产生的费用,一般选择逃生。
2)逃生的原则就近原则—经最近的出口有序疏散。
3)逃生的方法B、通过着火区域以湿的织物裹身子—防止热辐射的伤害B、用湿毛巾捂着口、鼻、以减少烟尘吸入C、放低身位,靠墙前行D、当不明出口位置时,向上风口逃生四、应急预防和急救1、火源烫伤:大量清水冲洗,用硼砂溶液浸泡伤口,继续用流动的清水冲洗。
2、热辐射伤:能穿透皮肤,被组织吸收使能量留存在体内。
3、自救要领1)禁止用冷水冲洗。
2)除去皮肤表面覆盖物,让身体自然散热。
3)转移到通自然风处。
4)送医院。
五、腐蚀及自救1、化学腐蚀化学腐蚀的伤口,以稀的弱酸或弱碱进行洗涤再用大量冲洗。
稀碱:A、20—30g/L的硼砂Na2B4O7.10H20。
B、5~10%NaHCO3溶液。
稀酸:A、20—30g/L:硼酸溶液(H3BO4)。
B、5%醋酸HAC溶液。
对眼睛的腐蚀:优先处理。
2、酸碱对眼睛的伤害1)酸烧伤:水化所放出的热足以破坏视神经。
2)碱烧伤:A、水化放出热足以破坏视神经。
B、使蛋白凝固。
C、可溶断视神经。
3)自救先用稀的有机溶剂,如5%乙醇+水冲洗,再用流动的清水冲洗。
3、NH3H2O1、特点和毒害作用:具有强刺激性气味的液体,吸入后能刺激咽喉及呼吸道,能导致咽喉红肿和呼吸道炎症及视力下降,严重的可致肺水肿。
2、预防:○1工作时尽量处在上风口○2接触高浓度NH3HO时佩带口罩,有条件的佩带青面具3、急救:饮服稀衣醋或稀醋酸误服盐酸时,可通过口服3~5%的碳酸氢钠溶液来解除盐酸可能造成的伤害。
适当吸入亚硝酸酯或亚硝酸丙酯蒸汽后,静脉注射。
第三部分金属蚀刻技术一、金属蚀刻技术简介金属蚀刻加工根据其加工对象的要求不同,有人把它分为两类:对薄板状金属蚀刻穿了叫化学冲载(chemical blanking);对一定厚度金属只蚀刻去一部分厚度而不刻穿,使刻去的底面与原面有一定的高度差,这叫化学铣削(chemicalmilling)。
蚀刻原理

蚀刻原理在氯化铜溶液中加入氨水,发生络合反应, CuCl2+4NH3→Cu(NH3)4Cl2 在蚀刻过程中,基板上面的铜被〔Cu (NH3)4〕2+络离子氧化,其蚀刻反应:Cu(NH3)4Cl2+Cu→2Cu(NH3)2Cl所生成的〔Cu(NH3)2〕1+不具有蚀刻能力,在过量的氨水和氯离子存在的情况下,能很快地被空气中的氧所氧化,生成具有蚀刻能力的〔Cu(NH3)4〕2+络离子,其再生反应如下:2Cu(NH3)2Cl+2NH4Cl+2NH3+1/2O2 →2Cu(NH3)4Cl+H2O所以在蚀刻时,应不断补加氨水和氯化铵,也称子液.Cu(NH3)2Cl 氯化二氨合铜(I) 氯化亚铜氨Cu(NH3)4Cl2 氯化四氨合铜(II) 氯化铜氨氨水少量:CuCl2 + 2 NH3H2O = Cu(OH)2↓ + 2 NH4Cl Cu2+ + 2 NH3H2O = Cu(OH)2↓ + 2NH4+ 氨水过量:CuCl2 + 4 NH3H2O = [Cu(NH3)4]Cl2 + 2 H2O Cu2+ + 4 NH3H2O =[Cu(NH3)4]2+ + 2 H2O2014-12-04 2个回答氯化铜与氨气反应?应该是在溶液中反应吧。
溶液中反应有两种情况:一种是少量氨水:CuCl2+2NH3.H2O=2NH4Cl+Cu(OH)2↓,则有蓝色沉淀生成一种是氨水过量,则生成的沉淀会与氨水进一步生成络合物[Cu(NH3)4]Cl2,沉淀又会消失,方程式为:CuCl2+ ...2014-11-28 3个回答碱性与酸性蚀刻的特点时间:2011-07-20 23:54:09点击:YM-W235碱性蚀刻液为高速、高含铜量,针对细线路特别设计的电路板蚀刻液,药液稳定,且适合各种如锡、锡铅、镍、金等抗蚀刻材料。
使明1.高稳定性,不会沉淀,维护容易2.可调控高速蚀刻速率3.高铜含量4.良好的水洗YM-W235碱性蚀刻液为高速、高含铜量,针对细线路特别设计的电路板蚀刻液,药液稳定,且适合各种如锡、锡铅、镍、金等抗蚀刻材料。
内层蚀刻教材

培训教材
Page 11
Cu1+浓度与氧化--还原电位之间的关系
(g/L)
1.20 1.00 0.80 0.60 0.40 0.20 0.00
500 505 510 515 520 525 530 535 540 545 550 555
(mv)
培训教材
Page 12
溶液氧化一还原反应位与蚀刻速率的关系
培训教材
Page 18
冲、蚀板线机器保养程序
名称
酸洗
碱洗
酸洗
水洗
冲板缸800升
加水至水位。加NaOH20 加水至水位。加硫 加水至水位。循
公斤,循环喷洗1小时。 酸12升,循环喷洗 环喷洗0.5小时。
放掉,用水冲洗。
0.5小时。放掉,用 放掉,备用。
水冲洗。
冲板机自动加
加水至水位。加NaOH20 加水至水位。加硫 加水至水位。循
目录
工艺流程及原理 工艺参数 工序中常见问题及解决方法 废液处理 展望
培训教材
Page 2
一、工艺流程
显影
水洗
蚀刻
褪膜
放显 板影
缸
1
显
水水 水
影
洗洗 洗
缸
12 3
2
蚀 刻
蚀 刻
水水水 褪 褪 洗洗 洗 膜 膜
水水 水收 洗洗 洗板1来自2123 1 2
12 3
培训教材
Page 3
工艺原理
A、显影 (1)定义 显影:利用碳酸钠的弱碱性将干膜上未经紫外线辐射
药缸800升
公斤,循环喷洗1小时。 酸12升,循环喷洗 环喷洗0.5小时。
放掉,用水冲洗。
0.5小时。放掉,用 放掉,备用。
金属蚀刻工艺

金属蚀刻也称光化学金属蚀刻指通过曝光制版、显影后,将要金属蚀刻区域的保护膜去除,在金属蚀刻时接触化学溶液,达到溶解腐蚀的作用,形成凹凸或者镂空成型的效果。
下面就让广德均瑞电子科技为您简单解析,希望可以帮助到您!
蚀刻是金属板模图纹装饰过程中的关键,要想得到条纹清晰、装饰性很强的图纹制品,必须注意控制好蚀刻工艺的条件。
金属的种类不同,其蚀刻的工艺流程也不同,但大致的工序如下:金属蚀刻板→除油→水洗→浸蚀→水洗→干燥→丝网印刷→千燥→水浸2~3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→电解抛光→水洗→染色或电镀→水洗→热水洗→干燥→软布抛(擦光)光→喷涂透明漆→干燥→检验→成品包装。
广德均瑞电子科技有限公司注册资金500万人民币,拥有不锈钢五金蚀刻加工独立法人环评资质,厂房面积2000平方米,6条不锈钢生产线,公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。
公司主要生产集成电路导线架;接地端子; 表面贴装零件(SMT)模板;精密线材布线钢板;编码器光栅;手机按键、RDIF天线、基板及金属配件;(VFD)栅网、陈列、支架;电极针(放电针);各类金属过滤网片/喇叭网片;眼镜框架;精密元器件掩模板;LCD背光模仁、钢版;显像管荫罩;电脑硬盘骨架;金属蚀刻发热片工艺等。
广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂,ISO9001认证工厂,具有独立法人和环评资质,持有排污许可证的企业。
拥有6蚀刻加工生产线,免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。
激光金属蚀刻原理

激光金属蚀刻原理激光金属蚀刻是指利用激光器向金属表面照射高能量激光束,使金属表面受到局部蚀刻的一种新型金属加工技术。
它是利用激光高强度、高聚焦性、高定位精度、高反应速度和可编程控制等独特的优势特性,可以使金属表面产生高质量、高分辨率的图形、文字、二维码和条形码等,有着非常广泛的应用前景。
激光金属蚀刻原理是利用激光束在金属表面形成高温区,使金属表面产生化学反应,从而达到蚀刻的目的。
金属表面在激光照射下,会出现一定程度的熔化、汽化和氧化反应,金属表面物质的消耗与外界环境的影响密切相关。
其基本原理是,激光束在金属表面与光束同轴坐标系X、Y和垂直于表面的轴Z方向交界处形成高能密度区,使金属表面受到光束的瞬时热作用,促使材料迅速达到汽化温度,物质向外喷发,相邻蒸发区之间形成一定的间隔。
重复这个过程,形成一定深度的沟槽,即完成蚀刻加工。
金属材料表面的化学反应过程也会产生化学热能,有利于提高金属表面的反应速率,减少能量损耗,提高能量利用率。
激光金属蚀刻区别于传统的机械刻划方式,具有许多独特的优势。
激光蚀刻过程中没有接触,不会产生物理和化学危害,也不会引起切削热变形问题,有效提高了加工精度。
激光金属蚀刻能够处理许多不规则的形状和复杂的曲线图形。
激光蚀刻可以实现多种丰富多彩的文字、图案和标记,使产品品质和美感得到提升。
第四,激光蚀刻可以对不同材料进行加工,除了钢铁、铜、铝等金属,还可以蚀刻塑料、有机玻璃等非金属材料。
激光金属蚀刻还具有自动化程度高、生产效率高、工艺简单等优势。
在激光金属蚀刻中,激光束是关键因素之一,不同激光器对金属蚀刻的影响也不同。
通常,用于激光金属蚀刻的激光器主要包括CO2激光器、YAG激光器和光纤激光器等。
CO2激光器能够快速加热、汽化金属表面,但加工速度较慢,分辨率低;YAG激光器加工速度快、分辨率高,但局限在细规模的标记上,不适用于大规模加工;光纤激光器综合性能最好,能够兼具高速、高精、高效、高质等多种优点,被认为是最佳的激光金属蚀刻加工方式。
金属蚀刻画初中化学

金属蚀刻画初中化学金属蚀刻是一种常见的化学实验,也是初中化学课程中的重要内容之一。
它通过在金属表面进行化学反应,达到刻蚀金属的目的。
金属蚀刻通常使用一种叫做“蚀刻剂”的溶液。
蚀刻剂中含有一种或多种能与金属发生反应的化学物质。
在实验中,我们常常使用盐酸作为蚀刻剂。
盐酸可以与金属表面的氧化层反应,形成溶解的金属盐,并释放出气体。
这一反应的化学方程式可以用以下方式表示:金属 + 盐酸→ 金属盐 + 氢气。
在金属蚀刻实验中,我们需要准备好实验器材和试剂。
首先,我们需要选择一块待蚀刻的金属样品,可以是铁片、铜片或锌片等。
然后,我们需要准备盐酸溶液,将适量的盐酸加入一定体积的水中,制备出一定浓度的溶液。
同时,我们还需要一只玻璃容器作为蚀刻槽,将金属样品放入其中。
在进行金属蚀刻实验时,我们需要注意安全。
首先,实验者应佩戴实验手套和护目镜,以防止溶液溅到皮肤或眼睛中。
其次,实验应在通风良好的地方进行,以防止有毒气体的积聚。
实验开始后,我们将金属样品放入蚀刻槽中,并将盐酸溶液倒入槽中,使金属完全浸没。
然后,我们观察溶液中气泡的生成和金属样品的变化。
随着反应进行,金属样品表面的氧化层将被蚀刻掉,暴露出金属的新表面。
实验者可以根据需要控制蚀刻的时间,以达到所需的效果。
金属蚀刻实验的结果取决于多个因素,如蚀刻剂的浓度、蚀刻时间和金属样品的性质等。
通常情况下,蚀刻剂的浓度越高、蚀刻时间越长,蚀刻效果越明显。
而金属样品越容易被蚀刻,蚀刻效果也越显著。
金属蚀刻实验不仅可以用于观察金属的腐蚀现象,还可以用于制作一些装饰品或工艺品。
在实验中,我们可以通过蚀刻技术在金属表面刻出一些图案或文字,使金属样品更加美观。
除了盐酸,还有其他一些化学物质也可以用于金属蚀刻实验。
例如,硫酸和硝酸等强酸也可以与金属发生反应,起到蚀刻的作用。
此外,一些含有氧化剂的溶液,如过氧化氢溶液和硝酸铜溶液等,也可以用于金属蚀刻实验。
金属蚀刻作为一种常见的化学实验,不仅可以帮助我们了解金属的腐蚀现象,还可以培养我们的实验操作能力和科学观察力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
首先将需蚀刻的图形通过光绘的方式转移至两张完全一致的胶片菲林上,或是通过光刻的方式转移至两张完全一致的玻璃菲林上。
然后通过人工对位方式或机器对位方式将菲林对准。
再将已涂布感光油墨或贴好感光干膜的钢片置于菲林中间,吸气后即可曝光。
曝光时对应菲林黑色处的钢片未被感光,对应菲林白色处的钢片感光,钢片感光处的油墨或干膜发生聚合反应。
最后经过显影机,钢片上被感光的油墨或干膜不被显影液溶化,而未感光的油墨或干膜在显影液被溶化去除,这样需蚀刻的图形通过曝光就转移到钢片上去了。
曝光是在紫外光照射下,光引发剂吸收光能分解成游离基,游离基再引发不聚合单体进行聚合交联反应,反应后形成不溶于稀碱溶液的体形大分子结构。
曝光一般在自动面曝光机内进行,现在的曝光机根据光源的冷却方式不同分风冷和水冷两种。
曝光成像质量除干膜光致抗蚀剂的性能外,光源的选择,曝光的时间(曝光量)的控制,照相底版的质量等都是影响曝光成像质量的重要因素。
当曝光不足时,由于单体聚合不彻底,在显影过程中,胶膜溶涨变软,线条不清晰,色泽暗淡,甚至脱胶,在蚀刻过程中膜起翘,渗镀,甚至脱落;当曝光过度时,会造成难于显影,胶膜发脆,留下残胶等弊病。
曝光将产生图像线宽的偏差,过量的曝光会使图形线条变细,使产品的线条变粗。
根据显影后干膜的光亮程度,图像是否清晰,图像线宽是否与原底片相符等来确定适当的曝光时间。
