电平转换电路
1.8v转3.3v电平转换电路
1.8v转3.3v电平转换电路一、概述在现代电子设备中，经常会出现不同电平之间的通信和数据传输。
一些芯片工作在1.8v电平下，而另一些芯片则需要以3.3v电平进行通信。
为了实现它们之间的数据交换，我们需要使用电平转换电路来确保信号的稳定传输。
本文将从1.8v转3.3v电平转换电路的基本原理、应用领域和设计要点等方面展开探讨，并共享一些个人观点和经验。
二、基本原理1.8v到3.3v电平转换电路实际上是一种电平逻辑电路，其基本原理是利用逻辑门、电阻和/或晶体管等元件将输入信号从1.8v电平转换为3.3v电平，或者将输出信号从3.3v电平转换为1.8v电平。
其中，逻辑门可以是与门、或门、非门等，而晶体管常用于电平转换的放大和隔离。
通过适当的电路设计和元件选择，可以实现稳定可靠的电平转换功能。
三、应用领域1.8v到3.3v电平转换电路广泛应用于各类电子设备和系统中。
在嵌入式系统中，通常会存在多个不同电平的元件或芯片，它们之间需要进行数据交换和通信。
此时，就需要使用电平转换电路来确保它们之间的正常工作。
另外，在一些传感器和执行器的接口设计中，由于其本身工作电平不同，也需要使用电平转换电路来实现互连。
四、设计要点设计1.8v到3.3v电平转换电路时需要考虑多个要点，包括电平转换方向、信号延迟、功耗和占用空间等。
要根据实际应用确定电平转换的方向，是从1.8v到3.3v，还是从3.3v到1.8v。
要合理评估信号延迟对系统性能的影响，尽量减小延迟时间。
要考虑功耗和占用空间，选择合适的元件和电路拓扑结构，以实现功耗低、体积小的电平转换电路。
五、个人观点和经验在实际项目中，我经常会遇到1.8v到3.3v电平转换的需求，对此我总结了一些经验。
要仔细阅读数据手册，了解芯片的输入输出特性和工作电平范围，以便选择合适的电平转换电路。
要留意信号的稳定性和抗干扰能力，在设计中加入必要的滤波电路和抗干扰措施。
要注意电路布局和线路走线，尽量减小信号传输路径，避免干扰和串扰。
电平转换电路和电源转换电路设计
电平转换电路和电源转换电路设计一引言电平及（电源）转换电路是（硬件）设计中的常见电路，用于将一个电平/电源转换为另一个不同电平/电源，确保外设之间可以正常（通信）和工作。
本文将介绍这些电路的设计要点，以及电平转换电路和电源转换电路的多种实现方法。
二设计要点在设计电平转换或电源转换电路时，需关注如下几个要点：1、输入和输出电压要求：在设计电路之前，首先要明确输入和输出（信号）的电压要求：输入信号的电压应该高于或等于电平转换电路所接受的最低电压；输出信号的电压应该符合目标设备的耐受要求。
2、驱动能力及转换速率：在设计转换电路时，需要考虑驱动能力需求以及转换速度要求。
3、电路连接方式：电平转换电路可以采用几种不同的连接方式，如单向电平转换、双向电平转换或多路电平转换等。
4、电路稳定性：在设计电平转换电路时，需要考虑电路的稳定性和抗干扰能力，以确保电路能够正常运行并抵抗外部干扰。
5、功耗：电平/电源转换电路在转换时会产生一定的功耗。
在设计过程中，尤其是对功耗要求很高的应用场景，要重点考虑转换电路带来的功耗，并采取相应措施，以确保电路满足功耗指标要求。
6、成本：在硬件（电路设计）中，成本始终是一个重要的考虑因素。
在设计转换电路时需要评估不同设计方案的成本，在成本和性能之间找到平衡点。
7、（仿真）和测试：在完成转换电路的设计后，进行仿真和测试是非常重要的步骤。
通过仿真可以验证电路的性能和稳定性，测试则可以确保电路在实际应用中能够正常工作。
三通讯信号电平转换的几种实现方法以下是几种常见的通讯信号电平转换电路的实现方法：1、MOS管电平转换电路MOS管搭建的电平转换电路是双向电平转换，电路示例如下图所示，其原理如下：（1）信号自（高压）向低压（左侧->右侧）转换时：左侧高电平时：MOS初始状态为截止，右侧输出高电压，MOS 保持截止；左侧低电平时：右侧通过MOS内的体（二极管）将输出信号拉至低电平，而后MOS导通，右侧保持输出低电平；（2）信号自右侧->左侧时：右侧高电平时：MOS截止，左侧通过上拉（电阻）输出高电平；右侧低电平时：MOS导通，左侧输出低电平；图：MOS管电平转换电路2、三极管电平转换电路三极管电平转换电路也有多种实现方式。
简易的TTL电平转换电路
简易的 TTL电平转换电路
TTL电平有多种，如5V,3.3V,2.5V,1.8V，以下以3.3V、1.8V的UART电平转换为例
1. 方式一，使用二极管方式
2. 方式二，使用电阻分压
总结： 1. 这里的电路仅是作为一种临时可用的电平转换电路，其中第一种亲测速率可支持115200，D1使用的是肖特基二极管 2. D1选择压降小的二极管 3. 注意其各自的电平阈值是否满足要求，如R2,R3的参数选取是否合理 4. 低TTL向高TTL发送电平时，只要能满

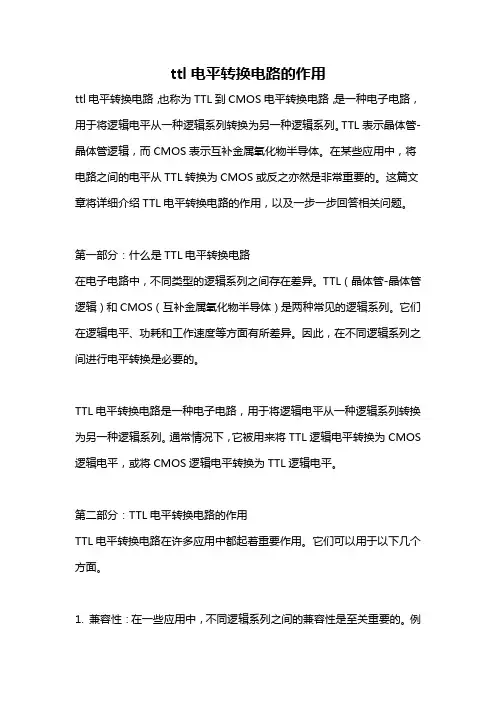

ttl电平转换电路的作用
ttl电平转换电路的作用ttl电平转换电路，也称为TTL到CMOS电平转换电路，是一种电子电路，用于将逻辑电平从一种逻辑系列转换为另一种逻辑系列。
TTL表示晶体管-晶体管逻辑，而CMOS表示互补金属氧化物半导体。
在某些应用中，将电路之间的电平从TTL转换为CMOS或反之亦然是非常重要的。
这篇文章将详细介绍TTL电平转换电路的作用，以及一步一步回答相关问题。
第一部分：什么是TTL电平转换电路在电子电路中，不同类型的逻辑系列之间存在差异。
TTL（晶体管-晶体管逻辑）和CMOS（互补金属氧化物半导体）是两种常见的逻辑系列。
它们在逻辑电平、功耗和工作速度等方面有所差异。
因此，在不同逻辑系列之间进行电平转换是必要的。
TTL电平转换电路是一种电子电路，用于将逻辑电平从一种逻辑系列转换为另一种逻辑系列。
通常情况下，它被用来将TTL逻辑电平转换为CMOS 逻辑电平，或将CMOS逻辑电平转换为TTL逻辑电平。
第二部分：TTL电平转换电路的作用TTL电平转换电路在许多应用中都起着重要作用。
它们可以用于以下几个方面。
1. 兼容性：在一些应用中，不同逻辑系列之间的兼容性是至关重要的。
例如，在将TTL逻辑电平的输出连接到CMOS逻辑电平的输入时，使用TTL 电平转换电路可以确保信号的正确传递。
2. 信号传输：TTL电平转换电路还可用于信号传输的需要。
例如，在长距离传输数据时，TTL电平转换电路可将高功耗的TTL信号转换为低功耗的CMOS信号，从而减少信号衰减和失真。
3. 电力管理：在某些情况下，使用低功耗的CMOS逻辑电平可以节省电力。
通过将TTL逻辑电平转换为CMOS逻辑电平，可以改善电路的功耗性能。
第三部分：如何工作TTL电平转换电路的工作原理通常基于逻辑门和电平转换电路的组合。
以下是一种常见的方式：1. 选择逻辑门：根据实际需求，选择适当的逻辑门进行电平转换。
常见的逻辑门包括与门、或门、非门等。
2. 组合逻辑门：将所选的逻辑门连接在一起，形成电平转换电路。
3.3v转24v电平转换电路
3.3V转24V电平转换电路近年来，随着物联网、智能家居等领域的飞速发展，对于不同电平信号间的转换需求也变得越发迫切。
特别是在嵌入式系统设计中，由于不同模块以及传感器的电平标准存在差异，因此需要一定电平转换电路来将低电平信号转换为高电平信号，以满足各个模块或传感器的工作需求。
当今市场上已经涌现出了各种各样的电平转换电路产品，但是针对特定场景，我们往往需要自行设计电路来满足特定需求。
本文就针对3.3V转24V的电平转换需求，介绍一种高质量的电平转换电路设计方案。
1. 电平转换电路的需求分析我们需要明确3.3V和24V电平转换电路的需求背景。
在实际应用中，由于一些传感器或执行器的工作电压标准为24V，而微控制器或其他模块的电压通常为3.3V，因此我们需要将3.3V的控制信号转换为24V的电平，以驱动相应的设备。
这就需要设计一种3.3V转24V的电平转换电路来满足实际需求。
2. 设计思路及原理针对3.3V转24V的电平转换需求，我们可以采用晶体管的开关特性来设计电平转换电路。
具体来说，可以采用场效应晶体管（MOSFET）来实现电平转换。
MOSFET具有高输入阻抗、低驱动电压、快速开关速度等特点，非常适合用于电平转换电路的设计。
3. 电路设计方案基于以上设计思路，我们可以设计如下的3.3V转24V电平转换电路：3.1 输入端的3.3V控制信号通过电流限制电阻R1输入至MOSFET的栅特殊，通过R1限制电流大小，避免对MOSFET的损坏。
3.2 当3.3V的控制信号为高电平时，MOSFET进入导通状态，24V的输出信号通过负载电阻R2输出至外部设备。
3.3 当3.3V的控制信号为低电平时，MOSFET进入关断状态，输出端不再导通，实现3.3V到24V的电平转换。
4. 电路参数及性能分析在进行电路设计时，需要针对所选用的MOSFET进行性能分析。
主要包括MOSFET的导通电阻、阈值电压、最大耗散功率等参数的选择。

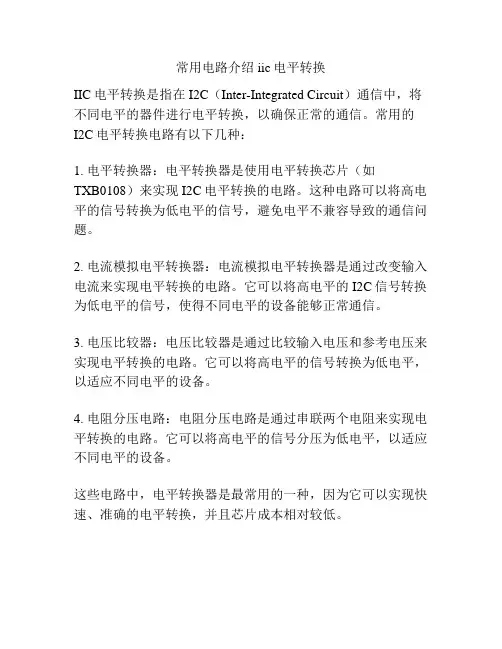

常用电路介绍iic电平转换
常用电路介绍iic电平转换
IIC电平转换是指在I2C（Inter-Integrated Circuit）通信中，将不同电平的器件进行电平转换，以确保正常的通信。
常用的
I2C电平转换电路有以下几种：
1. 电平转换器：电平转换器是使用电平转换芯片（如
TXB0108）来实现I2C电平转换的电路。
这种电路可以将高电平的信号转换为低电平的信号，避免电平不兼容导致的通信问题。
2. 电流模拟电平转换器：电流模拟电平转换器是通过改变输入电流来实现电平转换的电路。
它可以将高电平的I2C信号转换为低电平的信号，使得不同电平的设备能够正常通信。
3. 电压比较器：电压比较器是通过比较输入电压和参考电压来实现电平转换的电路。
它可以将高电平的信号转换为低电平，以适应不同电平的设备。
4. 电阻分压电路：电阻分压电路是通过串联两个电阻来实现电平转换的电路。
它可以将高电平的信号分压为低电平，以适应不同电平的设备。
这些电路中，电平转换器是最常用的一种，因为它可以实现快速、准确的电平转换，并且芯片成本相对较低。
分享几个低成本电平转换电路
一、什么是电平转换比如两个芯片之间的供电电压不一样，一个是5V，另一个是3.3V，那么在两者之间进行通讯建立连接关系时，就需要进行电平转换。
以TTL 5V和CMOS 3.3V为例，他们的高低电平范围不一样，如果不进行电平转换，逻辑则是混乱的。
二、电平转换电路举例2.1、单向电平转换电路上面数据传输方向是从右到左，即TXD-2传到RXD-1①当TXD-2为低电平时，D1导通，RXD-1被拉低；②当TXD-2为高电平5V时，D1截止，RXD-1被拉高到3.3V高电平；下面数据传输方向是从左到右，即TXD-1传到RXD-2③当TXD-1为低电平时，Q1导通，RXD-2被拉低；④当TXD-1为高电平3.3V时，Q1截止，RXD-2被拉高到5V高电平。
2.2、双向电平转换电路①当DAT1为高电平3.3V时，Q2截止，DAT2被上拉到5V高电平；②当DAT1为低电平时，Q2导通，DAT2被拉低；③当DAT2为高电平5V时，Q2不通，DAT1被上拉到3.3V高电平；④当DAT2为低电平时，MOS管里的体二极管把DAT1拉低到低电平，此时Vgs约等于3.3V，Q2导通，进一步拉低了DA1的电压。
三、注意事项①上拉电阻的取值上拉就是要把VCC的电压上拉给I/O口使用，同时起到限流的作用。
一般取值为10K、5.1K、4.7K。
阻值越小，可以提供更大的电流驱动能力，速率越高，但功耗也越高。
在满足电路性能的前提下，用阻值更大的电阻，功耗更低。
②MOS选型Vgs(th)阈值电压。
MOS管Vgs电压过高会导致MOS管烧坏，过低也会导致MOS管打不开。
实际使用时为保证完全导通，设计上要多预留余量。
MOS管常用2N7002，便宜可靠。
小结：二极管，三极管和MOS管组成的电平转换电路，优点是价格便宜，缺点是要求使用在信号频率较低的条件下。
选型时，尽量选用结电容小、开关速率高的管子。
集成IC组成的电平转换电路，优点是速率高，通常可以用在几十MHz 信号的电平转换中。
电平转换电路
BBS 上询问逻辑电平转换的人很多，几乎数日就冒一次头。
而且电平转换的方法也不少，各有特点。
我先做个简单实用的总结，省得老是重复讨论同样的问题。
1. 常用的电平转换方案(1) 晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的“超限”是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明“输入电压范围为0~5.5V”，如果采用3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC系列为20mA)，仍然是安全的。
cmos工艺电平转换电路
cmos工艺电平转换电路下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!CMOS工艺电平转换电路是电子领域中常用的一种电路设计，它能够将不同电平的信号进行有效的转换。
推挽电路 电平转换
推挽电路电平转换推挽电路是一种常用的电平转换电路，广泛应用于数字电路和模拟电路中。
推挽电路的作用是将一个信号电平转换为另一个信号电平，并且能够提供较高的电流输出能力。
它由一个NPN型晶体管和一个PNP型晶体管组成，其中NPN型晶体管的基极与输出信号相连，PNP型晶体管的集电极与电源正极相连。
在推挽电路中，输入信号为高电平时，NPN型晶体管导通，PNP型晶体管截止。
这样，输出信号为低电平。
而当输入信号为低电平时，NPN型晶体管截止，PNP型晶体管导通，输出信号为高电平。
推挽电路有以下几个特点：1.电平转换：推挽电路能够将一个信号电平转换为另一个信号电平。
这在数字电路中非常常见，比如将5V的信号电平转换为3.3V的信号电平。
2.高电流输出：推挽电路能够提供较高的电流输出能力。
这在驱动一些高功率负载时非常有用，比如驱动继电器、电机等。
3.双向电流流动：推挽电路能够实现双向电流流动。
当输出信号为高电平时，电流从电源正极经过PNP型晶体管流向负载。
而当输出信号为低电平时，电流从负载经过NPN型晶体管流向电源负极。
4.无需外部电阻：推挽电路无需外部电阻，因为PNP晶体管与NPN 晶体管互为压控元件。
这简化了电路设计和布局过程。
推挽电路的工作原理可以通过以下步骤来解释：1.当输入信号为高电平时，NPN型晶体管的基极电流增大，使得其发射极电流也增大。
这导致PNP型晶体管的基极电流增大，使其发射极电流减小。
因此，PNP型晶体管处于截止状态，输出信号为低电平。
2.当输入信号为低电平时，NPN型晶体管的基极电流减小，使得其发射极电流也减小。
这导致PNP型晶体管的基极电流减小，使其发射极电流增大。
因此，PNP型晶体管处于导通状态，输出信号为高电平。
推挽电路的应用非常广泛。
在数字电路中，推挽电路可以用于信号电平转换、驱动LED等。
在模拟电路中，推挽电路可以用于功率放大器、输出级等。
此外，推挽电路还可以用于输出正弦波和方波信号。
电平转换1.8v转3.3v
电平转换1.8v转3.3v一、电平转换的基本概念电平转换，是指在电子电路中，将某一电压级别的信号转换为另一电压级别的信号。
在电子设备间传输数据时，由于供电电压不同，需要进行电平转换以保证数据的正确传输。
本文将重点介绍如何实现1.8v转3.3v的电平转换。
二、1.8v转3.3v电平转换的必要性随着电子产品的小型化、低功耗发展趋势，很多设备的供电电压逐渐降低。
在这种情况下，原先使用3.3v电压的器件可能不再适用于较低电压环境。
进行1.8v转3.3v电平转换，可以解决电压不匹配的问题，保证设备正常工作。
三、1.8v转3.3v电平转换的方法1.采用升压稳压器升压稳压器可以将输入电压提升到目标电压，适用于1.8v转3.3v的电平转换。
在选择升压稳压器时，应注意输入电压、输出电压、电流等参数，以确保匹配设备需求。
2.采用线性稳压器线性稳压器具有转换效率低、发热严重的缺点，但在某些特定场景下，如电源电压变化范围较小的情况下，可以实现1.8v转3.3v的电平转换。
3.采用开关稳压器开关稳压器具有转换效率高、体积小等优点，适用于对体积和效率有较高要求的场合。
开关稳压器可以通过调整开关频率、变压器等参数，实现1.8v转3.3v的电平转换。
四、电平转换器的应用领域1.嵌入式系统：电平转换器在嵌入式系统中应用广泛，如处理器、FPGA、SoC等，用于接口电压匹配。
2.通信设备：在通信领域，电平转换器用于实现不同电压级别的设备之间的信号传输。
3.电源管理系统：电平转换器在电源管理系统中起到关键作用，如电池充放电管理、负载调整等。
五、注意事项和常见问题解决1.选择合适的电平转换器：根据设备接口电压、电流等参数，选择合适的电平转换器。
2.注意电平转换器的稳定性：电平转换器在长时间运行过程中，可能会出现稳定性问题，如输出电压波动、噪声等，需要关注。
3.散热处理：开关稳压器在转换过程中会产生较多热量，需注意散热处理，以免影响设备性能和寿命。
3.3v转10v电平转换电路
3.3V转10V电平转换电路1. 介绍在电子设计中，经常会遇到不同电平之间的转换问题，尤其是在嵌入式系统和传感器应用中。
本文将介绍一种将3.3V电平转换为10V电平的电路设计方案，以供参考和借鉴。
2. 电平转换原理在实际应用中，由于不同器件的工作电压要求不同，所以可能需要将信号从一个电平转换为另一个电平。
在本例中，我们需要将3.3V的逻辑电平转换为10V的模拟电平。
常见的电平转换方式包括电阻分压、运算放大器等。
我们将介绍一种基于运算放大器的电平转换电路设计。
3. 电路设计方案我们可以使用一个非反相运算放大器来实现3.3V到10V的电平转换。
具体电路连接方式如下：3.1 输入端将3.3V的输入信号连接到非反相运算放大器的非反相输入端（+端），将该端接地。
将输入信号通过一个电阻分压网络接入到该端，以便实现对输入信号幅值的放大。
3.2 反馈网络将非反相输入端与反相输入端（-端）通过一个反馈电阻连接起来，以实现放大倍数的控制。
3.3 输出端将非反相运算放大器的输出端连接到一个可调电阻，以便根据需要对输出电平进行微调。
4. 详细设计步骤根据以上电路设计方案，我们可以具体按照以下步骤进行3.3V到10V 电平转换电路的设计和搭建：4.1 选型选择合适的非反相运算放大器器件，确保其工作电压范围和增益等参数符合要求。
4.2 电阻分压设计根据输入信号幅值和放大倍数要求，设计合适的电阻分压网络，以实现对输入信号的放大。
4.3 反馈电阻选择根据所选非反相运算放大器的放大倍数范围，选择合适的反馈电阻，以便实现放大倍数的控制。
4.4 输出端调节电阻选择选择合适的可调电阻，以便对输出电平进行微调。
4.5 电路搭建根据以上设计方案和步骤，进行电路的搭建和连接。
4.6 调试验证对搭建好的电路进行调试和验证，确保输出电平符合预期要求。
5. 注意事项在设计和搭建3.3V到10V电平转换电路时，需要注意以下几个方面的问题：5.1 电压稳定性确保所选非反相运算放大器的电源稳定性和工作温度范围满足要求，以保证输出电平的稳定性。
正负逻辑电平转换电路
正负逻辑电平转换电路是一种常见的电路，它可以将正逻辑电平信号转换为负逻辑电平信号，或将负逻辑电平信号转换为正逻辑电平信号。
这种电路在数字电路中使用广泛，特别是在数字信号处理和计算机系统中。
一、正负逻辑电平的定义在数字电路中，正逻辑电平通常是指高电平，即逻辑1；负逻辑电平通常是指低电平，即逻辑0。
这种定义是因为在数字电路中，高电平通常表示开关闭合，低电平表示开关断开。
因此，正逻辑电平通常表示有信号传输，负逻辑电平表示无信号传输。
二、正负逻辑电平转换电路的原理正负逻辑电平转换电路的原理是利用晶体管的开关特性实现。
晶体管有两个电极，即基极和集电极。
当基极接收到一个电压信号时，它会控制集电极的电流流动。
如果基极接收到的电压是高电平，晶体管就会导通，集电极就会输出低电平；如果基极接收到的电压是低电平，晶体管就会截止，集电极就会输出高电平。
因此，通过控制晶体管的开关状态，就可以实现正负逻辑电平的转换。
三、正负逻辑电平转换电路的实现正负逻辑电平转换电路的实现有多种方法，下面介绍两种常见的方法。
1. 电阻分压法电阻分压法是一种简单的正负逻辑电平转换方法。
它的原理是利用电阻分压的原理将正逻辑电平转换为负逻辑电平。
具体实现方法如下：（1）将输入信号连接到一个电阻分压电路中，电路中包含两个电阻，一个接在输入信号上，一个接在地上。
（2）当输入信号是高电平时，电阻分压电路的输出电压为低电平；当输入信号是低电平时，电阻分压电路的输出电压为高电平。
（3）通过一个晶体管将电阻分压电路的输出信号放大，以便输出到其他电路中。
2. 双极性晶体管反相器双极性晶体管反相器是一种常见的正负逻辑电平转换电路。
它的原理是利用晶体管的开关特性将正逻辑电平转换为负逻辑电平。
具体实现方法如下：（1）将输入信号连接到一个晶体管的基极上，将晶体管的集电极接地，将晶体管的发射极连接到输出信号。
（2）当输入信号是高电平时，晶体管导通，输出信号为低电平；当输入信号是低电平时，晶体管截止，输出信号为高电平。
mos电平转换电路
MOS电平转换电路介绍MOS电平转换电路是一种常见的电路，用于实现不同电平之间的转换。
在现代电子设备中，不同器件和模块常常工作在不同的电平下，因此需要进行电平转换以确保它们之间的正常通信和交互。
MOS电平转换电路以其简单可靠的特点得到广泛应用。
MOS电平转换原理MOS电平转换电路主要通过MOS管的导通和截止来实现电平的转换。
当输入电平符合MOS管的导通条件时，MOS管导通，输出电平跟随输入电平；当输入电平不符合导通条件时，MOS管截止，输出电平保持不变。
通过合理设计MOS管的阈值电压和控制电路，可以实现不同电平下电路间的无缝衔接。
MOS电平转换电路设计要点1. MOS管的选择合适的MOS管选择是保证MOS电平转换电路性能的关键。
需要根据电路工作条件、输入输出电平差别和其他要求来选择合适的MOS管型号。
常见的MOS管有N沟道MOS和P沟道MOS，应根据实际情况进行选择。
2. 阈值电压设置阈值电压是MOS管导通的临界电压，直接影响电路的转换效果。
通过调整阈值电压，可以灵活控制输入输出电平之间的差异。
阈值电压设置需要根据实际电路需求进行调整，并结合电压供应系统达到最佳效果。
3. 输入保护电路设计MOS电平转换电路常常需要考虑输入保护。
输入保护电路可以防止过高或过低的电压对电路的损坏。
可以采用二极管、电阻和稳压器等器件，根据实际情况进行选择和组合，以实现输入端的电压保护。
4. 输出驱动能力设计输出驱动能力是指MOS电平转换电路输出端对外部电路的驱动能力。
通过合理的输出驱动能力设计，可以确保输出信号的稳定性和可靠性。
常用的方式是通过放大器、缓冲电路或超级共射极放大器等，灵活满足不同输出电路的要求。
MOS电平转换电路的应用MOS电平转换电路广泛应用于各种电子设备和系统中，特别是在数字电路、通信电路和自动控制系统中具有重要作用。
1. 数字电路中的应用在数字电路中，不同模块间需要进行电平的转换。
例如，TTL和CMOS电平之间的转换，常常需要使用MOS电平转换电路来实现。
电平转换知识点总结
电平转换知识点总结1. 电平转换电路的基本原理电平转换电路通常是通过使用开关管或者放大器等器件来实现的。
在数字系统中，我们经常会遇到需要将低电平信号转换成高电平信号的情况，这时可以使用开关管或者放大器来实现。
开关管可以将输入的低电平信号转换成高电平信号，而放大器则可以通过放大输入信号的幅值来实现电平转换。
2. 电平转换电路的常见类型电平转换电路可以分为多种类型，常见的有电压转换电路、电流转换电路、逻辑电平转换电路等。
其中，电压转换电路可以将输入电压信号转换成另一个电压信号，电流转换电路可以将输入电流信号转换成另一个电流信号，逻辑电平转换电路可以将逻辑信号从一个电平转换成另一个电平。
这些不同类型的电平转换电路在不同的应用场景下有着不同的作用。
3. 电平转换电路的设计要点在设计电平转换电路时，需要考虑一些重要的要点，比如输入输出的电平范围、输入输出的阻抗匹配、电平转换的速度和精度等。
在实际应用中，不同的电平转换电路可能对这些要点有不同的要求，因此需要根据具体的应用场景来选择合适的电平转换电路。
4. 电平转换电路的应用电平转换电路在数字系统中有着广泛的应用，比如在数字信号处理中常常需要将模拟信号转换成数字信号，或者将数字信号转换成模拟信号，这时就需要使用电平转换电路。
此外，电平转换电路还可以用于数字接口的适配、信号放大、信号切换等应用。
5. 常见的电平转换电路常见的电平转换电路包括电平控制开关、CMOS级移电路、CMOS门电平转换电路等。
其中，电平控制开关可以通过控制开关管的导通状态来实现电平转换，CMOS级移电路可以通过级移器来实现电平转换，CMOS门电平转换电路通过CMOS门电路实现电平转换。
总之，电平转换是数字电路设计中非常重要的一部分，它可以将一个逻辑电平转换成另一个逻辑电平，从而在数字系统中实现信号的适配和传输。
在设计电平转换电路时，需要考虑输入输出的电平范围、阻抗匹配、转换速度和精度等要点，同时需要根据具体的应用场景选择合适的电平转换电路。
mos 3.3v转5v电平转换电路
mos 3.3v转5v电平转换电路如何制作一个3.3V转5V电平转换电路1. 引言在电子设备中，常常需要不同电压之间的互联。
特别是在嵌入式系统设计中，经常需要将3.3V电平转换成5V电平。
本文将介绍如何制作一个3.3V 转5V电平转换电路，以满足这种需求。
2. 什么是电平转换电平转换是指将一个电压转换为另一个电压的过程。
在我们的例子中，我们需要将3.3V转换成5V。
这样可以确保电子设备之间的互操作性。
3. 设计电路为了将3.3V转换成5V，我们需要使用一些器件，如电压转换芯片、电阻器和电容器等。
以下是一个基本的电路设计示例：[插入电路示意图]4. 材料准备在制作电路之前，我们需要准备一些必要的材料和工具。
如下是我们需要的材料清单：- 3.3V电源- 5V电源- 电压转换芯片（如74HC04）- 电阻器（推荐使用1k欧姆）- 电容器（推荐使用0.1uF）- 面包板- 连线- 锡焊和焊锡5. 制作过程接下来，我们将一步一步地制作3.3V转5V电平转换电路。
步骤1：准备工作台首先，准备一个干净的工作台，确保上面没有任何杂物。
这样可以避免任何潜在的损坏和干扰。
步骤2：安装电压转换芯片将电压转换芯片插入面包板上。
确保芯片正确插入，并注意引脚的方向。
步骤3：插入电阻器接下来，插入两个1k欧姆的电阻器。
这些电阻器将用于限制电路中的电流流动，以确保电路的稳定性。
步骤4：插入电容器在电路的输入和输出之间，插入0.1uF的电容器。
这将有助于平滑电路中的电压波动，并提供电路的稳定性。
步骤5：连接电源连接3.3V电源和5V电源到电路的相应端口，确保极性正确。
步骤6：进行焊接使用焊锡和焊锡工具，将电路中的所有组件焊接在一起。
确保焊接点牢固且电路结构牢固。
步骤7：测试电路使用万用表或示波器等工具，测试电路的输出电压是否为5V。
如果是，则电路制作成功。
6. 总结通过本文，我们了解了如何制作一个3.3V转5V电平转换电路。
电平转换对于不同电压之间的互联是至关重要的，尤其在嵌入式系统设计中。
mos管uart电平转换电路_解释说明
mos管uart电平转换电路解释说明1. 引言1.1 概述本篇长文将介绍和解释MOS管UART电平转换电路的原理、设计与实现细节，以及相应的实验与结果分析。
我们还将总结成果并提出对未来发展的展望和建议。
该文章旨在帮助读者了解MOS管UART电平转换电路的概念和工作原理，并为相关领域的研究人员或工程师提供参考。
1.2 文章结构本文共分为以下几个部分：引言、MOS管UART电平转换电路的概述、设计与实现细节、实验与结果分析、结论与展望。
其中，引言部分将对整篇文章进行概括性介绍，并说明各个章节的内容安排。
1.3 目的通过本文的阐述，我们旨在让读者全面了解MOS管UART电平转换电路的基本原理和设计过程。
同时，我们也希望通过实验证明该电路方案在实际应用中可行，并针对不同情况提供参数调整和优化方法。
最后，我们希望能够对未来该领域的研究和开发提出建设性建议，并为读者提供启示。
以上即是本篇长文“mos管UART电平转换电路”的引言部分的概述和目的。
下一部分将详细介绍MOS管UART电平转换电路的概念及其在实际应用中的重要性。
2. MOS管UART电平转换电路:2.1 什么是MOS管UART电平转换电路？MOS管UART电平转换电路是一种将串行通信中的逻辑电平进行高低电平转化的电路。
它使用了MOS(Metal-Oxide-Semiconductor)管作为关键元件来实现逻辑电平的转换。
2.2 为什么需要MOS管UART电平转换电路？在串行通信中，通常存在不同设备之间的逻辑电平标准不一致问题。
例如，TTL（Transistor-Transistor Logic）和CMOS（Complementary Metal-Oxide-Semiconductor）等逻辑家族使用不同的供应电压和阈值来表示高低逻辑状态。
因此，如果直接连接这些设备，可能会导致数据传输错误或设备损坏。
为了解决这个问题，我们需要引入MOS管UART电平转换电路来完成适当的信号水平转换。
电平转换电路工作原理
电平转换电路工作原理嘿，朋友们！今天咱来聊聊电平转换电路这玩意儿的工作原理。
你说这电平转换电路啊，就像是一个神奇的桥梁，连接着不同电压世界的两端。
想象一下，有两个电压“部落”，它们的“语言”不太一样，一个高电压“部落”，一个低电压“部落”。
那怎么让它们能互相交流、理解呢？这时候电平转换电路就出马啦！它就像是一个精通两种“语言”的翻译官。
比如说，高电压这边发送了一个信号，电平转换电路一瞧，哟，得把这个信号变成低电压那边能懂的形式。
于是它就施展魔法，把高电压信号变成了低电压信号，让低电压那边能轻松接收和理解。
反过来也一样，低电压那边的信号要去到高电压那边，电平转换电路也能给安排得明明白白的，把低电压信号变成高电压能识别的样子。
这就好像你要和一个外国人交流，你得通过翻译才能明白对方说啥，对方也得靠翻译才能懂你的意思。
电平转换电路不就是这么个厉害的“翻译”嘛！那它具体是怎么做到的呢？这可就有很多巧妙的设计啦！有的是用一些特殊的电子元件，像电阻啦、电容啦、晶体管啦等等，它们组合在一起，就像一个默契的团队，共同完成电平转换的任务。
比如说，通过电阻的分压作用，可以把高电压降低到合适的程度。
这就好比是把一大桶水，通过一个巧妙的装置，分成了几小杯，每一杯的量就正好合适。
还有的电平转换电路会利用晶体管的开关特性。
晶体管就像是一个聪明的守门员，根据需要打开或关闭通道，让信号顺利通过或者被转换。
哎呀，这电平转换电路可真是太重要啦！没有它，那些不同电压的设备怎么能愉快地一起工作呢？就像如果没有翻译，不同国家的人交流得多困难呀！而且，电平转换电路在我们的生活中无处不在呢！从小小的电子设备到大型的工业控制系统，都有它的身影。
你想想，你的手机、电脑、电视等等，里面肯定都有电平转换电路在默默地工作着，让各种芯片、元件能协调合作。
所以说啊，可别小看了这电平转换电路，它虽然不起眼，但却是电子世界里不可或缺的一部分呢！它就像是一个幕后英雄，默默地为我们的电子设备保驾护航，让它们能正常运行，给我们带来便利和乐趣。
3.3v 转5v三极管电平转换电路
3.3v 转5v三极管电平转换电路
要将3.3V转换为5V，可以使用三极管电平转换电路。
以下是一种简单的电路示例：
如果输入电平为3.3V，Q1的基极会接收到3.3V的电平。
根
据P-N结的导通电压（通常为0.7V），当基极电压大于0.7V 时，晶体管Q1就会导通。
因此，当输入电平为3.3V时，Q1
导通，其集电极电压将会很接近输入电压。
当Q1导通时，Q2的基极也会接收到3.3V的电平，但是由于
Q2的发射极连接到5V电压源，其基极电压仍然小于0.7V，
因此Q2不导通。
当Q1不导通时，Q1的集电极电压会接近于0V，进而导致
Q2的基极电压为0V，此时Q2导通，输出电压将会接近5V。
请留意：以上是一种简单的示例电路，实际应用中还需要考虑电流放大、输出电流能力等因素以确保电路的性能和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1 应用举例－应用SN74LVC2G07实行电平转换
图6显示了SN74LVC2G07一个Buffer作1.8V到5V的转换，另一Buffer作3.3V到1.8V的转换。
器件的电源电压为1.8V。
它可以保证器件将输入最低的VIH识别为有效的高电平。
输出上拉电阻的最小值取决于器件开漏脚的最大灌电流能力（maximum current-sinking capability Iol max）。
而最大灌电流能力是受限于输出信号的最大允许的上升时间的。
Rpu(min)＝（Vpu-Vol）/ Iol(max)
对于图6中的SN74LVC2G07，假设Vpu1=5V±0.5V，Vpu2=1.8V±0.15V，而且电阻的精度为5%
Rpu1(min)＝((5.5V-0.45V)/4mA)×(1/0.95)=1.33kΩ
最接近的标称值为1.5kΩ。
Rpu2(min)＝（（1.8V-0.45V）/4mA）×（1/0.95）＝394.73Ω
最接近的标称值为430Ω。
图7显示了在不同上拉电阻值的情况下具有10pF容性负载情况下的输出波形。
当上拉电阻值增大后，输出信号的上升时间也增加了。
3.2 不要在CMOS驱动的输出端加上拉电阻
在电平转换时，系统设计者不能在CMOS器件的输出端加上拉电阻。
这种作法有很多弊端，应该避免使用。
一个问题是在输出为低时增加了功耗。
当CMOS驱动输出为高是也会产生另一个危害。
高电平的电源会通过上拉电阻对低电平电源灌电流。
此时，下部的N沟道晶体管是关闭的，上部的P沟道晶体管是导通的。
电流灌入低电平的电源会产生无法预料的后果。
4 FET开关
TI的CB3T,CBT,CBTD和TVC系列的总线开关可以用作Level-shifter。
FET 开关非常适用于不需要电流驱动并有很短传播时延的电平转换应用。
FET开关的好处：
<!--[if !supportLists]-->●<!--[endif]-->很短的传播时延
<!--[if !supportLists]-->●<!--[endif]-->TVC器件（或者将CBT 器件配置为TVC）不用方向控制就可以实现双向电平转换
TI的CB3T系列器件可以用于5V到3.3V转换。
图9显示了CB3T器件用作双向电平转换的一些应用。
在图9中，SN74CB3T3306被用来连接3V和5V总线。
CB3T的电源为3V。
当信号从5V总线到3V总线时，CB3T器件将输出电压设置为3V。
当信号从3V总线到
5V总线时，5V端的输出电压为2.8V。
这对于5V TTL器件的Vih电平是可用的。
但是这种应用有两个弊端：
<!--[if !supportLists]-->1.<!--[endif]-->CB3T3306的2.8V的Voh电平降低了5V端的高电平噪声余度（margin）。
此时的噪声余度为
2.8V-2.0V=800mV。
<!--[if !supportLists]-->2.<!--[endif]-->因为CB3T器件的输出高电平没有被驱动到VCC的电压轨，5V接收端会出现额外的电源功耗ΔIcc 电流（在第6节会详细讨论ΔIcc）
注意：VCC=3V，TA=25℃，Io=1uA时，Voh电平为2.8V。
对于5V CMOS接收端而言2.8V不是有效的Vih电平。
因此，CB3T器件不能3V总线向5V CMOS总线的升压转换。
4.1 CBT和CBTD器件
CBT和CBTD系列器件可以用来作5V系统与3.3V系统的连接。
这类器件只能用来作5V CMOS系统与3.3V系统的降压转换。
它们还可以用于5V TTL 系统与3.3V系统的双向转换。
图10显示了SN74CBT1G384作5V到3.3V的转换。
器件的VCC脚与5V电源间必须连接一个外部的二极管。
外部的二极管将导通三极管的门电压将为4.3V。
再加上Vgs上的1V压降，Pin2上的电压就为3.3V了。
增加的二极管可用于将输出置为很低的电压。
有时，二极管上的静态电流太小，不能使二极管导通，就需要在二极管与地之间加个电阻R来提供足够的偏置电流。
图11显示了5V转3.3V的波形。
从输入端到输出端的传输时延非常小。
CBT器件也可以配置为Translation Voltage Clamp(TVC)器件，在双向应用中就不用方向控制了。
未完，待续.......。
