波形发生器的设计方案有好多种,而我们按照不同需要选择不同的方案,下面介绍三种种信号发生器的原理方案:
一﹑方案一
利用DDS芯片与单片机来设计波形发生器，采用AT公司单片机AT98S52作为控制芯片，用于控制键盘、显示和DDS芯片的工作。其中键盘用于设定工作频率参数，显示部分采用16*2的通用点阵字符液晶显示器，DDS芯片采用AD9832 。DDS芯片输出正弦波通过放大电路的放大再输出。
CD4051的八选一控制信号来源于AT89S52的P0～P3接口，74HC373P也是考虑复用P0端口而设置的。AD9850输出的方波经积分电路转换为三角波后，经AD811高速运放可提高其负载能力。
4系统软件设计
4.1 主程序
主程序可控制整个系统，包括控制系统的初始化、显示、运算、键盘扫描、频率控制、幅度控制等子程序，其主程序流程如图7所示。
3.3信号幅度数控预置电路
为了实现对输出的正弦模拟信号幅度的数字控制和预置，本系统采用了AD811高速运放、数字电位器衰减、真有效值转换、以及A／D转换等电路，具体电路图如图5所示。
数字电位器X9C102是实现信号幅度数字可调的关键器件。真有效值转换模块AD637主要负责信号的TRMS／DC转换，然后经TLC2453模数转换向单片机输送正比于正弦波信号幅度的数字量，以便单片机输出合适的幅值控制指令。
信号发生器的设计与制作
系别：机电系专业：应用电子技术届：07届姓名：张海峰
摘要
本系统以AD8951集成块为核心器件，AT89C51集成块为辅助控制器件，制作一种函数信号发生器，制作成本较低。适合学生学习电子技术测量使用。AD9851是AD公司生产的最高时钟为125 MHz、采用先进的CMOS技术的直接频率合成器，主要由可编程DDS系统、高性能模数变换器（DAC）和高速比较器3部分构成，能实现全数字编程控制的频率合成。
信号发生器的设计与制作
设计（说明书）题目信号发生器的设计与制作学院：电子与信息工程学院学生姓名：***专业班级： 09应用电子(2)班学号：**********指导教师：***2011 年 5 月 10日目录摘要 4 第1章方案与设计 5 1.1设计和创作 5 1.2多功能波形发生器的技术指标 5 1.3操作设计 5 第2章硬件组成部分 6 2.1单片机模块 6 2.2键盘显示器接口电路7 2.3D/A电路7 2.4电源电路8 第3章. 软件结构 9 3.1人机交互模块103.1.1 LED显示子模块 103.1.2 键盘输入处理子模块 11 3.2波形产生模块17 第4章总结 19 致谢 20 参考文献 21附录一总电路图 22 附录二 PROTEUS仿真波形截图 23 附录三实物图 25摘要波形发生器即简易函数信号发生器，是一种能够产生多种波形，如三角波、方波、正弦波等波形的电路。
函数信号发生器在电路实验和设备检测中具有十分广泛的用途。
通过对函数波形发生器的原理以及构成分析，可设计一个恩能够变换出三角波、正弦波、方波的函数波形发生器。
在工业生产和科研中利用函数信号发生器输出的信号，可以对元器件的性能及参数进行测量，还可以对电工和电子产品进行指数验证、参数调整及性能鉴定。
波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
本多功能波形发生器设计使用的AT89S51单片机和键盘电路作为核心控制，8255作为显示芯片，双DAC0832控制输出波形参考幅值构成的发生器可产生锯齿波、三角波、正弦波等多种波形。
波形的频率、幅值根据内部程序设定的参考值，利用键盘控制输出相应的波形，具有线路简单、结构紧凑等优点。
关键词：AT89C51 DACO832 8255第1章方案与设计方案一：采用函数信号发生器ICL8038集成模拟芯片，它是一种可以同时产生方波、三角波、正弦波的专用集成电路。
但是这种模块产生的波形都不是纯净的波形，会寄生一些高次谐波分量，采用其他的措施虽可滤除一些，但不能完全滤除掉。
信号发生器设计(正弦,方波,三角,多用信号发生器)
模拟电路课程设计报告设计课题：信号发生器设计班级：10通信工程三班学生姓名：陶冬波学号：2010550921指导教师：设计时间：目录一、信号发生器摘要--------------------3二、设计目的---------------------3三、设计内容和要求四、设计方案------------------------------------------34.1 RC桥式正弦波产生电路--------------------------------------3 4.2方波产生电路----------------------------------------------------6 4.3三角波产生电路-------------------------------------------------84.4多用信号发生器-------------------------------------------------9五、组装调试及元件清单---------------------------105.1 测试仪器---------------------------------------------------------10 5.2信号发生器元件清单-----------------------------------------------115.3调试中出现的故障、原因及排除方法----------------------11六、总结设计电路，改进措施----------------------116.1 正弦波产生电路改进措施--------------------------------------116.2多用信号发生器改进措施---------------------------------------11七、收获和体会-----------------------------------------12八、参考文献--------------------------------------------12信号发生器设计一、信号发生器设计摘要：本设计介绍了波形发生器的制作和设计过程,并根据输出波形特性研究该电路的可行性。
信号发生器毕业论文
信号发生器毕业论文信号发生器毕业论文近年来，随着科技的不断进步和社会的快速发展，信号发生器作为一种重要的电子测量仪器，在各个领域中发挥着重要的作用。
本文将从信号发生器的基本原理、应用领域以及未来发展方向等方面进行论述。
一、信号发生器的基本原理信号发生器是一种能够产生各种频率、幅度和波形的电信号的仪器。
其基本原理是通过振荡电路产生稳定的频率信号，并通过放大电路调节信号的幅度和波形。
信号发生器通常由振荡器、放大器、滤波器和控制电路等部分组成。
振荡器是信号发生器的核心部件，其作用是产生稳定的频率信号。
常见的振荡器有晶体振荡器、RC振荡器和LC振荡器等。
放大器的作用是放大振荡器产生的信号，使其能够达到所需的幅度。
滤波器则用于滤除杂散信号，保证输出信号的纯净度。
控制电路则用于调节信号的频率、幅度和波形等参数。
二、信号发生器的应用领域1. 通信领域在通信领域中，信号发生器被广泛应用于通信设备的研发和维修中。
通过信号发生器可以产生各种频率和调制方式的信号，用于测试和调试无线电设备、电话设备、卫星通信设备等。
2. 电子测量领域信号发生器在电子测量领域中也扮演着重要的角色。
它可以用于测试和校准各种电子仪器，如示波器、频谱分析仪、功率计等。
通过产生稳定的信号，可以确保测量结果的准确性和可靠性。
3. 科研与教学领域信号发生器在科研与教学领域中也有广泛的应用。
在科研方面，信号发生器可以用于实验室的各种研究项目，如电子学、通信工程、无线电技术等。
在教学方面，信号发生器可以用于电子技术、通信原理等专业的实验教学，帮助学生更好地理解和掌握相关知识。
三、信号发生器的未来发展方向随着科技的不断进步，信号发生器也在不断发展和创新。
未来，信号发生器的发展方向主要体现在以下几个方面：1. 高频率和宽带化随着通信技术的快速发展，对信号发生器的频率要求也越来越高。
未来的信号发生器将会实现更高的工作频率，以适应新一代通信系统的需求。
同时，信号发生器的带宽也将会更宽，能够产生更复杂的信号波形。
毕业设计(论文)-简易信号发生器的设计[管理资料]
![毕业设计(论文)-简易信号发生器的设计[管理资料]](https://img.taocdn.com/s3/m/b8c654297f1922791788e8cb.png)

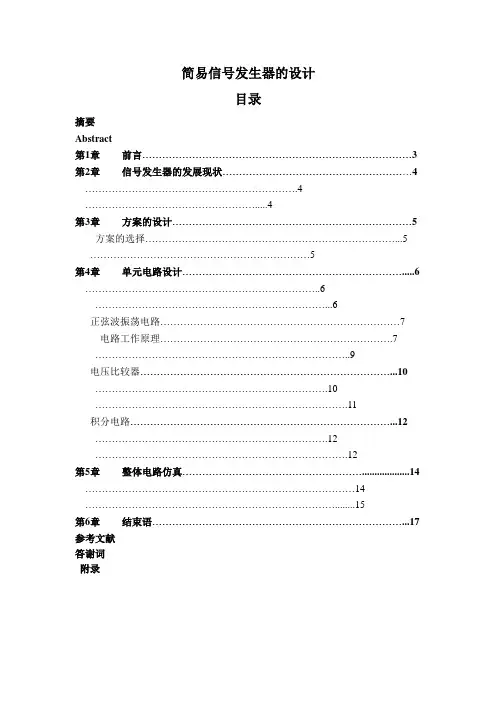

简易信号发生器的设计目录摘要Abstract第1章前言 (3)第2章信号发生器的发展现状 (4) (4) (4)第3章方案的设计 (5)方案的选择 (5) (5)第4章单元电路设计 (6) (6) (6)正弦波振荡电路 (7)电路工作原理 (7) (9)电压比较器 (10) (10) (11)积分电路 (12) (12) (12)第5章整体电路仿真 (14) (14) (15)第6章结束语 (17)参考文献答谢词附录摘要信号发生器是一种能够产生多种波形，如三角波、方波、正弦波的电路。

信号发生器在电路实验和设备检测中具有十分广泛的用途。
本设计通过对信号发生器的原理以及构成进行分析，设计了正弦波—方波—三角波简易信号发生器。
设计中首先确定了电路方案：由直流稳压电源电路、文氏振荡器、迟滞比较器、积分器组成；接着对各单元电路的的工作原理进行了分析，由直流稳压电源电路提供所需电压，文氏振荡器产生正弦波，迟滞比较器产生方波，积分器产生三角波，同时对电路中各元器件的参数进行了计算。
最后利用相关仪器进行测试，测试达到了设计要求。
关键词：直流稳压电源电路；文氏振荡器；迟滞比较器；积分器AbstractSignal generator is a kind of can produce much waveform, such as triangle wave, square wave, sine wave circuit. Signal generator in the circuit experiment and test equipment in a very wide range of purposes. The design of the principle of the signal generator and structure analysis, design of sine wave-square wave-triangle wave simple signal generator. Design of the first set by a dc voltage circuit scheme: power supply circuit, venturi oscillator,hysteresit comparator, integrator composed; Then each unit circuit of the principle is analyzed by dc stabilized voltage power supply circuit, provide the voltage required, venturi oscillator produce sine wave, hysteresit comparator produce square wave, integrators produce triangle, and at the same time in the circuit to wave the parameters of each component was calculated. Finally, using the related instrument testing, testing meet the design requirements.Keywords: dc stabilized voltage power supply circuit; Venturi oscillator; Hysteresit comparator; integrator第1章前言能产生多种波形，如三角波、方波、正弦波的电路被称为信号发生器，又称信号源或振荡器，在生产实践和科技领域中有广泛的应用。
