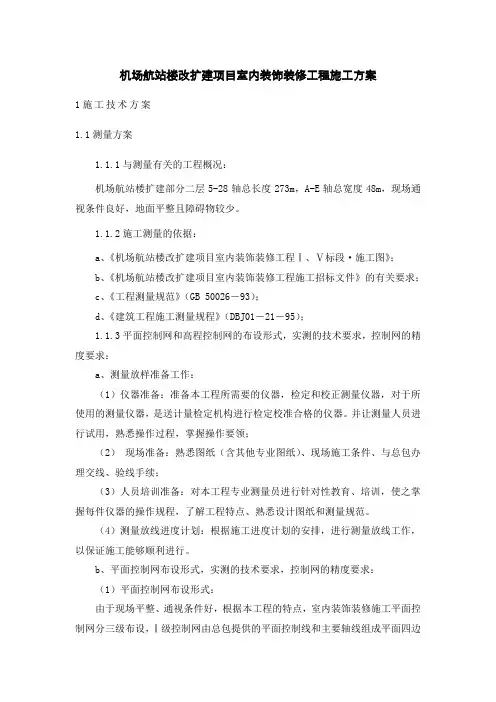

机场航站楼改扩建项目室内装饰装修工程施工方案

机场航站楼改扩建项目室内装饰装修工程施工方案1施工技术方案1.1测量方案1.1.1与测量有关的工程概况：机场航站楼扩建部分二层5-28轴总长度273m，A-E轴总宽度48m，现场通视条件良好，地面平整且障碍物较少。

1.1.2施工测量的依据：a、《机场航站楼改扩建项目室内装饰装修工程Ⅰ、Ⅴ标段·施工图》；b、《机场航站楼改扩建项目室内装饰装修工程施工招标文件》的有关要求；c、《工程测量规范》（GB 50026－93）；d、《建筑工程施工测量规程》（DBJ01－21－95）；1.1.3平面控制网和高程控制网的布设形式，实测的技术要求，控制网的精度要求：a、测量放样准备工作：（1）仪器准备：准备本工程所需要的仪器，检定和校正测量仪器，对于所使用的测量仪器，是送计量检定机构进行检定校准合格的仪器。

并让测量人员进行试用，熟悉操作过程，掌握操作要领；（2）现场准备：熟悉图纸（含其他专业图纸）、现场施工条件、与总包办理交线、验线手续；（3）人员培训准备：对本工程专业测量员进行针对性教育、培训，使之掌握每件仪器的操作规程，了解工程特点、熟悉设计图纸和测量规范。

（4）测量放线进度计划：根据施工进度计划的安排，进行测量放线工作，以保证施工能够顺利进行。

b、平面控制网布设形式，实测的技术要求，控制网的精度要求：（1）平面控制网布设形式：由于现场平整、通视条件好，根据本工程的特点，室内装饰装修施工平面控制网分三级布设，Ⅰ级控制网由总包提供的平面控制线和主要轴线组成平面四边形控制网，在Ⅰ级控制网的基础上根据建筑物每层的功能划分以及建筑物的主要转折点（直线与曲线连接点的径线）对称性的加密布设Ⅱ级控制网，Ⅱ级控制网的控制范围不大于150m（基本上每10个轴线设一道Ⅱ级控制线），考虑到每个功能区范围较大，可根据需要布设Ⅲ级控制网，Ⅲ级控制网的控制范围不大于30m（基本上每3个轴线设一道Ⅱ级控制线），然后以Ⅲ级控制网的为基准进行施工测量放样，并用Ⅱ级控制网或Ⅰ级控制网进行效核，以控制和及时校正测量误差。

（2）平面控制网的施测技术要求：Ⅰ级控制网要用经纬仪逐线进行复测、校核，并对测量结果进行误差修正。

考虑Ⅱ级控制网的布设特点，根据组成Ⅱ级控制网关键点与Ⅰ级控制网线的相对位置关系，用经纬仪在Ⅰ级控制网的基础上进行加密布设控制线，从而构成Ⅱ级控制网。

在Ⅱ级控制网的基础上用经纬仪和钢尺进行加密布设控制线，构成Ⅲ级控制网。

每级控制线要用不同的标记标识，以便施工测量时应用方便。

（3）平面控制网的精度要求：根据建筑工程施工测量规程的规定和标书的有关规定，每层Ⅱ级控制网的测量累计误差不大于±2mm，Ⅲ级控制网的测量累计误差不大于±3mm，施工测量放样累计误差不大于±5mm。

1.1.4施工测量组织和管理：a、施工测量管理：为了使工程施工顺利进行，放线精度达到设计和施工规范要求，建立完善的施工测量管理体系是必要的，本工程测量实行项目总工负责制，并建立测量管理制度：（1）测量管理人员岗位和职责：作业队设置1名测量负责人，全面负责本作业队施工范围内的测量实施和管理工作。

包括测量仪器的维护保管，测量方案的落实，施工放线的复测、报验，协助监理进行验线等。

（2）测量工岗位和职责：作业队设置测量工3人，负责进行各项具体的测量工作。

主要包括各细部测量放样的实施。

（3）测量工放完线后，须由测量管理人员进行复验，然后由测量管理人员申请报验，经监理检验合格后方可进行下一道工序施工。

b、测量仪器的管理测量仪器是施工测量的必备工具，做好测量仪器的管理，使之保持良好的状态及精度等级是非常重要的，为此，制订完善的测量仪器管理制度，确保仪器安全，精度可靠。

（1）测量仪器必须在鉴定周期内经计量检定部门检定合格后方可使用；（2）测量人员必须熟练掌握并严格遵守仪器使用操作规程。

（3）测量仪器必须有专人负责保管，存放在专门的箱、柜中，并保持通风、干燥、常温。

（4）测量仪器应由专人进行日常维护保养，使仪器处于最佳状态；发现仪器误差偏大，应立即送有关部门进行检定和维修，防止仪器误差对施工造成影响。

c、测量记录的基本要求测量记录的基本要求：原始记录要真实可靠、数字正确、内容完整、字体工整。

计算工作要有理有序、依据正确、方法科学、步步校核、结果可靠。

1.1.5施测技术质量保证措施：a、施测前认真办理与总包的交线、验线手续；b、认真复测结构误差，并做好记录，将结构误差超过10mm的部位在图纸上标注，并汇总雇主征求处理意见；c、做好仪器、设备登记台帐，并详细记录每件仪器检测日期及检定情况，对新购置的仪器必须有专业检测机构的检定合格证书，在仪器使用前现场作必要的常规检验和校正工作，并保持记录，做好正确的标识；d、观测者操作仪器要规范，读数要准确，观测者不能随意离开仪器，以其观测时禁止在6mm范围内进行震动较大的施工作业；记录者必须回报数字，并记录规范、清晰、错误数据不能涂改，必须将错误数据画掉，重写正确数据，记录者要边记录边记算以便随时演算观测的正确性和误差是否超限，超限时需要重测；扶尺者，立尺必须垂直；长距离用尺量测量时要对最终的测量数字进行尺长改正，以消除尺长误差、温度误差、拉力误差等；e、设专人保管仪器，设专地存放仪器。

1.2脚手架施工方案1.2.1编制依据a、《机场航站楼改扩建项目室内装饰装修工程》施工图纸；b、《建筑施工脚手架安全技术规范》（JGJ130-2001）；c、《建筑施工脚手架实用手册》；d、《建筑施工安全检查标准》(JGJ59-99)；e、《建筑施工安全技术手册》;f、施工现场环境。

根据本标段层高和便于组织吊顶用脚手架施工及工程特点，特选用工具式门式脚手架。

1.2.2门式脚手架的特点门式脚手架主要用于装修，使用周期相对较短，施工荷载较小；几何尺寸标准，结构合理，受力性能好，充分利用钢材的强度，承载能力好，施工中装拆容易、架设效率高、工作面积大，省工省时、安全可靠、经济适用。

1.2.3脚手架施工安全质量措施为保证脚手架施工安全、搭设质量及工期要求，满足施工技术、用料、劳动力的需求，成立以项目部经理为总指挥的现场指挥小组，以人为本，采取责任到人制度。

根据架子施工的特殊性及工期的紧迫性，要求项目管理层精心挑选素质高、信誉好并具备脚手架专业施工经验的队伍，力争质量好、速度快的工作效率。

脚手架搬运的交通路线现场制定，过道要根据实际情况综合考虑，最大实现效率和经济的统一，每种方案都需经过相关管理、质检、安检人员的审批。

脚手架的储备可利用既有的露天仓库，同时可在本标段各施工区域指定料场存放，由专人看管，做好防火防盗工作。

1.2.4施工方法（1）施工顺序施工准备定位放线脚手架搭设绑扎交叉支撑铺设脚手板与挡脚板扣固剪刀撑脚手架验收组织施工（2）施工准备a编制脚手架工程施工组织设计。

b工程技术人员负责人应按《建筑施工门式脚手架安全技术规范》和施工组织设计的要求和使用人员作技术安全交底。

c对门架及其配件、加固件进行检查验收，禁止使用不合格的构配件。

d对脚手架的搭设场地进行清理。

e精确定位放线，经相关人员检查验收。

（3）脚手架的搭接顺序：铺设垫板（木）安放底座自一端起立门架并随即装交叉支撑安装水平架（或脚手架）吊顶施工（4）注意事项：a按照脚手架结构配置标准对脚手架及其配件、加固件进行检查验收，不合格的构件严禁使用。

经检查合格的构配件应按品种、规格分类，不同产品的门架与配件不得混合使用于同一脚手架，堆放整齐、平稳，堆放场地。

确保架子安全作业的保护用品及设施配备齐全到位。

按照本方案以及技术交底规定的构造尺寸进行搭设，不得随意改动，如需要改动必须经过设计人确认。

按照本方案脚手架的要求，逐级向搭设和使用人员进行技术交底。

b搭设门式脚手架时，应清除场地，现场地面不得有积水或其他容易导致脚手架滑动的物体，立杆下垫木的铺设方式在垫木长度为1.6—2.0m时采用垂直于墙面方向横铺，在垫木长度为4.0米左右时采用平行于墙面方向顺铺。

c门架的搭设构造按照节点祥图，上下门架在同一轴线位置上，门架内侧立杆净距>1500mm时，应采取相应的安全防护措施。

若承托架在承受偏心受力影响时，应与建筑物或地面有可靠的拉接。

交叉支撑、水平架及脚手板应紧随门架的安装即使设置。

满堂脚手架水平加强杆剪刀架门架d 考虑到施工荷载较小，满堂式脚手架架距定为1.8m ，间距定为1.2m ，门架间设置交叉支撑，活动式门式脚手架内外侧均应设交叉支撑，并与门架立杆上的锁销锁牢，若施工操作需要除去内侧交叉支撑时，需在该门架单元上下设置水平架或脚手架，施工完毕后，立即恢复安装交叉支撑，在脚手架的底部和顶部设置水平加固杆。

e 作业层脚手板需要满铺、铺稳、拴牢，不得有探头板、飞跳板，端头采用对接，用铅丝固定在门式架的支撑杆上，应在同一步内连续设置。

脚手板总挑长度小于15cm ，脚手架操作层设挡脚板一道20cm 高，护栏高度不低于1.2m ，操作层的脚手板宽度不应该少于1000mm 。

f 连接棒采用表面涂油搭设，居中安放，以使套环均匀传递荷载。

g 转角处应加强其稳定性。

外立杆每步设立水平加固杆，使脚手架在转角处形成闭合曲线。

如图所示。

h 通道洞口位置应根据现场设立；宽度、高度若因搬运物资需要，协调解决，保证宽度不大于3个门架架距。

当通道为一个架距宽时，应在脚手架内、外侧、洞口上下设置水平加固杆，并在洞口两上角设置撑杆；当洞口为两个或两个以上架距时，应在洞口部位设置托架梁。

采用门式搭设法，保证门洞净高不小于2m ，并且还应该搭设护头棚，护头棚高 2.5m ，满铺脚手板，用旧地毯覆严，再铺一层三夹板，以保证通道下行人绝对安全。

i 项目部各部门针对本工程实际情况组织各施工作业队做好脚手架施工前架子操作人员资质检审及现场安全、技术等方面的培训教育工作。

保证外脚手架作业人员经培训合格并持证上岗作业。

j满堂脚手架施工荷载应按实际情况确定，考虑到施工人员、材料、设备、工具等活荷载和门架、及配件、附件等恒荷载。

对脚手架的使用荷载必须严格控制，不得不超过其设计允许值。

脚手架搭设在结构楼面、立杆下面应铺设垫板或垫块；对楼面结构进行强度验算，加固薄弱环节，以保证脚手架稳定。

k在脚手架基础上应弹出门架立杆位置线，垫板、底座安放位置要准确。

门式脚手架的组装，应自一端延伸向另一端，自下而上按步架设，并逐层改变搭设方向，减少误差积累。

不可自两端相向搭设或相间进行，以避免结合处错位，难于连接。

l剪刀撑与地面夹角成60°，每道间距水平投影宽度为5m，在外排脚手架上满布满设。

具体布置如外脚手架立面图所示。

剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部位上，斜杆两端扣件与立杆节点的距离不小于200mm，最下面的斜杆与立杆的连接点离地面不大于500mm。
