图像型火灾探测系统应用设计说明方案

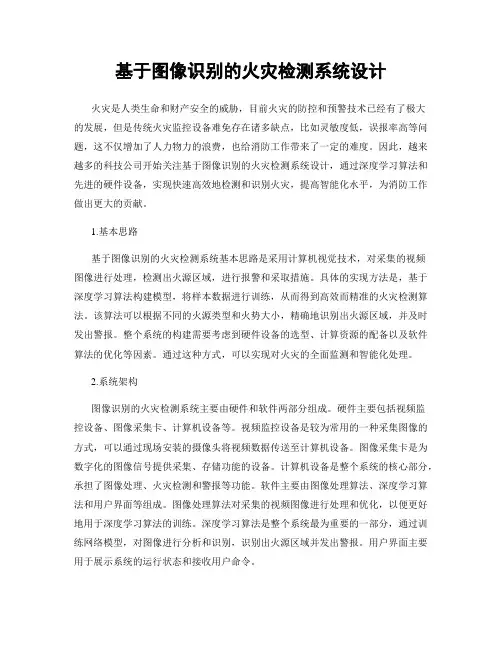

基于图像识别的火灾检测系统设计
基于图像识别的火灾检测系统设计火灾是人类生命和财产安全的威胁，目前火灾的防控和预警技术已经有了极大的发展，但是传统火灾监控设备难免存在诸多缺点，比如灵敏度低，误报率高等问题，这不仅增加了人力物力的浪费，也给消防工作带来了一定的难度。
因此，越来越多的科技公司开始关注基于图像识别的火灾检测系统设计，通过深度学习算法和先进的硬件设备，实现快速高效地检测和识别火灾，提高智能化水平，为消防工作做出更大的贡献。
1.基本思路基于图像识别的火灾检测系统基本思路是采用计算机视觉技术，对采集的视频图像进行处理，检测出火源区域，进行报警和采取措施。
具体的实现方法是，基于深度学习算法构建模型，将样本数据进行训练，从而得到高效而精准的火灾检测算法。
该算法可以根据不同的火源类型和火势大小，精确地识别出火源区域，并及时发出警报。
整个系统的构建需要考虑到硬件设备的选型、计算资源的配备以及软件算法的优化等因素。
通过这种方式，可以实现对火灾的全面监测和智能化处理。
2.系统架构图像识别的火灾检测系统主要由硬件和软件两部分组成。
硬件主要包括视频监控设备、图像采集卡、计算机设备等。
视频监控设备是较为常用的一种采集图像的方式，可以通过现场安装的摄像头将视频数据传送至计算机设备。
图像采集卡是为数字化的图像信号提供采集、存储功能的设备。
计算机设备是整个系统的核心部分，承担了图像处理、火灾检测和警报等功能。
软件主要由图像处理算法、深度学习算法和用户界面等组成。
图像处理算法对采集的视频图像进行处理和优化，以便更好地用于深度学习算法的训练。
深度学习算法是整个系统最为重要的一部分，通过训练网络模型，对图像进行分析和识别，识别出火源区域并发出警报。
用户界面主要用于展示系统的运行状态和接收用户命令。
3.系统流程整个系统的工作流程总体可分为以下几个步骤：1.采集视频数据通过视频监控等设备，实时采集环境中火灾情况的视频数据，并传输到计算机设备。
2.图像处理与分析对采集到的视频数据进行初步的处理和优化，提高图像的质量和准确度。
火灾实时图像监测系统的设计与实现
火灾实时图像监测系统的设计与实现第一章简介火灾是一种常见的重大火灾安全隐患，严重影响人们的财产和生命安全。
如何尽早发现和扑灭火灾，是当今社会所面临的一个重要问题。
随着技术的不断发展，火灾实时图像监测系统已经成为一种非常有效的火灾监控手段，因其及时准确地获取火灾信息，得到了广泛的应用。
本章主要介绍火灾实时图像监测系统的设计意义和应用价值。
第二章设计思路针对目前火灾监测中存在的问题，本系统采用了图像监测技术，即通过安装摄像头，获取火灾现场的图像信息，结合算法对图像进行分析，识别火灾的特征，如火焰、烟雾等，进而进行预警。
本系统的设计思路如下：（1）图像采集。
通过摄像头对火灾现场进行图像获取，获取到的图像将作为后续算法分析的数据源。
（2）图像处理。
对采集到的图像进行分析，去除噪声和无关信息，从而准确地识别出火焰、烟雾等特征。
（3）特征识别。
通过算法对处理后的图像进行特征识别，并判断是否存在火焰、烟雾等危险特征。
（4）报警预警。
当火灾监测系统检测到危险特征时，将立即发出预警，通知相关人员进行处理。
同时，系统还可以自动触发灭火设备，进行扑灭。
第三章系统实现根据以上的设计流程，本系统主要分为图像采集、图像处理、特征识别和报警预警四个模块。
（1）图像采集。
本系统采用高清摄像头作为图像采集的设备，摄像头可以实时对火灾现场进行拍摄，并通过传输数据将图像传输到服务器端进行处理。
（2）图像处理。
针对图像中的噪声和无关信息，本系统采用了图像增强、滤波和边缘检测等技术，去除干扰信息，从而提高火灾识别率。
（3）特征识别。
本系统采用了基于机器学习和深度学习的火灾特征识别算法。
算法通过对图像的学习和分析，可以识别出火焰、烟雾等危险特征，并给出相应的预警信号。
（4）报警预警。
当系统检测到火灾现场出现危险特征时，将立即发出预警信号，同时触发灭火设备，进行扑灭操作。
此外，系统还可以通过手机短信、电子邮件等方式进行远程报警，方便管理员及时掌握火情。
视频图像火灾探测系统建设方案(火灾视频报警系统建设方案)
视频图像火灾探测系统建设方案承建单位： XX xxxxxxxx 有限公司日期： 20XX 年 X 月 X 日1 项目概述视频图像火灾探测系统（以下简称火灾视频报警系统）是由XX大学、国外技术研究所等单位历时多年，研制成功的一款图像火灾探测报警软件。
它利用已经安装的各种室内监控摄像系统的实时图像序列，采用独创的具有先进算法的计算机图像模式识别技术研制而成的一款图像火灾探测报警软件，能够实时探测监控区域可能产生的火焰和烟雾。
在现代智能视频监控系统中，计算机图像模式识别技术具有非常广泛的应用前景，各种智能算法的出现为这项技术的实际应用提供了理论保障。
在消防领域，对于火焰和烟雾图像的精准识别，使得基于图像模式识别技术的火灾探测报警系统具有了实际应用价值。
随着我国智能城市和各个行业智能网络的建设，各种视频监控系统已经遍布于城市的大部分公共区域，这就为视频图像火灾探测系统的普遍应用提供了硬件基础和实施条件。
利用建筑内已有的视频监控系统，使用软件进行火灾探测，能够以较低的成本大幅度提高火灾报警能力，为减少火灾危害、降低火灾损失，保障社会安全创造了极为有利的条件。
2 建设目标和任务2.1 建设目标利用现有的视频监控系统，按照《可视图像早期火灾报警系统技术规程》的技术，对火灾视频报警系统进行合理的设计、安装。
火灾视频报警系统作为现有传统火灾报警系统的补充，能够达到减少火灾危害，保护人身和财产安全的目的。
2.2 建设任务主要包括以下三方面：1. 根据现场情况，分析现有的视频监控系统分布状况，选取纳入系统的监控点。
如有没有，可按照硬件监控点数进行安装布局。
2. 安装完硬件后，可分析视频编码设备状况，拟定视频调用、解码的工作方案，有针对性的进行设备配置和数据交换。
3. 针对现场需要，配置服务器系统及显示设备，根据情况选择声音、光报警方式。
3 总体架构本系统由模拟或数字系统星光级彩色高清摄像机、视频图像火灾探测软件、视频编码设备、网络交换设备、服务器和显示器组成。

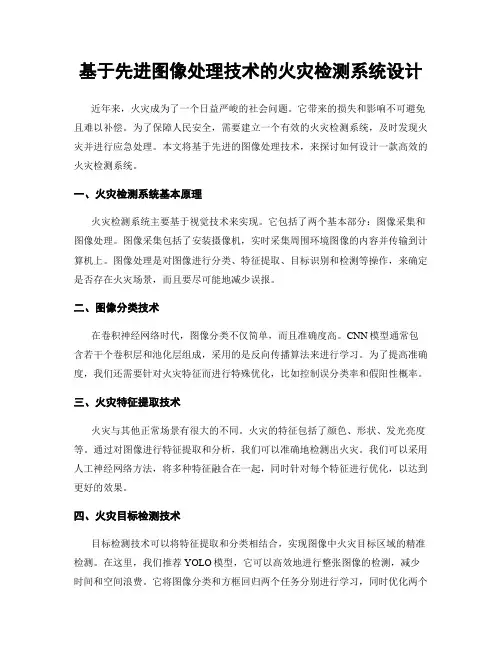

基于先进图像处理技术的火灾检测系统设计
基于先进图像处理技术的火灾检测系统设计近年来，火灾成为了一个日益严峻的社会问题。
它带来的损失和影响不可避免且难以补偿。
为了保障人民安全，需要建立一个有效的火灾检测系统，及时发现火灾并进行应急处理。
本文将基于先进的图像处理技术，来探讨如何设计一款高效的火灾检测系统。
一、火灾检测系统基本原理火灾检测系统主要基于视觉技术来实现。
它包括了两个基本部分：图像采集和图像处理。
图像采集包括了安装摄像机，实时采集周围环境图像的内容并传输到计算机上。
图像处理是对图像进行分类、特征提取、目标识别和检测等操作，来确定是否存在火灾场景，而且要尽可能地减少误报。
二、图像分类技术在卷积神经网络时代，图像分类不仅简单，而且准确度高。
CNN模型通常包含若干个卷积层和池化层组成，采用的是反向传播算法来进行学习。
为了提高准确度，我们还需要针对火灾特征而进行特殊优化，比如控制误分类率和假阳性概率。
三、火灾特征提取技术火灾与其他正常场景有很大的不同。
火灾的特征包括了颜色、形状、发光亮度等。
通过对图像进行特征提取和分析，我们可以准确地检测出火灾。
我们可以采用人工神经网络方法，将多种特征融合在一起，同时针对每个特征进行优化，以达到更好的效果。
四、火灾目标检测技术目标检测技术可以将特征提取和分类相结合，实现图像中火灾目标区域的精准检测。
在这里，我们推荐YOLO模型，它可以高效地进行整张图像的检测，减少时间和空间浪费。
它将图像分类和方框回归两个任务分别进行学习，同时优化两个损失函数。
相较于传统目标检测技术，YOLO模型具有着极高的检测效率和精度，尤其在实时视频监测领域中效果较好。
五、火灾检测算法的实现在实现算法时，我们需要注意算法的可调节性和稳定性。
应该让算法可以适应多种不同的环境和场景，并且能够动态调整参数和算法精度。
同时，需要将所有算法进行综合，在降低误报率的前提下，实现检测效率的最大化。
六、火灾检测技术在实际应用中的优点基于先进的图像处理技术，我们实现了一款高效的火灾检测系统。
基于图像处理的火灾监测系统设计与实现
基于图像处理的火灾监测系统设计与实现随着社会的发展和科技的进步，火灾对人类的危害越来越大。
为了及时发现和防范火灾，保障人民生命财产安全，图像处理技术在火灾监测领域得到广泛应用。
本文将介绍基于图像处理的火灾监测系统的设计与实现。
1. 火灾监测系统的需求分析在设计火灾监测系统之前，我们首先需要进行需求分析。
火灾监测系统的基本任务是实时监测建筑物内外的火灾情况，并对火灾进行预警和报警。
针对这个需求，我们可以分析出以下几个方面的要求：（1）实时性要求高：火灾监测系统需要在第一时间发现火灾并进行报警，因此其实时性要求较高。
（2）准确性要求高：误报或漏报都会对人员的生命财产安全造成重大威胁，因此火灾监测系统的准确性要求也较高。
（3）全面性要求高：火灾在发生时可能会出现在不同的位置和形式，因此火灾监测系统需要对建筑内外的所有区域进行监测。
2. 火灾监测系统的工作原理基于图像处理的火灾监测系统主要是通过视频摄像头采集图像进行火灾检测，然后通过算法进行分析和处理，最终发出报警信号。
火灾监测系统的工作流程如下图所示：（1）图像采集：系统通过预先安装在建筑内外的摄像头对建筑进行实时视频监测。
（2）图像处理：在图像采集的基础上，系统利用图像处理技术对采集到的图像进行分析和处理，提取出火灾特征。
（3）火灾检测：根据提取到的火灾特征，系统通过算法进行火灾检测，判断是否存在火灾。
（4）报警：如果系统检测到火灾存在，它会发出报警信号，通知相关人员及时处置。
3. 系统设计与实现针对上述工作原理，我们需要进行系统的硬件和软件设计。
（1）硬件设计：系统的硬件主要包括视频采集卡、视频摄像头、计算机等。
（2）软件设计：系统的软件主要包括图像采集程序、图像处理程序、火灾检测程序和报警程序等。
在软件设计方面，我们采用MATLAB编写图像处理程序，采用OpenCV进行图像处理和火灾检测，采用Python编写报警程序等。
4. 系统测试与效果展示为了测试系统的效果，我们在校园内的一栋建筑物进行了实际测试。
基于图像处理技术的火灾自动检测与报警系统设计
基于图像处理技术的火灾自动检测与报警系统设计近年来，火灾破坏力巨大，给人们的生命财产安全带来了巨大威胁。
因此，自动化、智能化的火灾检测与报警系统成为了现代火灾防范的重要手段之一。
在这个背景下，采用图像处理技术开发基于图像处理技术的火灾自动检测与报警系统已成为未来发展的趋势。
一、前置知识在开始设计基于图像处理技术的火灾自动检测与报警系统之前，我们首先需要了解和掌握图像处理技术，特别是常见的火灾检测算法，如基于灰度阈值、差分法、背景差分法等，这些算法将会是我们开发系统的关键。
二、系统设计1.硬件设计根据需求，我们设计了一个包括图像采集、处理、分类、报警的完整火灾检测系统。
该系统由图像采集模块、图像处理模块、图像分类模块、报警模块和声光报警设备组成。
其中，图像采集模块使用高清摄像机采集火灾场景图像，采集的图像将会通过网络传输给图像处理模块，而图像处理模块将对图像进行预处理、火灾检测和统计分析处理。
接着，图像分类模块对图像进行分类，判断是否为火灾图像，如果是，就会将触发报警模块；报警模块在接收到触发的信号后，即刻启动声光报警设备，通知事故发生的位置。
2.软件设计在软件编码方面，我们根据实际情况选择了Matlab和OpenCV两种主流图像处理软件来完成该系统的编写。
其中，Matlab主要负责图像预处理、火灾检测和统计分析处理；而OpenCV则是用来实现图像分类和报警模块。
在程序的设计过程中，我们采用了多线程的技术，增强了程序的实时性和稳定性。
三、算法应用1.灰度阈值法针对所设计的火灾检测系统，我们使用的第一种火灾检测算法是灰度阈值法。
这种算法利用灰度值的差异性判定火灾的出现，其检测原理是通过对图像的灰度值进行分割，将某个图像分成两个区域，从而对黑白区域进行分类。
在该系统中，我们将灰度值设为160-225，当灰度值逐渐变高时，黑色区域的面积也就逐渐变小。
如果黑色区域的面积小于预设值，那么系统就会判定为火灾事件的发生，进而通知声光报警设备。
基于图像特征识别的火灾检测系统设计与实现
基于图像特征识别的火灾检测系统设计与实现一、绪论随着人们对火灾安全意识的提高，对于预防火灾的需求日益迫切。
火灾检测是预防火灾的重要手段之一。
目前，传统的火灾检测系统主要使用温度、烟雾和气体传感器等进行探测。
然而，这些传感器灵敏度和准确度有限，而且在复杂环境下易受到干扰。
因此，基于图像特征的火灾检测系统受到越来越多的关注。
二、图像特征识别的基本原理图像特征识别技术是通过对图像的特征提取来判断该图像是否具有某种特定性质的技术。
其基本原理是：首先对原始图像进行滤波、边缘检测、特征提取等操作，得到一组特征信息；然后通过这些特征信息来识别图像，并进行分类或者判断。
三、火灾图像特征的提取与分析在火灾检测中，需要提取出火灾图像的特征。
对于火灾图像，其特征主要包括以下几个方面：1. 颜色特征：火灾图像中的颜色以红、橙、黄为主，因此可以使用颜色分布来判断图像是否为火灾图像。
2. 纹理特征：火灾图像中的纹理比较明显，可以使用灰度共生矩阵(Grey level co-occurrence matrix, GLCM)来提取图像的纹理特征。
3. 形状特征：火灾图像中的形状比较独特，可以使用主成分分析(Principal Component Analysis, PCA)等方法来提取图像的形状特征。
通过对火灾图像的特征分析，可以对火灾图像进行有效地描述和判定。
四、火灾检测系统设计基于图像特征识别的火灾检测系统设计主要由以下几个部分组成：1. 火灾图像采集：使用摄像头等设备对火灾现场进行图像采集。
2. 图像处理：对采集的图像进行滤波、边缘检测、特征提取等处理。
3. 特征分类：使用分类器来对提取出的特征进行分类，以判断该图像是否为火灾图像。
4. 报警处理：如果图像为火灾图像，则触发报警处理程序进行响应处理。
五、系统实现与优化基于图像特征识别的火灾检测系统的实现需要考虑以下几个因素：1. 图像采集设备选择：需要选择性能稳定、图像质量高的摄像头等设备。
图像型火灾探测系统设计
Copyright©博看网 . All Rights Reserved.
第4期
开始 图像采集 图像处理 火灾特征提取
图像型火灾探测系统设计
·13·
if(C＜3) if(180＜Y＜240) disp('发生火灾'); else disp('情况正常'); end else disp('情况正常') end 运行完之后，得到如图 3 和图 4 所示的结果。
信号 U、V 是分离的。当图像像素的亮度为大于 18 疑 似 火 焰 点 ，即 180＜0.299R +
0.587G+0.114B＜240。
利用火灾火焰自身的特性，不仅可以较为准确地提
取出火焰，还可以根据亮度方法识别出火焰点。
3.2 圆形度的计算
圆形度指的是物体边缘与圆相似的程度，反映了物
总 637 期第四期 2018 年 4 月
河南科技 Henan Science and Technology
信息技术
图像型火灾探测系统设计
高 娟 曲 娜 林丽华 张 骁
（沈阳航空航天大学安全工程学院，辽宁 沈阳 110136）
摘 要：当一个大空间建筑物或者户外环境发生火灾时，传统的火灾探测器不能有效发挥其功能，导致探测
Abstract: When a large space building or outdoor environment has a fire, the traditional fire detector can not effec⁃ tively play its function, resulting in failure of detection. This paper imaged fire detector based on DSP technology, which was designed from two aspects of hardware and software, could solve these problems effectively. The hardware used TMS320DM642 of TI compang as the core chip. In software aspect, C language was used to process, optimize, extract and recognize fire images. Keywords: fire detection system；image processing；DSP
基于图像处理的防火安防系统设计与优化
基于图像处理的防火安防系统设计与优化随着科技的不断发展，人们对于安全问题的关注度也越来越高。
防火安防系统在保护人们生命财产安全方面起着至关重要的作用。
而基于图像处理的防火安防系统，以其高效、精准的特点，正在成为当前安防领域的热点。
一、图像处理技术在防火安防系统中的应用1. 火灾识别与报警基于图像处理的防火安防系统可以利用火焰图像的信息进行火灾检测和报警。
通过对火焰的颜色、形状、大小等特征的分析，系统能够及时发现火灾，并向相关人员发送预警信息，提高火灾发现、报警的准确率。
2. 烟雾检测和报警基于图像处理的防火安防系统能够通过烟雾的图像特征来判断是否有烟雾的存在，并及时报警。
利用图像处理技术，可以准确地识别出烟雾的颜色、密度和形状等特征，从而提高烟雾检测和报警的灵敏度和准确度。
3. 摄像头监控与跟踪基于图像处理的防火安防系统通过监控摄像头对场景进行实时监测，并利用图像处理技术对人物、车辆等进行识别和跟踪。
系统可以实时捕捉到异常行为，并及时发出警报，以预防火灾事故的发生。
二、基于图像处理的防火安防系统的优化1. 引入深度学习算法深度学习算法是图像处理领域的重要技术之一，能够提高系统对图像特征的提取和分析能力。
利用深度学习算法，可以提高火灾、烟雾等异常物体的识别准确率，同时降低误报率，提高系统的可靠性。
2. 优化算法参数防火安防系统中的图像处理算法包含很多参数，例如图像的亮度、对比度等。
通过合理调整这些参数，可以改善图像的清晰度和识别效果。
优化算法参数还可以减少对硬件设备的资源占用，提高系统的实时性和稳定性。
3. 引入红外摄像技术红外摄像技术能够在夜间和低光条件下获得高质量的图像，提高火灾和烟雾的识别能力。
基于图像处理的防火安防系统可以结合红外摄像技术，提高系统的监控能力和识别效果。
4. 系统的智能化与联网化基于图像处理的防火安防系统可以与其他安防设备进行联网，实现系统的智能化管理。
通过与消防报警器、灭火器等设备的互联互通，系统可以实现自动监控、报警和灭火等功能，提高应急处理的效率和安全性。
图像型火灾探测系统应用设计说明书
I FE图像型火灾探测系统应用设计说明书Ver.北京中恩时代科技有限责任公司2011年12月本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明，以便工程设计人员和现场施工人员进行参考。
文中有不妥之处请各位专家指正并提出宝贵意见和建议。
1 系统简介...............................................2系统命名规则...........................................3系统原理...............................................4系统功能...............................................5系统特点...............................................6系统结构...............................................7系统设备...............................................IFE-CP01图像型火灾探测器主机......................IFE-D01图像型火灾探测器...........................IFE-B01探测器控制箱...............................IFE-H01集线器.....................................IFE-CC01控制柜....................................8系统软件...............................................9系统设计...............................................设计流程 ..........................................KVM多主机控制器...................................UPS不间断电源选择.................................系统布线 ..........................................注意事项 ..........................................设计案例 ..........................................1系统简介IFE图像型火灾探测系统是北京中恩时代科技有限责任公司自主研发的高新技术产品。
图像型火灾探测报警系统应用及实施
图像型火灾探测报警系统应用及实施火灾安全监控系统集防火、防盗、监控于一体，节省了资源、降低了成本、提高了效率。
整个系统的构成可根据应用场所及用户的不同要求灵活选取。
在火灾安全监控系统设计中，以图像型火灾探测报警系统和自动消防炮灭火系统为核心，图像监控、防盗报警和常规火灾报警联动控制系统作为补充，实现分布控制——集中管理模式。
控制中心部分一般设置在消防控制室内，包括信息分析处理设备，视频处理设备（图像切换、显示、记录设备），以及火灾报警设备。
该部分主要实现监控现场的信息分析、火灾信息提取、火灾报警等功能，在使用双波段火灾探测器的系统中，还可以同时实现图像监控功能。
前端探测部分可采用双波段火灾探测器和线型光束图像感烟探测器两种图像型火灾探测器，由它们进行火灾探测，并将采集到的现场信息送给系统的控制中心。
双波段火灾探测器采用双波段火灾探测技术，在探测方式上属于感火焰型火灾探测器，具有同时获取现场的火灾信息和图像信息的功能特点，将火灾探测和图像监控有机地结合在一起，并具有防尘、防潮、防腐蚀（或防爆等特殊场所）等功能。
双波段火灾探测器可广泛应用于易产生明火及阴燃火的各类场所，如家具城、展览厅、体育馆、大型仓库、生产车间、物资库、油库等等，也可用于环境恶劣的工业场所。
线型光束图像感烟火灾探测器（又称光截面火灾探测器）采用光截面图像感烟火灾探测技术，在探测方式上属于线型光束感烟火灾探测器。
它可对被保护空间实施任意曲面式覆盖，不需要准直光路，具有一个接收器对应多个发射器的特点，能分辨发射光源和干扰光源，具有保护面积大、响应时间短的特点；同时具有防尘、防潮、防腐蚀功能。
线型光束图像感烟火灾探测器可以广泛应用于在发生火灾时产生烟雾的场所，如烟草企业的烟叶仓库、成品仓库，纺织企业的棉麻仓库、原料仓库等，也可使用于环境恶劣的场所。
在具体设计中，双波段火灾探测器和线型光束图像感烟火灾探测器可以单独使用，也可以混合使用，应根据被防护场所的实际情况适当选择，以达到对防护空间全方位防护、合理布置的目的。
基于图像处理技术的火灾监测与预警系统设计与开发
基于图像处理技术的火灾监测与预警系统设计与开发随着人们对火灾事故的关注度越来越高，火灾监测与预警系统的设计与开发变得越发重要。
基于图像处理技术的火灾监测与预警系统能够准确地识别火灾并及时发送预警信息，有效提高火灾事故的防范能力。
本文将介绍基于图像处理技术的火灾监测与预警系统的设计与开发。
首先，我们需要明确火灾监测与预警系统的基本需求。
火灾监测与预警系统需要具备以下功能：火焰检测、烟雾检测、图像处理、信息传输与预警等。
通过火焰检测和烟雾检测，系统能够及时准确地识别火灾发生的位置和程度。
图像处理技术能够提高火灾识别的准确性和灵敏度。
信息传输与预警模块能够将火灾信息及时传输给消防部门和相关人员，以便他们能够采取紧急措施。
接下来，我们需要选择适合的图像处理技术。
在火灾监测与预警系统中，常用的图像处理技术包括边缘检测、色彩分析、特征提取和目标跟踪等。
边缘检测能够帮助系统准确地检测出物体的边缘，进而判断火焰或烟雾的存在。
色彩分析可通过对图像中的色彩分布进行统计与分析，找出与火灾相关的特征色彩。
特征提取能够从图像中提取出与火灾特征相关的信息，如火焰的大小、形状和运动轨迹等。
目标跟踪技术则能够帮助系统追踪火灾的位置和运动轨迹。
在设计与开发阶段，我们需要搭建一个完整的火灾监测与预警系统。
首先，我们需要选择合适的硬件设备，如摄像头、图像采集卡和服务器等。
摄像头用于实时采集火灾场景的图像信息，图像采集卡将采集到的图像信号进行处理和转化，服务器用于存储和传输图像和其他相关数据。
其次，我们需要编写相应的软件程序，包括图像处理算法的实现和信息传输与预警模块的开发。
算法的实现涉及图像采集、预处理、特征提取和目标跟踪等过程。
信息传输与预警模块的开发涉及与消防部门和相关人员的通信接口。
在系统的实施与运行阶段，我们需要进行实地测试和优化。
通过布置摄像头和设置火灾场景，我们可以进行实时的图像采集和监测。
然后，我们需要对系统进行优化，包括图像处理算法的调整和信息传输与预警模块的改进。
图像型火灾探测系统应用设计说明书样本
IFE图像型火灾探测系统应用设计说明书Ver. 1.0北京中恩时代科技有限责任公司12月前言本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明, 以便工程设计人员和现场施工人员进行参考。
文中有不妥之处请各位专家指正并提出宝贵意见和建议。
目录1 系统简介 ................................ 错误!未定义书签。
2 系统命名规则 ............................ 错误!未定义书签。
3 系统原理 ................................ 错误!未定义书签。
4 系统功能 ................................ 错误!未定义书签。
5 系统特点 ................................ 错误!未定义书签。
6 系统结构 ................................ 错误!未定义书签。
7 系统设备 ................................ 错误!未定义书签。
7.1 IFE-CP01图像型火灾探测器主机........ 错误!未定义书签。
7.2 IFE-D01图像型火灾探测器............. 错误!未定义书签。
7.3 IFE-B01探测器控制箱................. 错误!未定义书签。
7.4 IFE-H01集线器....................... 错误!未定义书签。
7.5 IFE-CC01控制柜...................... 错误!未定义书签。
8 系统软件 ................................ 错误!未定义书签。
9 系统设计 ................................ 错误!未定义书签。
9.1 设计流程............................ 错误!未定义书签。
铁路货仓视频图像火灾探测系统建设方案
铁路货仓视频图像火灾探测系统建设方案日期： 2018 年 1 月 24 日1 项目概述“超感”视频图像火灾探测系统（以下简称“超感”系统）是由多单位历时多年，研制成功的一款图像火灾探测报警软件。
它利用已经安装的各种室内监控摄像系统的实时图像序列，采用独创的具有先进算法的计算机图像模式识别技术研制而成的一款图像火灾探测报警软件，能够实时探测监控区域可能产生的火焰和烟雾。
目前的消防系统依赖于各种烟感或是温度传感器，在大型的仓库、隧道、及森林等应用场合，已经远远超出了各种传感器能“感”知的极限范围，需要通过“眼睛”即视频的方式来发现险情。
在现代智能视频监控系统中，计算机图像模式识别技术具有非常广泛的应用前景，各种智能算法的出现为这项技术的实际应用提供了理论保障。
在消防领域，对于火焰和烟雾图像的精准识别，使得基于图像模式识别技术的火灾探测报警系统具有了实际应用价值。
随着我国智能城市和各个行业智能网络的建设，各种视频监控系统已经遍布于城市的大部分公共区域，这就为视频图像火灾探测系统的普遍应用提供了硬件基础和实施条件。
利用建筑内已有的视频监控系统，使用“超感”软件进行火灾探测，能够以较低的成本大幅度提高火灾报警能力，为减少火灾危害、降低火灾损失，保障社会安全创造了极为有利的条件。
2 建设目标和任务2.1 建设目标利用现有的视频监控系统，按照《可视图像早期火灾报警系统技术规程》的标准，对“超感”系统进行合理的设计、安装。
“超感”系统作为现有传统火灾报警系统的补充，能够达到减少火灾危害，保护人身和财产安全的目的。
2.2 建设任务主要包括以下三方面：1.根据现场情况，分析现有的视频监控系统分布状况，选取纳入系统的监控点。
如有没有，可按照硬件监控点数进行安装布局。
2.安装完硬件后，可分析视频编码设备状况，拟定视频调用、解码的工作方案，有针对性的进行设备配置和数据交换。
3.针对现场需要，配置服务器系统及显示设备，根据情况选择声音、光报警方式。
基于图像处理的火灾自动检测系统设计
基于图像处理的火灾自动检测系统设计火灾作为一种常见的灾害，给人们的生命和财产安全带来了巨大的威胁。
为了提高火灾事故的防范和处理能力，设计一个基于图像处理的火灾自动检测系统具有重要的意义。
本文将从系统需求、系统架构、图像处理算法以及系统性能评估等方面进行论述。
一、系统需求火灾自动检测系统设计的首要任务是实现火灾的快速检测和准确识别。
系统需要具备以下几个主要的功能：1. 实时监测：能够对监控区域进行持续的实时监测，及时发现火灾隐患。
2. 图像采集：能够获取高质量、高分辨率的监控图像，并存储为数字图像。
3. 图像预处理：对采集到的图像进行预处理，包括去噪、图像增强等，以提高后续图像处理算法的准确性和鲁棒性。
4. 火灾特征提取：利用图像处理算法，从监控图像中提取火灾的特征，例如火光、烟雾等。
5. 火灾识别：通过比对提取到的特征与预设的火灾特征库，实现火灾的自动识别。
二、系统架构基于图像处理的火灾自动检测系统可以分为硬件和软件两个部分。
硬件部分主要包括监控摄像头、图像采集设备和存储设备，软件部分主要包括图像预处理模块、火灾特征提取模块和火灾识别模块。
系统的工作流程如下：1. 摄像头采集监控图像，并传输给图像采集设备。
2. 图像采集设备对图像进行数字化处理，并存储为数字图像。
3. 图像预处理模块对采集到的图像进行预处理，包括去噪、图像增强等。
4. 火灾特征提取模块利用图像处理算法，从预处理后的图像中提取火灾的特征。
5. 火灾识别模块将提取到的特征与预设的火灾特征库进行比对，实现火灾的自动识别。
三、图像处理算法图像处理算法是实现火灾自动检测的关键。
常见的图像处理算法包括背景建模、光流法、颜色分析、形状分析等。
1. 背景建模：通过建立图像序列的背景模型，检测运动目标。
火灾时，由于火焰和烟雾的存在，图像序列的背景会发生较大的变化，通过背景建模可以检测到这些变化，进而判断是否发生火灾。
2. 光流法：通过分析图像中的运动信息，判断是否存在火焰和烟雾的运动轨迹。
基于图像处理的火灾自动报警系统设计
基于图像处理的火灾自动报警系统设计摘要：火灾是一种严重的灾害，对人们的生命财产造成严重威胁。
因此，如何提高火灾的检测和报警能力是非常重要的。
本文旨在基于图像处理技术设计一个火灾自动报警系统，以提高火灾事故的及时发现和警报速度。
通过分析火灾警报系统的原理和流程，并结合图像处理技术的最新研究成果，设计出一套高效、准确的火灾自动报警系统。
1. 引言火灾是一种常见的灾害，严重威胁人们的生命财产安全。
传统的火灾报警系统主要依赖于烟雾或者温度传感器来检测火灾，并通过触发报警装置来发出警报。
然而，这种传感器依赖于特定环境条件的变化，存在一定的局限性。
而基于图像处理的火灾自动报警系统通过分析图像中的火焰特征，可以更加准确地检测火灾。
本文将设计一个基于图像处理的火灾自动报警系统，以提高火灾检测的准确性和响应速度。
2. 火灾自动报警系统设计原理基于图像处理的火灾自动报警系统主要分为以下几个步骤：图像获取、火焰检测、报警触发。
首先，利用摄像头或者红外传感器获取火灾现场的图像。
然后，通过图像处理技术来提取图像中的火焰特征，如颜色、形状等。
根据事先设定的火焰特征规则，判断是否存在火灾。
最后，如果检测到火灾存在，系统将触发报警设备，发出警报信号。
3. 图像获取图像获取是基于图像处理的火灾自动报警系统中的第一步。
为了获得清晰、准确的火灾图像，可以采用高像素、高分辨率的摄像头，并将其安装在易燃区域附近。
同时，可以配备红外传感器来检测火焰的热辐射，并将传感器的输出与摄像头获取的图像进行融合，提高火灾检测的准确性。
4. 火焰检测火焰检测是基于图像处理的火灾自动报警系统中的核心步骤。
在火焰检测中，首先需要对图像进行预处理，包括去噪、增强等操作，以提高火焰的对比度和边缘特征。
然后，通过颜色分析、纹理分析等方法来提取图像中的火焰特征。
常见的火焰特征包括颜色较亮且偏橙红色、形状较不规则等。
可以利用机器学习算法来训练火焰特征模型，从而实现自动检测。
基于图像处理的自动火灾报警系统设计与实现
基于图像处理的自动火灾报警系统设计与实现自动火灾报警系统是保障人们生命财产安全的重要设备之一。
随着科技的进一步发展，基于图像处理技术的自动火灾报警系统得到了广泛的关注和应用。
本文将从设计和实现两个方面介绍基于图像处理的自动火灾报警系统。
在设计方面，基于图像处理的自动火灾报警系统主要包括火灾图像采集、火灾图像传输和火灾图像处理三个模块。
首先，对火灾图像进行采集是系统的基础。
可以使用高清摄像头等设备将火灾现场的图像捕捉下来。
在图像传输方面，可以通过有线或无线网络实现火灾图像的及时传输，以便快速响应火灾。
最后，火灾图像处理是系统的核心。
可以利用数字图像处理技术对火灾图像进行分析和识别，判断是否出现火灾。
在实现方面，基于图像处理的自动火灾报警系统可以借助现有的图像处理算法和成熟的软件工具。
首先，可以使用图像分割算法对火灾图像进行分离处理，将火焰与背景等其他信息进行分离。
其次，可以应用图像特征提取算法，提取图像中与火灾相关的特征信息，如颜色、纹理、形状等。
接着，通过分类算法对提取到的特征进行判断和分类，以实现对火灾的自动识别和检测。
最后，可以使用报警系统将检测到的火灾信息及时传递给相关部门或人员，以便及时采取救援措施。
基于图像处理的自动火灾报警系统的设计和实现面临着一些挑战和问题。
首先，火灾图像采集设备的选择和安装位置对系统的可靠性和准确性有很大的影响。
因此，在设计安装方案时需要充分考虑火灾现场的实际情况，选择合适的设备。
其次，图像处理算法的准确性和实时性是保证系统性能的关键。
合适的算法选择和优化是系统实现的重要内容。
最后，系统的可靠性和稳定性是保障人们安全的核心要求。
通过合理的设计和严格的测试，可以提高系统的可靠性和稳定性。
基于图像处理的自动火灾报警系统的设计与实现具有重要的实际意义。
首先，该系统可以大大提高火灾报警的效率和准确性。
相比传统的手动报警方式，自动火灾报警系统可以更快速地发现火灾，减小火灾带来的损失。
基于图像处理的火灾智能预警系统设计
基于图像处理的火灾智能预警系统设计近年来，火灾事故频发，给人们的生命财产安全带来了巨大的威胁。
为了提高火灾的预警能力和及时应对能力，火灾智能预警系统成为了迫切需要解决的问题之一。
本文将介绍一种基于图像处理的火灾智能预警系统设计，以提高火灾预警的能力和准确性。
一、引言火灾是一种破坏性极大的灾害，往往会造成人员伤亡和财产损失。
传统的火灾报警系统主要依靠烟雾和温度传感器来检测火灾，但这种方法存在一些局限性，如虚假报警、误报等问题。
为了提高火灾的预警准确性，我们可以运用图像处理技术，结合智能算法，设计一种基于图像处理的火灾智能预警系统。
二、系统设计原理基于图像处理的火灾智能预警系统主要包括图像采集、火灾检测、预警报警和数据存储等模块。
其工作原理如下：1. 图像采集模块：利用摄像机或其他图像采集设备收集火灾现场的图像数据。
这些数据可以通过有线或无线方式传输到中央处理单元进行处理。
2. 火灾检测模块：采用图像处理算法对图像数据进行分析和处理，从而实现火灾的自动检测。
常用的算法包括背景建模、目标检测、图像分割等。
通过对火焰、烟雾等特征的提取和分析，可以判断火灾的发生与否。
3. 预警报警模块：当系统检测到火灾时，会通过报警器、短信、电话等方式及时向相关人员发送预警信息，以便他们能够采取相应的紧急措施。
同时，系统还可以将实时火灾图像和相关信息传输到指挥中心或安全管理部门，以便他们能够监控和指导火灾处置工作。
4. 数据存储模块：系统还会将火灾图像和相关数据存储起来，以备后续的分析和研究。
这些数据可以用于改进算法、优化系统性能等。
三、关键技术和挑战设计基于图像处理的火灾智能预警系统需要解决以下几个关键技术和挑战：1. 图像采集技术：如何选择合适的摄像机和图像采集设备，确保采集到的图像数据质量和稳定性。
2. 火灾检测算法：如何有效地提取和分析火焰、烟雾等特征，从而快速准确地检测火灾。
3. 预警报警策略：如何根据火灾的不同情况和等级，制定相应的预警报警策略，确保及时性和准确性。
煤场及输煤栈桥图像火灾探测报警系统方案设计
2.
图像火灾探测应划分为三个层面的系统架构，如图1。防护现场的分布智能图像火灾探测器，在探测分区合理布置，全面覆盖防护区域；区域视频火灾探测报警与灾害事件侦测监控管理系统，设于区域控制室或便于监控管理的建筑内；监控中心的中央监控管理系统。根据工程项目的大小、防护区域分布特点以及防火分区和探测报警分区的划分情况，选择不同容量大小的系统。
二
1.
近十几年以来，视频图像分析技术不断发展，从原来的通过人员监视，逐渐在向智能化的方向发展。而未来工业过程的视频化也将成为必然的趋势，重点解决过程的全自动监控和智能分析报警。美国NFPA指出基于视频图像的智能火灾探测和事件检测技术是未来15年最具创新价值的技术。目前国际上已经逐渐出现了一些智能图像分析技术，美国DHF IntellVision公司则是异军突起，其研制生产的图像火灾探测系统是全球第一个通过美国UL\FM\CE\FCC\CCC认证的产品，同时具备事件检测和CCTV的功能。
煤场及输煤栈桥图像火灾探测报警系统方案设计
一
煤场和输煤栈桥是火力发电厂、煤化工或煤电一体化项目中不可或缺的部分，起到缓冲、生产保障作用。煤炭储存形式分为堆存和仓存，随着经济发展和社会进步，环保要求越来越高，封闭或半封闭的煤仓的应用逐渐增多。封闭或半封闭煤仓主要优点是环保性能好，彻底防止煤尘、含煤污水的污染和由雾、雨等天气引起的煤质下降，节约堆场，提高土地利用率，运行费用低。目前最重要特点的是，干煤棚或煤场变得越来越大，堆煤量也越来越大，以本项目煤场扩建工程而言，干煤棚建筑体量达到约377m X 68m X 27m，而其中堆放着大量的原煤，这样的空间内如果发生火灾而不能及时发现和处理，可能会造成较大的损失。封闭煤仓内由于工艺设计或者操作不当而造成部分区域（如堆煤死角）煤的长时间堆积，极易产生煤自燃现象，造成火灾隐患，因此对煤仓的堆煤死角等区域进行实时的温度监测、确定温度过热点的位置显得非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探测器控制箱负责为探测器供电，同时显示探测器的各种状态，如正常、通讯、火警、故障等；
图像型火灾探测器主机负责火灾的识别以及整个系统的管理；
集线器负责整个系统的通讯，实现探测器控制箱、主机和火灾报警控制器之间各种状态信息和报警信息的传达；
不间断电源为整个系统供电。
产品规格
表6 IFE-H01集线器规格表
电源
AC100V~AC242V
功耗
最大15W
工作温度
-40℃-70℃
环境湿度
≤95%，不凝露
指示灯
火警、故障、电源
探测器接口
8通道
继电器接口
4通道（2个火警，2个故障）
DI（数字输入接口）
2通道
继电器触点容量
AC125V/0.5A或DC30V/2A（max）
尺寸L×W×H
NO
故障继电器2常开点
C1至C8
+
探测器控制线正极
连接现场探测器控制箱的通讯线端子。
-
探测器控制线负极
P
屏蔽线
BUS
B+
内联总线正极
多个集线器联网使用。
B-
内联总线负极
P
屏蔽线
RS232
计算机控制线
连接图像型火灾探测器主机
SW
地址拨码开关
多个集线器联网时地址编码器。
图10显示了火警故障继电器与火灾报警控制器之间的接线示意图。
图10火警故障继电器与控制器接线示意图
7.5IFE-CC01控制柜
产品简介
IFE-CC01控制柜是图像型火灾探测系统的集成安装设备，采用标准控制柜尺寸，可将图像型火灾探测器主机、集线器、显示器、键盘、鼠标安装其上，并提供系统外部接线端子排，方便系统的安装、操作和维护。
1
控制柜上盖
2
控制柜前门
3
控制柜立柱
4
显示器面板
5
IFE-H01集线器
6
1U封板
7
2U封板
8
4U封板
9
键盘托架
10
工控机
11
控制柜横梁
12
控制柜立架
13
控制柜底座
图11 IFE-CC01控制柜外观图
产品规格
表8 IFE-CC01控制柜规格表
电源
AC220V（AC187~AC242V）
工作温度
-0℃-55℃
环境湿度
≤95%，不凝露
尺寸L×W×H
产品简介
IFE-B01探测器控制箱是系统的前端设备，负责为前端的图像型火灾探测器供电，并显示探测器的状态。正常工作状态，绿色工作指示灯点亮；通讯状态，绿色通讯指示灯闪亮；当探测器探测到火警时，红色火警指示灯点亮，当探测器发生故障时，黄色故障指示灯点亮。产品图片如图所示。
图5 IFE-B01探测器控制箱外观图
IFE图像型火灾探测系统
应用设计说明书Ver. 1.0
北京中恩时代科技有限责任公司
2011年12月
前言
本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明，以便工程设计人员和现场施工人员进行参考。
文中有不妥之处请各位专家指正并提出宝贵意见和建议。
1系统简介1
2系统命名规则2
9.3UPS不间断电源选择20
9.4系统布线20
9.5注意事项21
9.6设计案例22
1系统简介
IFE图像型火灾探测系统是北京中恩时代科技有限责任公司自主研发的高新技术产品。本系统全面满足GB15631-2008《特种火灾探测器》的要求，解决了传统点型火灾探测器在某些特殊应用场所（如高大空间）不能实现有效消防保护的问题，为此类场所和需要早期报警的场所提供了完善的解决方案。可广泛应用铁路公路候车室、机场候机室、影剧院、体育馆、展览中心、物流仓库、飞机库、储油罐、电力、石化、冶金等各种民用和工业领域。
图4支架外观图及安装尺寸图（图中阴影部分为安装孔）
接线说明
产品接线分为两组：
电源线：由探测器控制箱的电源输出接入探测器的电源输入端，电源为DC 12V，请注意电源极性。
视频线：由探测器视频输出端子接线至探测器主机，两端均采用BNC接头。
电源线和视频线计入探测器内部时均需通过防水紧固螺丝。
7.3IFE-B01探测器控制箱
-
数字输入负极
J1
NC
火警继电器1常闭点
连接控制器
C
火警继电器1公共端
NO
火警继电器1常开点
J2
NC
故障继电器1常闭点
连接控制器
C
故障继电器1公共端
NO
故障继电器1常开点
J3
NC
火警继电器2常闭点
暂不用（预留）
C
火警继电器2公共端
NO
火警继电器2常开点
J4
NC
故障继电器2常闭点
暂不用（预留）
C
故障继电器2公共端
图3 IFE-D01图像型火灾探测器外观尺寸图
产品规格
表3 IFE-D01图像型火灾探测器规格
焦距
6mm
视角
W42o×H32o
最大工作距离ຫໍສະໝຸດ 60m输出BNC接口标准模拟视频信号
电压
DC 12V
功耗
≤5W
尺寸L×W×H
444×142×136 mm
重量
2kg
安装说明
IFE-D01图像型火灾探测器采用壁装的方式安装于支架上。支架外观及安装尺寸如图4所示。
2
系统命名规则
IFE图像型火灾探测系统命名规则如下：
系统型号：IFE —Intelligent Fire Eye
设备类型：最多两位英文首字母缩写表示
D —探测器（Detector）
CP —主机（ControlPanel）
H —集线器（Hub）
B —控制箱（Box）
CC—控制柜（Control Cabinet）
IFE图像型火灾探测系统结构如图1所示。
图1 IFE图像型火灾探测系统结构图
7
系统设备
7.1IFE-CP01图像型火灾探测器主机
产品简介
IFE-CP01图像型火灾探测器主机是系统的数据处理和信息管理中心，负责将前端探测器采集到的视频信号数字化，从而利用内嵌的智能识别算法实现对火灾的探测，同时提供图像显示、探测器设置、报警管理、用户管理、状态指示、日志管理及与集线器的通讯功能。产品安装于控制柜上，外观如图2所示。
接线说明
柜内显示器通过VGA线连接到主机VGA接口，通过专用串口通讯线将主机的RS232串口Com1连接到IFE-H01型集线器的RS232接口位置。外部探测器引入的BNC同轴视频电缆，分别按照探测器的编号接入主机相应的BNC信号输入端。
7.2IFE-D01图像型火灾探测器
产品简介
IFE-D01图像型火灾探测器是系统的前端设备，负责采集被保护现场的视频信号。并通过视频线将采集到的视频信号输入系统主机。产品外观尺寸如图3所示。
600×600×2000mm
安装说明
将控制柜摆放到控制室的指定位置，调整底部支脚，保证控制柜牢固不晃动。
接线说明
控制柜采用接线端子实现系统的所有外部接线，请根据前述各设备的接线说明进行操作。
8
系统软件
IFE图像型火灾探测系统软件采用直观的图形用户界面实现对整个系统的管理。提供图像显示、探测器设置、报警管理、用户管理、状态指示、日志管理及与集线器的通讯功能，软件结构简洁，功能丰富，操作方便，提升了用户对图像型火灾探测系统的管理水平。软件界面如图12所示。
用户管理模块使得对探测器的管理更加安全有效。
与火灾报警控制器的无缝连接方便了IFE图像型火灾探测器与传统探测器的集中管理。
6
系统结构
IFE图像型火灾探测系统由安装在被保护现场的图像型火灾探测器、探测器控制箱和安装于控制室内控制柜上的图像型火灾探测器主机、集线器、显示器、键盘、鼠标以及火灾报警控制器和不间断电源组成。
IFE图像型火灾探测系统采用了先进的智能识别算法，能够在复杂的场景中实现对火灾的快速识别和响应，同时有效降低了不同场所光线变化和运动物体的干扰，具有智能化、实时化、无接触、范围广、可视化、灵敏度高等特点。系统能够和传统火灾报警控制器进行无缝连接，方便系统的管理，同时提供现场指示功能，方便在现场对探测器的工作状态进行清晰识别。
设备序号：两位数字表示
依据以上规则，本系统所涉及产品名称和型号如表1所示。
表1图像型火灾探测系统产品明细
图像型火灾探测器
IFE-D01
图像型火灾探测器主机
IFE-CP01
集线器
IFE-H01
探测器控制箱
IFE-B01
控制柜
IFE-CC01
3
系统原理
图像型火灾探测器安装在火灾监控现场，采集现场的视频图像，通过视频专用电缆传输到图像型火灾探测系统主机上，由主机上的管理软件对现场视频图像进行分析、识别，如果图像中某一区域的灰度变化、闪烁频率、颜色和运动模式等参数符合火焰或烟雾的特有特征，则管理软件做出火警判别，并发出火警报警信号。
可通过不同焦距镜头的选择避免探测距离的影响。
内嵌的识别算法具有抗干扰、智能化等特点。
多通路同时并行探测，可实现实时的、大范围的火灾保护。
提供被保护现场的实时彩色视频图像，方便进行可视化验证。
完善的系统日志方便系统信息和状态的查询、验证和管理。
探测区域的自定义灵活设置及灵敏度设置使得探测器可以适应不同应用场所的保护需求。
3系统原理3
4系统功能4
5系统特点5
6系统结构6
7系统设备7
7.1IFE-CP01图像型火灾探测器主机7
7.2IFE-D01图像型火灾探测器8
