斜坡式防波堤
斜坡式防波堤和直立式防波堤概述
2.反射系数计算方法；
3.波浪在斜坡堤上爬高计算方法； 4.破波相似参数计算与破波型式的判断。
波浪与直立式防波堤的相互作用
波浪与斜波堤的相互作用
1.直立堤前的波态：
立波和破波（远破波和近破波）
2.直立堤上波浪力计算方法：
（1）立波作用力
（2）远破波作用力
（3）近破波作用力 （4）斜向波作用力
斜坡堤护面块体重量的确定
不同块体重量计算方法：
1.Hudson 方法；
2.日本大阪大学椹木亨等人的方法；
3.荷兰德尔夫特水力实验所的方法。
斜坡式防波堤和直立式防波堤破坏及其 原因分析
斜坡式防波堤破坏实例说明和分析：
1.葡萄牙锡尼斯港的西防波堤破坏；
2.的黎波里港的斜波堤破坏；
3.大连渔港斜波堤破坏。
直立式防波堤破坏实例说明和分析：
防波堤基本型式：
斜坡式防波堤和直立式防波堤
（提纲）
汇报人：李龙
目录
1.斜坡式防波堤和直立式防波堤结构型式
2.波浪分别与斜坡堤和直立堤相互作用
3.斜坡堤护面块体重量确定
4.斜坡式防波堤和直立式防波堤破坏及其原 因分析
斜坡式防波堤和直立式防波堤结构型式
斜坡式防波堤结构型式：
1.斜波堤断面型式；
2.斜波堤护面型式；
1.阿尔及利亚直立堤破坏
3.基床软基处理和加固方法。
直立式防波堤型式：
1.主要结构型式；
2.重力式直立堤的组成部分；
3.上部结构港外侧不同的外形结构（直立面、 弧面和削角）的优缺点； 4.消能箱式直立堤和带孔道的消能方块优点。
波浪分别与斜波堤和直立堤的相互作用
波浪与斜波堤Biblioteka 相互作用1.入射波能、反射波能、传递波能和消散波能；
【土木建筑】斜坡式防波堤
⑵基本要求
①人工块体护面：1.1～1.25H，但不小于2m，且在构 造上至少能安放两排或随机安放3块人工块体。 ②砌石护面堤：1.1～1.25H ③抛填砼方块：由于堤底的透浪程度较大，堤的宽度
不宜太宽，否则将影响港内的水面的稳定，在设计高水位
处宽大于3H。
3、支承棱体和肩台宽度 ⑴支承棱体 因波浪作用主要集中在设计水位上、下各 1 倍设计波高 范围内，所以在港外侧设置水下支撑棱体的顶面高程应低 于设计低水位以下 1 倍设计波高处。棱体顶面宽度不小于 2m，厚度不宜小于1m。 ⑵设戗台的堤 干砌块石或浆砌块石护面的防波堤通常设有戗台。为保 证护面的施工条件，戗台的高程宜设在施工水位附近，宽 度不宜小于2m 。 ⑶宽肩台堆石堤 为了有效的减少波浪爬高，更好的消能，肩台高程可定 在设计高水位以上1～3m，宽度取2.3～2.9H，且不小于 6.0m。
③极端高水位：波高采用相应的设计波高；极端低水位 时，可不考虑波浪的作用。 ⑵短暂状况：对未成型的斜坡堤建筑物进行施工期复核 时，水位可采用设计高水位和设计低水位，波高的重现期 可采用2～5年。 ⑶偶然状况：应考虑地震作用的偶然组合，即进行地震 力作用下斜坡堤的整体稳定验算，但不考虑波浪对堤体的 作用。此时，水位采用设计低水位。 二、护面块体稳定性计算 1、护面块体的稳定重量计算 从现有国内外的研究成果看，块体失稳有三种型式：滑 动、滚动、上举脱出。 第二十一届国际航运会议上推荐西班牙、挪威、瑞典、 前苏联和美国公五种计算公式。在相同情况下，各种公式 的计算结果差异还比较大。我国的港工防波堤规范推荐采 用美国Hudson公式。
2
1 x m
则得：
0.5 2 2 V V 1 x B A V A A 2 gyc 2 2 b b 4ac g m m ) , ( x1, 2 2a xm yB m 式中：——按浅水波计算理论计算

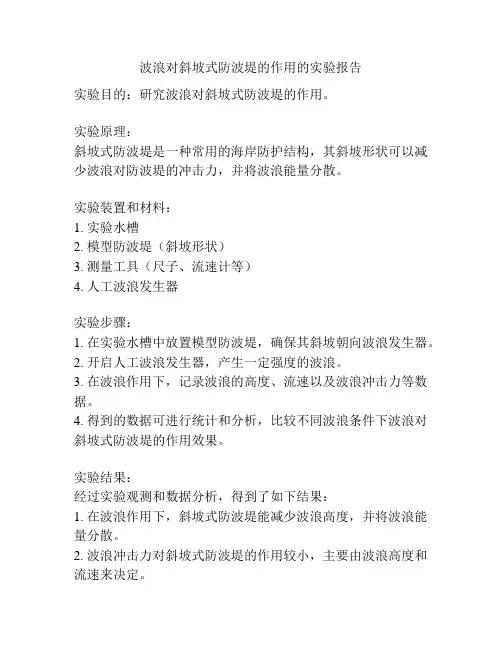

波浪对斜坡式防波堤的作用的实验报告
波浪对斜坡式防波堤的作用的实验报告
实验目的：研究波浪对斜坡式防波堤的作用。
实验原理：
斜坡式防波堤是一种常用的海岸防护结构，其斜坡形状可以减少波浪对防波堤的冲击力，并将波浪能量分散。
实验装置和材料：
1. 实验水槽
2. 模型防波堤（斜坡形状）
3. 测量工具（尺子、流速计等）
4. 人工波浪发生器
实验步骤：
1. 在实验水槽中放置模型防波堤，确保其斜坡朝向波浪发生器。
2. 开启人工波浪发生器，产生一定强度的波浪。
3. 在波浪作用下，记录波浪的高度、流速以及波浪冲击力等数据。
4. 得到的数据可进行统计和分析，比较不同波浪条件下波浪对斜坡式防波堤的作用效果。
实验结果：
经过实验观测和数据分析，得到了如下结果：
1. 在波浪作用下，斜坡式防波堤能减少波浪高度，并将波浪能量分散。
2. 波浪冲击力对斜坡式防波堤的作用较小，主要由波浪高度和流速来决定。
3. 波浪的高度和流速越大，波浪对斜坡式防波堤的冲击力也越大。
4. 通过调整防波堤的斜坡角度，可以改变其对波浪的作用效果。
实验结论：
斜坡式防波堤可以有效减少波浪的高度和冲击力，起到保护海岸的作用。
实验结果对海岸工程设计和施工有一定的参考价值，并且为海洋岸线的防护提供一种可行方案。
《防波堤施工》PPT课件
h
38
2）水下部分抛填：
民船运抛、方驳运抛、方驳——吊机吊抛的施工方法同前。 但所用的吊机须有足够的起吊能力 和吊臂长度。
垫层块石一般都比较大而且重，抛填时应特别注意“宁低勿 高”，局部低凹处可在理坡时边理边补抛。
2、采用陆上作业法成本低，机械利用率高，船机费用节省。 3、大风来临前可提前停止水上作业，但陆上作业还可抢做防
浪加固处理，可缩短防浪的停工时间和减少浪击损失。
h
11
另一类 是全部水上作业的水上施工。如岛式防波堤。
h
12
三、施工安排
原则：减少风浪袭击的影响，充分利用可作业天 数。因此：
1）在大浪季节里，主要是水位以下的堤心断面施工。 拟定的原则是施工断面要小于设计轮廓线，而且要小 到即使受风浪袭击后，堤心石也不会滚落到设计轮廓 线之外。
抛较为经济、方便。
块石重200kg以上时，水上、水下一般都用方驳——吊机运抛。
h
36
2、陆上推进施工
1）水上部分抛填：
（1）拖拉机运抛块石，运抛至坡肩后，用人力往坡面掀（或用撬棍 撬）抛，块石重100kg~200kg时，用此法较为方便、经济。
h
37
（2）翻斗汽车运抛，当堤顶很宽、石料卸在坡肩上能用 人力往坡面掀抛时，用此法较为经济合理。
抛填时还应勤对标，勤测水深，控制坡脚位置和边 坡坡长，使其不超过允许误差。
h
31
2、陆上推进施工
陆上推进施工抛填堤心石，从堤根开始至堤身到水深 −1.0~−2.0m 。堤心石可以一次到顶向前推进。 水深>2m，先抛填堤心石至±0.00m，然后由陆上继续 推进，将堤心石抛填到顶。可采用：
斜坡式防波堤堤身抛填施工方案11页
堤身抛填施工方案编制：审核：编制单位：烟台港西港区防波堤二期工程项目经理部编制时间：一、编制说明1.1编制说明烟台港西港区防波堤二期工程堤身抛填分项工程隶属于烟台港西港区防波堤二期工程单项工程，位于烟台港西港区。
本方案是根据现有的资料以及现场的实地考察情况，结合本工程特点、施工工期及工程造价，对工程进行详细分析后编制的。
本施工方案在严格执行各项质量等级及技术指标的要求及有关规范规定的基础上，合理制定施工工艺，以确保工程质量目标和各项指标的实现。
本着均衡施工的原则确定施工工艺流程，组织各工序紧密衔接的平行流水或交叉作业，合理安排船舶机具的流动，最大限度地避免工序间的干扰，从而保证工期目标的实现。
1.2编制依据1、烟台港西港区防波堤二期工程施工图纸。
2、施工技术标准、规范1）《水运工程测量规范》JTJ 203-20192）《水运工程质量检验评定标准》JTS 257-20193）《重力式码头设计与施工规范》JTS 167-2-20095)《海港水文规范》JTJ213-986）《港口工程地基规范》JTS 147-1-20197）设计文件规定的其他规范、标准；8）国家和行业颁布的其他相关技术规范、标准二、工程概况本段长度约2781.826m，其中FE段长1224.748m、EC段长1111.019m、CC′段长446.059m。
堤心石抛填宽度约65.36-71.06m，设计顶标高为+3.0m，顶面宽度11.96m 和12.62m。
内侧垫层石为300-500kg块石，抛填宽度为1.1m；外侧垫层石为400-600kg 块石，抛填宽度为1.2m（其中E-100~E+100外侧垫层石为500-900kg块石，抛填宽度为1.35m）。
施工区段原泥面高程为-14.8~-17.5m。
本工程10-300kg堤心石抛填总方量约为165万方，300-500kg垫层石抛填总方量为33.4万方，400-600kg/500-900kg垫层石抛填总方量为15万方，100-150kg垫层石2.1 万方。

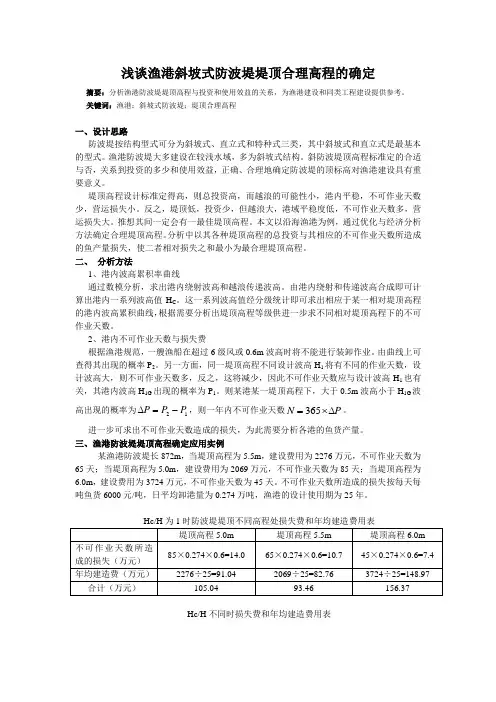

浅谈渔港斜坡式防波堤堤顶合理高程的确定
浅谈渔港斜坡式防波堤堤顶合理高程的确定摘要：分析渔港防波堤堤顶高程与投资和使用效益的关系，为渔港建设和同类工程建设提供参考。
关键词：渔港；斜坡式防波堤；堤顶合理高程一、设计思路防波堤按结构型式可分为斜坡式、直立式和特种式三类，其中斜坡式和直立式是最基本的型式。
渔港防波堤大多建设在较浅水域，多为斜坡式结构。
斜防波堤顶高程标准定的合适与否，关系到投资的多少和使用效益，正确、合理地确定防波堤的顶标高对渔港建设具有重要意义。
堤顶高程设计标准定得高，则总投资高，而越浪的可能性小，港内平稳，不可作业天数少，营运损失小。
反之，堤顶低，投资少，但越浪大，港域平稳度低，不可作业天数多，营运损失大。
推想其间一定会有一最佳堤顶高程。
本文以沿海渔港为例，通过优化与经济分析方法确定合理堤顶高程。
分析中以其各种堤顶高程的总投资与其相应的不可作业天数所造成的鱼产量损失，使二者相对损失之和最小为最合理堤顶高程。
二、 分析方法1、港内波高累积率曲线通过数模分析，求出港内绕射波高和越浪传递波高。
由港内绕射和传递波高合成即可计算出港内一系列波高值H C 。
这一系列波高值经分级统计即可求出相应于某一相对堤顶高程的港内波高累积曲线，根据需要分析出堤顶高程等级供进一步求不同相对堤顶高程下的不可作业天数。
2、港内不可作业天数与损失费 根据渔港规范，一艘渔船在超过6级风或0.6m 波高时将不能进行装卸作业。
由曲线上可查得其出现的概率P 2。
另一方面，同一堤顶高程不同设计波高H 1将有不同的作业天数，设计波高大，则不可作业天数多，反之，这将减少，因此不可作业天数应与设计波高H 1也有关，其港内波高H 1G 出现的概率为P 1。
则某港某一堤顶高程下，大于0.5m 波高小于H 1G 波高出现的概率为12P P P -=∆，则一年内不可作业天数P N ∆⨯=365。
进一步可求出不可作业天数造成的损失，为此需要分析各港的鱼货产量。
三、渔港防波堤堤顶高程确定应用实例某渔港防波堤长872m ，当堤顶高程为5.5m ，建设费用为2276万元，不可作业天数为65天；当堤顶高程为5.0m ，建设费用为2069万元，不可作业天数为85天；当堤顶高程为6.0m ，建设费用为3724万元，不可作业天数为45天。
斜坡式建筑物施工
一、斜坡式防波堤的结构型式与施 工特点
1、斜坡式防波堤的结构型式 1）分类 抛石防波堤：中、小型港口 人工块体护面防波堤：开敞海岸的港口 土砂心防波堤：湖泊和水库港
2）典型断面 由堤心、垫层、护面、支承棱体组成
2、施工特点 1) 工程量一般较大，施工条件较差 2) 施工干扰大
3、施工程序 1）陆上推进施工：堤根→抛填堤心石→(分段流
水)外坡垫层、护底、支承棱体、护面块体→扫尾 2）水上施工：堤的一端开始(突提从堤根开始)→
抛棱体下部基础→抛棱体和护底→垫层、支承棱体 和护面块体→扫尾
③模袋排体铺放： 模袋利用人力顺坡滚铺，采用卷扬机
控制排体顺坡向下流滚铺速度. 在模袋 排体摊铺时，须边铺摊边用砂(碎石)袋 进行压固，砂、石袋在排面上采用梅花 型布置
3、充灌混凝土 用混凝土输送泵进行排体混凝土的充灌
工作，混凝土塌落度一般控制在23±2cm。充 灌从最深处的平台区段开始，逐渐往高处进 行。
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
4、混凝土压顶施工 模袋混凝土强度达到60%后，即可进行压
顶施工。混凝土压顶的施工按照普通混凝土 施工进行。
5、水下抛石
模袋混凝土强度达到80%以上时，即可进行抛石 施工，所用块石要经过筛选，单块重30~50kg，有棱 角的部分必须敲掉。块石先用钢管网箱装住，然后用 吊车吊到船上：按设计要求抛下第一层块石，由潜水 员潜入水底摆放整齐，然后再抛第二层，依次抛每一 层，每层都要由潜水员按设计要求摆放整齐。
二、斜坡式防波堤的施工工艺与组织 1、测量定位
控制导标主要有断面标和里程标
斜坡式防波堤设计海岸工程课程设计
海岸工程学课程设计设计课题：斜坡式防波堤设计指导老师：李俊花学号：姓名：上海海事大学海洋科学与工程学院港口航道与海岸工程专业2014年6月目录摘要 (3)第一章自然条件 (4)（一）气象 (4)（二）水文 (4)（三）工程地质 (5)二、防波堤设计内容 (7)（一）结构选型： (7)（二）防波堤断面设计： (7)1.断面尺寸： (7)2.防波堤构造 (9)三.稳定性计算 (11)（一）持久状况胸墙稳定性验算 (11)（a）对于设计高水位下的胸墙稳定性验算 (12)（b）极端高水位下胸墙稳定性验算 (14)（c）持久组合设计低水位下防波堤的稳定性 (15)（二）短暂组合胸墙稳定性验算 (15)（a）设计高水位下胸墙稳定性验算 (15)（b）极端高水位下胸墙稳定性验算 (17)（c）短暂组合设计低水位下防波堤的稳定性 (18)（三）偶然状况组合胸墙稳定性验算 (19)摘要拟建电厂位于印度尼西亚国南部爪哇岛的西南海岸Palabuhan Ratu 湾内，面对印度洋。
地理概位为：07°02′S，106°32′E。
工程内容包括南防波堤和北防波堤，南防波堤总长1284.628m，北防波堤总长778.627m。
根据《海港水文规范》（JTJ213－98），《防波堤设计与施工规范》JTJ298-98设计要求，目的是掌握防波堤设计的基本流程，能对水文要素进行正确分析，工程进行构造设计和结构验算和对地基处理以满足设计要求。
AbstractThe proposed power plant is located south of the Indonesian island of Java, the country's southwest coast Palabuhan Ratu Bay, facing the Indian Ocean. There is the geographical position: 07 ° 02'S, 106 ° 32 'E. The works include the South and North Breakwater Breakwater South breakwater length of 1284.628m, North breakwater length of 778.627m. According to "harbor hydrological norms" (JTJ213-98), "breakwater design and construction specifications" JTJ298-98 design requirements, the purpose is to master the basic process breakwater design, can be properly analyzed hydrological elements, structural design and construction works and checking for ground treatment to meet the design requirements.第一章自然条件（一）气象本地区属热带雨林气候，高温、多雨、风小、湿度大，每年1～3月份为雨季，6～9月份为旱季，其它月份为旱湿转换期。
防波堤的基本结构型式及案例破坏分析
20
.
开孔直立堤
21
.
消能箱式直立堤
进一步减少堤前反射波，迎波外壁的下部是透空的。由开孔的上部外 壁与在水深中部的开孔水平地板形成消能箱。这种型式可造成箱内外 更大的相位差，使消能作用更为显著。
（2）模型试验的误差。 （3）四脚锥体和挡浪墙的断裂，都不是由于混凝土的质量问题，而是由
于发生的波高超过设计波高，使四脚锥体发生的过度要多和位移而导 致断裂。 （4）设计断面挡浪墙前的四脚锥体层的顶高和顶宽均偏小。
30
.
直立式防波堤破坏实例及其原因分析
1.阿尔及利亚直立堤破坏
破坏过程简介： （1）破坏波高超过6.1m，而设计波高4.9m，约有91m长的一段堤身发 生了不均匀沉降，墙身向海测倾斜。 （2）修复：临海侧抛筑了自海底至堤顶的墙前掩护棱体。在临港一 侧也抛筑约为半个堤高的棱体，并且墙身上钻孔灌浆，使墙身尽可能 成为整体。 （3）随后再次遭遇特大风暴潮，366m长防波堤向海测倾倒。
2.重力式直立堤的结构型式和特点;
3.上部结构港外侧不同外形结构（直立面、 弧面和削角）比较分析;
4.开孔直立堤、消能箱式直立堤和带孔道的
消能方块直立堤特点
14
.
1.主要结构型式:
重力式和桩式
重力式直立堤
15
桩式直立堤
.
2.重力式直立堤的构成和各结构形式特点
重力式直立堤主要由墙身、上部结构和基床组成。
实例：山东莱州海庙地区渔港防波堤。
不分级块6 石防波堤
.
斜坡式防波堤中抛石施工工艺及质量控制
斜坡式防波堤中抛石施工工艺及质量控制摘要：斜坡式防波提是海港防波堤中最常见的结构形式，其主要作用是为阻断波浪的冲击力、围护港池、维持水面平稳以及保护港口免受不良天气影响、以便船舶安全停泊和作业而修建的水中建筑物。
因此加强斜坡式防波堤的质量管理，对于船舶安全停泊具有十分重要的意义。
本文介绍了斜坡式防波堤的施工工艺，并提出了强化施工质量的控制措施。
关键词：斜坡式；防波堤；质量管理；施工工艺斜坡式防波堤是沿海港口的重要基础设施之一，能够防止港池出现淤泥，起到避免波浪侵蚀岸线的作用。
随着沿海港口的不断发展，斜坡式防波堤抛石施工工艺及质量控制问题引起了人们的广泛重视。
我国在此方面的研究上也取得了一定的成绩，但在实际的施工中，依然存在一些问题和不足需要改进。
因此，加强对斜坡式防波堤中抛石施工工艺及质量控制的研究具有重要意义。
一、斜坡式防波堤的结构概述在沿海港口防波堤中，根据施工时使用的材料不同，通常将斜坡式防波堤的种类划分为人工混凝土块防波堤以及抛石防波堤。
1、人工混凝土块体防波堤。
人工混凝土块体防波堤整体稳定性好，抗风浪能力强，因此能够应用于风浪较大的地区，对该地区的岸线与港口能够起到良好的保护作用。
在斜坡式防波堤的应用中，混凝土块体的重量甚至可以达到九十吨左右，这也决定了人工混凝土块体防波堤的使用寿命与稳定性都远远的高于抛石防波堤。
人工混凝土块体防波堤的造价较高，并且施工工艺难度高，不易维护，这些特点决定了人工混凝土块体防波堤的局限性，在性价比上远远不及抛石防波堤。
只能应用于风浪较大、石料较少的地区。
需要相关工作人员注意的是，人工混凝土块体防波堤在施工过程中，需要消耗大量的水泥，以及大型起重机的配合，因此原材料管理与设备管理是人工混凝土块体防波堤施工的重要环节，要求相关工作人员在施工之前，要考虑到当地的水深以及波浪的情况，从而在根本上决定块体间合理的孔隙率与大小情况。
2、抛石防波堤，抛石防波堤相比人工混凝土块体防波堤来说，主要适用于波浪较小的地区，因为相比人工混凝土块体防波堤，抛石防波堤主要采用不分级的人工开采石块，由于抛石防波堤将未经筛选的石块，随意的抛填而成，因此容易受到海浪冲击而破。
浅析斜坡式防波堤的质量管理
浅析斜坡式防波堤的质量管理【摘要】斜坡式防洪堤工程的施工质量管理受到经济条件和堤防技术的限制，如果只是进行粗放型建设，其质量自然达不到标准要求，甚至很有可能出现屡修屡遭破坏的情况。
有些流域经过几十年的治理，防波问题仍然严峻。
本文通过对斜坡式防波堤工程施工过程中可能存在的影响工程质量各种主客观因素进行分析，找出工程施工应该注意的质量控制重要环节，从而提出合理的质量控制措施。
【关键词】斜坡式；防波堤；质量管理斜坡式防波堤是为了化解波浪的冲击力度，通过港池的维护和水面平稳的维持而采用的沿海港口人工掩护堤坝工程。
斜坡式防波堤的施工质量与时效的风险性历来备受人们关注。
洪患严重影响人们的正常的生活和生产活动，因此，对于斜坡式防波堤的施工质量我们必须严格把关，不但要做好施工前的充分准备，还必须严格检查控制施工现场。
1.影响斜坡式防波堤质量管理的因素1.1施工图纸方面斜坡式防波堤施工图纸是工程是否顺利完成的前提条件之一，而在施工过程中却出现现场技术与质量的问题，其中最重要的因素就是施工图纸方面的问题，该问题发生的原因主要有：第一、工程开工之前，施工单位技术人员没有进行图纸的熟悉，而遗漏图纸存在的技术与质量的问题，导致这些问题在设计交底会议中得不到充分研究与及时处理；第二、施工前会议进行图纸设计意图、设计要求、施工技术参数缺乏明确磋商；第三、设计单位对各方提出的图纸、设计等方面相关问题的解释不明确，歧意得不到澄清，导致以后工程施工的不顺利。
1.2施工管理方面斜坡式防波堤施工是一项复杂的工程，而很多堤防工程施工过程中往往出现施工管理方面的问题，主要是施工有关人员的挑选不当和施工队伍的具体要求不明确：1.2.1施工人员挑选不当施工人员包括承包商、质量控制人员、监督人员、施工安全管理单位等。
其中最为突出的是有关工程施工队伍和质量控制人员，因为这些人员直接影响到堤防工程施工质量的提高：第一、承包商选择不当。
施工队伍素质和管理水平不高；承包单位进行工程时缺乏精良的施工设备；承包单位缺乏高素质的管理人才和高水平的科学管理手段；施工人员没有按照国家的有关规定进行施工竞标；缺乏对承包商的业绩预信誉的详细考察。
斜坡式防波堤堤身抛填施工方案
斜坡式防波堤堤身抛填施工方案早上九点，我坐在办公室里，外面阳光明媚，思绪却飘到了那个海边工地。
那个斜坡式防波堤，就像一个巨大的拼图，每一块石头都要恰到好处地嵌入，才能确保整个工程的安全与稳定。
现在，我要把这个施工方案写出来，让每个步骤都清晰明了，让每个工人都能按照这个方案顺利施工。
一、工程概况这个斜坡式防波堤位于我国某沿海城市，是为了保护海岸线，减少海浪对海岸的侵蚀而建设的。
工程主要包括堤身、堤基和护坡三部分。
堤身采用抛填方式施工，堤基和护坡则采用传统的浇筑方法。
二、施工准备1.人员准备：组织一支经验丰富的施工队伍，包括工程师、技术员、施工人员等。
2.材料准备：采购符合质量要求的石料、水泥、钢材等材料，并确保供应充足。
3.设备准备：检查挖掘机、装载机、运输车等施工设备，确保设备性能良好。
4.施工图纸：熟悉施工图纸，了解工程结构、尺寸、位置等信息。
5.施工方案：编写详细的施工方案，明确施工步骤、方法、注意事项等。
三、施工步骤1.堤基处理：对堤基进行平整，清除杂草、树根等杂物，然后进行夯实处理。
2.抛填石料：采用分层抛填的方式，从底层开始，逐层向上抛填石料。
每层石料厚度控制在50厘米左右，抛填过程中要随时调整石料位置，确保石料均匀分布。
3.振捣压实：在抛填石料后，采用振动压路机进行压实，确保石料间的空隙被充分填实。
4.堤身施工：在压实后的石料上，采用同样的抛填方法进行堤身施工。
堤身高度根据设计要求进行，每层石料厚度控制在50厘米左右。
5.护坡施工：在堤身施工完成后，对护坡进行施工。
护坡采用现浇混凝土，厚度为20厘米，表面进行平整处理。
6.防波堤顶部施工：在堤身和护坡施工完成后，对防波堤顶部进行施工。
顶部采用混凝土浇筑，厚度为30厘米，表面进行平整处理。
7.施工缝处理：在施工过程中，要特别注意施工缝的处理。
施工缝要平整、严密，防止海水渗透。
8.施工监测：在施工过程中，对堤身、堤基和护坡进行监测，确保施工质量。
防波堤与护岸
第二节 直立式防波堤
一. 直立式防波堤的结构型式
1.重力式直立堤 主要由墙身、上部结构和基
床组成。 直立防波堤 的重大进展: 开孔直立堤
图
第二节 直立式防波堤
2.板桩式直立堤： 最简单型式：
悬臂式单排管桩
其它结构型式： 双层板桩 钢板桩格形
二. 波浪对直立式防波堤的作用
(一)作用于直立式防波堤的波浪形态 立波: 远破波: 近破波:
(四)作用与直立式防波堤的 近破波波压力 我国规范推荐大连理 工大学的实验研究成果。, 适用情况：d1 ≥ 0.6H的 近破波波压力计算。
作用与直立式防波堤的近破波波压力
静水面以上Z处波压力强度为零,Z取为：
Z
0.27
0.53
d1 H
H
作用与直立式防波堤的近破波波压力
静水面处波压力强度计算：
b m A
H
四 斜坡式防波堤的计算
3)栅栏板护面设计
沿斜坡方向布置, 栅栏板长边：
a0 1.25H
沿堤轴线方向布置, 栅栏板短边：
b0 1.0H
照片
四 斜坡式防波堤的计算
栅栏板的厚度h(m=1.5~2.5):
0.61 0.13d / H
h 0.235
H
b
外坡：一般取1:1~1:3之间； 内坡：可稍陡
三 斜坡式防波堤的断面尺度及构造
(4)护面块体的支承棱体和肩台 支承棱体顶高程应低于设计低水位以下1.0倍设计波高，宽
度不宜小于1.5m(书中2.0),棱体厚度不小于1.0m。 肩台：沿浪面设置的平台,施工用。顶宽不小于2m；作为消浪
用顶宽一般取设计波高的2.3~2.9倍,且不小于6.0m。
第五章_防波堤施工
2）陆上推进施工
①水上部分抛填 拖拉机（汽车）运抛块石至坡肩后，用人力往坡面掀抛；拖拉机（汽车）运 抛块石至坡肩后，将块石装入网兜，用吊机吊抛。
第二节 防波堤堤身施工
②水下部分抛填 民船运抛、方驳运抛、方驳—吊机吊抛的施工，均与堤心石水上施工相同。 垫层块石一般比较大，抛填时应“宁低勿高”。 2.理坡 垫层块石质量常设计为 护面块石质量的1/20~1/40。 质量为10~100公斤、 100~ 200公斤的垫层块石，其理坡 后的允许高差分别为0.2米、0.3米。四脚空心块体的垫层石应铺砌，其水上、水 下部分的允许高差分别为0.05米、0.1米。 垫层石理坡的方法有滑轨法和滑线法两种。
陆上施工：汽车—吊机，人工配合。
第二节 防波堤堤身施工
第二节 防波堤堤身施工
3）开底泥驳运抛常用于深水防波堤的粗抛， 一次抛填量大； 4）自动翻石船运抛常用于深水防波堤的粗 抛施工，费用较高； 5）吊机—方驳运抛，是一种辅助性补抛方
法，抛填效率低，只有在用民船或方驳补抛
不到施工标高时，才采用此法。 抛填时应定期测量抛填断面图，一般每隔5~10米一个断面。
第二节 防波堤堤身施工
四、抛填垫层石
堤心石抛填完，验收后，特别是外坡，要尽快抛填垫层石，以提高斜坡堤 的抗浪能力。 1.抛填 1）水上施工
水上施工抛填垫层石的方法，有民船、方驳和方驳—吊机的运抛三种。
块石重在200公斤以下时，水上部分用方驳—吊机吊盛石网兜，定点吊抛； 水下部分用民船或方驳运抛。块石重在200公斤以上时均采用方驳—吊机运抛。
第一节 概述
2）水上施工程序 凡不具备陆上推进施工条件的斜坡堤一般均采用水上施工法。水上施工法的程 序为： ①抛棱体下部基础；
②抛棱体和护底；
斜坡式防波堤施工设计方案
一、编制依据1、滨海新区望海珍珠湾综合开发建设项目施工招标文件2、滨海新区望海珍珠湾综合开发建设项目图纸3、交通部《水运工程测量规》〔JTJ203-2001〕4、交通部《防波堤设计与施工规》〔JTJ298-98〕5、交通部《水运工程质量检验标准》〔JTS257-2008〕二、编制说明根据提供图纸,编制珍珠湾斜坡式防波堤施工组织设计方案,对现场防波堤施工进行指导,使施工进度、安全、质量在受控状态,满足业主及监理的要求。
三、工程概况3.1工程简介本单位工程位于鲅鱼圈北部,原望海松春水产基地,该工程为海防堤附属一部分。
其主要工程容包括堤心石抛填、二片石倒滤层施工、混合倒滤层施工、土工布倒滤层施工、扭王字块预制及安装、浆砌块石胸墙砌筑、钢筋混凝土垫层、规格条石砌筑、花岗岩铺设、石栏杆安装等。
3.2工程量根据本工程现有图纸,各主要工程量统计如下表：3.3现场自然条件3.2.1气象本工程的水文、气象资料参考鲅鱼圈港区的相关资料。
3.2.2根据位于韭菜砣子的鲅鱼圈海洋站1994～20XX的资料统计：1、气温：年平均最高气温14.1℃年平均最低气温7.4℃年平均气温10.6℃年极端最高气温34.7℃〔出现在20XX8月3日〕年极端最低气温 -22.5℃〔出现在20XX1月13日〕2、降水：年平均降水量 441.6mm年最大降水量 769.0mm年最小降水量 273.3mm一日最大降水量 145.0mm3、雾：该区年平均雾日为7.4天,轻雾平均为1.9天,能见度≤1km的大雾为5.4天。
4、风：根据鲅鱼圈海洋站2001～20XX资料统计：常风向为S向,频率为22.78%,次常风向为NE向,频率为14.37%,强风向为NE向,该向≥6级风出现频率为2.33%,≥7级风出现频率为0.55%。
全年≥6级风出现频率为8.39%,全年≥7级风出现频率为2.11%。
见风玫瑰图。
风玫瑰图：5、水文〔1〕设计水位设计高水位：2.07m设计低水位：-1.69m极端高水位：3.21m〔2〕设计波浪根据1990～1994年观测资料统计：常波向为SW向,频率为13.18%,次常波向为NNE向,频率为9.79%,强浪向为NNE向,该向H1/10>1.0m出现频率为 1.44%,H1/10>1.5m出现频率为0.20%,全年H1/10>1.0m出现频率为4.24%,H1/10>1.5m出现频率为0.49%。
试验一 斜坡式防波堤试验
试验二斜坡式防波堤试验一、斜坡式防波堤简介防波堤主要是用来防御波浪的侵袭，维护港内水域的平稳，以保证船舶在港内安全地停泊和进行装卸作业；防波堤还可用来拦阻泥沙减轻港内淤积和防止流冰大量涌入池内。
由于防波堤直接承受巨大的波浪力的作用，有时还承受巨大的冰荷载的作用；大多位于水深浪大处，造价高，占港口工程总投资的很大部分。
斜坡堤是防波堤的一种主要形式，在筑港中得到广泛采用。
斜坡式防波堤的结构形式主要有三类：抛石防波堤、人工块体护面防波堤、土砂心防波堤。
在开敞海岸的港口中，由于波浪较大，应用最广的是人工块体护面的防波堤。
图1-1是我国某港口用人工块体作护面的防波堤试验断面。
图1-1 某港口防波堤试验断面护面采用抛石、安放混凝土人工块体的斜坡式防波堤主要由堤心、垫层、护面块体、棱体、护底块石、胸墙组成。
1.堤心堤心是斜坡堤的主体，通常采用重10～100Kg不分级块石堆积而成，堤心也有用山皮石渣抛填的。
2.垫层垫层在人工块体与堤心石之间，为防止堤心石从护面块体缝隙中跑掉并使混凝土护面块体有良好的支撑面，因此它的下面应设块石垫层。
此外垫层能够保护堤心石在防波堤施工期间不至于被波浪冲散。
3.护面块体为增强护面的稳定性，提高抵御波浪的能力，常用消浪效果好、抗浪能力强的混凝土人工块体做护面块体。
最常见有四脚空心方块、四脚锥体、扭王字块体、扭工字块体、栅栏板等。
人工块体模型见图1-2。
a、四脚空心方块b、四脚锥体c、扭王字块d、扭工字块e、栅栏板图1-2 常用的几种人工块体4.棱体港外侧通常设置水下抛石棱体，用以支撑护面块体。
当水深较浅且地基较好时也可以不设置抛石棱体。
5.堤前护底块石在可冲刷地基上建防波堤建筑物，堤底应铺设垫层。
为了保护地基不被冲刷，斜坡式防波堤堤前应设护底块石层，其块石大小，根据堤前流速确定。
6.堤顶胸墙胸墙可以是现浇或预制混凝土，也可以是浆砌块石胸墙，其断面尺寸的确定应根据波浪力计算及稳定性验算来确定。
斜坡式防波堤
5、 斜坡坡度设计 ⑴影响因素：取决于波 浪要素、护面结构的类型 和块体重量等因素。
护面类型 坡度
抛填或安放块石
1：1.5～1：3
1：1.5～1：2 1：0.8～1：2 1：1.5～1：2 1：1.5～1：1.25
⑵确定原则： 干砌或浆砌块石 外侧＜内侧（外缓内陡） 上部＜下部（上缓下陡） 干砌条石 抛石护面＜安砌块石＜ 人工块体护面 堤头＜堤身
Ⅱ、波浪与斜波堤的相互作用
㈠、波浪进入斜坡范围的运动特征 1、波浪进入斜坡范围后，底部受斜坡阻挠，使其前坡变 陡，后坡变坦； 2、到db位置时，波峰失去平衡，产生破碎； 3、破碎后波浪产生强大的射流，冲击坡面，上下漫开； 4、部分水体爬到一定高度，由于动能转化为势能，在重 力作用下，沿斜坡面流，冲刷坡面。
3
本公式缺点： a. K′----稳定系数是常数，没有考虑块体肩的相互嵌固
制约作用（结果偏大）
b. 稳定重量偏安全，保守，尤其是当m<2时。
⑵Hudson公式
①计算公式
根据试验得：
b W 0.1 , sb 3 k D sb 1 ctg
②缺点：块石重量轻，容受波浪冲击破坏、后期维修费 用高，因此逐渐被分级堤替代。 ⑵分级堤 按波浪对堤各部位作用的不同采用不同重量的块石，一 般将较小的块石放在堤心和堤的下部，将大块石放在堤面 和堤的顶层。 ①优点：石料利用合理，定性提高，便于有计划的采石 料 ②缺点：石料的来源和数量不易保证。 ③抛石堤适用条件：水深浅、基软、石料丰富、波浪小。 对不分级堤：设计波高小于2～2.5m 对分级堤：设计波高小于3～4m
2/3
则：
b b wg W cos sin k H b g b
防波堤与护岸
功能: 防御波浪对港域的侵袭,保证港口有 平稳的水域,便于船舶停靠系泊,顺利进 行货物装卸作业和上下旅客。有的防波 堤还有防沙、防流、防水、导流或内侧 兼作码头的功能。
一 防波堤的功能和分类
分类:
按平面形式:
突堤式 岛式 按结构型式:
斜坡式
直立式
及特殊型式
二 . 防波堤的纵轴线设计
静水面以上波压力分布强度 折点的位置：
h c 2 c / d d n2
波压力强度：
pac poc 2 d d n 1n 2
H / d n max 0.636618 4.23264
1.67
,1.0
静水面处及水下墙面上各特 征点处的波压力强度：表
p Ap B p ( H / d ) q d
3. 堤顶胸墙的设计计算
四 斜坡式防波堤的计算
平均波压强度：
b时：
p 0.24HK p
Kp曲线
胸墙上的波压力分布高度（可看作有效受压高度）：
2d d1 Z HK z th L
W 0.1
其中 S b
K D S b 1 ctg
3
bH 3
KD为块体稳定系数，见表7－3－6
范德密（Van der 广泛采用。 Meer）公式考虑因素更多，在西方国家
b
四 斜坡式防波堤的计算
2)砌石护面厚度h的计算
当m=1.5~3时,干砌石厚度和设置排水孔的浆砌块石厚 度：
四 斜坡式防波堤的计算
3)栅栏板护面设计
沿斜坡方向布置, 栅栏板长边：
a 0 1.25H
沿堤轴线方向布置, 栅栏板短边：
b0 1.0H
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、斜坡式防波堤的结构型式
砌石斜坡堤 人工块体护面斜坡堤 土砂心防波堤
坡式防波堤的作用 1. 波浪在斜坡式防波堤堤面上的破碎临界水深
(2)在风直接作用下，不规则波在斜坡式防波堤堤面上的爬高R1% R1%=K△KUR1H1%
三、斜坡式防波堤的断面尺度及构造
1. 斜坡式防波堤的断面尺度
（1）堤顶高程 允许少量越浪时 基本不越浪时
（2）堤顶宽度 一般用途：顶宽取1.10~1.25倍设计波高，但要求不小于2m。 特殊要求：顶宽按使用要求确定。如从陆上推进施工，顶宽应考虑施工机械行驶的要求。
（3）斜坡的坡度 （4）护面块体的支撑棱体和肩台
2、构造
四、斜坡式防波堤的计算 1、设计状况及相应组合 2. 计算内容
